Как подобрать контактор по мощности?

Если вам необходимо подобрать контактор для запуска электродвигателя, тогда эта статья будет вам интересна и познавательна. Приступая к выбору контактора фирмы АВВ, либо любой другой фирмы, обратите внимание на категорию применения устройства, максимальное значение мощности и силу тока, механическую и коммутационную износостойкость. При этом учтите, что каждый электродвигатель работает по-своему. Поэтому подбирать контактор следует с учетом индивидуальных параметров и характеристик двигателя.

В первую очередь обратите внимание на категорию применения и цикл активации расцепителя. Стоит отметить, что любой электродвигатель представляет собой достаточно сложный агрегат, который функционирует при поступлении пусковых токов и повторно-кратковременных включений. В такой электрической цепи, работающей нестандартно, механизм расцепления должен отвечать за четкое и своевременное срабатывание. Обращайте внимание на маркировку, нанесенную на корпус устройства. Для сетей с переменным током подходят контакторы с маркировкой от АС1 до АС4, а для постоянного – от DC1 до DC5. Для промышленных пусковых электромоторов оптимальными считаются модели категории АС3, АС4, DC3, DC4 и DC5.

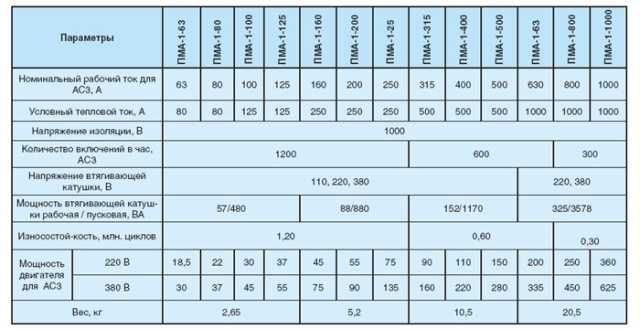

Значение номинального тока и напряжения

         Значение номинального тока является значимым параметром, на который следует обращать внимание. При этом потребитель должен учитывать исключительно номинальную мощность, которую можно рассчитать по простой формуле:

In = P/(U√3xcosφ),

где Р – это мощность, измеряемая в Ваттах;

U – напряжение, измеряемое в Вольтах;

сosφ – коэффициент мощности электродвигателя.

         Коэффициент мощности двигателя заноситься в паспорт, который идет вместе с электрооборудованием.

         Что касается подбора электропитания катушки управления, то в данном случае внимание следует обратить на два критерия: тип электрического тока и напряжение. Прибор может функционировать в сети с постоянным либо переменным током. При этом значение напряжения может быть следующим:

  • при постоянном токе – 12В–440В;

  • при переменном токе: 12В–660В частота 50Гц, 24В – 660В частота 60Гц.

Также на рынке в широком ассортименте представлены универсальные контакторы, управляющая катушка которых способна работать и при постоянном, и при переменном токе.

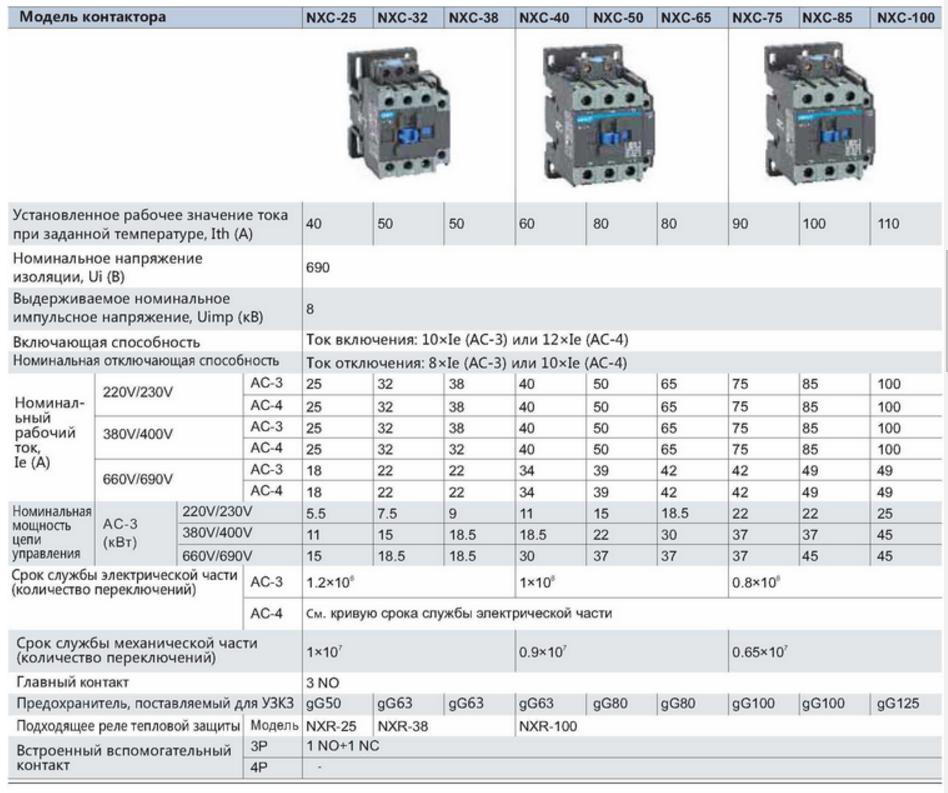

Степень износостойкости устройства

Коммутационная износостойкость указывает на количество циклов включения и выключения, на которые рассчитан расцепитель. Выбирайте устройство, у которого цикл срабатываний самый большой. К примеру, контакторы категории АС3 рассчитаны на 1,7 миллиона цикла, а АС4 на 200 миллионов циклов. От данного показателя напрямую зависит срок эксплуатации устройства. Устройства, в зависимости от коммутационной износостойкости, подразделяются на следующие классы:

  • А – рассчитан на 1,5–4 миллиона циклов в режиме работы;

  • Б – способен выдержать от 630 тысяч до 1,5 миллиона циклов;

  • В – рассчитан на 100–500 тысяч циклов.

Механическая износостойкость указывает на количество запусков и отключений при отсутствующем напряжении. Стандартные механизмы способны выдержать примерно 10 – 20 миллионов операций. Информация о количестве допустимых циклов указывается в техническом паспорте устройства.

Частота включений

         Подобная характеристика является очень важной для электрического двигателя с частым запуском. По частоте включения устройства подразделяют на разные классы.

Время сработки

         На скорость сработки контактора влияет:

  • момент запуска устройства – промежуток времени от начала сигнала до замыкания основных контактов;

  • момент выключения устройства – период с момента обесточивания электрического магнита до полного отсоединения от линии.

В сети с постоянным током время сработки контактора длиться несколько сотен миллисекунд, а в сети с переменным – десятки миллисекунд.

Вышеперечисленные характеристики являются важными при подборе контактора по мощности. Однако существуют и другие параметры, которые способны повысить эффективность работы устройства. Поэтому подбирая оптимальную модель прибора обращайте внимание на следующие моменты:

Коэффициент возврата. Данная характеристика рассчитывается по простой формуле

У электромагнитных катушек, запитанных от постоянного тока, коэффициент возврата составляет 0,2–0,3. У приборов, катушка которых запитана от переменного тока, коэффициент возврата равен 0,6–0,7.

Наличие реверса. Реверсивные контакторы необходимо выбирать для управления реверсивным электродвигателем. При этом у устройства должно присутствовать в корпусе два пускателя, которые вместе соединены.

Степень защиты от пыли и влаги. В данном случае следует учитывать параметры помещения, в котором будет размещаться контактор. Если монтаж планируется проводить в защищенном шкафу, тогда подойдет модель со степенью защиты IP20. Если прибор будет установлен в запыленном помещении либо в условиях повышенной влажности, тогда выбирайте модель со степенью защиты IP54 либо IP65.



Выбор электромагнитного пускателя, контактора | Проектирование электроснабжения

Электромагнитные пускатели и контакторы получили широкое применение в промышленности. При помощи пускателей и контакторов можно управлять силовой нагрузкой, т.е. включать и отключать, а также организовать схему дистанционного включения (отключения) не только двигателя, но и технологического оборудования.

Блокировка вентилятора с оборудованием выполняется также при помощи электромагнитных пускателей и контакторов.

Пускатели, контакторы, ПКУ

На что стоит обратить внимание при выборе пускателя и контактора?

  • Номинальный ток. Номинальный ток, выбранного вами аппарата, должен быть больше расчетного тока. Например, Iр=12А. Iн пускателя (контактора) будет 16А (зависит от производителя). Если  у вас расчетный ток получился близкий к номинальному току аппарата, то необходимо выбирать на ступень выше.
  • Напряжение катушки. Как правило, в основном применяют катушки на 220 (230)В. Если применить пускатель с катушкой на 380 (400)В, то можно сэкономить одну жилу кабеля. Однозначного ответа на вопрос, какую катушку применять, я не нашел, поэтому всегда выбираю катушку на 220 (230)В.
  • Наличие теплового реле. У меня на работе принято, что на двигатели до 0,5кВт можно тепловое реле не ставить. На остальные двигатели я всегда ставлю тепловое реле.
  • Степень защиты. Пускатели (контакторы) внутри шкафа могут иметь защиту IP00 или IP20. В производственных помещениях  -IP54.
  • Наличие дополнительных контактов. В обычных условиях достаточно одного замыкающего контакта. В том случае, если есть необходимость управлять другим технологическим процессом, можно предусмотреть дополнительно приставку контактную. Есть приставки контактные до 4-х контактов.

В принципе, разницы между пускателями и контакторами нету. Те и другие выпускают на малые и большие токи, с тепловым реле и без, с различной степенью защиты.

Для управления электродвигателем большой мощности, хотя на такие ставят уже устройство плавного пуска или у которого особый режим работы (частые включения и отключения) применяйте контакторы. Контактор предназначен для более тяжелого режима работы.

Рассмотрим основные варианты применения пускателей и контакторов.

1 Внутрищитовая установка. В этом случае подбирается пускатель с IP00 или IP20, т.е. без оболочки. Можно и с IP54, но зачем? J Как вариант малогабаритные контакторы КМИ. Монтажники умудрялись установить контактор второй величины  в щит глубиной 120мм.  Можно также взять ПМЛ, они немного больше по габаритам. Обязательно посмотрите габаритные размеры щита и пускателя. Глубину  щита лучше взять более 120мм. Например, щит с монтажной панелью ЩМП глубиной 150мм. Для управления нам необходимо будет предусмотреть пост кнопочного управления с кнопками ПУСК и СТОП.

2 Установка пускателя (контактора) по месту управления двигателем. В производственных помещения выбираем пускатель с IP54, в бытовых можно IP40 c кнопками управления.

Ценовое сравнение.

1 Вариант.

  • КМИ11810, Iн=18А, 230В, IP00 – 8$ +ПКУ15-21-121IP54 – 13$=21$.
  • ПМЛ1160Д, Iн=16А, 230В, IP20 -11$ +ПКУ15-21-121 IP54 – 13$=24$.

Сюда еще стоит добавить кабель до ПКУ (20-30м ) -20$.

2 Вариант.

  • КМИ11860, Iн=18А, 230В, IP54 – 27$.
  • ПМЛ1220Д, Iн=16А, 230В, IP54 -35$.

Вывод: по стоимости наши решения получились соизмеримы. Выбор зависит от конкретных условий.

Стоит заметить, при установке пускателя в щит совместно с тепловым  реле или приставкой контактной, глубина аппарата увеличивается, что повлечет за собой увеличение глубины щита.

Как подобрать тепловое реле для пускателя?

Расчетный ток линии, на которой будет стоять пускатель, должен попадать в диапазон регулировки теплового реле. Желательно, чтобы это была где-то середина интервала.

Для управления электрифицированной задвижкой применяют реверсивные пускатели. Сюда не входят задвижки с самовозвратом, например Belimo, у которых возвратная  пружина.

Вот основные проектные решения применения электромагнитных пускателей и контакторов.



Советую почитать:

Как выбрать контактор для любого применения

Опубликовано пользователем springercontrols

В предыдущих сообщениях блога мы говорили о различиях между IEC и NEMA и обсудили основы пускателя двигателя. Сегодня мы поговорим о выборе контактора для ваших требований. Есть 5 основных моментов, которые следует учитывать при определении размера контактора для вашего приложения:

Сила тока при полной нагрузке при сетевом напряжении

Первое, на что следует обратить внимание, это нагрузка, которая измеряется в амперах. Сила тока нагрузки представляет собой величину тока, необходимого для питания вашего устройства от сетевого напряжения.

Важно знать это при линейном напряжении, которое вы собираетесь использовать, потому что ток будет изменяться в зависимости от напряжения в соответствии с P = IV (иногда называемым P = VA), где P — работа, выполняемая в единицу времени, обычно выражается в ваттах. I (или А) — электрический ток в амперах, а V — напряжение. Поскольку P основан на требованиях к мощности вашего устройства, он останется постоянным, если вы понизите напряжение, ток должен увеличиться, чтобы сбалансировать уравнение, и наоборот. Вообще говоря, с двигателями и другим промышленным оборудованием, вы должны посмотреть на паспортную табличку, чтобы подтвердить входное напряжение и силу тока при полной нагрузке (FLA).

Если у вас нет спецификаций оборудования или заводской таблички, NEC (National Electric Code) создал таблицу размеров контакторов, чтобы помочь определить FLA для данного размера двигателя с короткозамкнутым ротором при заданном напряжении в соответствии со стандартами IEC, и мы мы преобразовали диаграмму NEC в калькулятор. Используйте его в качестве руководства, но всегда, когда это возможно, обращайтесь к заводской табличке оборудования за конкретной информацией, поскольку FLA может сильно различаться в зависимости от множества факторов. Выберите мощность двигателя, входное напряжение и одну или три фазы из раскрывающихся списков, после чего отобразится рассчитанная сила тока при полной нагрузке.

Калькулятор тока полной нагрузки двигателя

Напряжение катушки контактора

Затем следует подтвердить управляющее напряжение, которое будет использоваться для питания контактора. Оно может совпадать с сетевым напряжением, однако часто для контактора выбирается более низкое напряжение из соображений безопасности. Как правило, напряжение катушки составляет 250 В или ниже.

Категории применения IEC

В стандарте

IEC используются категории использования или «коды» для конкретного описания типа электрической нагрузки и рабочего цикла нагрузки (нагрузок). Это важно, потому что они частично определяют, какой контактор вы используете. Например, если у вас есть два приложения, в которых используется один и тот же двигатель, но в одном случае двигатель будет просто включен в течение длительного периода времени, а в другом будет постоянно включаться/выключаться, вы, скорее всего, будете использовать два разных Контакторы IEC для любого применения. Двигатель, который будет постоянно включаться/выключаться, потребует более высоких токовых нагрузок и, следовательно, потребует более крупного контактора. Ниже приведена таблица категорий использования контакторов IEC. Выбор правильного кода использования продлит срок службы контактора. Неправильно указанный контактор IEC может работать в течение определенного периода времени, но срок его службы будет значительно сокращен.

АС-1 Неиндуктивные или слабоиндуктивные нагрузки, напр. Нагреватели
АС-2 Двигатели с контактными кольцами: отключение
АС-3 Электродвигатели с короткозамкнутым ротором: запуск, отключение двигателей во время работы
АС-4 Электродвигатели с короткозамкнутым ротором: пуск, глушение, толчковый режим
АС-5а Переключение газоразрядных ламп
AC-5b Переключение ламп накаливания
АС-6а Коммутация трансформаторов
AC-6b Переключение конденсаторных батарей
АС-7а слабоиндуктивные нагрузки в бытовых приборах: напр. Миксеры, блендеры
AC-7b Мотор-нагрузки для бытовых приборов: напр. Вентиляторы центрального пылесоса
АС-8а Герметичный блок управления двигателем компрессора хладагента с ручным сбросом перегрузок
AC-8b Герметичный блок управления двигателем компрессора хладагента с автоматическим сбросом перегрузок
АС-12 Управление резистивными нагрузками и полупроводниковыми нагрузками с оптронной развязкой
АС-13 Управление полупроводниковыми нагрузками с трансформаторной изоляцией
АС-14 Управление малыми электромагнитными нагрузками
АС-15 Управление электромагнитными нагрузками переменного тока
АС-20 Соединение и отключение без нагрузки
АС-21 Коммутация резистивных нагрузок; в том числе умеренные перегрузки
АС-22 Коммутация смешанных резистивных и индуктивных нагрузок, включая умеренные перегрузки
АС-23 Переключение нагрузки двигателя или другой нагрузки с высокой индуктивностью
А Защита цепей без номинального кратковременного выдерживаемого тока
Б Защита цепей с номинальным кратковременно выдерживаемым током
DC-1 Неиндуктивные или слабоиндуктивные нагрузки, печи сопротивления, нагреватели
ДС-3 Двигатели параллельные, пусковые, глушильные(1), толчковые(2), динамическое торможение двигателей
DC-5 Серийные двигатели, пусковые, глушительные(1), толчковые(2), динамическое торможение двигателей
DC-6 Переключение ламп накаливания
ДС-12 Управление резистивными нагрузками и полупроводниковыми нагрузками с оптронной развязкой
DC-13 Управление электромагнитами постоянного тока
DC-14 Управление электромагнитными нагрузками постоянного тока, имеющими в цепи экономичные резисторы
DC-20 Соединение и отключение без нагрузки
ДС-21 Коммутация резистивных нагрузок, включая умеренные перегрузки
DC-22 Коммутация смешанных резистивных и индуктивных нагрузок, включая умеренные перегрузки (например, параллельные двигатели)
DC-23 Коммутация высокоиндуктивных нагрузок (например, серийных двигателей)

Поскольку Springer Controls в основном работает с промышленными системами управления, мы сосредоточимся на двигателях, в частности на AC-3 и AC-4. Двигатели — это то, что мы называем «индуктивными» нагрузками, что означает индуцированное напряжение из-за вращательных эффектов двигателя. Это отличается от резистивной нагрузки, где электричество производит тепло и/или движение, например, лампа накаливания или электрический нагреватель. Наиболее распространенной ошибкой, которую мы наблюдаем, является неправильный выбор AC-3, когда AC-4 был бы более подходящим, что приводит к сокращению срока службы контактора. Если двигатель будет работать в толчковом режиме или будет часто останавливаться/запускаться, это следует учесть, выбрав контактор немного большего размера. Вопрос не только в том, какой тип устройства вы питаете, но и в том, как его можно использовать. Springer Controls рассчитывает наши контакторы на 10 миллионов операций, чтобы обеспечить долгий срок службы.

Реверсивные и нереверсивные контакторы

Другое соображение заключается в том, требует ли работа двигателя реверсирования направления, и в этом случае потребуется реверсивный контактор. Реверсивный контактор представляет собой сборку из двух контакторов (по одному для каждого направления), соединенных механической и/или электрической блокировкой, чтобы обеспечить одновременное питание только одного контактора.

Вспомогательные контакты

Вспомогательные контакты позволяют выполнять дополнительные операции, когда контактор находится под напряжением. Можно добавить несколько вспомогательных контактов в нормально разомкнутой или нормально замкнутой конфигурации. Хорошим примером использования вспомогательных контактов может быть включение контрольной лампочки, указывающей на то, что двигатель работает. Добавление дополнительных контактов к контактору стоит недорого и может сэкономить вам время и деньги, если вы потратите время на просмотр операции в целом.

Ответив на эти 5 вопросов, вы должны быть готовы полностью указать контактор, отвечающий вашим требованиям. Если у вас все еще есть вопросы о том, как определить размер контактора, или вы хотите получить мнение эксперта, не стесняйтесь обращаться к экспертам Springer Controls с любыми вопросами, которые могут у вас возникнуть!

в разделе: Новости

Правильный выбор контактора для вашего двигателя

  • Посмотреть увеличенное изображение

Правильный выбор контактора для двигателя

При выборе правильного контактора необходимо учитывать тип нагрузки, с которой он будет использоваться. Особое внимание уделяется трехфазной нагрузке индуктивного двигателя с короткозамкнутым ротором, который является одним из наиболее распространенных типов нагрузки в отрасли, когда двигатель потребляет значительный ток (пусковой ток) при запуске. Тип нагрузки и рабочий цикл нагрузки известны как категория использования и определяются стандартами IEC. Другими факторами, которые следует учитывать при выборе контактора для вашего двигателя, является электроснабжение на месте. В этой статье мы подробно обсудим эти два фактора, чтобы вы могли правильно выбрать правильный контактор для вашего двигателя.

На что обратить внимание при выборе контактора?

1. Категории применения

Стандарт МЭК определяет категории применения, в которых асинхронный двигатель, используемый в промышленности, относится к категории применения AC-3 (двигатели с короткозамкнутым ротором). Как видно из таблицы категорий использования, существует множество типов нагрузки, и электрические характеристики, на которые рассчитан контактор, варьируются в зависимости от категории ecah.

2. Пусковой ток двигателя

Пусковой ток во время пуска двигателя значительно выше рабочего тока двигателя. Это видно на графике выше. Контактор должен выдерживать этот ток.

При выборе контактора убедитесь, что номинальный ток контактора указан для типа нагрузки AC-3. Убедитесь, что вы смотрите на правильную таблицу.

Вы можете видеть, что номинальный ток нагрузки AC-3 ниже номинального тока нагрузки AC-1. Это связано с тем, что производитель учел высокий пусковой ток двигателя с нагрузкой AC-3.

3. Напряжение питания на объекте

На большинстве промышленных объектов используется трехфазное питание 400 В, однако на некоторых объектах используется питание 110 В, особенно для машин, произведенных в Японии, и до 690 В для тяжелой промышленности. Номинальный ток контактора зависит от напряжения, поэтому убедитесь, что вы выбираете правильный контактор в соответствии с подаваемым напряжением.

Как видно из рисунка выше. Контактор может выдерживать ток до 7 А при питании 440 В, но снижается до 6 А при питании 550 В

3 шага для выбора правильного контактора для вашего двигателя мощность в шланге или киловатт) и ток. Ниже приведен пример заводской таблички двигателя ABB.

Если на объекте используется трехфазная сеть 400 В переменного тока, то мощность двигателя составляет 30 кВт, а рабочий ток — 55 А.

Если на объекте используется трехфазная сеть 690 В переменного тока. Мощность двигателя по-прежнему составляет 30 кВт, но рабочий ток изменился на 32 А.

Шаг 2. Найдите подходящую спецификацию производителя и руководство по выбору для типа нагрузки.

Очень важно найти правильный каталог производителя и спецификацию. Пример ниже взят из каталога контакторов Mitsubishi Electric.

Цифра в квадратных скобках указывает на номинальный ток, указанный на заводской табличке изделия, при котором устойчивость к открыванию/замыканию категории AC-3 составляет 2 000 000 раз

Спросите нас о цене контактора, наличии и технической информации

Или запросите предложение, используя форму ниже:

Шаг 3: Сделайте выбор

Убедитесь, что вы смотрите на таблицу выбора для Категории использования AC-3.
