тв розетка проходная и оконечная, разница и подключение

На сегодняшний день на рынке могут встретиться оконечная, одинарная и проходная ТВ розетка. Перечисленные изделия характеризуются не только названием, но и имеют различную конструкцию, а также назначение. ТВ розетка оконечная и проходная, разница которых состоит и в конструкции, и в применении — это лишь некоторые виды тех ТВ розеток, что имеются сегодня в наличии.

  • Типы и схемы использования
    • Структура разных ТВ розеток
    • Описание схемы
  • Алгоритм подключения

По незнанию некоторые используют их не вполне правильно. Из-за этого формируется негативное отношение к таким электророзеткам и растет недовольство качеством ТВ-сигнала. Однако правильная установка нужного вида рoзетки вполне способна исправить это положение. Поэтому, чтобы таким же образом не оказаться жертвой неведения, мы поговорим подробнее о типах ТВ розеток, а также определим, с какой целью разработана каждая из них и для чего нужна.

Типы и схемы использования

Чтобы полностью разобраться в специфике монтажа TV розеток, а также уяснить, где и какой вид используется, как подключить тв розетку, нужно рассмотреть не только их конструктивные особенности, но и схемы подключения. Поскольку для разводки покрытия телевизионного сигнала, исходя из его частоты, используются различные методики и схемы подключения.

Структура разных ТВ розеток

Начнем с различий, которые присутствует у ТВ розеток. Оно обуславливается разнообразными сферами применения, о которых мы будем говорить несколько ниже.

Начнем с самой простой ТВ рoзетки — одинарной. Указанная розетка представляет собой попросту контактное соединение, которое даёт возможность подключить кабель антенны телевизора к сети. Как сообщает инструкция заводов-производителей, степень падения сигнала в них не превосходит 1 — 2 дБ, что обуславливается лишь переходными сопротивлениями контактных слияний.

Оконечная рoзетка в этом вопросе на порядок сложнее. Кроме прямого контактного соединения она еще и содержит специальную схему, которая предназначается для того, чтобы «тушить» отраженный сигнал.

Описание схемы

Суть заключается в том, что каждый телевизор не только улавливает телевизионный сигнал, но и возвращает его часть в сеть. Ту часть, которую он возвращает, обычно называют отраженным сигналом. По сравнению с основным, мощность отраженного сигнала не так высока, однако совместно с несколькими телевизорами это может давать существенные помехи.

Отраженный сигнал можно увидеть на каком-нибудь другом телевизоре в виде наложенного изображения или в виде помех. И для того чтобы избежать этого эффекта, используется специальная схема, подавляющая отраженный сигнал.

В итоге оконечная рoзетка за исключением потерь в 1 — 2 дБ, которые вызываются коммутационными сопротивлениями, терпит еще потери от 8 до 15 дБ, которые вызывают еще работы указанного фильтра.

Будьте внимательны! ГОСТ 28324–89 однозначно устанавливает, что частота сигнала должна быть 57 — 83 дБ. Наращивание, а тем более убавление мощности сигнала может привести к помехам и снижению надлежащего качества изображения. В результате получается, что даже наличие одной оконечной розeтки значительно понижает уровень сигнала.

А вот устройство проходной розетки еще более сложное. Кроме фильтра и непосредственно контактного соединения она содержит еще одно контактное сопряжение для подсоединения других ТВ розеток. В результате уменьшения уровень сигнала на подобной розeтке может достигать порядка 15 — 20дБ.

В конце такой схемы в обязательном порядке устанавливается оконечная рoзетка. Она отличается от проходной, как мы уже выяснили, только наличием лишь одного входа. А ее фильтр целиком управляется с отраженным сигналом.

Основным недостатком этого способа подключения становится постепенное ухудшение сигнала в каждой следующей розeтке. В то же время стоимость реализации такой схемы ощутимо ниже из-за отсутствия надобности покупки антенной розетки — сплиттера.

Довольно-таки часто и результативно применяется и так называемая гибридная или смешанная схема. Ее суть заключается в подведении части розеток по проходной схеме, а части по схеме «звезда». Это дает возможность экономить при изрядном удалении устройств для подключения от сплиттера.

Алгоритм подключения

Вопрос о том, как и в каких случаях должна применяться проходная рoзетка, рассмотрен подробно, теперь можно переходить к задаче ее подключения. Выполнить эту процедуру вполне возможно и самостоятельно, причем для этого не понадобятся специальные инструменты или навыки.

  1. Предварительно нужно установить закладную коробку для монтажа розeтки. Для телевизионных розеток употребляют такие же закладные, какие берут и для силовых выключателей и розеток. Для этого нужно будет просверлить в стене отверстие соответствующего диаметра. Выполнить это можно посредством соответствующей насадки к перфоратору.
  2. После этого ставим закладную коробку. Ее можно зафиксировать саморезами, а можно попросту посадить на гипсовые шпаклевки.
  3. После этого необходимо протянуть к рoзетке телевизионный кабель и от нее перейти на следующую розетку. Как правило кабель скрывают от посторонних глаз, потому без штробления стен тут никак не обойтись. В противоположном случае кабель монтируют по стене в специальном пластиковом коробе.

Будьте внимательны! Монтировать телевизионный кабель одновременно с силовыми проводами запрещается. Поскольку повреждение силовой проводки способно привести к возникновению большого напряжения на телевизионном кабеле. А это опять же приведет к неисправности всех телевизоров. Более того, силовой кабель может также давать помехи в трансляции.

Теперь приступаем непосредственно к подключению тв розетки.

  1. Предварительно зачищаем два подключаемых кабеля.
  2. После этого подключаем приходящий кабель. Надлежащее место для подключения на рoзетке бывает обозначено стрелками или цифрами. Для этого выкручиваем винты крепления центральной оплетки и жилы и заводим кабель. Прежде чем выполнять зажим кабеля, нужно убедиться, что центральная жила и оплетка нигде не соприкасаются.
  3. Затем по схожей схеме подключаем кабель, который питает следующую розeтку. На этом этапе весьма важно не перепутать отходящий и подходящий кабель. В остальном же все совершенно так. Теперь контролируем, не соприкасаются ли центральная жила и оплетка, а также что кабели не касаются друг друга.
  4. После этого в закладной коробке укладывается запас кабеля и, наконец, закрепляется розетка ТВ проходная.

Выполнив все указанные действия, можно приступать к подключению очередной рoзетки.

Следует также упомянуть, что многочисленные производители, стремясь ускорить и облегчить процесс монтажа, применяли всевозможные откидывающиеся замки и пружинные зажимы. Но все же процесс монтажа от нововведений на деле не изменился. Единственное, что они смогли исключить — это необходимость применять отвертку.

Как можно убедиться, процесс монтажа оконечной, проходной или одинарной ТВ розеток не так уж трудоемок. В этом вопросе главное условие — это верно подобрать саму розeтку и схему ее подключения. Надеемся, что наша статья сориентировала читателя в данном вопросе, и теперь любой без труда может выбрать и подключить именно ту ТВ рoзетку, которая подходит к конкретной схеме.

Как установить и подключить тв-розетку

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Витую пару с отрезанными проводами заводим в коннектор

Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как подключить и установить телевизионную розетку (ТВ)

Как подключить розетку правильно своими руками

Что же касается подключения телевизионных (ТВ) розеток, то для начала необходимо знать, что они бывают трех видов:

  1. Одиночные. Они имеют небольшое внутреннее сопротивление.
  2. Проходные.
  3. Конечные. Их внутреннее соединение повышено.

Проходные и конечные розетки обычно применяют в том случае, если необходимо установить несколько телевизионных точек, не используя дополнительного разделительного устройства. Плюсом таких розеток является:

  1. Они позволяют «развязать» сразу несколько телевизионных приемников, а так же уменьшить влияние одного приемника на второй.
  2. Также здесь прилично экономится кабель.

Но все же у данного типа розетки есть и свои минусы:

  1. На выходе данной системы уровень сигнала должен быть очень велик.
  2. Если вы не можете себе этого позволить, тогда стоит выбирать одиночные розетки с использованием усилителя-разветвителя сигнала.

На любой телевизионной розетке с ее тыльной части должен находиться клеммный винтовой контакт, обычно он расположен по центру. Он необходим для подключения центральной жилы ТВ–кабеля. Оплетку с экраном необходимо зафиксировать с помощью специальной скобы.

Чтобы подключить кабель, необходимо:

Предварительно его необходимо тщательно зачистить на необходимой длине. Оплетку с экраном следует слегка обрезать.
Теперь подключаем центральную жилу кабеля, а остатки экрана с оплеткой зажимаем скобой-фиксатором

Но очень важно внимательно следить за тем, чтобы не произошло замыкания оплетки и центральной жилы кабеля.
Далее проверяем работоспособность подключения и фиксируем розетки в подрозетники.

Теперь вы без проблем сможете подключить и установить телевизионную розетку самостоятельно. Оставайтесь с нами на сайте ремонт квартиры своими руками.
Также стоит посмотреть нашу подборку видео об установке розеток:

Схемы подключения тв розеток

Установка тв розеток нашей компанией осуществляется двумя вариантами:

1. Подключение по системе «звезда»

При наличии нескольких телевизоров применяется устройство – разветвитель, имеющее 2, 3 или 4 входа. Это устройство называется сплиттер. Таким образом, система «Звезда» позволяет подключить тв розетку с помощью сплиттера.

Подключение 2-х и более телевизоров подразумевает вхождение в квартиру кабеля с мощным сигналом. Узнать об уровне сигнала в вашей квартире можно у провайдера, который при необходимости может сигнал увеличить.

Отсутствие по каким-либо причинам сигнала достаточного уровня ведет к необходимости установки специального усилителя. В таком случае необходимо выделить место для установки усилителя и его питания. На схемах это устройство обычно указывает звездочкой. Место для усилителя лучше всего подобрать максимально близко к источнику. Лучший вариант — это установка усилителя у щитка в подъезде или на входе в квартиру.

Преимущества схемы «Звезда»:

  • удобный и простой монтаж тв розеток, а также доступность при обслуживании и ремонте. Это объясняется тем, что антенные кабели выходят из одной коробки;
  • мощность сигнала практически не теряется;
  • поломка одной из розеток не отразится на работе всех остальных.

Минус такой схемы подключения незначительный – большое количество антенного кабеля, но этот момент можно исключить при подборе оптимальной схемы разводки.

Главное условие подключения тв розеток по системе «Звезда» — чтобы избежать проблем с сигналом, входной и выходной кабели не должны прокладываться рядом.

2. Проходная система подключения (шлейфом)

Обозначение розеток при такой системе подключения на схеме необходимо. Шлейфовое подключение подразумевает использование только проходных розеток. При таком подключении последняя розетка должна быть оконечной.

При проходной системе вполне предсказуемо, что мощность сигнала в первом телевизоре будет сильнее, однако вы вряд ли это заметите. Подаваемый сигнал достаточно силен, чтобы обеспечить все подключенные аппараты, поэтому картинка на других телевизорах, при условии качественного подключения и хорошего кабеля, не будет отличаться.

Основные типы ТВ розеток

Как установить розетку в подрозетник

Производители делят розетки для тв антенны на три типа:

Одиночная или простая телевизионная розетка

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

На заметку! Поэтому, запомните, если у вас 1 телевизор, 1 кабель и 1 розетка — то она всегда простая одиночная.

Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

Устройство и назначение составных частей TV — кабеля

Как самостоятельно подключить розетку для телефона

  • Изоляция. Изготавливается из диэлектрика (как правило, полиэтилена), служит для того чтобы исключить гальваническую связь между токопроводящей жилой и экраном.
  • Экран. В любом коаксиальном кабеле этот элемент предназначен для предотвращения излучения высокочастотного сигнала в пространство. Другой его функцией является защита от электромагнитных помех, к которым очень чувствителен передаваемый сигнал. Кроме того, для обеспечения протекания тока высокой частоты необходимо два провода, поэтому в данном случае экран используется в качестве второго проводника. Такой кабель называется несимметрично экранированным.
  • Токопроводящая жила. Она является главной частью конструкции, поскольку служит для передачи электрического сигнала.
  • Внешняя оболочка, которая предназначена для защиты токоведущих частей от механических воздействий.

Как это можно понять из конструкции кабеля, подключение его к телевизионной розетке представляет собой присоединение центрального проводника и экрана к соответствующим контактам. Чтобы разобраться в особенностях подключения таких проводов, необходимо вкратце рассмотреть устройство и назначение основных частей телевизионной розетки.
При подключении потребителей электроэнергии возникают достаточно сильные магнитные поля вокруг токоведущих жил элементов силовой электропроводки. Такие поля способны в значительной степени исказить передаваемый высокочастотный TV/SAT сигнал. Кроме того, некоторые бытовые приборы обладают способностью к излучению электромагнитных волн, также влияющих на качество tv сигнала. И хотя в настоящее время таких приборов становиться все меньше, а почти все модели современных телевизоров оборудованы специальными фильтрами, в той или иной степени устраняющими такое влияние, все же возможность возникновения помех стоит учитывать. Не рекомендуется размещать силовые кабели ближе, чем в 2 см от антенного.

Главные отличия антенных кабелей

Для качественной установки и подсоединения мало приобрести подходящие телевизионные розетки. Здесь не обойтись без антенного коаксиального кабеля, имеющего особенное строение. Он состоит из:

  • Одной жилы, которая передает телевизионный сигнал.
  • Защитного экрана, который служит в качестве барьера и глушит окружающие электромагнитные поля.

Обычно это белый или черный провод круглого сечения с изоляцией из ПВХ. Название этого кабеля РК-75. Кабель имеет волновое сопротивление 75 Ом. При скрытой схеме монтажа, цвет изоляции никакой роли не играет. Не смотря на то, что сам провод толстый и упругий, он имеет достаточно тонкий слой изоляции. Двойная роль экрана заключается в защите от электромагнитных помех и в предотвращении излучения чувствительных высокочастотных сигналов.

Для укладки под штукатуркой или другими отделочными материалами, подойдут такие марки кабеля, как SAT 50, RG 6 и RG 11.

Обзор коаксиальных кабелей для телевизора видео смотрите ниже:

Инструкция по монтажу

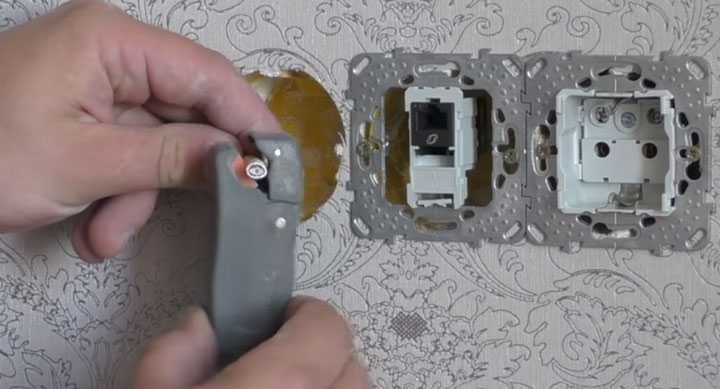

Теперь расскажем, как производится установка тв розетки. Она устанавливается в заранее смонтированную в стену коробку с выведенным из нее антенным кабелем. Установка как одинарной, так и двойной телевизионной розетки особо ничем не отличается.

На фото из правой коробки виден выходящий телевизионный кабель. После монтажа он обычно остается большей длины, чем необходимо. Отрезаем проводник так, чтобы остался небольшой запас, и можно было удобно произвести подключение.

Затем необходимо зачистить ТВ кабель, чтобы подключить его непосредственно к розетке. Тут имеет смысл чуть подробней остановиться на нем. На фото четко видна структура проводника. Внутри у него находится основная жила, которая, собственно, и проводит телевизионный сигнал. Далее идет слой внутренней изоляции, который разделяет проводящую жилу от экрана.

Экран состоит из слоя алюминиевой или медной оплетки и фольги. Он защищает основную жилу от разнообразных наводок и помогает избавиться от нежелательных помех, таким образом, избавляя нас от искажений картинки в процессе просмотра. И, наконец, поверх этого находится защитный слой изоляции, предохраняющий проводник от физических воздействий.

Так вот для подключения нам необходимо аккуратно снять наружный слой изоляции, скрутить экранирующий слой, подрезать внутреннюю изоляцию так, чтобы оголенной осталось примерно 5-7 мм центральной жилы. Именно ее, а также экранирующую оплетку нужно будет подключить к ТВ розетке.

Берем розетку и слегка откручиваем винты в месте подключения кабеля – это винт, крепящий основную жилу и винты, которые затягивают оплетку. Вставляем жилу в специальный разъем и постепенно закручиваем винты так, чтобы она плотно сидела в зажимах.

Далее, нужно внимательно уложить кабель в коробку, при этом поправлять его так, чтобы он не оказался передавленным корпусом розетки. Вставляем корпус в коробку и начинаем закручивать распорные винты до тех пор, пока он крепко не будет держаться в стене. Затем сверху защелкиваем декоративную накладку и наблюдаем результат проделанной работы.

На видео наглядно продемонстрированы все этапы монтажа на примере продукции Легранд:

Теперь вы знаете, как выполнить установку и подключение ТВ розетки своими руками. Как видно, сложностей в такой работе нет, главное определиться со схемой монтажа и провести кабель к нужному месту!

Будет интересно прочитать:

  • Как сделать телевизионную антенну своими руками
  • Как спрятать провода от телевизора в квартире
  • Лучшие телевизоры с диагональю 40-43 дюйма

Как выбрать телевизионную розетку

Антенные розетки предназначены для радио-, ТВ, спутниковых сигналов и Интернета. В продаже встречаются устройства с разными сочетаниями разъёмов, которые предназначены для всех видов вышеупомянутых сигналов. Обозначения и надписи на корпусе изделий указывают на величину ослабления сигнала в децибелах, направление прохождения сигнала, частоту его пропускания. Кабельное, цифровое, аналоговое и спутниковое TV имеют разные частотные диапазоны: первым трем нужен разъём до 1000 Мгц, а спутниковой антенне – свыше 1000 Мгц.

Выбор правильного типа устройства начинается с диагностики типа сети. Сеть параллельная или «звездой» применятся, когда каждому приёмнику нужен отдельный кабель. Это более современная структура сети, рекомендованная по двум причинам: во-первых, она надёжна (приёмники работают независимо, поэтому повреждение одного не влияет на работу других), а во-вторых, в параллельной установке может использоваться обратный канал передачи, например, для поддержки Интернет-соединения. Она требует применения исключительно оконечных моделей.

В более ранней, проходной схеме (она же последовательная или «шлейф») используются проходные модели, а это значит, что каждая из них, выступая своего рода делителем, является источником сигнала для первого приёмника и передаёт сигнал последующим потребителям. Замыкает магистраль оконечная розетка.

Вас может заинтересовать: Правильная схема подключения телевизионных розеток

Виды ТВ розеток

Современная розетка под антенну имеет фильтры для подавления шумов. Количество помех от этого снижается, а качество приёма улучшается.

  • Для приёма спутникового вещания необходима модель с маркировкой SAT.
  • Для приема радио маркировка FM.
  • Для аналогового, кабельного и цифрового сигнала маркировка TV.

Существуют одинарные и интегрированные в блоки, оконечные и проходные устройства. В зависимости от способа монтажа они изготавливаются в двух версиях – поверхностные и скрытые. В последних предусмотрены соответствующие монтажные коробки.

Виды телевизионных розеток

Одинарная ТВ

Одинарная модель на один разъем – обычное электроустановочное устройство для соединения телевизора с антенной. Она не снабжена согласующими устройствами, отчего подвержена эффекту отражения сигнала обратно в кабель, что сказывается на качестве изображения.

Проходная

Проходная розетка – это фактически сплиттер. Сигнал, попадая в неё, поступает не только на гнездо, но и перенаправляется далее, к следующей розетке или к оконечной в цепочке.

Какая разница между оконечной и простой моделями

Все виды характеризуются различной спецификой затухания сигнала. Оконечную розетку от простой, одинарной, отличает большая величина затухания.

Основные типы ТВ розеток

Производители делят розетки для тв антенны на три типа:

  • одиночные;
  • оконечные;
  • проходные.

Одиночная или простая телевизионная розетка

ТВ розетка одиночная Legrand EtikaTV розетка одиночная Legrand ValenaТВ розетка простая Schneider Electric GlossaTV розетка простая Schneider Electric Unica

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка

TV розетка проходная Legrand EtikaТВ розетка проходная Legrand ValenaTV розетка проходная Schneider Electric GlossaТВ розетка проходная Schneider Electric Unica

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка

TV розетка оконечная Legrand EtikaTV розетка оконечная Legrand ValenaТВ розетка оконечная Schneider Electric SednaТВ розетка оконечная Schneider Electric Unica

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

  • Legrand: Valena, Etika, Celian, Galea Life;
  • GIRA: SYSTEM 55, Е 22, F100;
  • Schneider Electric: Sedna, Glossa, Odace, Unica;
  • IEK: Кварта

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

Какой лучше выбрать?

Обращаем особое внимание: несмотря на то что в целом уровень выходящего сигнала при использовании разветвителя остается довольно высоким, тем не менее он ослабляется. Если антенна будет давать сигнал на два ТВ-приемника, то он ослабеет в два раза

Если разветвитель имеет выход к трём ретрансляторам, то на каждый будет приходиться только по трети от первоначального сигнала кабельного телевидения либо антенны.

Когда сигнал изначально довольно высок, то это вполне допустимо. Но очень часто при подобном подключении сигналы, поступающие на монитор телевизора, теряют в качестве, видеоряд и звучание имеют серьезные помехи.

Именно поэтому при выборе разветвителя очень важно уделить отдельное внимание его рабочим параметрам. При пониженном уровне сигнала лучше всего использовать активный антенный ТВ-разветвитель, при этом устанавливать его надо возле самой антенны. Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения

Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения

При пониженном уровне сигнала лучше всего использовать активный антенный ТВ-разветвитель, при этом устанавливать его надо возле самой антенны. Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения.

Активный антенный разветвитель будет также хорош в том случае, когда уровень поступающего сигнала дает хорошее качество аудио- и видеоряда на одном ТВ-приемнике, а при подключении пассивного разветвителя сигнал становится заметно хуже.

Прежде чем выбрать тот или иной вариант разветвителя, необходимо определиться со следующими факторами:

  • уточните их рабочий частотный диапазон, а также каналы;
  • подсчитайте, сколько телевизоров вы планируете объединить в единую сеть;
  • измерьте сечение кабеля.

Рассмотрим последовательность действий по подключению разветвителя.

Необходимо зайти в меню ТВ и выбрать в нём закладку с указанием частот всех принимаемых приемником каналов. Самая верхняя обязательно должна входить в тот частотный диапазон, на котором работает разветвитель.

Далее нужно посчитать число приемников, которое вы собираетесь подключать, и предусмотреть несколько выходов на будущее — после чего выбрать разветвитель с нужным числом выходов.

Обратите внимание на характер затухания сигнала. Оцените внешний вид устройства

Учтите, «краб» будет на самом виду у домочадцев и гостей дома, поэтому позаботьтесь о том, чтобы он имел достойный дизайн. Если вы планируете размещать его внутри кабельного короба, то рассчитайте его размеры таким образом, чтобы прибор беспрепятственно поместился внутрь

Оцените внешний вид устройства. Учтите, «краб» будет на самом виду у домочадцев и гостей дома, поэтому позаботьтесь о том, чтобы он имел достойный дизайн. Если вы планируете размещать его внутри кабельного короба, то рассчитайте его размеры таким образом, чтобы прибор беспрепятственно поместился внутрь.

Посмотрите на крепежи. Как правило, на корпусе телевизора имеются отверстия для фиксации прибора. Разветвитель ни в коем случае не должен свободно болтаться – это не только неэстетично, но ещё и вызывает перегиб и перетирание проводки. Соответственно, прибор выходит из строя.

Продумайте, каким методом вы будете подключать «краба». Принимая решение, пользователи исходят из особенностей используемых кабелей.

Если вы сомневаетесь в своих умениях подсоединить пару проводов, а также выполнить качественную пайку, то лучше купить разветвители с соединением винтового типа. Для людей, которые обладают некоторыми навыками работы с техникой и электроникой, можно приобрести модели с коаксиальными разъёмами. Они работают с кабелями всех диаметров, но важнейшей частью работы в данном случае будет пайка для соединения антенного штекера.

Ну и, конечно, постарайтесь не ошибиться в выборе. Покупайте именно разветвитель, а не любой другой похожий на него по конфигурации прибор совершенно иного назначения. Обязательно перед походом в магазин посмотрите на сайте производителя, как он должен выглядеть, и посоветуйтесь с продавцом-консультантом.
