Прокладка кабеля в земле: способы, глубина, нормы

Провести кабель по участку можно под землей. Это более трудозатратный процесс, но более надежный в плане сохранности — меньше шансов, что его кто-то позаимствует. Особенно актуален данный момент на дачных и садовых участках. Но прокладка кабеля в земле производится согласно определенных правил, прописанных в ПУЭ. Эти нормы и пояснения к ним и изложены дальше.

Содержание статьи

1 Какие кабели использовать
2 Основные правила и технология
- 2.1 Порядок и технология укладки кабеля в землю
3 Нюансы и особенности
- 3.1 Как соединять два куска
- 3.2 Как ввести в дом
- 3.3 Если кабелей несколько
- 3.4 Как затянуть в гофру или трубу
4 Прокладка кабеля под дорогой

Какие кабели использовать

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ, ААБл, АПсВГ, АСБ, ААПл, АПвВГ, АПВГ, АСПл и т.д.

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам — ПвКШп.

Основные правила и технология

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

Если не удалось избежать всех сложных мест — нестрашно. В этих зонах можно уложить кабель не в землю, а в гофротрубу, трубу ПНД или в металлическую. Их и называют футлярами. При использовании нескольких кусков металлических труб подряд, их необходимо сваривать. Это делают, чтобы в местах соединения они не повредили оболочку.

Порядок и технология укладки кабеля в землю

По намеченной трассе копают траншею. Глубина ее — 70-80 см, ширина при прокладке одного кабеля — 20-30 см, при укладке двух и более, расстояние между нитками, уложенными на дне траншеи, должно быть не менее 10 см. Вот по этим критериям и определяйтесь. После того как траншея выкопана необходимо:

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

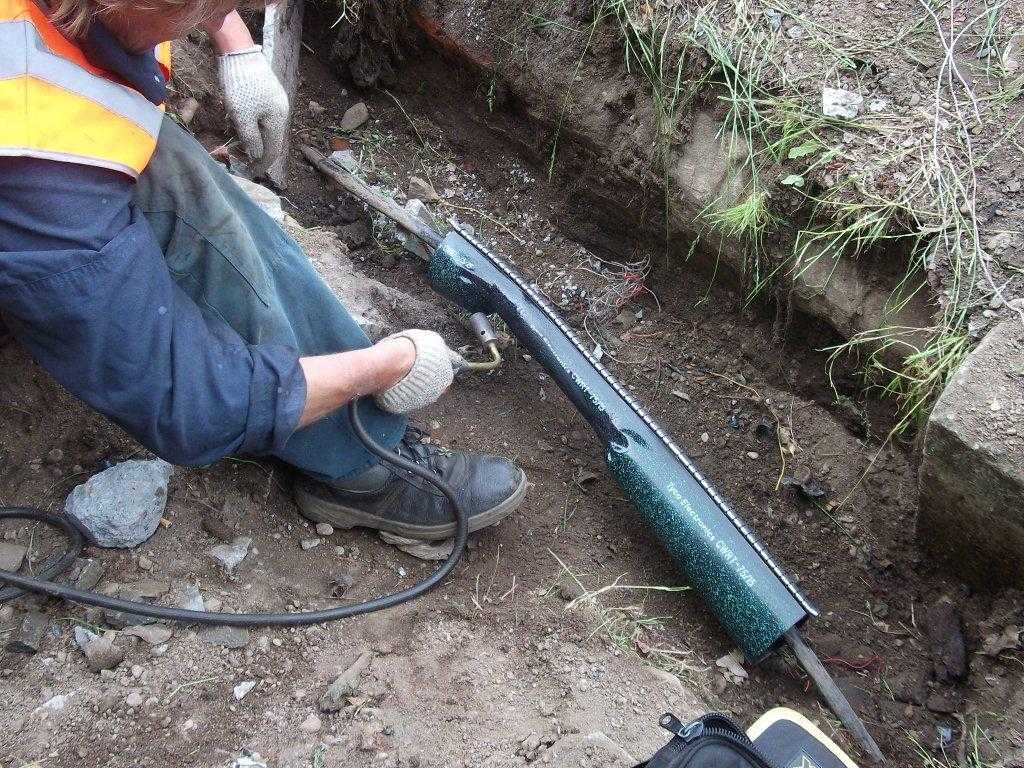

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

: Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие

: В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Как затянуть в гофру или трубу

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Кабель под землей: особенности и инструкция

Содержание

1 Кабель под землей: подготовительный этап
2 Прокладка кабеля в земле на даче своими руками
3 Как проложить провод в земле: дополнительные советы
4 Проложить кабель под землей зимой

Многие люди задаются вопросом: как проложить кабель под землей? Иногда нужно провести свет к бане или другим постройкам, натягивать его по воздуху не совсем хорошее решение. Опустить под землю – это лучший вариант. Если соблюдать все правила у вас получится это сделать без проблем, а как провести кабель под землей мы вам расскажем в данной статье.

Кабель под землей: подготовительный этап

Изначально хотелось бы рассказать вам все основные особенности, к которым вы должны быть готовы. Без этого нельзя гарантировать никакой результат совсем. Мы собрали всю информацию с ПУЭ и ГОСТ, чтобы донести ее до вас. К таким советам стоит прислушаться, ведь писали их настоящие профессионалы, они точно знают, как правильно проложить кабель в земле. Полезно будет узнать: как спрятать провода в квартире.

Провод необходимо закапывать вглубь на 70 сантиметров, если он упакован в трубу, можно выбирать глубину и 50 см.
Ни в коем случае нельзя проводить кабель под землей на расстоянии 60 сантиметров от построек, под фундаменты прокладывать его нельзя соответственно.
Если в траншее два кабеля, расстояние между ними минимум 10 сантиметров.
Отступ от деревьев нужно брать в два метра.
Кабель должен предназначаться для такой укладки.
Не должна получиться змейка.
Можно усилить тоннель с помощью кирпичей, пример на фото.
Когда установили кабель, необходимо поставить сигнальную ленту, где будет указанно, что именно здесь лежит кабель.

Это далеко не все требования, которые указанны в правилах. Однако проложить электрокабель под землей на даче таким способом можно спокойно. Мы подбирали такие правила только с учетом домашних условий. Для предприятий существуют серьезные ограничения в этом плане.

Прокладка кабеля в земле на даче своими руками

Вот мы и подошли к основному процессу прокладки кабеля под землей. Специально для этого мы составили инструкцию, она поможет вам сделать все правильно.

Изначально всю схему нужно нарисовать на листе. Обращаем внимание, перед этим весь участок нужно измерить.
Вставляем колышки по схеме. Между ними лучше намотать проволоку, так будет удобней копать траншею. Когда все будет вырыто, просмотрите, чтобы не было лишних материалов.
На дне делаем насыпь из пуска, достаточно 5-10 сантиметров.
Провод прокладываем, как показано на фото.
При надобности установите защиту, гофра для кабеля в землю подойдет для таких целей.
Засыпаем все песком, оставляем 15 сантиметров до верха, остальной участок покрываем землей.
Между песком и землей кладем ленту, которая означает, что здесь есть кабель.
Сделайте фото или сохраните схему, чтобы не было проблем при других монтажных работах.
Кабель проверить нужно до того момента, как он будет засыпан.

Шаги простые, сложностей нет. Посмотрите видео, так вы сможете понять больше особенностей.

Как проложить провод в земле: дополнительные советы

Используйте только бронированный проводник. К примеру: КГ, ААБл, ПУНП. Помните, что скручивать провода нельзя при такой укладке.
Если у вас промерзает земля больше чем на 70 сантиметров зимой, нужно закрепить кабель трубой, так его не порвет.
Не делайте траншею недалеко от детских площадок, и других мест, где находится много людей.
Лучше использовать следующие сечения: для меди – 12 мм, для алюминия 16. Перед этим обязательно произведите полный расчет по мощности.

Частный дом или дача кабель под землей видео

Проложить кабель под землей зимой

Конечно, лучше этого не делать, теплое время года – это оптимальное время. Но, если вас заставили обстоятельства, смотрите следующие советы по этому поводу.

Перед укладкой необходимо прогреть кабель или провод. Достаточно его держать несколько часов в помещении.
Когда кабель нагрелся, уложить и закопать его нужно очень быстро. Если температура -10 – один час, – 20 – полчаса. Температура ниже – ни в коем случае не производите монтаж.
Без прогрева можно устанавливать кабель, если температура воздуха не меньше -5.

Вот такие советы получились в результате. Применяйте их, тогда у вас все точно получится.

Также читайте: классификация проводов и кабелей.

Как проложить подземную электропроводку

Нередко требуется прокладка электропроводки 120 В под землей. Возможно, вы захотите подать электроэнергию в свой сарай, мастерскую или гараж. Другое распространенное использование — подача питания к фонарному столбу или электрическому двигателю ворот. В любом случае вы должны знать о нескольких требованиях к подземной проводке, чтобы соответствовать большинству действующих строительных норм и правил. Мы покажем вам, как установить подземную электропроводку из одного места в другое.

Как проложить подземную электропроводку – как глубоко закопать провод?

Первый вопрос, который нам всегда задают: «Насколько глубоко мы закапываем проводку или кабель?» Это отличный вопрос. И ответ заключается в том, что это зависит от того, какой провод вы используете и прокладываете ли вы его в кабелепроводе или нет. Поскольку большинство людей задают вопрос, чтобы удовлетворить конкретное желание максимальной глубины заглубления, давайте начнем с этого. В зависимости от того, насколько глубоко вы прокладываете подземную электропроводку при ее установке, у нас есть следующие варианты:

Глубина заглубления 24 дюйма

Используйте проложенный под землей питающий кабель на глубине 24 дюйма (или более). Вам не нужно использовать кабелепровод на этой глубине с кабелем UF, однако вам необходимо предусмотреть кабелепровод из ПВХ на ваших вертикальных каналах, начиная с 18 дюймов.

Глубина заглубления 18 дюймов

Провода THWN-2 можно прокладывать внутри кабелепровода из ПВХ на глубине всего 18 дюймов в земле. Это защитит провод от повреждения в случае, если кто-то перекопает кабель. THWN-2 в основном является водостойким THHN (термопластичная высокотермостойкая проволока с нейлоновым покрытием)

Глубина заложения 12 дюймов

При глубине 12 дюймов вы можете проложить провод питающего кабеля для прямого захоронения с защитой GFCI. Защитите его ПВХ там, где он появляется дома, в гараже или магазине.

Глубина заглубления 6 дюймов

Если вы используете оцинкованный ЭМТ (металлический электрический кабелепровод) с отдельными проводниками внутри, вы можете закопать его всего на 6 дюймов вглубь. Идея здесь в том, что ЕМТ может выдержать удар лопатой или другую существенную потенциальную причину короткого замыкания проводки.

Как проложить подземную электропроводку: общие примечания по прокладке провода под землей

Если вы когда-нибудь захотите использовать жесткий металлический кабелепровод или даже ЭМП вместо ПВХ, вы можете это сделать. Как правило, мы используем серый 3/4-дюймовый ПВХ для одной линии. Кроме того, несмотря на то, что требуемая глубина заглубления, указанная выше, в целом должна быть точной, сначала проверьте местные строительные нормы и правила. Прежде чем приступить к работе, вы должны быть абсолютно уверены, что соблюдаете требования. Обычно мы предпочитаем использовать кабелепровод из ПВХ при подаче электроэнергии в удаленное место под землей. Это дает вам гораздо большую защиту по сравнению с кабелем, проложенным в земле, в долгосрочной перспективе.

В конце концов, просто разберитесь со своими вариантами и выберите самый безопасный или самый простой маршрут в зависимости от ситуации. Если вы можете обойтись без кабелепровода, а проводка находится в месте, которое не будет мешать копанию в будущем, то лучше всего использовать кабель для прямого захоронения. Если вы бежите через середину своего двора, лучшим выбором может показаться труба из ПВХ или металла, даже если это излишество.

Пошаговая инструкция по прокладке подземной электропроводки

Мы не предлагаем множество шагов для прокладки подземной электропроводки. Установка проводки или кабелепровода требует много работы, но не много подробных инструкций.

Позвони, прежде чем копать!

Не забывайте планировать заранее и звоните, прежде чем копать. Вы же не хотите задеть какие-либо подземные водопроводные линии, электрические линии, канализационные стоки или что-либо еще. В большинстве муниципалитетов вашу собственность проверят в течение дня или двух бесплатно и по вашему телефону. Выделение важных строк флажками перед началом действительно избавит вас от многих хлопот и головной боли. Не пропускайте этот шаг!

Копание траншеи

Мы выкопали много траншей с помощью лопат. Не делайте этого, если вам дорого ваше время. Если у вас есть кто-то, кого вы отчаянно хотите помучить, или вы проходите всего несколько футов, то использование траншейной лопаты вполне подойдет. Однако, если вам нужно пройти большое расстояние с закопанным электрическим кабелем, мы рекомендуем арендовать траншеекопатель.

В большинстве мест можно арендовать 24-дюймовый траншеекопатель менее чем за 200 долларов в день. Вы даже можете заплатить меньше, если вам это нужно всего на несколько часов. Это сэкономит вам бесчисленное количество часов и хлопот, поэтому, если вы можете себе это позволить, возьмите его в местном магазине проката инструментов.

С помощью траншеекопателя спланируйте свой курс и выкопайте траншею в том месте, где вы планируете проложить кабель для прямого захоронения или трубу из ПВХ.

Вырежьте входные и выходные отверстия

Вырежьте входные и выходные отверстия от начальной точки (например, электрического щита) до конца участка.

Это помогает использовать то, что известно как выпускной корпус кабелепровода из ПВХ (LB).

Они облегчают ввод провода в здание (как источник, так и место назначения, гараж или магазин). Вы просто снимаете пластину с помощью двух винтов и подаете провод по мере необходимости, не беспокоясь о резком повороте под прямым углом в точке входа.

Совет для профессионалов: Используйте тепловую пушку, чтобы согнуть трубу из ПВХ, если вам нужно сделать изгиб, чтобы упереться трубой в дом, гараж или мастерскую.

Прокладка кабеля

Во многих случаях вы можете просто протолкнуть кабель через минимальную длину трубы из ПВХ. При необходимости вы можете использовать металлическую рыбную ленту или даже протянуть леску через трубу пылесосом и использовать ее, чтобы протянуть провода через длинный участок.

Завершите соединения и фитинги для кабелепроводов

После протяжки проводов выполните соединения с электрическим щитом и закончите фитинги для кабелепроводов. Это включает в себя закрепление пластин на выходных корпусах кабелепроводов из ПВХ. Проверьте свой пробег и похлопайте себя по спине за хорошо выполненную работу!

Заключительные мысли

Ничто не сравнится с получением столь необходимой энергии в сарае или гараже. Атакуйте этот тип проекта с удовольствием и пожинайте плоды. Как всегда, проконсультируйтесь или обратитесь к лицензированному электрику, если что-то выходит за рамки вашего уровня знаний.

Как установить подземный электропровод до кода

Проверьте свои местные требования, прежде чем начать копать

По

Джефф Бенеке

Джефф Бенеке — эксперт по ремонту домов. Плотник-самоучка, краснодеревщик, электрик и сантехник, он отремонтировал две 19Фермерские дома 19-го века в северной части штата Нью-Йорк и дом середины 20-го века в Остине, штат Техас. Он написал более дюжины книг, связанных с ремонтом, ремонтом и обслуживанием дома, и участвовал в написании еще дюжины.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 14.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен
Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s
Редакционный процесс

омега77 / Getty Images

Расширение электроснабжения отдельного гаража или другой хозяйственной постройки не сильно отличается от добавления цепи внутри дома, за одним важным исключением — прокладка подземного кабеля. Если вы достаточно уверены в своих навыках электромонтажа, чтобы чувствовать себя комфортно, добавляя электрическую цепь в помещении, то прокладка цепи в отдельно стоящей хозяйственной постройке — это то, что вы можете сделать самостоятельно. Но имейте в виду, что для установки и подключения одного или нескольких новых автоматических выключателей требуется работа на панели главного автоматического выключателя. Многие люди предпочитают, чтобы такую работу выполнял профессионал, и на то есть веские причины — работа на главной сервисной панели может привести к очень серьезному или смертельному шоку, если вы не знаете, что делаете.

Однако, даже если у вас есть электрик, который сделает окончательные подключения на сервисном щите и подключит розетки и светильники в вашем гараже, вы можете сэкономить много денег на самой трудоемкой части проекта — прокладке подземного кабеля от дом в гараж или надворную постройку. Предоставляя собственный капитал, вы ограничите расходы на эту часть проекта стоимостью материалов.

Провода и кабели для подземных линий

Существует множество способов прокладки электропроводки под землей. Каждый метод будет определять, насколько глубоко закопать кабель. Используемый вами метод может зависеть от того, что разрешено или рекомендовано вашими местными органами Кодекса, поэтому всегда обращайтесь в местное управление строительной инспекции, чтобы узнать, что рекомендуется в вашем сообществе. Однако в целом Национальный электротехнический кодекс допускает три способа прокладки подземных цепей:

Прокладка кабеля UF (подземный фидер) непосредственно в землю . Это известно как прямое заглубление , и если вы это сделаете, кабель UF должен находиться не менее чем на 24 дюйма ниже поверхности земли, чтобы свести к минимуму вероятность прокола кабеля при обычном копании. Кроме того, вертикальные трассы, где кабель спускается в землю со стороны дома и выходит из-под земли со стороны хозяйственной постройки, должны быть размещены в жестком кабелепроводе, обычно из ПВХ. На дне траншеи к концам вертикального трубопровода крепится фитинг для зачистки, а кабель проходит через колена и поднимается в трубопровод с обеих сторон.
Прокладка провода через жесткую оцинкованную металлическую трубу . В этом методе кабелепровод может иметь глубину 6 дюймов, а отдельные проводники внутри должны иметь маркировку «W», указывающую на то, что они водонепроницаемы. Провод THWN-2, например, является стандартным типом для прокладки в подземных кабелепроводах. Для этого применения используйте толстостенный кабелепровод диаметром не менее 3/4 дюйма. Никогда не используйте тонкостенный кабелепровод EMT для подземных применений.
Прокладка провода через трубу из ПВХ сортамента 40. Здесь кабелепровод должен иметь глубину не менее 18 дюймов, и снова отдельные проводники внутри кабелепровода должны иметь степень водонепроницаемости «W», например THWN-2.

Прокладка кабеля UF через металлическую трубу или трубу из ПВХ. Хотя это обычно и не делается, допускается прокладка кабеля UF (но НЕ NM) через металлический или ПВХ-канал в подземных условиях. Но может быть трудно провести кабель через кабелепровод, если только кабелепровод не имеет диаметра не менее 3/4 дюйма. Большинство электриков предпочитают протягивать отдельные водонепроницаемые проводники THWN через кабелепровод просто потому, что это проще.

Совет

Знайте свои варианты, прежде чем копать. Если вы прокладываете кабель в районе, который вряд ли будет нарушен, использование прямого заглубления на глубину 24 дюйма может быть вашим лучшим методом. Если вы планируете протянуть провод через свой двор, где когда-нибудь могут начаться раскопки для другого проекта, закопайте провод в одном из каналов на рекомендованной выше глубине.

Расширение существующих цепей или добавление новых цепей

Хотя теоретически можно просто расширить существующую электрическую сеть дома, проложив дополнительный кабель в гараж или другую надворную постройку, большинство требований местных норм потребует от вас прокладки одной или нескольких новых цепей. Вот стандартные рекомендации:

Для питания потолочных светильников и одной или двух настенных розеток в гараже: установите одну 15- или 20-амперную цепь 120 В.
Если вы будете работать в небольшой мастерской с инструментами на 120 вольт, установите две цепи на 20 ампер.
Если вы будете использовать несколько инструментов или один или несколько инструментов на 240 вольт, установите в гараже дополнительную электрическую панель.

Продление существующей цепи на надворную постройку должно выполняться только в том случае, если существующая цепь уже обслуживает террасу или наружные розетки, и вы должны убедиться, что новые светильники и розетки в гараже не превышают пропускную способность цепи. И убедитесь, что простое расширение цепи разрешено вашим местным Кодексом.

Как проложить подземный кабель

В нашем примере мы выбираем кабелепровод из ПВХ сортамента 40 и протягиваем через него кабель UF или отдельные провода THWN. Процесс аналогичен прямому заглублению кабеля UF или при использовании жесткого металлического канала.

С помощью веревки или садового шланга проложите дорожку для прокладки электропроводки по земле от дома к гаражу. Самый короткий и прямой путь всегда лучше.
Используйте траншейную лопату, чтобы выкопать узкий канал от дома до гаража на рекомендуемой глубине для вашего типа установки. Если вам нужно выкопать длинную траншею, вы можете рассмотреть возможность аренды траншейной машины для этой работы.
При необходимости пересечения тротуаров выкопайте траншею на необходимую глубину с обеих сторон, затем просверлите боковое отверстие под тротуаром, вбив кусок жесткой трубы или трубопровода горизонтально. Затем пропустите трубопровод под тротуаром через отверстие, которое вы просверлили.

№

Уложите трубу в траншею, сварив стыки отдельных секций растворяющим клеем ПВХ. На каждом конце прикрепите фитинги для уборки, соединенные с вертикальными участками трубопровода, выходящими из траншеи.
Протяните рыболовную ленту через один конец кабелепровода до противоположной стороны. Присоедините конец кабеля UF (или отдельных проводов THWN) к концу липкой ленты, затем осторожно протяните кабель обратно через кабелепровод. Помощник, подающий кабель с одного конца, когда вы натягиваете рыболовную ленту, значительно упрощает эту работу. Нанесение смазки для кабеля облегчит натяжение кабеля.
Оставьте достаточно кабеля на каждом конце кабелепровода, чтобы электрик мог продолжить подключение внутри дома и в гараже.
Прежде чем засыпать траншею, убедитесь, что инспектор «прошел» ее, если этого требует ваш местный кодекс. Инспектор проверит, что ваш кабелепровод заглублен на нужную глубину, затем даст вам добро на засыпку траншеи и продолжение установки контура.

Теперь вы готовы протянуть кабель в дом и в гараж и завершить подключение. Убедитесь, что все провода находятся внутри кабелепровода, когда они проходят через стены дома и гаража и внутрь помещения.
