Метод проверки оптопары PC817

Инфракрасные приемники обнаруживают и реагируют на излучение от ИК-передатчика. Схемотехнически ИК приемники строятся на основе фотодиодов и фототранзисторов. Инфракрасные фотодиоды отличаются от стандартных фотодиодов, так как они воспринимают только инфракрасное излучение. Обычно, микросборка ИК-приемника имеет от трех выводов. Один является общим и подсоединяется к минусу питания GND , другой к плюсу V s , а третий является выходом принимаемого сигнала Out.

В отличие от стандартного ИК фотодиода, ИК-приемник способен не только принимать, но еще и обрабатывать инфракрасный сигнал, в виде импульсов фиксированной частоты и заданной длительности. Это защищает устройство от ложных срабатываний, от фонового излучения и помехам со стороны других бытовых приборов, излучающих в ИК диапазоне.

Достаточно сильные помехи для приемника могут создавать люминесцентные энергосберегающие лампы со схемой электронного балласта. Микросборка типичного ИК-приемника излучения включает: PIN-фотодиод, регулируемый усилитель, полосовой фильтр, амплитудный детектор, интегрирующий фильтр, пороговое устройство, выходной транзистор.

PIN-фотодиод из семейства фотодиодов, у которого между областями n и p создана еще одна область из собственного полупроводника i-область — это по сути прослойка из чистого полупроводника без примесей. Именно она придаёт PIN-диоду его особенные свойства. В нормальном состоянии ток через PIN-фотодиод не идет, так как в схему он подсоединен в обратном направлении. Когда под действием внешнего ИК излучения в i-области генерируются электронно-дырочные пары, то через диод начинает течь ток.

Который потом идет на регулируемый усилитель. Затем сигнал с усилителя следует на полосовой фильтр, защищающий от помех в ИК диапазоне. Полосовой фильтр настроен на строго фиксированную частоту. Обычно применяются фильтры, настроенные на частоту 30; 33; 36; 36,7; 38; 40; 56 и килогерц. Для того, чтобы излучаемый ПДУ сигнал принимался ИК -приемником, он должен быть модулирован той же частотой, на которую настроен фильтр.

После фильтра сигнал поступает на амплитудный детектор и интегрирующий фильтр. Последний необходим для блокирования коротких одиночных всплесков сигнала, могущих появиться от помехам. Далее сигнал идет на пороговое устройство и выходной транзистор. Для устойчивой работы коэффициент усиления усилителя настраивается системой автоматической регулировки усиления АРУ. Корпуса ИК-модулей изготавливаются специальной формы способствующей фокусировке принимаемого излучения на чувствительную поверхность фотоэлемента.

Материал корпуса пропускает излучение с строго определенной длиной волны от до нм. Таким образом, в устройстве задействован оптический фильтр. Для защиты внутренних элементов от воздействия внешних эл. Ниже рассмотрим работу схемы ИК приемника, которую можно использовать во многих радиолюбительских разработках. Существуют различные виды и схемы ИК приемников в зависимости от длины волны длины волны, напряжения, пакета передаваемых данных и т. При использовании схемы в комбинации инфракрасного передатчика и приемника длина волны приемника обязательно должна совпадать с длиной волны ИК передатчика.

Рассмотрим одну из таких схем. Схема состоит из ИК-фототранзистора, диода, полевого транзистора, потенциометра и светодиода. Когда фототранзистор получает какое-либо инфракрасное излучение, через него идет ток и полевой транзистор включается. Далее, загорается светодиод, вместо которого может быть подключена и другая нагрузка. Потенциометр используется для управления чувствительностью фототранзистора. Так как приемник ИК-сигналов является специализированной микросборкой, то для того, чтобы убедиться в ее работоспособности требуется подать на микросхему напряжение питания, обычно это 5 вольт.

Потребляемый ток при этом будет около 0,4 — 1,5 мА. Если на приемник не поступает сигнал, то в паузах между пачками импульсов напряжение на его выходе практически соответствует напряжению питания. Его между GND и выводом выхода сигнала можно измерить с помощью любого цифрового мультиметра.

Также рекомендуется замерить потребляемый микросхемой ток. Если он превышает типовой см. Итак, перед началом теста модуля обязательно определяем цоколевку его выводов. Обычно эту информацию легко найти, в нашем мегасправочнике даташитов по электронике. Скачать его вы можете кликнув на рисунок справа. Проведем проверку на микросхеме TSOP ее распиновка соответствует рисунку выше.

А третий вывод OUT подсоединяем к плюсовому щупу мультиметра. Минусовой щуп подсоединяем к общему проводу GND. Мультиметр переключаем в режим напряжения DC на 20 V.

Как только на фотодиод ИК-микросборки начнут поступать пачки инфракрасных импульсов от пульта дистанционного управления , то напряжение на его выходе будет падат на несколько сотен милливольт. При этом будет хорошо заметно, как на экране мультиметра значение снизиться с 5,03 вольт до 4, Если отпустим кнопку ПДУ, то на экране вновь отобразиться 5 вольт. Как видим, приемник ИК излучения правильно реагирует на сигнал с пульта.

Значит модуль исправен. Аналогичным образом можно проверить любые модули в интегральном исполнении. ИК-приемник устройство, работа и проверка В телевизионной, бытовой, медицинской техники и другой аппаратуре широкое распространение получили ИК-приемники инфракрасного излучения. Их можно увидеть почти в любом виде электронной техники, управляют ими с помощью пульта дистанционного управления.

Фоторезисторы устройство и принцип действия

Рассуждения весьма общие, но вопросы появляются достаточно часто, поэтому — почему бы и нет, почему бы не затронуть самые вершки? Берем очень условный кусочек схемы с очень условной оптопарой, но, тем не менее, в большинстве случаев эта схема или соответствует действительности, или близка к ней: Может быть питание не 5 вольт, а 3,3 что последнее время чаще , может быть другого типа оптопара — что уже реже. Тем не менее, рассмотрим то, что есть. Имеем: оптопара DA, разъем, через который она соединена со схемой XT, балластное сопротивление светодиода R1 и резистор оттяжки сигнала на питание R2. Ну, и некуда деваться — землю и питание.

Рассмотрены методы как проверить исправность биполярного полевые, составные, многоэмиттерные, фототранзисторы и тому подобные. В данном.

Фототранзистор своими руками: ltr 4206e, фт 1к, arduino

Мне кажется, что транзисторный оптрон PC самый распространенный хотя бы потому, что он стоит практически в каждом импульсном блоке питания для гальванической развязки цепи обратной связи. Производитель PC — Sharp, многие другие производители электронных компонентом выпускают аналоги. И при ремонте электронной аппаратуры можно наткнутся именно на аналог:. Для PC схема включения стандартная как для любого транзисторного оптрона: на входе нужно ограничивать ток — например с помощью резистора, на выходетакже не стоит превышать ток. В оптопаре PC он определяется буквой после основного кода, также как и большинстве других оптопар и других полупроводниковых приборов. На многих форумах можно прочитать, что раз деталь такая дешевая, то и проверять её не стоит, а просто меняем и все. У меня против этого мнения следующие доводы: все равно нужно узнать сгорела оптопара или нет, потому что это поможет понять, что ещё могло сгореть, да и новый оптрон может оказаться бракованным.

ИК-приемник устройство, работа и проверка

By Laic , August 16, in Начинающим. Логика довольна и разрешает нормальное использование большого устройства. Маркировки транзистора понятно нет буржуи спрятали. Надо чегойто придумать, чтобы эмулировать сигналы транзистора и таким образом обойти защиту. Вопрос: как просечь токи, которые выдает транзистр и как их запомнить и потом выдавать на логику.

Они маленькие, недорогие, требуют мало энергии, легки в использовании, практически не подвержены износу.

Как проверить работоспособность разных видов биполярных транзисторов мультиметром?

Фотодиод и АЦП Собрался построить датчик движения. Принцип работы таков: На вход АЦП поступает сигнал с фотодиода Фотодиод vs Фототранзистор Знатоки, подскажите пожалуйста. Занимаюсь астрономией, хочу сделать ночной фотодатчик света Луны Как подключить фотодиод к Ардуино Здравствуйте, возник такой вопрос: фотодиод в фотогальваническом режиме работы выдает напряжение от

ПРОБНИК ДЛЯ ПРОВЕРКИ ОПТОПАР

Инфракрасные приемники обнаруживают и реагируют на излучение от ИК-передатчика. Схемотехнически ИК приемники строятся на основе фотодиодов и фототранзисторов. Инфракрасные фотодиоды отличаются от стандартных фотодиодов, так как они воспринимают только инфракрасное излучение. Обычно, микросборка ИК-приемника имеет от трех выводов. Один является общим и подсоединяется к минусу питания GND , другой к плюсу V s , а третий является выходом принимаемого сигнала Out.

Согласен. К выводам СНАЧАЛА подключить омметр, потом ПОСВЕТИТЬ на фототранзистор. Айн цвайн драйн фир унд зиптцих, что в.

Как проверить оптопару мультиметром

Приветствую всех любителей электроники, и сегодня в продолжение темы применение цифрового мультиметра мне хотелось бы рассказать, как проверить биполярный транзистор с помощью мультиметра. Биполярный транзистор представляет собой полупроводниковый прибор, который предназначен для усиления сигналов. Так же транзистор может работать в ключевом режиме. Транзистор состоит из двух p-n переходов, причем одна из областей проводимости является общей.

инфракрасные свето- и фото- диоды 3мм и доработка тестера UT-61E

Забыли пароль? Номенклатурный номер Производитель: Honeywell. Сайт производителя: Honeywell. Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno platan.

Этот пробник, предназначен для проверки большого количества видов оптопар: оптотранзисторов, оптотиристоров, оптосимисторов, опторезисторов, а также микросхемы таймера NE, отечественным аналогом которой является микросхема ВИ1. Сигнал с третьего вывода микросхемы через резистор R9 поступает на один вход диодного моста VDS1, при условии, что к контактам Анод и Катод подсоединен рабочий излучающий элемент оптопары, в таком случае через диодный мост потечет ток, и будет мигать светодиод HL3, при условии что фотоприемник исправен, будет открываться VT1 и загораться HL3, который будет проводить ток, HL4 при этом будет моргать.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Фотодатчики и их применение. В различных электронных устройствах, устройствах домашней и промышленной автоматики, различных радиолюбительских конструкциях фотодатчики используются очень широко.

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Добавь огонька в тортик.

Как проверить фототранзистор

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Продолжаем обслуживать старый хьюлет. Зарегистрироваться Логин или эл. Напомнить пароль Пароль.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Фототранзисторы. Устройство и работа. Применение и особенности
• Фоторезистор. Принцип работы, характеристики. Фоторезистор как проверить
• Оптопара PC817
• Фототранзистор своими руками: ltr 4206e, фт 1к, arduino
• Primary Menu
• Please turn JavaScript on and reload the page.
• Как проверить оптрон
• ИК-датчик препятствий для Arduino на базе фототранзистора
• Форум по СНПЧ: MP540 — Можно ли прозвонить оптопары? — Форум по СНПЧ
• SDP8406-004, фототранзистор, пара к SEP8506

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Урок 13. Фоторезистор. Датчик свет на фоторезисторе

Фототранзисторы. Устройство и работа. Применение и особенности

Перейти к содержимому. SuperSuS сказал:. Система для сообществ IP. Лицензия зарегистрирована на: www. Вход Новый пользователь? Регистрация Помощь. Смотрим видео работы. Страница 1 из 1 Вы не можете создать новую тему Вы не можете ответить в тему.

MP — Можно ли прозвонить оптопары? Добрый день. Пошло из этой темы. Собрал принтер mp Все промыл, поставил на рычаг капы пружинку посильней — теперь капа не клинит об ракель. И вклеил пастинку, чтоб шестерня ракеля не слетала. Но появилась ошибка 5С00, это получается из разряда оптопар ии механики прочистки. Я три раза разбирал, перепроверял и чистил эти оптопары, энкодеры.

Да и все заодно почистил, кроме заднего, там энкодер чист. Все чисто. Принтер с самого начала инициализируется, но при завершении прочистки уезжает чуть влево и выдает ошибку. Остается только прозвонить, но как это правильно сделать. Тестер есть, но я не электронщик. Прошу совета. Ребят прошу не оставьте без внимания, вторую неделю мучаюсь с ним.

Ликбез в очередной раз. Все применяемые в принтерах оптопары имеют примерно одинаковую конструкцию и относятся к приборам с открытым оптическим каналом. Что это значит? Это значит, что оптопара состоит из двух пара оптических опто элементов — излучателя и приёмника, оптические оси которых соосны. В качестве излучателя используются светодиоды видимого чаще красного спектра и невидимого инфра-красного. В качестве фотоприемников используются переходы чаще N-P, чем P-N Благодаря открытому оптическому каналу, появляется возможность очень точно регистрировать изменения мощности принимаемого приёмником светового излучения при введении в канал непрозрачного предмета — шторки, а значит, точно определять положение механических узлов устройства.

Естественно, есть оптопары с закрытым оптическим каналом, но они применяются, в основном, для гальванической развязки электрических цепей.

Пример — оптопары источников питания, где нужно отделить «горячую» высоковольтную и «холодную» низковольтную часть схемы. Состав таких оптопар аналогичен — светодиод-фототранзистор. Как проверить оптопару с открытым оптическим каналом?

Достаточно просто! Для этого нужно подать питание на светодиод, чтобы он начал излучать свет, и на фототранзистор, чтобы зарегистрировать его открытие. Необходим источник постоянного тока с напряжением не менее трёх вольт. Верхняя граница не нормируется, но с точки зрения безопасности и оптимальности — не выше 12 вольт. Далее нужно помнить, что номинальным током для большинства излучающих светодиодов является ток в 20мА.

Это значит, что нам не важно напряжение, а важен ток. Чем выше напряжение, тем выше ток и он может стать критичным для светодиода. Ток нужно ограничить до номинала. Ограничителем послужит обычный резистор. Как узнать номинал резистора? Обычно, на корпусах оптопар означены выводы излучателя в виде стандартного обозначения диода. Естественно, плюс питания подаём на анад треугольник В непонятных случаях ищем даташит на прибор, или проще прозваниваем выводы омметром.

Светодиод при прозвонке ведёт себя как обычный диод — при одной полярности щупов сопротивление мало, а при другой — гораздо больше. С фототранзистором чуть сложнее. Выводы эмиттер — коллектор определить омметром сложно, а нам нужно подать минус на эмиттер и плюс на коллектор в случае N-P перехода.

Кроме того, нужно чем-то зарегистрировать открытие транзистора при его освещении излучателем. Но, попробуем. Для этого нам понадобится еще один ограничительный резистор Ом и один обычный светодиод видимого свечения. Собираем цепь: плюс источника питания, ограничительный резистор, анод дополнительного светодиода; катод светодиода подключим к предположительному коллектору фототранзистора, а предположительный эмиттер к минусу источника питания.

Суть такова: если мы перепутаем полярность транзистора, то при токе в 20 мА с ним с фототранзистором ничего не случится. Подаём питание на светодиод оптопары и нашу цепь с фототранзистором. Если полярности соблюдены, то при исправности оптопары дополнительный индикаторный светодиод должен засветиться. Вводим в канал оптопары шторку. Индикатор должен погаснуть. Собственно, при определённом навыке и наличии определённых приборов я пользую отечественный ТЛ 4М можно с точностью 99….

Прикрепленные изображения. Юха, спасибо за ответ. Сложновато конечно для меня по части электроники и запчастей нет. Но СЦ ближайший от меня за км. Единственное дождаться отца из отпуска, он по электронике понимает.

Придется что то думать. Хотя с другой стороны до разборки принтер печатал и ошибку такую не выдавал, получается датчики работали. Залит был только «каповый» датчик на плате, но не сама оптопара.

Магистраль звониться,т. Грешил еще на датчик по срелке на фото , но там вроде просто «вкл-выкл», я когда собирал немного зажал его — прозвонил его рботает при прокручивании пищит тестер Может кроме датчиков еще к этой ошибке еще что относиться? Я вообще почистил все датчики и оптопары, так как внутри принтера образовася синий почему то налет от краски, кроме заднего энкодерного, там его не чистил, налета не было в том отделе.

Вот сам датчик: Вот обратная сторона оба датчика одинаковы : Прикрепленные изображения. Из опыта: оптопары с открытым каналом, использующиеся как датчики перемещений, крайне надёжны! Возможны проблемы с грязью и электрическими утечками, которые устраняются простой чисткой и сушкой.

А вот «развязывающие» оптопары могут страдать при авариях чаще. Цитата оптопары с открытым каналом,. Сброс памперса тоже не помогает Еще одна мылсль помимо датчиков. Может ли повлиять то что я поставил на капу пружинку пожесче. Двигатель вроде бы тянет. И в ручную когда крутишь шестерню приводную сильной разницы как бы нет. Если пружинку поставить штатную, то капа клинит, даже почищеная, инородных те не и смазка тоже не помогает от заклинивания.

В общем проблема похоже в пружинке , как я и думал оставалось только это. Помог рукой капе и печать пошла. Придется менять пружину на стандартную и ракель убирать совсем Да, блин, А я хотел кинушку замутить про проверку оптопары. Успехов в преодолении противодействия пружин.

Потом проверил реально. Типа, проверить, вдруг наврал. Чтобы стыдно не было. Стыдно не стало. Всё верно. Сегодня не до сук! Сообщение отредактировал ЮХа: 03 Ноябрь — Спасибо Юха, вы не дали мне опустить руки А ведь хотелось молотком, да в окно выкинуть Но надо дождаться картриджей на Эпсон, тогда посмотрим, принтер мне очень нужен.

В общем запечатал вроде, поставил родную пружину,но еще чуть укоротил, вроде и капа не клинит. Та самодельная уж больно тугая была. Пойду собирать сие чудо, а то собрано в виде плат на столе.

SuperSuS сказал: А ведь хотелось молотком, да в окно выкинуть. В общем простоял несколько дней без работы принтер. Надо было напечатать чего.

Фоторезистор. Принцип работы, характеристики. Фоторезистор как проверить

Электрика и электрооборудование, электротехника и электроника — информация! Фототранзисторы являются твердотельными полупроводниками с внутренним усилением, применяемым для передачи цифровых и аналоговых сигналов. Этот прибор выполнен на основе обычного транзистора. Аналогами фототранзисторов являются фотодиоды, которые уступают ему по многим свойствам, и не сочетаются с работой современных электронных приборов и радиоустройств. Их принцип действия похож на работу фоторезистора. Чувствительность фототранзистора гораздо выше, чем у фотодиода.

Простой способ проверки оптронов, сборка своими руками Суть проверки: Фототранзистор, при попадании на него света от.

Оптопара PC817

Рассуждения весьма общие, но вопросы появляются достаточно часто, поэтому — почему бы и нет, почему бы не затронуть самые вершки? Берем очень условный кусочек схемы с очень условной оптопарой, но, тем не менее, в большинстве случаев эта схема или соответствует действительности, или близка к ней: Может быть питание не 5 вольт, а 3,3 что последнее время чаще , может быть другого типа оптопара — что уже реже. Тем не менее, рассмотрим то, что есть. Имеем: оптопара DA, разъем, через который она соединена со схемой XT, балластное сопротивление светодиода R1 и резистор оттяжки сигнала на питание R2. Ну, и некуда деваться — землю и питание. Питание в большинстве случаев сейчас 3,3 В, но особой роли в данном случае это не играет. Все работает В этом случае мы имеем на светодиоде —напряжение порядка 1, В, остальное упадет на балластном резисторе R1. На коллекторе фототранзистора — в зависимости от того, освещен его переход или нет, то бишь — открыта шторка или закрыта: Шторка открыта — имеем напряжение, близкое к 0, на практике — не больше 0,,5 В. Шторка закрыта — имеем 5 В через сопротивление оттяжки R2. Почему может не работать?

Фототранзистор своими руками: ltr 4206e, фт 1к, arduino

Авторизация Зарегистрироваться Логин или эл. Напомнить пароль Пароль. Войти Запомнить меня. Здесь уже была заметка о самом простейшем датчике робота — контактном. Настала пора рассмотреть более продвинутый датчик препятствий — инфракрасный.

В отдельную категорию обычно выделяются ИК-датчики уровня жидкости их мы в данной статье не рассматриваем. Иными словами, и в реальных полных заводских названиях, с которыми столкнется заказчик, к их наименованиям добавляются несколько цифр например , и пр.

Primary Menu

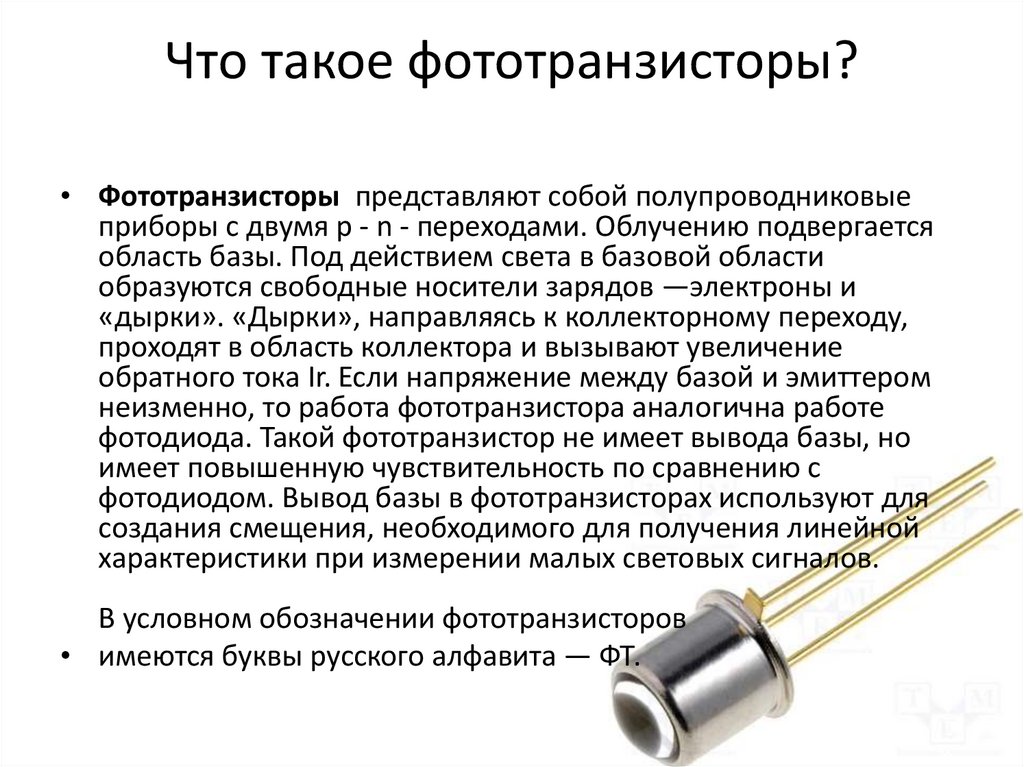

Фототранзистор представляет собой твердотельное полупроводниковое устройство с внутренним усилением, которое используются для обеспечения аналоговых или цифровых сигналов. Фототранзисторы используются практически во всех электронных устройствах, функционирование которых, так или иначе, зависит от света, например, детекторы дыма, лазерные радары, системы дистанционного управления. Фототранзисторы способны реагировать не только на обычное освещение, но и на инфракрасное и ультрафиолетовое излучение. Фототранзисторы более чувствительные и создают больший ток по сравнению с фотодиодами. Как известно, самым распространенным видом транзистора является биполярный транзистор.

Please turn JavaScript on and reload the page.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Фотодатчики и их применение. В различных электронных устройствах, устройствах домашней и промышленной автоматики, различных радиолюбительских конструкциях фотодатчики используются очень широко. Подобные фотодатчики называются фотопрерывателями — прерывают поток света.

По ходу появился еще вопрос. Подскажите, пожалуйста, как проверить фотодиод и фототранзистор неизвестных марок? в смысле.

Как проверить оптрон

Наверняка многим захочется присобачить к AVR фотодетектор, чтобы отслеживать хотя бы наличие или отсутствие света. Это полезно как для роботостроителей, так и для тех кто делает всякую автоматику. Итак, кратко опишу какие бывают фотодетекторы.

ИК-датчик препятствий для Arduino на базе фототранзистора

ВИДЕО ПО ТЕМЕ: ЗАЧЕМ НУЖНА ОПТОПАРА

Этот пробник, предназначен для проверки большого количества видов оптопар: оптотранзисторов, оптотиристоров, оптосимисторов, опторезисторов, а также микросхемы таймера NE, отечественным аналогом которой является микросхема ВИ1. Сигнал с третьего вывода микросхемы через резистор R9 поступает на один вход диодного моста VDS1, при условии, что к контактам Анод и Катод подсоединен рабочий излучающий элемент оптопары, в таком случае через диодный мост потечет ток, и будет мигать светодиод HL3, при условии что фотоприемник исправен, будет открываться VT1 и загораться HL3, который будет проводить ток, HL4 при этом будет моргать. Около мили вольт должен показать мультиметр, если оптрон исправен в режиме прозвонки диода, т. Описываемое ниже устройство покажет не только исправность таких популярных оптронов как PC, 4N3x, 6N, 6N и 6N, но и их скорость срабатывания. Проверяемые компоненты можно подключать и отключать прямо во включенный прибор. Результат проверки покажут светодиоды.

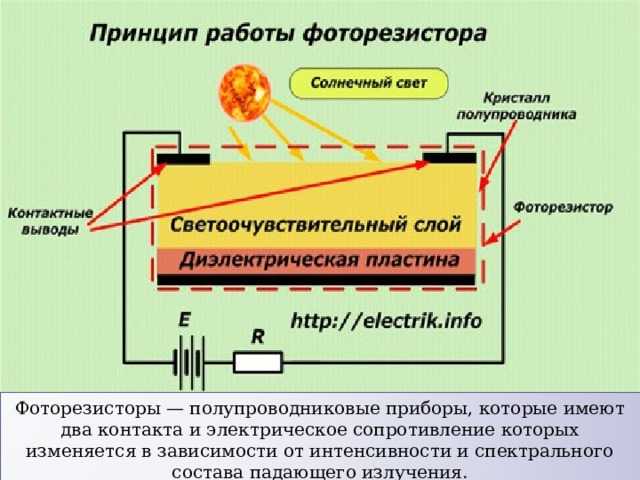

Фоторезисторы — это резисторы, у которых меняется сопротивление в зависимости от действия света на светочувствительную поверхность.

Форум по СНПЧ: MP540 — Можно ли прозвонить оптопары? — Форум по СНПЧ

Попробовал на uno — источник ик светодиод нм, приемник ик фотодиод нм. Поразному размещал их относительно друг друга, но так и не добился хоть немного приемлемого результата. По идее должен работать как и вот такой , но не факт. Вот так и располагайте. Только между фотоприемником и ардуиной лучше операционный усилитель поставить, иначе очень слабый сигнал будет.

SDP8406-004, фототранзистор, пара к SEP8506

Регистрация Вход. Ответы Mail. Вопросы — лидеры Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка.

Как проверить LDR (найти неисправный LDR)

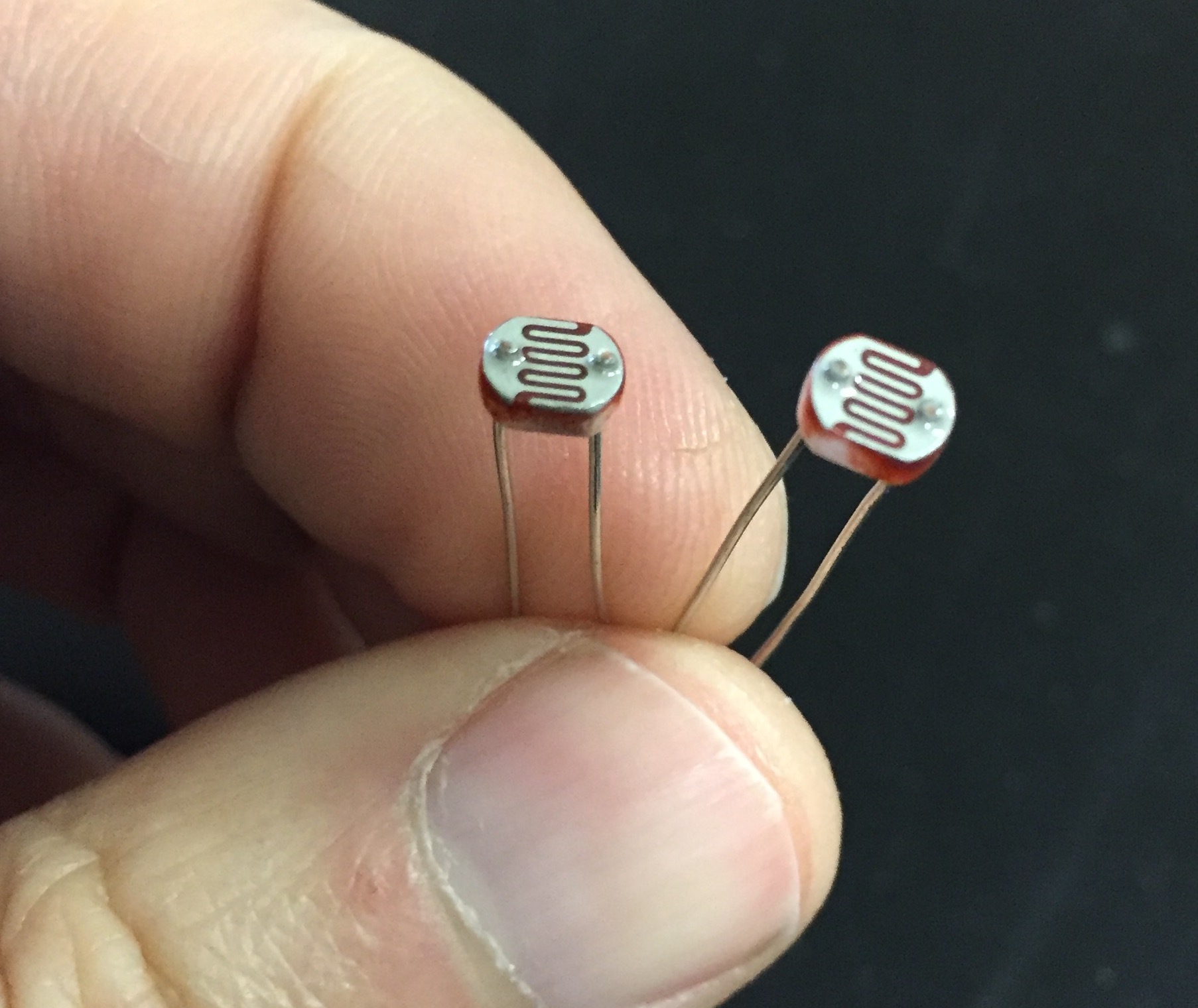

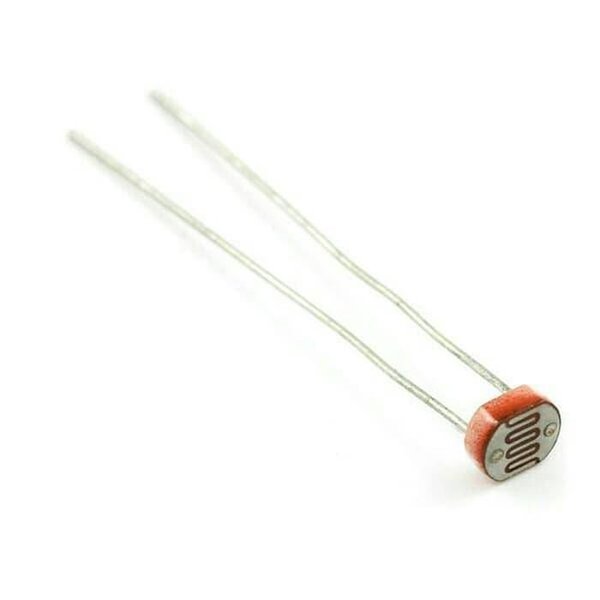

LDR: Фоторезистор (или светочувствительный резистор, LDR или фотопроводящая ячейка) — это управляемый светом переменный резистор. Сопротивление фоторезистора уменьшается с увеличением интенсивности падающего света; другими словами, он проявляет фотопроводимость. Фоторезистор может применяться в схемах светочувствительных детекторов, а также в переключающих схемах, активируемых светом и темнотой.

Метод №1:

Необходимые детали: цифровой мультиметр, LDR

Шаг 1: сначала включите цифровой мультиметр и установите ручку цифрового мультиметра в режим сопротивления.

Шаг 2: , затем подключите все соединения, как показано на рисунке ниже.

Шаг 3: Теперь вы увидите цифровой дисплей мультиметра. это показывает значение сопротивления. значение сопротивления будет меняться от различной интенсивности света.

Шаг 4: Если значение сопротивления изменится от разной интенсивности, LDR будет хорошим состояние или значение сопротивления не изменится, LDR будет повреждением .

Метод № 2:

Необходимые детали: цифровой мультиметр, фоторезистор, резистор 10 кОм, источник питания постоянного тока 5 В Эта схема представляет собой метод подтяжки резистора. Теперь вы отдадите блок питания. при увеличении источника света напряжение уменьшится и источник света уменьшится напряжение увеличится . если условие возможно, LDR хорошее состояние или LDR повреждение .

Метод № 3:

Требуемые детали: Цифровой мультиметр, LDR, 10K Резистор, 5 В. Эта схема представляет собой метод подтягивания резистора. Теперь вы отдадите блок питания. при увеличении источника света напряжение увеличится и источник света уменьшится напряжение уменьшится . если условие возможно, LDR хорошее состояние или LDR повреждение .

Метод № 4:
Необходимые детали: LDR, резистор 10 кОм (3), источник питания 5 В пост. тока, резистор 100 Ом (2), зеленый светодиод, красный светодиод, транзистор PNP, транзистор NPN05 9

• Сначала подключите все соединения, как показано на изображении выше. Теперь вы отдадите блок питания. при увеличении источника света Загорится зеленый светодиод и источник света уменьшится Загорится красный светодиод . если условие возможно, LDR хорошее состояние или LDR повреждение .

Метод № 5:
Необходимые детали: LDR, резистор 10 кОм (3), источник питания 5 В пост. тока, резистор 100 Ом (2), зеленый светодиод, красный светодиод, транзистор PNP, транзистор NPN05 9005

• Сначала подключите все соединения, как показано на изображении выше. Теперь вы отдадите блок питания. при увеличении источника света Красный светодиод загорится и источник света уменьшится Зеленый светодиод загорится . если условие возможно, LDR хорошее состояние или LDR повреждение .

Новое сообщение
Старый пост
Главная

Подписаться на:
Опубликовать комментарии (Atom)

Измерение схемы фоторезистора — Rheingold Heavy

[mathjax][/mathjax]
Светозависимый резистор (LDR), фоторезистор, изменяет свое сопротивление в зависимости от количества света, попадающего на его поверхность. Однако мне было любопытно посмотреть, насколько свет или темнота повлияют на этот уровень сопротивления.

Схема для проверки LDR очень проста, как простая простая. На самом деле самая трудная часть — выяснить, как внести разумно стандартизированные изменения в свет, чтобы получить представление о нем. Вы также хотите увидеть, каков уровень освещенности визуально, чтобы вы могли иметь систему отсчета при просмотре чисел позже через выход АЦП.

Вот что я придумал.

Схема представляет собой всего лишь +5 В на один вывод LDR, затем резистор серии 1K, а затем GND.

Базовая схема LDR

Что я собираюсь сделать, так это поместить всю схему в лайтбокс, который я использую, чтобы фотографировать вещи для веб-сайта, а затем измерить падение напряжения на резисторе серии 1K. Сначала я измерю напряжение при окружающем освещении, затем добавлю основной источник света, а затем добавлю четыре световых блока по одному, чтобы увидеть, в чем разница. Световые блоки сделаны из высокотехнологичных бумажных купюр, вырезанных, чтобы поместиться на маленьком держателе, который я использую… который представляет собой старый УФ-фильтр для линз. Я проверил, прежде чем делать фотографии, и наличие фильтра не повлияло на уровень напряжения.

Тест измерения LDR 01 — Статическая установка

Итак, мы начнем, у нас есть система, настроенная внутри светового короба, и мы готовы начать измерения. Помните, что этот оранжевый мультиметр имеет автоматический выбор диапазона, поэтому вам придется внимательно следить за положением десятичной точки.

[идентификатор мастер-слайдера = 11]

По мере уменьшения количества доступного света сопротивление фоторезистора увеличивается. Из измерений также видно, что отдача от количества блокирования света, которое вы получаете, когда вы помещаете лист бумаги для заметок между светодиодным фонариком и фоторезистором, уменьшается. Я решил повторить тест с большим количеством блоков, поэтому у меня было более четырех точек данных, и вот как в итоге выглядел график, довольно асимптотический, поскольку он приближается к сопротивлению, вызванному любым окружающим освещением.

Вы также ожидаете, что по мере уменьшения освещенности и увеличения сопротивления ток также будет уменьшаться. К счастью, поскольку мы знаем…

• Входное напряжение схемы в целом, Vout моего Arduino, измеренное на уровне 4,87 В
• Падение напряжения на втором резисторе, график выше
• Значение последовательного резистора, измеренное при сопротивлении 987 Ом

… мы можем определить как потребление тока в цепи, так и сопротивление LDR в омах при добавлении каждого блокатора света, благодаря закону Ома и тому факту, что одинаковое потребление тока происходит в каждом узле делителя напряжения (подробнее об этом в следующем посте)!

Сначала мы находим потребляемый ток в цепи. Формула, которую вы должны использовать, выглядит следующим образом: \(\mathrm{\frac{V_{meas}}{R_{2}}=I_{схема}}\). Если мы воспользуемся измерением окружающего освещения, приведенным выше, в качестве примера, мы получим:

Во-вторых, мы используем исходное напряжение, 4,87 В от Arduino, и потребляемый ток, 2,10 мА, чтобы определить общее сопротивление цепи: \[\large\mathrm{\frac{2,17V}{. 0021A}=2319 Ом}\]

Наконец, мы вычитаем значение последовательного резистора, 987 Ом от общего сопротивления, 2319 Ом, чтобы получить сопротивление LDR в окружающем свете моей лаборатории:

Окончательная таблица, показывающая потребляемый ток и сопротивление фоторезистора на каждом этапе, выглядит следующим образом… Окружающая среда 4,87 В 2,05 В 2,05 мА 1358 Первичный 4,87 В 3,76 В 3,81 мА 291 Блоки: 1 4,87 В 2,48 В 2,51 мА 951 Блоки: 2 4,87 В 2,05 В 2,08 мА 1358 Блоки: 3 4,87 В 1,83 В 1,82 мА 1640 Блоки: 4 4,87 В 1,71 В 1,73 мА 1824 Блоки: 5 4,87 В 1,57 В 1,59 мА 2075 Блоки: 6 4,87 В 1,48 В 1,50 мА 2261 Блоки: 7 4,87 В 1,43 В 1,45 мА 2374 Блоки: 8 4,87 В 1,34 В 1,36 мА 2600 Блоки: 9 4,87 В 1,30 В 1,32 мА 2710

Но на самом деле это грубый метод измерения — изменения в милливольтах, основанные на листах бумаги, набитых перед фонариком в комнате с множеством других световых и теневых загрязнений.
