Как проверить днат лампу

Для зажигания газоразрядных ламп, в том числе и натриевых, потребуется специализированное оборудование ПРА пускорегулирующая аппаратура , ведь непосредственное подключение ламп ДНАТ в сеть исключено. Таким образом, балласт обеспечивает стандартный разогрев и эффективную работу натриевых ламп на весь период заявленного производителями срока. Возможны разные методы соединения газоразрядных ламп, в данном случае ДНАТ: производители ИЗУ могут предложить конструкцию с двумя и даже тремя контактами, с параллельным, последовательным и даже полупараллельным типом, что значительно меняет схему ДНАТ подключения. Она изображается почти на всех устройствах такого типа, что исключает ошибочность монтажа. Схема подключения лампы ДНАТ, что изображена на первом рисунке, рассчитана на наличие в ней компенсирующего конденсатора, подключающегося параллельно источнику питания. Это конденсатор сухого типа С, который предназначен для компенсации индуктивной составляющей системы — уменьшения потребляемой реактивной мощности, снижения общего потребления электроэнергии, а также для продления эксплуатационного срока готового продукта.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Схема подключения лампы ДНАТ

Как проверить метало-галогенная лампу?

Расстояние от лампы до макушки конопли

Изу для днат

Как подключить лампу ДРЛ 250 без дросселя

Как подключить ЭПРА / ЭмПРА

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ДНаТ интересная особенность

Схема подключения лампы ДНАТ

Собственно, эта статья про лампы ДНаТ скорее для начинающих; материал, изложенный грамотно, но доступным языком: без принципиальных схем подключения и полной разблюдовки основ поддержания столба разряда в горелке лампы ДНаТ. Но и специалистам, мы уверены, набросок понравится. Однако, даже сейчас, бывалые проектировщики предпочитают от греха подальше впихнуть в проект натриевый светильник, ибо светодиодка 1.

Но об этом позже. В основном лампы ДНаТ используют в светильниках для освещения улиц и дорог, реже — на производствах в купе с источниками света белого света например со светильниками на МГЛ для достижения более теплого света и большей энергоэффективности. В самых извращенных случаях их ставят на производство в чистом виде. Но самое незаменимое применение — освещение теплиц, или досветка растений что, собственно, одно и то же, но второе — по-научному.

Вот за что мы не любим Википедию, так за то, что там пишут либо поверхностно, и не понятно, либо занудно и со всеми подробностями — что для для непосвященных тоже не понятно. Самое обидное, что суть названия лампы ДНаТ в ней дают лишь в качестве расшифровки аббревиатуры, однако тут все намного интереснее.

Они у нас тоже так называются, но этот термин никто не использует. Модификации и мощности были разные и их нужно было как-то отличать. Так что и названий у НЛВД советского производства было много. Самыми распространенными стали лампы ДНаТ с различными приставками в виде мощности , и т. Это было что-то вроде брендирования.

Так что по большому счету, лампы ДНаТ- это всего лишь разновидности модели лампы, а не тип источника света. И, кроме специалистов, это мало кто знает. Вот так-то. Кстати, если кому интересно, можно заглянуть в музей ламп сайт на английском, но с кучей картинок — здесь собрано бесчисленное количество различных ламп, в т. Очень познавательно. В принципе, лампы ДНаТ устроены не сложнее, чем любая газоразрядная лампа. Снаружи колба из термостройкого стекла и цоколь, внутри держатель горелки и сама горелка.

Подключение также примитивно до безобразия, как и устройство лампы. Так что мы не будем на этом долго останавливаться и лишь приведем одну из наиболее типовых схем подключения лампы ДНаТ.

Хотя тут стоит оговориться, что в действительности вариантов подключения лампы ДНаТ огромное множество. Обязательным компонентом подключения является также компенсирующий конденсатор. Как правило, схемы подключения указаны на блоках ИЗУ. Но на картинке выше приведен самый простой схематический вариант подключения. Этот источник света до сих пор считается одними из самых дешевых и энергоэффективных год.

Да, да, не стоит делать такие глаза. Они вполне себе конкурируют со светодиодами, в т. Так, с лучших представителей отрасли мощностью. Среди всех ламп для искусственного освещения растений больше всего подойдет натриевая лампа, которая пользуется большой популярностью. Такой источник света обладает высокой эффективностью, и является самым экономным и долговечным.

Мощность ламп может составлять от 30 до Вт, в зависимости от сферы использования. Что касается срока эксплуатации, то ресурс ламп рассчитан на часов работы. Для большинства теплиц это выгодный вариант в плане экономии, так как освещать растения необходимо довольно длительное время, особенно зимой. Большим спросом на рынке пользуются российские лампы Рефлакс, которые оснащаются встроенным отражателем.

За счет этого свет направлен прямо на растения. Что характерно, одна лампа Рефлакс, мощностью 70 Ватт, подвешенная на высоту полметра, способна осветить территорию площадью около 1,6 м2. А так как использование других источников света подразумевает большие затраты на электроэнергию, то использование ламп Рефлакс более рационально.

Благодаря этому лампы Рефлакс лучше всего подходят владельцам теплиц. За счет того, что дуговая лампа рефлакс излучает красный спектр — это идеальный источник света для цветения растений, в том числе и плодоносящих. А наличие синего спектра свечения способствует их активному росту и развитию. Наряду с достоинствами, имеются и некоторые недостатки.

Главный из них заключается в сложности подключения. Обычный способ здесь не подходит, и здесь существуют свои особенности. Кроме того, если необходимо использовать натриевые лампы высокого давления мощностью Ватт или более, необходимо позаботится об охлаждении, так как лампы сильно нагреваются.

Хотя для теплиц большого размера этот недостаток может обернуться преимуществом, обеспечив растения дополнительным нагревом. По внешнему виду натриевые источники света немного похожи на лампы ДРЛ.

Эти выводы соединены с резьбовым цоколем. Лампа ДНаТ имеет разрядную трубку с диаметром 7,5 мм и длиной 80 мм. Электроды трубки изготавливаются из молибдена. Помимо паров натрия, состав разрядной трубки содержит аргон, чтобы облегчить запуск ламп, а также содержит ртуть или ксенон, что позволяет увеличить световую отдачу.

Однако сложно поддерживать вакуум пока работает лампа, так как воздух может проникнуть через отверстия. Поэтому для предотвращения этого используются специальные прокладки. При включении импульсного зажигающего устройства ИЗУ создается импульсное напряжение, в результате чего образуется дуга. Но первое время натриевые лампы ДНАТ рефлакс светят еще слабо, так как вся энергия расходуется на разогрев трубки. Спустя 5 или 10 минут яркость освещения нормализуется. В силу особенности строения газоразрядных ламп не получится просто подключить их к бытовой электрической сети, так как имеющегося напряжения не хватает для запуска.

Вдобавок нужно ограничить ток дуги. И натриевые лампы здесь не исключение. В связи с этим необходимо использовать в цепи пуско-регулирующий аппарат или сокращено ПРА. В некоторых случаях не обходится без применения импульсного зажигающего устройства или ИЗУ. Использование ЭПРА для натриевых ламп необходимо для их разогрева и дальнейшей бесперебойной работы.

При этом на сам запуск затрачивается минут, а полную мощность натриевые источники освещения набирают в течение еще 10 минут. Примечательно, что на момент запуска лампы ее номинальное напряжение увеличивается практически в 2 раза. Дроссель служит для ограничения тока дуги и его мощность должна быть такой же, как и у используемой лампы. К примеру, если применяется лампа ДНаТ , то, соответственно, мощность дросселя тоже должна быть не меньше и не больше Ватт.

В последнее время схема подключения ламп зачастую включает однообмоточный дроссель, тогда как двухобмоточные уже морально устарели.

ИЗУ необходимо для повышения напряжения до нескольких киловольт с целью образования дуги. Мощность ИЗУ может лежать в пределах от 35 до Ватт. Помимо этого, устройство может быть двухконтактного или трехконтактного исполнения. Причем использование трехконтактных ИЗУ предпочтительнее. Что касается конденсатора, то это необязательная составляющая.

Но его наличие дает определенные преимущества, так как позволяет снизить нагрузку на бытовую электросеть. В свою очередь, это снижает риск возникновения возгорания проводки к минимуму. Боле подробно будет рассказано ниже. В зависимости от того, какое ИЗУ используется с двумя выводами или тремя , натриевые лампы высокого давления Ватт могут подключаться по-разному.

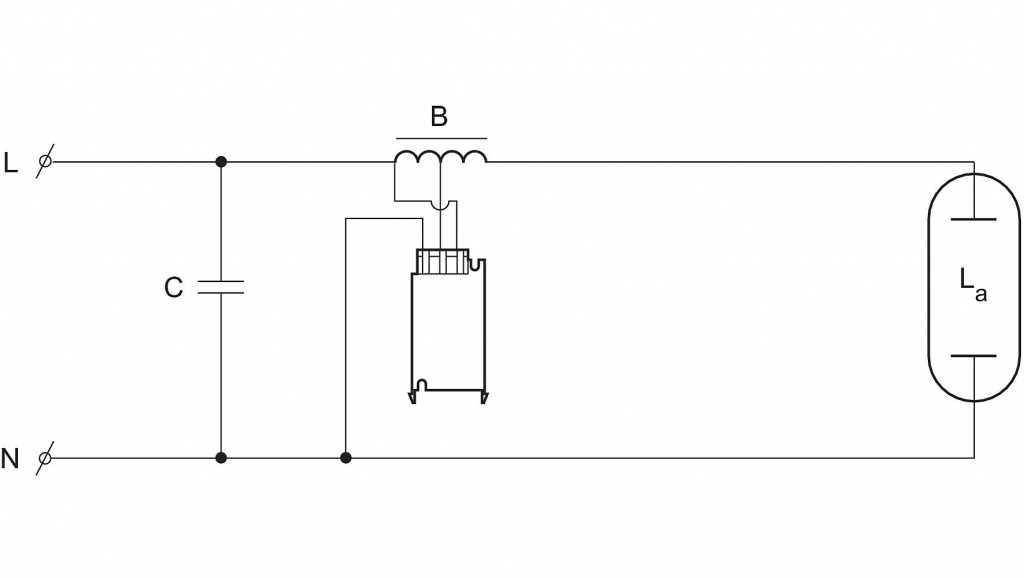

Более подробно это отражает схема, изображенная ниже. Как можно видеть из рисунков подключение дросселя балласта осуществляется последовательно, а вот ИЗУ подключается в цепь параллельно. Для своей работы натриевые лампы используют мощность реактивного характера. В связи с этим желательно чтобы схема подключения включала специальный конденсатор, который позволит подавить помехи и снизить силу пускового тока. Что в итоге продлевает срок службы ламп.

Также этот элемент просто незаменим в случае отсутствия компенсатора фазы. Как видно на первом рисунке наличие фазокомпенсирующего конденсатора показано пунктирной линией. Его подключение осуществляется параллельно источнику питания. Главное, подобрать конденсатор оптимальной электроемкости. К примеру, при использовании той же лампы ДНаТ его емкость должна составлять 35 мкф. Если в схеме присутствует лампа ДНаТ , тогда можно подобрать конденсатор чуть большей емкости — 45 мкф.

Использовать в схеме допускается только сухие элементы и рассчитанные на напряжение не менее В. При самостоятельном подключении ламп стоит взять кое-что на заметку. Длина провода, соединяющего сам источник освещения и дроссель, не должна превышать одного метра. В силу конструктивных особенностей, которыми обладает натриевая газоразрядная лампа , при работе этих источников света необходимо соблюдать крайнюю осторожность.

Недопустимо отключать лампу сразу же после ее включения. Она должна остаться включенной как минимум 1 или 2 минуты. В противном случае лампа перестанет вовсе включаться и тогда ее необходимо обесточить и подождать некоторое время. В помещении, где работают лампы необходимо наличие качественной вентиляции.

Как проверить метало-галогенная лампу?

Газоразрядные лампы в силу их устройства нельзя подключать напрямую к домашней электрической сети — для их зажигания напряжения в сети недостаточно. К тому же, технически такие лампы устроена так, что ток дуги лампы постоянно растет и его требуется ограничивать. Главный плюс ЭмПРА в том, что он дешевле. Минусы — большой вес, сильный нагрев, гудение, мерцание и холодный пуск ламп, что пагубно влияет на их срок службы. ЭмПРА хороши своей традиционностью, они выпускаются по отработанной в течение многих десятилетий технологии, обеспечивающей приличную надежность. Если смириться с перечисленными выше особенностями, то светильник с ЭмПРА обойдется относительно недорого.

Дроссель легко проверить лампой накаливания или ДРЛ. Лампу драт можно пустить через пра но лампа дрл рабоет без него. Смотря что выгодней.

Расстояние от лампы до макушки конопли

Все, кто работал или работает в области светотехники, слышали об этом монстре. Но если кто не слышал, объясним на пальцах: лампы ДНаТ — это как автомат Калашникова для освещения улиц и досветки растений — проверенный временем и надежный, но не лишенный недостатков источник света. Собственно, эта статья про лампы ДНаТ скорее для начинающих; материал, изложенный грамотно, но доступным языком: без принципиальных схем подключения и полной разблюдовки основ поддержания столба разряда в горелке лампы ДНаТ. Но и специалистам, мы уверены, набросок понравится. Однако, даже сейчас, бывалые проектировщики предпочитают от греха подальше впихнуть в проект натриевый светильник, ибо светодиодка 1. Но об этом позже. В основном лампы ДНаТ используют в светильниках для освещения улиц и дорог, реже — на производствах в купе с источниками света белого света например со светильниками на МГЛ для достижения более теплого света и большей энергоэффективности. В самых извращенных случаях их ставят на производство в чистом виде.

Изу для днат

Помощь — Поиск — Пользователи — Календарь. Перейти к полной версии этой страницы на форумах сайта Электрик: Сгорит ли натриевая лампа высокого давления W если её включить без дросселя в сеть v? Здравствуйте — купил натриевую лампу на АЛИ-Экспрэсс — w — включил её в сеть — а она не работает — написав продавцу — что мол так и так — он мне намекнул что я чайник и сказал что после этого она сгорела и как я понял это его аргумент чтоб не возвращать деньги, — я теперь понял что нужно специальный дроссель покупать — но это второй вопрос — а первый — прав ли он что я неудачно её попытавшись подключить к v — без дросселя её убил и в принципе вопрос о возврате денег закрыт? Почитав в интернете я краем глаза встречал что они з»прогреваются» даже до 10 мин. И второй вопрос — можно ли спаять этот дроссель самому или лучше купить от греха подальше — а то они говорят взрываются если их выклбчать ранее чем через 3 мин после включения или если повторно их включить не выждав пару минут после предыдущего выключения — а тут ещё и самопальный дроссель, — риск взрыва прямо-пропорционален кривизне рук владельца.

Дуговая ртутная лампа ДРЛ — это источник света, который стал часто применяться для электрификации помещений с большой площадью производственные цеха, площадки, скверы. Лампа ДРЛ не отличается качественной передачей цвета, но характеризуется высокой светоотдачей.

Как подключить лампу ДРЛ 250 без дросселя

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц. Если исходить из ее мощности и освещаемой площади, то она до сих пор считается одной из экономически выгодных по энергосбережению ламп. Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия. В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Как подключить ЭПРА / ЭмПРА

В любое время года кроме лета, конечно же растения требуют особого ухода в виде дополнительного освещения. Нехватка света пагубно отражается на качестве их плодоносия, общем состоянии, скорости роста и многих других вещах. В эти периоды опытные садоводы задаются вопросом приобретения и установки дополнительного света. Здесь выбор достаточно велик, но особой популярностью все же продолжают пользоваться лампы ДНаТ. Начинающим садоводам будет непросто без посторонней помощи или предварительной подготовки определиться, как выбрать и где купить лампу ДНаТ.

Всем привет! Народ подскажите, включаю Днат он не работает, как определить проблему? Как проверить ИЗУ, Дроссель, Лампу??.

В наше время появилось довольно много различных дуговых ламп высокого давления. Но наиболее высоким коэффициентом полезного действия среди них отличается ДНаТ, т. Ее устройство практически схоже с ДРЛ — дуговой ртутной, только свечение намного ярче, она более экономична и долговечна.

Лампы ДНаТ являются наиболее старыми и проверенными временем источниками света. Их продолжают активно использовать несмотря на то, что рынок осветительного оборудования активно заполняют светодиодные устройства. Популярность натриевых ламп связана с тем, что они излучают интенсивный световой поток при минимальной мощности. Их активно используют для уличного освещения, для выращивания растений в тепличных условиях. Однако из-за низкого качества цветопередачи и сильного мерцания ДНаТ не применяется для освещения жилых домов и производственных помещений.

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц. Не стоит путать натриевые лампы низкого и высокого давления.

Собственно, вопрос в заголовке. Есть метало-галогенная лампа, но не уверен в ее целостности. Если бы удалось проверить внизу, меньше пришлось бы лазить. Найти соответствующий дроссель и ИЗУ. Схема включения нарисована на самих этих аппаратах. Как я сам не догадался? Откуда мне знать ваш уровень знаний?

Устройство предназначено для использования совместно с газоразрядными лампами, взамен балластных дросселей. Один из известных недостатков газоразрядных ламп высокого давления — это невозможность быстрого повторного включения. Это происходит при работе электроинструмента, сварочного оборудования в одной сети с лампами.

Как проверить дроссель днат

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

Вот ее более развернутый рисунок.

На ней нарисованы:

сам дроссель (баласт), на который подается фаза

далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора.

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному «N» на пусковом устройстве.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

Лампы дневного света, несмотря на популяризацию светодиодного освещения, до сих пор остаются одним из распространенных видов осветительных приборов в домах, гаражах и производственных помещениях.

Когда такой светильник перестает гореть, первым делом грешат на саму лампочку или стартер. А если они не виноваты, как проверить другой не менее важный элемент – дроссель?

Во-первых, определимся, что же такое дроссель или как его еще называют балласт. По сути, это обыкновенная катушка индуктивности с ферромагнитным сердечником.

Вот так она выглядит в разрезе.

В схемах балласт нужен для трех функций:

контроля тока, чтобы он не превышал номинала

образование за счет индуктивности кратковременного импульса повышенного напряжения

сглаживания возможных пульсаций в сети 220В

Подключается он последовательно, а параллельно ему монтируется стартер.

Стартер необходим для поджига лампы.

Напряжение, которое подводится к спиральным электродам на концах лампы, изначально недостаточно для ее розжига. И тут на помощь приходит дроссель и стартер.

После появления напряжения в стартере, внутри образуется разряд, который нагревает биметаллический электрод.

Из-за нагрева форма электрода меняется и происходит его замыкание.

В результате чего, резко возрастает ток и электроды раскаляются. Ток ограничивается только сопротивлением самого дросселя.

У стартера контакты постепенно остывают и размыкаются. При размыкании, благодаря дросселю, в лампе возникает эффект самоиндукции, с образованием высоковольтного импульса и электрического разряда напряжением до 1000В.

От этого разряда создается ультрафиолетовое свечение ртутных паров, которыми заполнена колба. Оно оказывает воздействие на люминофор, и только благодаря ему, мы и можем различать свет в привычном для нас спектре.

Если для кого-то это объяснение слишком заумно, то вот одно из самых простых и понятных видео, объясняющих на доступном всем языке, как же работает лампа ЛДС.

Получается, что сам процесс включения люминесцентной лампы дневного света довольно длителен и занимает 5 этапов:

подача 220В из розетки и замыкание контактов стартера

разогрев спиралей электродов

размыкание контактов стартера

подача высоковольтного импульса от дросселя

образование тлеющего разряда в колбе и поддержка его внешним напряжением 220В + шунтирование стартера и исключение его из схемы

Как видно из процесса запуска, при неисправности ламп, виноватыми могут быть три элемента:

сама лампочка

стартер

дроссель

При этом, чаще всего повреждаются лампочки и стартера – из-за перегоревших вольфрамовых нитей и конденсаторов.

Узнать об этом проще всего – заменив стартер или лампочку. Тем более, что стоят они копейки. А вот как быстро узнать о неисправности дросселя?

Без специальных измерительных приборов о неисправности ПРА может свидетельствовать эффект огненной змейки. Вы визуально сможете наблюдать ее внутри лампы.

О чем это говорит? А говорит это в первую очередь о том, что есть превышение максимально допустимого тока. Из-за чего заряд потерял стабильность.

Также может наблюдаться неустойчивое свечение или мерцание лампы. При поломке балласта, светильник не загорится с первого раза.

В результате, стартер будет постоянно запускаться и отключаться, запускаться и отключаться. От таких частых пусков, возле спиралей на концах лампы появляются почернения.

Еще один способ проверки без измерительных приборов и мультиметра – контрольная лампочка. Мощность ее должна быть примерно такой же, как и мощность самого дросселя.

Подключаете ее последовательно по следующей схеме с ПРА и смотрите как она светит.

если не горит совсем – в балласте обрыв, дроссель неисправен

горит ярко – в балласте межвитковое короткое замыкание

моргает или светит в половину накала – дроссель исправен

Но чтобы точно убедиться в повреждении дросселя, все таки лучше воспользоваться мультиметром и провести замеры.

Повреждение дросселя может быть пяти видов:

обрыв

замыкание разных обмоток

замыкание витков в одной обмотке

неисправность магнитопровода

пробой на корпус

Какой-то из проводов, которым намотан дроссель может просто оборваться. Выявляется это легко.

Переводите мультиметр в режим измерения сопротивления и касаетесь щупами выводов дросселя. Если высвечиваются показания ”бесконечность” это и свидетельствует об обрыве.

При замерах только не касайтесь голых кончиков щупов руками. Иначе замерите сопротивление своего тела, а не дросселя.

Кстати, обрыв из всех видов поломок, выявить проще всего. Это можно сделать даже без мультиметра, с помощью обычной индикаторной отвертки.

Ничего выключать и разбирать не нужно, провода тоже не отсоединяются. Если индикатор светится во входной клемме ПРА:

а на выходе свечения нет:

то считайте что обрыв вы нашли.

Некоторые дросселя могут иметь не одну, а две обмотки. В нормальном режиме они должны быть изолированы между собой.

Но изоляция может высохнуть или нарушиться.

Чтобы узнать о замыкании, мультиметром проверьте выводы не одной, а разных обмоток. Если у вас высветятся непонятно малые цифры, то значит обмотки замкнуты.

Если дроссель у вас постоянно грелся, то его лакированная изоляция проводов, могла высохнуть. И один или несколько близлежащих витков, просто спекутся между собой.

Найти такое повреждение очень трудно, даже при помощи мультиметра.

Нужно точно знать изначальные значения сопротивления обмотки, чтобы было с чем сравнивать. Если у вас замкнулись один или два витка, то разницу обычным тестером вы и не увидите.

Найти витковое замыкание можно при спекании достаточно большого количества проводников. Тогда разницу будет видно сразу.

Нормальный (не китайский дроссель), имеет примерно следующие сопротивления:

мощностью на 20Вт — сопротивление от 55 до 60 Ом

мощностью на 40Вт – сопротивление от 24 до 30 Ом

мощностью на 80Вт – сопротивление от 15 до 20 Ом

Сердечник дросселя выполнен из ферромагнитных материалов. А они (ферриты), довольно капризны сами по себе.

При эксплуатации, на поверхности запросто могут образоваться трещинки или сколы. Если такое произошло, значит у дросселя изменятся параметры катушек индуктивности.

Еще в сердечниках из-за механических нагрузок могут измениться специальные зазоры.

Проверить индуктивность дросселя можно не всеми мультиметрами. Большинство к сожалению, такой функции лишены.

Однако опять же, чтобы понять проблему, вам нужно знать первоначальные значения данной индуктивности.

О неисправности катушки может свидетельствовать ее нулевое сопротивление относительно корпуса. Здесь ничего сложного в проверке нет.

Один щуп мультиметра подносите к металлическим частям корпуса, а другим касаетесь к выводам катушки дросселя.

Проверять можно и в режиме прозвонки цепи. Если звукового сигнала не будет, значит пробоя нет.

А если балласт у вас электронный, как проверить его? ЭПРА как сокращенно их называют, уже не похож на индуктивную катушку.

Все современные модели выпускаются с электронными дросселями без стартеров.

ЭПРА расшифровывается как — электронная пуско-регулирующая аппаратура.
У нее множество электронных компонентов напаяны на плату и помещены в один корпус.

Прозвонить мультиметром всего лишь два конца здесь уже не получится. Придется последовательно шаг за шагом проверять все элементы схемы.

Начинать лучше с предохранителя. Вызваниваете его целостность в режиме прозвонки.

Далее осматриваете конденсаторы. У тех, которые в виде бочонков, можно определить повреждение даже визуально, по вздутию нижней части.

Еще внимательно проглядите все места пайки. Какие-то ножки могут отвалиться и контакт пропадет.

Диоды и транзисторы также проверяются мультиметром, после переключения его в соответствующий режим измерения.

Данные сопротивлений берите из таблиц в интернете, согласно их расцветки.

И сравнивайте с теми фактическими замерами, которые у вас получились.

В общем, чтобы проверить и отремонтировать электронный дроссель, понадобятся минимальные навыки радиолюбителя.

Вот очень хорошее и подробное видео по проверке каждого элемента на плате ЭПРА, с заменой поврежденных деталей на исправные. Тем более, что повреждений здесь оказалось не одно, а несколько.

Вот так она выглядит в разрезе.

В схемах балласт нужен для трех функций:

контроля тока, чтобы он не превышал номинала

образование за счет индуктивности кратковременного импульса повышенного напряжения

сглаживания возможных пульсаций в сети 220В

Подключается он последовательно, а параллельно ему монтируется стартер.

Стартер необходим для поджига лампы.

Из-за нагрева форма электрода меняется и происходит его замыкание.

подача 220В из розетки и замыкание контактов стартера

разогрев спиралей электродов

размыкание контактов стартера

подача высоковольтного импульса от дросселя

Как видно из процесса запуска, при неисправности ламп, виноватыми могут быть три элемента:

сама лампочка

стартер

дроссель

Подключаете ее последовательно по следующей схеме с ПРА и смотрите как она светит.

если не горит совсем – в балласте обрыв, дроссель неисправен

горит ярко – в балласте межвитковое короткое замыкание

моргает или светит в половину накала – дроссель исправен

Повреждение дросселя может быть пяти видов:

обрыв

замыкание разных обмоток

замыкание витков в одной обмотке

неисправность магнитопровода

пробой на корпус

Какой-то из проводов, которым намотан дроссель может просто оборваться. Выявляется это легко.

а на выходе свечения нет:

то считайте что обрыв вы нашли.

Но изоляция может высохнуть или нарушиться.

Найти такое повреждение очень трудно, даже при помощи мультиметра.

Нормальный (не китайский дроссель), имеет примерно следующие сопротивления:

мощностью на 20Вт — сопротивление от 55 до 60 Ом

мощностью на 40Вт – сопротивление от 24 до 30 Ом

мощностью на 80Вт – сопротивление от 15 до 20 Ом

Сердечник дросселя выполнен из ферромагнитных материалов. А они (ферриты), довольно капризны сами по себе.

Еще в сердечниках из-за механических нагрузок могут измениться специальные зазоры.

Однако опять же, чтобы понять проблему, вам нужно знать первоначальные значения данной индуктивности.

Проверять можно и в режиме прозвонки цепи. Если звукового сигнала не будет, значит пробоя нет.

Все современные модели выпускаются с электронными дросселями без стартеров.

Начинать лучше с предохранителя. Вызваниваете его целостность в режиме прозвонки.

Еще внимательно проглядите все места пайки. Какие-то ножки могут отвалиться и контакт пропадет.

Данные сопротивлений берите из таблиц в интернете, согласно их расцветки.

И сравнивайте с теми фактическими замерами, которые у вас получились.

[Принцип метода LAMP — простой и быстрый метод амплификации генов]

Сохранить цитату в файл

Формат:

Резюме (текст)PubMedPMIDAbstract (текст)CSV

Добавить в коллекции

Создать новую коллекцию
Добавить в существующую коллекцию

Назовите свою коллекцию:

Имя должно содержать менее 100 символов

Выберите коллекцию:

Не удалось загрузить вашу коллекцию из-за ошибки
Повторите попытку

Добавить в мою библиографию

Моя библиография

Не удалось загрузить делегатов из-за ошибки
Повторите попытку

Ваш сохраненный поиск

Название сохраненного поиска:

Условия поиска:

Тестовые условия поиска

Эл. адрес:

(изменить)

Который день?

Первое воскресеньеПервый понедельникПервый вторникПервая средаПервый четвергПервая пятницаПервая субботаПервый деньПервый рабочий день

Который день?

ВоскресеньеПонедельникВторникСредаЧетвергПятницаСуббота

Формат отчета:

SummarySummary (text)AbstractAbstract (text)PubMed

Отправить максимум:

1 шт. 5 шт. 10 шт. 20 шт. 50 шт. 100 шт. 200 шт.

Отправить, даже если нет новых результатов

Необязательный текст в электронном письме:

Создайте файл для внешнего программного обеспечения для управления цитированием

Обзор

. 2004 г., июнь; 54 (1): 107–12.

doi: 10. 2222/jsv.54.107.

[Статья в

Японский]

Хироши Ушикубо ¹

принадлежность

¹ EIKEN CHEMICAL CO., LTD Маркетинговый отдел Группа молекулярной генетики Munekawa Bldg., 12-8, Ryougoku 1-chome, Sumida-ku, Tokyo 130-0026, Japan. [email protected]

PMID:
15449911
DOI:
10.2222/jsv.54.107

Бесплатная статья

Обзор

[Статья в

Японский]

Хироши Ушикубо.

Уирусу.

2004 9 июня0005

Бесплатная статья

. 2004 г., июнь; 54 (1): 107–12.

doi: 10.2222/jsv.54.107.

Автор

Хироси Ушикубо ¹

принадлежность

¹ EIKEN CHEMICAL CO., LTD Маркетинговый отдел Группа молекулярной генетики Munekawa Bldg., 12-8, Ryougoku 1-chome, Sumida-ku, Tokyo 130-0026, Japan. [email protected]

PMID:
15449911
DOI:
10.2222/jsv.54.107

Абстрактный

До сих пор тест на нуклеиновые кислоты (NAT) использовался в различных областях, включая диагностику инфекционных заболеваний. Однако из-за сложных процедур и относительно высокой стоимости он не нашел широкого применения во многих реальных диагностических приложениях. Поэтому мы разработали простую и быструю технологию амплификации генов, метод петлевой изотермической амплификации (LAMP), который показал выдающиеся результаты, превосходящие по эффективности традиционные методы амплификации генов. Метод LAMP приобретает три основных черты: (1) все реакции можно проводить в изотермических условиях; (2) эффективность амплификации чрезвычайно высока, и можно получить огромное количество продуктов амплификации; и (3) реакция высокоспецифична. Кроме того, разработанный на основе стандартного метода LAMP быстрый метод LAMP путем добавления в петлевые праймеры может сократить время амплификации с предыдущего 1 часа до менее чем 30 минут. В качестве побочного продукта амплификации образуется огромное количество белого осадка пирофосфата магния, поэтому возможно прямое визуальное обнаружение без использования каких-либо индикаторов реакции и детектирующего оборудования. Мы считаем, что технология LAMP с интеграцией этих функций может по праву применяться для клинического генетического тестирования, анализа пищевых продуктов и окружающей среды, а также NAT в различных областях.

Цитируется

Быстрое и простое обнаружение Escherichia coli методом петлевой изотермической амплификации в образцах мочи.
Рамезани Р., Кардуст Паризи З., Горбанмер Н., Миршафи Х.
Рамезани Р. и соавт.
Авиценна J Med Biotechnol. 2018 г., октябрь-декабрь; 10 (4): 269-272.
Авиценна J Med Biotechnol. 2018.
PMID: 30555663
Бесплатная статья ЧВК.
Чувствительное и быстрое обнаружение плазмидного гена устойчивости к колистину mcr-1 в изолятах Enterobacteriaceae с помощью петлевой изотермической амплификации.
Цзоу Д., Хуан С., Лэй Х., Ян З., Су Ю., Хе Х., Чжао Ц., Ван Ю., Лю В., Хуан Л.
Цзоу Д и др.
Фронт микробиол. 2017 29 ноября; 8:2356. doi: 10.3389/fmicb.2017.02356. Электронная коллекция 2017.
Фронт микробиол. 2017.
PMID: 29238331
Бесплатная статья ЧВК.
Быстрая идентификация ценного травяного шафрана с помощью петлевой изотермической амплификации (LAMP) на основе внутренней транскрибируемой последовательности спейсера 2 (ITS2).
Чжао М., Ши И, Ву Л, Го Л, Лю В, Сюн С, Ян С, Сунь В, Чен С.
Чжао М. и др.
Научный представитель 2016 г. 5 мая; 6: 25370. дои: 10.1038/srep25370.
Научный представитель 2016.
PMID: 27146605
Бесплатная статья ЧВК.
Разработка петлевого изотермического анализа амплификации для быстрого обнаружения Yersinia enterocolitica путем нацеливания на консервативный локус.
Ранджбар Р., Афшар Д.
Ранджбар Р. и соавт.
Иран J Microbiol. 2015 авг; 7 (4): 185-90.
Иран J Microbiol. 2015.
PMID: 26697156
Бесплатная статья ЧВК.
Чувствительное и быстрое обнаружение гена металло-бета-лактамазы Нью-Дели с помощью петлевой изотермической амплификации.
Лю В, Цзоу Д, Ли Ю, Ван Х, Хе Х, Вэй Х, Шао С, Ли Х, Шан В, Ю К, Лю Д, Ли И, Го Дж, Инь З, Юань Дж.
Лю В. и др.
Дж. Клин Микробиол. 2012 май; 50(5):1580-5. doi: 10.1128/JCM. 06647-11. Epub 2012, 22 февраля.
Дж. Клин Микробиол. 2012.
PMID: 22357496
Бесплатная статья ЧВК.

Просмотреть все статьи «Цитируется по»

Типы публикаций

термины MeSH

вещества

Полнотекстовые ссылки

J-STAGE, Японский агрегатор научно-технической информации, электроника

Укажите

Формат:

ААД

АПА

МДА

НЛМ

Отправить по номеру

Тесты на амплификацию нуклеиновых кислот (МАНК)

Тест на амплификацию нуклеиновых кислот или МАНК — это тип вирусного диагностического теста на SARS-CoV-2, вирус, вызывающий COVID-19. МАНК обнаруживают генетический материал (нуклеиновые кислоты). МАНК для SARS-CoV-2 специфически идентифицируют последовательности РНК (рибонуклеиновой кислоты), которые составляют генетический материал вируса.

МАНК для тестовых образцов SARS-CoV-2 из верхних или нижних дыхательных путей. Тип образца, собранного при тестировании на SARS-CoV-2, зависит от проводимого теста и инструкций производителя. См. документ CDC по сбору и обработке клинических образцов для тестирования на COVID-19.

Процедура МАНК сначала амплифицирует или делает множество копий генетического материала вируса, если таковой присутствует в образце человека. Амплификация этих нуклеиновых кислот позволяет МАНК обнаруживать очень небольшие количества РНК SARS-CoV-2 в образце, что делает эти тесты высокочувствительными для диагностики COVID-19.. Другими словами, МАНК могут надежно обнаруживать небольшие количества SARS-CoV-2 и вряд ли дадут ложноотрицательный результат на SARS-CoV-2.

МАНК могут использовать множество различных методов для амплификации нуклеиновых кислот и обнаружения вируса, включая, помимо прочего:

Полимеразную цепную реакцию с обратной транскрипцией (ОТ-ПЦР)
Изотермическое усиление включая:
- Реакция амплификации никинговой эндонуклеазы (NEAR)
- Опосредованная транскрипцией амплификация (ТМА)
- Петлевая изотермическая амплификация (LAMP)
- Зависимая от геликаз амплификация (HDA)
- Сгруппированные короткие палиндромные повторы с регулярными интервалами (CRISPR)
- Амплитуда смещения нити (SDA)

С начала пандемии COVID-19 количество и типы (методы и технологии) МАНК, разрешенных Управлением по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA) для экстренного использования для выявления SARS-CoV-2, увеличились. FDA, вероятно, разрешит использование дополнительных методов МАНК в будущем.

МАНК были разрешены для использования в различных условиях, например, в лабораторных условиях обученным персоналом (в лаборатории) или в условиях оказания медицинской помощи (POC). Некоторые МАНК можно даже вводить самостоятельно дома или в других местах, не относящихся к здравоохранению. Некоторые МАНК считаются экспресс-тестами, которые проводятся в месте взятия образца или рядом с ним и могут предоставить результат в течение нескольких минут, тогда как время для выполнения лабораторных МАНК составляет от менее часа до более суток. Уровень чувствительности для обнаружения генетического материала SARS-CoV-2 в образце также варьируется в зависимости от методов и применения МАНК. Чувствительность зависит от теста, но лабораторные МАНК обычно имеют более высокую чувствительность, чем тесты POC или самостоятельные тесты.

Поскольку лабораторные МАНК считаются наиболее чувствительными тестами для выявления SARS-CoV-2, их также можно использовать для подтверждения результатов тестов с более низкой чувствительностью, таких как POC МАНК или тесты на антигены.

Как проверить лампу днат на работоспособность: Как проверить лампу днат на работоспособность

Закрытое акционерное общество
Институт «Севзапэнергомонтажпроект»

Как проверить лампу днат на работоспособность: Как проверить лампу днат на работоспособность

Как проверить днат лампу

Дождитесь окончания поиска во всех базах.

Схема подключения лампы ДНАТ

Как проверить метало-галогенная лампу?

Расстояние от лампы до макушки конопли

Изу для днат

Как подключить лампу ДРЛ 250 без дросселя

Как подключить ЭПРА / ЭмПРА

Как проверить дроссель днат

[Принцип метода LAMP — простой и быстрый метод амплификации генов]

Сохранить цитату в файл

Добавить в коллекции

Добавить в мою библиографию

Ваш сохраненный поиск

Создайте файл для внешнего программного обеспечения для управления цитированием

принадлежность

Автор

принадлежность

Абстрактный

Похожие статьи

Цитируется

Типы публикаций

термины MeSH

вещества

Тесты на амплификацию нуклеиновых кислот (МАНК)
