Ток утечки в квартире, доме, УЗО, автомобиле, как проверить самостоятельно с помощью мультиметра

С утечкой тока довольно часто сталкиваются профессиональные электрики во время обследования электропроводки, особенно старой, электроприборов ненадлежащего качества и другого электрооборудования. Проблема тока утечки также довольно часто встречается и при эксплуатации автомобилей и обуславливает быструю разрядку аккумуляторной батареи. В этой статье будут рассматриваться действия по выявлению утечек электричества относительно домашней сети 220В, но принципиальных различий между ней и автомобильной электросетью нет.

Причины возникновения утечки тока довольно банальны, со временем изнашивается защитная изоляция провода, меняются её характеристики. При неправильной эксплуатации проводки на изоляции провода появляются заломы, трещины, потёртости. Главная задача изоляции проводки и токопроводящих элементов — защищать человека от поражения электрическим током и предотвратить утечку электричества.

Даже новые электроприборы и проводка имеют небольшие утечки тока. Практически любая изоляция не идеальна, особенно это касается дешевого кабеля низкой ценовой категории. На дешевой электропроводке, как правило, с завода есть микротрещины, она менее устойчива к температурным и перепадам влажности, часто встречаются мелкие дефекты толщины. Неправильная эксплуатация, перегрев провода при нагрузках превышающих расчетные — всё это выводит изоляцию из строя и приводит к утечкам тока.

Утечку тока можно определить по следующим характерным признакам – прикосновение к корпусу электроприбора, стене, трубопроводу вызывает легкое покалывание в кончиках пальцев. Но будьте осторожны — величина истекания не превышающая величину в 10 мА считается безопасной, но ток утечки более 30 мА смертельно опасен.

Если у вас возникло подозрение на утечку тока, необходимо сразу обесточить помещение и вызвать профессионалов. Автомобиль со значительными утечками также эксплуатировать небезопасно. Вторым признаком утечек тока является непропорционально использованию повышенный расход и как следствие большие счета за электроэнергию или разрядка аккумулятора в автомобиле.

Какими приборами можно зафиксировать утечку электричества?

Специалисты электролаборатории используют профессиональный прибор для измерения сопротивления изоляции — мегаомметр. Такие приборы стоят довольно дорого, в быту не используются.

У многих дома или в гараже, можно встретить бытовой мультиметр и индикаторную отвёртку, ими и можно самостоятельно приблизительно обнаружить место утечки тока или электроприбор с дефектной изоляцией.

Что бы с помощью «бытового мультиметра» проверить сопротивление изоляции электроприбора, необходимо обязательно полностью отключить проверяемый прибор от электросети. На мультиметре перевести регулятор в положение 20 МОм. Одним щупом прикоснуться к штырю вилки, вторым металлической части электроприбора, лучше последовательно в нескольких местах. Если на дисплее отображается цифра «1», то тока утечки нет, изоляция исправна, показатели на экране ниже единицы свидетельствуют о токах утечки и чем ниже показатель, тем больше ток утечки.

Если у вас нет мультиметра, то обнаружить утечку можно обычной, даже самой дешевой индикаторной отвёрткой. Современные индикаторы чувствительны даже к небольшим токам. Алгоритм действий еще проще, необходимо включить прибор в сеть и коснуться жалом отвертки до металлических частей прибора, трубопровода или стен в нескольких местах. Лучше предварительно затенить помещение, если ток утечки присутствует, индикатор засветится с разной степенью интенсивности.

Как отыскать место утечки в электропроводке или кабеле

Найти дефект изоляции в скрытой проводке без специального оборудования невозможно. В этом случае необходимо вызывать специалисты электротехнической лаборатории. В открытой можно визуально внимательно осмотреть провод на предмет повреждений изоляции, особенно в местах соприкосновения кабеля со стенами, стояками, металлическими деталями.

Средства защиты человека от токов утечки

Для защиты от утечек тока в распределительном щитке устанавливаются УЗО или АВДТ (дифавтомат). В случае возникновения, даже небольшого, но опасного для человека тока утечки, УЗО или АВДТ моментально отключат подачу электричества. Правильная работа активного защитного электрооборудования гарантированно только при наличие рабочего заземления. Еще очень важно выбрать качественную автоматику и протестировать её. Все это могут выполнить специалисты наше электроизмерительной лаборатории. Не экономьте на своей безопасности!

защита, опасность, признаки, причины и способы устранения

При превышении нагрузки в замкнутой электросети иногда возникает утечка тока. Нагрузкой становятся различные проводящие объекты – человеческое тело, батареи, ванна, электрические приборы. Чрезмерно большой ток утечки представляет опасность для жизни, имеет риски повреждения бытовой техники. По этой причине стоит разобраться, как обнаружить и защититься от явления.

Содержание

Что такое утечка тока
Направленность тока при утечке
Причины возникновения утечки тока
С электроприбора в квартире или доме
В скрытой проводке в доме или квартире
Чем опасна утечка
Характерные признаки
Как проверить и найти ток утечки своими руками
Индикаторная отвертка
Работа с мультиметром
Прозвонка мегаомметром
Как определить, поврежден ли электроприбор
Поиск проблем в электропроводке
Средства защиты

Что такое утечка тока

Схема поражения человека электричеством

В ГОСТах 61140-2012 и 30331. 1-2013 дано определение понятия. Токовая утечка – это протекание электротока в грунт, к открытым, проводящим, сторонним предметам или защитным проводникам в нормальных рабочих условиях.

Ток направляется от фазы к земле по непредназначенному для этого маршруту:

корпусу бытового оборудования – стиральных или посудомоечных машин, бойлеров, электрических плит;
металлическим трубам водопроводной или газопроводной магистрали;
сырому штукатурному слою квартиры или дома;
иным токопроводящим путям.

Явление возникает в условиях повреждения изоляции в процессе старения, перегрузки домашнего оборудования или механических повреждений проводки.

Направленность тока при утечке

Ток утечки в землю

Направление токов зависит от типа заземления:

Изолированная нейтраль IT – утечка осуществляется через изоляционный слой к токопроводящим элементам. С них по проводникам она отводится в область растекания.
Схема TN с глухим заземлением нейтрали – утечка проходит по REN-шине до вводного устройства защиты.
Система ТТ – утечка выполняется через основную изоляцию от токоведущих до открытых проводящих элементов. По проводнику и заземлителю ток направляется в локальный грунт.

Направление и путь тока в схемах IT и ТТ одинаковы.

Причины возникновения утечки тока

Утечка возникает даже при функционировании оборудования в штатном режиме, но опасность появляется, когда превышен предел дифференциального тока. Допустимая норма может увеличиваться в нескольких случаях.

С электроприбора в квартире или доме

Пробой на корпус в системах: А) TN-C-S, В) TN-C

Напряжение возникает на корпусе бытовой техники (чаще всего водонагревателя или машинки-автомат). Причина заключается в повреждениях ТЭНа или разрывах изоляции. В трехпроводной или двухпроводной схеме подключения оборудования явление проявляется по-разному:

Трехпроводное подключение прибора по схеме TN-C-S. При пробоях заземленного корпуса утечка направляется на шину PE. Электромагнитная или тепловая защита автовыключателя на линии питания активируется.
Двухпроводное подключение прибора с заземлением типа TN-C. Утечка не приведет к срабатыванию автовыключателя и техника продолжит работать до момента образования дифференциального тока. Явление произойдет при касании к корпусу, элементу здания или труб водоподачи. Проводником утечки от прибора к земле будет человек.

Наибольшую опасность для жизни представляет двухпроводной тип подключения.

В скрытой проводке в доме или квартире

Повреждение изоляции кабеля скрытой проводки

При скрытой организации проводки существуют риски повреждения изолированных жил кабеля. Они происходят в таких случаях:

Превышение нормативного срока эксплуатации. Квартира в доме застройки 50-90-х годов ХХ века оснащается алюминиевой или медной проводкой. Согласно ВСН 58-88 медные токоведущие жилы заменяются 1 раз в 30 лет, алюминиевые – 1 раз в 30 лет.
Неправильное использование. Перегрузка электросети приводит к нагреву и разрушению изоляции кабеля питания.
Механические повреждения проводников тока. Возникают, когда нарушена технология монтажа или неправильно просверливались стены.

Изоляция имеет постоянную величину сопротивления, но при подозрениях на утечку ее необходимо проверить.

Чем опасна утечка

Поражение человека током

Если изоляционный слой теряет сопротивление, человек, прикоснувшись к корпусу бытовой техники, оболочке провода, вилке штепсельного типа, розетке, трубе водопровода или отопления, стен жилого здания, выступит в роли проводника. Через его тело ток утечки поступит в землю. При этом существуют риски частичного поражения или летального исхода.

Токовая утечка повлияет на качество энергопотребления. В доме могут не работать некоторые потребители, но даже при выключенном состоянии техники на электросчетчике отразиться затрата электричества.

Заземление электроприборов предотвратит удары тока при касании к корпусу. В этом случае точка фиксации проводящего кабеля начнет интенсивно выделять тепло, что станет причиной возгорания проводки.

Характерные признаки

Путь тока утечки через поврежденный выпрямительный диод

Узнать токовую утечку можно по следующим признакам:

легкое покалывание при касании к стенке, трубам, бытовой техники;
увеличенный расход электроэнергии без видимых причин;
начинает выбивать пробки при включении нескольких приборов;
помехи и шумы от работающего радиоприемника;
электроприборы при включении в сеть не работают;
удары тока в ванной при проведении водных процедур.

Для устранения явления нужно выявить его причину.

Как проверить и найти ток утечки своими руками

Индикаторная отвертка

В домашних условиях можно применить простой метод – проверку утечки измерительными приборами.

Индикаторная отвертка

Инструментом можно найти фазу на предметах-проводниках. Кончиком отвертки необходимо прикоснуться к различным участкам. Загорание лампочки свидетельствует о нарушении изоляционного слоя.

Работа с мультиметром

Прибор используется в режиме омметра для уточнения показателей сопротивления. Понадобится включить мультиметр, перевести его на омметр, щупами посмотреть показатели между корпусами техники и каждым из штырей. Об утечке свидетельствует величина больше 20 мОм.

Показатель меньше 5 мА не является опасным при надежном заземлении электроприборов.

Прозвонка мегаомметром

Бытовую технику понадобится отключить от сети. Поскольку прибор умеет находить повреждения на нечувствительном к напряжению оборудовании, понадобится прикоснуться к нему щупами. Вращая рукоятку, генерируют напряжение. Утечка выявляется если сопротивление более 20 мОм.

При резком скачке напряжения от 500 до 1000 В слаботочная электроника выходит из строя.

Как определить, поврежден ли электроприбор

Приборы с металлическим корпусом при попадании на них фазного напряжения становятся опасными для жизни. Определить утечку можно так:

Прикоснуться отверткой с неоновым индикатором к неокрашенной металлической части. Слабое свечение лампочки говорит об утечке. Проверка проводится на двух полярностях подключения.
Выключить оборудование, достав вилку из сети. Выключатель в помещении привести в рабочий режим. Одним щупом мультиметра прикоснуться к прибору, другим – к розетке. Измерения производятся в обеих полярностях.

Не касайтесь руками бытовой техники.

Поиск проблем в электропроводке

Поврежденная цепь скрытой проводки часто становится причиной поражения током при ремонтно-отделочных работах. Наличие утечки легко проверить транзисторным радиоприемником.

Устройство настраивают на улавливание средней и длинной волны, прослушку станции в режиме молчания. Радиоприемник включают на полную громкость и начинают поиск, проводя им практически по стене. Шумы динамика и фоновые помехи говорят о повреждении коммуникаций.

Средства защиты

Устройство защитного отключения (УЗО)

Чтобы обезопасить себя от поражения током, а бытовую технику от поломок, используются следующие методы защиты:

заземление всех домашних приборов и устройств;
установка ШДУП (шины дополнительного выравнивания потенциалов) в ванной комнате;
установка УЗО, который реагирует на суммарные показания около 100 мА и быстро выключает приборы;
установка дифавтомата, отключающего электричество только на поврежденных участках;
замена распаечных колодок в щитке и соединение их качественными клеммами;
прокладка новой электрической линии с качественной изоляцией.

Организация защиты требует соблюдения норм безопасности и профессиональных навыков, поэтому понадобится помощь специалистов.

Обнаружение утечки тока позволит защитить человека от травм или смерти, предотвратит поломки техники. Самостоятельные изменения стоит проводить с соблюдением техники безопасности, а линию защиты организовывать с задействованием квалифицированных электриков.

причины и меры защиты

Утечка тока в землю — достаточно распространенное и популярное понятие. Большинство людей используют его в разговорно-бытовой жизни, но не все понимают его физическую природу и не до конца осознают масштаб вредного воздействия этого явления. Для людей, не сведущих в тонкостях электротехники, достаточно будет знать, что под этим понятием следует понимать протекание тока от фазы к земле по нежелательному и неподходящему пути, то есть по корпусу оборудования , металлические трубы или фитинги, мокрая штукатурка дома или квартиры и других токопроводящих конструкций. Условиями течи являются нарушение целостности изоляции, которое может быть вызвано старением, термическим напряжением, обычно вызванным перегрузкой электрооборудования или механическими повреждениями. В этой статье мы расскажем читателям сайта Электроэксперт, чем опасна утечка тока в квартире, каковы причины ее возникновения и меры защиты дома.

Почему это опасно?
Характеристические знаки
Как определить, поврежден ли прибор?
Устранение проблем с проводкой
Средства защиты

Почему это опасно?

Электрическая изоляция не может быть идеальной, поэтому при работе потребителя электроэнергии даже в случае его полной исправности всегда имеет место утечка тока, величина которой мизерна и опасности для человека не представляет. При частичном или полном нарушении изоляции значения токов утечки увеличиваются и могут представлять серьезную угрозу для здоровья и жизни человека. Проще говоря, в случае потери сопротивления изоляции при прикосновении к корпусу электроприбора, оболочке кабеля, вилке или розетке, водопроводу или системе отопления, стене дома или квартиры тело человека будет выступать проводником, через который токи утечки уходят на землю. Последствия могут быть очень печальными, даже фатальными.

Не забывайте, что наличие утечки в электрохозяйстве дома и квартиры может повлиять на расход электроэнергии. При наличии этого явления в электропроводке, даже если все потребители будут отключены, электросчетчик зафиксирует потребление электроэнергии.

Характерные признаки

Владея понятием о том, что такое утечка электроэнергии, о причинах возникновения и сопутствующих опасных последствиях, владельцу дома или квартиры не мешает знать, как определить электрооборудование с пониженным сопротивлением изоляции. Для начала следует твердо усвоить, если при прикосновении к электроприбору, трубопроводам или стенам в помещении ощущается даже едва ощутимое воздействие электричества, происходит утечка тока в электросети дома или квартиры. Потеря сопротивления изоляции может произойти как в неисправных потребителях электроэнергии, так и в проводке. Распространенным признаком опасности является поражение электрическим током в ванной комнате.

Как определить, поврежден ли прибор?

Мегаомметр является классическим средством измерения сопротивления изоляции, но так как в бытовых товарах такой прибор встречается довольно редко, то для этой цели можно использовать самые простые и доступные средства измерения, такие как индикатор напряжения и мультиметр.

Другой вариант — проверить утечку тока с помощью индикатора напряжения. Этот метод проверки можно использовать, если испытуемое устройство имеет металлический корпус. В случае возникновения сомнений в исправности и безопасности использования устройства наличие или отсутствие протечки можно проверить индикаторной отверткой, предназначенной для поиска фазы в сети. Для этого при включенном потребителе коснитесь кончиком индикаторной отвертки металлического корпуса электроприбора, если происходит даже слабое обнаружение фазоискателя, проверяемый потребитель неисправен и опасен. Подробнее о том, как пользоваться индикаторной отверткой, мы рассказывали в отдельной статье.

Утечка тока на корпус в устройстве с металлической оболочкой может быть вызвана не только потерей сопротивления изоляции. Причиной этого может быть разомкнутая перемычка, заземляющая металлический корпус изделия, в том случае, если предусмотрена система заземления.

Важно! Во время осмотра необходимо соблюдать осторожность, чтобы не касаться руками металлического корпуса изделия и острия отвертки.

Проверить мультиметром. Проверка изоляции мультиметром производится только на обесточенном оборудовании. Перед проверкой измерительный прибор необходимо перевести в режим измерения сопротивления на 20 МОм. Закрепите щуп мультиметра на корпусе проверяемого изделия, второй – на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штифта и с заменой полярности щупов. На работающем электрооборудовании на шкале измерительного прибора должна отображаться бесконечность. В противном случае пользоваться электрооборудованием нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте.

Проверить мегомметром. Порядок проверки такой же, как и в случае с мультиметром. Используя мегомметр, необходимо помнить, что при вращении рукоятки на выходе этого прибора генерируется напряжение от 500 до 1000 Вольт, способное навсегда вывести из строя слаботочные электронные компоненты.

О том, как пользоваться мегаомметром, мы рассказали в отдельной статье на сайте!

Устранение неполадок с электропроводкой

Утечка в скрытой электропроводке дома или квартиры может привести к поражению электрическим током при оштукатуривании стен или поклейке обоев. Как его обнаружить без привлечения специалистов и использования специальных приборов. Существует проверенный способ проверки скрытой электропроводки дома или квартиры на наличие утечек с помощью транзисторного радиоприемника, имеющего средний и большой диапазоны приема. Перед проверкой необходимо отключить все потребители электроэнергии. Далее нужно пройтись с приемником, предварительно настроенным на частоту, на которой нет вещания радиостанций, в непосредственной близости от стен в местах прокладки проводки. При приближении к проблемному месту динамик ресивера начнет характерно звучать.

Средства защиты

Для надежного исключения случаев электротравматизма в доме необходимо оборудовать домашнюю электрическую сеть средствами защиты от утечки, в качестве которых в настоящее время широко применяются выключатели защитного отключения (УЗО) и дифференциальные выключатели . О том, как выбрать УЗО по току, мы рассказали в отдельной статье.

Альтернативой является использование дифференциального автомата, который сочетает в себе УЗО и автоматический выключатель. Дифавтомат также поможет защитить от неблагоприятного события, ведь сеть моментально сработает и обесточится в случае опасности.

Подробнее о том, почему стоит использовать УЗО, смотрите в видео:

Вот мы и рассмотрели, что такое утечка тока в квартире и доме, каковы причины ее возникновения, а также меры защиты дома . Надеемся, информация была для вас полезной и интересной!

Будет полезно прочитать:

Что опаснее: переменный ток или постоянный
Основные неисправности в электропроводке
Как обнаружить короткое замыкание в сети

Опубликовано:
21.03.2017
Обновлено: 03.11.2017

Пока без коментариев

Как измерить ток утечки цифровым мультиметром?

Что такое ток утечки? Ток утечки в электрической цепи — это один из типов проблем с током, который течет из цепи в «землю».

Чтобы понять заземление, представьте себе обычную заземленную розетку в США. Розетка с заземлением — это розетка с тремя отверстиями вместо двух. Чуть большее отверстие, расположенное под двумя вертикальными прорезями, — это земля.

Позволяет безопасно возвращать электричество из цепи в случае «короткого замыкания». Без заземления короткое замыкание было бы опасно для цепи, для используемого вами устройства или для вас.

Обычно электрический ток течет от положительной стороны (правое отверстие) к отрицательной стороне слева, с заземлением для безопасного «возврата» электричества.

Если оставить в стороне пример с розетками, любая электрическая цепь работает именно так. В нормальной цепи почти нет утечки из цепи в землю.

Проблема тока утечки заключается в утечке тока из нормальной цепи, которая течет от плюса к минусу в заземленную часть цепи. В лучшем случае это означает потерю эффективности, но ток утечки также может вызвать множество других проблем.

Почему ток утечки является проблемой?

Хотя небольшая утечка всегда будет иметь место, заметное изменение может быть опасным или даже фатальным. Неправильно заземленное устройство может попасть в человека, чего мы всегда хотим избежать.

При работе с электричеством мы всегда хотим держать его подальше от себя и держать в цепи.

На менее серьезном уровне распространенная проблема с током утечки заключается в том, что он без необходимости отключает некоторые розетки GFCI или просто вызывает повышение напряжения, что может вызвать проблемы в приборах или цепях, с которыми вы работаете.

Иногда такое повышение напряжения может «взорвать» ваше устройство. В других случаях ток утечки может свидетельствовать о повреждении изоляции, что является проблемой, которую следует устранять как можно скорее. Опять же, мы хотим, чтобы электричество оставалось внутри цепи, а также внутри изоляции.

Измерение утечки как тока

Многие измерения, которые вы выполняете с помощью мультиметра, являются измерениями напряжения. Напряжение — это общая мощность цепи или электрического компонента. С током утечки вы хотите измерить ток.

Если напряжение можно сравнить с измерением ширины классической водопроводной трубы, показывающей, сколько воды может пройти через нее в любое время, то ток будет мерой того, сколько воды действительно проходит через нее. В электрической цепи ток является мерой того, сколько электричества протекает через цепь.

Чтобы измерить ток, вам придется перехватить цепь. Таким образом, вы технически строите обход текущего потока, на котором вы измеряете ток. Это также означает, что вам придется временно разорвать цепь.

Как измерить ток утечки с помощью мультиметра

Многие цифровые мультиметры имеют функцию, позволяющую измерять ток. Как вы понимаете, это значительно упрощает выполнение теста.

Перед тем, как приступить к измерению тока утечки, дважды проверьте свое руководство, чтобы узнать, куда вставлять щупы. Помните, что не каждый тест требует, чтобы ваши лиды находились в одной и той же позиции.

После того, как вы установили на мультиметре текущую настройку и разместили провода в нужном месте. Если у вас есть цифровой мультиметр с ручным управлением, выберите правильный диапазон.

Если вы не уверены в диапазоне, лучше начать с высокого уровня и постепенно снижаться, пока не окажетесь в нужном диапазоне. Это предотвращает перегрузку счетчика.

Теперь поместите каждый провод в одну точку цепи так, чтобы один конец был ниже другого. Лучший способ сделать это — использовать чистые и полностью закрытые зажимы типа «крокодил».

Как только зажимы будут на месте, это создаст перехват, о котором мы говорили ранее. Через некоторое время вы можете прочитать ток на экране.

Как измерить ток утечки с помощью токоизмерительных клещей

Если вы подозреваете, что регулярно сталкиваетесь с током утечки, возможно, вы захотите инвестировать в токоизмерительные клещи. Как следует из названия, это оборудование идеально подходит для измерения тока утечки.

Многие цифровые мультиметры имеют токоизмерительные клещи, доступные в качестве аксессуара, но вы также можете приобрести их как отдельный продукт.

Чтобы использовать клещи для измерения тока утечки, поместите клещи клещей вокруг проводника. Это автоматически запускает процесс считывания и устраняет перехват цепи, как мы видели при измерении тока утечки с помощью цифрового мультиметра.

Как измерить ток утечки в автомобиле

Одним из распространенных мест, где вы можете обнаружить ток утечки, является ваш автомобиль. Поскольку это так распространено, мы хотим обсудить это отдельно, хотя основы не будут отличаться от того, что мы обсуждали до сих пор.

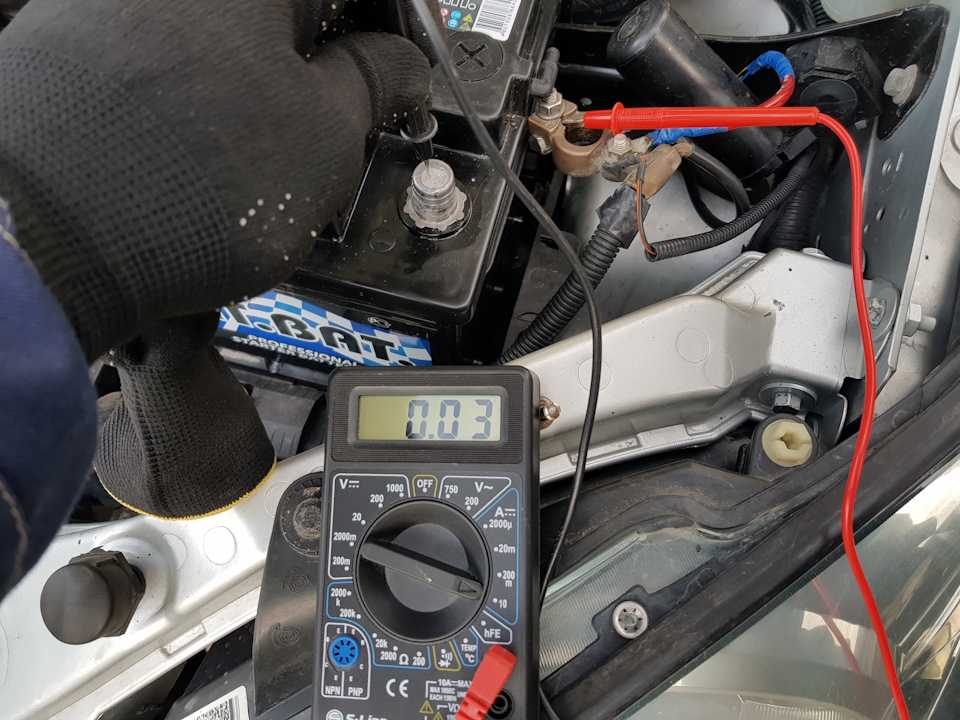

Для измерения тока утечки в автомобиле убедитесь, что ваш автомобиль выключен и ключ не находится в замке зажигания.
