Как удлинить провода в розетке для электроплиты: Как увеличить длину провода от любого электроприбора, чтобы это было незаметно?

Как перенести электроплиту в другое место

Часто, при ремонте и переустройстве кухни или при покупке нового кухонного гарнитура, возникает необходимость в переносе розетки для электроплиты. Так как такая розетка всего одна, мы жестко привязаны к месту её установки и смонтировать электроплиту или электрическую варочную панель в другое место не можем, хотя, нередко, для того чтобы кухня была максимально удобной и практичной, это нужно сделать.

Есть несколько различных способов переноса розетки для электроплиты, в том числе простых, с которыми вы справитесь сами, но такие решения менее надежные и даже, зачастую, опасные. Более же сложные, основательные, правильные способы переноса силовой розетки, потребуют определенного опыта и инструмента, но обеспечат максимальную надежность, удобство обслуживания и эксплуатации, а кроме того, такой монтаж не будет портить внешний вид кухни.

Сейчас мы рассмотрим три самых распространенных способа переноса розетки для электроплиты, а уж какой из них выбрать решать вам. Кстати, даже если вы решили доверить перенос розетки профессионалу, вызвав для этого электрика, обязательно ознакомьтесь со всеми вариантами, чтобы проконтролировать его работу.

Удлинитель для электроплиты

Самый простой способ перенести электроплиту или варочную панель, на некоторое удаление от силовой розетки на кухне — это воспользоваться удлинителем.

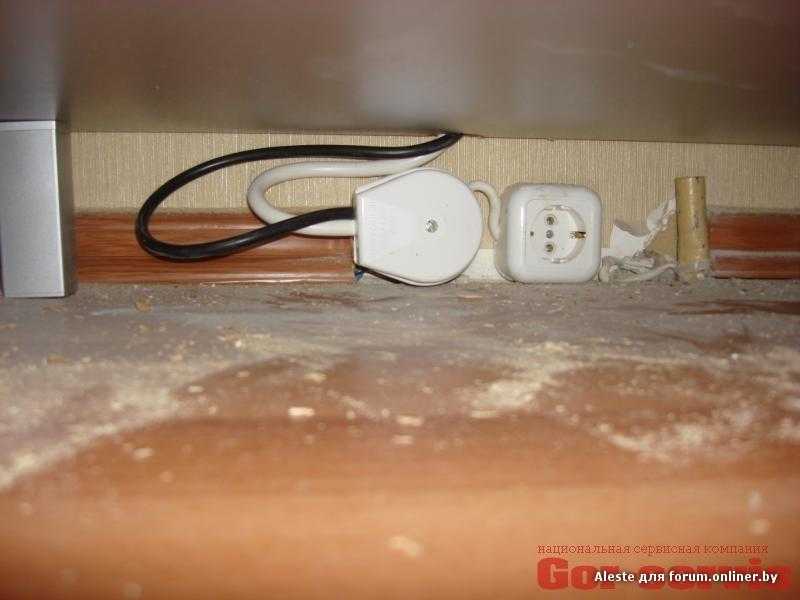

Тут всё просто, вилку удлинителя включаем в существующую розетку, сам же разъем подводим к новому месту установки плиты, на этом, собственно, перенос завершен.

Главными достоинствами такого способа переноса являются:

— Простота. Используя удлинитель, любой человек, не обладающий никакими особенными знаниями и навыками в электрике и электромонтаже сможет с легкостью перенести розетку для плиты в нужное для него место.

— Низкая стоимость. Такое решение, скорее всего, будет и самое экономически выгодное, ведь вам нужно будет лишь купить удлинитель для электроплиты.

К сожалению, у такого способа есть и серьезные недостатки , которые делают такой способ переноса нежелательным:

— Отсутствие в продаже удлинителей для электроплит. Довольно сложно найти в продаже удлинитель для электроплиты, особенно если используется трехфазное подключение. Так как электроплита самое энергоёмкое устройство в квартире, в удлинителе для неё применяется кабель большого сечения, а также особая силовая розетка, рассчитанная на высокий ток. Кроме того, большое разнообразия силовых разъемов различных типов, усложняет задачу по подбору.

Скорее всего вам придётся самостоятельно собрать такой удлинитель, купив соответствующий кабель вилку и розетку.

— Ненадежное соединение. При использовании удлинителя, в цепи питания электроплиты появляется несколько лишних соединений, часть из них разъемные, что резко снижает надежность всей системы. Велика вероятность ослабления контактов и их нагрев, что зачастую приводит к возгоранию.

— Вероятность механического повреждения питающего кабеля. Электрический кабель, при переносе электроплиты, чаще всего прокладывается открыто, просто кладётся на пол или проходит в мебели, например, по кухонному гарнитуру. В таких условиях велика вероятность механического повреждения кабеля при различных обстоятельствах – это могут быть и грызуны, и перетирание кабеля, и домашние животные или дети, и просто обрыв в результате неосторожных работ вблизи.

— Портится внешний вид помещения. В повседневной жизни нас окружает множество электроприборов, все они включаются в розетку. Кухня, наверное, одно из самых загруженных различным оборудованием помещение, если правильно не организовать места подключения, в проводах можно просто «утонуть», они будут мешать не только уборке в помещении и перемещению по нему, но и просто раздражать своим видом. Поэтому, лежащий на полу удлинитель для электроплиты, не добавит вашей кухне привлекательности и практичности.

— Вероятность поражения электрическим током человека. Доступные для людей элементы электропроводки, к которым относится и удлинитель, опасны сами по себе возможностью, в определенных условиях, например, при повреждении изоляции, причинить вред здоровью человеку электрическим током. Кроме того, из-за наличия на кухне воды, эти риски значительно возрастают, ведь может произойти прорыв труб или обвязки сантехприборов, а также, что бывает еще чаще, вас могут затопить соседи сверху. В таких условиях использование удлинителя становится особенно опасным.

Как видите, минусов у такого способа больше, чем возможной выгоды, удлинитель следует применять лишь как временное решение, до реализация более надежного, полноценного, всесторонне безопасного, таких что представлены в следующих пунктах нашей статьи.

Замена силового питающего кабеля для электроплиты от щита

Самый надежный, но, в то же время, самый затратный вариант переноса розетки для электроплиты – прокладка нового электрического кабеля от электрощита до необходимого места установки.

При этом вы получаете цельный кабель, который не имеет лишних соединений, повреждений, износа и т.д. – это самый лучший способ переместить розетку для плиты. Кроме того, вы сможете заложить кабель большего сечения и использовать более мощную электроплиту или варочную поверхность.

Плюсы этого способа очевидны:

— Надежность. Решив проложить новый кабель от электрощита до нового места установки силовой розетки, при соблюдении всех правил выбора кабеля и прокладки проводки, вы получите максимально надежное решение, которое будет удовлетворять всем возможным требованиям и прослужит вам долгие годы.

К минусам же стоит отнести:

— Стоимость. Прокладка новой линии до розетки плиты, будет самым дорогим и трудозатратным способом. Эта цена максимальной надежности.

— Время монтажа. Полная замена электропроводки до розетки электроплиты от вводного щита, дело долгое. Если соблюдать все правила монтажа, а также учитывать будущую внешнюю привлекательность такой инсталляции, необходимо приложить много усилий, что соответственно займёт достаточное количество времени.

Чаще всего, силовой кабель для электроплиты перекладывается целиком, когда производится полный ремонт в квартире или доме. В случае, когда требуется полная уверенность в проводке, когда есть возможность совместить перенос с общей реконструкцией и быстро заделать все возможные повреждения.

Самый же оптимальный, на мой взгляд, вариант переноса розетки для варочной панели или электроплиты – наращивание существующего кабеля и прокладка его до нового места установки розетки, по всем правилам и нормам электромонтажа.

Перенос существующей розетки для электроплиты наращиванием кабеля

КАРТИНКА

Этот способ объединяет в себе два предыдущих, сочетая все их достоинства и нивелируя недостатки. При значительно меньшей стоимости работ и необходимых материалов и трудозатрат, этот способ не сильно дороже способа с использованием удлинителем, при этом практически так же надежен как полная замена кабеля.

Порядок действий при удлинении силового кабеля для розетки электроплиты и его прокладки до нового места установки силовой розетки, следующий:

— Отключается подача электричества к месту монтажа в электрощите. Чаще всего, на электроплиту стоит автоматический выключатель самого высокого номинала – 32-40А, такой, скорее всего, будет всего один, не считая вводного, его и нужно выключать. Затем, произвести контрольную проверку, например, индикаторной отверткой, на отсутствие напряжения в месте переноса.

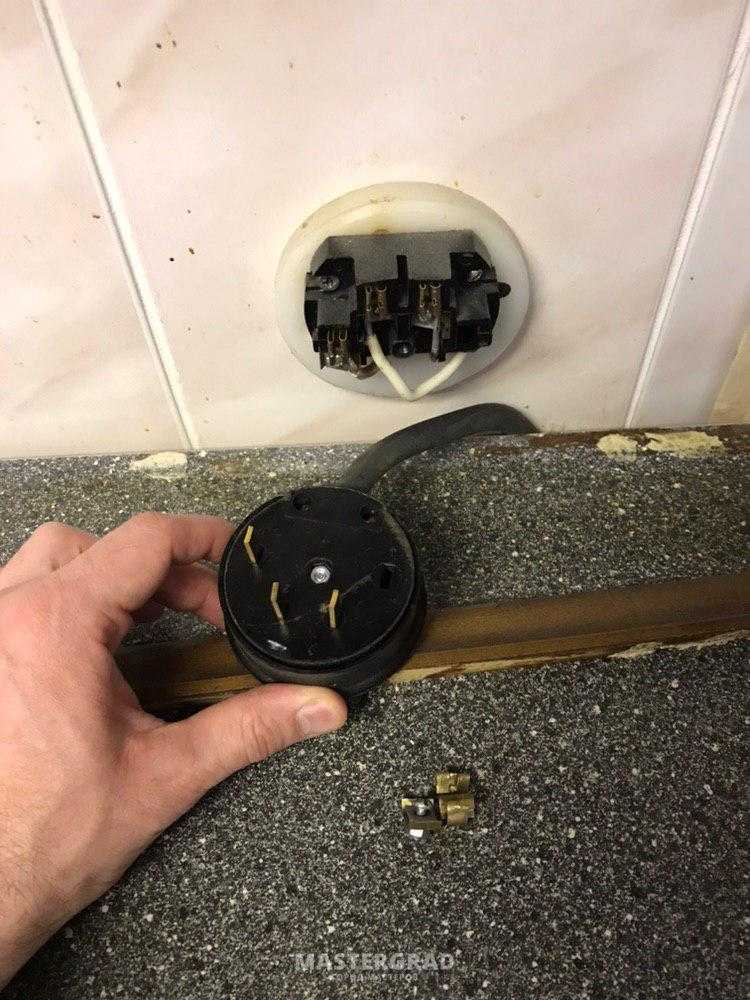

— Снимается старая розетка для электроплиты, определяется тип и сечение силового кабеля. Кроме того, выбирается способ соединения, в зависимости от выбранного варианта монтажа (пункты ниже), способа соединения проводников и т.д. После чего приобретаются соответствующие электротехнические материалы, кабель, крепеж и т.д. Чаще всего для электроплиты используется кабель ВВГнг-LS 3х6 для однофазной сети и 5х2,5 для трехфазной. Дальше же возможны два основных варианта:

— Если в дальнейшем место, где была старая розетка для плиты и трасса от неё до нового места монтажа, будет закрыто, например, кухонным гарнитуром, то можно установить внешнюю распределительную коробку, а от неё, например, в кабель канале, или гофротрубе, закрепленной к стене на клипсы, уже протянуть кабель.

— Если же нужно выполнить скрытую проводу, то в месте соединения устанавливается встраиваемая распределительная коробка (если её еще нет), в которой жилы старого кабеля соединяются по цветам с новым. Выбирается один из разрешенных способов соединения – клеммы, сварка или опрессовка. До нового места установки силовой розетки делается штроба, вкоторой прокладывается выбранный кабель.

Идеально, было бы конечно поднять или опустить его строго по вертикали, перенести или в полу, или по потолку, а затем так же вертикально опустить к нужному месту. Но чаще всего, в бытовых условиях, достаточно перенести кабель, сделав проводку горизонтально по стене и зафиксировать место прокладки кабеля для себя, сделав фото или нарисав план.

— После чего останется лишь установить новую силовую розетку для плиты, она может быть, как накладная, так и встраиваемая, как вам будет удобнее. Если же у вас варочная панель, то достаточно будет оставить кабельный вывод необходимой длины, который затем можно сразу подключить к плите, не покупая дополнительно питающий шнур.

Здесь я не вижу причин описывать недостатки или достоинства этого способа переноса, они и так на виду. Это что-то среднее между первыми вариантами:

– такое решение будет гораздо дешевле полной замены кабеля, но все же обойдётся дороже использования удлинителя

— будет практически таким же надежным как цельный кабель, но всё же будет соединение, которое, чтобы приблизиться к свойствам цельного кабеля, должно быть сделано с соблюдением всех норм и правил

— скорость выполнения такого переноса будет быстрее чем замена всего кабеля до щита, но гораздо медленнее, чем просто установка удлинителя.

В любом случае, если при наращивании все сделать аккуратно и правильно, выбрать хороший кабель и другие материалы, то розетка для электрической плиты на новом месте прослужит вам без каких-либо проблем весь срок службы.

Если же вы знаете как еще можно перенести розетку для электроплиты или у вас появились какие-то вопросы или замечания – обязательно пишите в комментариях к статье, постараюсь всем оперативно ответить.

Часто, при ремонте и переустройстве кухни или при покупке нового кухонного гарнитура, возникает необходимость в переносе розетки для электроплиты. Так как такая розетка всего одна, мы жестко привязаны к месту её установки и смонтировать электроплиту или электрическую варочную панель в другое место не можем, хотя, нередко, для того чтобы кухня была максимально удобной и практичной, это нужно сделать.

Есть несколько различных способов переноса розетки для электроплиты, в том числе простых, с которыми вы справитесь сами, но такие решения менее надежные и даже, зачастую, опасные. Более же сложные, основательные, правильные способы переноса силовой розетки, потребуют определенного опыта и инструмента, но обеспечат максимальную надежность, удобство обслуживания и эксплуатации, а кроме того, такой монтаж не будет портить внешний вид кухни.

Сейчас мы рассмотрим три самых распространенных способа переноса розетки для электроплиты, а уж какой из них выбрать решать вам. Кстати, даже если вы решили доверить перенос розетки профессионалу, вызвав для этого электрика, обязательно ознакомьтесь со всеми вариантами, чтобы проконтролировать его работу.

Удлинитель для электроплиты

Самый простой способ перенести электроплиту или варочную панель, на некоторое удаление от силовой розетки на кухне — это воспользоваться удлинителем.

Тут всё просто, вилку удлинителя включаем в существующую розетку, сам же разъем подводим к новому месту установки плиты, на этом, собственно, перенос завершен.

Главными достоинствами такого способа переноса являются:

— Простота. Используя удлинитель, любой человек, не обладающий никакими особенными знаниями и навыками в электрике и электромонтаже сможет с легкостью перенести розетку для плиты в нужное для него место.

— Низкая стоимость. Такое решение, скорее всего, будет и самое экономически выгодное, ведь вам нужно будет лишь купить удлинитель для электроплиты.

К сожалению, у такого способа есть и серьезные недостатки , которые делают такой способ переноса нежелательным:

— Отсутствие в продаже удлинителей для электроплит. Довольно сложно найти в продаже удлинитель для электроплиты, особенно если используется трехфазное подключение. Так как электроплита самое энергоёмкое устройство в квартире, в удлинителе для неё применяется кабель большого сечения, а также особая силовая розетка, рассчитанная на высокий ток. Кроме того, большое разнообразия силовых разъемов различных типов, усложняет задачу по подбору.

Скорее всего вам придётся самостоятельно собрать такой удлинитель, купив соответствующий кабель вилку и розетку.

— Ненадежное соединение. При использовании удлинителя, в цепи питания электроплиты появляется несколько лишних соединений, часть из них разъемные, что резко снижает надежность всей системы. Велика вероятность ослабления контактов и их нагрев, что зачастую приводит к возгоранию.

— Вероятность механического повреждения питающего кабеля. Электрический кабель, при переносе электроплиты, чаще всего прокладывается открыто, просто кладётся на пол или проходит в мебели, например, по кухонному гарнитуру. В таких условиях велика вероятность механического повреждения кабеля при различных обстоятельствах – это могут быть и грызуны, и перетирание кабеля, и домашние животные или дети, и просто обрыв в результате неосторожных работ вблизи.

— Портится внешний вид помещения. В повседневной жизни нас окружает множество электроприборов, все они включаются в розетку. Кухня, наверное, одно из самых загруженных различным оборудованием помещение, если правильно не организовать места подключения, в проводах можно просто «утонуть», они будут мешать не только уборке в помещении и перемещению по нему, но и просто раздражать своим видом. Поэтому, лежащий на полу удлинитель для электроплиты, не добавит вашей кухне привлекательности и практичности.

— Вероятность поражения электрическим током человека. Доступные для людей элементы электропроводки, к которым относится и удлинитель, опасны сами по себе возможностью, в определенных условиях, например, при повреждении изоляции, причинить вред здоровью человеку электрическим током. Кроме того, из-за наличия на кухне воды, эти риски значительно возрастают, ведь может произойти прорыв труб или обвязки сантехприборов, а также, что бывает еще чаще, вас могут затопить соседи сверху. В таких условиях использование удлинителя становится особенно опасным.

Как видите, минусов у такого способа больше, чем возможной выгоды, удлинитель следует применять лишь как временное решение, до реализация более надежного, полноценного, всесторонне безопасного, таких что представлены в следующих пунктах нашей статьи.

Замена силового питающего кабеля для электроплиты от щита

Самый надежный, но, в то же время, самый затратный вариант переноса розетки для электроплиты – прокладка нового электрического кабеля от электрощита до необходимого места установки.

При этом вы получаете цельный кабель, который не имеет лишних соединений, повреждений, износа и т.д. – это самый лучший способ переместить розетку для плиты. Кроме того, вы сможете заложить кабель большего сечения и использовать более мощную электроплиту или варочную поверхность.

Плюсы этого способа очевидны:

— Надежность. Решив проложить новый кабель от электрощита до нового места установки силовой розетки, при соблюдении всех правил выбора кабеля и прокладки проводки, вы получите максимально надежное решение, которое будет удовлетворять всем возможным требованиям и прослужит вам долгие годы.

К минусам же стоит отнести:

— Стоимость. Прокладка новой линии до розетки плиты, будет самым дорогим и трудозатратным способом. Эта цена максимальной надежности.

— Время монтажа. Полная замена электропроводки до розетки электроплиты от вводного щита, дело долгое. Если соблюдать все правила монтажа, а также учитывать будущую внешнюю привлекательность такой инсталляции, необходимо приложить много усилий, что соответственно займёт достаточное количество времени.

Чаще всего, силовой кабель для электроплиты перекладывается целиком, когда производится полный ремонт в квартире или доме. В случае, когда требуется полная уверенность в проводке, когда есть возможность совместить перенос с общей реконструкцией и быстро заделать все возможные повреждения.

Самый же оптимальный, на мой взгляд, вариант переноса розетки для варочной панели или электроплиты – наращивание существующего кабеля и прокладка его до нового места установки розетки, по всем правилам и нормам электромонтажа.

Перенос существующей розетки для электроплиты наращиванием кабеля

КАРТИНКА

Этот способ объединяет в себе два предыдущих, сочетая все их достоинства и нивелируя недостатки. При значительно меньшей стоимости работ и необходимых материалов и трудозатрат, этот способ не сильно дороже способа с использованием удлинителем, при этом практически так же надежен как полная замена кабеля.

Порядок действий при удлинении силового кабеля для розетки электроплиты и его прокладки до нового места установки силовой розетки, следующий:

— Отключается подача электричества к месту монтажа в электрощите. Чаще всего, на электроплиту стоит автоматический выключатель самого высокого номинала – 32-40А, такой, скорее всего, будет всего один, не считая вводного, его и нужно выключать. Затем, произвести контрольную проверку, например, индикаторной отверткой, на отсутствие напряжения в месте переноса.

— Снимается старая розетка для электроплиты, определяется тип и сечение силового кабеля. Кроме того, выбирается способ соединения, в зависимости от выбранного варианта монтажа (пункты ниже), способа соединения проводников и т.д. После чего приобретаются соответствующие электротехнические материалы, кабель, крепеж и т.д. Чаще всего для электроплиты используется кабель ВВГнг-LS 3х6 для однофазной сети и 5х2,5 для трехфазной. Дальше же возможны два основных варианта:

— Если в дальнейшем место, где была старая розетка для плиты и трасса от неё до нового места монтажа, будет закрыто, например, кухонным гарнитуром, то можно установить внешнюю распределительную коробку, а от неё, например, в кабель канале, или гофротрубе, закрепленной к стене на клипсы, уже протянуть кабель.

— Если же нужно выполнить скрытую проводу, то в месте соединения устанавливается встраиваемая распределительная коробка (если её еще нет), в которой жилы старого кабеля соединяются по цветам с новым. Выбирается один из разрешенных способов соединения – клеммы, сварка или опрессовка. До нового места установки силовой розетки делается штроба, вкоторой прокладывается выбранный кабель.

Идеально, было бы конечно поднять или опустить его строго по вертикали, перенести или в полу, или по потолку, а затем так же вертикально опустить к нужному месту. Но чаще всего, в бытовых условиях, достаточно перенести кабель, сделав проводку горизонтально по стене и зафиксировать место прокладки кабеля для себя, сделав фото или нарисав план.

— После чего останется лишь установить новую силовую розетку для плиты, она может быть, как накладная, так и встраиваемая, как вам будет удобнее. Если же у вас варочная панель, то достаточно будет оставить кабельный вывод необходимой длины, который затем можно сразу подключить к плите, не покупая дополнительно питающий шнур.

Здесь я не вижу причин описывать недостатки или достоинства этого способа переноса, они и так на виду. Это что-то среднее между первыми вариантами:

– такое решение будет гораздо дешевле полной замены кабеля, но все же обойдётся дороже использования удлинителя

— будет практически таким же надежным как цельный кабель, но всё же будет соединение, которое, чтобы приблизиться к свойствам цельного кабеля, должно быть сделано с соблюдением всех норм и правил

— скорость выполнения такого переноса будет быстрее чем замена всего кабеля до щита, но гораздо медленнее, чем просто установка удлинителя.

В любом случае, если при наращивании все сделать аккуратно и правильно, выбрать хороший кабель и другие материалы, то розетка для электрической плиты на новом месте прослужит вам без каких-либо проблем весь срок службы.

Если же вы знаете как еще можно перенести розетку для электроплиты или у вас появились какие-то вопросы или замечания – обязательно пишите в комментариях к статье, постараюсь всем оперативно ответить.

Как перенести розетку для электроплиты на новое место? Такой вопрос часто возникает во время ремонта кухни. Ведь электрическая печь это достаточно мощный энергопотребитель и неправильные действия по ее переносу могут привести не только к ее поломке, но и пожару. Поэтому к данному вопросу следует отнестись добросовестно, а мы вам поможем выполнить все правильно.

Демонтаж старой розетки

Прежде всего нам следует демонтировать розетку со старого места. Во время этого действия мы должны определиться с возможностью ее повторного использования на новом месте, а также со схемой ее подключения. Ведь розетки для электрической печи могут быть двух классов – на напряжение 220В и 380В.

• Любые работы в электроустановках начинаются со снятия напряжения с них, а также соседних проводов и розеток, к которым возможно случайное прикосновение. Электрическая печь обычно имеет отдельный автоматический выключатель в распределительном щитке.

Обратите внимание! Если вы отключили автоматический выключатель, то это не является достоверным фактом отсутствия напряжения. Не поленитесь и проверти его отсутствие непосредственно в розетке, желательно двухполюсным индикатором напряжения.

• Теперь снимаем старую розетку. Очень важным моментом является проверка подключения проводов непосредственно в розетке. Особенно это касается розеток на 380В. Ведь для электрической плиты важно расположение фазного, нулевого и защитного провода. При неправильном их повторном подключении возможно короткое замыкание.
• Если электрическая сеть выполнена согласно п.1.1.30 ПУЭ, то нулевой провод будет выполнен синим цветом, а защитный провод – желто-зеленым. Если это не так, то советуем вам подписать каждый провод и клемму на розетке.
• После того как розетка снята, наша инструкция советует проверить ее на возможность повторного использования. Для этого осматриваем контактную часть и проверяем отсутствие следов отпуска металла, раковин и цветов побежалости на контактной части. Наличие таковых замечаний должно заставить вас задуматься о покупке новой розетки. Незначительный подгар контактной части легко убирается шкуркой и не является серьезной проблемой.

Подготовительные работы

После того как перенести розетку для плиты на новое место следует выполнить целый ряд подготовительных работ. Необходимо выбрать новый кабель для подключения, а также правильно выбрать способ соединения старого и нового провода.

• Прежде всего следует определиться с новым местом установки розетки. Согласно п.12.29 ВСН 59 – 88 высота установки и расстояние между розеткой и плитой не нормируется. Согласно этому пункту главным аргументом является удобство использования розетки и запрет ее установки под и над мойками, а также в кухонных шкафах.
• Мы не будем подробно описывать как штробить стены, делать выемки под закладные коробки и устанавливать их. Это пыльная и тяжелая работа без специального оборудования не нуждается в объяснении.
• После того как подрозетник установлен и подготовлена штроба под провод необходимо задуматься о самом проводе. Самым простым будет использование провода сечением не меньше сечения старого провода.
• Это достаточно логично, но не совсем правильно. Дело в том, что в советские времена частенько делали, наплевав на нормы и правила. Если вы хотите знать, как перенести розетку плиты правильно, то советуем вам произвести выбор сечения провода согласно табл. 1.3.4 и 1.3.5 ПУЭ. Более подробно с процессом выбора сечения вы можете познакомится на других страницах нашего сайта.
• Теперь что касается соединения проводов. В идеале соединений не должно быть и вы должны заменить провод от автоматического выключателя до розетки. Но увы это достаточно сложнореализуемо и зачастую просто добавляется провод к уже существующему.
• Согласно п.2.1.21 ПУЭ любое соединение проводов должно выполняться опрессовкой, сваркой, пайкой или сжимов. И если первые три варианта при выполнении работ своими руками не очень подходят, то использование зажимных клемм вполне реально.
• Для соединения гибких медных проводников используем быстрозажимные клеммы, либо специальные латунные наконечники для соединения винтовыми клеммами. Для соединения жестких медных жил можно использовать любые клеммы. Для алюминиевого провода используем самозажимные клеммы.

Подключение розетки

Когда все подготовительные работы выполнены и кабель проброшен можно приступать непосредственно к подключению. В зависимости от напряжения 220В или 380В может быть несколько вариантов подключения.

Если вы не знаете на какое напряжение подключена ваша печь, то определить это вы можете по вилке. Если у нее пять контактов, то она на 380В, если 3 контакта, то 220В. Если вилки нет, то посмотрите статью по подключению электрической печи на страницах нашего сайта.

Подключение розетки на 220В

Если перед тем как перенести розетку от плиты вы сделали все согласно наших рекомендаций, то процесс подключения будет достаточно прост. В противном случае вам придётся взять индикатор и вызванивать фазный, нулевой и защитный провод.

• Сначала подключаем фазный провод. Делаем это согласно маркировки выполненной во время демонтажа розетки. Обычно фазный провод располагают на левом контакте розетки.
• Нулевой провод обычно расположен на правом контакте розетки. Но если вы выполняли маркировку, то подключение производим согласно нее.
• Провод защитного заземления подключаем к расположенному отдельно контакту. Но опять-таки делаем это с оглядкой на маркировку.
• Теперь мы можем подать напряжение и проверить работоспособность нашей розетки и всех комфорок печи. Если что-то не работает, то снимаем напряжение и проверяем правильность подключения непосредственно на клеммнике электрической печи.

Подключение розетки на 380В

Так как перенести розетку с плиты на 380В несколько сложнее в виду большего числа проводов, тут следует быть еще более внимательным. И правильная маркировка вам в этом очень поможет.

• Прежде всего подключаем фазные проводники. Их у нас три, и они подключаются трем клеммам розетки расположенным рядом.

Обратите внимание! При подключении фазных проводников соблюдать их очередность по подключению не так уж принципиально. Очередность здесь не имеет никакого значения и не как не отразится на работоспособности.

• При подключении к двухфазной сети 380В у вас будет два фазных провода. Такой вариант подключения так же имеет право на существование, хоть и применяется несколько реже. В этом случае мы просто не задействует один из контактов розетки. Здесь важно согласовать незадействованный контакт на розетке и вилке. Сделать это можно простым визуальным осмотром расключения проводов в вилке.
• Нулевой провод обычно подключен к клемме, расположенной выше трех фазных контактов. Если это не так согласно маркировки, то лучше произвести соответствующее переключение в розетке и на клеммнике печи.
• Защитный проводник подключается к нижнему контакту розетки. Обычно он имеет не круглую, а прямоугольную форму, что позволяет его достаточно просто определить визуально.
• После того как подключение закончено и розетка закреплена в установочной коробке можно подать напряжение. Если вы все сделали так как это продемонстрировано на нашем видео, то все должно работать без замечаний.

Вывод

Как видите перенос розетки вполне можно выполнить без помощи специалистов. Главное быть внимательным и соблюдать правили безопасности. Ведь цена ошибки может быть очень велика. Если же вы сомневаетесь в своих познаниях лучше не испытывать судьбу и пригласить электрика, который все сделает быстро и без сюрпризов.

Как правильно удлинить провод в розетке

Замена розетки дело простое, но не всегда всё идет как вам хочется. Часто происходит так, что нельзя просто взять и подключить новую розетку, потому что не хватает длины старых проводов. Они могут обломиться или же просто конструкция новой розетки отличается и не получается нормально зажать провода. В этой статье мы рассмотрим способы удлинения коротких проводов.

Жилы проводов

Провода и кабеля могут иметь однопроволочные жилы – это такие жилы, которые состоят из одной цельной проволоки их называют жесткими или монолитными жилами. При частом сгибании могут переломится. Другой вид – многопроволочные жилы – они мягкие, состоят из нескольких тонких проволочек. Хорошо гнуться такие провода часто называют многожильными или гибкими. Количество проволочек зависит от класса гибкости жилы – чем он выше, тем больше проволочек.

Как это касается вопроса удлинения проводов в розетке? Дело в том, что от типа жил зависит способ их соединения. Многопроволочные жилы не соединяют с помощью винтовых клеммников или болтами, так как они не предназначены для этого из-за сдавливания проволочек не получится обеспечить хороший контакт. Что делать мы расскажем дальше.

Клеммники и гильзы

Для того чтобы удлинить провод в розетке нужно просто соединить «огрызок» старого провода, который торчит из стены или подрозетника с новым больше длины. Иначе нужно прокладывать новый провод от распределительной коробки той, длины которая вам нужна – но это, согласитесь, затратно и глупо в большинстве случаев.

Различают два основных типа клеммников:

1. Зажимные. К таким относятся современные клеммники типа ВАГО. Они состоят из подпружиненного контакта и изолированного корпуса. В принципе, зажимные клеммники подходят для использования с проводами с многопроволочными жилами.

2. Винтовые – состоят из изолированного корпуса и контакта, который зажимается винтом. В зависимости от конструкции клеммника может быть либо металлическая трубка, наподобие гильзы с винтами в которую вставляются концы проводов, либо винтовые клеммы, расположенные на изолированном основании, например, карболитовом.

3. Гильзы и кабельные наконечники – это электротехнические изделия предназначенные для соединения кабелей с помощью обжимки. Обжимка производится специальным прессом или клещами (в зависимости от диаметра гильзы). Некоторые электрики советуют обжимать гильзы или наконечники с помощью плоскогубцев. Так делать нельзя!

Вернее, как бы можно, но только для временного пользования или в местах, которые не несут важной нагрузки, например, для низковольтного слаботочного оборудования, типа источников питания для экспериментов и других учебных установок. То есть в тех местах, когда вы знаете на что идете.

Гильзы и наконечники, используемые для постоянного пользования должны обжиматься специальным инструментом.

Логичным будет вопрос «Почему нельзя обжимать гильзы плоскогубцами?». Посмотрите на гильзу – она круглая, провод тоже круглый, соединение двух проводов овальное или круглое (если они скручены). Что это значит? Всё очень просто – когда вы обжимаете плоскогубцами гильза стремится стать плоской – тогда образуются пустоты в гильзах, и даже если сейчас провод вроде бы зажат неплохо, то через время он может уйти в пустоты. Контакт ослабнуть и провод выскочит из гильзы.

К чему это приведет? Плохо контакт греется, при нагреве начинает портиться изоляция, жилы оголяются – рано или поздно произойдет возгорание или короткое замыкание.

Здесь же нужно упомянуть колпачки типа СИЗ. Они состоят из изолированного колпачка внутри которого расположена пружина, она нужна для сжатия и удержания скрутки.

Как правильно обжимать гильзы

Инструмент для обжимки гильз представляет собой либо клещи, либо различного рода пресса. В том числе оправки для обжимки гильз молотком. В таких устройствах жилу укладывают в П-образный проем, после чего зажимают винтом, либо пассатижами.

Либо бьют кувалдой в результате чего обжатая гильза имеет форму между круглой и квадратной, что обеспечивает хорошую площадь контакта для протекания тока и удержания жилы.

Форма матриц бывает разной, некоторые её разновидности вы видите на рисунке ниже. В зависимости от их формы на гильзе или наконечники появляются соответствующие желобки или следы различных форм.

Для каждого из видов наконечников нужны свои профили матрицы.

Более совершенными считают опресовщики, которые обжимают гильзу с разных сторон, подобно действию диафрагмы фотоаппарата. Различают в основном гексагональную (шестигранную) обжимку (отлично) и квадратную четырёхсторонюю (хуже).

Видео: обзор инструмента для обжимки наконечников типа НШВИ с четырёхсегментной матрицей для квадратного обжима – отличное решение для подключение мягкого провода с многопроволочной жилой к автоматам, розеткам или для простого наращивания проводов в распредкоробках и подрозетниках.

Но из-за их конструкции не всегда удобно выполнить обжим проходного соединения. Зато с гильзами и наконечниками на конце кабеля справляются отлично.

Пайка и медь

Соединение методом пайки подходит если нужно удлинить медный провод. Однако у этого способа есть недостаток: если у вас нет возможности обесточить отдельно розеточную группу – нужен газовый или аккумуляторный паяльник. Если такого нет – нужно проситься к соседям. Можно еще нагревать жало горелкой или на конфорке газовой плиты и паять провода пока не остыло.

Пайка разрешена современными правилами и хорошо подходит для удлинения и соединения проводов. В отличие от сварки – во время пайки не образуется брызг, и вы не повредите обои или другой вид покрытия стен.

Пайка меди может осуществляться припоем и канифолью, наиболее универсальным припоем является ПОС-61, кстати он часто продается в виде трубки с канифолью – что ускоряет пайку и лужение. Кроме канифоли могут использоваться и флюсы марки ЛТИ-120 и другие. Не используйте для лужения электропроводки кислоты и другие активные флюсы, чтобы избежать выгнивания контактов в соединениях под действием активных веществ.

Соединение коротких проводов

Выше были перечислены основные способы соединения проводов, но какой из них лучше подойдет для удлинения концов жил в розетке.

Ограниченное место – короткие концы находятся в подрозетнике, где и без того мало место. Поэтому удобно подлезть туда хотя бы плоскогубцами не всегда получается.

Если провода медные нужно действовать с минимумом изгибов, чтобы избежать излома жил.

Перегревать провода нельзя, потому что на и без того коротких концах недопустимо повреждение изоляции – восстановить будет сложно, а в особо запущенных случаях невозможно без снятия покрытия стен.

Рассмотрим способы соединения проводов в этих условиях:

1. Пайка. Если в стене проложен медный провод – вы можете припаяться к его концу. Не паяйте провода под напряжением! Проблемы возникают если вы не можете обесточить комнату отдельно. Одним из возможных вариантов является запитать отдельную розетку с «верхних» клемм вводного автомата, которые находятся со стороны ввода и всегда под напряжением. Или разогреть паяльник от сети, после чего отключить ввод и быстро припаять одну жилу, затем таким же способом вторую.

2. Винтовые клеммники

Если места мало, то можно снять с клеммника пластиковую оболочку, а после монтажа заизолировать. Можно использовать и с медными и с алюминиевыми проводами.

В ЭТОМ СЛУЧАЕ ЖИЛА ДОЛЖНА БЫТЬ МОНОЛИТНОЙ ИЛИ МНОГОПРОВОЛОЧНОЙ, НО ОБЖАТОЙ НАКОНЕЧНИКОМ НШВИ

3. Зажимные клеммники, например, WAGO

Это основные способы соединения проводов, разрешенные ПУЭ и безопасные для постоянного использования. Главное – избегайте прямого контакта алюминия и меди и не делайте скруток в любом их виде и проявлении.

Кстати в этом видео показан не совсем стандартный, но вполне хороший и интересный метод наращивания проводов, на примере выключателя и винтовых клеммников. Он подойдет если концы проводов совсем короткие, а места вокруг очень мало.

Заключение

Мы рассмотрели основные способы наращивания проводов в розетках и выключателях и других местах со стесненными условиями. Надеюсь эта статья была вам полезна. Делитесь своими идеями и опытом в комментариях.

Насколько сложно повредить электропроводку? Многие скажут, что если не применять механическое воздействие к проводам, то практически нереально. Если соблюдать все правила монтажа, то проводка прослужит вам долгие годы верой и правдой. Но как показывает практика рано или поздно возникают неисправности и порой приходится обращаться к специалистам.

В жизни любого электромонтажника попадаются случаи, когда необходимо выполнить наращивание электрических проводов. Во время эксплуатации проводка может повредиться или может обломиться провод. Причем провода, как правило, ломаются в самых неудобных местах, таких как, например, под потолком во время подключения люстры или светильника.

Также провода очень часто обламываются во время подключения розеток особенно с алюминиевой проводкой. Как это ни странно но даже во время ремонта строители могут оставить короткий запас провода, к которому трудно будет что либо подключить. Я уже не говорю о случаях с применением болгарок, перфораторов и дрелей. В общем, ситуаций может быть столько, что и сам не придумаешь.

Привет всем гостям и постоянным посетителям сайта «Электрик в доме». Расскажу свою историю, в которой мне пришлось наращивать провода в розетке. На днях появилась одна небольшая работенка. Позвонил один мой знакомый, вроде нормальный парень (в том плане, что руки растут откуда надо), сказал нужна помощь с заменой розетки. Говорит, что сам заменить пробовал, но ничего не получилось, потому что обломился провод. Ну думаю без проблем, приеду, посмотрим.

По прибытию знакомый рассказал, что на кухне стояла одиночная розетка, в которую постоянно был включен холодильник. А недавно приобрели электрическую духовку, место для нее пока не определили и временно ее подключают от этой же розетки (а как известно нет ничего более постоянного чем временное). И сами понимаете для того чтобы воспользоваться электродуховкой нужно было выдергивать вилку холодильника из розетки.

Это было очень неудобно, поэтому и возникла мысль поставить двойную розетку , но приключилась такая беда. В этом месте можно было бы поставить блок розеток, но дом был панельный и сверлить еще одно отверстие в стене не очень хотелось, да и недавний ремонт не позволял это сделать. В общем, другого выхода не оставалась, как нарастить провода в розетке. Благо проводка в квартире была все медной.

Что я увидел па приезду на место, смотрите сами. Как видно на картинках из коробки (подрозетника) торчит двухжильный провод сечением 2.5 мм2. Заземления в квартире нет, поэтому вся проводка двухжильная. Одна из жил обломалась напрочь.

Как видно из фото провод для подключения был слишком короткий. Обрубки по 2 см с которыми ничего не сделаешь и ни что к ним не подключишь. Здесь только оставалась наращивать провод, других вариантов просто нет. Во всяком случае, я для себя так решил.

Конечно, можно было раздолбать стену поднять и переустановить подрезетник немного выше тем самым передвинув немного розетку в конечном счете. Но это как я уже сказал хлопотно: ремонт, обои, пыль .

Как нарастить медные провод в розетке

Так как у многих пользователей сохранилась и эксплуатируется еще старая алюминиевая электропроводка, было бы нечестно оставить этот факт без внимания. Поэтому предлагаю рассмотреть несколько способов решения проблемы – для медной и алюминиевой проводки.

Те, кто внимательно читал статью поняли, что проводка в моем случае медная. И это уже плюс. Есть несколько вариантов, как нарастить провода в розетке в этом случае. Вы все их прекрасно знаете, так как я уже рассказывал о них на данном сайте.

1. -опрессовка с помощью гильз ГМЛ;
2. -винтовые клеммники;
3. -пайка проводов;
4. -самозажимные клеммники типа Wago.

Это довольно не весь перечень соединений, которые можно применять для наращивания проводов (назвал лишь самые основные). Я решил остановиться на первом варианте и выполнить наращивание проводов в розетке с помощью опрессовкой гильзами.

Для опрессовки мне понадобится гильза ГМЛ (гильза медная луженая) сечением 2.5 мм2 или 4 мм2. Почему два сечения гильз об этом немного позже. Изолировать все это дело будем с помощью термоусадочной трубки. Безопасность превыше всего, поэтому первым делом отключаем автоматы в электрощитке и проверяем отсутствие напряжения на ремонтируемых проводах. Как видно из фото запаса провода практически нет. Придется наращивать обе жилы, фазу и ноль.

На вопрос, почему такие короткие провода в коробке хозяин сказал, что когда электрик устанавливал все розетки и выключатели после ремонта он их специально обрезал, чтобы не торчали лишние и не мешали. Так то оно так, но запас провода всегда должен быть – учтите это на будущее. Хорошо, что подрозетники нормальные установлены места хватит, чтобы разместить и гильзы и сам корпус розетки.

Приступаем собственно к работе. Естественно важно чтобы наращиваемые провода были одинакового материала и сечения. В моем случае провод, который нужно нарастить с медной монолитной жилой, поэтому и провод для удлинения должен быть такой же.

Теперь хочу остановиться на сечении гильзы. Помните чуть выше я рассматривал два варианта гильзы 2.5 мм2 или 4 мм2. Я остановился на втором варианте. Почему так? Если использовать первый вариант гильза 2.5 мм2 то в этом случае наращивания выполняется стык в стык. Как все это происходит? Берем пресс клещи ПК-16 для опрессовки гильз и прессуем гильзу с проводом с одной стороны. Следите за тем, чтобы при опрессовке провода были равномерно расположены внутри, то есть концы проводов были расположены по средине гильзы. Затем вставляем провод с другой стороны и также опрессовываем.

Если использовать гильзу на 4 мм2 то наращивание проводов будет не стык в стык, а внахлест. Такое соединение, на мой взгляд, получается более надежным и качественным. Единственное что необходимо добить гильзу еще одной медной жилой на 1. 5 мм2. Снимаем изоляцию с проводов на длину гильзы.

С одной стороны продеваем провод полностью сквозь гильзу, затем вставляем второй провод с другой стороны. Его также продеваем полностью сквозь гильзу.

Как я и говорил для уплотнения добиваем еще жилкой на 1.5 мм2. Последняя входит туго, за счет чего соединения действительно получается хорошим.

Теперь берем клещи и ставим два жима вначале и в конце. Я ставлю два противоположных жима.

Теперь наше соединение необходимо заизолировать. Можно использовать любые средства у кого что есть. Я буду использовать термоусадочную трубку. Отрезаем трубку немного больше длины гильзы, чтобы после ужатия из под нее не выглядывали оголенные части нашего соединения.

Одеваем трубку и прогреваем феном. После того как трубка ужмется аккуратно укладываем все это дело в коробке. Если одного слоя термоусадки будет недостаточно можно поверх наложить еще один. Теперь вы знаете, как нарастить провода в розетке.

После того как фазный провод в розетке мы нарастили, давайте проделаем тоже самое с нулевым проводом. Проделываем все тоже самое гильзу, сечение провода и термоусадочная трубка все аналогичное.

Провода также соединяем внахлест и добиваем гильзу одной жилкой сечением 1.5 мм2.

Далее с помощью ручных клещей ПК-16 ставим две точки на гильзе.

Думаю всем понятно как удлинить провода в розетке с помощью опрессовки. Осталось только надежно заизолировать оголенные части. Для этого используем двойной слой термоусадки.

После того как провода будут заизолированы укладываем их аккуратно на дно коробки, таким образом чтобы места соединений в будущем при подключении розеток не переломились.

После подключения двойной розетки ее можно устанавливать на место в коробке.

Включаем автомат в электрическом щитке, подаем напряжение и проверяем выполненную работу.

Как нарастить алюминиевый провод в розетке

С медными проводами, думаю понятно, теперь разберем варианты наращивания алюминиевых провод в розетке. Алюминий, по сути, не очень надежный металл, в плане контактного соединения. В месте соединения может провод может обломиться или окислиться. Поэтому с соединением алюминия нужно быть аккуратным.

Место соединения должно быть доступным для осмотра, так как в будущем на поверхности провода может появиться оксидная пленка, что приведет к потере контакта.

Опрессовка гильзой для такого сечения мне кажется не совсем подойдет. Опрессовку использовать можно, но мне кажется это не совсем надежно. Это мое личное мнение. Алюминиевый провод сечением 2.5 мм2 под действием пресса обязательно деформируется, а это приведет к уменьшению сечения в данном месте.

Выходом из ситуации станут клеммники, самозажимные или винтовые. У самозажимных «Ваго» есть специальные клеммники с токопроводящей пастой внутри. Очень хороший вариант как раз для алюминия (паста предотвращает окисление). У меня под рукой оказались винтовые клеммники. В качестве примера покажу, как нарастить алюминиевый провод в розетке с помощью винтовых клеммников.

Здесь собственно нет ничего сложного. Для удлинения проводов первым делом необходимо снять с них изоляцию. Затем вставляем провод с одной стороны клеммника и затягиваем его винтом. Со вторым концом провода проделываем все тоже самое. При затягивании винтов нужно соблюдать меру иначе можно передавить алюминиевую жилу .

Одним из достоинств такого соединения не требуется изолировать клеммник, так как он уже покрыт ПХВ изоляцией. После наращивания проводов в розетке аккуратно укладываем их в коробке, подключаем провода к розетке и ставим ее на место.

Замена розетки дело простое, но не всегда всё идет как вам хочется. Часто происходит так, что нельзя просто взять и подключить новую розетку, потому что не хватает длины старых проводов. Они могут обломиться или же просто конструкция новой розетки отличается и не получается нормально зажать провода. В этой статье мы рассмотрим способы удлинения коротких проводов.

Жилы проводов

Провода и кабеля могут иметь однопроволочные жилы – это такие жилы, которые состоят из одной цельной проволоки их называют жесткими или монолитными жилами. При частом сгибании могут переломится. Другой вид – многопроволочные жилы – они мягкие, состоят из нескольких тонких проволочек. Хорошо гнуться такие провода часто называют многожильными или гибкими. Количество проволочек зависит от класса гибкости жилы – чем он выше, тем больше проволочек.

Как это касается вопроса удлинения проводов в розетке? Дело в том, что от типа жил зависит способ их соединения. Многопроволочные жилы не соединяют с помощью винтовых клеммников или болтами, так как они не предназначены для этого из-за сдавливания проволочек не получится обеспечить хороший контакт. Что делать мы расскажем дальше.

Клеммники и гильзы

Для того чтобы удлинить провод в розетке нужно просто соединить «огрызок» старого провода, который торчит из стены или подрозетника с новым больше длины. Иначе нужно прокладывать новый провод от распределительной коробки той, длины которая вам нужна – но это, согласитесь, затратно и глупо в большинстве случаев.

Различают два основных типа клеммников:

1. Зажимные. К таким относятся современные клеммники типа ВАГО. Они состоят из подпружиненного контакта и изолированного корпуса. В принципе, зажимные клеммники подходят для использования с проводами с многопроволочными жилами.

2. Винтовые – состоят из изолированного корпуса и контакта, который зажимается винтом. В зависимости от конструкции клеммника может быть либо металлическая трубка, наподобие гильзы с винтами в которую вставляются концы проводов, либо винтовые клеммы, расположенные на изолированном основании, например, карболитовом.

3. Гильзы и кабельные наконечники – это электротехнические изделия предназначенные для соединения кабелей с помощью обжимки. Обжимка производится специальным прессом или клещами (в зависимости от диаметра гильзы). Некоторые электрики советуют обжимать гильзы или наконечники с помощью плоскогубцев. Так делать нельзя!

Вернее, как бы можно, но только для временного пользования или в местах, которые не несут важной нагрузки, например, для низковольтного слаботочного оборудования, типа источников питания для экспериментов и других учебных установок. То есть в тех местах, когда вы знаете на что идете.

Гильзы и наконечники, используемые для постоянного пользования должны обжиматься специальным инструментом.

Логичным будет вопрос «Почему нельзя обжимать гильзы плоскогубцами?». Посмотрите на гильзу – она круглая, провод тоже круглый, соединение двух проводов овальное или круглое (если они скручены). Что это значит? Всё очень просто – когда вы обжимаете плоскогубцами гильза стремится стать плоской – тогда образуются пустоты в гильзах, и даже если сейчас провод вроде бы зажат неплохо, то через время он может уйти в пустоты. Контакт ослабнуть и провод выскочит из гильзы.

К чему это приведет? Плохо контакт греется, при нагреве начинает портиться изоляция, жилы оголяются – рано или поздно произойдет возгорание или короткое замыкание.

Здесь же нужно упомянуть колпачки типа СИЗ. Они состоят из изолированного колпачка внутри которого расположена пружина, она нужна для сжатия и удержания скрутки.

Как правильно обжимать гильзы

Инструмент для обжимки гильз представляет собой либо клещи, либо различного рода пресса. В том числе оправки для обжимки гильз молотком. В таких устройствах жилу укладывают в П-образный проем, после чего зажимают винтом, либо пассатижами.

Либо бьют кувалдой в результате чего обжатая гильза имеет форму между круглой и квадратной, что обеспечивает хорошую площадь контакта для протекания тока и удержания жилы.

Форма матриц бывает разной, некоторые её разновидности вы видите на рисунке ниже. В зависимости от их формы на гильзе или наконечники появляются соответствующие желобки или следы различных форм.

Для каждого из видов наконечников нужны свои профили матрицы.

Более совершенными считают опресовщики, которые обжимают гильзу с разных сторон, подобно действию диафрагмы фотоаппарата. Различают в основном гексагональную (шестигранную) обжимку (отлично) и квадратную четырёхсторонюю (хуже).

Видео: обзор инструмента для обжимки наконечников типа НШВИ с четырёхсегментной матрицей для квадратного обжима – отличное решение для подключение мягкого провода с многопроволочной жилой к автоматам, розеткам или для простого наращивания проводов в распредкоробках и подрозетниках.

Но из-за их конструкции не всегда удобно выполнить обжим проходного соединения. Зато с гильзами и наконечниками на конце кабеля справляются отлично.

Пайка и медь

Соединение методом пайки подходит если нужно удлинить медный провод. Однако у этого способа есть недостаток: если у вас нет возможности обесточить отдельно розеточную группу – нужен газовый или аккумуляторный паяльник. Если такого нет – нужно проситься к соседям. Можно еще нагревать жало горелкой или на конфорке газовой плиты и паять провода пока не остыло.

Пайка разрешена современными правилами и хорошо подходит для удлинения и соединения проводов. В отличие от сварки – во время пайки не образуется брызг, и вы не повредите обои или другой вид покрытия стен.

Пайка меди может осуществляться припоем и канифолью, наиболее универсальным припоем является ПОС-61, кстати он часто продается в виде трубки с канифолью – что ускоряет пайку и лужение. Кроме канифоли могут использоваться и флюсы марки ЛТИ-120 и другие. Не используйте для лужения электропроводки кислоты и другие активные флюсы, чтобы избежать выгнивания контактов в соединениях под действием активных веществ.

Соединение коротких проводов

Выше были перечислены основные способы соединения проводов, но какой из них лучше подойдет для удлинения концов жил в розетке.

Ограниченное место – короткие концы находятся в подрозетнике, где и без того мало место. Поэтому удобно подлезть туда хотя бы плоскогубцами не всегда получается.

Если провода медные нужно действовать с минимумом изгибов, чтобы избежать излома жил.

Перегревать провода нельзя, потому что на и без того коротких концах недопустимо повреждение изоляции – восстановить будет сложно, а в особо запущенных случаях невозможно без снятия покрытия стен.

Рассмотрим способы соединения проводов в этих условиях:

1. Пайка. Если в стене проложен медный провод – вы можете припаяться к его концу. Не паяйте провода под напряжением! Проблемы возникают если вы не можете обесточить комнату отдельно. Одним из возможных вариантов является запитать отдельную розетку с «верхних» клемм вводного автомата, которые находятся со стороны ввода и всегда под напряжением. Или разогреть паяльник от сети, после чего отключить ввод и быстро припаять одну жилу, затем таким же способом вторую.

2. Винтовые клеммники

Если места мало, то можно снять с клеммника пластиковую оболочку, а после монтажа заизолировать. Можно использовать и с медными и с алюминиевыми проводами.

В ЭТОМ СЛУЧАЕ ЖИЛА ДОЛЖНА БЫТЬ МОНОЛИТНОЙ ИЛИ МНОГОПРОВОЛОЧНОЙ, НО ОБЖАТОЙ НАКОНЕЧНИКОМ НШВИ

3. Зажимные клеммники, например, WAGO

Это основные способы соединения проводов, разрешенные ПУЭ и безопасные для постоянного использования. Главное – избегайте прямого контакта алюминия и меди и не делайте скруток в любом их виде и проявлении.

Кстати в этом видео показан не совсем стандартный, но вполне хороший и интересный метод наращивания проводов, на примере выключателя и винтовых клеммников. Он подойдет если концы проводов совсем короткие, а места вокруг очень мало.

Заключение

Мы рассмотрели основные способы наращивания проводов в розетках и выключателях и других местах со стесненными условиями. Надеюсь эта статья была вам полезна. Делитесь своими идеями и опытом в комментариях.

Перемещение цепи электрической плиты

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Расширение электрической цепи 240 В
[ad#block] Электрика Вопрос: Я хочу передвинуть электрическую плиту по кухне.

• Я нашел кабель на чердаке, питающий существующую розетку с тремя контактами на 240 вольт.
• Могу ли я удлинить цепь до нового места на расстоянии около 20 футов, соединив кабель того же размера внутри закрытой электрической распределительной коробки?
• Я читал разные мнения о том, разрешено это или нет.

Заранее спасибо за ответ и время.
Я очень ценю ваши ответы на мои вопросы.

Этот вопрос по электропроводке поступил от Ральфа, домовладельца из Лос-Аламоса, Нью-Мексико.

Ответ Дейва:
Спасибо за вопрос по электропроводке, Ральф.

Применение: Расширьте диапазон проводки цепи.
Уровень мастерства: от среднего до продвинутого.
Необходимые инструменты: Сумка для электриков, ручные инструменты и тестер напряжения.
Расчетное время: Зависит от личного опыта и умения работать с инструментами и доступом к проводке.
Меры предосторожности: Определите цепь диапазона 240 вольт, выключите ее, а затем пометьте ее примечанием, прежде чем выполнять какие-либо подключения.
Примечание. Установка дополнительной электропроводки должна выполняться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.
Специальные материалы: соединители проводов подходящего размера, антикоррозийная мазь, изолента, распределительная коробка и заглушка.

Как расширить цепь диапазона 240 В

1. Да, вы можете расширить существующую электрическую проводку для цепи диапазона 240 В.
2. Убедитесь, что используется кабель того же типа и размера или стандартный эквивалент.
3. Электрические соединители для сращивания или большие проволочные гайки должны соответствовать калибру проводов и одобрены для устанавливаемых алюминиевых и медных проводников AL/CU.
4. Поместите сращенные соединения в доступную электрическую распределительную коробку, а затем установите крышку распределительной коробки.

Подробнее о проводке цепи диапазона 240 В

Подключение плиты

Подключение шнура питания кухонной плиты

1. Полное описание установки электрической плиты с типовым 220.

Система электропроводки

2. Вольт.
3. Вы можете оказаться с 3-проводной или 4-проводной электрической плитой.
4. Давайте посмотрим, как устроена электрическая плита и что делать, если шнур не подходит к вилке.

Кухонная электропроводка

Электрические распределительные коробки

Электрические распределительные коробки для домашней электропроводки

Электропроводка духовки

• Подробное описание Установка кухонной электрической духовки с типовой электрической цепью 220 Вольт.
• Вы можете столкнуться с 3-проводной или 4-проводной электрической духовкой.

Вам также может быть полезно:

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Удлинительный кабель питания электроплиты

олдтаймер1955

Новый член

• 1 октября 2010 г.

• #1

Привет,

Мне нужно передвинуть кухонную плиту примерно на 8 футов от ее нынешнего положения.

Это старый дом (1810 г.), и линия от коробки выключателя к розетке печи выполнена в старинном стиле (приблизительно 20 лет, я думаю). Прокладка нового кабеля из коробки была бы /крупной/ задачей из-за конструкции дома и потребовала бы бюджета всего проекта кухни.

Я понимаю, что NEC 250.140 позволяет использовать этот старый кабель в существующей ответвленной цепи, но мне нужно удлинить кабель примерно на 8 футов.

Мне дали противоречивые советы по этому поводу: либо соединение не разрешено в коде NEC, ЛИБО в коде NEC ничего не говорится о том, что вы не должны удлинять кабель плиты/плиты. Я просмотрел Кодекс, и я не могу найти его.

Кто-нибудь может сказать, запрещает ли это код NEC?

И — если это разрешено — какой код распространяется на соединение кабеля 6ga в этой ситуации?

С практической точки зрения, я собирался использовать распределительную коробку на 48 у.е., прикрепленную к балке пола в подвале под кухней, а затем использовать разрезные болты с изолентой поверх ленты-заполнителя или клеммную колодку, если я могу получить один. Коробка будет доступна, и, конечно же, я накрою ее заглушкой.

Но я не могу найти правильный код для этого.

Спасибо за любую помощь в получении правильных кодов!

Олдтаймер

ДжоД

Известный член

• 3 октября 2010 г.

• #2

Если текущая подводка печки только трехжильным кабелем, то удлинять его нельзя.
Если у вас четырехпроводная подача, то ее можно удлинить, но соединение должно быть в распределительной коробке и к ней должен быть доступ.

шершеньd

Участник

• 6 октября 2010 г.

• #3

ДжоД сказал:

Если текущая подводка печки только трехжильным кабелем, то удлинять его нельзя.
Если у вас четырехпроводная подача, то ее можно удлинить, но соединение должно быть в распределительной коробке и к ней должен быть доступ.

Нажмите, чтобы развернуть…

ДжоД
ОП находится в Хартфорде, Коннектикут. Находясь в NEC США, вы обнаружили, что расширение трехпроводной цепи запрещено?
—
Том Хорн

олдтаймер1955

Новый член

• 7 октября 2010 г.

• #4

Привет, JoeD,

Спасибо за ответ.

Мне удалось обнажить кабельную трассу, и там написано:

AWG 8–3 С 10 ЗАЗЕМЛЕНИЕМ, ТИП NMB-600V

Итак, четыре провода, верно?

ОТ

шершеньd

Участник

• 7 октября 2010 г.

• #5

oldtimer1955 сказал:

Привет JoeD,

Спасибо за ответ.

Мне удалось обнажить кабельную трассу, и там написано:

AWG 8–3 С 10 ЗАЗЕМЛЕНИЕМ, ТИП NMB-600V

Итак, четыре провода, верно?

ОТ

Нажмите, чтобы развернуть. ..

Да, это четырехпроводная схема. Вы можете удлинить его, используя большие синие или серые проволочные гайки, маленькие соединители с разрезными болтами или патентованные соединители, такие как бренд Polaris. Соединители Polaris являются хорошим выбором для вашего применения, потому что их легче использовать неопытным людям, а необходимая изоляция уже встроена. Их можно приобрести в любой электротехнической фирме.

Не забудьте обеспечить доступ к распределительной коробке.

Обязательно соедините коробку с оголенным заземляющим проводником оборудования, если это металлическая коробка. :2цента:

—
Том Хорн

олдтаймер1955

Новый член

• 7 октября 2010 г.

  Как удлинить провода в розетке для электроплиты: Как увеличить длину провода от любого электроприбора, чтобы это было незаметно?
