Прокладка кабеля под землей: виды кабеля и способы укладки

Автор Свой Дом На чтение 12 мин Просмотров 5к.
Обновлено 11 сентября 2021

Один из способов проложить электрический кабель для ввода в дом — закопать его в землю. Этот вариант более трудоемкий, чем воздушный способ, зато и более безопасный. Особенно это актуально для садовых и дачных участков. Да и злоумышленникам украсть провод, проложенный в земле, будет затруднительно.

Подземная укладка кабеля должна проводиться строго по Правилам, прописанным в ПУЭ.

Содержание

Какие марки электрокабелей можно использовать для прокладки под землей
Правила разработки трассы для кабеля
Способ укладки кабеля в земле
Особенности прокладки кабеля под землей
Способ соединения кабеля
Способы ввода кабеля в дом
Укладка нескольких кабелей в ряд
Как заправить электрокабель в трубу или гофру
Прокладка электрокабеля под дорогой

Какие марки электрокабелей можно использовать для прокладки под землей

ГОСТом предписано, что в землю укладывают электрокабели с дополнительной защитой от механических повреждений и повышенной влажности. То есть, для ввода в дом от столба желательно брать бронированный электрокабель таких марок:

АВБбШв расшифровывается как (А — Алюминиевая токопроводящая жила, В — Изоляция жил из поливинилхлоридного пластиката, Б-Броня из двух стальных лент, б — Без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони, Шв — Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката;

Кабель АВБбШв

ВБбШв расшифровывается как (*- отсутствие буквы А означает, что токопроводящая жила — медная, В— изоляция из ПВХ пластиката, Б— броня из стальных оцинкованных лент, б— без подушки под броней, Шв— выпрессованный ПВХ защитный шланг;

Кабель ВБбШв

ПвБШв расшифровывается как (Пв — Изоляция — сшитый ПЭ, Б — Бронепокров — стальные оцинкованные ленты, Шв — Защитный шланг — ПВХ пластикат.

Кабель ПвБШв

Так же для почвы с нормальным показателем кислотности подойдут электрокабели ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и другие подобные изделия.

Укладка электрокабеля в химически активных почвах (болотистая местность, солончаки, зашлакованность и замусоренность почв) возможна при наличии свинцовой брони или оболочки из алюминия. Здесь целесообразно использовать следующие виды кабельной продукции: ААПл, АСБ, ААБ2л, АВБбШп, АВБбШв, АПвБбШв АСПл, ААШв, ААБл, ААШп, ААП2л, и другие.

Для бытовых нужд подойдет обычный кабель в оболочке ПВХ, так как он прочный и герметичный. Его вполне хватит, чтобы запитать объект с небольшим количеством электроприборов (баня, хозблок, помещение для животных, душевая). Для подключения уличного освещения на участке обычно применяют NYM, СИП, ВВГ, которых хватает на несколько лет. Но все эти кабели не предназначены для подземной укладки и быстро приходят в негодность. Более мощные кабели стоят дороже, но и служат намного дольше. Если учитывать трудоемкость укладочных работ, предпочтение лучше отдать специальным кабелям: ААП2л, АСБ, АПвВГ, АСПл, АПВГ, АПсВГ, ААБл, ААШп, ААПл, АВВГ, ААШв и т. д. В районах вечной мерзлоты для прокладки под землей используют специальные морозостойкие виды кабелей — ПвКШп.

Правила разработки трассы для кабеля

Работы начинаются с разработки трассы укладки кабеля. Нет сомнений, что укладка кабеля по прямой — наиболее выгодный вариант, но это возможно далеко не всегда. Проектирование трассы укладки электрокабеля выполняется с учетом следующих моментов.

Расстояние от трассы до больших деревьев должно быть свыше метра. Если дерево растет на пути прокладки кабеля, его следует обойти по дугообразной траектории на расстоянии 1,5 м от ствола. Если нет возможности обогнуть дерево, в грунт загоняют металлическую трубку, а в нее протягивают кабель.
Желательно проектировать трассу в обход мест с повышенной нагрузкой: парковок, мест подъезда ассенизационных машин, тротуаров, пешеходных дорожек и т. д. Эти зоны обходят по периметру. Если нет возможности обойти места повышенной нагрузки, кабель прокладывают в футлярах для повышения защиты. Обязательно использование кабель-каналов в местах пересечения трассы электрокабеля с водостоками, водопроводом, канализацией и другими подземными коммуникациями. Также каналя для электрокабелей укладывают на отрезках глубиной менее 50 см и там, где не удалось обойти твердые предметы, таки как остатки старого фундамента или большие камни.
Если подземная трасса проходит параллельно фундаменту, расстояние между ними не должно быть меньше 60 см. Прокладывать кабель на меньшем расстоянии запрещено, так ка движения грунтов или усадка здания могут нанести вред линии электропередач.
По возможности следует исключить пересечение трассы с другими кабелями. Если это невозможно, оба электрокабеля должны быть помещены в футляры, которые выступают за пределы скрещивания не менее, чем на 1 м в обе стороны, а кабели в земле находятся на расстоянии не менее 15 см друг над другом.
Как правило, полностью избежать сложных участков практически невозможно, да и необходимости в этом нет. Достаточно в проблемных зонах использовать в качестве футляров гофротрубу, металлическую трубку или ПНД. Отрезки металлических труб соединяют между собой путем сваривания, чтобы места соединения не повредили оболочку электрокабеля.

Способ укладки кабеля в земле

Укладка кабеля в земле

После того, как разработан проект укладки электрокабеля, приступают к земляным работам. Глубина траншеи должна быть 70-80 см, а ширина зависит от того, сколько жил будет уложено в траншею. Расстояние между ними должно быть минимум 10 см. Если траншея готова, необходимо выполнить такие операции.

Извлечь и удалить все, что может повредить изоляцию кабеля и стать причиной перебоев с электричеством: камни, осколки, корни и другие острые предметы.
Разровнять землю на дне и немного утрамбовать.
Дно траншеи засыпать песком толщиной 10 см и слегка разровнять. Допускается использовать обычный песок из карьера, только его необходимо просеять для удаления камней, стекла и т. д.
Песчаную подушку утрамбовать, убирая впадины и возвышенности.
Проверить состояние изоляции кабеля, если обнаружено нарушение целостности — дополнительно заизолировать.
На кабель надеть футляры.
Уложить кабель в траншею с песчаным дном, не натягивая. Кабель должен лежать с легкими изгибами. Волны предохраняют линию от разрыва при вспучивании от мороза или при движении грунтов.
В местах усиленного давления размещают футляры.
Перед тем, как зарыть траншею, смонтированный электрокабель следует проверить на предмет повреждений. Жилы можно прозвонить мультиметром или обычным тестером, проверить заземление. Если изоляция повреждена, придется искать место повреждения и устранять его.
Если параметры в пределах нормы, зарисуйте план прохождения трассы в масштабе с привязкой к окружающим объектам. Обязательно проставьте расстояние от надежного объекта до кабеля. Например, от угла дома или края участка. В случае возникновения необходимости ремонта или замены кабеля, план с размерами облегчит доступ к поврежденному участку.
Уложенный кабель засыпать просеянным песком. Слой не менее 10 см. Сильно утрамбовывать нет необходимости, можно просто уплотнить ногами.
Далее насыпают слой 15-20 см вынутого ранее грунта. По мере засыпки также нужно удалять камни и посторонние предметы. Слой земли также выравнивают и уплотняют.
Неглубоко в землю закапывают сигнальную ленту с надписью «осторожно, кабель!». Во время земляных работ она предохранит подземную электропроводку от случайных повреждений.

Лента в траншее с кабелем «Осторожно кабель»

Далее канаву засыпают оставшимся грунтом чуть выше уровня почвы, так как спустя время порода уплотнится и осядет.
Заключительный этап — контроль электрических параметров перед тем, как включить электрокабель в работу.

Особенности прокладки кабеля под землей

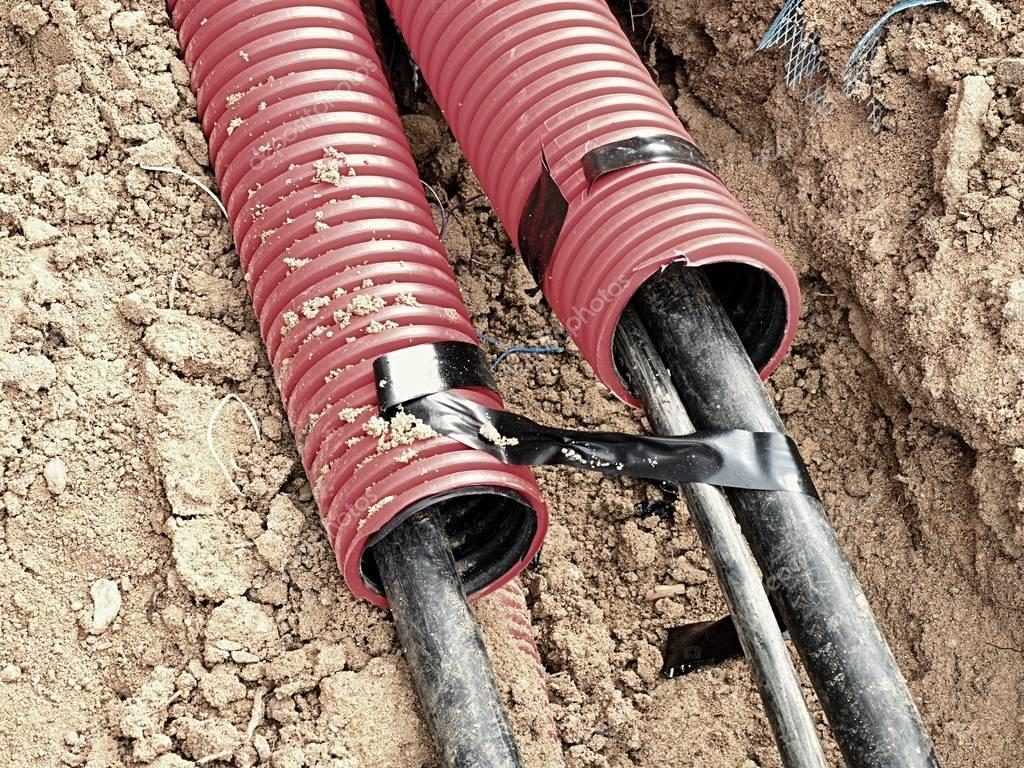

Протянуть электрокабель под землей — процесс трудоемкий. Выкопать траншею, разместить футляры, подготовит засеянный песок нелегко. Да еще и кабель придется потаскать. Закапывать проще, чем рыть траншею, но этот процесс тоже требует сил и времени. А если спустя некоторое время изоляция придет в негодность, придется все начинать сначала: рыть траншею, искать кабель, определять место повреждения и только потом устранять. Поэтому всем понятно, что лучше сделать в первый раз качественно, чтобы потом не тратить силы и время на ремонт.

ГОСТом допускается укладка электрокабеля в траншею без защитного кожуха. Это не противоречит нормативам. И если выполнить монтаж бронированного кабеля высокого качества, он прослужит достаточно долго.

Если же вы решили использовать кабель ВВГ или NYM, его лучше прокладывать с использованием двустенного гофрошланга ДКС, а в метах повышенной нагрузки дополнительно использовать футляры из жестких труб либо ДКС, только большего диаметра. Нередко применяются асбоцементные трубы или толстостенные трубы из пластика.

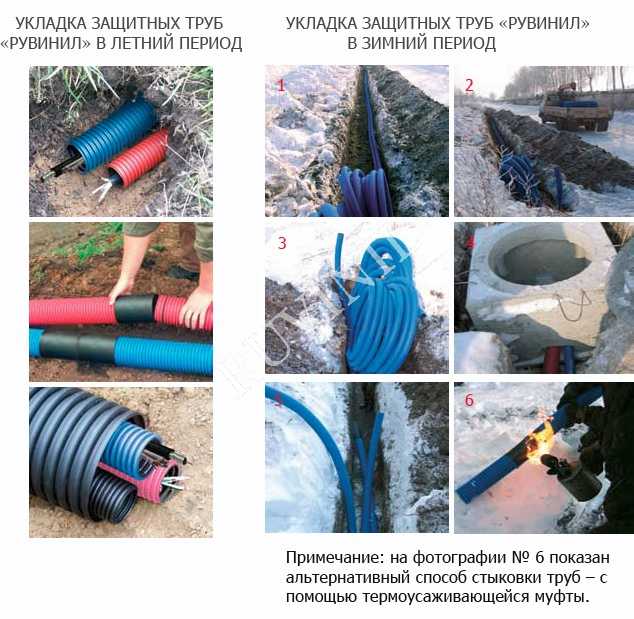

Подобный способ укладки кабеля под землей снижает риск повреждений электропроводки, ведь значительные нагрузки приходятся на стенки труб, а не на защитные кожухи и сами провода.

Еще одно преимущество укладки кабеля под землей в пластиковых и асбестоцементных трубах — это возможность быстрой замены. Новую трубу привязывают к старой, а затем старый просто вытягивают. При этом новый кусок просто «вползает» на место старого по мере вытягивания трубы или гофрошланга. Но такой способ работает не всегда, так как с течением времени и труба, и гофрошланг разрушаются под воздействием льда и повышенных нагрузок.

Исходя из вышесказанного, можно сделать вывод, что хотя нормативы разрешают укладывать кабели в бумажной изоляции, лучше перестраховаться и использовать пластик или сшитый полиэтилен. Любая бумага, несмотря на специальные пропитки, разрушается быстрее полимеров, следовательно, он недолговечна. А так как проложить, и впоследствии заменить кабель в земле требует значительных усилий и трудозатрат, при укладке целесообразнее применять более надежные материалы.

Способ соединения кабеля

Если есть такая возможность, лучше проложить кабель в земле целым отрезком без стыков. Если кабель нужной длины найти не удалось, тогда концы придется соединять вручную. Для этого оба отрезка нужно вывести на поверхность, далее установить специальную монтажную коробку и в ней состыковать концы кабеля. Если недостаточно опыта и нет специального оборудования, не стоит пытаться соединить кабель, ни к чему хорошему это не приведет. Неправильное соединение быстро выведет из строя всю линию, и придется заново раскапывать, искать повреждение и все переделывать. А соединение, выполненное профессионально — это удобно, ведь всегда есть возможность его перестыковать.

Способы ввода кабеля в дом

Недопустимо прокладывать ввод под фундаментом, даже если речь идет о ленточном мелкозаглубленном варианте. Чтобы избежать проблем, на стадии устройства фундамента нужно подумать о закладных для кабеля. Это отрезки труб, в которые впоследствии заводится кабель. Сечение трубы для кабель-канала должно превышать сечение самого кабеля минимум в 4 раза. А чтобы в отверстие не проникала разная живность, по завершению монтажа канал герметично закупоривают. Для этих целей подойдет старый дедовский способ: заткнуть дыру ветошью, смоченной цементным молоком. Можно и запенить.

Еще один способ — в трубке из металла приподнять кабель вдоль наружной стены до уровня, на котором висит вводной шкаф. Затем на этом же уровне выводят закладную в стене по правилам, описанным выше, и по ней заводят кабель внутрь. Это подходящий способ для монолитного фундамента или когда не хочется нарушать целостность основы.

Способы ввода кабеля в дом, проложенного под землей

В случае с бронированными кабелями броню придется заземлить. Для этого нужно приварить или припаять дополнительный провод и завести его на ноль в щитовой. Если пренебречь этим правилом, при пробое фазы броня окажется под напряжением. Прикоснувшись к броне в этот момент, человек может получить электротравму со смертельным исходом. Если же броня защищена, в аварийной ситуации сработает автомат, и электропитание отключится до выяснения причин.

Укладка нескольких кабелей в ряд

При одновременной укладке под землей нескольких кабелей одновременно, они должы располагаться на расстоянии не менее 10 см. Решили использовать гофрированный шланг или пластиковую трубу — для каждой жилы должен быть отдельный канал.

Как заправить электрокабель в трубу или гофру

На прилавках магазинов продается два типа гофры: с зондом внутри и без него. С зондом работать удобнее. Тонкая проволока проходит по всей длине гофры. К ней привязывают кабель и затягивают его внутрь. Процедура очень простая. А вот если проволоки внутри нет, могут возникнуть проблемы. Если жесткий кабель еще возможно заправить внутрь, то в случае с мягким кабелем все гораздо сложнее. Процедура потребует времени и смекалки. Сначала в трубку придется протянуть тонкую веревку, к ней привязать провод, и уж затем втянуть его внутрь. Заправить бечевку в трубу поможет обычный пылесос. Для этого один край веревки надежно фиксируется, а остальное без комков и петель засовывается в трубу. С другого конца подключается пылесос и закрывается противоположное отверстие. За счет разрежения воздуха внутри трубки конец веревки вылетает с другого края.

Прокладка электрокабеля под дорогой

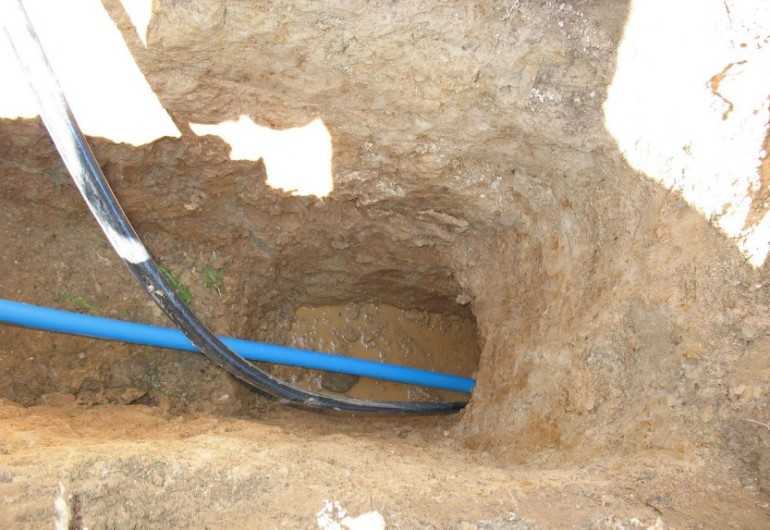

Если при разработке трассы не удается миновать пересечения кабеля с дорогой, придется оформлять разрешение у собственника этой дороги. Этим пунктом нельзя пренебрегать, так как в земле могут пролегать другие коммуникации, которые легко повредить при выполнении земляных работ. Что касается дачных участков, в этом случае нужно получить разрешение от администрации дачного поселка.

Правила укладки кабеля под дорогой такие же, как и для обычных ситуаций. Отдельно стоит упомянуть прокладку кабеля под асфальтом. Если покрытие трассы будет разрушено, придется все восстанавливать за свой счет, а это — дорогое удовольствие. В этом случае целесообразно воспользоваться специальным оборудованием, с помощью которого можно сделать прокол под трассой. Это обойдется дешевле, чем восстанавливать асфальт после раскопок.

Кабель в землю — 105 фото практических советов по прокладке силовых линий

Чтобы подвести электричество или другие сети к постройке или сделать освещение территории, необходимо проложить кабель до соответствующего места. Сделать это можно несколькими способами: на тросе, по зданиям, однако наиболее надежным, эстетичным и практичным можно назвать его прокладку в земле.

Она потребует больших затрат времени, сил и средств, однако кабель будет надежно защищен от внешних факторов и механических воздействий, а значит прослужит дольше.

Чтобы правильно проложить кабель в земле, необходимо руководствоваться нормативными документами: ПУЭ, СНиПом и другими, которые помогут соблюсти верное расстояние между коммуникациями, отступ от поверхности земли, вывод на столбы или стены.

Чтобы знать какой кабель предназначен для прокладки в земле, необходимо тщательно читать его описание в каталогах. Обычно, это должен быть влагозащищенный кабель в виниловой или полиэтиленовой оболочке: бронированный, бронированный с гидроизоляцией, бронированный с полиэтиленовым шлангом.

Кроме этого необходимо учитывать особенности почвы в местах укладки. Если ее кислотность повышена, или она наполнена камнями, мусором, для такого случая подойдет стальная броня, если кислотность в норме – алюминиевая или свинцовая.

Фото кабелей, предназначенных для прокладки в земле можно найти на сайтах интернет-магазинов, в каталогах кабельной продукции различных заводов.

Основные правила прокладки

Глубина прокладки кабеля в земле составляет 70 см от поверхности, если он защищен дополнительно трубой, допускается заложение на расстоянии 50 см;
Запрещено осуществлять прокладку под фундаментами зданий, расстояние от них должно составлять не менее 60 см;
Расстояние между двумя кабелями в одной траншее допускается не меньше 10 см;
Дистанция от больших деревьев соблюдается 2 метра, от кустарников — до метра, если кабель защищен, этими правилами можно пренебречь;
Расстояние от других коммуникаций выдерживается: 1 метр от ливневок, канализаций и водопроводов питьевой или технической воды и 2 метра от газовых труб;
Кабели нужно соединять специальными муфтами.

Технология заложения проводов

Для начала необходимо обзавестись генеральным планом, желательно с разрезами, где будет видна трасса прокладки и места пересечения с другими коммуникациями. Согласно плану, необходимо в нужном месте разметить землю и вырыть траншею.

Дно траншеи следует утрамбовать и насыпать слой песка, для создания подушки, толщиной около 10-15 см. В готовую траншею можно укладывать кабель. После окончания работ мегомметром измерить сопротивление изоляции проложенных проводов.

В случае, когда кабель требует защиты – необходимо проложить его в трубах.

Когда работы по кладке завершены, нужно засыпать траншею песком, тщательно трамбуя, однако таким образом, чтобы не повредить трубы и провода. На некотором расстоянии от земли (около 15 см) проложите сигнальную ленту и поверх засыпайте землю.

После окончания работ еще раз произведите измерения кабеля.

Если отсутствует мегомметр, можно проверить кабель с помощью вольтметра. Сопротивление изоляции он не покажет, но работоспособность трассы будет видна.

Сохраняйте план прокладки кабелей, во избежание их повреждения и простоты поиска в будущем.

Практические советы

Лучше не размещать кабель под участками дороги, где осуществляется повышенная нагрузка: под автодорогами, пешеходными улицами, парковками машин и др. Если другого способа прокладки трассы нет, его необходимо защитить трубами или асбоцементными плитами. Труба для прокладки кабеля в земле должна быть заполнена не более чем на 70 процентов.

Применение гофрированных труб для прокладки под землей категорически запрещено, они выйдут со строя уже через год-два. Рекомендуются электросварные трубы, жесткие двухстенные пластмассовые или асбоцементные.

Прокладка при низких температурах

Когда на улице минусовая температура перед прокладкой кабель необходимо предварительно отогреть в теплом помещении. При условии, что на улице до 10 градусов мороза, отогретый электрокабель можно укладывать в течение часа, если до 20 градусов мороза – 40 минут, при больших показателях линии прокладывать нельзя.

Без подогрева кабельную продукцию можно монтировать при температуре не ниже -5 градусов для кабеля с проводником высокого давления, не ниже -7, если провод защищен изоляцией и -15 — если его изоляция из полихлорвинила.

Фото прокладки кабелей в землю

Также рекомендуем посетить:

Детектор скрытой проводки
Пайка проводов
Заземление в частном доме
Открытая электропроводка
Однофазный двигатель
Крепление кабеля
Распределительная коробка
Маркировка проводов
Распределительный щит
Установка выключателя
Фотореле для освещения
Показания электросчетчика
Дифференциальный автомат
Провод СИП
Электропроводка в деревянном доме
Точечные светильники
Подключение люминесцентных ламп
Магнитный пускатель
Освещение участка
Подключение светильника
Соединение проводов
Подключение диммера
Электрозвонок
Скрытая электропроводка
Сечение провода
Ремонт утюга своими руками
ВВГ кабель
Монтаж электропроводки
Замена электропроводки
Датчик движения для включения света
Схема электропроводки в доме
Стабилизаторы напряжения для дома
Смеситель на кухню
Свет в аквариуме
Штробление стен

Типовые детали прокладки кабеля для непосредственно проложенных кабелей низкого напряжения

Для большинства строительных проектов требуется подземная кабельная система для энергоснабжения, а иногда и система высокого напряжения. Архитекторов и строителей меньше всего волнует, как проложены эти кабели к помещениям и оборудованию. Если бы специалисты-электрики указывали на осуществимость, эстетика проекта достигла бы намеченного уровня. Следовательно, на этапе планирования маршруты и размер траншеи для силового кабеля должны быть включены в проект.

Этапы прямой прокладки кабеля под землей

На этом рисунке показано, как прокладывать силовой кабель низкого напряжения (LT) одножильным методом прямой прокладки под землей. После взятия траншеи поддерживайте чистоту траншеи, выполняя следующие действия:

Сделайте подушку из песка или мелкозернистой почвы в соответствии с размерами, указанными на чертеже.
Проложите кабель посередине траншеи.
Обеспечьте слой песка поверх кабеля.
Положите защитную плитку прямо над слоем песка.
Засыпать вынутый грунт, оставив 300 мм от уровня земли.
Уложите предупреждающую ленту для кабеля и снова засыпьте оставшуюся часть траншеи до уровня земли.

Все материалы должны соответствовать соответствующему разделу спецификации проекта и стандартам.

Метод прокладки кабеля для пересечения дорог и инженерных коммуникаций с использованием воздуховода из НПВХ

На приведенном ниже рисунке показана установка подземного кабеля в двух средах. На первом показана прямая прокладка кабеля под землей, а на втором показан кабель, проходящий через канал в основном там, где пересекается дорога. Еще один случай использования воздуховода из-за пересечения других коммуникаций, таких как водопровод, телекоммуникационные линии или нефтехимические трубопроводы. Воздуховод должен быть залит бетоном из ПВХ на всем протяжении пересечения дороги или других коммуникаций.

Типичная деталь прокладки кабеля для прямой прокладки кабелей низкого напряжения в канале

Метод прямой прокладки нескольких кабелей с использованием одной кабельной траншеи

На приведенном ниже рисунке показано, как прокладывать несколько кабелей в одной траншее. Здесь кабели проходят двухъярусно (слойно) и параллельно в виде матричной системы. Последовательность должна быть следующей: уплотненная песчаная подушка, параллельная прокладка кабеля первого яруса, засыпка песком, параллельная прокладка кабеля второго яруса, засыпка песком, защитный бетонный блок, засыпка вынутого грунта, предупреждающая лента, засыпка песком или засыпка вынутого грунта и, наконец, тротуары.

Типовая деталь прокладки кабеля для прямой прокладки нескольких кабелей и кабелей низкого напряжения

Типовая спецификация для прокладки или установки подземного кабеля

В тех случаях, когда установка включает прокладку определенных участков кабеля непосредственно в траншеях, подготовленных в рамках Контракта, Подрядчик должен Защитите кабели железобетонными или принятыми оболочками из ПВХ, все кабели, протянутые в подготовленные трубы или каналы, должны быть надежно герметизированы в местах входа кабелей на подстанции или в здания для предотвращения проникновения воды и паразитов. По требованию Инженера входы воздуховодов в смотровые колодцы должны быть надлежащим образом герметизированы после установки всех кабелей.

Перевернутые уровни всех труб или воздуховодов, входящих в здание, должны быть такими, чтобы трубы или воздуховоды имели уклон в сторону от здания. Если вход трубы или воздуховода в здание находится ниже уровня грунтовых вод, должны быть предусмотрены фланцы лужи.

Если кабели проложены непосредственно в земле, на дно траншеи необходимо положить 75 мм песка или рыхлой земли, чтобы сформировать основу для кабелей. Когда кабели проложены, они должны быть осмотрены и приняты Инженером. Затем они должны быть покрыты таким же рыхлым песком/землей, которые должны быть засыпаны вокруг и над кабелями до уровня 75 мм над верхней частью кабелей. Там, где должно быть проложено более одного горизонтального слоя кабелей, для каждого слоя должны быть предусмотрены одинаковые песчано-земляные подушки и покрытие.

Защитные кожухи должны располагаться по центру кабелей, причем каждое покрытие должно быть плотно соединено встык и заблокировано с соседними покрытиями по всей длине кабеля. Окончательная засыпка траншей не должна начинаться до тех пор, пока Инженер не примет установку защитных покрытий.

После укладки любого кабеля и до тех пор, пока все кабели, подлежащие прокладке в траншее, не будут покрыты защитными кожухами, нельзя использовать в траншее острые инструменты или другие приспособления или оставлять их в таких положениях, которые могут привести к повреждению к кабелям, если они упали в траншею. Любые ролики, используемые для укладки кабеля, не должны иметь острых выступов, которые могут повредить кабели.

Подрядчик несет единоличную ответственность за определение того, является ли грунт химически активным, и за принятие специальных мер предосторожности для защиты кабелей от химического воздействия. Подрядчик должен принять меры предосторожности, чтобы избежать электролитического и/или электрохимического воздействия в ситуациях, когда кабель и аксессуары могут быть установлены в непосредственной близости от других разнородных металлов в присутствии влаги.

Расположение кабелей, все методы прокладки и установки должны быть согласованы с Инженером, который должен быть спланирован таким образом, чтобы обеспечить упорядоченное построение, свободное от ненужных изгибов и пересечений, позволяющее удалить любой один кабель без чрезмерного нарушения соседних кабелей .

Прямые проложенные силовые кабели, изображение продукта

В местах прокладки каналов Подрядчик должен убедиться, что они были пройдены и очищены от всех посторонних предметов до прокладки кабелей. После прокладки кабелей в соответствии с указанными требованиями траншеи должны быть должна быть засыпана Подрядчиком, а вновь засыпанная траншея должна быть оставлена и поддерживаться в абсолютно безопасном состоянии до тех пор, пока не будут проведены работы по постоянному восстановлению. Кабельные каналы должны быть из глазурованной стеклокерамики с внутренней глазурью, с пластиковыми гибкими муфтами, типа ПВХ или пекового волокна.

Кабели должны быть идентифицированы во всех люках и на оборудовании с помощью изолированной бирки или ленты с нанесенным на них обозначением цепи. Кабели должны иметь фазы, а также количество и размеры жил, обозначенные буквенным или цифровым обозначением во всех люках и распределительных щитах. Обозначение должно быть на коррозионностойком материале, который также должен быть стойким к химическому разложению.

Кабели, проходящие через сформированные каналы, должны быть закреплены с помощью армированных промышленных кабельных скоб из нейлона или алюминиевого сплава, прикрепленных болтами к вертикальным или горизонтальным опорам каналов из мягкой стали, встроенным в стены каналов на расстоянии 600 мм от центров крепления.

Кабели, проходящие под дорогами, должны быть проложены через сплошные круглые каналы на 600 мм ниже уровня земли для кабелей до 1 кВ, 1100 мм ниже уровня земли для кабелей до 11 кВ. Кабели, проложенные в неукрепленном грунте, должны быть заглублены не менее чем на 600 мм для номинала 1 кВ и на 800 мм для номинала 11 кВ ниже уровня земли. Разметочные столбы должны адекватно указывать маршруты всех подземных кабелей. Они должны быть железобетонными элементами, снабженными свинцовыми вставками, на которых указаны размеры кабелей и каталожные номера. Разметочные столбы должны выступать над уровнем земли или должны быть на одном уровне с конечным уровнем земли, как указано.

101 Инструкции по прокладке оптоволоконного кабеля — Fosco Connect

101 Руководство по прокладке оптоволоконного кабеля — Fosco Connect

Корзина 0

Никогда не тяните непосредственно за само волокно. Волоконно-оптические кабели имеют кевларовую арамидную нить или стержень из стекловолокна в качестве силового элемента. Вы должны тянуть только силовые элементы оптоволоконного кабеля!
Никогда не превышайте максимальное тяговое усилие. На длинных участках используйте подходящие смазочные материалы и убедитесь, что они совместимы с оболочкой кабеля. На очень длинных дистанциях тяните от середины к обоим концам. Если возможно, используйте автоматический съемник с контролем натяжения или, по крайней мере, отрывную проушину. Знайте и соблюдайте максимально рекомендуемую номинальную нагрузку кабеля.
Никогда не превышайте радиус изгиба кабеля. Волокно прочнее стали, когда вы тянете его прямо, но оно легко ломается, если его слишком сильно согнуть. Они навредят волокнам, может быть, сразу, может, не на несколько лет, но вы навредите им, и кабель нужно снять и выбросить!
Всегда сматывайте кабель с катушки, а не скручивайте его с конца катушки. Это будет закручивать кабель при каждом обороте катушки! Никогда не скручивайте оптоволоконный кабель. Скручивание кабеля также может повредить волокна.
Убедитесь, что длина оптоволоконного кабеля достаточна для прокладки. Сращивание волокон делает вещи сложными и дорогими. И нуждается в особой защите. Постарайтесь сделать это одним рывком.
Внутренние кабели можно прокладывать напрямую, но вы можете проложить их внутри внутреннего воздуховода. Innerduct обеспечивает хороший способ идентифицировать оптоволоконный кабель и защитить его от повреждений, как правило, в результате того, что кто-то случайно перерезал его! Вы можете получить внутренний воздуховод с уже установленной тянущей лентой.
Спланируйте установку. Создайте подробный письменный план установки. Вы можете устранить 95% проблем, с которыми могут столкнуться установщики, просто создав этот план. План должен включать оборудование и расходные материалы, спецификацию оптоволоконного кабеля, расположение оборудования, требования к испытаниям, формы данных для испытаний, уровень опыта и назначение персонала, методы установки, определение потенциальных проблемных зон, вопросы безопасности и т. д.
Тяните, но не толкайте кабели. Проталкивание может привести к нарушению радиуса изгиба.
Следите за барабаном подачи. Контроль питающей катушки во время монтажа необходим для предотвращения нарушения минимального радиуса изгиба.
Связь по пути установки. При установке больших тиражей общайтесь и контролируйте путь установки. Волоконно-оптические кабели могут соскакивать с неконтролируемых шкивов. Минимальная бригада должна иметь одного человека, контролирующего тянущее оборудование, одного, контролирующего барабан подачи, и одного, координирующего всех участников установки.
Используйте надлежащие инструменты и методы. Транспортное средство для протягивания кабеля не является подходящим инструментом, если также не используется отрывной вертлюг. Надлежащие методы зависят от конструкции кабеля и места установки. Например, правильная техника протягивания кабеля в кабелепровод. Правильная техника заключается в размещении или прокладке кабеля в кабельном лотке или кабельном канале.
Используйте смазку для оптоволоконных кабелей. Смажьте кабель при установке в кабелепроводах. Смазка снижает тяговое усилие и вероятность поломки. Смазка должна быть совместима с материалом оболочки кабеля.
Обучить монтажный персонал. Надлежащим образом обучите и проинструктируйте людей, которые будут выполнять установку. Надлежащее обучение снижает расходы за счет уменьшения поломки и избыточного затухания.
Используйте технику восьмерки. Разделите длинные тяги на несколько более коротких, используя технику «восьмерки» для хранения кабеля в промежуточных местах. Кабель размещается на земле в виде восьмерки. Этот узор большой, не менее 10-20 футов от верха до низа узора. Когда весь кабель размещен в этом шаблоне, шаблон поднимается и переворачивается так, чтобы свободный конец был сверху. Этот свободный конец втягивается в следующую секцию трубопровода или воздуховода. Этот метод предотвращает скручивание кабеля.
Соблюдайте пределы вертикального подъема. Знайте и соблюдайте максимальное расстояние подъема по вертикали. Превышение этого предела может привести к обрыву волокна, избыточному затуханию и, в случае кабелей со свободными трубками, к соскальзыванию волокон с кабелей. Кабели в вертикальных установках, длина которых превышает предел вертикального подъема, должны быть закреплены на расстояниях, меньших этого предела. Незакрепленные кабели труб должны быть свернуты в петлю.
Допускать тепловое расширение и сжатие. При наружных установках обычная практика провисания 2,5 фута для пролета 150 футов хороша для теплового расширения и сжатия. Если не учитывать тепловое расширение, это может привести к повышенному затуханию и разрыву волокон.
Для жесткой установки используйте оптоволоконные кабели со свободной буферной трубкой. Кабели со свободными трубками могут быть более устойчивыми к неправильному обращению, чем кабели с тугими буферами. Причина в избыточной длине волокна в буферной трубке и способности волокна перемещаться из области низкого напряжения в область более высокого напряжения.
Соблюдайте рабочий диапазон температур. Проложите кабель в местах, в которых установленный диапазон температур находится в пределах рабочего диапазона температур. Нарушение диапазона рабочих температур может привести к чрезмерно высокому затуханию.
Закройте или загерметизируйте кабели, заблокированные водой. Закройте или загерметизируйте концы кабелей гелем или смазкой, блокирующим воду. Эти материалы могут вытекать из кабеля, вызывая проблемы с техническим обслуживанием концевых кабельных коробок.
Защита волокон и буферных трубок. Запирайте волокна и буферные трубки в защитных конструкциях, таких как лотки для сращивания и концевые кабельные коробки. Волокна и буферные трубки не обладают достаточной прочностью, чтобы противостоять разрыву из-за обычного обращения с медными кабелями.
Петля для вертикально установленных кабелей со свободными трубками. Установите вертикальные незаполненные кабели со свободными трубками с петлями, чтобы предотвратить соскальзывание волокна в нижнюю часть вертикального участка. Если это произойдет, затухание может увеличиться, и волокна в конечном итоге порвутся.
Проверить непрерывность и затухание. Проверяйте непрерывность и затухание кабеля перед каждой операцией. Эти проверки должны выполняться при получении/перед установкой, после установки, после сращивания и после установки соединителя.
Пометьте кабель как «Волоконно-оптический кабель». Пометьте кабель как «оптоволоконный кабель» во всех местах, где он легко доступен. Такая маркировка предупредит электриков о характере кабеля.
Создание журналов исполнительных данных. Создайте журналы исполнительных данных для всех кабелей. Держите эти данные доступными для тех, кто будет выполнять техническое обслуживание и устранение неполадок. Эти журналы данных должны включать как измерения вносимых потерь, так и измерения OTDR.
Меры предосторожности – не есть, не пить и не курить. Не ешьте, не пейте и не курите в любом месте, где образуется оголенное стекловолокно. Неокрашенные стеклянные волокна могут вызывать осколки, которые очень трудно найти и удалить.
Меры предосторожности – не заглядывайте в оптоволокно, не проверив его состояние. Никогда не смотрите на волокно, кабель или разъем, если вы точно не уверены, что в волокне нет лазерного излучения. Для интенсивной работы с оптоволокном рекомендуется использовать защитные очки с ИК-фильтром.
Выйти из служебных циклов. Повсюду оставьте кабельные и оптоволоконные петли. Вы пожалеете, что не сделали этого. Сервисные петли позволяют протянуть лишний кабель или волокно в место, где возникла проблема. Протянуть сервисную петлю намного дешевле, чем заменить весь оптоволоконный кабель.
Разделить или изолировать рабочую зону. Оберните веревкой или иным образом изолируйте область прокладки кабеля, чтобы предотвратить доступ неуполномоченного или необученного персонала. Это позволит избежать проблем с безопасностью, таких как осколки волокна и непреднамеренное неправильное использование.
При прямой прокладке кабель должен лежать в траншее ровно, без крупных камней или валунов, которые могут деформировать кабель.
Не позволяйте транспортным средствам проезжать кабель.
Прежде чем отрезать лишний кабель, убедитесь, что установлен кабель нужной длины.
Не кладите кабельные барабаны на бок и не подвергайте их ударам при падении.
Волоконно-оптические кабели следует размещать в отдельных каналах или лотках. Не смешивайте медный кабель и оптоволоконный кабель в одних и тех же каналах или лотках.
После установки оптоволоконного кабеля в воздуховод или внутренний воздуховод необходимо установить концевые заглушки для обеспечения эффективного гидрозатвора. Воздуховоды и внутренние воздуховоды должны содержаться в чистоте и всегда быть водонепроницаемыми.
Размер воздуховодов и внутренних воздуховодов должен соответствовать нынешним и будущим требованиям к прокладке кабелей. Максимальный коэффициент заполнения 40% является хорошим практическим правилом для выбора размера воздуховода.
Веревка или лента для натяжения волокна должны иметь последовательную маркировку (футы или метры) для облегчения определения расстояния.
Тяговая лента должна быть рассчитана на большее, чем максимально ожидаемое натяжение.
Перед началом любой протяжки кабеля все воздуховоды и кабельные своды следует тщательно осмотреть на предмет повреждений или ухудшения состояния, а также принять меры по обеспечению безопасности.
Электрическая искра, создаваемая сварочным аппаратом, может вызвать взрыв при наличии легковоспламеняющихся газов. Поэтому соединения Fusion не следует использовать в хранилищах.
Чтобы свести к минимуму натяжение кабеля, места для хранения катушек должны быть установлены рядом с местами самых крутых изгибов. Места натяжения и катушки также должны быть установлены на угловых сводах, где это возможно.
Определите световолновое оборудование, которое будет использоваться, и убедитесь, что оно будет правильно работать с установленным оптоволоконным кабелем.
Когда наружный оптоволоконный кабель входит в здание, он должен быть сращен с оптоволоконным кабелем внутреннего типа в пределах 50 футов от кабельного ввода, чтобы соответствовать требованиям NEC.
Все вертикальные кабели должны быть закреплены в верхней части прогона. Для фиксации кабеля рекомендуется использовать разъемную сетчатую рукоятку.
Точка вертикального крепления должна быть тщательно выбрана, чтобы соответствовать минимальному радиусу изгиба кабеля и надежно удерживать кабель.
Если существует вероятность протяжки кабеля в том же воздуховоде или кабелепроводе в будущем, рекомендуется использовать внутренний воздуховод для разделения доступного пространства воздуховода. Без этого секционирования дополнительные протяжки кабеля могут запутать рабочий кабель и привести к прерыванию работы.
Небольшой провис кабеля (20-30 футов) может быть полезен в случае необходимости ремонта или перемещения кабеля.
Кабели должны быть проверены после доставки. Повреждение кабелей может произойти во время транспортировки или установки. Распространенной ошибкой установщиков является отсутствие проверки оптоволоконного кабеля после его доставки.
Если вносимые потери внезапно увеличиваются при использовании адаптера или разъема, причиной может быть грязь. Вы всегда должны очищать разъем и адаптер перед их подключением.
Правильно прикрепите тянущую проушину и вертлюг к кабелю. Убедитесь, что тяговая проушина и поворотный узел не имеют острых краев и могут легко проходить через все кабелепроводы, тяговые коробки и кабельные лотки.
При вытягивании волокна из секции сверните кабель на полу в виде восьмерки, чтобы избежать скручивания. Продолжайте тянуть кабель, пока не будет протянут весь кабель.
Определите точный маршрут оптоволоконного кабеля и убедитесь, что он соответствует всем требованиям к установке. Получите все необходимые разрешения на прокладку оптоволоконного кабеля вдоль маршрута.
Запишите все необходимые сведения об объекте оптоволоконного кабеля, включая чертежи правильной трассы, назначение волокон, показания потерь, рефлектограммы и т. д.
Подготовить планы аварийного ремонта.
Снимайте заглушки воздуховодов соединителя и адаптера только перед выполнением соединения. Не позволяйте соединителю касаться какой-либо поверхности после снятия крышки воздуховода.
При подключении разъем должен плавно входить в адаптер. Не поворачивайте разъем при подключении.
Ввинчивающиеся разъемы, такие как разъем FC, затягивайте только вручную. Никогда не прилагайте усилие к разъему адаптера.
Волоконно-оптический кабель должен быть испытан трижды во время установки: на катушке, испытание на сращивание и окончательное приемочное испытание.
При выполнении воздушной установки следует соблюдать крайнюю осторожность. Следует связаться с соответствующим персоналом, чтобы он находился на месте, когда работы выполняются вблизи высоковольтных линий.
Кабели, прокладываемые вблизи высоковольтных линий электропередач, должны быть заземлены, в том числе полностью диэлектрические.
Всегда соблюдайте надлежащий зазор между оптоволоконным кабелем и силовым кабелем. Всегда делайте поправку на провисание силового кабеля из-за погодных и текущих условий. Провисание кабеля увеличивается в теплую погоду или когда силовой кабель пропускает большой ток.
Если для установки антенны используется стальной несущий трос, избегайте зигзагообразного прохождения несущего троса от одной стороны опоры к другой. Вместо этого убедитесь, что он находится на одной стороне, насколько это возможно.
Соблюдайте строительные нормы и правила: Всегда соблюдайте все местные и национальные нормы пожарной безопасности и строительные нормы и правила. Убедитесь, что все кабели, проходящие через брандмауэр, защищены от огня. Используйте кабель класса «пленум», где это предписано, и т. д. и т. д.
Приложите все усилия, чтобы вытянуть кабели из кабелепровода в как можно более прямым углом . Потянув за угол, можно повредить кабель.
Используйте большое количество смазки для натяжения троса на протяжении всего пути, особенно на поводке (тяговое кольцо и сетка). Человек может время от времени останавливать натяжение троса, чтобы подготовить и нанести больше смазки. Используйте только смазку, специально предназначенную для протяжки кабеля. При работе при отрицательных температурах используйте смазку, которая не замерзает.
Важно использовать такой размер веревки, который дает минимальное растяжение во время тяги. Натяжение веревки нежелательно по нескольким причинам, в том числе из-за того, что это делает тягу очень нестабильной и лишает контроля тех, кто выполняет тягу.
Будьте предельно осторожны при снятии проушины. Не используйте лезвие, чтобы разрезать сетку. Вместо этого используйте ножницы электрика или бокорезы. Двигайтесь от задней части троса к проушине, поднимая сетку вверх от троса.
Чрезвычайно важно провести точные измерения при планировании заказа сборки оптоволоконного кабеля с предварительной заделкой по индивидуальному заказу. Эти пользовательские сборки не могут быть возвращены, если только они не имеют дефектов.
Настоятельно рекомендуется использовать дополнительные проушины. Тяговая проушина (и связанная с ней кабельная сетка) защитит предварительно заделанные концы во время протяжки.
Подземные трубопроводы, если они установлены недавно, должны иметь минимальный размер от 1,5 до 2 дюймов. Если пробег длинный, или если вы ожидаете возможность дополнительных пулов в будущем; Затем вы можете установить трубопровод диаметром до 4 дюймов (или больше).
Постарайтесь спроектировать участок кабелепровода с минимальным количеством изгибов. Если на участке слишком много изгибов, вы можете рассмотреть возможность установки распределительных коробок вместо изгибов.
Кабель можно поместить в шаблон Рисунок 8 , если его необходимо снять с катушки. Эта схема сводит к минимуму накопление скручивания кабеля. Следует соблюдать осторожность, чтобы не повредить кабель в такой конфигурации.
Кабель не следует прокладывать в условиях, превышающих указанную максимальную и минимальную температуру установки. Для незакрепленных трубок и ленточных кабелей это обычно указывается для температуры установки от -30°C до +75°C.

Кабели стояка

обычно требуются для вертикальных применений, а кабели нагнетательной камеры требуются там, где есть пространство с положительным давлением воздуха.
Вес кабеля в неподдерживаемом вертикальном подъеме должен быть меньше, чем указанная долговременная эксплуатационная нагрузка. Для уточнения деталей следует обратиться к листу спецификаций вашего производителя. Однако для оптимальной работы рекомендуются промежуточные точки крепления кабеля.
Соединение и заземление: При использовании оптоволоконного кабеля с металлическими компонентами следуйте инструкциям вашей компании и местным/государственным процедурам соединения и заземления.
При протягивании троса с барабана на тросовые блоки, установленные на несущей подвеске, особое внимание следует уделить размеру и расположению 1-го и последнего шкивов. Катушка должна располагаться как можно дальше от 1-го шкива, чтобы свести к минимуму угол 1-го изгиба. Для минимизации изгиба троса в местах первого и последнего шкивов или в любом месте с изменением направления рекомендуется использовать трос/шкив, превышающий указанный радиус изгиба.
На дистанциях от 40 до 100 м используйте подходящие смазочные материалы и убедитесь, что они совместимы с оболочкой кабеля.
При пробеге более 100 м используйте соответствующие смазки и тяните от середины к обоим концам.
Если возможно, используйте автоматический съемник с контролем натяжения или, по крайней мере, с разрывной проушиной.
Избегайте прокладки оптоволоконных кабелей в кабелепроводах и кабелепроводах с медными кабелями во избежание чрезмерной нагрузки или скручивания.
Прикрепите кабели с помощью пластиковых хомутов с большой площадью поверхности. Избегайте защемления или сдавливания кабеля. Кабельные зажимы следует устанавливать вручную с небольшим усилием.
Используйте влажную салфетку, чтобы удалить частицы на конце кабельного разъема круговыми или прямыми движениями, стараясь не протирать область уже использованной прокладки. Не используйте чистящее действие вперед и назад.
Очистка оптоволоконных приемопередатчиков. Выберите безворсовый тампон оптического класса, который легко помещается в корпус приемопередатчика. Тампон следует аккуратно вставить в ствол коннектора и провернуть не более чем на один оборот. ЗАПРЕЩАЕТСЯ вращать его вперед-назад или по кругу, так как это может привести к попаданию мусора в трансивер. Тампоны следует использовать только ОДИН РАЗ.
Продувание или продувка кабеля в воздуховодах. Необходимо провести краш-тест, чтобы определить максимальную силу толчка. Чрезмерное надавливание приведет к тому, что кабель закрутится в воздуховоде или перегнется, что повредит волокно.
Продувка кабеля. Рассмотрите маршрут, чтобы определить максимальное расстояние обдува. Следуйте рекомендациям поставщиков выдувного оборудования по дистанции выдувания; Типичная длина продувки от 3000 до 6000 футов. Может потребоваться установка с несколькими выдувными машинами.
Продувка кабеля. Поддерживайте надлежащий поток воздуха, чтобы «продувать» кабель, а не «проталкивать» кабель. Используйте воздушный компрессор мощностью не менее 375 куб. футов в минуту. Минимальное давление воздуха в воздуховоде должно составлять 100 фунтов на квадратный дюйм, при этом рекомендуется 125 фунтов на квадратный дюйм.
Кабель обдува воздухоохладителя. Охладитель воздушного компрессора следует использовать в соответствии с рекомендациями производителя воздуходувного оборудования. Обычно это происходит, когда температура окружающего воздуха превышает 80°F.
Продувка кабеля. Используйте только смазочные материалы для кабелей/каналов, рекомендованные производителем оборудования для продувки оптоволоконного кабеля.
Не храните кабель в крышке или подставке, если нет достаточного места для обеспечения минимального указанного радиуса изгиба кабеля.
Заземление: кабель с металлическими компонентами должен соответствовать требованиям заказчика к соединению и заземлению, а также местным или национальным нормам.
Доступ к промежуточным участкам волокон в буферных трубках: чтобы свести к минимуму повреждение волокна, используйте инструмент для доступа к промежуточным участкам, чтобы открыть буферную трубку, например, Corning OFT-000. Следует соблюдать осторожность, чтобы использовать правильный размер вставки.
Установка кабелепровода Общая информация: Постарайтесь спроектировать кабелепровод с несколькими изгибами, насколько это возможно. Если на участке слишком много изгибов, вы можете рассмотреть возможность установки распределительных коробок вместо изгибов.
Используйте пластиковые втулки на концах кабелепровода, чтобы не повредить кабель во время протяжки.
Для кабелей, в которых в качестве силового элемента используется только арамидная нить, оболочка может быть удалена, чтобы обнажить нить. Пряжа должна быть завязана узлом с тяговой веревкой, чтобы куртку нельзя было случайно использовать для прочности. При желании куртку можно завязать тугим узлом перед тем, как стянуть. После вытягивания узел следует разрезать.
Для кабелей, в которых используется арамидная нить и центральный элемент из стекловолокна, следует использовать тянущий захват. Силовой элемент должен крепиться самостоятельно. Этого можно добиться, вплетая силовой элемент в пальцы рукоятки, а затем скрепляя его скотчем. Все силовые элементы должны быть захвачены одинаково, чтобы обеспечить правильное распределение напряжения.
Прокладка кабелей под землей. Определите расположение кабелей с помощью маркеров на поверхности. Предвидеть препятствия.
Испытательные перемычки должны иметь тот же размер сердцевины волокна, характеристики и тип разъема, что и кабельная система (например, перемычки FX2000 50/125 мкм для оптоволоконной системы FX2000 50/125 мкм) и должны иметь длину от одного до пяти метров.
Количество поворотов на 90 градусов. Количество поворотов на 90 градусов при протяжке не должно превышать 6 для воздушных кабелей и 4 для подземных кабельных каналов.
Как укладывать кабель в земле: Как проложить кабель в земле
