Уровень напряжения питающей электрической сети является определяющим параметром качества услуг электроснабжения. Бытовая и цифровая техника бесперебойно работает при условии строгого соответствия параметров напряжения заданным стандартам.

Каким должен быть уровень напряжения и какие отклонения допускаются от стандартной величины?

Нормы напряжения в электрической сети

На бывшем советском пространстве был принят стандарт напряжения бытовой электрической сети, равный 220 В. В 1992 году в России было принято решение о переводе электросетей на общеевропейские стандарты. Согласно этим стандартам, напряжение бытовой сети должно соответствовать величине 230 В с частотой 50 Гц. Изначально завершить переход на эти нормы планировалось к 2003 году.

Действующий российский ГОСТ 29322-2014 как раз и предусматривает использование напряжения 230 В. Но по факту во многих сетях по-прежнему остались 220 В, и ничего страшного в этом нет — такое значение находится в пределах допусков (о них чуть позже).

В европейских, азиатских странах, части африканских государств и Австралии приняты стандарты напряжения 220-230 В, реже встречается норма 240 В (в Афганистане, Кувейте, Нигерии и др.). Поэтому техника, которая поставляется в эти страны, рассчитана на работу именно с этими величинами.

В странах Северной и Южной Америки, а также ряде островных государств приняты нормативы напряжения 110 В, 115 В, 120 В и 127 В, в Японии в бытовых розетках напряжение соответствует уровню 100 В.

В постсоветском пространстве, в том числе РФ, Беларуси, Украине, Армении и прибалтийских странах официально действует стандарт 230 В, остальных бывших союзных республиках — 220 В.

• Технологии

  Почему в США напряжение в сетях 110 В, а в России 220 В?

Допустимые отклонения напряжения от стандарта

Опять-таки начнем с теории. Если внимательно прочитать все тот же ГОСТ 29322-2014, мы увидим, что вполне официально допускаются отклонения по напряжению до 10%. Это значит, что реальное напряжение может находиться в пределах 207-253 В. Формально именно так, но фактически поставщики электроэнергии стараются обеспечивать дельту не больше 5%. Что логично, поскольку в этом случае риск выхода из строя домашней техники минимален.

Отдельные кратковременные скачки могут происходить во время пусконаладочных работ или просто при включении/отключении линии. Насколько это опасно?

• Ремонт

  Как смонтировать розетки без распаечных коробок?

Как отклонения напряжения влияют на работу техники

Не вся техника одинаково реагирует на перепады и несоответствие напряжения номинальным параметрам. Условно приборы можно разделить на 3 группы:

1. Преимущественно аналоговые. К этой группе относятся электронагревательные приборы, кухонная техника, микроволновки с механическим управлением, водонагреватели и т. д. На перепады и изменения напряжения они реагируют практически безболезненно. Зачастую в техпаспорте указан номинал 230 В, поэтому приборы способны выдерживать повышение даже до 253 В. При понижении напряжения до 198 В они продолжают работать, но со снижением эффективности.
2. Цифровые и преимущественно цифровые. Это компьютеры, блоки питания, видео- и аудиотехника, а также любая техника, имеющая в основе электронные микросхемы и преобразователи. Такую технику называют «нежной» — она очень чувствительна к резким перепадам и изменениям напряжения в сети питания. Допустимый предел повышения составляет не более 240 В. Поэтому рекомендуется подключать их через стабилизаторы и ИБП для предотвращения поломок.
3. С наличием компрессора или электрического двигателя. Это холодильники, стиральные машины, центрифуги, мясорубки, посудомойки и прочие. Для этой техники более опасно пониженное напряжение, чем повышенное. В результате падения напряжения в обмотках возрастает нагрузочный ток, что приводит к перегреву и преждевременному пробою изоляции. Поэтому насосы, охладители и моторы выходят из строя гораздо раньше указанного в паспорте эксплуатационного срока.

Ключевым параметром являются указанные в паспорте прибора допустимые нормы отклонения и рекомендации производителя по эксплуатации. Наиболее травматичными для бытовой и цифровой техники являются даже не конкретные цифры отклонений, а наличие резких скачков напряжения — чем чаще они происходят, тем более вероятен выход приборов из строя.

• Эксплуатация

  Гофра для проводки: нужна ли она и чем отличаются разные типы

Как определить отклонения напряжения в сети

Заподозрить скачки напряжения можно по изменениям в работе электроприборов, например, усилению и затуханию яркости ламп накаливания, неравномерной работе компрессора холодильника, аварийному выключению сетевого фильтра. Снижение напряжения можно заметить по усилению гула холодильника, увеличению времени нагрева чайника и бойлера, тусклому свету осветительных приборов.

Если появились сомнения в соответствии напряжения бытовой сети общепринятым стандартам, это можно проверить при помощи мультиметра (вольтметра). При замере в розетке на шкале или дисплее будет отражена фактическая величина напряжения в данный момент.

Если отклонения от нормы фиксируются разово и в течение непродолжительного времени, а их диапазон не превышает допустимые, то причин для беспокойства нет. Если отклонения значительные и фиксируются на протяжении длительного периода, следует принимать меры.

Что делать, если напряжение в сети не соответствует нормам

При обнаружении несоответствия напряжения в бытовой сети допустимым нормам, можно говорить о ненадлежащем качестве предоставления коммунальной услуги, а именно электроснабжения. О выявленном несоответствии необходимо уведомить аварийную диспетчерскую службу поставщика услуги. Сделать это можно письменно или по телефону.

По заявке назначается проверка уровня напряжения специалистом компании. Обычно проверка производится в течение ближайших 2 часов с момента поступления заявки. Дальнейшее урегулирование вопросов происходит в соответствии с Законом «О защите прав потребителя».

Вот еще несколько полезных материалов для тех. кто неравнодушен к электрике.

• 5 важных правил ПУЭ, которые электрики нарушают чаще всего
• 7 главных правил безопасности домашнего электрика, которые должен соблюдать каждый

Каково допустимое напряжение в сети 220 В по ГОСТу: 4 причины введения стандарта

Полные нормы напряжение в электросети: ГОСТ

Несмотря на то, что большинство обывателей и людей, не относящихся к категории осведомленных в области напряжения в их электросети, утвердительно скажет о том, что стандартным напряжением является показатель в 220 В. К их удивлению, даже несмотря на старые и привычные всем наклейки, на котором указан общепринятый стандарт, уже не актуальны.

С 2015 года в РФ действует новый стандарт – уровни 230 В и 400 В, что соответствует европейским стандартам.

Такие акты приняты также в Украине и странах Балтии, в том числе Беларуси.

К чему привело изменение стандарта:

• Изменилось рабочее напряжение на кабеле электросети;
• Колебания стали чуть более значимыми, нежели ранее, но все также в допустимых нормах 5% и максимальных – 10%;
• Потенциальная оплата услуг поставки электроэнергии выросла не совершенно символическую сумму;
• Частота подачи напряжения – 50 Гц.

Нормы напряжения в электросети зависят от типа назначения постройки

Таким образом, напряжение в сети должно считаться несколько возросшим в бытовой практике. Но на деле же все иначе и это сулит наличие подводных камней в сфере поставки организациями электроэнергии. Несмотря на общепринятый стандарт, организации, поставляющие напряжение в квартиры домов, подают все по тем же меркам, принятым еще в советское время и равным 220 В. Все это происходит официально по ГОСТу 32144-2013, которым и руководствуются поставщики.

Стандартные параметры электрической сети

Нормы общепринятых стандартов регламентируют также основные параметры, присущие для электроэнергии, поставляемой в дома. С учетом того, что технический ГОСТ – это десятки и десятки страниц сложной терминологии и расчетов, здесь будут приведены общая оценка приводимых категорий. Как общепринято считать, основными параметрами, определяющими нашу бытовую электроэнергию, считаются частота и сила переменного тока и напряжение. Однако есть и ряд других, которые стоит учитывать.

Стандартные параметры электрической сети включают в себя:

• Коэффициент временного напряжения;
• Импульсное напряжение;
• Отклонение частоты напряжения на кабеле электросети;
• Диапазон изменения напряжения;
• Длительность потери напряжения и прочие.

Все перечисленные показатели так или иначе оказывают влияние на потерю или превышение установленных норм подачи энергии в сети.

Максимальное отклонение напряжения в электросети

Ток в сети по естественным причинам непостоянен и изменяется в определенных показателях. В рамках нового стандарта 230 В/400 В номинальное отклонение допустимо в пределах 5% и максимально должны отмечаться в кратковременных промежутках не более 10%. Таким образом, такое теоретические отклонение допускается в пределах 198 В и до 242 В. Такой размах может считаться актуальным для большинства нынешних квартир.

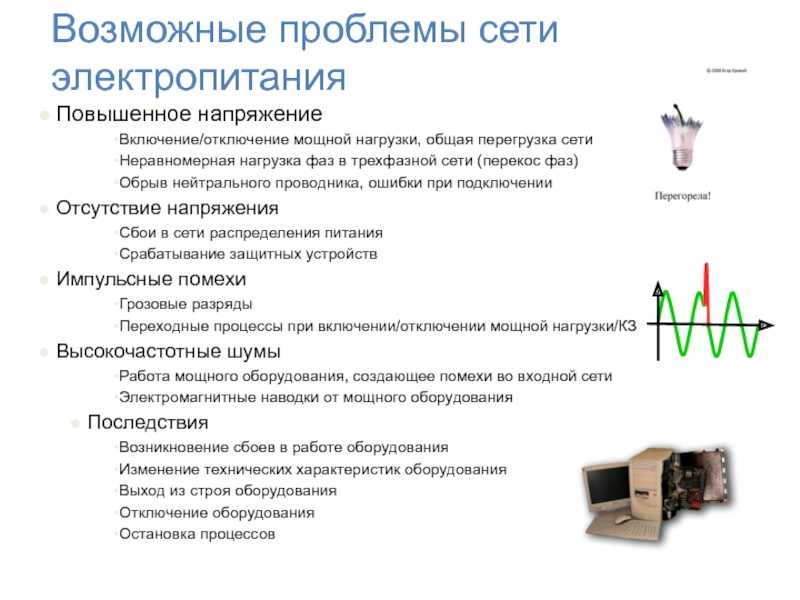

Что влияет на сетевое колебание поставки энергии и потери напряжения:

• Одним из самых распространенных причин является устаревание оборудования, в том числе счетчиков, электрощитов, кабелей проводки и так далее;
• Значительные погрешности отмечаются и в плохо обслуживаемой сети;
• Ошибки при планировке и выполнении прокладочных работ в доме;
• Значительный рост показателей энергопотребления, превышающих установленный стандарт.

Как уже отмечалось, приемлемы перепады в сети на +-5%. Так, например, по поставляемому показателю в 220 вольт, допустимо отклонение в сети, равное 209 В и наибольшее превышение, равное 231 В.

Посадка напряжения в домашней сети

Так называемая посадка напряжения может быть чревато многими нежелательными последствиями. Причем нежелательными как самими жителями, так и организацией-поставщиком, ведь именно она будет восполнять все непредвиденные расходы. По объективным причинам, описанным ранее, посадка электроэнергии может достигать рекордных показателей.

При обнаружении таких колебаний, максимальная просадка фиксируется и с этими показателями, ссылаясь на общепринятый стандарт и качество поставляемой энергии, нужно обращаться в органы-поставщики электроэнергии.

При отсутствии желания исправлять неисправности это является основанием для подачи искового заявления в суд.

Чем чревато превышение или значительное снижение установленных норм поставки напряжения в доме:

• Быстрее перегорают лампочки;
• Особенно это пагубно для холодильника, стиральной машинки и прочих электробытовых приборов, требующих мощное и постоянное напряжение;
• Срок службы любой электротехнической техники, в том числе микроволновки, тостера, телевизора, компьютеров и так далее.

Таким образом становится очевидно, что все классы электротехники страдают от сильных перепадов напряжения. Особенно это влияние деструктивно сказывается, если в сети именно низкое напряжение. И обязанность обеспечить бесперебойным, стабильным и качественным током принадлежит именно организации, которая занимается поставкой и согласно договору, должна обеспечивать ее качественное обслуживание.

Величина допустимого падения напряжения: ПУЭ

Согласно принятым правилам устройства электроустановок (ПУЭ) еще в бывшем СССР, падением напряжения признается разность показателей напряжения на разных точках сети. Как правило, это точки начала и конца цепи. В установленных нормах по закону полагается различать понятия отклонение напряжения от ее потери. Если первый случай в общепринятом масштабе рассматривается на примере лампы накаливания, показатель отклонения которого признается номинальным и обязательным к исполнению, то в случае с потерей, рассматриваемой на шинах станции, – это признается рекомендуемым показателем.

Нормальное падение работы напряжения в сети:

• В так называемых воздушных линиях – до 8%;
• В кабельных линиях электроснабжения – до 6%;
• В сетях на 220 В – 380 В – в районе 4-6%.

При этом падением в рамках аварийного режима признается падение до 12% в сети – это установленный предел. Падение более установленной нормы сулит включение системы защитной автоматики, которая должна срабатывать при достижении пониженной нормы на протяжении не менее 30 секунд.

Также в некоторых источниках можно найти стандарты напряжения, превышающие даже новые показатели в 230 В и 400 В. Не стоит путать примеры бытового использования с заводом или фабрикой, на которых показатели естественно значительно превышают бытовую среду.

Обязательное регулирование напряжения в электрических сетях

Осуществить собственное регулирование напряжения не только трудозатратно, но и потребует финансовых вложений. Еще более трудным вариантом является добиваться стабилизации тока в сети от организации-поставщика. Это можно сделать путем подачи жалоб, личных обращений, исков в суд, однако, результат далеко не всегда достигается даже этими методами.

Если вы все-таки решили самостоятельно исправить картину, то это возможно следующим образом:

1. Метод централизованного регулирования напряжения. Этот подход предполагает подсчет того, сколько изменений потребуется для стабилизации ситуации и соответствующее регулирование в центральном блоке питания.
2. Метод линейного воздействия. Осуществляется с помощью так называемого линейного регулятора, который изменяет фазы с помощью вторичной обмотки на цепи.
3. Использование конденсаторных батарей в сети. Этот способ в теоретической части называется компенсацией реактивной мощности.
4. Также предельно нестабильную сеть можно подправить с помощью продольной компенсации. Она подразумевает последовательное подключение к сети конденсаторов.

Также актуальным вариантом, при не слишком выраженным отклонении от установленной нормы, является установка одного крупного или нескольких мелких стабилизаторов в сети. Это потребует некоторых финансовых вложений, специальные навыки монтажа, а также не подходит для максимально колеблющихся систем электроснабжения, ведь просто не смогут делать большой объем работы и регулировать большое количество напряжения.

Итак, как уже было определено, новым общепринятым стандартом считается напряжение в сети в квартире от 230 В до 400 В. Для примера, шкала напряжения бывает и 240 В, 250 В, с учетом максимально допустимой погрешности. Однако для привычной нам розетки э1ф рабочее напряжение – это все тот же уровень 220в, который привычен для нас всех еще с советского периода.

Допустимое напряжение в сети 220 В по ГОСТу (видео)

На счетчиках пишется показатель сетевого напряжения, который должен учитывать каждый житель дома. Следите за своими электроприборами правильно и вовремя обращайтесь в нужные инстанции.

Дорожный адаптер для России | Электрическая безопасность прежде всего

Адаптеры для путешествий по России

Независимо от того, являетесь ли вы новым или постоянным посетителем, эта прекрасная страна не перестает удивлять. Какой бы тип отдыха вы ни планировали в России, важно заранее изучить вопрос, чтобы поездка прошла без проблем.

Дорожные адаптеры для России: какой тип мне нужен?

• Тип С
• Тип F

Вам нужно подумать, что взять с собой, чтобы безопасно пользоваться личными электроприборами за границей. Обычно это включает в себя использование дорожного адаптера, который представляет собой устройство, которое просто позволяет вам подключать любой электроприбор Великобритании к иностранной электрической розетке. Важно отметить, что он не преобразует напряжение или частоту.

Для России существует два соответствующих типа вилок, C и F. Тип вилки C — это вилка с двумя круглыми контактами, а тип вилки F — это вилка с двумя круглыми контактами и двумя зажимами заземления сбоку. Россия работает от сети с напряжением 220В и частотой 50Гц.

Преобразователи и трансформаторы напряжения

Электроснабжение по всему миру может варьироваться от 100В до 240В. Использование электроприбора, рассчитанного на напряжение, отличное от напряжения питания, может быть чрезвычайно опасным.

Поскольку напряжение в разных странах может различаться, в России вам может понадобиться преобразователь напряжения или трансформатор. Если частота отличается, нормальная работа электроприбора также может быть нарушена. Например, часы с частотой 50 Гц могут работать быстрее при подаче электроэнергии с частотой 60 Гц. Большинство преобразователей напряжения и трансформаторов поставляются со штепсельными адаптерами, поэтому вам может не понадобиться покупать отдельный дорожный адаптер.

Все преобразователи и трансформаторы имеют максимальную номинальную мощность (AMPS или WATTS), поэтому убедитесь, что любой прибор, который вы собираетесь использовать, не превышает этот номинал.

Прибор с двойным номинальным напряжением

Вы можете определить, нужно ли вам использовать преобразователь или трансформатор, взглянув на паспортную табличку прибора.

Устройство с двойным номинальным напряжением будет отображать, например, «ВХОД: 110–240 В» на корпусе устройства или на его блоке питания. Это означает, что вам не понадобится преобразователь или трансформатор, а только дорожный адаптер, потому что Россия работает от напряжения питания 230 В, что находится в диапазоне 110-240 В, от которого работает устройство с двойным напряжением.

Приборы на одно напряжение

В России напряжение питания 230В. Если прибор рассчитан на одно номинальное напряжение, он должен работать при том же напряжении, что и напряжение питания в стране, то есть 230 В. Если это не так, его следует использовать вместе с трансформатором или преобразователем напряжения, чтобы обеспечить безопасную и правильную работу прибора.

Преобразователи и трансформаторы выполняют схожие функции, но их применение различается. Преобразователи обычно используются с приборами, которые работают в течение короткого времени (1-2 часа), в то время как большинство трансформаторов можно использовать вместе с приборами, которые работают непрерывно.

Важно понимать, что некоторые дорожные адаптеры не подходят для каких-либо приборов, требующих заземления. Эти типы дорожных адаптеров следует использовать только с оборудованием с двойной изоляцией, которое будет четко обозначено символом, показанным ниже.

Перед поездкой рекомендуем проверить технику, чтобы понять требования в России.

Сертификация продукции для экспорта в Россию и Таможенный союз

Соответствие Техническому регламенту Таможенного союза требуется при экспорте в Евразийский экономический союз — ЕАЭС (бывший Таможенный союз). Государства-члены: Россия, Беларусь, Казахстан, Армения и Кыргызстан.

Системы сертификации ГОСТ для отдельных государств-членов постепенно заменяются сертификацией в соответствии с Техническим регламентом Таможенного союза (ТР ТС). Технические регламенты

аналогичны Директивам, охватывая требования ко всему жизненному циклу продукции. Каждое ТУ поддерживается ГОСТами и другими стандартами в части требований к продукции и методов испытаний.

Продукция, прошедшая проверку на соответствие техническим регламентам Таможенного союза, маркируется Знаком соответствия ЕАС (ЕАС означает Евразийское соответствие). Знак EAC применяется к экспорту и товарам, произведенным в России, Беларуси, Казахстане, Армении и Кыргызстане.

В настоящее время существует несколько видов подтверждения соответствия в зависимости от вида продукции: сертификация или декларирование в национальных системах ГОСТ, сертификация или декларирование ТР Таможенного союза, государственная регистрация.

Должны иметься применимые документы по оценке соответствия для таможенного оформления и продажи и/или маркетинга в государствах-членах.

В настоящее время под действие Технического регламента подпадают: промышленное и низковольтное электрооборудование, оборудование для взрывоопасных зон, текстиль, обувь и аксессуары для взрослых, все детские товары, включая игрушки, косметику, продукты питания и мебель.

Intertek занимается выдачей этих обязательных сертификатов с самого начала программы. Наши сотрудники являются экспертами в программе сертификации Таможенного союза и хорошо знакомы с его требованиями и целями, поэтому могут уверенно и эффективно помогать экспортерам в содействии торговле.

Специализированные специалисты Intertek проконсультируют вас по вопросам сертификации, которые вам необходимы, и предложат вам индивидуальную услугу, которая проведет вас через процесс сертификации.

Наиболее распространенные применимые сертификаты (не ограничиваются):

• Cu TR Сертификат соответствия
• Cu TR Декларация соответствия
• Сертификат GOST-R
• 9
• GOST-R Декларация конформы

• 99999
• GOST-R Декларация конформы

• 9999999
• GOST-R.
