Какой бесперебойник для котла лучше: Лучшие ИБП для газовых котлов отопления. Бесперебойники с внешним аккумулятором

Как сделать выбор ИБП для твердотопливного котла, несколько полезных советов

Содержание

1. Нужен ли бесперебойник для твердотопливного котла
2. Каких видов бывают ИБП для котлов на твердом топливе
3. Как выбрать ИБП для твердотопливного отопительного котла
4. Какой марки лучше ИБП подобрать к котлу на твердом топливе
5. Нужен ли ИБП, если у ТТ котла есть стабилизатор?

Современные твердотопливные котлы позволили максимально автоматизировать процесс отопления. Обогрев стала регулировать чувствительная автоматика, что сделало оборудование энергозависимым. В случае отключения электроэнергии, перестает работать: подача топлива, контроль нагнетания кислорода в топку, циркуляционный насос, система, предотвращающая закипание теплоносителя.

ИБП для твердотопливного котла является необходимостью, позволяющей подготовиться к форс-мажорным обстоятельствам, в виде скачков напряжения или внезапного отключения электричества.

Нужен ли бесперебойник для твердотопливного котла

Все зависит от того, насколько ТТ котел является энергозависимым. Системы отопления с естественной циркуляцией теплоносителя и простейшей конструкцией водогрейного оборудования, обычно работают без электричества и не нуждаются в бесперебойнике. Но для других моделей подключение к электросети через ИБП является необходимостью.

• Для котла на пеллетах – оборудование снабжено чувствительной автоматикой, контролирующей скорость подачи пеллет на горелку. Внутри большинства моделей установлен циркуляционный насос, а также система самостоятельной очистки горелочного устройства и дымохода от сажи. Отключение пеллетного котла от электричества приводит к остановке процесса отопления.

• Для дровяного котла – энергонезависимые модели не нуждаются в подключении ИБП. Исключение составляют ситуации, когда уже после установки котла принимается решение о дополнительном монтаже циркуляционного насоса.
  Современные модели имеют встроенный водяной контур, насосное оборудование, систему, предотвращающую перегрев теплоносителя, а также автоматику, управляющую забором воздуха и системой дымоотведения. Чем больше электрических модулей установлено в котле на дровах, тем насущнее потребность в ИБП.

• Для пиролизного котла – принцип работы пиролиза связан с необходимостью создания оптимальных условий для выработки газа. Большинство из пиролизных котлов используют автоматику, позволяющую увеличить время автономной работы от одной закладки дров до нескольких суток. Нагнетание воздуха и работа системы дымоотведения перестает работать после отключения электричества, поэтому котел пиролизного типа нуждается в альтернативном источнике электроэнергии.

• Для угольного котла – современные модели снабжены автоматической подачей топлива в камеру сгорания, присутствует сложная система безопасности.

Обеспечить длительную бесперебойную работу твёрдотопливного котла при отключении электричества возможно только с помощью ИБП. Подключение автомобильных аккумуляторов или генератора может привести к выходу из строя регулирующей автоматики.

Защита твердотопливного котла бесперебойным питанием с чистой синусоидой. На первый взгляд, подобрать источник бесперебойного питания ИБП для твёрдотопливного котла отопления достаточно просто. Но стоит учесть, что большинство производителей не изготавливают станции, конкретно для котельного оборудования. Обычный бесперебойник хорошо защищающий компьютер, оргтехнику и другие бытовые приборы не подойдет для подключения к котлу.

Практика показывает, что единственные приборы, способные предоставить гарантируемую защиту и предотвратить выход из строя автоматики и электроники котельного оборудования, это ИБП с чистой синусоидой на выходе. В технической документации прямо указано, насколько выбранный блок соответствует данному параметру.

Каких видов бывают ИБП для котлов на твердом топливе

Источники бесперебойного питания бывают трех видов. Как уже отмечалось, для автономной работы и обеспечения безопасности электроники отопительного оборудования, не подойдут любые станции UPS. При подборе бесперебойника следует учитывать технические параметры:

• Бюджетный ИБП – простейшая Off-line модель, имеющая привлекательную стоимость, но не обеспечивающая безопасность автоматики котла. Принцип работы устройства достаточно простой. При достижении критических отметок в напряжении, срабатывает переключатель и переводит электронику котельного оборудования на работу от аккумуляторов.
• Линейно интерактивный ИБП с аккумулятором для котла на твёрдом топливе. Эти модели не намного дороже, чем предыдущие, но имеют лучшие характеристики, что позволяет их использовать для защиты отопительного оборудования. Блок UPS питания идет в комплекте со встроенным стабилизатором напряжения, что и является главным преимуществом модели.
• ИБП on-line – наиболее приемлемый вариант. Единственным недостатком модуля является высокая стоимость. Технические и производственные характеристики обеспечивают максимальную защиту оборудования от скачков напряжения, а также поддерживают работу котла в автономном режиме до нескольких суток.
  Работа твердотопливного котла от бесперебойника с двойным преобразованием происходит следующим образом. В корпусе находится инвертор, преобразующий переменный ток в постоянный. После преобразования осуществляется еще одна трансформация и на выход подается переменное напряжение со стабильной частотой, запитывающее автоматику котла. Существует возможность установить параметры, оптимальные для работы котельного оборудования.

Как выбрать ИБП для твердотопливного отопительного котла

Система бесперебойного питания для твердотопливного котла должна не только поддерживать автономную работу котельного оборудования, но и обеспечивать защиту электроники. При выборе наиболее подходящего UPS для котельной, необходимо обращать внимание именно на эти два критерия:

• Время автономной работы при отключении электричества. Выбирая аккумулятор, потребуется обратить внимание на их емкость и питание. Если котельная устанавливается внутри жилого дома, для бесперебойника лучше аккумулятор закрытого типа. Установка батареи на 100 А/ч обеспечит автономную работу котла в течение 6-8 часов.
• Защита от колебаний напряжения. Установка UPS к твёрдотопливному котлу имеет еще одну цель. Необходимо защитить все узлы, потребляющие электроэнергию от выхода из строя.
  Практика показывает, что только подключение ТТ котла через бесперебойник Online может обеспечить такую защиту. Устройство работает по принципу двойного преобразования. Поэтому на автоматику котла подается напряжение с устойчивой частотой и чистой синусоидой.

Модели с маркировкой LT имеют функцию, позволяющую подключать несколько аккумуляторных батарей одновременно (схема подключения ИБП к АКБ, указана в технической документации). Благодаря увеличенному количеству АКБ, автономная работа ИБП может длиться до нескольких суток.

Какой марки лучше ИБП подобрать к котлу на твердом топливе

Перед тем как окончательно выбрать UPS, стоит обратить внимание на отзывы, об использовании различных бесперебойников для твёрдотопливных котлов. Для нужд котельных чаще всего используют следующие марки оборудования:

1. CyberPower.
2. Inelt.
3. Helior.
4. Skat UPS.
5. Teplocom.
6. Штиль.

Каждая из вышеперечисленных моделей заслужила определенную репутацию и может устанавливаться для нужд котельной. Лучше отказаться от приобретения китайского оборудования, а отдать предпочтение надежной европейской или отечественной технике.

Нужен ли ИБП, если у ТТ котла есть стабилизатор?

Стабилизатор выполняет только одну необходимую задачу – защищает автоматику и электронику от скачков напряжения в сети. Но при отключении электричества, стабилизатор не может обеспечить автономную работу котельного оборудования, что является критичным для некоторых видов котлов.

Устройство бесперебойного питания для пеллетных котлов является единственным способом обеспечить автономную работу системы после отключения электричества. Горелка и шнековая подача гранул функционируют только при наличии питания в сети. После отключения электроэнергии, ИБП подает напряжение от аккумуляторов, что позволяет продолжить работу котла, но уже в автономном режиме.

И наоборот, бесперебойное электропитание для котлов на дровах может не иметь необходимости. Некоторые модели работают по принципу обычной дровяной печки, а принудительная циркуляция теплоносителя заменяется естественной, благодаря байпасу, установленному на трубопроводе отопления.

как правильно выбрать и установить своими руками

Содержание

1. Что такое ИБП и зачем он нужен?
2. Основные типы источников бесперебойного питания
3. Как правильно выбрать и подключить ИБП
4. Рейтинг популярных моделей и отзывы владельцев

Введение

Современные газовые котлы напичканы сложной электроникой которой необходимо постоянное и качественное электропитание. При перебоях с подачей электроэнергии или при аварии в электросети ваш отопительный прибор просто перестанет работать и вы останетесь замерзать в своем частном загородном доме. Для того, чтобы это не случилось владельцы используют источник бесперебойного питания (ИБП) для газовых котлов.

В этой статье мы расскажем о том зачем нужен бесперебойник и какие бывают виды, как выбрать лучший и правильно подключить своими руками. В заключении мы рассмотрим наиболее востребованные у потребителей модели источников бесперебойного питания (UPS) и приведем несколько отзывов владельцев об их работе.

Что такое ИБП и зачем он нужен?

Всем нам знакома ситуация когда электричество вдруг внезапно пропадает, свет гаснет и приходится зажигать свечи. Если вы живете в доме с центральным отоплением это еще пол беды – посидите некоторое время при свечах без телевизора и компьютера.

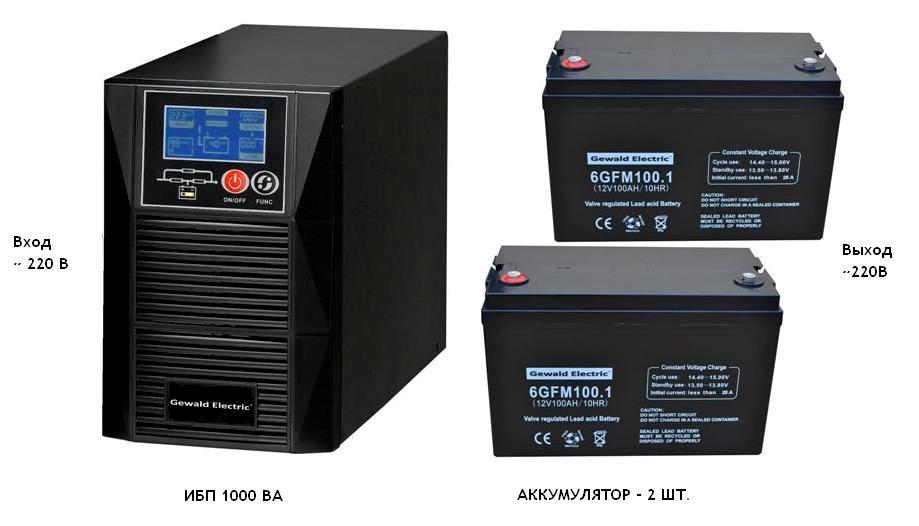

Фото 1: Источник бесперебойного питания с подключенной АКБ

Совсем другое дело когда вы живете загородом в частном доме и используете для отопления энергозависимый газовый котел. Без электропитания он перестанет работать и в скором времени вы начнете замерзать.

Чтобы избежать подобной ситуации у владельца загородного дома есть несколько выходов:

1. Использовать в системе отопления энергонезависимый газовый котел, у которого вся автоматика работает механически и не требует электропитания. На рынке есть подобные модели, но их эффективность значительно ниже чем у тех, которые управляются современной электроникой.
2. В пару к газовому котлу с электронным блоком управления подключить энергонезависимый. Такой вариант конечно хорош, но дорог т.к. потребуются затраты на покупку второго котла и его подключение к системе отопления.
3. Полностью отказаться от газа или поставить резервный отопительный прибор на твердом топливе, например такой как отопительный твердотопливный котел «Каракан». Система из двух котлов будет также стоить очень дорого, а отопление дома дровами и углем имеет свои существенные недостатки.
4. Купить и установить источник бесперебойного питания для газового котла, который позволит устройству отопления продолжить функционировать до тех пор, пока напряжение в сети снова не появится. Такой вариант наиболее предпочтителен как по простоте установки, так и по финансовым соображениям.

Давайте разберемся, что такое ИБП, из каких основных блоков он состоит и как работает. Источник бесперебойного питания включает в себя:

•


  Инвертор

  Инвертор для котла отопления играет очень важную роль. Он преобразует постоянное напряжение 12В от аккумуляторов, в переменное 220В с идеальной формой синусоиды, которое необходимо для правильной работы автоматики газового котла и системы отопления.

•


  Стабилизатор напряжения

  Для того чтобы привести низкокачественное питание электросети к уровню и виду необходимому для корректной работы электроники используется стабилизатор напряжения для газового котла. Встречаются как реализации в одном блоке с инвертором так и отдельные устройства.

•


  Аккумуляторные батареи

  Один или несколько встроенных или внешних аккумуляторов накапливают заряд и в случае отключения питания в основной сети, служат источником электропитания для газового котла и других устройств системы отопления.

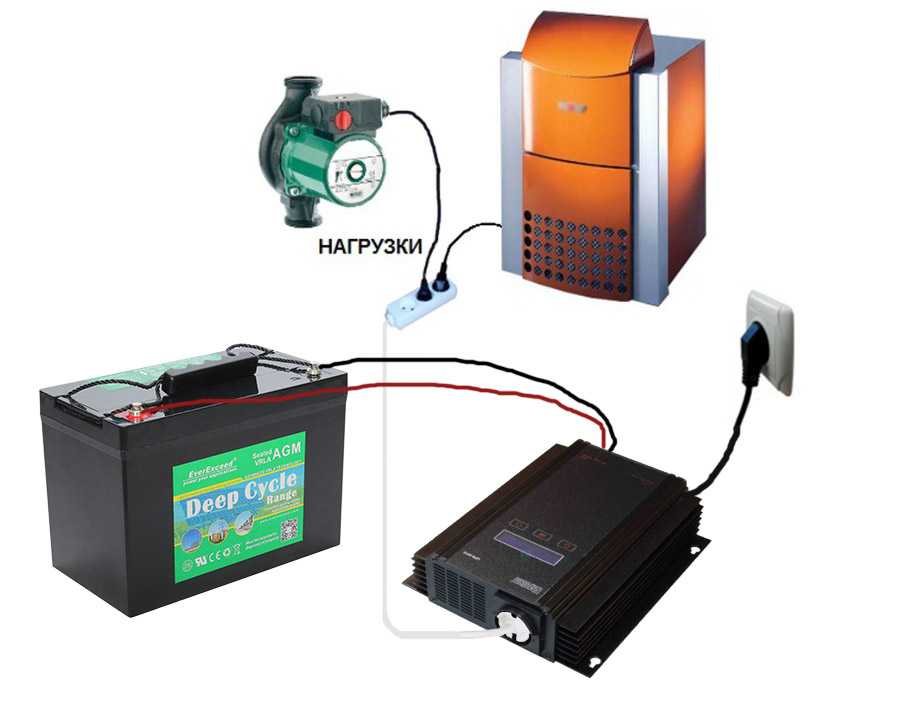

Фото 2: Подключение бесперебойника к газовому котлу

Принцип работы бесперебойника довольно прост. В обычном режиме газовый котел питается от сети и параллельно заряжает аккумуляторы ИБП. В тот момент, когда электропитание вдруг пропадает, источник бесперебойного питания переключается на работу от батарей, до тех пор пока напряжение в сети вновь не появится. При возобновлении электроснабжения, бесперебойник возвращается к обычному режиму работы от сети и заряду аккумуляторов.

Вернуться к оглавлению

Основные типы источников бесперебойного питания

Вроде бы схема работы ИБП проста и понятна, однако существуют различные варианты ее реализации. От того каким маршрутом напряжение из электросети попадает в газовый котел или другое устройство системы отопления, различают несколько основных типов:

Оффлайн (Off-line)

ИБП оффлайн типа устроены довольно просто. Они состоят из блока аккумуляторных батарей, выпрямителя, инвертора и коммутирующего реле. Выпрямитель преобразует переменное напряжение 220В в постоянное 12В от которого заряжаются батареи. Инвертор напротив из постоянного напряжения 12В делает переменное 220В с идеальной формой синусоиды, которое отлично подходит для питания газового котла.

Фото 3: Схема работы ИБП оффлайн типа с газовым котлом

До тех пор пока напряжение в сети на должном уровне, оно подается напрямую в нагрузку и на зарядку аккумуляторов. Когда электропитание в сети пропадает или становится ниже допустимых значений, реле переключается на блок АКБ и питание нагрузки происходит за счет них.

Основное достоинство бесперебойников этого типа сравнительно низкая цена. Однако, есть у них и минусы, такие как отсутствие стабилизации напряжения и задержка в переключении реле. При использовании источников бесперебойного питания оффлайн типа, систему следует дополнительно комплектовать стабилизатором напряжения.

Линейно-интерактивные (Line-interactive)

По свое структуре полностью копируют ИБП оффлайн типа, но с одним существенным преимуществом — на входе устанавливается стабилизатор напряжения. Благодаря этой доработке снижается количество переключений с сети на АКБ и обратно.

Фото 4: Принцип работы линейно-интерактивного источника БП

Линейно-интерактивные модели служат гораздо дольше моделей оффлайн типа. Однако в момент переключения реле, пусть и очень короткий, газовое оборудование остается без электропитания. Этого недостатка лишен следующий тип источников БП.

Онлайн (On-line)

В бесперебойниках онлайн типа все происходит немного по другому. Сетевое напряжение проходя через ИБП подвергается двойному преобразованию. На первом этапе выпрямитель преобразует переменное напряжение 220В в постоянное 12В, которое подается на заряд АКБ и на инвертор. Инвертор делает обратное преобразование и на вход газового котла подается идеальная синусоида 220В.

Фото 5: Принцип действия источника бесперебойного питания онлайн типа

Главные достоинства источников бесперебойного питания этого типа это идеальная форма выходного напряжения, а также мгновенное переключение на работу от аккумуляторных батарей. Единственный минус таких устройств это высокая цена.

Для газовых котлов лучше использовать ИБП онлайн типа, т.к. именно они способны обеспечить его напряжением необходимого качества, однако их цена довольно высока. В качестве бюджетного варианта стоит рассматривать линейно-интерактивные ИБП или приборы оффлайн типа с внешним стабилизатором.

Итак, с типом источника бесперебойного питания мы определились, можно переходить выбору по конкретным параметрам.

Вернуться к оглавлению

Как правильно выбрать и подключить ИБП

На какие параметры следует в первую очередь обратить внимание при выборе бесперебойника для газового котла? Давайте рассмотрим их все по порядку. Начнем с самых важных:

1.


   Рассчитываем мощность ИБП

   Для того, чтобы определиться с этим параметром нужно сложить электрическую мощность всех приборов, которые будут от него питаться: газовый котел, циркуляционные насосы и т. п. Следует учесть, что пусковые токи могут в 3 раза превышать номинальные, поэтому потребляемую мощность каждого насоса нужно смело умножить на 3. Полученную сумму умножаем на 1,2-1,3 в результате и получим необходимую мощность источника бесперебойного питания.

2.


   Определяем необходимое время автономной работы

   Вспомните, как часто у вас пропадает электропитание и как долго его нет? В соответствии с этими данными планируем максимальное время автономной работы и приобретаем соответствующее количество аккумуляторных батарей.

3.


   Выбираем тип АКБ

   Для газовых котлов подойдут батареи изготовленные по технологии AGM и AGM GEL. Многие спрашивают, можно ли подключать к ИБП для газового котла автомобильные аккумуляторы? Использование стартерных автомобильных АКБ крайне не желательно. Они рассчитаны на кратковременную нагрузку для пуска двигателя. При длительном нахождении в рабочем состоянии они быстро выйдут из строя, плюс ко всему они боятся глубокого разряда. Еще один их минус в том, что электролит находится в жидком состоянии и велика вероятность испарений, что крайне не желательно в жилых помещениях.

Итак мы выбрали подходящий ИБП и необходимое количество аккумуляторных батарей к нему, теперь можно смело переходить к подключению всего комплекта к газовому котлу. Установку источника бесперебойного питания нужно производить в чистом, не пыльном помещении вдали от источников влаги. Бесперебойник не следует чем либо накрывать, чтобы не мешать работе его системы охлаждения.

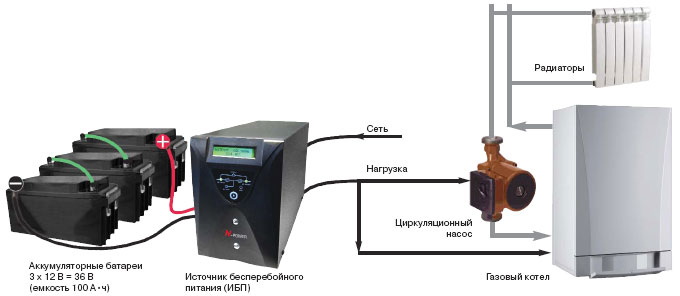

Фото 6: Последовательное подключение трех АКБ к источнику БП

При наличии одной батареи ее плюсовая клемма подсоединяется к плюсовой ИБП, минусовая к минусовой соответственно. При наличии нескольких АКБ они соединяются последовательно: плюс каждой батареи соединяется с минусом соседней, свободные клеммы на АКБ подключатся к соответствующим разъемам бесперебойника.

Вернуться к оглавлению

Рейтинг популярных моделей и отзывы владельцев

В заключении нашего рассказа приведем небольшой обзор популярных моделей источников бесперебойного питания, наиболее востребованных среди владельцев газовых котлов:

ИБП «Штиль»

ИБП «Штиль» специально разработан для бесперебойного питания элементов систем отопления. Он относится к линейно-интерактивному типу с внешними АКБ. На выходе устройство выдает чистую синусоиду 220В/50Гц. Для удобства контроля состояния прибора он снабжен светодиодными индикаторами режимов работы.

Фото 7: Бесперебойник «Штиль» для систем отопления

Модель разработана для горизонтальной установки и имеет компактные размеры. Ниже приведены основные технические характеристики источников бесперебойного питания «Штиль»:

Модель	Рабочее напряжение, В	Мощность, Вт	Ёмкость АБ, Ач	Цена, руб
АБП-150Т	160-260	150	17-100	12 587
АБП-200Т	160-260	200	17-100	15 490
АБП-300Т	300	160-260	17-100	18 577

Один из владельцев бесперебойника «Штиль», специально для kotlydlyadoma. ru рассказал о своем опыте его использования в небольшом отзыве:

Долго читал форумы в поисках лучшего источника бесперебойного питания для газового котла «Baxi» и в итоге остановился на модели «Штиль» АБП-150Т мощности которой вполне достаточно для моих целей. Также приобрел две аккумуляторные батареи по 40 Ач которые подключил последовательно. Вот уже пол года как он у меня работает, электропитание отключали за это время несколько раз и ИБП успешно справлялся со своей задачей.

Андрей Владимирович, Новосибирск

ИБП «Teplocom»

Компания «Бастион» предлагает всем владельцам газовых котлов источники бесперебойного питания онлайн типа. Прибор учитывает высокие пусковые токи и без каких либо задержек выдает на выход синусоидальное напряжение идеальной формы частотой 50Гц. Модель рассчитана на работу с двумя АКБ по 12В, емкостью от 40 до 200 Ач.

Фото 8: ИБП «Teplocom» для газовых котлов от компании «Бастион»

Бесперебойник может крепится на стену в 4 разных положениях. Для установки на пол в комплекте предусмотрен комплект съемных ножек. Модель прекрасно подойдет для популярных моделей газовых котлов таких как: Vaillant, Baxi, Протерм. Основные технические характеристики бесперебойников «Teplocom» от компании «Бастион»:

Модель	Рабочее напряжение, В	Мощность, ВА(Вт)	Ёмкость АБ, Ач	Цена, руб
Teplocom-300	185-245	300(180)	26—100	10 500
Teplocom-600	188-245	600(360)	40-200	15 850
Teplocom-1000	1000(600)	155-295	40-200	19 250

О своих впечатлениях от владения ИБП «Teplocom» нам рассказал один из его владельцев:

Долго читал на форумах, как лучше лучше решить проблему отключения газового котла при перебоях с электропитанием. Сначала были мысли установить простенький резервный котел «Эван» Warmos для отопления дровами и углем в случае чего. В конечном итоге все-таки решил приобрести новинку от компании «Бастион», источник бесперебойного питания «Teplocom» 600 с комплектом аккумуляторных батарей. Прибор гармонично разместился на стене котельной, а АКБ поставил на специальный стеллаж. ИБП работает совершенно бесшумно и ничем о себе не напоминает.

Павел Андреевич, Нижний Новгород

В завершении нашего рассказа посмотрите небольшое видео о том как выбрать и подключить ИБП к котлу отопления:

Вернуться к оглавлению


Заключение

С учетом качества отечественных электросетей установка ИБП для системы отопления просто необходима, если вы конечно не хотите замерзнуть в своем загородном при очередном отключении газового котла. Мы надеемся, что наша статья помогла вам выбрать лучший источник бесперебойного питания для вашей системы отопления.

Почему бы не использовать компьютерный ИБП для питания газового котла? / Sudo Null IT News

Год назад я пытался понять, почему обычные автомобильные аккумуляторы нельзя использовать вместо специализированных источников бесперебойного питания. В той статье было рассмотрено несколько страшилок от продавцов специализированных аккумуляторных батарей, а также произведены замеры емкости двух аккумуляторов, каждый из которых состоит из четырех автомобильных аккумуляторов, проработавших в ИБП год. К сожалению, я не догадался сделать такой замер сразу после установки свежих аккумуляторов, но пообещал повторить замер через год, чтобы вы могли понять, насколько уменьшилась емкость аккумуляторов за год. Я планировал сделать это в виде комментария с обновленными данными, но в ходе измерения заметил, что пока ИБП работает от аккумуляторов — подключенный к нему котел — не работает.

Немного предыстории

Год назад, когда ставили ИБП, газовый котел был максимально простым, минимум электроники, ручной розжиг. Собственно, ручной розжиг был единственным минусом котла, так как при отключении электричества котел гасил факел из соображений безопасности, и не имел возможности зажечь его обратно. Эту проблему решил ИБП, но проблема осталась: при сильном порыве ветра факел мог просто задуть. Это случалось не часто, но доставляло некоторые неудобства. И примерно полгода назад было принято решение заменить котел на чуть более «умный», с возможностью автоматического розжига горелки, а также с турбиной, создающей необходимую для работы котла тягу, т.к. в результате чего нет необходимости использовать длинную выхлопную трубу.

Между старым и новым котлом было одно принципиальное отличие — фазовая зависимость. В новом котле надо было подключить фазу на L, ноль на N, иначе котел зажжет горелку и почти сразу погасит, выдав ошибку «Невозможно розжиг горелки». Было предположение, что при переходе на батарею ИБП меняет местами фазу и ноль, поэтому котел перестает работать. Индикаторная отвертка с неоновой трубкой показала, что фаза есть на обоих проводах, выходящих из ИБП. Вольтметр показал, что между фазой и землей напряжение 150В, а между нулем и землей 90В, ну и между фазой и нулем соответственно их сумма. Такой расклад явно не устраивает котла.

Пусть говорят

Стало интересно, что по этому поводу пишут продавцы специализированных ИБП для котлов. Ведь со стороны разница между ИБП для котла и для компьютера выглядит примерно так же, как аккумулятор для автомобиля и для ИБП. Основное различие между ними, наверное, в том, что одни провода для подключения аккумуляторов длинные, рассчитанные на внешние аккумуляторы, а другие короткие. Но разве это повод поднимать цену в 2-3 раза при той же мощности? Не говоря уже о том, что для целей DIY можно купить б/у ИБП, списанный в связи с истечением гарантийного срока, по цене в 10 раз дешевле, чем такой же специализированный ИБП для котла.

Для питания котла можно использовать только On-line бесперебойник

Довольно часто можно прочитать о том, что автономные (линейно-интерактивные) ИБП не подходят для питания котлов, так как у них слишком большое время переключения с внешнего питания на аккумуляторное. Но на самом деле это легко проверить. Достаточно выдернуть вилку питания котла из розетки и вставить обратно. Время переключения заняло полсекунды, но котел не только не сообщил об ошибке, но даже не заметил, что вообще произошло отключение. А за какое время сделали переключение линейно-интерактивный ИБП? 5-10, может даже 50мс, но в любом случае это будет меньше, чем ручное отключение.

Но у автономных ИБП нет функции стабилизации напряжения. Хотя некоторые модели имеют 1-2 ступени коррекции выходного напряжения, но переключение обычно выполняется с помощью реле и хорошо подходит для ситуаций, когда напряжение стабильно высокое или низкое. Но если напряжение постоянно гуляет, то ИБП довольно быстро израсходует ресурс реле, особенно если они работают на максимальной мощности. В этом случае необходимо перед ИБП установить регулятор напряжения, либо сразу поставить ИБП в сеть, который независимо от входного напряжения всегда будет стараться поддерживать стабильное напряжение на выходе.

«Чистый синус» необходим для питания котла отопления

Самые дешевые и простые компьютерные ИБП при работе от аккумуляторов выдают на выходе несинусоидальную форму сигнала, т.к. форма и частота входного напряжения не очень важны для импульсных блоков питания. Но газовый котел содержит в своей конструкции как минимум циркуляционный насос, который почти наверняка не будет похож на «модифицированную синусоиду», и хоть работать будет, но с ужасным грохотом. Не знаю, как такой режим работы влияет на срок его службы, но звучит страшно, и есть сильное желание его отключить.

Но, так или иначе, в продаже имеется немало ИБП для ПК, формирующих на выходе «правильный синус». Некоторые производители добавляют такие модели к названию «Смарт», но в любом случае стоит обратить внимание на характеристики устройства, а именно на графу «Форма выходного сигнала». Но даже если ИБП находится в автономном режиме и выдает «аппроксимацию синусоиды», вы можете купить инвертор с достаточной мощностью для работы котла и подключить его к батарее ИБП, в результате получится дешевый онлайн ИБП с подходящей форма волны. В этом случае вместо ИБП можно взять зарядное устройство для аккумуляторов подходящего типа.

Правильная фазировка необходима для правильного нагрева котла.

А теперь самое интересное. Котлы с автоматическим розжигом имеют датчик пламени для отключения газа в случае, если зажигалка сломалась и не смогла ее зажечь. Эти датчики могут быть как механическими (в случае котлов с ручным запуском), так и электрическими, причем во втором случае они могут реагировать на тепло, излучение или ионизацию. А в случае с ионизационными датчиками пламени возникают проблемы при их питании от ИБП. В общем проблема решается очень просто: нужно подключить ноль до ИБП с нулем после ИБП. И это все.

Однако есть один нюанс: если ИБП подключен к сети вилкой, то ноль желательно провести отдельным проводом прямо из розетки, иначе можно вставить вилку не той стороной (вы можно конечно поставить небольшой автоматический переключатель на перемычку между нулями чем исправить). Ну и конечно предполагается, что если это частный дом, то он имеет контур заземления и он подключается к нулевому проводу (до УЗО, если есть), т.е. выполняется нулевое заземление (если контур не ТТ!), ну и конечно сам котел заземлен. После ИБП в качестве нулевого выбирается провод, выполняющий функцию нуля для сетевого питания.

ИБП для питания котла отопления должен иметь длительный резерв

Почему-то вместе с этим пунктом постоянно приводится в пример компьютерный ИБП типа %Company%Back Power 500, в котором батарея имеет емкость 7Ач, а время автономной работы специально ограничено перемычкой до 5 минут , из-за того, что трансформатор используемого во время работы аккумулятора настолько сильно нагревается, что пластиковый корпус деформируется. Не смотря на это, даже такой слабенький ИБП может долго работать от аккумуляторов, нужно только заменить аккумулятор на более емкий и добавить активное охлаждение. В моем случае такой ИБП проработал от автомобильного аккумулятора 20 часов, поддерживая работу ПК с потреблением в районе 150Вт. Проще говоря, время резервного питания зависит не от ИБП, а от емкости аккумуляторов.

Зарядное устройство ИБП не рассчитано на такую ​​большую емкость аккумулятора

Из предыдущего пункта часто вытекает следующий пункт: когда-то из коробки батарея была на 7Ач, а теперь поставили на 70Ач, зарядное устройство не сможет дать больший ток и полностью зарядить аккумулятор. Отчасти утверждение верно, зарядное устройство в ИБП действительно имеет ограничение на максимальный ток, которым оно может зарядить аккумулятор, но это не значит, что оно не сможет зарядить аккумулятор. Просто время зарядки увеличится. Конечно, это может быть проблемой, если электричество подается по расписанию, по несколько часов в день, а аккумуляторы просто не успевают заряжаться. Но в этом случае ничто не мешает параллельно с ИБП подключить к этому же аккумулятору более мощное зарядное устройство (или солнечный контроллер, например). Главное помнить, что в инструкции к зарядному устройству

Аккумуляторы лучше подключать параллельно, чем последовательно

Есть мнение, что лучше взять ИБП с напряжением батареи 12В и соединить несколько батарей параллельно для увеличения общей емкости, чем взять ИБП на 24/48В и соединить такие же батареи последовательно. В качестве аргумента обычно приводится необходимость балансировки аккумуляторов, если они соединены последовательно, но упускается из виду, что каждый аккумулятор состоит из 6 ячеек, балансировка которых в принципе конструкцией аккумулятора не предусмотрена, да и работает кое-как. В моем случае к двум ИБП подключены 4 аккумулятора по 12В, после двух лет использования разница в напряжениях на аккумуляторах составила менее десятой доли вольта.

Важно заменить батарею после более емкой калибровки.

В одних ИБП калибровка выполняется нажатием кнопки на передней/задней панели, в других ее можно выполнить только из сервисного меню при подключении по RS232/USB к ПК, а где-то она не предусмотрена в принципе. Но считается, что если не выполнить калибровку, то ИБП не будет полностью заряжать батарею, и даже при увеличении емкости батареи вы будете работать на них так же мало, как и со старыми батареями. Хотя на самом деле это не так. Без калибровки ИБП будет некорректно отображать оставшуюся емкость батарей в процентах, но это никак не повлияет, когда ИБП решит, что батареи полностью разряжены. Это может коснуться только оборудования, подключение подключается к интерфейсному разъему ИБП, и в зависимости от настроек, после определенного уровня процентного баланса емкости батареи, отключает это оборудование по команде.

В моем случае ИБП APC Smart 3000 был откалиброван около года назад, но несмотря на то, что батареи не менялись, график емкости батареи в процентах и ​​напряжению показывает, что ИБП в первую один. Из него видно, что со 100% до 23% ИБП просто линейно снижает процент, вне зависимости от напряжения на аккумуляторах, затем заряд «зависает» на 23% на несколько часов, а затем плавно снижается до 11%. К сожалению, дождаться полной разрядки не успел, пришлось подать внешнее питание, и в этот момент началось что-то странное. Судя по графику, напряжение на аккумуляторе начало расти, заряд пошел, а процент заряда наоборот снизился, пока не упал до 1%, и только потом начал плавно подниматься в зависимости от напряжения на аккумуляторе . Возможно, чтобы ИБП не врал,

Заключение

В качестве заключения хотелось бы привести результаты измерения емкости аккумуляторов. В новой табличке количество циклов разряд-заряд заменено временем автономной работы, но так как параметры ИБП не контролировались 100% времени, по заключению мониторинга чистые часы в скобках не фиксировались. От первого ИБП были отключены холодильная и морозильная камеры, что при одновременном запуске пускового тока превысило максимальную мощность ИБП и привело к его отключению. Ко второму ИБП были подключены два ПК, один из которых работает круглосуточно, так как называется сервером.

, Roligerator, Server, сервер, сервер, сервер, сервер, сервер.

Parameter	Battery number 1	Battery number 2
Model	BRAVO 6CT-90VL	Tyumen Batbear 75
Capacity max. current	90Ah, 760A	75Ah, 610A
Cost at the time of purchase (unit)	2200 rub	2400 rub
installation date	November 9, 2014	November 11, 2014
UPS	APC Smart-Ups 3000VA, 2700W, 230 В, 50 Гц чистого синуса
нагрузка	Газовый котелок, насос напольного напорирования, насос водяной скважины, Lighting	Lighting, Roligrigor, Server, сервер, сервер, сервер PC
Срок службы батареи в год	25 часов (с 238 дней)	120 часов (с 182 дней)
Калибровка.0071	24 сентября 2016 г.	28 сентября 2016 г.
Проверка цифры	18 часов 30 минут 42,7 AH	7 часов 30 минут, 58,2AH
VOLTAGE. Заряд	707.6.668 48V. V Без нагрузки	45,6 В под нагрузкой, 46,8 В без нагрузки
Контрольный заряд	12 часов, 42,9 AH	14 часов, 54,0 AH
VLATGA для батареи
Уровень электролита	Небольшое понижение уровня, все еще над пластинами

Измерения проводились с помощью слегка обновленной версии китайского ваттметра, внешне похожего на тот, которым производились измерения последний раз, но в отличие от него имеет чуть большую точность за счет использования вместо стопки SMD резисторов качественного шунта. В связи с тем, что разряд батареи первого ИБП происходил слишком долго, я решил в конце подключить холодильную камеру в качестве дополнительной нагрузки, но во время ее запуска батарея резко снизила напряжение и ИБП решил, что « все», хотя напряжение было «под» и «без» нагрузки, видно, что без мощных потребителей ИБП еще мог работать на батареях, также возможно, что ваттметр был подключен не очень толстыми проводами (18 AWG), и из-за падения напряжения на них ИБП видел напряжение батареи ниже, чем оно было на самом деле.

В целом можно отметить, что мощность не только не уменьшилась, но даже увеличилась в случае с первым ИБП. Отчасти это связано с тем, что в этом году он работал в щадящем режиме, практически все время был подключен к сети (в первый год отключался от сети каждый день), и с него были сняты две мощные нагрузки . В целом статья получилась немного сумбурной, но надеюсь для кого-то она будет полезной, ну и конечно с удовольствием выслушаю критику, а так же отвечу на вопросы в комментариях.

Как выбрать ИБП для котла

В одной из предыдущих статей мы рассмотрели несколько вариантов обеспечения газовых котлов отопления бесперебойным питанием. Наиболее рациональным, с точки зрения экономии, является использование источника бесперебойного питания ИБП, где в качестве источника энергии используется аккумуляторная батарея.

На сегодняшний день на рынке источников бесперебойного питания-ИБП существует 3 основных типа устройств — on-line, off-line и линейно-интерактивные ИБП. В этой небольшой статье мы постараемся разобраться, в чем разница между этими устройствами, какой из них лучше, преимущества и недостатки каждого из устройств.

Прежде чем мы начнем анализировать преимущества и недостатки ИБП, необходимо определить степень и важность оборудования, которое будет питать ИБП.

Для того, чтобы определить, какое устройство вам необходимо, ответьте на несколько вопросов, которые облегчат дальнейший выбор ИБП.

1) Для какого еще оборудования, кроме газового котла, необходимо постоянное наличие электричества. К такому оборудованию могут относиться дополнительные циркуляционные насосы для системы отопления, сигнализация и т. д., то есть оборудование, обеспечивающее жизнедеятельность дома.

2) Для более точного подбора ИБП необходимо знать качество электроэнергии. Если быть точным, то верхний и нижний пороги по напряжению, насколько сильно и как часто «скачет» свет.

3) Необходимо знать мощность оборудования, которое будет «питать» ИБП. При расчете мощности нельзя забывать об индукционных нагрузках. К таким нагрузкам относятся, в частности, моторно-циркуляционные насосы. В момент запуска двигатель потребляет в 3-6 раз больше тока. Большинство ИБП рассчитаны на кратковременную перегрузку, но все же лучше перестраховаться и взять ИБП с запасом 25-35% от планируемой мощности.

4) Определить примерное время автономной работы оборудования от ИБП, от этого напрямую зависит конечная стоимость оборудования. Ведь 80% стоимости ИБП — это аккумулятор (аккумулятор), от которого, собственно, и зависит продолжительность жизни батареи.

Рассмотрим ИБП от простых до более сложных моделей.

ИБП отключен от сети . Из перечисленных устройств это самые простые и дешевые модели. Принцип работы примерно следующий: когда напряжение в сети пропадает или превышает допустимые пределы, ИБП переключается на аккумулятор. При появлении напряжения в сети устройство автоматически переключается с аккумулятора на сеть. Время переключения для ИБП составляет 10-15 мс, что практически не влияет на работоспособность потребителей.

Такой ИБП состоит из инвертора, преобразующего постоянное напряжение аккумулятора в 220 В, и регулятора сетевого напряжения. Большинство автономных преобразователей работают при сетевом напряжении в диапазоне 170-270 В. Такие преобразователи не имеют стабилизатора напряжения, поэтому напряжение на выходе устройства такое же, как и в сети.

Если сетевое напряжение постоянно «скачет», то ИБП будет постоянно переключаться на аккумулятор, что значительно сокращает срок службы как аккумуляторов, так и самого устройства. ИБП Кроме того, как показывает практический опыт работы с этими устройствами, не все ИБП в автономном режиме корректно работают с газовыми и дизельными генераторами.

Линейно-интерактивный ИБП . Это средний сегмент среди ИБП как по цене, так и по работе. Функционально линейно-интерактивные ИБП выполняют ту же функцию, что и автономные инверторы, но в устройстве уже имеется стабилизатор напряжения, что делает использование устройства более безопасным для устройств, питающихся от ИБП.

В зависимости от модели ИБП напряжение в сети может составлять от 170 до 270 В. Как и автономные ИБП, не все модели линейно-интерактивных ИБП нормально работают с генераторными установками.

ИБП онлайн . Недостатков двух предыдущих моделей ИБП нет. В on-line ИБП входное переменное напряжение преобразуется в постоянное независимо от его качества, затем постоянное напряжение преобразуется в стабилизированное переменное напряжение.

Огромным преимуществом этих моделей является то, что онлайн-ИБП отлично работают с генераторными установками, что особенно важно там, где часто и постоянно отключают электроэнергию и где в качестве альтернативного источника электроэнергии используются мини-электростанции.

Данные устройства достаточно сложны по конструкции, что не могло не сказаться на конечной стоимости устройства. Использование данного типа ИБП оправдано там, где нежелательны скачки напряжения, там, где техника особенно чувствительна к качеству питания сервера, медицинского оборудования и т.п.

Суммируя все написанное выше, можно определиться с выбором ИБП для котельного оборудования (газовые и твердотопливные котлы). В большинстве случаев достаточно автономного или линейно-интерактивного ИБП. Но если электричество часто и постоянно отключают и в качестве альтернативного источника энергии используется генераторная установка, то лучше использовать онлайн-ИБП. В любом случае перед покупкой ИБП проконсультируйтесь со специалистом.
