Какой мультиметр лучше выбрать — аналоговый, цифровой, комбинированный или графический, чем отличаются профессиональные от бытовых, обзор самых популярных моделей, их плюсы и минусы

Мультиметр – прибор для измерения электрических характеристик. К ним относятся сила тока, переменное и постоянное напряжение, сопротивление и т. д. Рынок предлагает огромный выбор мультиметров от разных производителей и в различных ценовых категориях. Чтобы прибор работал качественно и служил долго, следует выбирать его правильно.

Содержание

• Какие бывают?
• На что следует обращать внимание при выборе?
• Лучшие модели
  • Бюджетный сегмент
  • Тестеры с расширенными возможностями
  • Профессиональные
• Заключение
• Видео-обзор цифрового мультиметра Testo 760-1

Какие бывают?

Существует несколько видов мультиметров.

По виду дисплея и принципу измерений они делятся на:

• Аналоговые или стрелочные – пригодны для работы в условиях сильных радиопомех, так как невосприимчивы к помехам и обладают большой инерционностью.
• Цифровые – удобны тем, что на дисплее отображаются готовые данные, от разрядности прибора зависит точность его показаний. При повышении частоты сигнала погрешность может увеличиваться.
• Комбинированные – позволяют получить быстрое обновление данных измерений на аналоговом дисплее, и сравнить с показаниями цифрового.
• Графические – сочетают функции тестера и осциллографа, на ЖК-экране в графическом виде отображают динамику измерений.

По функциональности тестеры бывают:

• Узкоспециализированные.
• Многофункциональные.

По назначению:

• Профессиональные – применяются специалистами
  в процессе работы.
• Бытовые – свойства достаточны для применения
  в домашних условиях.

Мнение эксперта

Торсунов Павел Максимович

Бытовые мультиметры более просты в использовании, но точность их измерений имеет большую погрешность. Профессиональные мультиметры оснащены дополнительными опциями и обладают высоким классом защиты.

На что следует обращать внимание при выборе?

Каким мультиметром пользуетесь Вы?

ПрофессиональнымБытовым

Чтобы приобрести качественный мультиметр, необходимо обращать внимание на следующие характеристики:

• Тип устройства – стрелочный мультиметр предпочтителен для работы электрика-профессионала, так как позволяет отследить динамику показателей. Цифровой удобнее в быту при ремонтных работах.
• Погрешность измерений – допустимая погрешность не должна превышать 3%. Для работ, где требуются высокоточные измерения, необходим тестер с минимальной погрешностью.
• Класс электробезопасности – зависит от допустимого напряжения в сети, на которой можно работать с мультиметром. Тестеры класса CAT 1 применяются только на низковольтных сетях, класса CAT 4 – на высоковольтных распределительных цепях вне зданий.
• Степень защиты тестера – для того, чтобы прибор служил долго, необходима защита от ударов, механических повреждений, пыли и влаги.
• Функциональность – наличие дополнительных опций, таких как память устройства, подсветка, измерения уровня влажности, звука и освещенности.

Покупая мультиметр, следует учитывать то, для каких целей он приобретается. Для домашнего использования (проверки домашней электрики, работ с автомобилем) достаточно тестера с погрешностью в 3% и минимумом необходимых функций. Выбирая профессиональный тестер, нужно учитывать специфику работы – например, для мастера КИПиА подойдет прибор с возможностью измерения индуктивности, частотометром, омметром, амперметром, и другими функциями, связанными с радиокомпонентами.

Лучшие модели

В рейтинг лучших моделей мультиметров вошли приборы, которые зарекомендовали себя качественной работой. При выборе оценивались также функциональность, надежность и удобство использования тестера.

Бюджетный сегмент

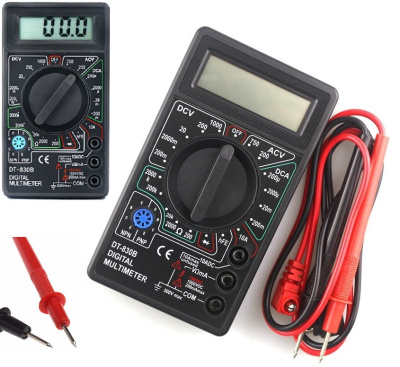

DT-830B

Хорошая модель цифрового тестера для начинающих мастеров и домашнего использования.

С его помощью можно измерить:

• Сопротивление – в диапазоне до 200 кОм.
• Переменное напряжение и постоянное напряжение – в диапазоне 200 мВ-500 В.

• Постоянный ток – в пределах 20 мА-200мА, и через отдельное гнездо – до 10А.

У устройства два основных режима – DCV (вольтметр) и DCA (амперметр). Имеется возможность проверки работы диодов.

Мультиметр компактен, его масса составляет всего 135 г, размеры – 12,5 х 2,8 х 7 см. Положительными сторонами прибора являются его простота и многофункциональность в сочетании с бюджетной ценой. Минусы – ограниченный выбор функций и возможность выхода из строя при неправильном выборе параметров измерения.

Ресанта DT9208A

Этот мультиметр удобен в использовании и имеет расширенный диапазон измерений. Дополнительная защита для корпуса обеспечена защитным чехлом оранжевого цвета. Сзади на корпусе находится ножка, высоту наклона которой можно регулировать. Количество щупов – 4. Вес прибора – 310 г, габариты – 4,1 х 8,6 х 18, 6 см.

С помощью устройства можно измерить:

• Постоянное и переменное напряжение.
• Постоянный и переменный ток.
• Сопротивление.
• Емкость.

• Температуру.
• Частоту.
• Коэффициент усиления.

Положительные стороны мультиметра DT9208A – расширенная функциональность, удобное деление диапазона измерений, повышенный уровень защиты. Минус – слабоватые щупы.

Mastech МAS838

Классическая модель портативного тестера с возможностью всех базовых измерений – напряжения, постоянного и переменного тока, сопротивления и температуры.

Из дополнительных функций имеются:

• Тестирование диодов.
• Измерение hFE транзисторов.

• Фиксация результатов измерения.

Имеются индикация перегрузки устройства и индикатор заряда батареи. Положительные стороны прибора – долговечность, эргономичность и удобство, дополнительная защита (чехол). Устройство не перегорает при ошибках пользователя, кроме особо критичных. Минус – ограниченный выбор функций.

Тестеры с расширенными возможностями

Testo 760-1

Это полностью автоматический цифровой мультиметр. Электронный распознаватель параметров измерения полностью исключает возможность ошибки пользователя. Традиционный круглый переключатель заменен эргономичными кнопками. Дисплей оборудован яркой подсветкой – это позволяет проводить измерения даже в темноте.

Кроме обычных функций, у тестера есть следующие дополнительные:

• Проверка диодов.
• Фиксация данных.

• Проверка отсутствия разрывов в цепи.

Этот мультиметр занесен в Государственный реестр измерительных средств РФ благодаря высокой точности показаний и надежности работы. Минус устройства – нет режима проверки транзисторов.

CEM DT-61

Универсальный тестер с высокой степенью защиты. Внесен в Государственный реестр средств измерения.

Кроме обычных измерений силы тока, напряжения, сопротивления и емкости, с помощью мультиметра можно измерить:

• Температуру – используется бесконтактный способ.
• Влажность.

• Освещенность.
• Уровень шума.

Прибор оборудован функцией автоматического выбора нужного диапазона и таймером выключения – через некоторое время простоя мультиметр отключается сам. Дисплей оснащен контрастной подсветкой. Положительные стороны устройства – большой выбор измерений, высокая категория электробезопасности, повышенная защита от механических повреждений. Минусы – нет автоматического выключения подсветки, диапазон измерения емкости относительно невелик.

UNI-T UT71E

Этот мультиметр многие относят к классу профессиональных, но ему не хватает точности измерений.

Однако у прибора есть ощутимые достоинства:

• Возможность подключения к компьютеру – в комплекте идет диск с программным обеспечением и адаптер USB.
• Мультиметр запоминает измерения и выводит среднеквадратичное значение из мгновенных.
• Большой диапазон измерений.

• Высокий уровень защиты прибора.
• Имеется подсветка дисплея, сигнал ошибки и функция автоотключения.
• Доступная цена.

Минус мультиметра – относительно высокая погрешность измерений. Поэтому прибор является типичным тестером для бытового использования и нерегулярных ремонтных работ.

Профессиональные

Fluke 233

Многофункциональный тестер со съемным дисплеем. Съемный экран предназначен для удобства использования. Его можно снять, поместить туда, где у мастера лучше обзор, и закрепить с помощью магнитных креплений. Технология беспроводной связи помогает передавать данные с тестера на модуль дисплея на расстоянии до 10 метров. При подсоединении дисплея к прибору беспроводной передатчик автоматически выключается.

У мультиметра большое количество дополнительных функций:

• Измерение истинных среднеквадратичных значений.
• Запись максимальных, минимальных и средних величин.
• Встроенный термометр.
• Таймер автоотключения.

• Индикатор разряда батареи.
• Индикатор ошибки.
• Возможность работы со внешними токовыми клещами.

Из недостатков тестера его владельцы отмечают то, что нужно большое количество батареек – 2 для дисплея и 3 для измерительного модуля. В остальном прибор показывает прекрасные характеристики – многофункциональность, высокую точность измерений, стабильную работу съемного модуля.

APPA 107N

Устройство внесено в Госреестр измерительных приборов РФ. Это высокоточный многофункциональный тестер с высоким классом защиты. Для защиты от перенапряжения входы мультиметра оснащены резисторами и высоковольтными предохранителями. Прибор надежно защищен от механических повреждений, включая падение с небольшой высоты, от влаги и пыли.

Преимущества APPA 107N:

• Функция вычисления среднеквадратического значения из мгновенных.
• Минимальная погрешность измерений.
• Большой объем памяти – до 1600 значений.

• Возможность подключения к компьютеру.
• Показания отображаются одновременно в цифровом выражении и на линейной шкале.
• Присутствует сигнал ошибки и функция автоотключения.

Некоторые владельцы мультиметра отмечают как недостаток питание от батареи типа «Крона». Еще один минус – относительно высокая цена. Прибор не относится к классу бюджетных, но это оправдано его характеристиками.

Заключение

Таким образом, каждая категория мультиметров имеет свои достоинства и недостатки. Бюджетные приборы для домашнего использования отличаются доступной ценой и простотой обращения. Ограниченность функций не является крупным недостатком, так как минимально необходимые в быту измерения тестер выполняет.

Но при этом у них высокая погрешность измерений, и некоторые дешевые мультиметры не служат долго. Профессиональные тестеры высокоточны, многофункциональны, подключаются к ПК и обладают большими массивами памяти. В то же время, их покупка оправдана лишь при регулярных работах, где необходим мультиметр именно такого класса.

Читайте также другие полезные статьи:

• Лазерный уровень: как выбрать подходящий нивелир, рейтинг популярных моделей от любительских до профессиональных, их плюсы и минусы
• Мультитул — что это такое, как устроен этот инструмент, разновидности, советы по выбору, обзор лучших моделей разных

Видео-обзор цифрового мультиметра Testo 760-1

параметры и отличия, критерии выбора и лучшие производители

Тестер — это многофункциональный прибор, предназначенный для измерения всевозможных радио и электрических величин. Другое его название — мультиметр. Слово мультиметр произошло от английского multimeter (функциональный измеритель) и представляет собой сложное электроизмерительное устройство.

• Виды устройств и характеристики
• Возможности стрелочного прибора
• Отличия цифрового приспособления
• Критерии выбора мультиметра
  • Дополнительная функциональность тестеров
  • Основные особенности конструкций
  • Защита и электроизмерительные щупы
• Этапы проведения измерений
• Выбор торговой марки

С помощью тестера можно без труда определить величину напряжения и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов, проверить целостность кабеля. Используя мультиметр совместно с другими радиоизмерительными устройствами, можно отремонтировать любой тип радиоприборов, электропроводку и её части.

Виды устройств и характеристики

Мультиметры используются как профессионалами, так и начинающими радиолюбителями. Торговые площадки предлагают тестеры, различающиеся по возможностям и стоимости. Выяснив, в чём их различия, какие функции первостепенные, выбрать устройство с приемлемой для себя ценой станет несложно. Такой прибор будет полезен как в бытовой, так и в профессиональной деятельности.

По своей функциональности и принципу работы выпускаемые устройства разделяют на:

• аналоговые мультиметры;
• цифровые мультиметры;
• комбинированные.

По характеру измерения они бывают узкоспециализированными и многофункциональными. Дополнительно тестеры характеризуются величиной погрешности, диапазоном измерения, присутствием защиты.

При работе с мультиметром важно понимать значки, указанные на нём. Такими значками являются следующие общепринятые обозначения:

• ACA или А~ — сила тока переменного напряжения.
• ACV или V~ — переменное напряжение.
• DCA или A — сила тока постоянного напряжения.
• DCV или V — постоянное напряжение.
• А, mA — величина тока в амперах или миллиамперах.
• V, mA — величина напряжения в вольтах или милливольтах.
• Ом, кОм, МОм — величина сопротивления в омах, килоомах и мегаомах.
• hFE — коэффициент усиления по току транзистора.
• o)) — прозвонка на короткое замыкание.
• Сх — ёмкость.
• COM — отрицательное гнездо для подключения щупа.
• V/Ω — положительное гнездо для подключения щупа.
• C0 — место подключения термопары (измерение температуры).
• On/Off — включение или выключение прибора.

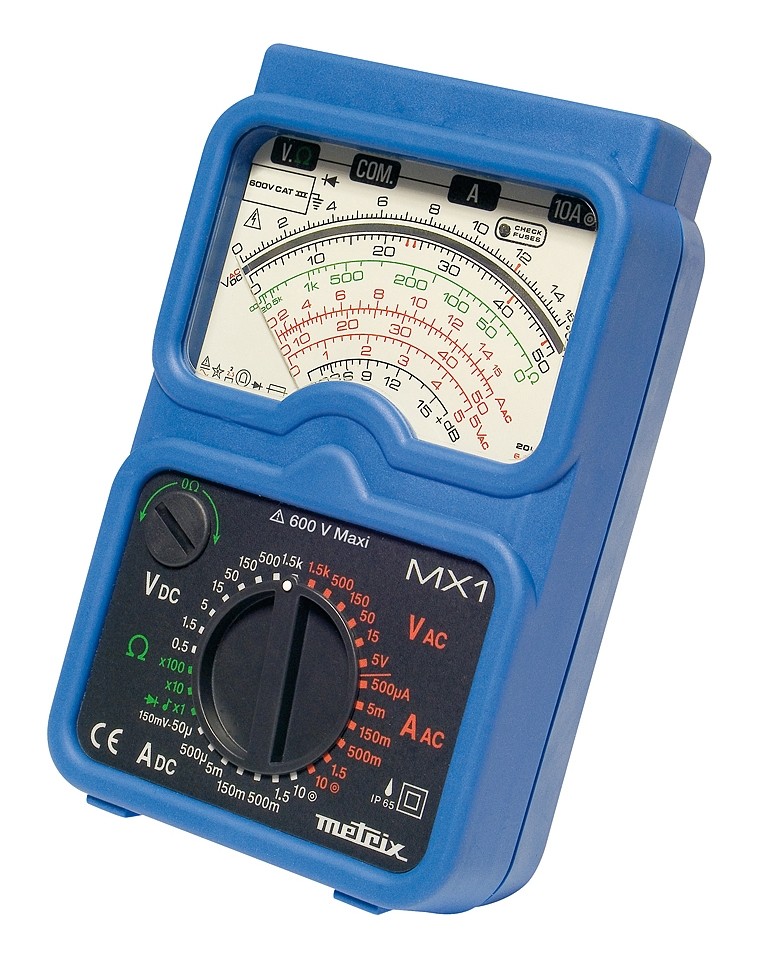

Возможности стрелочного прибора

Самые первые измерительные приборы снабжались стрелочным устройством. Оно представляет собой электромеханическую головку. Конструктивно она выполнена в виде рамки, которая находится в магнитном поле. На эту головку подаётся электрический сигнал через различные сопротивления. В зависимости от силы тока стрелка в рамке отклоняется, устанавливаясь в определённом положении. Диапазон отклонения стрелки проградуирован, согласно этим значения и вычисляется требуемая величина.

Технические возможности аналогового тестера во многом определяются чувствительностью магнитоэлектрического измерительного прибора. Главным достоинством такого вида прибора является инерционность и невосприимчивость к помехам во время измерения постоянного напряжения и величины сопротивления. Например, при вычислении постоянного напряжения с пульсациями тестер проигнорирует их и покажет среднее значение. Расширить диапазон измерения можно, применив добавочные сопротивления или шунт.

Стрелочные приборы идеально подходят для отображения динамики сигнала. Мультиметр аналоговый мгновенно показывает изменение сигнала. Вместе с тем такой прибор обладает большой погрешностью при измерениях в высокоомных цепях и некоторой сложностью в интерпретации результатов измерения. При каждом замере необходимо анализировать положение стрелки на определённом диапазоне, соответствующем роду току и проверяемому сигналу.

Отличия цифрового приспособления

Главной особенностью цифрового мультиметра является наличие жидкокристаллического экрана, на котором наглядно отображается измеряемая величина. В основе принципа работы прибора лежит сравнение измеряемого сигнала с опорным, для этого используется аналого-цифровой преобразователь (АЦП), встроенный в прибор.

Цифровые мультиметры выпускаются как в мобильном виде, так и стационарном. Питание мобильных приборов осуществляется с помощью портативных элементов питания (например, батарейки крона 9 В). Стационарные тестеры подключаются к сети переменного тока 220 В.

Одной из характеристик прибора является разрядность. Она обозначает, как точно устройство сможет проводить измерение. Например, разрядность 3,5 означает, что экран устройства имеет четыре полных разряда в пределе от 0 до 9 и один с ограничением. Точность такого тестера составляет один процент. Разрядность со значением 3,5 наиболее распространена в переносных приборах, но в то же время выпускаются и цифровые мультиметры с величиной более пяти, их точность более 0,1%.

Типовая неточность цифровых измерителей при замере постоянных величин лежит в пределе 0,2%, при замерах переменных величин — 0,3%. Тут следует отметить, что при повышении частоты сигнала неточность измерения увеличивается.

Входной импеданс не зависит от диапазона измерения и составляет порядка 11 МОм, внутренняя ёмкость равна 100 пФ, падение разности потенциалов при определении тока — около 0,2 В. Потребляемая мощность во время измерения постоянного напряжений и тока равна 0,018 Вт и 0,063 Вт при измерении сопротивления, переменного напряжения и тока. Цифровое устройство разрешает проводить измерения при напряжении элемента питания до 7,5 В.

Качество измерения определяется не разрядностью, а типом аналого-цифрового преобразователя. Оно также зависит от точности калибровки и класса применяемых радиодеталей.

Критерии выбора мультиметра

Количество выпускаемых устройств настолько велико, что каждый для себя может подобрать прибор, полностью удовлетворяющий предъявляемые к нему требования как по характеристикам, так и по набору функций. Цена тестера определяется его функциональностью, качеством исполнения и точностью измерений.

Дополнительная функциональность тестеров

Кроме типового набора величин тестеры позволяют проводить измерения ёмкости, индуктивности, температуры и частоты, вычислять параметры импульсных сигналов, совершать проверку цепи на целостность путём подачи звукового сигнала или резким отклонением стрелки. Нередко мультиметр обладает возможностями проверки параметров полупроводниковых приборов, содержит встроенный генератор типа меандр.

Устройство, обладающее жидкокристаллическим экраном со специальными логическими элементами, способно заменить собой простейший осциллограф, выводя на экран форму сигнала и его характеристики. Ряд мультиметров имеют интерфейсы для сопряжения с компьютером. Это Com порт для портативных устройств и GPIB порт для стационарных. Такие порты необходимы, когда устройство имеет возможность запоминать результаты измерений для дальнейшей их обработки.

Основные особенности конструкций

В своём конструктивном виде тестеры консервативны и выпускаются прямоугольной формы. В хороших приборах корпус выполняется из прочного пластика с влагозащитным покрытием. Различия состоят в количествах экранов, видах управления (кнопки, диск), габаритах устройства.

Мультиметры, оборудованные двумя информационными экранами, являются более информативными и дают возможность произвести качественную оценку измеряемой величины. Часто одним из экранов устанавливается жидкокристаллический, а вторым — стрелочный или светодиодный. Поскольку в цифровых тестерах применяются точные, но медленные аналого-цифровые преобразователи, информация на табло не может обновляться быстрее, чем раз в четыре секунды.

Использование совместно со стрелочным или светодиодным экраном даёт возможность оценить изменения в динамике с высокой точностью. Светодиодная индикация выполняется в виде столбика, точность отображения невысокая, но скорость обновления достигает более 15−20 раз в секунду.

Применение приборов с двумя цифровыми экранами разрешает при измерении увидеть сразу два параметра, например, во время измерения напряжения сразу измерить и ток. Если экран графический, т. е. может визуализировать форму сигнала, то такой прибор с лёгкостью заменит простой осциллограф. Использование подсветки экрана решает проблему проведения замеров при недостаточном освещении.

Защита и электроизмерительные щупы

Немаловажным параметром является способность мультиметра защитить свои электронные цепи при возникновении нештатных ситуаций. Например, всплески напряжения, подключение неверного режима измерения, неверно выставленный диапазон замера.

Защита выполняется как электронного, так и электромеханического типа. Электронная защита использует полупроводниковые свойства элементов и обладает неоспоримыми преимуществами (быстротой срабатывания, надёжностью, возможностью самовосстановления). Самая простая защита — это плавкий предохранитель.

Приборы характеризуются и степенью электробезопасности. В соответствии с международной классификацией приборы измерения разделяют на четыре категории работы:

• с низковольтными цепями электронных узлов;
• с локальными цепями питания;
• с распределительными цепями питания в зданиях;
• с распределительными цепями питания за пределами зданий.

Приобретая мультиметр, следует обращать внимание на качество измерительных щупов, содержащихся в комплекте с устройством. Шнуры к щупам должны быть максимально гибкими, но в то же время выполненными из толстого провода с хорошей изоляцией. Крепление со щупами и штекерами выполнено с использованием дополнительных втулок из резины, предназначенных для увеличения защиты.

С функциональными тестерами в комплекте поставляется и термопара. Она состоит из проводников разного типа, точечно соединяющихся между собой. Её назначение заключается в измерении температуры. В тот момент, когда на одном из таких контактов изменяется температура, создаётся определённый потенциал. Напряжение измеряется тестером и с помощью АЦП переводится в значение температуры.

Существуют также мультиметры специального типа, они обладают взрывобезопасностью и предназначены для применения в опасных условиях (на шахтах, нефтяных станциях и т. п. ). Такие мультиметры имеют специальную защитную оболочку и корпус.

Этапы проведения измерений

Для того чтобы провести измерения, мультиметр подключают с помощью набора проводов к измеряемому объекту. Одну сторону провода закрепляют в штекер, на другую его сторону надевают контактный щуп. Порядок проведения измерений состоит из следующих этапов:

1. Включить устройство.
2. Вставить штекера проводов в соответствующие гнёзда на панели прибора.
3. Выбрать тип измерения и диапазон (не нужно, если тестер имеет функцию автоматического выбора).
4. Дотронуться измерительными щупами до точек проведения замеров.
5. Снять показания с экрана прибора.

Выбор торговой марки

Большинство продаваемых устройств собирается с использованием качественной элементной базы. Но сама сборка корпусных деталей и монтаж платы внутри бывает довольно низкого качества. Зазоры в корпусе, недоброкачественное исполнение разъёмов входов и выходов, слабо прилегающие элементы влияют на сроки эксплуатации и точность показаний прибора. С наилучшей стороны зарекомендовали себя следующие торговые марки:

• Mastech.
• Fluke.
• CEM.
• APPA.
• UNI-T.
• Elitech.

При выборе потребуется оценить область использования мультиметра. Для профессиональной работы и специализированных измерений лучше выбрать высокоточный прибор. Для домашнего использования удобнее приобрести мультиметр цифровой. Выбрать цену, фото внешнего вида, характеристики и особенности можно, посетив сайт производителя понравившегося устройства.

Поскольку прибор питается низковольтным напряжением, он считается безопасным для здоровья человека. Но при использовании устройства нужно учитывать, что опасность может представлять объект измерения, поэтому следует соблюдать требования по электробезопасности.

Цифровой мультиметр

Разница между аналоговым и цифровым мультиметром

Цифровой мультиметр

и аналоговый мультиметр (также известный как мультитестер ) используются для тестирования и измерения различных электрических величин, таких как ток в амперах, напряжение в вольтах, сопротивление в омах (Ом) и т. д. Цифровой мультиметр имеет некоторые преимущества. по сравнению с аналоговым мультиметром , поскольку он имеет некоторые дополнительные функции и возможность измерять широкий диапазон электрических величин. Чтобы узнать основные различия между AMM и DMM, следуйте статье ниже.

• Связанная запись: Разница между конденсатором и суперконденсатором

Аналоговый мультиметр

Аналоговый мультиметр — это простое устройство по сравнению с цифровым мультиметром, в котором используются основные электрические величины, такие как сопротивление постоянному и постоянному току, напряжение и ток и т. д.

Аналоговый мультиметр (АММ) также известен как AVO Meter (ампер, напряжение и омы). Внутри АММ находится движущаяся колонка с постоянным магнитом (гальванометр), которая соединена с осью стрелки (стрелка как аналоговая шкала указателя). Подстроечные резисторы (как комбинация резисторов) используются для измерения тока в нем. Отклонение указателя указывает на значения измеряемых величин, напечатанные на экране.

• Сообщение по теме: Разница между батареей и конденсатором

Цифровой мультиметр

Цифровой мультиметр (DMM) представляет собой сложную комбинацию аналого-цифрового преобразователя (АЦП), цифрового дисплея (ЖК-дисплея), компараторов, энкодеров, логических контроллеров и т. д.

Цифровой мультиметр имеет некоторые преимущества перед АММ поскольку он имеет некоторые специальные функции для измерения дополнительных электрических величин. Он используется для расчета электрического тока, напряжения, сопротивления, емкости, индуктивности, импеданса и т. д.

Одной из наиболее важных особенностей цифрового мультиметра по сравнению с аналоговым мультиметром является то, что его можно использовать для тестирования и проверки различных электронных компонентов и устройств, если они исправны или нуждаются в замене на новые.

Например, вы можете проверить конденсатор с помощью цифрового мультиметра, протестировать различные типы транзисторов, проверить диод, проверить реле, выполнить проверку непрерывности, определить значение сгоревших резисторов и т. д. Он также более точен и прост в использовании, поскольку по сравнению с АММ. Вот почему цифровой мультиметр больше подходит, чем обычный аналоговый мультиметр 9.0004 .

• Запись по теме: Разница между реле и автоматическим выключателем

Существует основных различия между аналоговым мультиметром и цифровым мультиметром , которые показаны в таблице ниже для сравнения.

Аналоговый мультиметр

Цифровой мультиметр

Аналоговый мультиметр

Цифровой мультиметр

Аналоговый мультиметр

Цифровой мультиметр

Аналоговые мультиметры

Цифровые мультиметры

Аналоговые мультиметры

Цифровые мультиметры

Современные цифровые мультиметры

Аналоговые мультиметры

Цифровые счетчики

Цифровой мультиметр

Для использования цифрового мультиметра для измерения требуется источник питания

Измерители

Цифровые мультиметры

Аналоговые мультиметры

Цифровые мультиметры

Особенности	Аналоговый мультиметр	Цифровой мультиметр
Общий символ
Определение	Аналоговый мультиметр — это устройство, используемое для измерения ограниченных электрических величин, таких как ток, напряжение, сопротивление и т. д.	Цифровой мультиметр — это устройство, используемое для измерения нескольких электрических величин, таких как ток, напряжение, сопротивление, емкость, значения диодов, транзисторов и т. д. Его также можно использовать для проверки различных электронных устройств, таких как конденсаторы, транзисторы, диоды и т. д.
Строительство	представляет собой гальванометр с подвижной катушкой на постоянных магнитах. Гальванометр представляет собой комбинацию резисторов и триммеров, используемых для измерения тока.	представляет собой комбинацию сложных электронных компонентов, таких как цифровой дисплей в виде ЖК-дисплея, аналого-цифровой преобразователь (АЦП), компаратор, энкодер, логические компоненты и т. д.
Принцип работы	(измеритель AMM или AVO) в первую очередь измеряет ток с помощью гальванометра.	(цифровой мультиметр) измеряет напряжение с помощью аналого-цифрового преобразователя (АЦП).
Функции	Для измерения силы тока в амперах (А), напряжения в вольтах (В) и сопротивления в омах (с).	Для измерения основных электрических величин, а также для проверки различных электронных компонентов, таких как диоды, транзисторы, конденсаторы и т. д.
Способности к измерению	Обычно измеритель AVO измеряет основные электрические характеристики, такие как ток, напряжение и сопротивление.	В основном цифровой мультиметр может измерять основные и дополнительные электрические величины, такие как ток, сопротивление, напряжение, емкость, индуктивность и т. д. Его также можно использовать для проверки исправности или неисправности диода, транзистора и т. д.
Чтение	показывает значения на печатной шкале значений против движущейся стрелки.	показывает показания на цифровом дисплее (ЖК-дисплее) в виде числовых значений.
Калибровка	следует калибровать вручную.	обеспечивают автоматическую калибровку.
Точность	менее точны из-за неправильных показаний указателя и ошибок параллакса (просмотр указателя аналогового мультиметра под другим углом и неверная интерпретация измерения).	являются наиболее точными по сравнению с аналоговыми мультиметрами.
Разрешение	Превосходное разрешение и точность (±5% и более).	Низкое разрешение и точность (обычно ±3%).
Диапазон	В аналоговых мультиметрах диапазон необходимо устанавливать вручную для различных измеряемых величин путем вращения ручки.	имеют функцию автоматического выбора диапазона.
Диапазон Ом	В качестве коэффициента умножения диапазон Ом составляет до R x 10 000 Ом.	Каждый диапазон является максимальным и составляет до 20 МОм (мегаОм).
Диапазон частот	Диапазон измерения частоты для аналоговых мультиметров составляет до 2 кГц.	Диапазоны самых высоких частот могут быть измерены цифровым мультиметром по сравнению с аналоговыми мультиметрами.
Входное сопротивление	Входное сопротивление цифрового мультиметра постоянно во всех измеряемых диапазонах. (10-22 МОм).	Входное сопротивление аналоговых мультиметров непостоянно. т. е. изменяется в зависимости от диапазона.
Входные сигналы	принимают только один входной сигнал за операцию.	могут принимать несколько входных сигналов, и пользователь может выбрать нужный с помощью регулируемого дисплея.
Настройка нулевого сопротивления	В цифровом мультиметре не требуется регулировка нуля.	Настройка нулевого сопротивления изменяется с каждым диапазоном аналогового мультиметра.
Обратная полярность	Стрелка аналогового мультиметра пытается отклониться влево в случае обратной полярности.	показывает отрицательную (-) величину при обратной полярности.
Блок питания	Не требуется при измерении тока и напряжения. Источник питания требуется только в случае измерения сопротивления.	.
Размер	Сравнительно больше.	Маленький как удобный инструмент.
Стоимость	AVO менее дороги из-за ограниченного количества измерительных функций.	дороже по сравнению с АММ, поскольку они имеют больше возможностей измерения параметров и функций.
Приложения	используются для измерения: Измерение тока Измерение напряжения Измерение сопротивления и т. д.	используются для проверки и измерения: Текущий Напряжение Сопротивление Индуктивность импеданс Емкость Проверка диодов Тестирование транзисторов Проверка конденсаторов и другие функции.

Похожие сообщения:

• Разница между предохранителем и автоматическим выключателем
• Разница между контактором и пускателем
• Разница между автоматическими выключателями MCB, MCCB, ELCB и RCB, RCD или RCCB
• Разница между соединениями «звезда» и «треугольник» — сравнение Y/Δ
• Разница между автоматическим выключателем и изолятором/разъединителем
• Разница между электронным током и обычным током
• Разница между пускателем прямого пуска и устройством плавного пуска

Показать полную статью

Связанные статьи

Аналоговые и цифровые мультиметры — быстрое сравнение

Как следует из их названий, аналоговые и цифровые мультиметры различаются по технологическим аспектам. В аналоге есть стрелка со шкалами параметров, где отклонение стрелки во время теста говорит о показаниях. С другой стороны, цифровые мультиметры имеют цифровые ЖК-дисплеи, они показывают результаты в цифрах. Цифровые счетчики также имеют некоторые дополнительные функции, чем аналоговые. Для энтузиастов-любителей и любителей цифровые мультиметры будут более полезным вариантом, также некоторым профессионалам и инженерам нравится надежность аналоговых мультиметров и функции старой школы.

Аналоговый мультиметр на самом деле представляет собой улучшенную форму гальванометров. Аналоговые счетчики, которые мы видим сегодня, были изобретены гражданином Великобритании Дональдом Макади, который работал инженером на почте. Первые цифровые мультиметры появились на рынке в начале 1970-х годов. Они решили многие проблемы, так как представляют собой комбинацию ряда измерителей, таких как омметр, вольтметр, амперметр, измеритель температуры, измеритель емкости и т.д.

Мы обсудим различия между обоими типами мультиметров, сравнив их по характеристикам и функциям. Мы проверим, какой из них может работать лучше по качеству, чем другие, чтобы вы могли легко сделать вывод, какой из них может решить ваши проблемы более эффективно.

Долговечность

Что касается долговечности, мы вынуждены ставить больше оценок аналоговым, чем цифровым. Это действительно очень грубые прочные инструменты, которые могут прослужить на вашем рабочем месте годами. Вы также согласитесь представить какие-то старые аналоговые счетчики, принадлежащие старым и опытным электрикам, которые все еще были в рабочем состоянии и точны. Цифровые мультиметры имеют относительно меньший срок службы, за исключением некоторых дорогих мультиметров высшего качества, таких как Fluke. За исключением Fluke и некоторых хороших брендов, мы не заметили ни одного бренда цифровых мультиметров, который мог бы соответствовать сроку службы аналогового измерителя.

Ценовой диапазон

Когда мы сравнили их с точки зрения общих функций с обычным диапазоном, мы пришли к такому результату, что аналоговые мультиметры дешевле, чем цифровые мультиметры. Но мы получаем гораздо больше функций по чуть большей цене, чем аналог. Если вы собираетесь использовать ряд функций и диапазонов, то цифровая технология будет вашим первоочередным приоритетом. Обычно обычный аналоговый измеритель со сравнительно меньшим диапазоном параметров, таких как 300 В переменного / постоянного тока, 100 или 150 мА постоянного тока, 500 кОм, непрерывность и проверка диодов, будет стоить вам от 15 до 20 долларов. Но на самом деле не имеет смысла покупать счетчик без усилителя переменного тока, частоты и емкости, которые вы можете получить в цифровых счетчиках, заплатив некоторую дополнительную сумму.

Короче говоря, мы можем сказать, что некоторые цифровые мультиметры будут стоить вам меньше, если сравнивать их с аналоговыми мультиметрами с большим количеством функций и большими диапазонами. Теперь вам решать, какой тип мультиметра вы предпочтете для своей работы.

Точность

Поскольку аналоговые счетчики поставляются с показаниями, основанными на стрелке, некоторые новички могут запутаться при окончательном считывании фактических показаний. Кроме того, у них есть стабильный и надежный механизм получения точных результатов. У них также есть некоторые визуальные ошибки из-за плохого качества зеркал, такие как ошибки параллакса.

Цифровые мультиметры первой категории дают точные результаты в цифрах на ЖК-дисплее. Но для этого вы должны избегать некоторых низкокачественных мультиметров из-за их низкой точности.

Калибровка

Аналоговые мультиметры калибруются вручную каждый раз перед выполнением теста, но цифровые мультиметры имеют преимущества автоматической калибровки перед каждым тестом. Так что опять же, в этом случае аналоговые счетчики нуждаются в некоторых навыках и опыте для работы с ними.

Автоматический/ручной диапазон

Диапазон аналоговых мультиметров необходимо каждый раз устанавливать вручную. Для новичков использование аналогового мультиметра может быть сложнее, чем цифрового. С другой стороны, большинство цифровых мультиметров оснащены функциями автоматического выбора диапазона, в то время как некоторые мультиметры также имеют возможность выбора как ручного, так и автоматического диапазона для обеспечения гибкости использования.

Источник питания

Мы считаем, что источник питания является самым большим преимуществом аналоговых счетчиков, поскольку для их работы не требуется источник питания. В то время как в цифровых мультиметрах для их питания требуются щелочные батареи или шнуры питания.

Объем

Современные аналоговые мультиметры сравнительно меньше по размеру, чем Dmm,s. Однако некоторые аналоговые измерители имеют более громоздкие размеры. Среди цифровых мультиметров есть большое разнообразие карманных мультиметров небольшого размера. В среднем цифровые счетчики больше по размеру, чем аналоговые.

Показания

Цифровые мультиметры выводят показания в виде числовых значений на свои цифровые ЖК-дисплеи в удобной форме, так что даже ученик может прочитать их с умом. К сожалению, для чтения аналоговых мультиметров вы должны сначала иметь представление об их шкалах показаний и отклонении указателя.

Искажение/Шум

Аналоговые счетчики меньше подвержены искажениям или любому типу шума в электрических цепях. Но это не относится к цифровым. Вот почему некоторые бренды цифровых счетчиков имеют некоторые функции предотвращения искажений, такие как режим низкого импеданса (loz).

Параметры

Цифровые мультиметры охватывают широкий диапазон параметров помимо основных. В обычных аналоговых мультиметрах вы можете получить функции напряжения, диапазона низкого сопротивления и миллиампер постоянного тока. В то время как в их цифровых компаньонах есть огромное разнообразие, такое как емкость, рабочие циклы, частота, температура и даже частота вращения и тестирование генератора переменного тока в некоторых автомобильных мультиметрах.

Лео Максвелл

Лео Максвелл в основном инженер-электрик и писатель-любитель, имеющий 13-летний опыт работы в электронной и приборостроительной промышленности. У него есть практический опыт работы в различных областях, таких как электростанции, солнечная энергия, автомобилестроение и товары народного потребления.

За свою карьеру он использовал множество электроинструментов и счетчиков в электротехнических проектах.
