Классификация электроустановок по напряжению: 【Классификация электроустановок и помещений 】

Классификация электроустановок и помещений по электробезопасности

Основные требования к устройству электроустановок изложены в действующих «Правилах устройства электроустановок». Под электроустановками понимается совокупность машин, аппаратов, линий и вспомогательного оборудования (вместе с помещениями, в которых они установлены), предназначенных для производства, передачи, распределения и преобразования электрической энергии. Они делятся на электроустановки до 1000 В и свыше 1000 В, причем и те и другие могут эксплуатироваться в сетях с изолированной и заземленной нейтралями.

Изолированной нейтралью называется нейтраль трансформатора или генератора, не присоединенная к заземляющему устройству или присоединенная к нему через приборы сигнализации, защиты, контроля и т.п.

Если нейтраль присоединена к заземляющему устройству непосредственно или через малое сопротивление, то она называется заземленной.

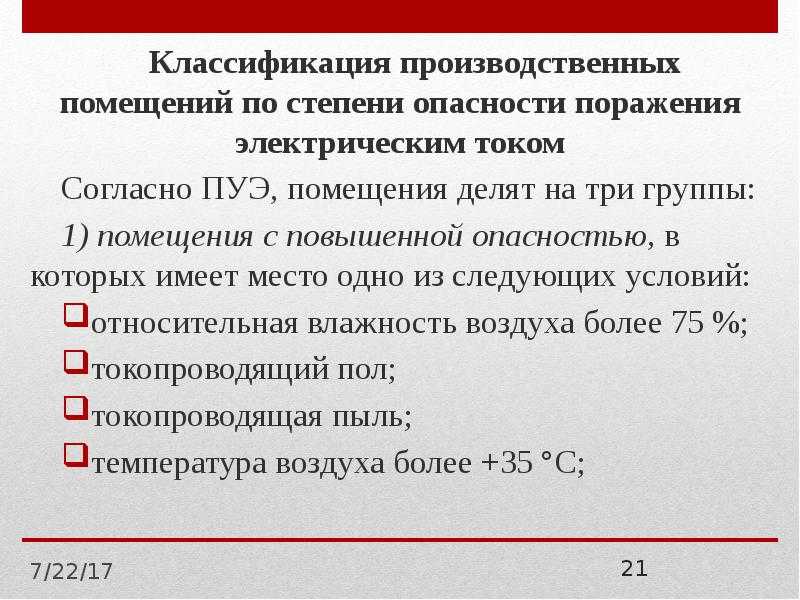

В зависимости от условий, повышающих или понижающих опасность поражения человека электрическим током, все помещения делятся на помещения с повышенной опасностью, особо опасные и без повышенной опасности.

К помещениям с повышенной опасностью относятся помещения с повышенной влажностью (более 75%) или высокой температурой (выше 35oС). При наличии токопроводящих пыли и полов, а также при наличии возможности одновременного прикосновения к элементам, соединенным с землей, и металлическим корпусам электрооборудования, помещение относится к классу повышенной опасности.

Помещения с высокой относительной влажностью (близкой к 100%), химически активной средой или одновременным наличием двух и более условий, соответствующих помещениям с повышенной опасностью, называют особо опасными. В помещениях без повышенной, опасности отсутствуют все вышеуказанные условия

Однако опасность поражения электрическим током существует всюду, где используются электроустановки, поэтому помещения без повышенной опасности нельзя назвать безопасными.

К особо опасным относятся механические, литейные, кузнечные, сборочные, гальванические, термические и т. п. цехи, компрессорные и водонасосные станции, помещения для зарядки аккумуляторов и т. п. По степени опасности электроустановки вне помещений приравнивают к электроустановкам, эксплуатирующимся в особо опасных помещениях.

Поможем написать любую работу на аналогичную
тему

  • Реферат

    Классификация электроустановок и помещений по электробезопасности

    От 250 руб

  • Контрольная
    работа

    Классификация электроустановок и помещений по электробезопасности

    От 250 руб

  • Курсовая работа

    Классификация электроустановок и помещений по электробезопасности

    От 700 руб

Получить выполненную работу или консультацию специалиста по вашему
учебному проекту

Узнать стоимость

Вопрос Классификация электроустановок, помещений и электрооборудования






Заглавная страница

Избранные статьи

Случайная статья

Познавательные статьи

Новые добавления

Обратная связь



КАТЕГОРИИ:

Археология
Биология
Генетика
География
Информатика
История
Логика
Маркетинг
Математика
Менеджмент
Механика
Педагогика
Религия
Социология
Технологии
Физика
Философия
Финансы
Химия
Экология




ТОП 10 на сайте

Приготовление дезинфицирующих растворов различной концентрации

Техника нижней прямой подачи мяча.

Франко-прусская война (причины и последствия)

Организация работы процедурного кабинета

Смысловое и механическое запоминание, их место и роль в усвоении знаний

Коммуникативные барьеры и пути их преодоления

Обработка изделий медицинского назначения многократного применения

Образцы текста публицистического стиля

Четыре типа изменения баланса

Задачи с ответами для Всероссийской олимпиады по праву







Мы поможем в написании ваших работ!

ЗНАЕТЕ ЛИ ВЫ?


Влияние общества на человека

Приготовление дезинфицирующих растворов различной концентрации

Практические работы по географии для 6 класса

Организация работы процедурного кабинета

Изменения в неживой природе осенью

Уборка процедурного кабинета

Сольфеджио. Все правила по сольфеджио

Балочные системы. Определение реакций опор и моментов защемления







⇐ ПредыдущаяСтр 4 из 13Следующая ⇒

Электроустановками называются устройства, в которых производится, преобразуется, распределяется и потребляется электрическая энергия.
По напряжению различают электроустановки до 1000 В и свыше 1000 В. По расположению электроустановки делят на открытые или наружные и закрытые или внутренние. Установки, защищенные сетками или навесами, рассматривают как наружные.
В отношении опасности поражения людей и животных электрическим током помещения с электроустановками делятся на следующие категории.
Помещения с повышенной опасностью характеризуются наличием в них одного из следующих условий, создающих повышенную опасность:
а) сырости или проводящей пыли;
б) токопроводящих полов;
в) высокой температуры;
г) возможности одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям зданий, технологическим аппаратам, механизмам и т. п., с одной стороны, и к металлическим корпусам электрооборудования — с другой.
Особо опасные помещения характеризуются наличием одного из следующих условий:
а) особой сырости;
б) химически активной среды;
в) одновременного наличия двух или более условий повышенной опасности.

Помещения без повышенной опасности, в которых отсутствуют условия, создающие повышенную и особую опасность.
По условиям окружающей среды помещения, в которых располагаются электроустановки, делятся на следующие категории.
Сухие помещения (относительная влажность не превышает 60%). Это отапливаемые помещения обслуживающего персонала, общежития, отапливаемые склады, подсобные помещения в ремонтно-механических мастерских и т. п.
Пыльные помещения (по условиям производства в них выделяется пыль в таком количестве, что она может оседать на проводах, проникать внутрь машин, аппаратов и т. п.) — помещения для дробления сухих концентрированных кормов, комбикормовые заводы, склады цемента и других сыпучих негорючих материалов.
Влажные помещения (пары или конденсирующаяся влага выделяются лишь временно, в небольших количествах, относительная влажность более 60%, но не превышает 75%) залы столовых, лестничные клетки, кухни жилых помещений, неотапливаемые склады и т. п.
Сырые помещения (относительная влажность длительно превышает 75%) —овощехранилища, доильные залы, молочные, кухни общественных столовых и т. п., а также, при наличии установок микроклимата, коровники, телятники, свинарники, птичники и другие животноводческие помещения.
Особо сырые помещения (относительная влажность воздуха близка к 100%, потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой) — моечные в мастерских, кормоцеха для приготовления влажных кормов, теплицы, парники, а также наружные установки под навесами.
Особо сырые помещения с химически активной средой (при относительной влажности воздуха, близкой к 100%, постоянно или длительно в помещении содержатся пары аммиака, сероводорода и других газов невзрывоопасной концентрации или же образуются отложения, действующие разъедающе на изоляцию и токоведущие части электрооборудования). Это склады минеральных удобрений, животноводческие помещения при отсутствии в них установок по созданию микроклимата.
Пожароопасные помещения класса П I, например склады минеральных масел. То же, класса П II, например деревообделочные цехи, зернохранилища. То же, класса ППа — склады для хранения горючих материалов, животноводческие помещения при хранении на чердаках сена и соломы.
Взрывоопасные помещения — аккумуляторные, хранилища нефтепродуктов и т. п.
По возгораемости строительных материалов конструкции зданий и поверхностей помещений делятся на следующие группы.
Несгораемые конструкции, под воздействием огня или высокой температуры они не воспламеняются, не тлеют и не обугливаются.
Трудносгораемые конструкции под воздействием огня или высокой температуры с трудом воспламеняются, тлеют или обугливаются и продолжают гореть или тлеть только при наличии источника огня.
Сгораемые конструкции под воздействием высокой температуры воспламеняются и продолжают гореть или тлеть после удаления источника огня.
По способу хранения электрооборудование делится на следующие группы.
Электрооборудование, не требующее защиты от атмосферных осадков, подлежит хранению на открытых площадках и эстакадах.
Электрооборудование, требующее защиты от прямого попадания атмосферных осадков и нечувствительное к температурным колебаниям, подлежит хранению в полуоткрытых складах под общими или индивидуальными навесами.
Электрооборудование и электроконструкции, требующие защиты от атмосферных осадков и сырости и малочувствительные к температурным колебаниям, а также все мелкие детали подлежат хранению в закрытых неутепленных складах.
Приборы и ответственные механизмы, чувствительные к температурным колебаниям, подлежат хранению в закрытых утепленных складах.

⇐ Предыдущая12345678910Следующая ⇒

Читайте также:



Техника прыжка в длину с разбега

Тактические действия в защите

История Олимпийских игр

История развития права интеллектуальной собственности







Последнее изменение этой страницы: 2016-12-29; просмотров: 501; Нарушение авторского права страницы; Мы поможем в написании вашей работы!


infopedia. su Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав. Обратная связь — 38.242.236.216 (0.004 с.)

Требования к электроустановкам | UpCodes

110.1 Область применения

В этой статье рассматриваются общие требования к проверке и одобрению, установке и использованию, доступу и пространству вокруг электрических проводников и оборудования; ограждения, предназначенные для входа персонала; и туннельные установки.

Информационное примечание. См. информационное приложение J для получения информации о дизайне специальных возможностей ADA.

110.2 Сертификация

Проводники и оборудование, требуемые или разрешенные настоящим Код допускается только в случае утверждения.

Информационное примечание: см. 90.7 «Осмотр оборудования на предмет безопасности» и 110. 3 «Осмотр, идентификация, установка и использование оборудования». См. определения Approved, Identified, Labeled, и Listed.

110.3 Осмотр, идентификация, установка, использование и внесение в список (сертификация продукции) оборудования

(A) Осмотр

При оценке оборудования должны оцениваться следующие соображения:

  1. Пригодность для установки и использования в соответствии с этим кодом

    Информационное примечание № 1: Оборудование может быть новым, отремонтированным, отремонтированным или переработанным.

    Информационное примечание № 2: Пригодность использования оборудования может быть определена по описанию, указанному на изделии или прилагаемому к нему, чтобы определить пригодность изделия для конкретной цели, среды или применения. Особые условия использования или другие ограничения, а также другая соответствующая информация могут быть отмечены на оборудовании, включены в инструкции по эксплуатации или включены в соответствующий перечень и информацию на этикетках. Пригодность оборудования может быть подтверждена перечислением или маркировкой.

  2. Механическая прочность и долговечность, в том числе для частей, предназначенных для ограждения и защиты другого оборудования, адекватность обеспечиваемой таким образом защиты
  3. Место для изгиба проводов и место для соединения
  4. Электрическая изоляция
  5. Воздействие нагрева при нормальных условиях использования, а также в нештатных условиях, которые могут возникнуть при эксплуатации
  6. Эффекты дугового разряда
  7. Классификация по типу, размеру, напряжению, допустимому току и специальному использованию
  8. Другие факторы, способствующие практической защите лиц, использующих оборудование или которые могут соприкасаться с ним

(B) Установка и использование

инструкции, включенные в перечень или маркировку.

(C) Перечень

Испытания, оценка и внесение в список (сертификация продукции) продукции должны выполняться признанными квалифицированными лабораториями электрических испытаний и должны соответствовать применимым стандартам на продукцию, признанным обеспечивающим эквивалентную и эффективную безопасность для оборудования, установленного в соответствии с это Код.

Информационное примечание. Управление по охране труда и здоровья (OSHA) признает квалифицированные электрические испытательные лаборатории, которые проводят оценку, тестирование и сертификацию определенных продуктов, чтобы убедиться, что они соответствуют требованиям как строительных, так и общих отраслевых электрических стандартов OSHA. Если внесение в список (сертификация продукта) выполняется в соответствии с программой квалифицированной лаборатории электрических испытаний, этот знак в списке означает, что протестированное и сертифицированное изделие соответствует требованиям одного или нескольких соответствующих стандартов испытаний на безопасность продукта.

110.4 Напряжения

В данном Кодексе , рассматривается напряжение, при котором работает цепь. Номинальное напряжение электрооборудования должно быть не ниже номинального напряжения цепи, к которой оно подключено.

110.5 Проводники

Проводники, используемые для передачи тока, должны быть из меди, алюминия или алюминия с медным покрытием, если иное не предусмотрено настоящим Кодексом . Если материал проводника не указан, размеры, указанные в настоящем Код применяется к медным проводникам. Если используются другие материалы, размер должен быть соответствующим образом изменен.

110.6 Размеры проводников

Размеры проводников выражены в американском калибре проводов (AWG) или в круговых милах.

110.7 Целостность проводки

Завершенные электромонтажные работы не должны иметь коротких замыканий, замыканий на землю или каких-либо соединений с землей, кроме тех, которые требуются или разрешены в других разделах настоящего Кодекса .

110.8 Способы подключения

В этот код включены только методы подключения, признанные подходящими. Должна быть разрешена установка общепризнанных методов электропроводки в любом типе здания или помещения, за исключением случаев, предусмотренных настоящим Кодексом .

110.9 Номинальная отключающая способность

Оборудование, предназначенное для прерывания тока при повреждениях, должно иметь номинальную отключающую способность при номинальном напряжении цепи, по крайней мере, равном току, доступному на клеммах линии оборудования.

Оборудование, предназначенное для отключения тока на уровнях, отличных от короткого замыкания, должно иметь отключающую способность при номинальном напряжении цепи, по крайней мере, равном току, который должен быть отключен.

110.10 Полное сопротивление цепи, номинальные токи короткого замыкания и другие характеристики

Устройства защиты от перегрузки по току, полное сопротивление, номинальные токи короткого замыкания оборудования и другие характеристики защищаемой цепи должны выбираться и координироваться таким образом, чтобы защитные устройства цепи, используемые для устранения неисправности, чтобы сделать это без значительного повреждения электрического оборудования цепи. Предполагается, что эта неисправность возникает либо между двумя или более проводниками цепи, либо между любым проводником цепи и проводником(ами) заземления оборудования, разрешенными в 250.118. Перечисленное оборудование, применяемое в соответствии с его перечнем, считается отвечающим требованиям настоящего раздела.

110.11 Агенты, вызывающие ухудшение состояния

Если только они не предназначены для использования в рабочей среде, никакие проводники или оборудование не должны располагаться во влажных или мокрых местах; при воздействии газов, дымов, паров, жидкостей или других веществ, оказывающих разрушающее воздействие на проводники или оборудование; или там, где они подвергаются воздействию чрезмерных температур.

Информационное примечание № 1: См. 300.6 для защиты от коррозии.

Информационное примечание № 2: Некоторые чистящие и смазочные составы могут вызвать серьезное ухудшение качества многих пластиковых материалов, используемых для изоляции и структурных применений в оборудовании.

Оборудование, не предназначенное для использования вне помещений, и оборудование, предназначенное только для использования внутри помещений, например, «сухие помещения», «использование только внутри помещений», «влажные помещения» или корпуса типов 1, 2, 5, 12, 12K и/или 13, должны быть защищены от повреждений от погодных условий во время строительства.

Информационное примечание № 3: См. Таблицу 110.28 для соответствующих обозначений типов корпусов.

Информационное примечание № 4: Минимальные положения о паводках приведены в NFPA 5000-2015 Строительный кодекс и нормы безопасности, Международного строительного кодекса (IBC), и Международного жилищного кодекса для домов на одну и две семьи (IRC).

110.12 Механическое выполнение работ

Электрическое оборудование должно быть установлено аккуратно и качественно.

Информационное примечание. Принятые отраслевые практики описаны в стандартах ANSI/NECA 1-2015, Standard for Good Workmanship in Electrical Construction, и других утвержденных ANSI стандартах установки.

(A) Неиспользуемые отверстия

Неиспользуемые отверстия, за исключением тех, которые предназначены для работы оборудования, предназначены для монтажа или разрешены как часть конструкции для перечисленного оборудования, должны быть закрыты для обеспечения защиты, по существу эквивалентной стена оборудования. Если металлические заглушки или пластины используются с неметаллическими корпусами, они должны быть утоплены не менее чем на 6 мм ( 1 / 4 дюймов) от внешней поверхности корпуса.

(B) Целостность электрического оборудования и соединений

Внутренние части электрического оборудования, включая шины, клеммы проводки, изоляторы и другие поверхности, не должны быть повреждены или загрязнены посторонними материалами, такими как краска, штукатурка, чистящие средства, абразивы или коррозионные остатки. Не должно быть поврежденных частей, которые могут неблагоприятно повлиять на безопасную работу или механическую прочность оборудования, таких как сломанные части; согнутый; резать; или изношены в результате коррозии, химического воздействия или перегрева.

(C) Кабели и проводники

Кабели и проводники, проложенные на поверхности потолков и боковых стен, должны поддерживаться конструкцией здания таким образом, чтобы кабели и проводники не были повреждены при нормальной эксплуатации здания. Такие кабели и проводники должны быть закреплены с помощью крепежных средств, включая хомуты, скобы, кабельные стяжки, подвески или аналогичные приспособления, спроектированные и установленные таким образом, чтобы не повредить кабель. Установка также должна соответствовать 300.4 и 300.11. Неметаллические кабельные стяжки и другие неметаллические кабельные аксессуары, используемые для закрепления и поддержки кабелей в других помещениях, используемых для окружающего воздуха (пленумы), должны быть указаны как обладающие низкими свойствами дымо- и тепловыделения.

Информационное примечание № 1. Принятые отраслевые практики описаны в ANSI/NECA/FOA 301-2009, Стандарте для установки и тестирования оптоволоконных кабелей, и других стандартах установки, одобренных ANSI.

Информационное примечание № 2: См. 4.3.11.2.6.5 и 4.3.11.5.5.6 NFPA 90A-2018, Стандарт по установке систем кондиционирования и вентиляции, для дискретных горючих компонентов, установленных в соответствии с 300. 22( С).

Информационное примечание № 3: Краска, штукатурка, чистящие средства, абразивы, коррозионные остатки или другие загрязняющие вещества могут привести к неопределенным изменениям свойств оптоволоконного кабеля.

110.13 Монтаж и охлаждение оборудования

(A) Монтаж

Электрическое оборудование должно быть надежно закреплено на поверхности, на которой оно установлено. Не допускается использование деревянных дюбелей, вбитых в отверстия в кирпичной кладке, бетоне, штукатурке или подобных материалах.

(B) Охлаждение

Электрооборудование, основанное на принципах естественной циркуляции воздуха и конвекции для охлаждения открытых поверхностей, должно быть установлено таким образом, чтобы потоку воздуха из помещения на такие поверхности не препятствовали стены или соседнее установленное оборудование. Для оборудования, предназначенного для напольной установки, должен быть обеспечен зазор между верхними поверхностями и прилегающими поверхностями для рассеивания поднимающегося теплого воздуха.

Электрооборудование с вентиляционными отверстиями должно быть установлено таким образом, чтобы стены или другие препятствия не препятствовали свободной циркуляции воздуха через оборудование.

110.14 Электрические соединения

Из-за различных характеристик разнородных металлов такие устройства, как клеммы под давлением или соединители для сращивания под давлением и наконечники для пайки, должны быть идентифицированы по материалу проводника и должны быть правильно установлены и использованы. Проводники из разнородных металлов не должны смешиваться в клемме или соединительном соединителе, где происходит физический контакт между разнородными проводниками (такими как медь и алюминий или алюминий и алюминий, плакированный медью), если только устройство не идентифицировано для цели и условий использования. Такие материалы, как припои, флюсы, ингибиторы и соединения, если они используются, должны быть пригодны для использования и не должны оказывать неблагоприятного воздействия на проводники, установку или оборудование.

Соединители и зажимы для проводников с более тонкой скруткой, чем скрутка класса B и класса C, как показано в таблице 10 главы 9, должны быть идентифицированы для определенного класса или классов проводников.

(A) Клеммы

Присоединение проводников к клеммным частям должно обеспечивать надежное соединение без повреждения проводников и должно выполняться с помощью соединителей под давлением (в том числе винтового типа), наконечников для пайки или сращиваний с гибкими проводами. Соединение с помощью винтов или шпилек и гаек с перевернутыми наконечниками или их эквивалентов допускается для проводников 10 AWG или меньше.

Выводы для более чем одного проводника и зажимы, используемые для соединения алюминия, должны быть обозначены соответствующим образом.

(B) Сращивания

Проводники должны сращиваться или соединяться с помощью приспособлений для сращивания, предназначенных для использования, или путем пайки, сварки или пайки с использованием легкоплавких металлов или сплавов. Паяные соединения должны быть сначала сращены или соединены таким образом, чтобы обеспечить механическую и электрическую надежность без припоя, а затем припаяны. Все места сращивания и соединения, а также свободные концы проводников должны быть покрыты изоляцией, эквивалентной изоляции проводников, или идентифицированным изолирующим устройством.

Соединители проводов или средства сращивания, установленные на проводниках для непосредственного заглубления, должны быть перечислены для такого использования.

(C) Температурные ограничения

Номинальная температура, связанная с допустимой нагрузкой проводника, должна быть выбрана и согласована таким образом, чтобы не превышать самую низкую номинальную температуру любого подключенного оконечного устройства, проводника или устройства. Допускается использование проводников с температурным диапазоном выше, чем указано для заделки, для регулировки, коррекции или и того, и другого.

(1) Положения об оборудовании

Определение условий прекращения действия оборудования должно основываться на 110. 14(C)(1)(a) или (C)(1)(b). Если оборудование не указано и не маркировано иным образом, допустимые токи проводников, используемые при определении условий заделки оборудования, должны основываться на Таблице 310.16 с изменениями, внесенными в 310.12.

(a) Условия заделки оборудования для цепей с номинальным током 100 ампер или менее или с маркировкой для проводов от 14 AWG до 1 AWG должны использоваться только для одного из следующего:

  1. Проводники с номиналом 60°C (140°F).
  2. Проводники с более высокими температурными характеристиками, при условии, что допустимая нагрузка таких проводников определяется на основе допустимой нагрузки 60°C (140°F) используемого размера проводника.
  3. Проводники с более высокими температурными характеристиками, если оборудование указано и идентифицировано для использования с такими проводниками.
  4. Для двигателей, обозначенных конструктивными буквами B, C или D, разрешается использовать проводники с классом изоляции 75°C (167°F) или выше при условии, что допустимая нагрузка таких проводников не превышает 75° C (167°F)

(b) Условия заделки оборудования для цепей с номинальным током более 100 ампер или маркированные для проводов больше 1 AWG должны использоваться только для одного из следующего:

  1. Проводники с номиналом 75°C (167°F)
  2. Проводники с более высокими температурными характеристиками, при условии, что допустимая нагрузка таких проводников не превышает допустимой нагрузки 75°C (167°F) используемого размера проводника или не превышает их допустимой нагрузки, если оборудование указано и идентифицировано для использования с такими проводниками

(2) Положения об отдельных соединителях

Отдельно установленные соединители давления должны использоваться с проводниками с допустимой нагрузкой, не превышающей допустимой нагрузки при указанной и обозначенной номинальной температуре соединителя.

Информационное примечание. Что касается 110.14(C)(1) и (C)(2), маркировка оборудования или листинговая информация могут дополнительно ограничивать размеры и номинальные температуры подключаемых проводников.

(D) Момент затяжки клеммного соединения

Значения момента затяжки для клеммных соединений должны соответствовать указанным на оборудовании или в инструкциях по установке, предоставленных изготовителем. Для достижения указанного значения крутящего момента должны использоваться утвержденные средства.

Информационное примечание № 1: Примеры утвержденных средств достижения указанных значений крутящего момента включают в себя динамометрические инструменты или устройства, такие как срезные болты или устройства отрывного типа с визуальными индикаторами, которые показывают, что был применен надлежащий крутящий момент.

Информационное примечание № 2. Если на оборудовании не указаны числовые значения крутящего момента или инструкции по установке, можно связаться с производителем оборудования. Информационное приложение I стандарта UL 486A—486B, 9Стандарт 0011 для соединителей страховочной проволоки, предоставляет значения крутящего момента при отсутствии рекомендаций производителя.

Информационное примечание № 3. Дополнительную информацию о затяжке резьбовых соединений и концевых муфт можно найти в разделе 8.11 NFPA 70B-2019, «Рекомендуемая практика обслуживания электрооборудования».

Что такое электрооборудование? Определение, значение, примеры, классификация

Электрооборудование: элемент, используемый для производства, преобразования, передачи, распределения или использования электроэнергии (источник: IEC 60445:2021).

ПРИМЕЧАНИЕ . В Российской Федерации термин «электрооборудование» определяется иначе: объект, предназначенный для генерирования, передачи и изменения характеристик электрической энергии, изменения ее характеристик, а также для преобразования электрической энергии в иной вид энергии.

Примерами таких изделий являются электрические машины, трансформаторы, распределительные и управляющие устройства, измерительные приборы, защитные устройства, системы электропроводки, токопотребляющее оборудование.

Пример электрооборудования

Электрооборудование, используемое в электроустановках зданий, обычно предназначено для преобразования электрической энергии в механическую, тепловую и световую, то есть является токопотребляющим оборудованием.

Классификация

По типу электроэнергии, необходимой для питания электрооборудования.

В зависимости от типа электричества, необходимого для питания электрооборудования, это может быть электрооборудование постоянного или переменного тока. В электроустановках зданий обычно применяют электрооборудование переменного тока, которое обычно представляет собой однофазное или трехфазное электрооборудование.

Однофазным электрическим оборудованием следует считать электрическое оборудование, которое обычно имеет два провода и предназначено для подключения к фазному проводу, нейтральному проводу или двум фазным проводам. Однофазное электрооборудование также может иметь три клеммы, к которым присоединяются два фазных провода одной фазы и нулевой провод. Такое электрооборудование используется в однофазных трехпроводных электрических системах.

Трехфазное электрооборудование с тремя или четырьмя клеммами подключается либо к трем фазным проводникам, либо к трем фазным проводникам и нейтральному проводнику.

По способам защиты от поражения электрическим током.

Защита достигается сочетанием конструктивных решений оборудования и устройств, а также способа установки. Техническим комитетам рекомендуется использовать защитные меры, описанные в разделе 6 [1].

Электропотребляющее оборудование классифицируется в соответствии с классами 0, I, II, III . Использование средств защиты в нескольких классах оборудования описано в 7.2–7.5 [1] (см. также Таблицу 3).

Если нецелесообразно классифицировать оборудование и устройства таким образом, технические комитеты должны определить соответствующие методы установки для своей продукции.

Для некоторого оборудования соответствие классификации может быть достигнуто только после установки, напр. где установка препятствует доступу к токоведущим частям. В этом случае соответствующие инструкции должны быть предоставлены изготовителем или ответственным поставщиком.

[Таблица 3 [1]] — Применение оборудования в низковольтной установке
Класс оборудования Маркировка оборудования или инструкции Символ Условия подключения оборудования к установке
Класс I Маркировка клеммы защитного заземления графическим символом IEC 6041 7-501 9: 2006-08, или буквами PE, или комбинацией цветов зелено-желтая Подключите эту клемму к системе защитного уравнивания потенциалов установки
Класс II Маркировка графическим символом IEC 60417-5172:2003-02 (двойной квадрат) Защитные меры при установке не требуются
Класс III Маркировка графическим символом IEC 60417-5180:2003-02 (римская цифра III в ромбе) Подключение только к системам SELV или PELV

Классификация по рабочим характеристикам электрооборудования и предпочтительной области его применения.

По особенностям эксплуатации все электрооборудование делится на две группы. К первой группе относится электрооборудование, которое должно быть недоступно для широкой публики. Он должен эксплуатироваться проинструктированным и квалифицированным специалистом по электрике. Ко второй группе относится электрооборудование бытового и аналогичного назначения, которое может эксплуатироваться обычными людьми. Стандарт IEC 61326-1-2020 [2] определяет два термина, которые делят все электрооборудование на две группы в зависимости от области его предпочтительного использования:

  • оборудование класса А : оборудование, подходящее для использования во всех местах, кроме тех, которые расположены в жилых районах и тех, которые непосредственно подключены к сети электропитания низкого напряжения, которая питает здания, используемые для бытовых целей.
  • оборудование класса B : оборудование, подходящее для использования в жилых помещениях и в учреждениях, напрямую подключенных к сети электропитания низкого напряжения, которая питает здания, используемые для бытовых целей.

Классификация электрооборудования по способу подключения.

В электроустановках зданий электрическое оборудование присоединяется к проводникам электрических цепей с помощью различных зажимов и подобных соединительных устройств, обеспечивающих его неразъемное соединение, или с помощью вилок и розеток, позволяющих производить соединения по мере необходимости. По способу подключения стандарты МЭК и другие документы делят электрооборудование на постоянно подключенное электрооборудование и электрооборудование с разъемами.

По степени подвижности.

Ю.В. Харечко на основании анализа нормативной документации в своей книге [4] дорабатывает, как разделить электрооборудование по степени подвижности:

« В зависимости от степени подвижности электрооборудования, которая может быть реализована при его эксплуатации, МЭК подразделяет все электрооборудование на стационарное, стационарное, передвижное и ручное электрооборудование.

Классификация электроустановок по напряжению: 【Классификация электроустановок и помещений 】
