Конденсатор и его назначение: назначение, характеристики, виды. Примеры использования

как работает и зачем нужен в цепи переменного и постоянного тока

Практически во всех электронных устройствах, от самых простых до высокотехнологичных, таких как материнские платы компьютеров, можно встретить один неизменно присутствующий элемент, являющийся пассивным компонентом. Но к сожалению, мало кто знает как устроен и для чего нужен конденсатор, и какие виды этого накопителя бывают.

• Просто о сложном
• Устройство и принцип работы
• Основные виды
• Сферы применения

Просто о сложном

Итак, это небольшое устройство для накопления электрического поля или заряда похоже на обычную банку, ту, в которой маринуют помидоры или хранят муку. Она точно так же в себе накапливает сухое вещество или жидкость, которую в неё поместят. Аналогия проста: по цепи бегут электроны, а на своей дороге встречают проводников, которые ведут их в «банку», где они и накапливаются, усиливая заряд.

Для того чтобы выяснить, много ли элекрончиков так можно собрать, и в какой момент накопление прекратится (банка лопнет), электрический процесс обычно сравнивают с водопроводом. Если представить трубу, в которой течёт вода, закачиваемая туда насосом, то где-то в центре трубопровода нужно вообразить мягкую мембрану, растягивающуюся под давлением жидкости. Очевидно, что она будет растягиваться до определённого предела, пока не разорвётся или, если попалась очень крепкая, не уравновесит силу насоса.

Такой пример показывает, как работает конденсатор, только мембрана заменяется электрическим полем, которое увеличивается по мере зарядки накопителя (работы насоса), уравновешивая напряжение источника питания. Очевидно, что этот процесс не бесконечный, и предельный заряд существует, по достижении которого «банка» выйдет из строя и перестанет выполнять свои функции.

Устройство и принцип работы

Конденсатор — устройство, состоящее из двух пластин (обкладок), имеющих между собой пустоту. Напряжение к нему подаётся через проводки, подсоединённые к пластинкам. Современные приборы, по сути, не сильно отличаются от макетов на уроках физики, они также состоят из диэлектрика и обкладок. Следует отметить, что именно вещество или его отсутствие (вакуум), плохо проводящее электричество, изменяет характеристики накопителя.

Суть принципа работы конденсатора проста: дали напряжение, и заряд начал накапливаться. Для примера следует рассмотреть как ведёт себя накопитель в двух вариантах электрической цепи:

• Постоянный ток. Если в цепь с подключённым к ней конденсатором подать ток, то можно увидеть, что стрелка на амперметре начнёт двигаться, а потом быстро вернётся в исходное положение. Это объясняется просто: устройство быстро зарядилось, то есть источник питания был уравновешен обкладками накопителя, и тока не стало. Поэтому часто говорят, что в условиях постоянного тока конденсатор не работает. Такое утверждение неправильное, всё функционирует, но очень непродолжительное время.
• Переменный ток — это когда электроны двигаются сначала в одну, а затем в другую сторону. Если представить такую цепь с подключённым к ней накопителем, то на обеих обкладках конденсатора будут попеременно накапливаться положительные и отрицательные заряды. Это говорит о том, что переменный ток свободно протекает через устройство.

Поскольку конденсатор задерживает постоянный ток, но пропускает переменный, отсюда формируются и сферы его назначения, например, для устройств, в которых нужно убрать постоянную составляющую в сигнале. Вполне очевидно, что накопитель обладает сопротивлением, а вот мощность на нём не выделяется, поэтому он не греется.

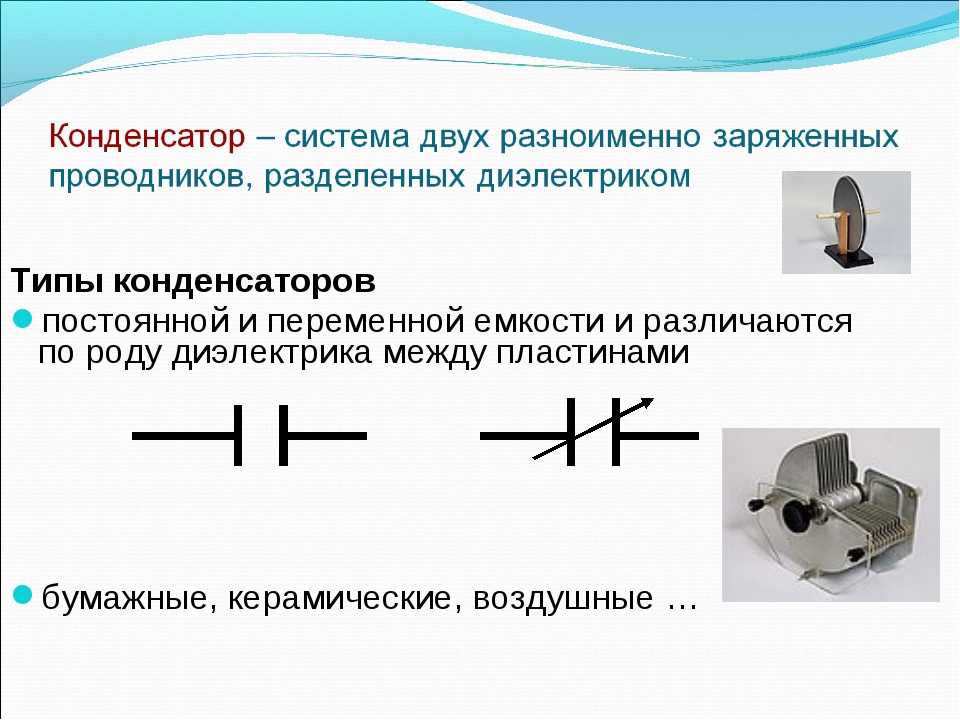

Основные виды

Рядовой пользователь не всегда знает о том, каким конденсатором снабжено его устройство. А ведь каждый вид имеет свои недостатки и преимущества, а также эксплуатационные особенности. Существуют две большие группы этих устройств, предназначенные для электрической цепи с переменным и постоянным током. Но всё-таки основная классификация ведётся по типу диэлектрика, который находится между облатками конденсатора. Основные виды:

• Керамические. Имеют маленький размер, малый ток утечки и небольшую индуктивность. Отлично работают в условиях высоких частот, в цепях пульсирующего, постоянного и переменного тока. Представлены в различном диапазоне напряжений и ёмкостей, в зависимости от того, для чего конденсатор предназначен.
• Слюдяные. В настоящее время почти не используются и не выпускаются. В накопителях такого типа диэлектриком служит слюда. Рабочее напряжение таких конденсаторов в диапазоне — 200−1500 В.
• Бумажные. В алюминиевых облатках заключена конденсаторная бумага. Выдерживают напряжение 160−1500 В.
• Полиэстеровые. Максимальная ёмкость не превышает 15 мФ, рабочее напряжение — 50−1500 В.
• Полипропиленовые. Выгодно выделяются на фоне остальных собратьев двумя преимуществами. Первое — маленький допуск ёмкости (+/- 1%), второе — до 3 кВ рабочего напряжения.

Отдельно стоит отметить электролитические конденсаторы. Главное их отличие от других видов — подключения только к цепи постоянного или пульсирующего тока. Такие накопители имеют полярность — это особенность их конструкции, поэтому неправильное подключение ведёт к вздутию или взрыву устройства. Они обладают большой ёмкостью, что делает конденсатор электролитический пригодным для применения в выпрямительных цепях.

Сферы применения

Можно смело сказать, что конденсаторы используют практически во всех электронных и радиотехнических схемах. Чтобы иметь представление о том, где и зачем нужен конденсатор, следует вспомнить его способность сохранять заряд и разряжаться в нужное время, а также пропускать переменный ток и не пропускать постоянный. А это значит, что такие устройства используются во многих технических сферах, например:

• телефонии;
• в производстве счётных и запоминающих устройств;
• автоматике;
• при создании измерительных приборов и многих других.

Электрические накопители можно встретить как в телевизорах, так и в приборах радиолокации, где необходимо формировать импульс большой мощности, для чего и служит конденсатор. Невозможно встретить блок питания без этих устройств или сетевой фильтр.

Нужно сказать, что накопители применяют и в сферах, не связанных с электрикой, например, в производстве металла и добыче угля, где используют конденсаторные электровозы.

Что такое конденсатор, как он работает и для чего его назначение

Рубрика: Статьи обо всем, Статьи про радиодетали

Опубликовано 29.02.2020   ·
Комментарии: 0
  ·
На чтение: 5 мин
  ·
Просмотры:

Post Views:
2 065

Конденсатор — это вторая по популярности радиодеталь после резистора. Он важен и незаменим, участвует в формировании сигналов и фильтрации питания. А ведь изначально, самым первым конденсатором была лейденская банка, которая была изобретена в 1745 году. С тех пор конденсаторы стали неотъемлемой частью электроники.

Содержание

Общая концепция

Конденсатор состоит из двух проводящих обкладок и диэлектрика между ними. И все, больше ничего. С виду простая радиодеталь, но работает на высоких и низких частотах по-разному.

Обозначается на схеме двумя параллельными линиями.

Принцип работы

Эта радиодеталь хорошо демонстрирует явление электростатической индукции. Разберем на примере.

Если подключить к конденсатору постоянный источник тока, то в начальный момент времени ток начнет скапливаться на обкладках конденсатора. Это происходит за счет электростатической индукции. Сопротивление практически равно нулю.

Электрическое поле за счет электростатической индукции притягивает разноименные заряды на две противоположные обкладки. Это свойство материи называется емкостью. Емкость есть у всех материалов. И даже у диэлектриков, но у проводников она значительно больше. Поэтому обкладки конденсатора выполнены из проводника.

Чем больше емкость — тем больше может накопиться зарядов на обкладках конденсатора, т.е. электрического тока.

Основное свойство конденсатора — это емкость. Она зависит от площади пластин, расстояния между ними и материала диэлектрика, которым заполняют пространство между обкладками.

По мере накопления зарядов, поле начинает ослабевать, а сопротивление нарастает. Почему так происходит? Места на обкладках все меньше, одноименные заряды на них действуют друг на друга, а напряжение на конденсаторе становится равным источнику тока. Такое сопротивление называется реактивным, или емкостным. Оно зависит от частоты тока, емкости радиодеталей и проводов.

Когда на обкладках не останется места для электрического тока, то и ток в цепи прекратится. Электростатическая индукция пропадает. Теперь остается электрическое поле, которое держит заряды на своих обкладках и не отпускает их. А электрическому току некуда деваться. Напряжение на конденсаторе станет равным ЭДС (напряжению) источнику тока.

А что будет, если повысить ЭДС (напряжение) источника тока? Электрическое поле начнет все сильнее давить на диэлектрик, поскольку места на обкладках уже нет. Но если напряжение на конденсаторе превысит допустимые знания, то диэлектрик пробьет. И конденсатор станет проводником, заряды освободятся, и ток пойдет по цепи. Как тогда использовать конденсатор для высоких напряжений? Можно увеличить размер диэлектрика и расстояние между обкладками, но при этом уменьшается емкость детали.

Между обкладками находится диэлектрик, который препятствует прохождению постоянного тока. Это именно барьер для постоянного тока. Потому, что постоянный ток создает и постоянное напряжение. А постоянное напряжение может создавать электростатическую индукцию только при замыкании цепи, то есть, когда конденсатор заряжается.

Так конденсатор может сохранять энергию до тех пор, пока к нему не подключится потребитель.

Конденсатор и цепь постоянного тока

Добавим в схему лампочку. Она загорится только во время зарядки.

Еще одна важная особенность — когда происходит процесс зарядки током, то напряжение отстает от тока. Напряжение как бы догоняет ток, поскольку сопротивление нарастает плавно, по мере зарядки. Электрические зарядам нужно время, чтобы переместиться к обкладкам конденсатора. Так называется время зарядки. Оно зависит от емкости, частоты и напряжения.

По мере зарядки, лампочка начинает тусклее светиться.

Лампочка затухает при полной зарядке.

Постоянный электрический ток не проходит через конденсатор только после его зарядки.

Цепь с переменным током

А что если поменять полярность на источнике тока? Тогда конденсатор начнет разряжаться, и снова заряжаться, поскольку меняется полярность источника.

Электростатическая индукция возникает постоянно, если электрический ток переменный. Каждый раз, когда ток начинает менять свое направление, начинается процесс зарядки и разрядки.

Поэтому, конденсатор пропускает переменный электрический ток.

Чем выше частота — тем меньше реактивное (емкостное) сопротивление конденсатора.

Назначение и функции конденсаторов

Конденсатор играет огромную роль как в аналоговой, так и цифровой технике. Они бывают электролитическими и керамическими, и отличаются своими свойствами, но не общей концепцией. Примеры использования:

• Фильтрует высокочастотные помехи;
• Уменьшает и сглаживает пульсации;
• Разделяет сигнал на постоянные и переменные составляющие;
• Накапливает энергию;
• Может использоваться как источник опорного напряжения;
• Создает резонанс с катушкой индуктивности для усиления сигнала.

Примеры использования

В усилителях обычно используются для защиты сабвуферов, фильтрации питания, термостабилизации и разделение постоянной составляющей от переменной. А электролитические в автономных схемах с микроконтроллерами могут долго обеспечивать питание за счет большой емкости.

В данной схеме транзистор VT1 постоянно открыт, чтобы усиливать звук без искажений. Но если вход замнется или на него поступи постоянный ток, то транзистор откроется, перейдет в насыщение и перегреется. Чтобы этого не допустить, нужен конденсатор. С1 позволяет отделить постоянную оставляющую от переменной. Переменный сигнал легко проходит на базу транзистора, а постоянный сигнал не проходит.

С2 совместно с резистором R3 выполняет функцию термостабилизации. Когда усилитель работает, транзистор нагревается. Это может внести искажения в сигнал. Поэтому, резистор R3 помогает удержать рабочую точку при нагреве. Но когда транзистор холодный и стабилизации не требуется резистор может уменьшить мощность усилителя. Поэтому, в дело вступает С2. Он проводит через себя усиленный сигнал шунтируя резистор, тем самым, не снижая номинальную мощность схемы. Если его емкость будет ниже расчетной, он начнет вносить фазовые искажения в выходной сигнал.

Чтобы схема качественно работала, обязательно хорошее питание. Когда схема в пиковые значения потребляет больше тока, то это всегда сильная нагрузка на источник питания. С3 фильтрует помехи по питанию и помогает снизить нагрузку. Чем больше емкость — тем лучше звук, но до определенных значений, все зависит от схемы.

А в блоках питания используется тот же принцип, как и в предыдущей схеме по питанию, но здесь емкость нужна гораздо больше. На этой схеме емкость элеткролита может быть как 1000 мкФ, так и 10 000 мкФ.

Еще на диодный мост можно параллельно включить керамические конденсаторы, которые будут шунтировать схему от высокочастотных наводок и шума сети 220 В.

Фазовые искажения

Конденсатор может искажать переменный сигнал по фазе. Это происходит из-за неверного расчета емкости, общего сопротивления и взаимодействия с другими радиодеталями. Не стоит забывать и о том, что любая радиодеталь имеет как реактивное, так и активное сопротивление.

Post Views:
2 065

Роль Конденсатора | Tech

Выпуск: 18 марта 2020 г., Обновление: 05 сентября 2022 г., I.R.

Конденсаторы являются важнейшими компонентами большинства электронных устройств. Они широко используются в электронных схемах, силовых цепях, блоках питания и т. д. Конденсаторы
считаются одним из трех пассивных компонентов Большой тройки, наряду с резисторами и катушками индуктивности, которые образуют основные электронные схемы. Пассивные компоненты — это электронные устройства, которые потребляют, накапливают и/или выделяют электроэнергию.

В отличие от интегральных схем (ИС), они не выполняют активных операций, когда малая мощность постоянно усиливается до выходной мощности. Конденсаторы — это простые компоненты, которые принимают и отдают электричество. Однако эти пассивные компоненты имеют решающее значение для точного выполнения активных операций.

Три основных пассивных компонента также известны как LCR, что означает индуктор, конденсатор и резистор.

Базовая конструкция конденсатора с двумя металлическими пластинами и изолятором

[Рис.1] Основная конструкция конденсатора

Конденсатор обычно состоит из изолятора с двумя металлическими пластинами, прикрепленными к изолятору с обеих сторон. Изоляторы не проводят ток. Изолятор, используемый в конденсаторах, называется диэлектриком. Положительные и отрицательные заряды переносятся внутри проводника во время электрического тока.

Заряды текут через конденсатор, когда на него подается электричество, но этот поток блокируется изолятором между металлическими пластинами. Следовательно, заряды накапливаются в одной из двух металлических пластин, а другая пластина индуцируется встречным зарядом.

Таким образом, конструкция конденсаторов позволяет накапливать электричество между двумя металлическими пластинами. Материалы, используемые для изолятора, включают газы, масла, керамику и смолу. Металлические пластины бывают различной формы, включая параллельные пластины, обертку фольгой и многослойные. Количество хранимых зарядов и поддерживаемые частоты варьируются в зависимости от типов изоляторов или конструкции конденсаторов. Поэтому очень важно выбрать подходящий конденсатор, отвечающий заданным требованиям.

Значение конденсаторов

Принцип работы конденсаторов состоит из двух основных частей:

1. Хранение электрических зарядов (электричества)
2. Поток переменного тока вместо постоянного тока

Для получения дополнительной информации об аккумулировании электроэнергии см. Базовую структуру конденсатора.
Поскольку электрический заряд накапливается между металлическими пластинами, передача электрического заряда останавливается, останавливая поток постоянного тока. По сути, постоянный ток может протекать через конденсаторы в течение короткого периода времени, пока они не будут полностью заряжены. В случае переменного тока направление тока переключается через определенный интервал, и конденсатор заряжается, а затем разряжается. Следовательно, кажется, что электричество проходит через конденсатор.
Соответственно, чем выше частота переменного тока, тем легче протекание электричества через конденсаторы. Таким образом, конденсаторы играют три важные роли в электронной схеме.

1) Зарядка и разрядка

Благодаря своей конструкции конденсаторы могут заряжаться и разряжаться. Благодаря электрическому заряду и разряду конденсаторы также могут использоваться в качестве источника питания. Вспышки фотоаппаратов используют эту особенность конденсаторов.
Для достижения высокой светоизлучающей способности необходимо прикладывать высокое напряжение. Это высокое напряжение не требуется в цепи для работы камеры. Затем выбирается конденсатор с подходящей структурой, который может обеспечить высокую мощность излучения света за счет мгновенного разряда накопленных электрических зарядов.

2) Поддержание напряжения на одном уровне

Конденсаторы также используются для поддержания напряжения на определенном уровне. Они полезны для уменьшения пульсации напряжения. При подаче высокого напряжения на параллельную цепь конденсатор заряжается, и, наоборот, разряжается при подаче низкого напряжения.
В то время как электричество вытекает переменным током, большинство электронных схем работают с постоянным током. Следовательно, переменный ток преобразуется в постоянный с помощью схемы выпрямителя. Однако преобразованный постоянный ток представляет собой нестабильный ток с пульсациями. Конденсатор используется для устранения этих пульсаций и поддержания постоянного напряжения.

3) Удаление шума

Поток переменного тока в конденсаторе полезен для снижения шума. В общем, поскольку шум постоянного тока представляет собой высокочастотную составляющую переменного тока, он имеет тенденцию легко проходить через конденсатор.
Между входом и выходом вставлена ​​ответвленная цепь, образующая заземление в конденсаторе. Следовательно, через конденсатор протекает только переменная составляющая, а постоянная составляющая проходит через выходную цепь.

Типы конденсаторов

Алюминиевый электролитический конденсатор

Этот конденсатор изготовлен из алюминия и другого металла. Оксидная пленка используется в качестве диэлектрического материала, так как она блокирует электричество, образуясь на поверхности алюминия. Этот тип конденсатора имеет высокую емкость по доступной цене. Поэтому он широко используется в качестве конденсатора большой емкости. Однако у него есть недостатки, такие как плохие частотные характеристики, большой размер и потеря диэлектрика из-за утечки жидкости.

Танталовый конденсатор

В этом конденсаторе тантал используется в качестве анода, а пятиокись тантала используется в качестве диэлектрического материала. Он имеет относительно большую емкость, несмотря на то, что он меньше, чем алюминиевый электролитический конденсатор. Кроме того, этот конденсатор превосходит алюминиевый конденсатор по характеристикам тока утечки, частотным характеристикам, емкости и температурным характеристикам.

Электрический двухслойный конденсатор

Эти конденсаторы обладают чрезвычайно большой емкостью, которая более чем в 1000–10 000 раз превышает емкость алюминиевых электролитических конденсаторов. Они могут использоваться повторно в течение длительного периода времени и не имеют ограничений, таких как количество циклов зарядки/разрядки. В электрических двухслойных конденсаторах электрические заряды накапливаются на границе электролита и электрода, которая известна как «двойной электрический слой» размером с одну молекулу. Этот слой используется в качестве диэлектрического материала в двухслойных конденсаторах. Электрические двухслойные конденсаторы дороже других конденсаторов.

Керамический конденсатор

Этот конденсатор обычно делится на три типа в зависимости от типа керамики, используемой в качестве диэлектрических материалов: конденсатор с низкой диэлектрической проницаемостью, тип с высокой диэлектрической проницаемостью и полупроводниковый тип. Его емкость изменяется с увеличением напряжения, подаваемого на конденсатор. Он характеризуется небольшими размерами и термостойкостью. Однако он хрупкий и его можно легко разбить или сломать.

Пленочный конденсатор

В этом конденсаторе в качестве диэлектрического материала используются такие пленки, как полиэстер и полиэтилен. Полиэфирные, полипропиленовые и другие пленки зажаты между электродными фольгами с обеих сторон и свернуты в цилиндрическую форму. Это неполярный конденсатор, который больше, чем керамический конденсатор, и имеет высокое сопротивление изоляции, предотвращая электрические потери. Кроме того, он очень надежен и обладает отличными частотными и температурными характеристиками.

Слюдяной конденсатор

В этом конденсаторе в качестве диэлектрического материала используется слюда, природный минерал. Слюда идеально подходит для изготовления конденсаторов, так как обладает высокими диэлектрическими свойствами и легко отделяется. Слюдяные конденсаторы обладают превосходными характеристиками, такими как высокое сопротивление изоляции, тангенс угла диэлектрических потерь и хорошие частотные и температурные характеристики. Однако они имеют определенные недостатки, поскольку являются дорогостоящими и крупногабаритными агрегатами.
Для получения дополнительной информации о типах конденсаторов перейдите по ссылке ниже.
Типы конденсаторов. Базовые знания компонентов

Связанные технические статьи

• Типы конденсаторов. Основные сведения о компонентах
• Как прочитать код резистора и конденсатора
• Электрические двухслойные конденсаторы оптимальны для выравнивания мощности
• Что такое индуктор (катушка)? Объяснение его принципа и роли
• Как работают диоды и для чего они нужны! В каких ситуациях они используются?

Рекомендуемые продукты

Источники питания постоянного тока, высоковольтные источники питания и системы рентгеновского контроля Matsusada Precision являются лучшими решениями для испытаний конденсаторов и электрических компонентов по всему миру.

Что такое конденсатор? | Детская площадка для схем: C для конденсатора

Сохранить

Подписаться

Пожалуйста, войдите, чтобы подписаться на это руководство.

После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.

Из Википедии

Конденсатор (первоначально известный как конденсатор ) представляет собой пассивный электрический компонент с двумя выводами, используемый для электростатического накопления энергии в электрическом поле. Формы практических конденсаторов сильно различаются, но все они содержат по крайней мере два электрических проводника (пластины), разделенных диэлектриком (то есть изолятором). Проводниками могут быть тонкие пленки металла, алюминиевая фольга или диски и т. д. «Непроводящий» диэлектрик увеличивает зарядную емкость конденсатора. Диэлектриком может быть стекло, керамика, полиэтиленовая пленка, воздух, бумага, слюда и т. д. Конденсаторы широко используются как части электрических цепей во многих распространенных электрических устройствах. В отличие от резистора, конденсатор не рассеивает энергию. Вместо этого конденсатор хранит энергию в виде электростатического поля между его пластинами.

При наличии разности потенциалов на проводниках (например, когда конденсатор подключен к батарее), в диэлектрике возникает электрическое поле, в результате чего положительный заряд (+Q) собирается на одной пластине, а отрицательный заряд (-Q ) собрать на другой тарелке. Если батарея была подключена к конденсатору в течение достаточного времени, через конденсатор не может протекать ток. Однако, если к выводам конденсатора приложено ускоряющее или переменное напряжение, может протекать ток смещения.

Идеальный конденсатор характеризуется единственным постоянным значением емкости. Емкость выражается как отношение электрического заряда (Q) на каждом проводнике к разности потенциалов (V) между ними. Единицей емкости в СИ является фарад (Ф), который равен одному кулону на вольт (1 Кл/В). Типичные значения емкости находятся в диапазоне от примерно 1 пФ (10 90 122 -12 90 123 Ф) до примерно 1 мФ (10 90 122 -3 90 123 Ф).

Емкость тем выше, чем меньше расстояние между проводниками и когда проводники имеют большую площадь поверхности. На практике диэлектрик между пластинами пропускает небольшой ток утечки, а также имеет предел напряженности электрического поля, известный как напряжение пробоя. Проводники и выводы создают нежелательную индуктивность и сопротивление.

Конденсаторы широко используются в электронных схемах для блокировки постоянного тока и пропускания переменного тока. В сетях аналоговых фильтров они сглаживают выходной сигнал источников питания. В резонансных схемах они настраивают радиоприемники на определенные частоты. В системах передачи электроэнергии они стабилизируют напряжение и поток мощности.

photo by Alvinrune

В октябре 1745 года Эвальд Георг фон Клейст из Померании в Германии обнаружил, что заряд можно сохранять, подключив проводом высоковольтный электростатический генератор к объему воды в переносной стеклянной банке. . ^[2] Рука фон Клейста и вода действовали как проводники, а банка как диэлектрик (хотя детали механизма в то время были неправильно идентифицированы). Фон Клейст обнаружил, что прикосновение к проводу приводит к мощной искре, гораздо более болезненной, чем от электростатической машины. В следующем году голландский физик Питер ван Мусшенбрук изобрел аналогичный конденсатор, который был назван лейденской банкой в ​​честь Лейденского университета, где он работал. ^[3] Он также был впечатлен силой удара, который он получил, написав: «Я не вынес бы второго удара за королевство Франции». ^[4]

Даниэль Гралат был первым, кто объединил несколько банок параллельно в «батарею» для увеличения емкости хранения заряда. Бенджамин Франклин исследовал лейденскую банку и пришел к выводу, что заряд хранился на стекле, а не в воде, как предполагали другие. Он также принял термин «батарея», ^{[5] [6]} (обозначая увеличение мощности за счет ряда подобных единиц, как в батарее пушек), впоследствии применив к кластерам электрохимических элементов. ^[7] Лейденские банки позже были изготовлены путем покрытия внутренней и внешней сторон банок металлической фольгой с оставлением пространства у горлышка для предотвращения дугового разряда между фольгами. ^{[ нужна ссылка ]} Самая ранняя единица измерения емкости была банкой, эквивалентной примерно 1 нанофараду. ^[8]

Лейденские банки или более мощные устройства, в которых использовались плоские стеклянные пластины, чередующиеся с проводниками из фольги, использовались исключительно примерно до 1900 года, когда изобретение беспроводной связи (радио) создало спрос на стандартные конденсаторы и неуклонный переход к более высоким частоты требуются конденсаторы с меньшей индуктивностью. Стала использоваться более компактная конструкция из гибкого диэлектрического листа типа промасленной бумаги, зажатого между листами металлической фольги, свернутого или свернутого в небольшой пакет.

Ранние конденсаторы были также известны как конденсаторы , термин, который иногда используется и сегодня. Этот термин впервые был использован для этой цели Алессандро Вольта в 1782 году со ссылкой на способность устройства сохранять более высокую плотность электрического заряда, чем обычный изолированный проводник.
