Виды и аналоги конденсаторов – как определить тип конденсатора и подобрать аналог

Обновлена: 31 Октября 2022
6943
2

Поделиться с друзьями

Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком. Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.


Содержание

  • Высоковольтные конденсаторы
  • Керамические конденсаторы
  • Бумажные и металлобумажные конденсаторы
  • Электролитические конденсаторы
  • Пленочные и металлопленочные конденсаторы
  • ЧИП-конденсаторы
  • Таблица аналогов конденсаторов





В высоковольтных устройствах (умножителях напряжения, генераторах Маркса, катушках Тесла, мощных лазерах и т. п.) применяют высоковольтные конденсаторы, отличающиеся по конструкции от низковольтных. Они используются в схемах с напряжением более 1600 В. Некоторые разновидности высоковольтных электронных устройств:

  • К75-25 – импульсные модели, используемые в схемах с напряжением до 50 кВ. Их емкость – 2-25 нФ. Благодаря возможности работать с токами частотой 500 Гц, эффективны в искровых катушках Тесла.
  • К15-4. Этот тип конденсатора можно определить по корпусу цилиндрической формы зеленого цвета. Имеют небольшую емкость и используются в генераторах Маркса, старых телевизорах, умножителях напряжения и других высоковольтных низкочастотных схемах.
  • К15-5. Керамические детали кирпичного цвета, компактных габаритов, дисковой формы. Максимальное напряжение – 6,3 кВ, используются в высокочастотных фильтрах.



Керамические и стеклокерамические конденсаторы с твердым неорганическим диэлектрическим слоем выпускаются в высоковольтном и низковольтном исполнении. Отличаются компактными размерами и надежностью. Широко востребованы в вычислительной, бытовой, медицинской, военной техники, транспорте. По номинальному напряжению их разделяют на высоко- и низковольтные.


По типу конструкции выпускают следующие керамические конденсаторы:

  • КТК – трубчатые;
  • КДК – дисковые;
  • SMD – поверхностные и другие.

Для изготовления керамических конденсаторов используют не обожженную глину, а материалы, сходные с ней по структуре, – ультрафарфор, тиконд, ультрастеатит. Обкладка – серебряный слой. Керамические и стеклокерамические устройства используются в схемах, в которых важных частотные характеристики, невысокие потери при утечке, компактные габариты, невысокая стоимость.





В бумажных конденсаторах фольгированные обкладки разделяет диэлектрик из конденсаторной бумаги. Эти детали используются как в высокочастотных, так и низкочастотных цепях. Они не пользуются популярностью из-за низкой механической прочности. Более прочным вариантом является металлобумажная деталь, в которой на бумагу напыляется металлический слой.


Бумажные и металлобумажные конденсаторы выпускаются в широком интервале емкостей и номинальных напряжений. Металлобумажные варианты выигрывают в плане компактности конструкции и проигрывают по стабильности сопротивления изоляции. Дополнительный плюс металлобумажных изделий – способность к самовосстановлению электрической прочности при единичных случаях пробоев бумаги.





Электролитические конденсаторы отличаются повышенной энергоемкостью и используются в цепях переменного и постоянного тока. В них диэлектриком является металлооксидный слой, созданный электрохимическим способом. Он располагается на плюсовой обложке из того же металла. Другая обложка – жидкий или сухой электролит. Металл – алюминий, ниобий или тантал.


Конденсаторы постоянной емкости относятся к устаревшим. Им на смену пришли детали переменной электроемкости. Наиболее распространены электролитические конденсаторы подстроечного типа. Их емкость меняется при регулировке, но при работе схемы остается постоянной. Благодаря герметичности корпуса и твердого полупроводника, изделия стабильны при хранении и могут использоваться при низких температурах (до -80°C) и высоких частотах.





Пленочные полистирольные изделия востребованы в схемах импульсного характера, с постоянным или высокочастотным переменным током. Такая продукция выпускается с обкладками из фольги или с пленочным диэлектриком, на который наносится тонкий металлизированный слой. Для изготовления пленочного диэлектрика используются поликарбонат, тефлон, полипропилен, металлизированная бумага. Диапазон емкостей – 5 пкФ-100 мкФ. Очень популярны высоковольтные исполнения пленочных конденсаторов – до 2000 В.


Выпускаются различные типы пленочных конденсаторов, которые различаются по:

  • размещению слоев диэлектрика и обкладок – аксиальные и радиальные;
  • материалу изготовления корпуса – полимерные и пластмассовые, выпускают модели без корпуса с эпоксидным покрытием;
  • форма – цилиндрическая и прямоугольная.

Основное преимущество такой продукции – способность к самовосстановлению, защищающая ее от вероятности преждевременного отказа. Другие плюсы – хорошие электрохимические характеристики, тепловая стабильность, способность к высоким нагрузкам при переменном токе. Благодаря выше перечисленным свойствам, пленочные и металлопленочные изделия применяются в измерительной технике, радиоэлектронике, вычислительной технике.





Также называются SMD конденсаторы. Эти радиокомпоненты предназначены для поверхностного монтажа. Типы безвыводных конденсаторов:

  • керамические;
  • пленочные;
  • танталовые.

Чип-конденсаторы имеют компактные габариты, стандартизированную форму корпуса, характеристики, во многом совпадающие с многослойными конденсаторами. Используются в печатных платах как по отдельности, так и наборами.


Таблица аналогов конденсаторов


Напишите в комментариях какие аналоги зарубежных или отечественных конденсаторов вы знаете и мы добавим их в таблицу.























Отечественный конденсатор Зарубежный аналог
К10 – керамический, низковольтный MLCC
К15 – керамический, высоковольтный Elzet
К53-16 Тип TIM, Mallory; тип B45181, Siemens
К53-16-1 Тип EF, Panasonic
К53-18 Тип TAC, Mallory
К53-20 Тип TAC, Mallory
К53-22 Тип B45196, Siemen; тип T421, Union Carbide
К53-25 Тип 935D, Sprague
К53-34 Тип EF, Panasonic; тип TDC, Mallory
К32 – слюдяной малой мощности Mica
К42 – бумажный, с металлизированными обкладками MP
К50 – электролитический, алюминиевый, фольговый Jamikon, Elzet, Capxon, Samhwa
К50-16 50В 500 мкФ Capxon KF
К50-24 25В 2200 мкФ Frolyt TGL 7198
К50-29 Vishay 601D
К50-29В 63В 220 мкФ Supertech
К71 – пленочный полистирольный KS или FKS
К76 – лакопленочный MKL
K77 – пленочный, поликарбонатный KC, MKC, FKC
К78 – пленочный, полипропиленовый KP, MKP, FKP

Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?


Другие материалы по теме

Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Виды конденсаторов и их применение

Конденсатор — это электрический (электронный) компонент, состоящий из двух проводников (обкладок), разделенных между собой слоем диэлектрика. Существует много видов конденсаторов. В основном они делятся по материалу из которого изготовлены обкладки и по типу используемого диэлектрика между ними.



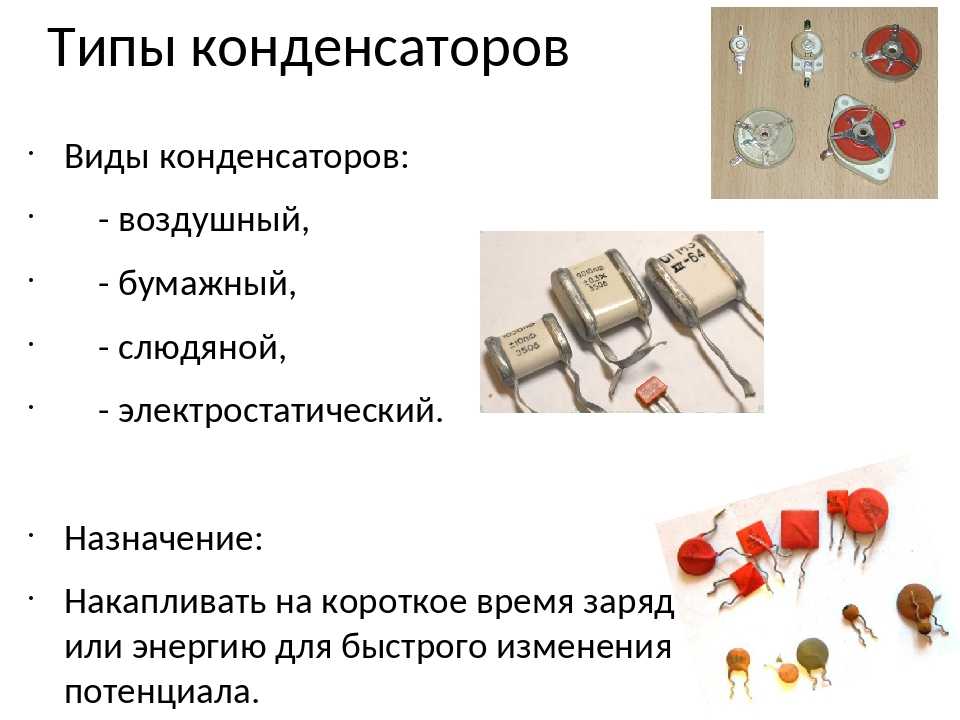

Виды конденсаторов

Бумажные и металлобумажные конденсаторы

У бумажного конденсатора диэлектриком, разделяющим фольгированные обкладки, является специальная конденсаторная бумага. В электронике бумажные конденсаторы могут применяться как в цепях низкой частоты, так и в высокочастотных цепях.

Хорошим качеством электрической изоляции и повышенной удельной емкостью обладают герметичные металлобумажные конденсаторы, у которых вместо фольги (как в бумажных конденсаторах) используется вакуумное напыление металла на бумажный диэлектрик.

Бумажный конденсатор не имеет большую механическую прочность, поэтому его начинку помещают в металлический корпус, служащий механической основой его конструкции.

Электролитические конденсаторы

В электролитических конденсаторах, в отличии от бумажных, диэлектриком является тонкий слой оксида металла, образованный электрохимическим способом на положительной обложке из того же металла.

Вторую обложку представляет собой жидкий или сухой электролит. Материалом, создающим металлический электрод в электролитическом конденсаторе, может быть, в частности, алюминий и тантал. Традиционно, на техническом жаргоне «электролитом» называют алюминиевые конденсаторы с жидким электролитом.

Но, на самом деле, к электролитическим также относятся и танталовые конденсаторы с твердым электролитом (реже встречаются с жидким электролитом). Почти все электролитические конденсаторы поляризованы, и поэтому они могут работать только в цепях с постоянным напряжением с соблюдением полярности.

В случае инверсии полярности, может произойти необратимая химическая реакция внутри конденсатора, ведущая к разрушению конденсатора, вплоть до его взрыва по причине выделяемого внутри него газа.

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания…

Подробнее

К электролитическим конденсаторам так же относится, так называемые, суперконденсаторы (ионисторы) обладающие электроемкостью, доходящей порой до нескольких тысяч Фарад.

Алюминиевые электролитические конденсаторы

В качестве положительного электрода используется алюминий. Диэлектрик представляет собой тонкий слой триоксида алюминия (Al2O3),

Свойства:

  • работают корректно только на малых частотах;
  • имеют большую емкость.

Характеризуются высоким соотношением емкости к размеру: электролитические конденсаторы обычно имеют большие размеры, но конденсаторы другого типа, одинаковой емкости и напряжением пробоя были бы гораздо больше по размеру.

Характеризуются высокими токами утечки, имеют умеренно низкое сопротивление и индуктивность.

Танталовые электролитические конденсаторы

Это вид электролитического конденсатора, в котором металлический электрод выполнен из тантала, а диэлектрический слой образован из пентаоксида тантала (Ta2O5).

Свойства:

  • высокая устойчивость к внешнему воздействию;
  • компактный размер: для небольших (от нескольких сотен микрофарад), размер сопоставим или меньше, чем у алюминиевых конденсаторов с таким же максимальным напряжением пробоя;
  • меньший ток утечки по сравнению с алюминиевыми конденсаторами.

Полимерные конденсаторы

В отличие от обычных электролитических конденсаторов, современные твердотельные конденсаторы вместо оксидной пленки, используемой в качестве разделителя обкладок, имеют диэлектрик из полимера. Такой вид конденсатора не подвержен раздуванию и утечке заряда.

Физические свойства полимера способствуют тому, что такие конденсаторы отличаются большим импульсным током, низким эквивалентным сопротивлением и стабильным температурным коэффициентом даже при низких температурах.

Полимерные конденсаторы могут заменять электролитические или танталовые конденсаторы во многих схемах, например, в фильтрах для импульсных блоков питания, или в преобразователях DC-DC.

Пленочные конденсаторы

В данном виде конденсатора диэлектриком является пленка из пластика, например, полиэстер (KT, MKT, MFT), полипропилен (KP, MKP, MFP) или поликарбонат (KC, MKC).

Электроды могут быть напыленными на эту пленку (MKT, MKP, MKC) или изготовлены в виде отдельной металлической фольги, сматывающейся в рулон или спрессованной вместе с пленкой диэлектрика (KT, KP, KC). Современным материалом для пленки конденсаторов является полифениленсульфид (PPS).

Общие свойства пленочных конденсаторов (для всех видов диэлектриков):

  • работают исправно при большом токе;
  • имеют высокую прочность на растяжение;
  • имеют относительно небольшую емкость;
  • минимальный ток утечки;
  • используется в резонансных цепях и в RC-снабберах.

Отдельные виды пленки отличаются:

  • температурными свойствами (в том числе со знаком температурного коэффициента емкости, который является отрицательным для полипропилена и полистирола, и положительным для полиэстера и поликарбоната)
  • максимальной рабочей температурой (от 125 °C, для полиэстера и поликарбоната, до 100 °C для полипропилена и 70 °С для полистирола)
  • устойчивостью к электрическому пробою, и следовательно максимальным напряжением, которое можно приложить к определенной толщине пленки без пробоя.

Конденсаторы керамические

Этот вид конденсаторов изготавливают в виде одной пластины или пачки пластин из специального керамического материала. Металлические электроды напыляют на пластины и соединяют с выводами конденсатора. Используемые керамические материалы могут иметь очень разные свойства.

Разнообразие включает в себя, прежде всего, широкий диапазон значений относительной электрической проницаемости (до десятков тысяч) и такая величина имеется только у керамических материалов.

Столь высокое значение проницаемости позволяет производить керамические конденсаторы (многослойные) небольших размеров, емкость которых может конкурировать с емкостью электролитических конденсаторов, и при этом работающих с любой поляризацией и характеризующихся меньшими утечками.

Керамические материалы характеризуются сложной и нелинейной зависимостью параметров от температуры, частоты, напряжения. В виду малого размера корпуса — данный вид  конденсаторов имеет особую маркировку.

Конденсаторы с воздушным диэлектриком

Здесь диэлектриком является воздух. Такие конденсаторы отлично работают на высоких частотах, и часто выполняются как конденсаторы переменной емкости (для настройки).

Счетчик Гейгера

Высококачественный счетчик Гейгера с высокой чувствительностью для обнаружен…

Подробнее

Различные типы конденсаторов и их применение

Конденсатор

Конденсаторы широко используются в качестве электронных компонентов в современных схемах и устройствах. Конденсатор имеет долгую историю и использование более 250 лет назад. Конденсаторы являются старейшим электронным компонентом, который изучается, проектируется, разрабатывается и используется. С дальнейшими технологиями конденсаторы придумывают разные типы в зависимости от их факторов. В этой статье мы обсуждаем самые популярные и полезные типы конденсаторов. Конденсатор является компонентом, и он обладает способностью накапливать энергию в виде электрического заряда, создавая электрическую разницу между его пластинами, и он похож на небольшую перезаряжаемую батарею.

Конденсатор является пассивным компонентом и накапливает электрическую энергию в электрическом поле. Эффект конденсатора известен как емкость. Он состоит из двух близких проводников и разделен диэлектрическим материалом. Если пластины подключены к источнику питания, то пластины накапливают электрический заряд. Одна пластина накапливает положительный заряд, а другая пластина накапливает отрицательный заряд. Электрический символ конденсатора показан ниже.

Символ конденсатора

Емкость

Емкость представляет собой отношение электрического заряда (Q) к напряжению (В), и математическое выражение выглядит следующим образом.

C = Q/V

Где,

  • Q — электрический заряд в кулонах
  • Кл — емкость в фарадах
  • В это напряжение между пластинами в
  • вольт



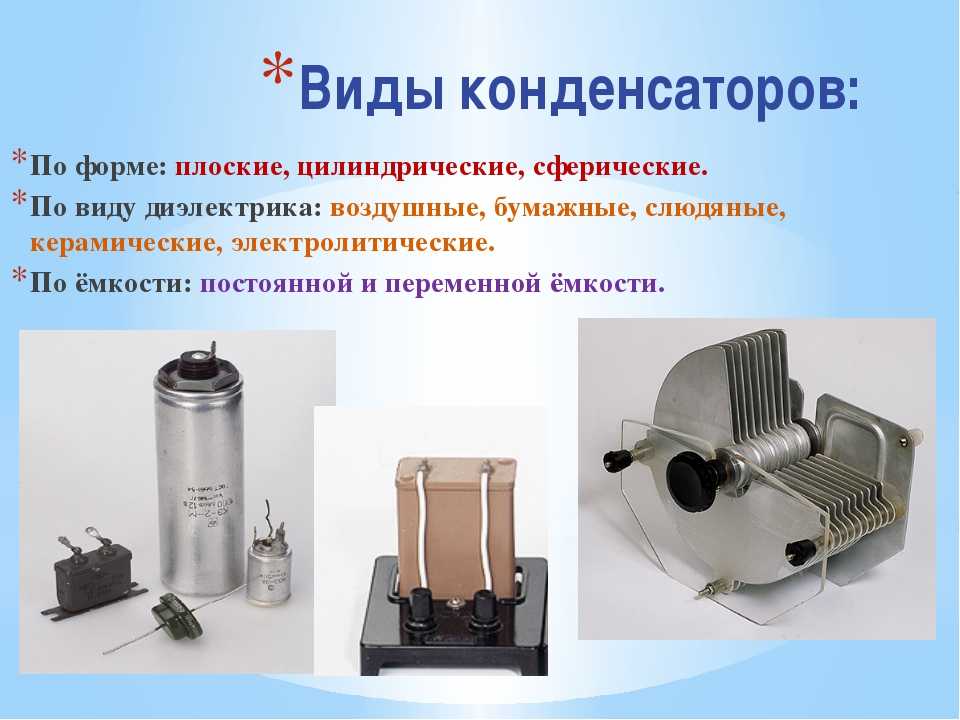

Различные типы конденсаторов

Ниже приведены различные типы конденсаторов.

  1. Электролитический конденсатор
  2. Слюдяной конденсатор
  3. Бумажный конденсатор
  4. Пленочный конденсатор
  5. Неполяризованный конденсатор
  6. Керамический конденсатор

Электролитический конденсатор

Обычно электролитические конденсаторы используются, когда требуются конденсаторы большой емкости. Слой тонкой металлической пленки используется для одного электрода, а для второго электрода (катода) используется полужидкий раствор электролита в виде желе или пасты. Диэлектрическая пластина представляет собой тонкий слой оксида, наносится электрохимически в производстве с толщиной пленки менее десяти микрон.

Электролитический конденсатор

Этот изолирующий слой очень тонкий, можно изготавливать конденсаторы с большим значением емкости для физических размеров, которые имеют небольшие размеры, а расстояние между двумя пластинами очень мало. Типы конденсаторов в большинстве электролитических поляризованы, то есть постоянное напряжение подается на клемму конденсатора, и они должны быть правильной полярности.

Если положительная клемма к положительной, а отрицательная к отрицательной, то при неправильной поляризации изолирующий оксидный слой разрушится, что приведет к необратимому повреждению. Все поляризованные электролитические конденсаторы имеют четкую полярность с отрицательным знаком, чтобы показать отрицательную клемму, и полярность должна соблюдаться.

Электролитические конденсаторы обычно используются в цепях питания постоянного тока, поскольку они имеют большую емкость и мало уменьшают пульсации напряжения. Эти электролитические конденсаторы применяются для соединения и развязки. Недостатком электролитических конденсаторов является их относительно низкое номинальное напряжение из-за поляризации электролитического конденсатора.

Слюдяной конденсатор

Этот конденсатор представляет собой группу природных минералов, а конденсаторы из серебряной слюды используют диэлектрик. Существует два типа слюдяных конденсаторов, зажимные конденсаторы и конденсатор из серебряной слюды . Зажимные слюдяные конденсаторы считаются устаревшими из-за их худших характеристик. Конденсаторы из серебряной слюды изготавливаются путем склеивания листов слюды, покрытых металлом с обеих сторон, а затем эта сборка покрывается эпоксидной смолой для защиты окружающей среды. Слюдяные конденсаторы, используемые в конструкции, требуют стабильного, надежного конденсатора относительно небольшого размера.

Слюдяной конденсатор

Слюдяные конденсаторы представляют собой конденсаторы с малыми потерями, используемые на высоких частотах. Эти конденсаторы очень стабильны химически, электрически и механически благодаря своей специфической кристаллической структуре и типичной многослойной структуре. Наиболее распространены слюда мусковит и флогопит. Слюда москвича лучше по электрическим свойствам, а другая слюда обладает жаростойкостью.

Бумажный конденсатор

Конструкция бумажного конденсатора находится между двумя листами оловянной фольги, и они отделены от бумаги или промасленной бумаги и тонкой вощеной бумаги. Сэндвич из тонкой фольги и бумаги затем сворачивается в цилиндрическую форму и затем помещается в пластиковую капсулу. Две тонкие фольги бумажных конденсаторов прикрепляются к внешней нагрузке.

Бумажный конденсатор

На начальном этапе между двумя фольгами конденсатора использовалась бумага, но в наши дни используются другие материалы, такие как пластик, поэтому он называется бумажным конденсатором. Диапазон емкости бумажного конденсатора составляет от 0,001 до 2,000 микрофарад, а напряжение очень высокое, до 2000 В.

Пленочный конденсатор

Пленочные конденсаторы также являются конденсаторами, и в качестве диэлектрика в них используется тонкий пластик. Пленочный конденсатор изготовлен очень тонко с использованием сложного процесса волочения пленки. Если пленка изготовлена, она может быть металлизирована в зависимости от свойств конденсатора. Для защиты от фактора внешней среды электроды добавляются и собираются.

Пленочный конденсатор

Существует различных типов пленочных конденсаторов доступны как полиэфирная пленка, металлизированная пленка, полипропиленовая пленка, пленка PTE и полистирольная пленка. Основное различие между этими типами конденсаторов заключается в том, что материал, используемый в качестве диэлектрика, должен быть правильно выбран в соответствии с их свойствами. Применение пленочных конденсаторов — стабильность, низкая индуктивность и низкая стоимость.

Емкость пленки PTE является термостойкой и используется в аэрокосмической и военной технике. Конденсатор из металлизированной полиэфирной пленки используется в приложениях, где требуется длительная стабильность при относительно низком уровне.

Неполяризованные конденсаторы

Неполяризованные конденсаторы подразделяются на два типа конденсаторов из пластиковой фольги и электролитические неполяризованные конденсаторы.

Неполяризованный конденсатор

Конденсатор из пластиковой фольги неполяризован по своей природе, а электролитические конденсаторы обычно представляют собой два последовательных конденсатора, которые расположены спиной к спине, поэтому в результате получаются неполяризованные конденсаторы с половинной емкостью. Неполяризованный конденсатор требует применения переменного тока последовательно или параллельно с источником сигнала или питания.

Примерами являются кроссоверные фильтры динамиков и схема коррекции коэффициента мощности. В этих двух случаях на конденсатор подается большой сигнал переменного напряжения.

Керамический конденсатор

Керамические конденсаторы представляют собой конденсаторы, в которых керамический материал используется в качестве диэлектрика. Керамика является одним из первых материалов, используемых в производстве конденсаторов в качестве изолятора.

Керамический конденсатор

В керамических конденсаторах используется множество геометрий, некоторые из них представляют собой керамические трубчатые конденсаторы, конденсаторы с барьерным слоем устарели из-за их размера, паразитных эффектов или электрических характеристик. Два распространенных типа керамических конденсаторов: 9Многослойный керамический конденсатор 0011 (MLCC) и дисковый керамический конденсатор.

Многослойные керамические конденсаторы изготовлены по технологии поверхностного монтажа (SMD) и имеют меньшие размеры, поэтому широко используются. Значения керамических конденсаторов обычно находятся между 1 нФ и 1 мкФ, возможны значения до 100 мкФ.

Дисковые керамические конденсаторы изготавливаются путем покрытия керамического диска серебряными контактами с обеих сторон, а для достижения большей емкости эти устройства изготавливаются из нескольких слоев. Керамические конденсаторы будут иметь высокочастотные характеристики из-за паразитных эффектов, таких как сопротивление и индуктивность.

Перейдите по этой ссылке, чтобы узнать больше о переменных конденсаторах.

Перейдите по этой ссылке, чтобы узнать больше о конденсаторах MCQ

В этой статье мы рассказали о различных типах конденсаторов и их использовании. Надеюсь, прочитав эту статью, вы получили базовые знания о типах конденсаторов. Если у вас есть какие-либо вопросы об этой статье или о реализации, пожалуйста, не стесняйтесь комментировать в разделе ниже. Вот вопрос к вам в конденсаторах хранится заряд электролита?

Типы конденсаторов — Типы конденсаторов » Примечания по электронике

Существует много различных типов конденсаторов, которые используются в электронном оборудовании, каждый из которых имеет свои характеристики: ознакомьтесь с различиями и узнайте, какие из них применимы для различных приложений.


Учебное пособие по конденсаторам Включает:
Использование конденсаторов
Типы конденсаторов
Электролитический конденсатор
Керамический конденсатор
Танталовый конденсатор
Пленочные конденсаторы
Серебряный слюдяной конденсатор
Суперконденсатор
Конденсаторы для поверхностного монтажа
Технические характеристики и параметры
Как купить конденсаторы — советы и подсказки
Коды и маркировка конденсаторов
Таблица преобразования


Конденсаторы используются практически во всех современных электронных схемах. Конденсаторы производятся миллионами каждый день, но доступно несколько различных типов конденсаторов.

Каждый тип конденсатора имеет свои преимущества и недостатки, может использоваться в различных приложениях — в различных типах электронных схем, радиочастотных конструкциях и т. д.

Соответственно, необходимо немного знать о каждом типе конденсатора, чтобы можно было выбрать правильный для любого конкретного использования, приложения, конструкции электронной схемы и т. д.

Существует множество вариантов, в том числе фиксированный или переменный конденсатор, свинцовый или с использованием технологии поверхностного монтажа, и, конечно же, диэлектрик: алюминиевый электролитический, танталовый, керамический, пластиковая пленка, бумага и многое другое.

Важно не только правильно определить номинал конденсатора, но и определить, какой тип конденсатора подходит для конкретной схемы. Каждый тип конденсатора имеет свои собственные свойства, и некоторые из них могут подходить для низкочастотных цепей, другие — для источников питания, а некоторые — для ВЧ-схем. Выбор правильного типа может иметь решающее значение.

Полярные и неполярные типы

Одно из основных различий между различными типами конденсаторов заключается в том, поляризованы они или нет.

По сути, поляризованный конденсатор — это конденсатор, который должен работать с напряжением на нем определенной полярности.

Некоторые из наиболее популярных типов поляризованных конденсаторов включают алюминиевые электролитические и танталовые.

Эти электронные компоненты имеют маркировку с указанием положительной или отрицательной клеммы, и их следует эксплуатировать только со смещением напряжения в этом направлении — обратное смещение может повредить или разрушить их. Поскольку конденсаторы выполняют множество задач, таких как связь и развязка, на них будет постоянное постоянное напряжение, и они будут пропускать только любые компоненты переменного тока.

Конденсатор другой формы представляет собой неполяризованный или неполярный конденсатор. Конденсатор этого типа не имеет требований к полярности и может быть подключен любым способом в схеме. Керамические, пленочные, серебристо-слюдяные и ряд других конденсаторов относятся к неполярным или неполярным конденсаторам.

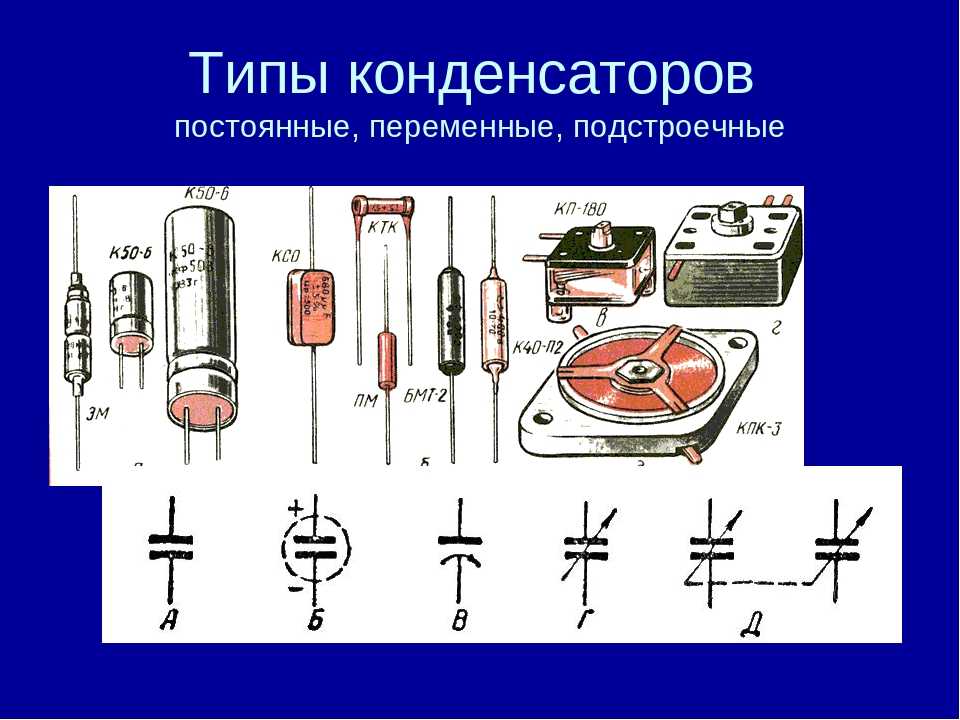

Переменные и постоянные конденсаторы

Еще одно различие типов конденсаторов заключается в том, являются ли они постоянными или переменными.

Подавляющее большинство конденсаторов на сегодняшний день являются постоянными конденсаторами, т. е. они не имеют никакой регулировки. Однако в некоторых случаях может потребоваться регулируемый или переменный конденсатор, где может потребоваться изменение емкости конденсатора. Как правило, эти конденсаторы имеют относительно низкую стоимость, иногда до 1000 пФ. Их использование, как правило, в радиочастотных конструкциях.

Переменный конденсатор, используемый для настройки в радиоприемниках

Переменные конденсаторы также могут быть классифицированы как регулируемые и предварительно установленные. Основные переменные регулируются ручкой управления и могут использоваться для настройки радио и т.п.

Предварительно настроенные переменные конденсаторы обычно имеют винтовую регулировку и предназначены для регулировки во время настройки, калибровки, испытаний и т. д. Они не предназначены для регулировки при обычном использовании.

Тип конденсатора постоянной емкости

Существует очень много различных типов конденсаторов с фиксированной емкостью, которые можно купить и использовать в электронных схемах.

Эти конденсаторы обычно классифицируются по диэлектрику, который используется в конденсаторе, поскольку он определяет основные свойства: электролитические, керамические, серебряно-слюдяные, металлизированная пластиковая пленка и ряд других.

Хотя в приведенном ниже списке представлены некоторые из основных типов конденсаторов, не все можно перечислить и описать, и можно увидеть некоторые менее широко используемые или менее распространенные типы. Однако он включает в себя большинство основных типов конденсаторов.

  • Керамический конденсатор:   Как видно из названия, этот тип конденсатора получил свое название из-за того, что в нем используется керамический диэлектрик. Это дает множество свойств, включая низкий коэффициент потерь и разумный уровень стабильности, но это зависит от конкретного типа используемой керамики.

    Керамические диэлектрики не обеспечивают такого высокого уровня емкости на единицу объема, как некоторые типы конденсаторов, и в результате емкость керамических конденсаторов обычно варьируется от нескольких пикофарад до значений около 0,1 мкФ.

    Для компонентов с выводами широко используются дисковые керамические конденсаторы. Этот тип керамического конденсатора широко используется в таких приложениях, как развязка и связь. Конденсаторы с более высокими техническими характеристиками, особенно используемые в конденсаторах для поверхностного монтажа, часто имеют определенные типы керамического диэлектрика. Наиболее часто встречающиеся типы включают:

    • COG: Обычно используется для низких значений емкости. Он имеет низкую диэлектрическую проницаемость, но обеспечивает высокий уровень стабильности.
    • X7R: используется для более высоких уровней емкости, так как имеет гораздо более высокую диэлектрическую проницаемость, чем COG, но более низкую стабильность.
    • Z5U: используется для еще более высоких значений емкости, но имеет более низкую стабильность, чем COG или X7R.

    Керамические конденсаторы доступны в виде устройств с традиционными выводами, а также в проходных вариантах. Наиболее широко используемый формат керамических конденсаторов — это конденсатор для поверхностного монтажа — формат представляет собой многослойный керамический конденсатор, также сокращенный до MLCC. Эти MLCC используются миллиардами каждый день, поскольку они представляют собой наиболее часто используемый тип конденсаторов для массового производства.

    Эти электронные компоненты широко доступны у всех дистрибьюторов электронных компонентов, и они находят применение во всех формах электронных схем, от низкочастотных до радиочастотных, где их характеристики делают их лучшим типом для большинства радиочастотных приложений.

    Подробнее о . . . . керамические конденсаторы.

  • Электролитический конденсатор:  Этот тип конденсатора является наиболее популярным свинцовым конденсатором для номиналов более 1 микрофарад и имеет один из самых высоких уровней емкости для данного объема. Этот тип конденсатора состоит из двух тонких пленок алюминиевой фольги, один из которых покрыт оксидным слоем в качестве изолятора. Между ними помещается лист бумаги, пропитанный электролитом, а затем две пластины наматываются друг на друга и затем помещаются в банку.

    Электролитические конденсаторы поляризованы, т. е. их можно размещать в цепи только в одну сторону. Если они подключены неправильно, они могут быть повреждены, а в некоторых крайних случаях могут взорваться. Также следует соблюдать осторожность, чтобы не превысить номинальное рабочее напряжение. Обычно они должны работать значительно ниже этого значения.

    Этот тип конденсатора имеет широкий допуск. Обычно значение компонента может быть указано с допуском от -50% до +100%. Несмотря на это, они широко используются в аудиоприложениях в качестве разделительных конденсаторов и в сглаживающих устройствах для источников питания. Они плохо работают на высоких частотах и ​​обычно не используются для частот выше 50–100 кГц.

    Электролитические конденсаторы доступны в виде устройств с традиционными выводами. У некоторых даже есть клеммы для пайки или даже винтовые клеммы, хотя они обычно зарезервированы для версий с более высоким током и емкостью, часто используемых в источниках питания.

    Электролиты

    также доступны в виде конденсаторов для поверхностного монтажа. Первоначально этот тип конденсатора не был доступен в формате технологии поверхностного монтажа из-за трудностей, связанных с высокими температурами, возникающими в используемых процессах пайки. Теперь они преодолены, и эти электронные компоненты широко доступны в версиях с технологией поверхностного монтажа.

    Подробнее о . . . . электролитические конденсаторы.

  • Конденсаторы из пластиковой пленки: Существует два основных формата конструкции конденсаторов из пластиковой пленки:

    • Металлизированная пленка:   В пленочных конденсаторах этого типа на пластиковую пленку нанесен очень тонкий слой металлизации. Эта металлизация соединяется с соответствующим соединением на одной или другой стороне конденсатора.
    • Пленочная фольга:  Эта форма пленочного конденсатора имеет два электрода из металлической фольги, разделенных пластиковой пленкой. Выводы соединяются с торцами электродов с помощью сварки или пайки.

    Конденсаторы из пластиковой пленки могут использовать различные диэлектрики. Поликарбонат, полиэстер и полистирол являются одними из самых распространенных. Каждый из них имеет свои собственные свойства, позволяющие использовать их в определенных приложениях. Их значения могут варьироваться от нескольких пикофарад до нескольких микрофарад в зависимости от фактического типа.

    Конденсатор из полиэфирной пленки

    Обычно они неполярны. В целом, это хорошие конденсаторы общего назначения, которые можно использовать для различных целей, хотя их высокочастотные характеристики обычно не так хороши, как у керамических конденсаторов. Некоторые из наиболее распространенных типов включают в себя:

    • Майлар — может создавать шум при использовании в условиях вибрации.
    • Поликарбонат — Умеренный уровень потерь, который может увеличиваться с увеличением частоты. Очень высокое сопротивление изоляции.
    • Полиэстер — Умеренный уровень потерь, который может увеличиваться с частотой. Очень высокое сопротивление изоляции.
    • Полистирол — обычно имеет очень низкие потери, но громоздкий. Имеют температурный коэффициент около -150 ppm/C

    Пленочные конденсаторы доступны в виде устройств с традиционными выводами, но редко рассматриваются как конденсаторы для поверхностного монтажа. Причиной этого являются высокие температуры, которым подвергается весь конденсатор SMT во время процессов пайки, используемых при производстве поверхностного монтажа.

    Подробнее о . . . . пленочные конденсаторы.

  • Тантал: Обычные алюминиевые электролитические конденсаторы имеют довольно большой размер для многих применений. В приложениях, где размер имеет значение, можно использовать танталовые конденсаторы. Они намного меньше, чем алюминиевые электролиты, и вместо пленки оксида на алюминии они используют пленку оксида на тантале. Обычно они не имеют высокого рабочего напряжения, 35 В обычно является максимальным, а некоторые даже имеют значения всего в вольт или около того.

    Освинцованный танталовый конденсатор

    Как и электролитические конденсаторы, танталы также поляризованы, и они очень нетерпимы к обратному смещению, часто взрываясь при воздействии напряжения. Однако их небольшой размер делает их очень привлекательными для многих приложений.

    Танталовые конденсаторы

    уже давно доступны в формате конденсаторов для поверхностного монтажа. До того, как стали доступны электролиты для поверхностного монтажа, эти конденсаторы составляли основу высококачественных конденсаторов для поверхностного монтажа. В настоящее время они все еще широко используются, хотя электролитические конденсаторы для поверхностного монтажа также доступны.

    Подробнее о . . . . танталовые конденсаторы.

  • Серебряная слюда: Конденсаторы из серебряной слюды изготавливаются путем нанесения серебряных электродов непосредственно на диэлектрик из слюдяной пленки. Для достижения требуемой емкости используется несколько слоев. Добавляются провода для соединений, а затем вся сборка герметизируется. Номиналы серебряно-слюдяных конденсаторов колеблются от нескольких пикофарад до двух-трех тысяч пикофарад.

    Конденсатор из серебряной слюды

    Этот тип конденсатора не так широко используется в наши дни. Однако их все еще можно получить, и они используются там, где стабильность стоимости имеет первостепенное значение и где требуются низкие потери. Ввиду этого одно из их основных применений — в настроенных элементах схем, таких как генераторы, или в фильтрах.

    Подробнее о . . . . серебряно-слюдяные конденсаторы.

  • Supercap  Суперконденсаторы с емкостью в фарады и более в настоящее время становятся все более распространенными. Эти суперконденсаторы обычно используются для таких приложений, как удержание памяти и тому подобное.

    Суперконденсатор или суперконденсатор

    Они слишком велики для использования в большинстве схемных схем, но следует помнить, что их частотная характеристика ограничена, но они являются идеальными выдерживающими конденсаторами, способными обеспечить остаточный ток и напряжение для сохранения памяти в течение периодов, когда питание может быть удален.

    Подробнее о . . . . супер конденсаторы.

Выводные конденсаторы и конденсаторы для поверхностного монтажа

Конденсаторы

доступны в виде выводных разновидностей и конденсаторов для поверхностного монтажа. Практически все типы конденсаторов доступны в версиях с выводами: электролитические, керамические, суперконденсаторы, пленочные, серебряно-слюдяные, стеклянные и другие специальные типы.

Конденсаторы SMD

немного более ограничены. Конденсаторы SMD должны выдерживать температуры, используемые в процессе пайки.

Поскольку конденсатор не имеет выводов, а также в результате используемых процессов пайки, компоненты SMD, включая конденсаторы, подвергаются полному повышению температуры самого припоя. В результате не все разновидности доступны в виде SMD-конденсаторов.

К основным типам конденсаторов для поверхностного монтажа относятся: керамические, танталовые и электролитические. Все они были разработаны, чтобы выдерживать очень высокие температуры, которые возникают во время процессов пайки, используемых для поверхностного монтажа печатных плат.

Конденсаторы типы: Виды и аналоги конденсаторов – как определить тип конденсатора и подобрать аналог
