УЧЕТ СРЕДСТВ ЗАЩИТЫ И КОНТРОЛЬ ЗА ИХ СОСТОЯНИЕМ

Заглавная страница Избранные статьи Случайная статья Познавательные статьи Новые добавления Обратная связь КАТЕГОРИИ: Археология Биология Генетика География Информатика История Логика Маркетинг Математика Менеджмент Механика Педагогика Религия Социология Технологии Физика Философия Финансы Химия Экология ТОП 10 на сайте Приготовление дезинфицирующих растворов различной концентрации Техника нижней прямой подачи мяча. Франко-прусская война (причины и последствия) Организация работы процедурного кабинета Смысловое и механическое запоминание, их место и роль в усвоении знаний Коммуникативные барьеры и пути их преодоления Обработка изделий медицинского назначения многократного применения Образцы текста публицистического стиля Четыре типа изменения баланса Задачи с ответами для Всероссийской олимпиады по праву Мы поможем в написании ваших работ! ЗНАЕТЕ ЛИ ВЫ? Влияние общества на человека Приготовление дезинфицирующих растворов различной концентрации Практические работы по географии для 6 класса Организация работы процедурного кабинета Изменения в неживой природе осенью Уборка процедурного кабинета Сольфеджио. Все правила по сольфеджио Балочные системы. Определение реакций опор и моментов защемления

⇐ ПредыдущаяСтр 2 из 15Следующая ⇒ 1.4.1. Все находящиеся в эксплуатации электрозащитные средства и средства индивидуальной защиты должны быть пронумерованы, за исключением касок защитных, диэлектрических ковров, изолирующих подставок, плакатов безопасности, защитных ограждений, штанг для переноса и выравнивания потенциала. Допускается использование заводских номеров. Нумерация устанавливается отдельно для каждого вида средств защиты с учетом принятой системы организации эксплуатации и местных условий. Инвентарный номер наносят, как правило, непосредственно на средство защиты краской или выбивают на металлических деталях. Возможно также нанесение номера на прикрепленную к средству защиты специальную бирку. Если средство защиты состоит из нескольких частей, общий для него номер необходимо ставить на каждой части. 1.4.2. В подразделениях предприятий и организаций необходимо вести журналы учета и содержания средств защиты. Средства защиты, выданные в индивидуальное пользование, также должны быть зарегистрированы в журнале. 1.4.3. Наличие и состояние средств защиты проверяется периодическим осмотром, который проводится не реже 1 раза в6 мес. (для переносных заземлений — не реже 1 раза в 3 мес.) работником, ответственным за их состояние, с записью результатов осмотра в журнал. 1.4.4. Электрозащитные средства, кроме изолирующих подставок, диэлектрических ковров, переносных заземлений, защитных ограждений, плакатов и знаков безопасности, а также предохранительные монтерские пояса и страховочные канаты, полученные для эксплуатации от заводов-изготовителей или со складов, должны быть проверены по нормам эксплуатационных испытаний. 1.4.5. На выдержавшие испытания средства защиты, применение которых зависит от напряжения электроустановки, ставится штамп следующей формы: № _______ Годно до _____ кВ Дата следующего испытания «____» __________________ 20___ г. _________________________________________________________________________ (наименование лаборатории) На средства защиты, применение которых не зависит от напряжения электроустановки (диэлектрические перчатки, галоши, боты и т.п.), ставится штамп следующей формы: № _______ Дата следующего испытания «____» __________________ 20___ г. _________________________________________________________________________ (наименование лаборатории) Штамп должен быть отчетливо виден. Он должен наноситься несмываемой краской или наклеиваться на изолирующей части около ограничительного кольца изолирующих электрозащитных средств и устройств для работы под напряжением или у края резиновых изделий и предохранительных приспособлений. Если средство защиты состоит из нескольких частей, штамп ставят только на одной части. Способ нанесения штампа и его размеры не должны ухудшать изоляционных характеристик средств защиты. При испытаниях диэлектрических перчаток, бот и галош должна быть произведена маркировка по их защитным свойствам Эв и Эн, если заводская маркировка утрачена. На средствах защиты, не выдержавших испытания, штамп должен быть перечеркнуткрасной краской. Изолированный инструмент, указатели напряжения до 1000 В, а также предохранительные пояса и страховочные канаты разрешается маркировать доступными средствами. 1.4.6. Результаты эксплуатационных испытаний средств защиты регистрируются в специальных журналах (рекомендуемая форма приведена в Приложении 2).На средства защиты, принадлежащие сторонним организациям, кроме того, должны оформляться протоколы испытаний (рекомендуемая форма приведена в Приложении 3). ОБЩИЕ ПРАВИЛА ИСПЫТАНИЙ СРЕДСТВ ЗАЩИТЫ 1.5.1. Приемо-сдаточные, периодические и типовые испытания проводятся на предприятии-изготовителе по нормам, приведенным в Приложениях 4 и5, и методикам, изложенным в соответствующих стандартах или технических условиях. 1.5.2. В эксплуатации средства защиты подвергают эксплуатационным очередным и внеочередным испытаниям (после падения, ремонта, замены каких-либо деталей, при наличии признаков неисправности). Нормы эксплуатационных испытаний и сроки их проведения приведены в Приложениях 6 и 7. 1.5.3. Испытания проводятся по утвержденным методикам(инструкциям). Механические испытания проводят перед электрическими. 1.5.4. Все испытания средств защиты должны проводиться специально обученными и аттестованными работниками. 1.5.5. Каждое средство защиты перед испытанием должно быть тщательно осмотрено с целью проверки наличия маркировки изготовителя, номера, комплектности, отсутствия механических повреждений, состояния изоляционных поверхностей (для изолирующих средств защиты). При несоответствии средства защиты требованиям настоящей Инструкции испытания не проводят до устранения выявленных недостатков. 1.5.6. Электрические испытания следует проводить переменным током промышленной частоты, как правило, при температуре плюс (25±15) °С. Электрические испытания изолирующих штанг, указателей напряжения, указателей напряжения для проверки совпадения фаз, изолирующих и электроизмерительных клещей следует начинать с проверки электрической прочности изоляции. Скорость подъема напряжения до 1/3 испытательного может быть произвольной (напряжение, равное указанному, может быть приложено толчком),дальнейшее повышение напряжения должно быть плавным и быстрым, но позволяющим при напряжении более 3/4испытательного считывать показания измерительного прибора. После достижения нормированного значения и выдержки при этом значении в течение нормированного времени напряжение должно быть плавно и быстро снижено до нуля или до значения не выше 1/3 испытательного напряжения, после чего напряжение отключается. 1.5.7. Испытательное напряжение прикладывается к изолирующей части средства защиты. При отсутствии соответствующего источника напряжения для испытания целиком изолирующих штанг, изолирующих частей указателей напряжения и указателей напряжения для проверки совпадения фаз и т. п. допускается испытание их по частям. При этом изолирующая часть делится на участки, к которым прикладывается часть нормированного полного испытательного напряжения, пропорциональная длине участка и увеличенная на 20%. 1.5.8. Основные изолирующие электрозащитные средства, предназначенные для электроустановок напряжением выше 1 до 35 кВ включительно, испытываются напряжением, равным 3-кратному линейному, но не ниже40 кВ, а предназначенные для электроустановок напряжением 110 кВ и выше — равным 3-кратномуфазному. Дополнительные изолирующие электрозащитные средства испытываются напряжением по нормам, указанным в Приложениях 5 и 7. 1.5.9.Длительность приложения полного испытательного напряжения, как правило, составляет 1 мин. для изолирующих средств защиты до 1000 В и для изоляции из эластичных материалов и фарфора и 5мин. — для изоляции из слоистых диэлектриков. Для конкретных средств защиты и рабочих частей длительность приложения испытательного напряжения приведена в Приложениях 5 и 7. 1.5.10. Токи, протекающие через изоляцию изделий, нормируются для электрозащитных средств из резины и эластичных полимерных материалов и изолирующих устройств для работ под напряжением. Нормируются также рабочие токи, протекающие через указатели напряжения до 1000 В. Значения токов приведены в Приложениях 5и 7. 1.5.11. Пробой, перекрытие и разряды по поверхности определяются по отключению испытательной установки в процессе испытаний, по показаниям измерительных приборов и визуально. 1.5.12. Электрозащитные средства из твердых материалов сразу после испытания следует проверить ощупыванием на отсутствие местных нагревов из-за диэлектрических потерь. 1.5.13. При возникновении пробоя, перекрытия или разрядов по поверхности, увеличении тока через изделие выше нормированного значения, наличии местных нагревов средство защиты бракуется. ЭЛЕКТРОЗАЩИТНЫЕ СРЕДСТВА ОБЩИЕ ПОЛОЖЕНИЯ 2.1.1. Изолирующая часть электрозащитных средств, содержащих диэлектрические штанги или рукоятки, должна ограничиваться кольцом или упором из электроизоляционного материала со стороны рукоятки. У электрозащитных средств для электроустановок выше 1000 В высота ограничительного кольца или упора должна быть не менее 5 мм. У электрозащитных средств для электроустановок до 1000В (кроме изолированного инструмента) высота ограничительного кольца или упора должна быть не менее 3 мм. При использовании электрозащитных средств запрещается прикасаться к их рабочей части, а также к изолирующей части за ограничительным кольцом или упором. 2.1.2. Изолирующие части электрозащитных средств должны быть выполнены из электроизоляционных материалов, не поглощающих влагу, с устойчивыми диэлектрическими и механическими свойствами. Поверхности изолирующих частей должны быть гладкими, без трещин, расслоений и царапин. Применение бумажно-бакелитовых трубок для изготовления изолирующих частей не допускается. 2.1.3. Конструкция электрозащитных средств должна предотвращать попадание внутрь пыли и влаги или предусматривать возможность их очистки. 2.1.4. Конструкция рабочей части изолирующего средства защиты(изолирующие штанги, клещи, указатели напряжения и т. п.) не должна допускать возможность междуфазного короткого замыкания или замыкания фазы на землю. 2.1.5. В электроустановках напряжением выше 1000 В пользоваться изолирующими штангами, клещами и указателями напряжения следует в диэлектрических перчатках. ШТАНГИ ИЗОЛИРУЮЩИЕ Назначение и конструкция 2.2.1. Штанги изолирующие предназначены для оперативной работы (операции с разъединителями, смена предохранителей, установка деталей разрядников и т.п.), измерений (проверка изоляции на линиях электропередачи и подстанциях),для наложения переносных заземлений, а также для освобождения пострадавшего от электрического тока. 2.2.2.Общие технические требования к штангам изолирующим оперативным и штангам переносных заземлений приведены в государственном стандарте. 2.2.3.Штанги должны состоять из трех основных частей: рабочей, изолирующей и рукоятки. 2.2.4.Штанги могут быть составными из нескольких звеньев. Для соединения звеньев между собой могут применяться детали, изготовленные из металла или изоляционного материала. Допускается применение телескопической конструкции, при этом должна быть обеспечена надежная фиксация звеньев в местах их соединений. 2.2.5.Рукоятка штанги может представлять с изолирующей частью одно целое или быть отдельным звеном. 2.2.6.Изолирующая часть штанг должна изготавливаться из материалов, указанных в п. 2.1.2. 2.2.7.Оперативные штанги могут иметь сменные головки (рабочие части) для выполнения различных операций. При этом должно быть обеспечено их надежное закрепление. 2.2.8.Конструкция штанг переносных заземлений должна обеспечивать их надежное разъемное или неразъемное соединение с зажимами заземления, установку этих зажимов на токоведущие части электроустановок и последующее их закрепление, а также снятие с токоведущих частей. Составные штанги переносных заземлений для электроустановок напряжением 110 кВ и выше, а также для наложения переносных заземлений на провода ВЛ без подъема на опоры могут содержать металлические токоведущие звенья при наличии изолирующей части с рукояткой. 2.2.9. Для промежуточных опор воздушных линий электропередачи напряжением 500-1150 кВ конструкция заземления может содержать вместо штанги изолирующий гибкий элемент, который должен изготавливаться, как правило, из синтетических материалов (полипропилен, капрон и т.п.). 2.2.10.Конструкция и масса штанг оперативных, измерительных и для освобождения пострадавшего от электрического тока на напряжение до 330 кВ должны обеспечивать возможность работы с ними одного человека, а тех же штанг на напряжение 500 кВ и выше могут быть рассчитаны для работы двух человек с применением поддерживающего устройства. При этом наибольшее усилие на одну руку(поддерживающую у ограничительного кольца) не должно превышать 160 Н. Конструкция штанг переносных заземлений для наложения на ВЛ с подъемом человека на опору или с телескопических вышек и в РУ напряжением до 330 кВ должна обеспечивать возможность работы с ними одного человека, а переносных заземлений для электроустановок напряжением 500 кВ и выше, а также для наложения заземления на провода ВЛ без подъема человека на опору (с земли) может быть рассчитана для работы двух человек с применением поддерживающего устройства. Наибольшее усилие на одну руку в этих случаях регламентируется техническими условиями. 2.2.11. Основные размеры штанг должны быть не менее указанных в табл. 2.1 и 2.2. Таблица2.1 ⇐ Предыдущая12345678910Следующая ⇒ Читайте также:  Техника прыжка в длину с разбега Тактические действия в защите История Олимпийских игр История развития права интеллектуальной собственности

Последнее изменение этой страницы: 2016-04-07; просмотров: 364; Нарушение авторского права страницы; Мы поможем в написании вашей работы! infopedia.su Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав. Обратная связь — 38.242.236.216 (0.004 с.)

Электрозащитные средства в электроустановках до 1000 В

Когда и как следует проводить испытания средств защиты?

Необходимость провести испытания средств защиты регулярно возникает на предприятиях, сотрудники которых работают с электрооборудованием. Средства электрозащиты представляют собой комплекс инструментов и оборудования, предотвращающих поражение человека электрическим током. К ним относятся предметы индивидуального использования, такие как диэлектрические перчатки, различного рода снаряжение, изготовленное из непроводящих ток материалов, инструменты для безопасного выполнения электромонтажных работ.
Российское законодательство требует проводить испытания средств защиты в электроустановках в нескольких случаях. Во-первых, проверить состояние диэлектрических средств защиты необходимо при их первичной выдаче со склада. Во-вторых, нормативные документы устанавливают периодичность последующих проверок, которая отличается для разных типов оборудования. Например, для диэлектрических перчаток проверка необходима каждые полгода, а для указателей напряжения — раз в год. Требования к периодичности проверки указаны в ГОСТ и ТУ на соответствующие изделия. Кроме того, необходимость в дополнительной проверке может возникнуть после того, как оборудование подвергалось ремонту.

Испытания средств защиты в электроустановках проходят в несколько этапов:

• внешний осмотр позволяет оценить целостность изделия и оценить, соответствует ли оно стандартам;
• электрические испытания проверяют, насколько хорошо оно выполняет свои защитные функции;
• составление технического акта по результатам испытания становится основанием для дальнейшей эксплуатации.

Обратившись к нам, чтобы заказать испытания средств защиты, вы получите документы о результатах испытаний, оформленные в соответствии с существующими требованиями. Технический отчет включает в себя протоколы измерений, сведения о сертификации приборов, которые использовались для их выполнения, необходимую разрешительную документацию. Услуги по испытаниям средств защиты могут предоставлять только лаборатории, имеющие сертификат на выполнение данного вида деятельности.

Проверка СИЗ при приемке

На предприятиях, использующих в своей деятельности вредные для здоровья человека вещества или имеющих опасные условия работы, применение средств индивидуальной защиты является обязательным. Работодатель должен обеспечить не только выдачу и провести инструктаж по использованию СИЗ, но и осуществить закупку необходимых защитных средств.

При массовых закупках средств индивидуальной защиты, каждая партия должна пройти проверку. Для проверки СИЗ собирается комиссия, которая проверяет защитные средства и принимает решение об их пригодности.

В случае приемки больших партий средств индивидуальной защиты простого исполнения, например, защитные перчатки, сапоги, плащи и т.д. комиссия проводит визуальный осмотр не всей партии, а выборочно нескольких экземпляров, но не менее 10% от всего количества. При приемке сложных СИЗ, таких как противогазы, респираторы и т. д. каждое устройство принимается поштучно. Визуальный осмотр включает в себя выявления любого рода механических повреждений, ржавчины, отсутствие деталей. При обнаружении подобных дефектов, данное защитное средство отдается в ремонт или списывается, заменяясь при этом на новое.

Во время приема новых партий СИЗ предприятием, обязательно проверяется соответствие количества принимаемого товара количеству, заявленному в заявке. Если принимаются комплекты СИЗ, то проверяется наличие всех составляющих комплекта.

Очень важно проверить наличие маркировки, в том числе указания защитных свойств изделия. В случае комплектов, маркировка должна стоять на каждой детали комплекта. Также, на изделиях должен быть нанесен товарный знак и наименование предприятия-изготовителя.

Также проверяются:

• у защитной одежды — соответствие материалов изготовления, качество швов, застежек,
• у защитной обуви — размер, цвет, соответствие материалов, качество пошива и крепления деталей,
• у защитных очков и лицевых щитков – отсутствие механических повреждений стекол, прочность их крепления, наличие инструкции по применению,
• у защитных касок – полнота комплекта (наличие подшлемника, оголовья), отсутствие повреждений корпуса и оснастки, надежность креплений,
• у средств защиты органов дыхания – отсутствие механических повреждений, соответствие комплектации, сроки действия, наличие инструкции по применению

и прочее.

Испытания средств индивидуальной защиты (СИЗ) и электроинструмента

Оферта на Портале Поставщиков Испытание СИЗ

Электроизмерительная лаборатория качественно и оперативно выполнит испытания средств индивидуальной защиты (СИЗ) и электроинструмента.

Испытания проводятся с использованием специализированного высоковольтного стенда квалифицированными сотрудниками нашей лаборатории, имеющими большой опыт работы и все необходимые допуски. По окончанию испытания на изделие ставится штамп с указанием допустимого напряжения и даты следующей поверки.

Так же составляются и утверждаются протоколы испытания, которые выдаются клиентам.

Нужно ли испытывать новые диэлектрические перчатки, боты, галоши, инструмент???

Нас часто спрашивают зачем испытывать диэлектрические перчатки, ведь проще и дешевле купить новые. Но не все так просто. Есть правила, которые надо выполнять.

ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ СО 153-34. 03.603-2003

1.4.4. Электрозащитные средства, кроме изолирующих подставок, диэлектрических ковров, переносных заземлений, защитных ограждений, плакатов и знаков безопасности, а также предохранительные монтерские пояса и страховочные канаты, полученные для эксплуатации от заводов-изготовителей или со складов, должны быть проверены по нормам эксплуатационных испытаний.

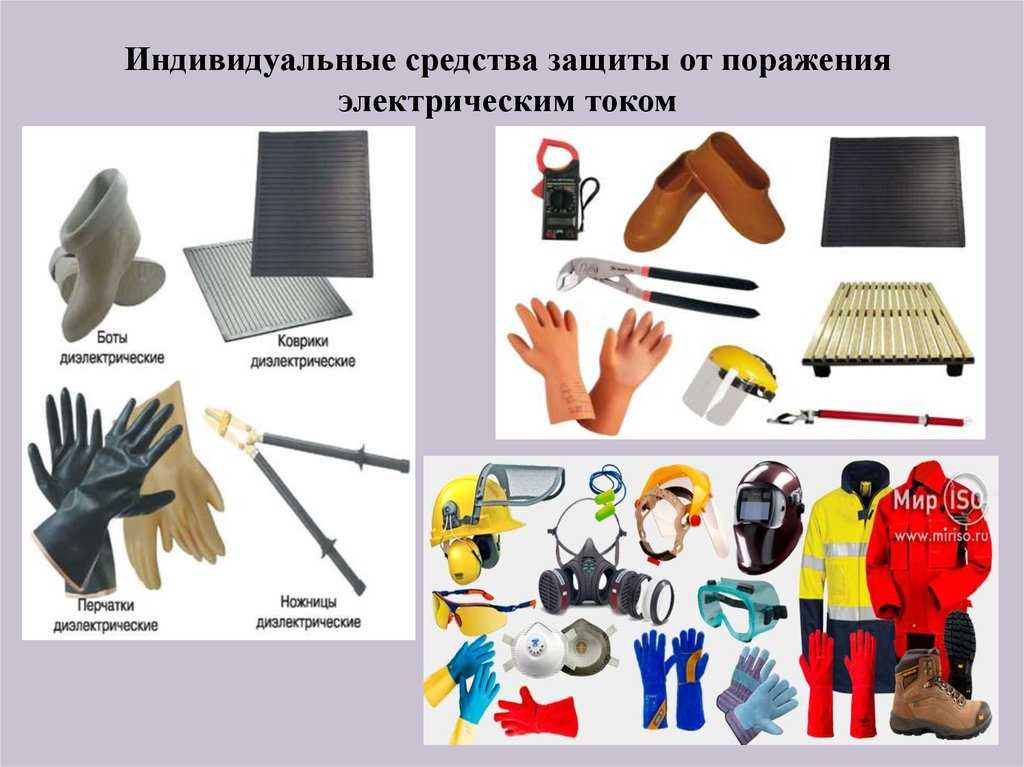

Стационарная высоковольтная электролаборатория нашей компании проводит испытания следующих средств защиты:

• диэлектрические перчатки;
• боты и галоши резиновые диэлектрические;
• ручной изолирующий инструмент;
• изолирующие штанги;
• изолирующие и электроизмерительные клещи;
• указатели напряжения;
• изолирующие подставки и колпаки;
• переносные заземления.

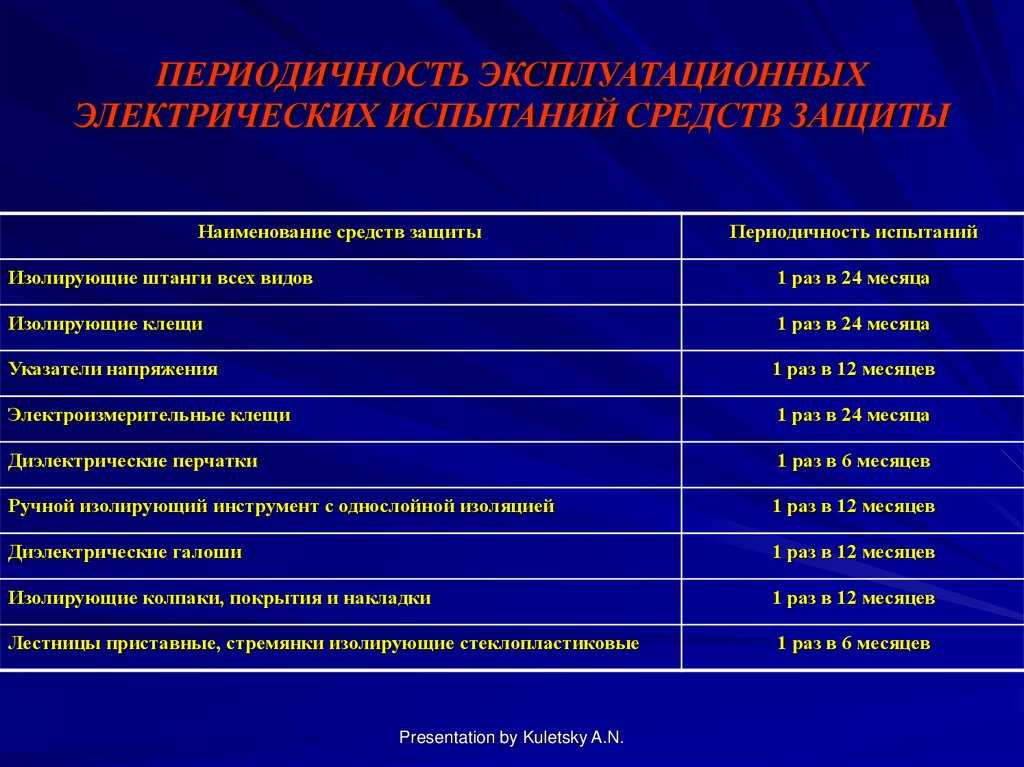

После введения в эксплуатацию СИЗ и электроинструмент подлежат периодическим и внеочередным испытаниям. Внеочередные испытания проводятся после ремонта, замены составных частей либо при обнаружении неисправности.

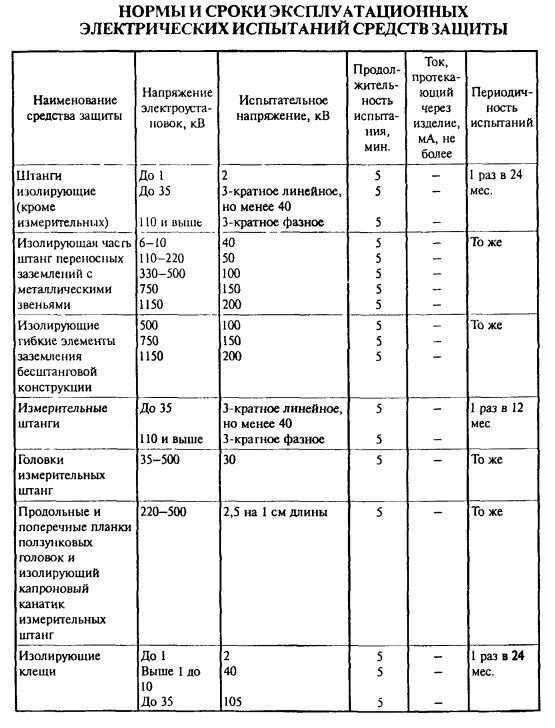

Все испытания средств защиты из диэлектрической резины, электроинструмента, штанг, указателей напряжения проводятся согласно документу «Правила применения и испытания средств защиты, используемых в электроустановках, технические требования к ним» и государственным стандартам. Перед проведением испытаний проводится внешний осмотр.

При обнаружении каких-либо дефектов либо неполной комплектации СИЗ считается неисправным и испытания прекращаются. Если внешний осмотр дал положительный результат, изделие проходит испытания, включающие контроль механических и электрических характеристик.

Алгоритм работы

1. Отправляете на наш электронный адрес [email protected] заявку с перечнем испытываемых СИЗ и вашими реквизитами.

Особенности испытания СИЗ в лаборатории

Испытания средств индивидуальной защиты (СИЗ) в лаборатории включают анализ состояния следующих элементов:

• Изолирующая часть электрозащитных средств со стороны рукоятки ограничивается кольцом или упором из электроизоляционного материала.
• Наружный диаметр ограничительного кольца электрозащитных средств для электроустановок напряжением выше 1000 В должен превышать наружный диаметр рукоятки не менее чем на 10 мм. Отмечать границу между изолирующей частью и рукояткой только пояском краски запрещается.
• У электрозащитных средств для электроустановок напряжением до 1000 В (кроме изолированного инструмента) высота кольца или упора должна быть не менее 3 мм.
• Изолирующие части электрозащитных средств должны быть выполнены из электроизоляционных материалов с устойчивыми диэлектрическими свойствами (стеклоэпоксифенольные, бумажно-бакелитовые трубки и т.д.).
• Материалы, поглощающие влагу (бумажно-бакелитовые трубки, дерево и т.п.) должны быть покрыты влаготрекингостойким лаком и иметь гладкую наружную и внутреннюю поверхности без трещин, расслоений и царапин.

испытание сиз в лаборатории При повреждении лакового покрова (трещины, глубокие царапины) или других неисправностях электрозащитных средств необходимо изъять их из эксплуатации, отремонтировать и испытать. После падений и ударов при необходимости указатели напряжения подвергают внеочередным испытаниям.

Значения измеренных параметров должны использоваться для составления с предельно допустимыми значениями и для выполнения комплексного анализа состояния электрозащитных средств в целях выявления их неисправности и пригодности к эксплуатации.

Средства индивидуальной защиты — обзор

1. Вопросы безопасности и охраны здоровья
2. Средства индивидуальной защиты

Средства индивидуальной защиты

Обзор

В центре внимания

На странице OSHA, касающейся вопросов безопасности и здоровья в связи с COVID-19, содержится конкретная информация о защите работников от коронавируса во время продолжающейся вспышки.

Страницы, связанные с безопасностью и здоровьем

• Защита глаз и лица
• Защита от падения
• Безопасный пистолет для гвоздей
• Защита органов дыхания

Что такое средства индивидуальной защиты?

Средства индивидуальной защиты, обычно называемые «СИЗ», представляют собой средства, которые носят для сведения к минимуму воздействия опасностей, вызывающих серьезные травмы и заболевания на рабочем месте. Эти травмы и заболевания могут быть результатом контакта с химическими, радиационными, физическими, электрическими, механическими или другими опасностями на рабочем месте. Средства индивидуальной защиты могут включать такие предметы, как перчатки, защитные очки и обувь, беруши или наушники, каски, респираторы или комбинезоны, жилеты и комбинезоны.

Что можно сделать, чтобы обеспечить надлежащее использование средств индивидуальной защиты?

Все средства индивидуальной защиты должны быть спроектированы и изготовлены с учетом требований безопасности, а также содержаться в чистоте и надежно. Он должен удобно сидеть, поощряя использование работника. Если средства индивидуальной защиты не подходят должным образом, это может иметь значение между безопасным укрытием или опасным воздействием. Когда инженерно-техническое обеспечение, методы работы и административный контроль невозможны или не обеспечивают достаточную защиту, работодатели должны предоставить своим работникам средства индивидуальной защиты и обеспечить их надлежащее использование. Работодатели также обязаны обучать каждого работника, которому необходимо использовать средства индивидуальной защиты, знать:

• При необходимости
• Какой нужен
• Как правильно надевать, регулировать, носить и снимать
• Ограничения оборудования
• Надлежащий уход, техническое обслуживание, срок службы и утилизация оборудования

Если предполагается использование СИЗ, должна быть реализована программа СИЗ. Эта программа должна учитывать существующие опасности; выбор, техническое обслуживание и использование СИЗ; обучение сотрудников; и мониторинг программы для обеспечения ее постоянной эффективности.

Стандарты

Средства индивидуальной защиты рассматриваются в конкретных стандартах OSHA для промышленности, морского судоходства и строительства. OSHA требует, чтобы многие категории средств индивидуальной защиты соответствовали или были эквивалентны стандартам, разработанным Американским национальным институтом стандартов (ANSI).

Подробнее »

Опасности и решения

Содержит справочные материалы, которые могут помочь в определении необходимости средств индивидуальной защиты (СИЗ), а также предоставляет информацию о правильном выборе и использовании СИЗ.

Подробнее »

Плата за СИЗ

Предоставляет информацию о том, кто должен платить за средства индивидуальной защиты (СИЗ), когда они используются в соответствии со стандартами OSHA.

Подробнее »

Строительство

Выделяет информацию о строительстве, связанную со средствами индивидуальной защиты (СИЗ).

Подробнее »

Должны ли сотрудники, проверяющие обесточивание электрической системы или отключающие автоматические выключатели, использовать средства индивидуальной защиты

29 февраля 2008 г.

Mr. Brian Dolin, MS, CSP
Консультант по безопасности
Fortier Loss Control Consultants, Inc.
1947 Saint Gregorys Court
Knoxville, TN 3791531 90 электрическая система обесточена или отключаются автоматические выключатели, необходимо использовать средства индивидуальной защиты.

Уважаемый г-н Долин!

Это ответ на Ваше письмо от 4 октября 2005 г. в Управление по охране труда (OSHA). Вы спрашиваете о требованиях относительно использования средств индивидуальной защиты в строительстве по электротехническому стандарту, 29CFR 1926, подраздел K, и применимость отраслевого согласованного стандарта Национальной ассоциации противопожарной защиты (NFPA), NFPA 70E («Стандарт электробезопасности на рабочем месте» (2004 г.).

Ваше письмо было передано в этот офис 14 ноября, 2005, поскольку ваши вопросы касаются требований OSHA по безопасности строительства. Приносим извинения за длительную задержку в обработке вашего запроса ¹

Ваши вопросы были перефразированы следующим образом:

Вопрос (1): Сценарий: Сотрудники будут использовать изолированное устройство для проверки того, что электрическая цепь, которая была «отключена, заблокирована и помечена», обесточена. Обязаны ли эти сотрудники использовать средства индивидуальной защиты (СИЗ) в соответствии со строительным стандартом OSHA 1926. 416(a)(1) и/или NFPA 70E?

Ответ: Раздел 1926.416(a)(1) предусматривает:

Ни один работодатель не должен разрешать работнику работать в такой близости от какой-либо части электрической цепи, что работник может коснуться электрической цепи в ходе работы, если работник не защищен от поражение электрическим током путем обесточивания цепи и ее заземления или эффективной защиты с помощью изоляции или других средств. [Выделение добавлено]

В вашем сценарии сотрудники подвергаются опасности поражения электрическим током, поскольку в то время, когда они выполняют работу, определение того, что цепь обесточена, еще не произошло. Поэтому в соответствии с этим положением эти работники должны быть защищены от поражения электрическим током, «защитив [эту часть] изоляцией или другими средствами». При такой защите в соответствии с этим положением СИЗ не требуются для защиты от опасности поражения электрическим током.

Дополнительная опасность, которая может быть связана с работой, описанной в вашем сценарии, — это вспышка дуги. В то время как требования подраздела K имеют эффект снижения вероятности вспышки дуги, подраздел K не касается опасности, которую вспышка дуги представляет для сотрудников, если она произойдет. ² Тем не менее, 29 CFR 1926.95(a) предусматривает следующее:

Средства индивидуальной защиты, включая средства индивидуальной защиты глаз, лица, головы и конечностей, защитную одежду, респираторы, а также защитные экраны и барьеры, используется и поддерживается в санитарном и надежном состоянии, где бы он ни находился необходимо по причине опасностей технологических процессов или окружающей среды, химических опасностей, радиологических опасностей или механических раздражителей, возникающих таким образом, что они могут вызвать травму или нарушение функции любой части тела при абсорбции, вдыхании или физическом контакте. [Выделение добавлено].

Согласованные отраслевые стандарты могут свидетельствовать о том, что существует опасность, для которой эти СИЗ «необходимы». Хотя согласованный стандарт NFPA 70E не был принят в качестве стандарта OSHA, он актуален как доказательство того, что вспышка дуги является признанной опасностью и что для защиты от этой опасности необходимы средства индивидуальной защиты.

NFPA 70E Статья 130 устанавливает альтернативные подходы к защите от вспышки дуги. Один из подходов заключается в использовании анализа вспышки дуги для определения границы защиты от вспышки; он требует использования СИЗ в пределах этой границы.

Альтернативный подход — следовать таблице, в которой перечислены конкретные задачи и средства индивидуальной защиты, необходимые для каждой задачи. Этот подход изложен в статье 130.7(C): ​​

(9) Выбор средств индивидуальной защиты.
    (a) При необходимости для различных задач. При выборе вместо
     опасность вспышки анализ 130.3(A), таблица 130.7(C)(9)
    должен использоваться для определения категории опасности/риска для задачи.
* * *
(10) Матрица защитной одежды и средств индивидуальной защиты. После определения категории опасности/риска таблица 130.7(C)(10) должна использоваться для определения необходимых средств индивидуальной защиты (СИЗ) для выполнения задачи.

* * *

Таблица 130.7(C)(9)(a) NFPA 70E, Классификация категорий опасности/риска, упомянутая выше, перечисляет задачу «Работа с частями, находящимися под напряжением, , включая испытание напряжением «, и присваивает ему «Категорию опасности/риска» «1» или выше. В соответствии с таблицей 130.7(C)(10) эта категоризация включает различные средства индивидуальной защиты, включая неплавящуюся одежду, огнестойкую одежду. и другое защитное оборудование ³ Таким образом, NFPA 70E является свидетельством того, что промышленность признает опасность вспышки дуги, что эта опасность присутствует при испытании напряжения, и что при наличии необходимо использовать средства индивидуальной защиты для защиты сотрудник из него

Поскольку опасность возникновения дугового разряда зависит от конкретных факторов, мы не можем определить на основе предоставленной вами информации степень опасности возникновения дугового разряда в вашем сценарии или соответствующих СИЗ. Один из способов обеспечить достаточную защиту сотрудника — использовать NFPA 70E для оценки факторов в конкретной ситуации и определения того, какую защиту использовать.

Вопрос (2): Сценарий: Строители будут отключать автоматические выключатели. Эти автоматические выключатели, некоторые из которых рассчитаны на напряжение более 240 вольт (но не более 600 вольт), а другие — менее 240 вольт, устанавливаются в трехфазных щитах, содержащихся в утвержденном корпусе с крышкой на болтах. Корпус и отделка крышки предотвращают оголение токоведущих частей. Будет ли автоматический выключатель считаться открытой электрической частью, если на нем установлена ​​закрытая крышка, так что потребуются СИЗ для защиты от поражения электрическим током, когда кто-то включает или выключает выключатель? Требуются ли СИЗ для защиты от вспышки дуги?

Ответ: Требование 1926.416(a)(1) по обеспечению защиты срабатывает, когда сотрудник «может коснуться электрической цепи». Автоматический выключатель, на который вы ссылаетесь, находится в сертифицированном корпусе и не имеет открытых токоведущих частей. Корпус и закрытая отделка крышки представляют собой тип конструкции с закрытой передней частью, которая не подвергает сотрудников воздействию токоведущих частей. Таким образом, защита от поражения электрическим током не требуется при простом включении или выключении выключателя.

Однако вспышка дуги может произойти, если выключатель неисправен. Сотрудники в описанном вами сценарии могут подвергаться риску, когда они чинят выключатель или включают или выключают его. хотя шансы серьезной травмы от вспышки дуги при определенных обстоятельствах могут быть незначительными, NFPA 70E требует проведения анализа опасности вспышки (или использования СИЗ в соответствии с его таблицей задач), чтобы определить уровень риска и соответствующие СИЗ. NFPA 70E 130.3 утверждает:

Должен быть проведен анализ опасности вспышки, чтобы защитить персонал от возможного травмирования вспышкой дуги. Анализ должен определить границу защиты от вспышки и средства индивидуальной защиты, которые люди должны использовать в пределах границы защиты от вспышки.

(A) Граница защиты от вспышки. Для систем с напряжением 600 вольт или менее Граница защиты от вспышки должна составлять 4,0 фута, исходя из произведения времени отключения 6 циклов (0,1 секунды) и доступного тока короткого замыкания 50 кА или любой комбинации, не превышающей 300 кА циклов. (5000 ампер секунд). Для времени отключения и токов короткого замыкания с болтовым замыканием, отличных от циклов 300 кА, или под техническим надзором, в качестве альтернативы разрешается рассчитывать границу защиты от вспышки в соответствии со следующей общей формулой:

D _c = [2.65 x MVA _bf   x t ] ^1/2
or
D _c = [53 x MVA x t ] ^1/2

Где:
D ^c = расстояние в футах от источника дуги для ожога 2-й степени = номинальная мощность трансформатора (мегавольтампер). Для трансформаторов с МВА номинальная мощность ниже 0,75 МВА, умножьте номинальную мощность трансформатора МВА на 1,25
t = время воздействия дуги (в секундах)

После оценки риска воздействия работодатель должен предоставить СИЗ в соответствии с результаты анализа. NFPA 70E §130.3(B),

. . . Анализ опасности вспышки должен определить, а работодатель должен задокументировать энергетическое воздействие на работника (в калориях на сантиметр). . . Работник должен использовать огнестойкую (FR) одежду и средства индивидуальной защиты (СИЗ) в зависимости от энергетического воздействия, связанного с конкретной задачей. . . В качестве альтернативы требования СИЗ 130.7(C)(9) должно быть разрешено использовать вместо детального мгновенного анализа, описанного в 130.3(A).

Как указано в последнем предложении раздела 130.3(B), NFPA 70E также предоставляет альтернативный анализ для определения требований к СИЗ. Если выполняемая задача связана с высокой вероятностью возникновения дугового разряда, для определения подходящего СИЗ можно использовать таблицы 130. 7(C)(9) и (10). В Разделе 130.7(C)(9)(a) частично указано,

При выборе вместо анализа опасности вспышки 130.3(A) таблица 130.7(C)(9)(a) должен использоваться для определения категории опасности/риска для задачи. Предполагаемые допустимые токи короткого замыкания и время устранения неисправности для различных задач перечислены в тексте и примечаниях к таблице 130.7(C)(9)(a). Для задач, не перечисленных в списке, или для энергосистем с большей, чем предполагаемая, допустимой нагрузкой по току короткого замыкания, или с более длительным, чем предполагаемое, временем устранения неисправности, должен потребоваться анализ опасности вспышки в соответствии с 130.3.

Несмотря на то, что в этом анализе используется наихудший сценарий для определения потребности в СИЗ, если ток короткого замыкания выключателя превышает предполагаемое или время устранения неисправности больше предполагаемого, диаграммы будут бесполезны. , и необходимо будет провести анализ опасности вспышки согласно 130. 3.

Работодатель должен учитывать несколько факторов при выборе анализа. Риск получения травмы во многом зависит от количества энергии, доступной гидромолоту, его возраста, качества обслуживания и выполняемой задачи, а также других факторов. Например, в доме с напряжением 240 вольт и хорошо обслуживаемым выключателем обычно может быть доступно 10 000 ампер; в большинстве таких ситуаций риск возникновения дугового разряда при простом включении или выключении выключателя будет минимальным. Напротив, коммерческое здание с автоматическим выключателем в таком же хорошем состоянии обычно будет иметь 40 000 ампер, что представляет больший риск. Кроме того, включение выключателя может быть сопряжено с большим риском, чем выключение выключателя.

Таким образом, вспышка дуги может представлять значительную опасность при определенных обстоятельствах, и приведенные выше положения свидетельствуют о ее признании в отрасли. Один из способов для работодателя выполнить свои обязательства в соответствии с 1926. 95(a) ⁴ — это использовать метод NFPA 70E для измерения риска и определения подходящих СИЗ. При использовании метода анализа опасности вспышки дуги работодатель может в некоторых случаях определить, что при отключении выключателя риск незначителен и СИЗ не требуются. Однако необходимо учитывать все соответствующие факторы, в том числе упомянутые выше. В качестве альтернативы работодатель может использовать таблицу NFPA вместо проведения анализа, и в этом случае потребуются некоторые средства индивидуальной защиты даже при напряжении ниже 240 В.

Если вам нужна дополнительная информация, свяжитесь с нами по факсу: Министерство труда США, OSHA, Управление строительства, Управление строительных стандартов и рекомендаций, факс № 202-693-1689. Вы также можете связаться с нами по почте в указанном выше офисе, комната N3468, 200 авеню Конституции, северо-запад, Вашингтон, округ Колумбия 20210, хотя мы будем получать корреспонденцию по почте с задержкой.

С уважением,

Стивен Ф. Витт, директор
Управление строительства

¹ Насколько мы понимаем, ваш вопрос касается федеральных требований OSHA. Обратите внимание, что есть штаты, которые управляют своим собственным утвержденным OSHA планом штата. Такие штаты по закону обязаны иметь программу стандартов и правоприменения, которая по крайней мере так же эффективна, как и требования Федерального Управления по охране труда и гигиене труда. Однако эти государства могут вводить более строгие требования. Работодатель в таком штате обязан следовать более строгим требованиям штата. Если вас интересует информация по этому вопросу, поскольку он относится к штату, в котором действует собственный план штата, одобренный OSHA (например, Теннесси), обратитесь в этот штат за конкретной информацией о его интерпретации и политике правоприменения в отношении этого вопроса. [ вернуться к тексту ]

² Хотя в преамбуле к подразделу K упоминается (в томе 51 Федерального реестра ² , положение K не связано с опасностью возгорания в подразделе 94, стр.
