Комплектная трансформаторная подстанция киосковая (КТП-К) 100 кВА, 35/0,4 кВ (подключение воздушное/кабельное)

Производитель: РосЭнергоПолюс
Код товара: KTPK-0004

Цена указана с НДС

Уточнить наличие

КТП киоскового типа (КТП-К) изготавливаются в металлическом неутепленном корпусе и не требуют обогрева
КТП-К 35/0,4кВ изготавливаются на мощности от 25кВА до 2500кВА
Киосковые подстанции 35/0,4кВ могут быть изготовлены как с воздушным вводом, так и с кабельным вводом по сторонам 35 и 0,4кВ

✅ Отсек высокого напряжения (ВН) — здесь размещаются УВН (устройство высокого напряжения). К ним относятся ячейки КСО, ячейки КРУ, моноблоки и коммутационные аппараты (выключатели нагрузки, разъединители и высоковольтные предохранители).

✅ Отсек силового трансформатора – в зависимости от количества трансформаторов, применяемых в подстанции, таких отсеков может быть несколько. В отсеке силового трансформатора устанавливаются масляные трансформаторы (ТМ, ТМГ) или сухие трансформаторы (ТЛС, ТСЛ). Трансформаторы предназначены для преобразования напряжения с 6-35 кВ до 0,4кВ если подстанция понижающая и наоборот если подстанция повышающая.

✅ Отсек низкого напряжения (НН) – здесь размещается РУНН 0,4кВ (распределительное устройство низкого напряжения). РУ-0,4кВ состоит из коммутационных аппаратов, приборов измерения и индикации, и приборов учета электроэнергии и другого щитового оборудования

Одной из отличительных особенностей КТП-К 35/0,4кВ является интересная стоимость подстанции, что обеспечивается простотой схемы по стороне 35кВ, компактной планировкой КТП и конструктивным исполнением киосковых подстанций

Такие киосковые КТП являются тупиковыми и устанавливаются в непосредственной близости к месту конечного потребителя.
Для проходных подстанций применяется более дорогое решение по стороне 35кВ (моноблоки или КСО/КРУ 35кВ), а блочно-модульное здание (БМЗ) таких подстанций изготавливается в утеплённом исполнении (утепленные КТП из сендвич-панелей).

Основные характеристики киосковой КТП
Производитель	РосЭнергоПолюс
Исполнение подстанции	«холодное» (киоск)
Мощность, кВА	100
Напряжение ВН,кВ	35
Напряжение НН,кВ	0,4
Подключение ВН/НН	в/в, к/к, в/к, к/в (любое)

Распределительные устройства предназначены для приема и распределения электроэнергии, защиты от перегрузок и токов короткого замыкания в сетях с глухо-заземленной нейтралью, трехфазного переменного тока напряжением 380В. Распределительные устройства низкого напряжения НКУ 0,4 кВ применяются в системах электроснабжения промышленных, коммерческих и жилых зданий и сооружений в виде устройств силовых и вспомогательных цепей различного назначения. НКУ могут работать, как самостоятельно, так и в составе других электротехнических устройств, например, в качестве распределительного устройства на стороне низшего напряжения трансформаторной подстанции.

Шкафы РУНН по высоте разделены на ячейки, в которых размещены автоматические выключатели. Ячейки в шкафах отделены друг от друга перегородками из стальных листов, по одной из форм внутреннего секционирования. Распределительное устройство из шкафов РУНН — группа шкафов одностороннего или двухстороннего обслуживания. Для электрического и механического соединения РУНН с силовым трансформатором КТП служат шинопроводы и кожухи.

В шкафах РУНН устанавливаются аппараты защиты, измерительные приборы, средства релейной защиты и автоматики, а также вспомогательные устройства со всеми внутренними электрическими соединениями главных и вспомогательных цепей.

В шкафах РУНН напряжение 0,4 кВ через вводные автоматические выключатели подается на сборные шины, от сборных шин — через линейные автоматические выключатели к потребителю. Конструкция шкафов РУНН позволяет выполнить любую комбинацию автоматических силовых выключателей выдвижного или стационарного исполнения.

Каждый шкаф разделен на отсеки выключателей и релейный отсек, где установлена аппаратура управления автоматики и учета электроэнергии, а также отсек шин, где размещены сборные шины, шинные ответвления для кабельных и шинных присоединений и трансформаторы тока.

Распределительное устройство низкого напряжения однотрансформаторной подстанции состоит из одной секции шкафов РУНН. Секция – это набор шкафов, состоящих из одного шкафа ввода и одного или нескольких шкафов отходящих линий. Распределительное устройство низкого напряжения двухтрансформаторной подстанции состоит из 2 секций и 1 шкафа секционирования. В качестве коммутирующего аппарата в шкаф секционирования могут быть установлен выключатель или разъединитель. При работе двухтрансформаторных подстанций предусмотрена схема АВР. Возможна реализация схемы АВР как на электромеханических реле, так и на микропроцессорной аппаратуре.

Если РУНН оборудовано дополнительным вводом от дизельной электростанции, при исчезновении напряжения на главных вводах включается данный ввод. Отключение ввода от ДЭС происходит при появлении напряжения на одном из основных вводов. Автоматические выключатели на вводах и в секционной панели могут быть выполнены с моторным приводом для реализации схемы АВР. При этом, управление может располагаться на дверях РУНН, либо может быть дистанционным и находиться вне щита.

КТП (1).vsd

[

238 КБ

]

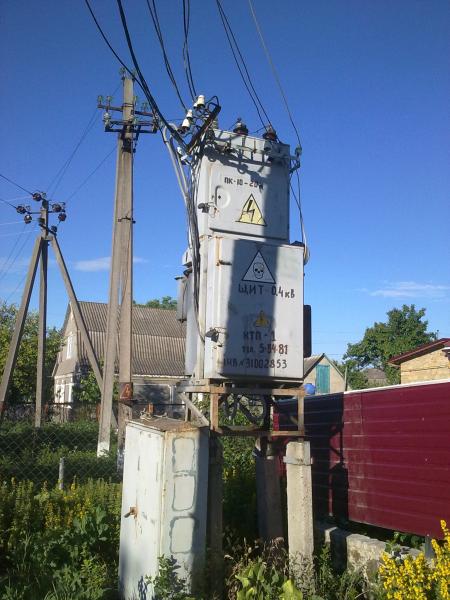

Ктп ру 0 4 кв: КТП-10/(0 4) кВ, КТП-10/0 4 Подстанции Цена Купить

Комплектная трансформаторная подстанция киосковая (КТП-К) 100 кВА, 35/0,4 кВ (подключение воздушное/кабельное)

РУНН 0,4 кВ — распределительное устройство низкого напряжения

Требуются шкафы РУНН и срок поставки — пишите запрос на [email protected]

Параметры РУНН для КТП:

Бесплатно: выезд для оценки стоимости работ или осмотр оборудования нашим специалистом в Санкт-Петербурге
