Как подключить розетку интернет: схемы и правила подключения
Автор Aluarius На чтение 4 мин. Просмотров 491 Опубликовано
Содержание
- 1 Компьютерная розетка «Legrand»
- 2 Правила установки
- 3 Подключение
Способ подключения интернетовской розетки сильно отличается от подключения аналогичных приборов, не связанных с интернетом. Основная причина – это модификация кабеля для интернета в виде витой пары и подключаемого штекера (8Р8С). Все это повлияло на конструкцию компьютерной розетки и на технологию ее подключения. Давайте рассмотрим в этой статье, как подключить розетку интернет?
Итак, перед производителями компьютерных розеток стояла сложная задача создать устройство, к которому бы подключался кабель, состоящий из четырех пар соединенных проводов разного цвета, то есть, всего в кабеле 8 жил. Плюс создать гнездо, в которое бы входил штекер 8Р8С.
При этом сам монтаж и подключение не должны быть сложными, чтобы каждый пользователь своими руками мог провести эти работы. И это производителям удалось.
Давайте рассмотрим пример на установке розетки Легранд и ответим на вопрос, как подключить правильно?
Компьютерная розетка «Legrand»
Устройство этого прибора, можно сказать, универсальное. Она подходит под несколько позиций и серий электроустановочных типов оборудования от марки Легранд. К этой категории, кстати, подходит и всеми любимая серия Valena, которую россияне используют чаще остальных.
Правила установки
В первую очередь необходимо подготовиться. Для этого надо провести монтаж самого кабеля и сделать в месте установки нишу под розетку. Штробы и нишу надо будет делать перфоратором. Производится прокладка кабеля, конец которого выводится через нишу.
Теперь переходим к компьютерной розетке. Ее надо повернуть обратной стороной к себе и снять установленную сзади крышку. Крышка снимется после того, как только повернете по часовой стрелке фиксатор, он белого цвета.
После чего задняя крышка легко отсоединиться от корпуса.
Далее, через центр крышки просовываете кабель. Вставлять надо со стороны фиксатора. Теперь надо удалить с кабеля внешнюю оболочку и соединить между собой провода попарно.
Внимание! Чаще всего в кабеле из восьми жил четыре с разными цветами, и четыре белого цвета с цветными прожилками. Так вот надо соединение попарно провести так, чтобы в каждой паре оказался белый провод с соответствующей прожилкой цвета второго провода.
Обратите внимание на саму конструкцию задней крышки. Во-первых, она прямоугольная. Во-вторых, на торцах с каждой стороны имеются небольшие пазы. В них и надо будет уложить провода. При этом на торцах установлены цветные наклейки. Так вот цвет наклеек должен совпасть с цветом проводящей жилы. Учтите, что существует два стандарта схем подсоединения «А» и «В». Чаще всего используется схема подключения «В». Правда, необходимо отдать должное, что современные сетевые устройства уже сами распознают схему, и если появляется необходимость, просто подстраиваются под нее.
Специалисты все же рекомендуют для подключения в интернет использовать схему «В». Это к вопросу, как подключить правильно?
Итак, идем дальше по схеме подключения интернет розетки. Следующий этап – это установка задней крышки по месту. Обратите внимание, что на ней с двух сторон есть паз и шип, они расположены по разные стороны. Точно такие же элементы есть и на корпусе розетки. Так вот при вставлении крышки в корпус надо подносить первую с зеркальным расположением к корпусу. Именно таким образом исключается неправильная установка крышки. Итак, крышка вошла по месту, теперь надо фиксатор повернуть против часовой стрелки.
Подключение
Именно этот этап сильно отличается от подключения всех остальных розеток. Начнем с того, что контакты компьютерной розетки представляют собой две заостренные пластины. Минимальное расстояние между ними – это диаметр провода витой пары. То есть, провод, попадая между ними, зажимается, при этом пластины прокалывают изоляцию, не портя саму жилу провода.
Но контакт при этом происходит. И, кстати, контакт очень надежный.
Получается так, что когда задняя крышка утапливается в розетку, тут же производится защемление проводов пластинами, то есть, сразу же происходит подключение. Торчащие из розетки концы проводов надо будет подрезать. Но до этого еще раз убедитесь, что провода полностью соответствуют цветам наклеек на корпусе прибора.
Если все нормально, то остается провести монтаж в стеновую нишу или в установленный заранее подрозетник. С лицевой стороны производится монтаж крышки.
Конечно, необходимо отметить, что существует достаточно большой модельный ряд этих приборов. У них может быть разная форма, разная конструкция, но схема подключения интернет розетки у всех одинаковая.
И еще один момент, на который необходимо обязательно обратить внимание. Он будет связан с вопросом, который затрагивает ситуацию проложенной кабельной сети для интернета, но с еще не подключенным провайдером. Вы просто обязаны сообщить провайдеру, по какой схеме провели подключение розеток в вашем доме.
Итак, наша задача была ответить на вопрос, как подключить правильно компьютерную розетку. Данная технология является универсальной и соответствует практически всем современным моделям. Так что, изучив эту статью, вы можете своими руками без помощи мастера провести данный процесс.
Пошаговая инструкция установки и монтажа розеток для интернета Legrand
Многие пользовали интересуются, как происходит подключение интернет розетки Legrand и что требуется для выполнения задачи. Перед началом процесса нужно изучить инструкцию и сделать общие выводы о необходимости ее в доме, как правильно подсоединить и подключиться к внешнему источнику.
Внешний вид устройства
Для чего нужны интернет-розетки
В стандартном присоединении к щитку от поставщика услуг операция подразумевает прокладку специального кабеля мастером. Дальнейшим проведением линии владельцу квартиры придется заниматься самостоятельно, а итоговые результаты выглядят не всегда эстетично.
Займы
Подбор кредита
Дебетовые карты
Кредитные карты
Счет РКО
Рефинансир
ование
Осаго
Ипотека
Вклады
Инвестиции
Обычно шнуры отправляют под плинтус или за шкаф.
Такой выход применяется при подключении одного персонального компьютера. Но когда в доме множество устройств, свободное пространство быстро заполняется кабелями, что портит внешний вид помещений.
Единственный выход — при очередном косметическом ремонте сделать скрытую проводку интернет-шнуров, отправив их внутрь стен, а в каждом помещении создать выход из специальных розеток RJ-45.
У каждого роутера предусмотрено 4 выхода для присоединения кабелей для локальной сети. Провода ведут по комнатам, а внешние концы отправляют ближе к входной двери, где обычно установлен роутер. Тогда шнур от поставщика услуг протянется внутрь прихожей на несколько десятков сантиметров, что будет более удобным и практичным.
Эстетично, удобно и просто
Подключение интернет розетки Legrand
В поисках лучших вариантов для скрытого проведения интернет-проводов пользовали сталкиваются с вопросом, как подключить интернет-розетку Legrand. Для присоединения гнезд и разъемов данного вида применяется витая пара, у которой каждая жила имеет собственное цветовое значение.
С его помощью подключение проходит намного проще.
Практически у всех современных локальных сетей для создания соединения требуется наличие разъема RJ-45 или 8P8C, имеющего 8 контактов.
Существуют и используются 2 стандарта подключения, отличающихся между собой локализацией проводков:

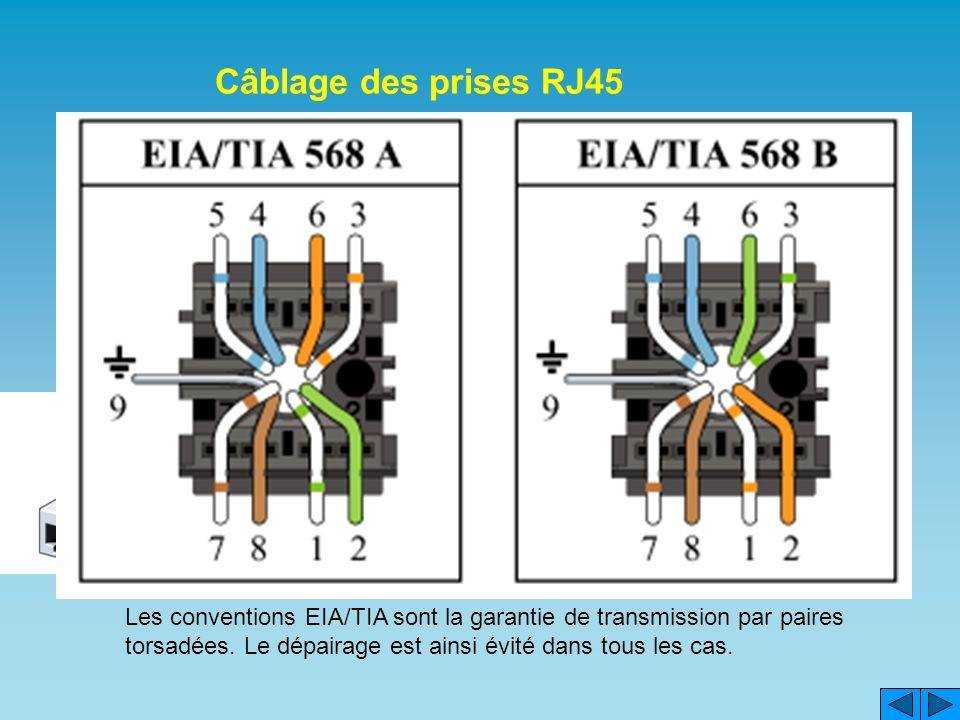

- TIA/EIA-568A — к первичному контакту разъема присоединяется бело-зеленый шнурок, следом поэтапно используются зеленые, бело-оранжевые, синие, бело-синий, оранжевые, бело-коричневый, коричневый. Данный вариант менее распространен, чем следующий.
