Марка кабеля аввг: Кабель АВВГ — технические характеристики, описание, расшифровка

Кабель АВВГ — Цена, Расшифровка, Характеристики и все Сечения

Кабель АВВГ — Цена, Расшифровка, Характеристики и все Сечения

— 0,66/1 кВ

Заказать

Содержание:

• Расшифровка
• Технические
  характеристики
• Конструкция
• Применение
• Маркировка
• Указания
  по эксплуатации
• Сечения
  и маркоразмеры
• ГОСТ
• Аналоги
• Производители

Расшифровка АВВГ

А

— алюминиевая токопроводящая жила

В

— изоляция из ПВХ пластиката

В

— оболочка из поливинилхлоридного пластиката

Г

— отсутствие защитного покрова

АВВГ-ХЛ — холодостойкое исполнение (температура эксплуатации до -60
°С)

АВВГ-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)

N — нулевая жила

Pe — жила заземления

ож — однопроволочная жила

ок — однопроволочная круглая жила

ос — однопроволочная секторная жила

мж,мп,мн — многопроволочная жила

мк — многопроволочная круглая жила

мс — многопроволочная секторная жила

Технические характеристики АВВГ

Общие характеристики

Номинальное переменное напряжение

0,66/1 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

10 диаметров кабеля (для одножильного кабеля)
7,5 диаметров кабеля (для многожильного кабеля)

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм²

Код ОКП АВВГ

3537715300

Класс пожарной безопасности

O1. 8.2.5.4

Срок службы

120 лет

Гарантийный срок эксплуатации кабеля

5 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности
при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без
предварительного подогрева

-15°С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

70 °С

В режиме перегрузки

90 °С

Предельная при коротком замыкании

160 °С

По условию невозгорания при коротком замыкании

350 °С

Указания по эксплуатации

Характеристики изоляции и оболочки

Наименование характеристики	Значение для изоляции из ПВХ	Значение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее	12. 5 Н/мм	12.5 Н/мм
Относительное удлинение при разрыве, не менее	150%
После старения
Прочность при разрыве, не менее	12.5 Н/мм	12.5 Н/мм
Отклонение* значения прочности при растяжении, не более	±25%	±25%
Относительное удлинение при разрыве, не менее	150%	150%
Отклонение значения относительного удлинения при разрыве, не более	±25%	±25%
Глубина продавливания при высоких температурах, не более	50%	50%
Водопоглощение — увеличение массы, не более	10 мг/см2	—
Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более	—	20%

*Отклонение – разность между средним значением, полученным после старения, и средним значением,
полученным до старения, выраженная в процентах последнего.

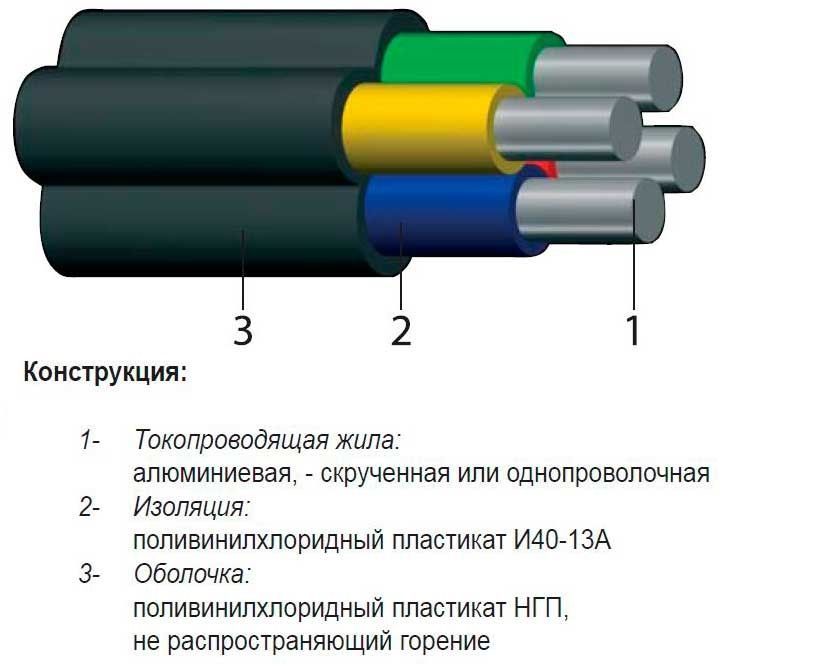

Конструкция АВВГ

1. 1. Алюминиевая токопроводящая жила
2. 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
5. 5. Оболочка из ПВХ пластиката

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с
таблицей:

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с
жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения
(нулевую или заземления) в соответствии с таблицей:

Применение АВВГ

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

Сечения и маркоразмеры АВВГ

Выбрав необходимый размер кабеля АВВГ, вы сможете уточнить значения и описание следующих
характеристик:

• вес и диаметр
• токовая нагрузка
• ток короткого замыкания
• мощность
• сопротивление
• точная конструкция
• маркировка

• АВВГ 1х2,5
• АВВГ 1х4
• АВВГ 1х6
• АВВГ 1х10
• АВВГ 1х16
• АВВГ 1х25
• АВВГ 1х35
• АВВГ 1х50
• АВВГ 1х70
• АВВГ 1х95
• АВВГ 1х120
• АВВГ 1х150
• АВВГ 1х185
• АВВГ 1х240
• АВВГ 1х800
• АВВГ 1х1000

• АВВГ 2х2,5
• АВВГ 2х4
• АВВГ 2х6
• АВВГ 2х10
• АВВГ 2х16
• АВВГ 2х25
• АВВГ 2х35
• АВВГ 2х50
• АВВГ 2х70
• АВВГ 2х95
• АВВГ 2х120
• АВВГ 2х150
• АВВГ 2х185
• АВВГ 2х240
• АВВГ 3х2,5
• АВВГ 3х4

• АВВГ 3х6
• АВВГ 3х10
• АВВГ 3х16
• АВВГ 3х25
• АВВГ 3х35
• АВВГ 3х50
• АВВГ 3х70
• АВВГ 3х95
• АВВГ 3х120
• АВВГ 3х150
• АВВГ 3х185
• АВВГ 3х240
• АВВГ 3х2,5+1х1,5
• АВВГ 3х2,5+1х2,5
• АВВГ 3х4+1х2,5
• АВВГ 3х6+1х4

• АВВГ 3х10+1х6
• АВВГ 3х16+1х10
• АВВГ 3х25+1х10
• АВВГ 3х25+1х16
• АВВГ 3х35+1х10
• АВВГ 3х35+1х16
• АВВГ 3х35+1х25
• АВВГ 3х50+1х16
• АВВГ 3х50+1х25
• АВВГ 3х50+1х35
• АВВГ 3х70+1х25
• АВВГ 3х70+1х35
• АВВГ 3х70+1х50
• АВВГ 3х95+1х50
• АВВГ 3х120+1х70
• АВВГ 3х150+1х70

• АВВГ 3х185+1х95
• АВВГ 3х240+1х120
• АВВГ 4х2,5
• АВВГ 4х4
• АВВГ 4х6
• АВВГ 4х10
• АВВГ 4х16
• АВВГ 4х25
• АВВГ 4х35
• АВВГ 4х50
• АВВГ 4х70
• АВВГ 4х95
• АВВГ 4х120
• АВВГ 4х150
• АВВГ 4х185
• АВВГ 4х240

• АВВГ 4х300
• АВВГ 5х2,5
• АВВГ 5х4
• АВВГ 5х6
• АВВГ 5х10
• АВВГ 5х16
• АВВГ 5х25
• АВВГ 5х35
• АВВГ 5х50
• АВВГ 5х70
• АВВГ 5х95
• АВВГ 5х120
• АВВГ 5х150
• АВВГ 5х185
• АВВГ 5х240

ГОСТ АВВГ

Ниже представлены государственные стандарты для АВВГ, в соответствии с которыми мы собрали
технические характеристики, представленные на данной странице.

ГОСТ 31996-2012

действующий

«ГОСТ 31996-2012 — Действующий. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия.»

с 01.01.2014 по н.в.

скачать

ГОСТ Р 53769-2010

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»

с 01.01.2011 по 01.01.2014

скачать

ГОСТ 16442-80

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0. 66; 1; 3; и 6 кВ Общие технические условия»

с 01.01.1982 по 01.01.2011

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

скачать

ГОСТ 23286-78

действующий

«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»

с 01.01.1983 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 31565-2012

действующий

«Требования пожарной безопасности»

с 01.01.2014 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01. 01.1971 по н.в.

скачать

Аналоги АВВГ

АВВГзнг-LS

с заполнением, с алюминевой жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

АВВГнг-FRLS

с алюминиевой жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности. Огнестойкий.

АВВГнг-LS-П

плоский, с алюминевой жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

АВВГзнг

с заполнением, с алюминевой жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

АВВГнг-П

плоский, с алюминевой жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

АВВГ-П

плоский, с алюминиевой жилой, изоляцией и оболочкой из ПВХ.

АВВГз

с заполнением, с алюминиевой жилой, изоляцией и оболочкой из ПВХ.

АВВГнг-LS

с алюминевой жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

АВВГнг

с алюминевой жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

Заводы-производители АВВГ

ООО «ГК Энергокомплект МФ»

ООО «Дмитров Кабель»

АО «Псковкабель»

АО «Людиновокабель»

ОАО «Щучинский завод Автопровод»

НАО «Иркутсккабель»

ООО «Завод Москабель»

ООО «Сарансккабель»

ООО «Калужский кабельный завод»

ООО «Алтайкабель»

АО «Ники»

ООО «Камский Кабель»

ОАО «Амурский кабельный завод»

ЗАО «Белтелекабель»

ООО «ВИМ-Кабель»

АО «Тверьэнергокабель»

ЗАО «МТД Энергорегионкомплект»

ООО «Томсккабель»

ООО «ТД РТ-Кабель»

АО «Сибкабель»

ООО «Сатурн-Электро»

ООО «Кабельный Завод «Алюр»»

ЧАО «Азовкабель»

ООО «КЗ «Цветлит»

АО «НП «Подольсккабель»

АО «Белэлектрокабель»

АО «Самарская кабельная компания»

АО «Электрокабель «Кольчугинский завод»

ООО «ПромЭко»

АО «Казэнергокабель»

ЗАО «Агрокабель»

ООО «Спецкомплектация»

ООО «Рыбинсккабель»

АО «Завод Чувашкабель»

ООО «Элпром»

ООО «ЭМ-кабель»

АО «Уралкабель»

ООО «УК «Кавказкабель»

ООО «ТД ЛипарКабель»

АО «Элкаб-КЗ»

ООО «Торговый Дом ЗЗЦМ-Кабель»

ООО «БРЭКС»

ООО «ВКЗ «Волга-Дон-Кабель»

ОАО «Беларускабель»

ООО «Донкабель»

АО «Кирскабель»

ООО «Коаксиал»

ООО «МКЗ»

ООО «СмолКабель»

АО «Завод «Энергокабель»

Ваша заявка на кабель АВВГ успешно отправлена.
С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация
Регистрация
Забыли пароль?

Кабель АВВГ: расшифровка и технические характеристики

АВВГ – маркировка силового изолированного алюминиевого гибкого кабеля с виниловой оболочкой. АВВГ имеет следующую расшифровку. «А» означает алюминиевую жилу. «В» характеризует ПВХ изоляцию. Второй буквой «В» маркируется поливинилхлоридная оболочка. «Г» означает отсутствие защитного покрова.

Кабель выполняет распределение и передачу электричества на разные стационарные установки переменного тока. При этом значение частоты подачи напряжения нулевое. АВВГ представляет собой проводник потребителя и источника питания. Обычно он проводится в земле, но можно использовать кабельные каналы или на открытой местности. Применение осуществляется в условиях как повышенной влажности, так и сухих. Благодаря его прочности и надёжности прокладывают электрокабель в шахтах, туннелях, трассах, магистралях.

Характеристики

Форма плоская, обозначается буквой П. Т в маркировке означает тропическое исполнение, то есть защиту от плесени и грибка. АВВГ имеет в составе токопроводящие алюминиевые жилы.

Изоляция состоит из ПВХ (поливинилхлоридный пластикат). Ее цвет чёрный, белый. На ней вытеснена маркировка. Что касается обмоток, они тоже состоят из ПВХ, разных цветов. Например, голубой свидетельствует о нулевой фазе. Жил может быть много или одна. Состав – прочная алюминиевая проволока. Сечение, которой бывает двух классов. Первый класс – от 2,5 до 240 мм. Второй тип – от 70 до 240 мм. Время применения – тридцать лет.

Способы монтажа

1. Метод закрытой прокладки

Этот способ является самым безопасным и эстетичным. Установка проводится на твердых, неогнеопасных основаниях (кирпич, бетон). Сборка делается с помощью штроб, в которые помещается АВВГ кабель, затем поверхность следует заделать. Если прокладывается на горючей поверхности нужно ещё обезопасить. Для этих целей используются короб, металлический рукав. Можно использовать другие материалы, но не поливинилхлорид. Можно применять электрокабель с повышенным уровнем огнеустойчивости. Например, АВВГнг или АВВГнгп.

2. Метод открытого прокладывания.

Разновидности кабеля АВВГ

Область применения открытого способа – трудно возгораемые поверхности или невозгораемые вовсе. Нужно учесть, что кабель, не защищённый от повреждений, поэтому необходимо закрыть электротехническими металлическими трубами. Иногда монтаж, проводится на открытой местности, например, между двумя объектами. Для этого используются коробы. Также возможно прокладывать в местах с повышенной влажностью, в таких как реки, озёра, горные местности.

Конечно, необходимо брать во внимание окружающую среду. Мощность троса обязана выдерживать тяжесть электрокабеля. Благодаря коробам ему не страшны температурные колебания, осадки. Прокладывать АВВГ под землёй не рекомендовано, в связи с отсутствием защиты от механических и физических повреждений. Температурный режим монтажа должен быть выше -15 градусов.

Разновидности кабеля

Электрокабель АВВГнг-LS

АВВГнг-LS осуществляет отдачу и разделение электрического тока в номинальную мощность 0,66 – 1 кв на стационарный объект. Своё применение АВВГнг-LS находят в установках, требующих устойчивости к горению и минимальных проявлениях при горении. Монтаж под открытым небом возможен при исключении механических повреждений, а в земле, несклонной к коррозии.

Структура

В основе АВВГнг-LS конструкции находятся:

1. Токопроводящие жилы из алюминия, из одной или несколько проволок.
2. Изоляции из поливинилхлоридного пластиката с пониженной пожароопасностью.
3. Оболочки также из ПВХ с высокой огнеупорностью.

Особенности

АВВГнг-LS может иметь вариант из одной или нескольких проводов. Сечение 2,5 – 120 мм² характерно для однопроволочной жилы. Для многопроволочных значение сечения равняется 16 – 120 мм². Расшифровка LS означает небольшой дым, то есть стойкий к огню.

Описание

Допустимое напряжение 660 вольт для кабеля 3000 вольт. Для большей мощности применяется кабель 3500 вольт. Температура рекомендуемой эксплуатации от -50 до +50 градусов. Влажность воздуха до 98 процентов.

Установка АВВГнг-LS проводится при температуре не ниже -15. Делая монтаж необходимо придерживаться радиуса диаметром равным 10 (значение одной жилы), минимальный диаметр – 7,5 (много жил).

Электрокабели АВВГнг-LS эксплуатируются с трёхфазным максимальным напряжением 0,72 кВ мощностью 0,66 кв и 1,2 кв – 1кВ.

При постоянном применении нагревание не должно превышать 70 градусов. Аварийный режим предусматривает нагревательную температуру жил до 80 градусов, продолжительно работы максимум 8 часов в день, всего кабель АВВГнг-LS рассчитан на 1000 рабочих часов. В пучках АВВГнг-LS огонь не распространяется.

АВВГнг-LS насчитывает от 1 до 5 жил. Длина кабелей может быть различной, но не менее 150 метров. Гарантия на эксплуатацию 5 лет. Время использования кабеля АВВГнг-LS 25 лет.

Электрокабель АВВГнг

Расшифровка «нг» обозначает оболочку из ПВХ с низкой горючестью.

Элементы структуры кабеля аввгнг такие же, как и у АВВГ LS. Токопроводящая жила, которая бывает однопроволочной и многопроволочной. Изоляция, состоящая из ПВХ белого, жёлтого, синего, зелёного, красного, малинового, коричневого, чёрного цвета. Слой обмотки, в состав которой входит нетканое полотно. Оболочка с повышенной огнеупорностью.

Устройство АВВГнг применяется в тех же условиях, что и АВВГ, но и во взрывоопасных зонах.

Способы контроля качества

Существуют методы проверки качественной продукции, для подтверждения соответствия, заявленным техническим характеристикам. Безусловно, самый верный способ – исследование в лаборатории.

Сначала проводится досмотр внешних особенностей. Нужно проверить соответствие числа жил, цвет, указанные в документации. Также сравнить количество проволок в каждой жиле. Проверке подлежит цельность изолирования и её крепость. Электрокабель должен быть без нарушения целостности.

Чтобы провести замеры конструкции необходимо наличие специального инструмента. Проверка электрического сопротивления может осуществляться омметром и мультиметром.

Кабель аввг и его виды обладают превосходным качеством и недорогой ценой. По своим характеристикам – это лучший проводник электрической сети. Благодаря сроку службы около 30 лет, долго и эффективно будет выполнять свои функции.

Китай AVVG, VVG, XLPE Изолированный ПВХ-оболочкой с 3-мя жилами Силовой кабель Производители и фабрика — Размеры, Цена Изолированный бронированный кабель

3. 0.6кВ~1кВ~35кВ

4.Надежное качество, лучшая цена
5.Высокая емкость, быстрая доставка

 Описание:

1. Применение для силовых сетей		на открытом воздухе и в кабельных каналах.
2. Тип	YJV/YJLV, YJSV/YJSLV, YJV32/YJLV32, YJSV32/YJSLV32, YJV22/YJLV22, YJSV22/YJSLV22.
3. Стандарты	ASTM, BS6622, IEC и т. Д.
4. Проводник	Класс 2 Странный проводник медного населения.	Полупроводниковый материал
6. Изоляция	XLPE (сшитый полиэтилен), тип GP8 по BS7655
7. Изоляционная экрана	Полупроводящий материал
8. Металлический экран	Ndividual и общий экран медной ленты до BS6622
9. Filler
9. Filler
9. Filler
9. Filler
9. Filler
9. Filler
9. Начисли
9.	10. Сепаратор	Переплетная лента
11. Послоды	ПВХ (поливинилхлорид) Тип TM1 до BS7655
12. AWA).0011 Multi-core: Steel Wire Armoured (SWA)
13. Sheath	PVC (Polyvinyl Chloride) Type TM1 to BS7655
14. Colour	Red or Black or as clients’ request
15. Рейтинг напряжения	19000/33000V
16. Температурная оценка	0 ° C до +90 ° C

Минимальный изгиб:

• . : 12 x общий диаметр
  (Одножильный 12 x общий диаметр

• и 3 жилы 10 x общий диаметр

• , где полосы расположены рядом

• с соединением или концевым соединением, при условии, что изгиб с использованием тщательно контролируется

• 9 бывшего)

Качество превыше всего, мы уделяем этому большое внимание.

Хорошее качество и конкурентоспособная цена будут вашим лучшим выбором.

Выбирайте то, что вам нравится, мы предложим вам лучшие цены.

Любые запросы или вопросы, пожалуйста, свяжитесь со мной свободно!

Shandong New Luxing Cable Co., Ltd основана в 1999 году. Штаб-квартира расположена в городе Цзинань, столице провинции Шаньдун. Уставный капитал составляет 16,5 млн долларов США. Юридический представитель Ван Сючжэнь. Наш завод расположен в зоне экономического развития Линьи, занимающей площадь более 60 акров.

Видеопоказ :

1) Информация о компании: https://youtu.be/j-bfOk2gCFY

2) Многожильный медный провод: https://youtu.be/QT-b7M9YkLw

3) Медный провод в оплетке: https://youtu.be/QT-b7M9YkLw

://youtu.be/3-fP1OOuPA4

4) Кабельный станок: https://youtu.be/h6kE4ofeiWA

5) Бронированный: https://youtu. be/Clu5e7LW_l8 6

2 ) Экструдированный ПВХ, изоляция: https://youtu.be/3c93OxsKmBw

Мы в основном производим

. Испытательное тяговое усилие)

Сертификаты

Партнер по сотрудничеству

Customer Visit

International Exhibitions

Our Team

Packaging & Shipping

   Contact us

Hot Tags: avvg, vvg, силовой кабель с изоляцией из сшитого полиэтилена с ПВХ оболочкой, 3-жильный силовой кабель, Китай, производители, завод, размеры, цена, продажа

Китайский производитель кабеля низкого напряжения, кабель среднего напряжения, поставщик кабеля управления

Домашние и строительные кабели и провода

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Кабели управления

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Кабель низкого напряжения

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/фабрика и торговая компания
	Деловой диапазон:	Электрика и электроника
	Основные продукты:	Кабель низкого напряжения , Кабель среднего напряжения , Кабель управления , Инструментальный кабель , Огонь . ..
	Зарегистрированный капитал:	51,73 млн долларов США
	Сертификация системы менеджмента:	ИСО9001:2015, ИСО14001:2015, ИСО45001:2018
	Среднее время выполнения:	Время выполнения заказа в сезон пиковой нагрузки: в течение 15 рабочих дней Время выполнения заказа в межсезонье: в течение 15 рабочих дней

Информация отмечена
проверяется
ТЮФ Рейнланд

1) О кабельной фабрике Luxing:

— Компания Shandong New Luxing Cable Co.
