Методика измерение металлосвязи: Испытание и измерение металлосвязи, как проводится проверка металлосвязи

задачи, порядок особенности, цены, расценки

Проверка металлосвязи: задачи, порядок особенности

Термин «металлосвязь» необходим для оценки качества контакта между заземляемым объектом и заземляющим устройством. При отсутствии или снижения надёжности этого типа связи металл окисляется, а переходное сопротивление увеличивается. Результатом может стать снижение эффективности заземления, которое прекращает обеспечивать достаточный уровень защиты от тока.

Основные задачи

Оценить, насколько качественным и надёжным является контакт, позволяет целый ряд специально разработанных методик.

Задачей этих испытаний является:

• контроль работоспособности проводников, с помощью которых соединяются отдельные части заземляющего устройства;
• проверка состояния изоляции элементов заземления;
• определение наличия потенциала на заземлённых элементах электрических установок.

Заниматься проверками металлосвязи обязательно должны опытные и квалифицированные специалисты электролаборатории. Критерием выбора исполнителей работ является и наличие соответствующих сертификатов, дающих право на проведение испытаний.

При обращении в нашу компанию заказчик может воспользоваться услугами сертифицированного персонала, неоднократно проверявшего металлосвязи на различных объектах.

Порядок измерений

Процесс контроля надёжности металлосвязи включает проведение внешнего осмотра каждого элемента системы защиты и электрического сочленения. Обязательному контролю подлежать и места сварки, которые требуется проверить на прочность с помощью небольшой кувалды. Для контактов в виде клемм и болтов выполняется проверка уровня затяжки и наличия видимых дефектов.

Следующий этап контроля включает проверку соединений на ощупь – нарушенные контакты, как правило, определяются по заметному нагреванию. Выявленную проблему следует немедленно устранить.

Визуальные и тактильные обследования нельзя назвать достаточно надёжными при проверке заземления – с их помощью определяется качество металлосвязи только для тех элементов, которые находятся на поверхности. Поэтому после проведения такого осмотра требуется измерить переходные сопротивления в местах сварки и других видах контактов деталей заземляющего устройства.

Обязательным этапом проверки является контроль соответствия электроустановок на соответствие требованиям нормативных документов

При его проведении используется специальная методика последовательных измерений сопротивления всех контактов. Проверяемая в ходе исследований цепь состоит из контактных клемм, на которых замыкаются РЕ-проводники и заземляющие шины электроустановок, и точек соединения с заземляющим устройством.

Уровень, с которым сравниваются значения всех измеряемых сопротивлений, указывается в нормативной документации. Привести их к допустимым показателям можно, руководствуясь таблицей 1.7.5 ПУЭ, где указаны стандарты площади проводников защитного заземления.

Особенности проверки

Измерения следует проводить с помощью специального прибора, регистрирующего значения переходных сопротивлений с погрешностью не больше 0,01 Ом. Одним из подходящих для таких целей видов измерительной техники можно назвать омметр MIC-3 и другие устройства с похожими параметрами. Например, измеритель российского производства «Вымпел» или Fluke, сборка которого ведётся в Европе и США.

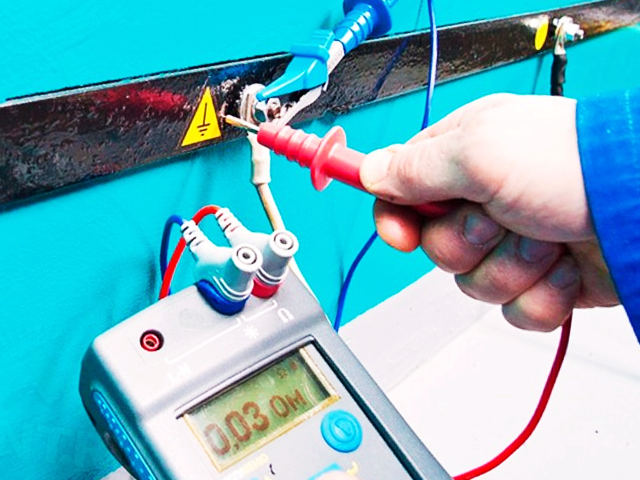

Процесс контроля металлосвязи начинается с соединения щупов измерительного прибора с точками, которые расположены по обеим сторонам проверяемого контакта. В результате этого в цепи возникает ток, значение которого пропорционально сопротивлению связи. При необходимости проверки цепи из нескольких элементов щупы соединяются с её крайними точками.

Если суммарное значение сопротивлений не превышает 0,05 Ом, значит, проверяемая цепочка соответствует нормам. Для отдельных контактов величина должна находиться в пределах 0,01 Ом. Превышение нормы говорит о наличии проблем с заземлением и необходимости их решения.  Специалисты электролаборатории ТМ-Электро выполнят проверки металлосвязи по небольшой цене и выдадут официальный документ.

Оформление документов

Завершающим этапом проверки является составление и вручение заказчику соответствующего документа – оформленного по установленным образцам протокола измерений. В нём должны содержаться такие сведения:

• информация о расположении проверяемой электроустановки;
• количество проверенных контактов заземлений;
• максимальная величина измеренного сопротивления в цепи.

Все отклонения и несоответствия (включая отсутствующее заземление) указываются в этом же документе. Протокол используется заказчиком в качестве основания для начала работы установки. При обнаружении проблем и значений, не соответствующих нормам, требуется принять все необходимые меры по исправлению ситуации – протянуть болтовые соединения, разобрать и почистить контакты, заменить или отремонтировать отдельные элементы.

При невозможности получения с помощью этих мероприятий требуемого результата рекомендуется выполнить полную замену защитного заземления.

Измерение металлосвязи — ЭТЛ «ЛИДЕР»

Заказать услугу

Одним из главных параметров электрической сети, обеспечивающим безопасность для работников, людей и обслуживающего персонала, является металлосвязь. Она представляет собой замкнутую и непрерывную систему защитных проводников, в которую входят главная и дополнительная системы выравнивания потенциалов.

Методика измерения основана на замере переходных сопротивлений всех проводников электрического тока. Величина переходного сопротивления характеризует состояние системы защиты от поражения электрическим током. Металлосвязь напрямую характеризует техническое состояние электрической цепи. Повышенное сопротивление перехода говорит о нарушении целостности перехода между объектом и заземляющим устройством.

Дефекты могут возникать в результате нескольких факторов:

— механических повреждений;

— температурного воздействия;

— окисления металла с течением времени.

Некачественный и кустарный монтаж устройств заземления приводит к разрыву соединения. В таких случаях могут возникнуть возгорания, вызванные коротким замыканием электропроводки. Это создаёт риск для безопасной эксплуатации объекта и находящегося в нём персонала.

Среди распространённых последствий нарушения металлосвязи – возникновение высокой разности потенциалов между точками. Она способна вызвать отказ оборудования и спровоцировать перегрев электропроводки с последующим возгоранием.

Проверка металлосвязи регламентируется государственными стандартами и правилами эксплуатации электроустановок потребителей. Обеспечение целостности и непрерывности электрической цепи является главным требованием для любого промышленного и жилого объекта инфраструктуры.

Согласно правил проводники необходимо соединять в единую цепь методом горячей сварки. При других способах это можно делать только в электроустановках, находящихся в наружных помещениях. В этом случает внешняя агрессивная среда не является воздействующим фактором. При монтаже болтовых соединений убеждаются в надёжности крепления, устанавливают контровочные соединения, которые предохраняют узел от самораскручивания.

Специалисты лаборатории перед проведением замеров тщательно осматривают все переходные участки электрической цепи. Сварочные стыки проверяются на надёжность методом замера переходного сопротивления. Его величина не должна превышать расчётной нормы больше, чем в 1,2 раза. Величина сопротивления контактов проводника заземления регламентирована на уровне 0,05 Ом. Превышение считается недопустимым и требует немедленного устранения.

Измерители металлосвязи «Радио-Cервис» «Е6-32» и «ИФН-300»

Специалисты используют высокоточный прибор типа «Радио-Сервис» и «ИНФ-300». Приборы проходят периодическую поверку и имеют действующие сертификаты. Работа прибора основана на методике амперметра-вольтметра.

По результатам испытаний заказчику выдаётся протокол утверждённой формы, содержащий измеренные параметры заземления, рекомендации по устранению выявленных недостатков.
