Методика проверки наличия цепи между заземленными установками и элементами заземленной установки: Проверки наличия цепи между заземлителями и заземленными элементами, между заземленными установками и элементами заземленных установок

Измерение металлосвязи | переодичность, методы, приборы для проверки

Первым пунктом регламента полного обследования электроустановок (ЭУ), рекомендуемого ГОСТ Р 50571.16.2007, предусматривается проверка наличия цепи между заземлителем и заземляемыми частями электрооборудования (металлосвязи), а также целостности СУП и элементов КУП. Кроме того, металлосвязь обязательно проверяется перед выборочным тестированием некоторых отдельных параметров установки. Например, перед испытаниями петли фаза–ноль или измерением сопротивления заземляющего устройства (ЗУ).

Содержание статьи

1. Зачем нужна диагностика металлосвязи
2. Как осуществляется проверка целостности цепи
3. Оформление результатов проверки цепей между заземлителями и электроустановками
4. Периодичность испытаний
5. Почему для проверки целостности цепей заземления следует выбрать ЭТЛ ООО «ЭНЕРГО-КОМАНД»

Зачем нужна диагностика металлосвязи

Её основная задача – выяснить надёжность гальванической связи между заземлёнными элементами электроустановок зданий и сооружений с контуром заземления. Наличие металлосвязи означает, что в случае появления потенциала на элементах металлоконструкций (наводки, КЗ) он обнулится либо произойдёт срабатывание защитных устройств. Это позволяет быстро устранять опасный для здоровья людей заряд с корпусов электроприборов, распределительных щитов, трубопроводов, оболочек кабелей и т.п.

Проведение проверок наличия цепи между заземлёнными установками помогает локализовать места её повреждений или дефектов. Они могут стать следствием монтажных ошибок, коррозионных процессов, аварий механического либо электротехнического характера.

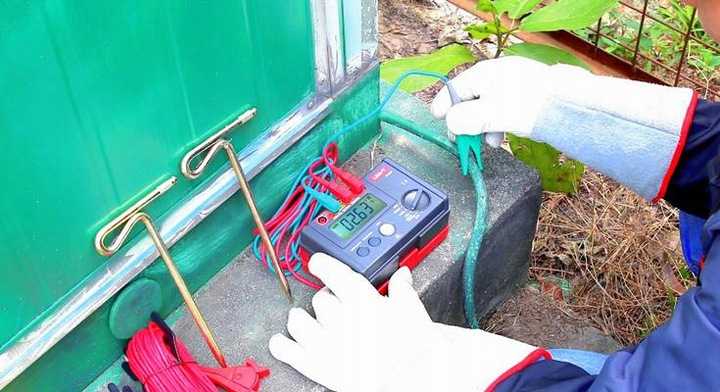

Как осуществляется проверка целостности цепи

Пред началом тестирования электроустановки на непрерывность защитных проводников она обесточивается. Сотрудниками нашей передвижной электротехнической лаборатории (ЭТЛ) принимаются меры по обеспечению безопасности работ в соответствии с нормами ПТБ.

Установить степень надёжности металлосвязи помогает контроль:

• за непрерывностью магистралей и проводок;
• за состоянием соединительных узлов, выполненных посредством сварки или болтовых креплений;
• за переходными сопротивлениями цепей, связывающих заземлители и заземляемые части ЭУ.

Качество соединительных узлов, неразрывность линий и подводок первоначально определяется с помощью визуального осмотра. Уделяется внимание их целостности и наличию коррозионных дефектов. Сварочные стыки простукиваются молотком.

Диагностические мероприятия по проверке цепи между заземлёнными установками требуют, как и прочие работы в ЭУ, строгого соблюдения инструкций по охране труда. Поэтому их проведение в дождь или при повышенной влажности воздуха запрещается!

Для переходных сопротивлений не обозначено жёстких нормативов. Тем не менее электросопротивление всей цепи металлосвязи с учётом контактов должно иметь фактическое значение не более чем в 1,2 раза выше расчетного или не превышать 0,05 Ом (ПТЭЭП, приложение 3 раздел 28.5).

Если указанные параметры не соблюдаются, то контакты подвергаются более тщательной проверке. Особое внимание уделяется соединениям заземляющих проводок с корпусами ЭУ, а также с главным заземляющим зажимом. Может потребоваться разборка и зачистка их болтовых соединений. После восстановления контактов электроизмерительная проверка цепи между заземлителями и заземлёнными элементами выполняется заново.

В установках с глухозаземлённой нейтралью с рабочим напряжением до 1000 В обязательно контролируется срабатывание защитной автоматики.

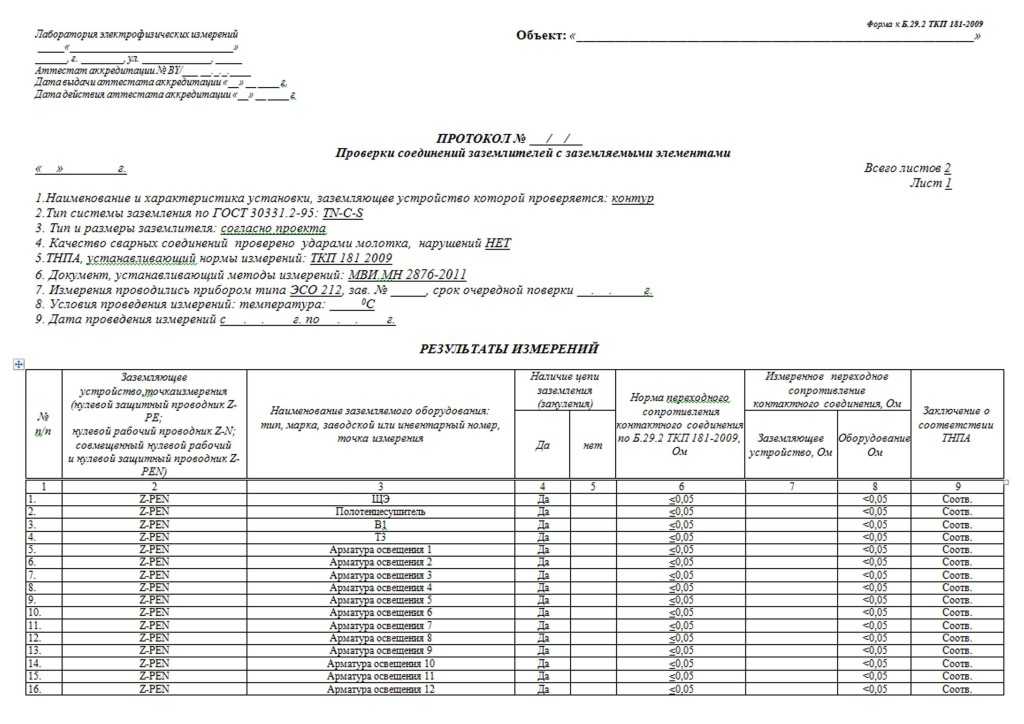

Оформление результатов проверки цепей между заземлителями и электроустановками

В процессе тестирования электрооборудования его результаты фиксируются в рабочем (лабораторном) журнале. Полученные значения сравниваются с расчётными либо нормативными данными. На их основании принимается решение о надёжности соединений и неразрывности линий ЗУ. Оно отображается нашими сотрудниками в итоговом отчёте – протоколе проверки цепи между заземлителями и заземляемыми объектами. Протокол подписывается инженерами, проводившими испытание, и начальником лаборатории.

За достоверность результатов, отображаемых в отчёте, специалисты «ЭНЕРГО-КОМАНД» несут ответственность в соответствии с законодательством РФ и требованиями Положения о передвижной ЭТЛ.

Периодичность испытаний

Требованиями ПТЭЭП (п. 2.7.13) проверка наличия цепи между заземлёнными установками и элементами заземлённой установки определяется как составляющая диагностических мероприятий по обследованию ЗУ. В свою очередь, такая диагностика может быть этапом плановых электротехнических измерений в электроустановке. В этом случае периодичность её проведения согласовывается графиком ППР (планово-предупредительных работ) по предприятию. При составлении графиков учитывается рекомендуемая частота проверок:

• для общественных, административных и прочих объектов с обычным режимом эксплуатации – не реже 1 раза в 3 года;
• для объектов с опасными или особыми условиями эксплуатации ЭУ – ежегодно.

Внеочередная проверка цепи заземления может потребоваться:

• для выполнения предписания инспектирующих организаций, например МЧС или Ростестехнадзора;
• по причине возможного изменения параметров ЗУ после окончания его реконструкции, ремонта либо выявления признаков разрушения.

Почему для проверки целостности цепей заземления следует выбрать ЭТЛ ООО «ЭНЕРГО-КОМАНД»

Электрооборудование, регулярно проверяемое силами наших специалистов, исправно работает на объектах многих известных компаний Московского региона и за его пределами. С нами сотрудничают TELE 2, ADIDAS, ROY ROBSON, ЭКО КУХНИ, ТЕЛЕКОМ ПРОЕКТ (полный список смотрите здесь). Высокому уровню доверия способствует гарантируемое нами качество выполняемых работ, достигаемое благодаря:

• участию в обследованиях ЭУ персонала «ЭНЕРГО-КОМАНД» с соответствующей электротехнической квалификацией. Диагностика выполняется бригадой, состоящей минимум из 2 специалистов, имеющих группы по электробезопасности не ниже 3-й;
• использованию для измерения сопротивления металлосвязи современных сертифицированных приборов и приспособлений. Например, таких, как многофункциональный цифровой измеритель Eurotest и электронный тестер влажности Метео-10;
• строгому соблюдению технического регламента, в том числе учёту указанных в нём факторов, искажающих результат. Так, все замеры осуществляются при температуре воздуха не ниже 00С и не выше +400С (оптимальный диапазон – +10…+300С) и только в светлое время суток. Учитывается также влияние на работу лабораторного оборудования и обследуемых ЗУ магнитных полей – приборы либо отдаляются от источников помех, либо эти источники отключаются.

Кроме того, испытание непрерывности защитных проводников выполняется нами по ценам не выше среднерыночных. При этом они могут быть дополнительно снижены благодаря использованию некоторых скидок или индивидуальных договорённостей с заказчиком.

Узнать цену

Проверка цепи между заземлителями и заземленными элементами

Получите бесплатную консультацию строительного эксперта

Или позвоните по телефону +7 (499) 381 88 03

Оглавление

Эксплуатация силовой кабельной линии связана с повышенной опасностью для потребителя, в случае возникновения разрыва, короткого замыкания или наступления другой аварийной ситуации. Чтобы избежать проблем при использовании, сразу после монтажа, а также после регламентного периода, начала эксплуатации, проводятся испытания кабельной продукции электролабораторией. Одним из наиболее ответственных элементов токопроводящей цепи считается защитное оборудование, для обеспечения бесперебойной работы которого назначается проверка цепи между заземлителями и заземленными элементами.

Что такое экспертиза цепи между заземлителями и заземленными элементами

Проверка наличия цепи между заземлителями – это такой вид испытаний электротехнической продукции, в процессе которого выявляются нарушения при снятии заряда с корпуса оборудования. Как правило, обследованию подвергаются все металлические детали промышленных установок, электрических щитов, установленных на вводе, а также бытовых приборов и силовых розеток.

Назначение испытаний

Проверка соединений заземлителей с заземляемыми элементами осуществляется для обеспечения безопасной эксплуатации оборудования и достижения следующих целей:

• Инспекция неразрывности кабелей заземляющего контура между силовыми установками, находящимися под напряжением и металлическими деталями их корпуса.
• Анализ мест сопряжения заземлителей с общей кабельной цепью на предмет выявления нарушений клеммных, болтовых или обжимных сопряжений.
• Проверка оплавления, окисления или физического износа контактов в результате воздействия агрессивной окружающей среды.
• Анализ качества сварных соединений промышленных агрегатов, посредством приложения механической импульсной нагрузки.
• Инспекция корректности сборки фазных и нулевых кабелей, при подключении силового оборудования.

Проверка наличия цепи между заземлителями и заземляемыми элементами осуществляется силами аккредитованной электролаборатории, имеющей соответствующий сертификат СРО, располагающей необходимым метрологическим оборудованием и штатом высококвалифицированных экспертов, располагающими допусками к осуществлению операций рассматриваемой категории.

Общие сведения о видах испытаний

Испытания проводятся в строгом соответствии с требованиями ПУЭ, которые регламентируют последовательность этапов, а также алгоритмы каждого вида обследования с применением специализированных инструментов. Все используемые на практике методы инспекции заземлителей подробно описываются ниже.

К защитным РЕ-проводникам

Для обеспечения безопасности при эксплуатации силовых электроустановок, в цепь включается защитный проводник PE, который выполняет ряд важных функций:

• Предотвращает пробой по корпусу электроустановки, что исключает поражение потребителя разрядом электрического тока.
• Данный элемент соединяет открытые проводники, на которых существует риск возникновения заряда.
• PE-проводник используется не только для соединения открытых металлических поверхностей, но также периферийного оборудования, включённого в цепь.
• Главная функция данного кабеля заключается в обеспечении непрерывной связи с заземляющими устройствами, по которым заряд равномерно распределяется, по заземлителю.

При проведении проверки наличия цепи, эксперт анализирует не только равномерность распределения электротока по проводнику, целостность, сопротивление изоляции, но также и корректность сопряжения нулевого кабеля с глухозаземлённой нейтралью в трёхфазных трансформаторах.

К совмещенным нулевым защитным и нулевым рабочим РЕN-проводникам

Меры по обеспечению защиты электроустановок также достигаются путём создания универсальной схемы заземления. Её суть состоит в совмещении нулевого PE-проводника, подробно описанного выше и рабочего нейтрального кабеля N. В результате сборки такой схемы, получается единый PEN-проводник, при испытаниях которого выполняются следующие регламентные требования:

• Данная схема работает исключительно для трёхфазных кабельных линий, если они не являются периферийным ответвлением от высоковольтной сети к стандартным бытовым потребителям.
• Как правило, PEN-проводники интегрируются в сети с номинальным напряжением до 1000В.
• При проверке наличия цепи между заземляющими устройствами, осуществляется инспекция корректности подключения. PEN-проводник должен быть проложен единой независимой изолированной жилой без подключения к нему периферийных токопроводящих устройств.
• PEN-кабель используется при соединении токопроводящих элементов оборудования во время организации системы уравнивания потенциалов.
• Инспекция данных кабельных линий подразумевает проверку фактической площади сечения сердечника и сопоставление её значения с минимально допустимыми нормируемыми параметрами.
• PEN-кабеля должны отвечать требованиям ПОТЭУ и ПУЭ на предмет минимального сечения, сопротивления изоляции и токопроводящих свойств. Рассматриваемые токопроводящие элементы должны полностью отвечать правилам для устройства как защитных, так и нулевых рабочих кабелей.
• Все PEN-элементы должны быть покрыты диэлектрической изоляцией, толщина и сопротивление которой полностью соответствует параметрам фазных силовых кабельных линий.

Проверка цепи между заземлителями и заземляющими устройствами при подключении PEN-проводника подразумевает инспекцию обжимных элементов в случае их разделения на нулевой и защитный кабели.

К проложенным в земле заземляющим проводникам

На данном этапе, при проведении проверки наличия цепи между заземлителями и заземляющими устройствами, определяется фактическое сечение токопроводящих элементов, проложенных в земле для их дальнейшего сравнения с таблицей ПУЭ №1. 7.4:

Приведённая выше таблица наглядно показывает минимально допустимые габариты и площадь сечения каждого заземляющего кабеля.

К заземляющим проводникам, подключаемым к главной заземляющей шине сооружений

Если токопроводящая жила подключается к главной заземляющей шине, при проведении испытаний, согласно регламентным требованиям, эксперт также проверяет её сечение. П. 1.7.117 Правил Устройства Электроустановочных изделий нормирует следующие численные показатели, в зависимости от материала сердечника кабеля с расчётным напряжением не выше 1000В:

• Для медной сплошной или составной жилы – не менее 10 мм².
• Для алюминиевой жилы, обладающей более высоким сопротивлением – от 16 мм².
• Стальные кабеля не отличаются эффективностью и повышенной электропроводностью, в связи с чем минимальная площадь заземляющего проводника должна быть не менее 75 мм².

Если данное требование не выполняется, при написании заключения, уполномоченное лицо выдаёт предписание о необходимости замены кабельной линии.

К проводникам системы уравнивания потенциалов сооружений

При организации схемы уравнивания потенциалов, согласно нормативам, поперечный профиль каждого кабеля должен иметь площадь не менее 50% от заземляющего защитного провода силовой электроустановки в цепи.

В ходе проведения проверки наличия цепи между заземлителями и заземляемыми элементами, необходимо учитывать требования ПУЭ п. 1.7.137, в частности:

• Сечение медных жил в системе уравнивания потенциалов должно быть не менее 6 мм².
• Алюминиевые кабели – от 16 мм² и более.
• Стальные сердечники – не менее 50 мм².
• Если в цепи соединяются от двух и более проводников для основного электрооборудования, защитный кабель в системе уравнивания потенциалов должен иметь площадь не менее, чем наиболее тонкий элемент заземления.

При проведении инспекции, замеряется сечение каждого провода, после чего эксперт заносит сведения в протокол и сопоставляет с регламентными требованиями. В случае несоответствия данных показателей, выдаётся соответствующее предписание о невозможности нормальной эксплуатации электроустановочного изделия.

Наименование и характеристика измеряемой величины

При выполнении проверки наличия цепи в заземлителях, измерению подлежат следующие базовые параметры, в соответствии с требованиями действующих регламентов:

• Сопротивление в местах сварных, клеммных или обжимных соединений кабельных линий.
• В соответствии с требованиями ведомственных регламентов ПТЭЭП п. 28.5, если величина сопротивления переходного участка цепи составляет не более 0,05 Ом, то такое изделие считается пригодным к нормальной эксплуатации.

Помимо численных показателей, обследованию также полежит внешний вид сопряжения, на предмет наличия окислений, следов обугливания или выгорания контактов.

Метод измерений

Проверка наличия цепи и нормируемой величины сопротивления осуществляется, согласно следующей методике:

• Анализ прочности сварных соединений на предмет отсутствия трещин, расслоений.
• При определении прочности сварки допускается использовать рентген-аппарат, а также молоток с массой бойка от 1000 г для проверки качества металла шва методом импульсного воздействия.
• При определении площади профиля токопроводящей жилы применяют стандартное метрологическое оборудование, геометрические формулы.

Для успешного завершения инспекции, необходимо испытать несколько участков с фиксацией полученных показателей для каждой итерации.

Состав и описание используемых при измерении приборов

Инструментальный контроль, который сводится к определению сопротивления в местах сопряжения заземляющих кабелей, чаще всего, осуществляется универсальными прибором ИФН-300, которым располагает каждая аттестованная электролаборатория. Перед началом испытаний, устройство переводится в режим омметра. Метрологическое оборудование имеет следующие технические характеристики, функциональные особенности:

• Высокая амплитуда измерений – от 0,01 до 1000 Ом.
• Минимальная ошибка определения сопротивления – не более 0,03R + 3 e.м.р.).
• Параметры силы тока не превышают 200 мА.
• При измерении постоянного электротока для кабельных линий с сопротивлением, не превышающим 10 Ом, напряжение варьируется в диапазоне от 9В до 12В.
• Сопротивление определяется, согласно классическому закону Ома, после замера напряжения на нужной кабельной жиле, при постоянной силе тока.
• Устройство снабжено удобной функцией корректировки нулевых значении, что минимизирует возможную погрешность при обследовании.
• Современное метрологическое оборудование оснащается удобной функцией беспроводного обмена данных с компьютером.

Перед началом испытаний, лаборант обязан предоставить поверочный сертификат на применяемый прибор с указанием даты последнего контроля. Если такого документа не имеется, результаты проверки считаются недействительными.

Порядок проведения измерений

В ходе измерения сопротивления, эксперт выполняет следующую последовательность действий:

• На приборе выбирается режим измерения Rm.
• Контроль начинается после запуска оборудования, нажатием кнопки Rx.
• Устройство присоединяется к цепи, согласно схеме, указанной в руководстве по эксплуатации.
• Каждый численный показатель, который высвечивается на индикаторе в течение 20 секунд, автоматически записывается в память прибора.
• При сбое в результатах необходимо произвести коррекцию нуля.
• Оборудование попеременно присоединяется к каждому новому кабелю, после чего замеры проводятся, согласно описанному выше алгоритму.
• Если сопротивление в переходных местах превышает 1 Ом, показания на экране блокируются, после чего прибор подлежит перезагрузке.

При проведении нескольких испытаний подряд, каждые показатели должны быть замаркированы, согласно номеру протокола для конкретной кабельной линии.

Требования к безопасному проведению работ

При заключении договора с электролабораторией, в целях обеспечения требуемой техники безопасности, лаборант обязан предпринять следующие действия:

• Уведомить балансодержателя или собственника участка кабельной сети о предстоящем визите, времени проведения мероприятия, а также о составе персонала, допущенного к производству работ рассматриваемой категории.
• В свою очередь, балансодержатель обязан предоставить письменное разрешение на работу, так как испытания сопровождаются временным отключением силовой кабельной сети, о чём необходимо уведомить каждого абонента.
• Все уполномоченные лица, принимающие участие в процессе испытаний, обязаны пройти вводный инструктаж и расписаться в журнале техники безопасности, строго до начала проверки.
• Перед проведением экспертизы, все участники инспектируют кабельную сеть, анализируют особенности подключения электроприборов, проверяют наличие заземления и другие рабочие параметры.
• Каждый эксперт обязан предъявить копию действующего удостоверения, свидетельствующего об успешном прохождении аттестации, наличии специальных знаний.

Собственники электрической сети, в свою очередь, должны подготовить рабочее место для лаборантов и обеспечить их доступом к каждому прибору, участку кабельных линий.

Требования к квалификации персонала

Персонал, который задействован в проведении испытаний заземлителей, обязан пройти плановую аттестации, в строгом соответчики с регламентными требованиями.

Следует учесть, что удостоверения имеют ограниченный срок действия. Перед заключением договора необходимо удостовериться, что квалификация эксперта останется актуальной, вплоть до оформления и передачи технического отчёта.

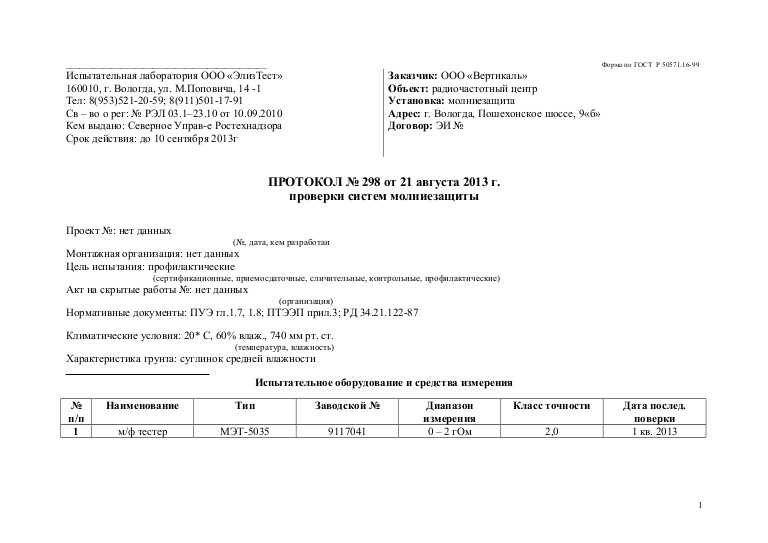

Обработка и оформление результатов измерений

По результатам измерений, а также проверки цепи между заземлителями с заземляющими элементами, экспертный орган оформляет и передаёт заинтересованному лицу следующие виды официальных документов:

• Дефектную ведомость по результатам осмотра целостности изоляции, сопряжений кабельной линии.
• Протоколы измерения сопротивления.
• Ведомости с реальными площадями сечения заземлителей.
• Технический отчёт с указанием сертификатов метрологического оборудования, а также сопоставлением реальных, нормируемых показателей.
• Выводы и рекомендации по результатам проведённой экспертизы.

Ответственные за проверку лица, после выдачи заключения, принимают на себя полную ответственность за последующую безопасную эксплуатацию электроустановочных изделий, до следующей регламентной инспекции.

Заключение

Проверка цепи между заземляющими элементами кабельных линий – это обязательное профилактическое мероприятие, которое осуществляется для обеспечения безопасности эксплуатации электроустановок. Работа проводится в строгом соответствии с ПУЭ, с использованием поверенного метрологического оборудования. По результатам испытаний составляются протоколы, оформляется технический отчёт, в основу которого ложатся численные показатели измерений, а также их сравнение с минимально допустимыми параметрами.

Оставьте заявку на получение бесплатной консультации
с экспертом компании

Строительный эксперт компании «Технадзор77» даст бесплатную консультацию
в офисе или по телефону, а также сориентирует по стоимости.

Испытания заземления при обслуживании электрооборудования: что, почему и как

Электрические цепи имеют отдельную цепь заземления, которая обеспечивает альтернативный низкоимпедансный путь для безопасного прохождения электричества к земле в случае случайного физического контакта . Наземные испытания используются для измерения производительности этой цепи и проверки ее соответствия требованиям.

Важность наземных испытаний

Наземные испытания бывают двух основных типов: испытания во время строительства объекта и плановые испытания, чтобы убедиться, что система заземления работает так, как она предназначена.

Оба типа важны по ряду причин:

• • Система с неисправным заземлением может привести к катастрофическим потерям данных, оборудования и даже человеческих жизней в случае электрических неисправностей.

• • Оборудование, работающее без надлежащего заземления, может быть подвержено скачкам и скачкам напряжения, которые могут его повредить.

• • Чувствительное оборудование склонно неправильно обрабатывать данные или вообще их терять при потере заземления.

• • Периодические неисправности из-за плохого заземления могут создать целый ряд проблем, от случайных ударов до отказов, которые трудно точно определить.

• Накопление поверхностного статического электричества может вызвать удары, которые легко принять за внутренние неисправности. Это приводит к ненужному и дорогостоящему ремонту или замене деталей.

Как проводить наземные испытания

Прежде чем приступить к тестированию цепи заземления, необходимо уяснить несколько основных моментов:

Методы проведения испытаний заземления проверка безопасности заземления. Какой бы из них вы ни придерживались, ключевые компоненты одинаковы, такие как заземляющие соединения и стойки. Их следует тщательно проверять как минимум ежегодно на наличие таких проблем, как коррозия, которая может увеличить сопротивление.

Для проверки сопротивления заземления обычно используются четыре метода:

1. Испытание на удельное сопротивление грунта

   Это наиболее часто используемый метод для проверки недавно установленных систем заземления. Почва имеет много слоев, что может привести к сильному колебанию сопротивления. Удельное сопротивление грунта можно проверить с помощью тестера сопротивления грунта.

   • Устройство имеет 4 соединительные линии, каждая из которых подключается к разъему заземления.
   • Они располагаются на равном расстоянии друг от друга по прямой линии на расстоянии не менее трех их длин друг от друга.
   • Между крайними стержнями генерируется известный ток, и вычисляется падение потенциала между внутренними стержнями.
   • Падение потенциала используется для расчета сопротивления грунта по закону Ома (V=IR).

   Помимо профиля почвы, существует множество других факторов, которые могут влиять на местное удельное сопротивление почвы. Чтобы убедиться, что конфигурация подходит, вам следует изучить территорию и разработать профиль территории. Для этого нужно много раз провести замер сопротивления грунта, расставив вехи в разных направлениях, и проверить удельное сопротивление на разной глубине.

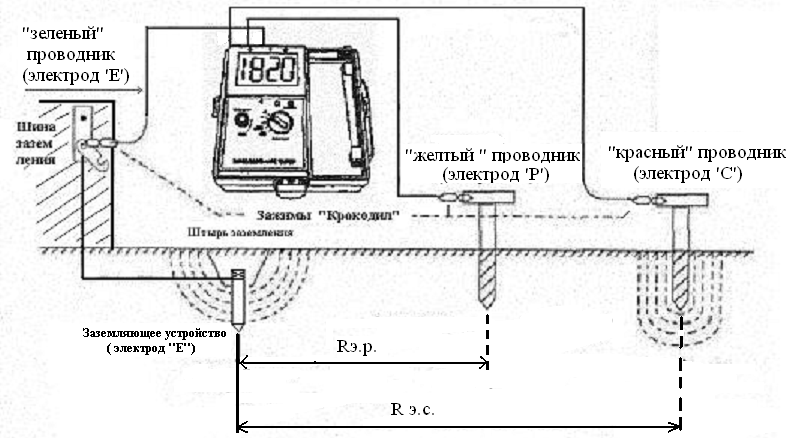

2. Падение потенциала

   Метод падения потенциала обычно используется для тестирования отдельных стержней заземления или систем заземления в целом. Он измеряет их способность рассеивать электричество:

   • Проверяемый кол сначала отключается от системы.
   • Испытательный прибор подключен к отсоединенному стержню, который теперь называется заземляющим электродом.
   • Два других стержня заделаны на одной линии с первым электродом (внешний и внутренний стержень).
   • После того, как тестер заземления был подключен к двум стержням, через внешний стержень и заземляющий электрод подается известный ток.

   Расстояние между внешними и внутренними стержнями зависит от длины электродов. Вы можете обратиться к руководству или таблице, чтобы проверить, как вы должны установить ставки.

3. Безэлектродный

   Используя безштыревой метод измерения сопротивления заземления, можно исключить опасность отсоединения электродов и не нужно искать подходящие места для тестовых штырей:

   • Безэлектродное тестирование можно проводить практически в любом месте, что делает его очень удобным.
   • Зажимы устанавливаются рядом с соединительным кабелем или заземляющим электродом.
   • Известный ток пропускается через один из зажимов и измеряется на другом.

   Тестер заземления вычисляет сопротивление контура заземления. Однако, если есть только один путь для передачи электричества на землю, безэлектродное тестирование не сработает.

4. Селективный

   Этот метод во многом похож на наземные испытания с использованием теста падения потенциала. Однако это намного безопаснее, так как не нужно отключать заземлитель от площадки:

   • Токоизмерительные клещи размещаются рядом с заземляющими электродами, что эффективно устраняет эффекты, создаваемые параллельными сопротивлениями.
   • Внешний и внутренний электроды подключаются так же, как и при испытании на падение потенциала.
   • Тестер подключен к токоизмерительным клещам и к обоим стержням.

Электрическое заземление защищает как оборудование, так и человеческие жизни, поэтому абсолютно необходимо убедиться, что оно выполнено правильно и регулярно проверяется. Самая лучшая в мире система заземления будет бесполезна, если она не сможет достичь заземления с низким импедансом, что делает наземные испытания еще более важными.

D&F Liquidators

D&F Liquidators уже более 30 лет обслуживает потребности в электротехнических строительных материалах. Это международный информационный центр с помещением площадью 180 000 квадратных метров, расположенным в Хейворде, Калифорния. Он хранит обширный перечень электрических разъемов, фитингов для кабелепроводов, автоматических выключателей, распределительных коробок, проводов, защитных выключателей и т. д. Он закупает электроматериалы у первоклассных компаний по всему миру. Компания также имеет обширный ассортимент электротехнической взрывозащищенной продукции и современных электросветотехнических решений. Покупая материалы оптом, D&F имеет уникальную возможность предложить конкурентоспособную ценовую структуру. Кроме того, он способен удовлетворить самые взыскательные требования и отправить материал в тот же день.

Заземление и соединение | Электрическая безопасность прежде всего

Если вы вносите изменения в электроустановку, ваш электрик должен проверить (наряду с другими вещами), что имеющиеся у вас устройства заземления и соединения соответствуют требуемым стандартам.

Это связано с тем, что безопасность любой новой работы, которую вы выполнили (даже небольшой), будет зависеть от устройств заземления и соединения.

Что такое заземление?

Если в вашей электроустановке возникла неисправность, вы можете получить удар электрическим током, если прикоснетесь к металлической детали под напряжением. Это потому, что электричество может использовать ваше тело как путь от живой части к земной части.

Заземление используется для защиты от поражения электрическим током. Это достигается за счет обеспечения пути (защитного проводника) для протекания тока короткого замыкания на землю. Это также приводит к тому, что защитное устройство (автоматический выключатель или предохранитель) отключает подачу электрического тока в неисправную цепь.

Например, если плита неисправна, ток неисправности течет на землю через защитные (заземляющие) проводники. Защитное устройство (предохранитель или автоматический выключатель) в щитке отключает электропитание плиты. Теперь плита защищена от поражения электрическим током любого, кто к ней прикоснется.

Что такое склеивание?

Склеивание используется для снижения риска поражения электрическим током для любого, кто может коснуться двух отдельных металлических частей в случае неисправности где-либо в электроустановке. Подключая соединительные проводники между отдельными частями, он снижает возможное напряжение.

Обычно используются следующие типы склеивания: основное склеивание и дополнительное склеивание.

Дополнительные советы

Электрик даст вам совет, если ваше заземление или соединение необходимо улучшить по соображениям безопасности.

Мы настоятельно рекомендуем вам использовать электрика, зарегистрированного в утвержденной правительством схеме, для выполнения любых электромонтажных работ, которые вам нужны.

Для получения подробной информации о том, как найти зарегистрированного электрика, нажмите здесь.

Определения

Склеивание —  Способ снижения риска поражения электрическим током.

Проводники — Провода, по которым проходит электричество.

Потребительский блок — Блок предохранителей, который используется для контроля и подачи электроэнергии по всему дому. Обычно он содержит главный выключатель, предохранители или автоматические выключатели и одно или несколько устройств защитного отключения (УЗО).

Ток — Течет электричество.

Земля — ​​ Соединение с землей.

Заземление — Способ предотвращения поражения электрическим током.

Электромонтаж — стационарная система электропроводки.

Живой — Активный (есть электричество).

Основное соединение — Зеленые и желтые проводники, соединяющие металлические трубы (газовые, водяные или масляные) изнутри здания с главным заземляющим зажимом электроустановки. Главные соединительные соединения также могут быть выполнены снаружи здания, например, если полузакрытая коробка газового счетчика установлена ​​снаружи и нет возможности установить соединение с трубопроводом газовой установки внутри помещения.

Главная клемма заземления — Там, где заземляющий и соединительный проводники соединены вместе.

Устройства защитного отключения (УЗО) — Чувствительное коммутационное устройство, отключающее цепь при обнаружении замыкания на землю.
