Монтаж подстанции: Монтаж трансформаторных подстанций | Территориальная сетевая организация

Монтаж трансформаторных подстанций | Территориальная сетевая организация

Современная трансформаторная подстанция представляет собой целый комплекс сложного электронного оборудования, которым та или иная установка комплектуется в соответствии с заранее утвержденным проектом. При разработке проекта учитываются особенности эксплуатации будущей установки, которые во многом зависят от климатических условий, преобладающих в той или иной местности. Так, например, ввиду существующих эксплуатационных ограничений установка может оснащаться либо системой кондиционирования, либо системой подогрева силовых трансформаторов.

Установка трансформаторной подстанции в соответствии с действующими правилами – это задача, решение которой обязательно должно опираться на особенности местных грунтов. Так, по результатам геолого-разведывательных мероприятий для силовой электрической установки подбирается подходящий тип фундамента КТП, который закладывается в проект на стадии его разработки.

Монтаж трансформаторной подстанции – это процедура, исполнение которой доверяется, исключительно, квалифицированному персоналу, способному выполнять монтажные работы при любых погодных условиях. Не зависимо от степени удаленности будущей подстанции от действующих высоковольтных ЛЭП, сотрудниками монтажной компании должны быть приняты все меры для обеспечения безопасности во время проведения электромонтажных работ. Речь идет о мерах, соответствующих требованиям актуализированной редакции правил ПУЭ. Первое условие, обеспечивающее соблюдение представленного требования, состоит в создании возможностей для проведения электромонтажных работ при отключенной высоковольтной ЛЭП.

Монтаж трансформаторов допускается производить в помещении, где расположены основные потребители электрического тока. Такой способ установки практикуется в случае отсутствия возможностей для установки выносных трансформаторных подстанций (например, во время электрификации торговых павильонов, развлекательных центров и. т. д.).

Сборка трансформаторной подстанции и установка силовых трансформаторов завершается монтажом кабельных линий. Далее идут пусконаладочные работы, включающие в себя осуществление следующих мероприятий:

• проверка кабельных линий;
• проверка силовых трансформаторов на предмет работоспособности;
• проверка целостности шинных мостов и приборов для учета энергопотребления.

Первый запуск электроустановки производится с разрешения электролаборатории и подразумевает проверку работоспособности оборудования на холостом ходу. Если проверка прошла успешно, тогда на трансформаторную подстанцию подается напряжение.

Перечень дополнительных работ, связанных с монтажом силового трансформатора:

В связи с тем, что трансформаторная подстанция может находиться на некотором удалении от объектов энергопотребления, монтаж трансформатора очень часто подразумевает выполнение сопутствующих работ:

• монтаж кабельных линий;
• монтаж воздушных и подземных ЛЭП;
• установку муфт;
• сопутствующие работы, связанные с высоковольтным монтажом.

Монтаж трансформатора

На сайте компании ООО «Центр Энергетических Решений и Инноваций» вы можете ознакомиться с перечнем услуг, оказываемых нашей организацией. Среди них вы найдете услуги, связанные с монтажом и ремонтом силовых трансформаторов в любом регионе РФ. Не зависимо от сложности предстоящих работ, мы гарантируем своим клиентам оперативное выполнение поставленной задачи и отсутствие проблем в процессе дальнейшей эксплуатации трансформаторов. Мы работаем со следующими видами трансформаторов:

• с мачтовыми;
• с комплектными;
• с закрытыми.

Монтаж мачтовых трансформаторов

Отличительная черта мачтовых подстанций состоит в том, что все они монтируются на открытых площадях, причем для их установки используются специальные конструкции. Мачтовый трансформатор, как правило, является тупиковой электроустановкой, имеющей мощность – 25…250 кВА. Запитываются мачтовые трансформаторы через воздушные ЛЭП, причем дальнейшее распределение электроэнергии идет как по воздушным, так и по подземным линиям.

В состав мачтовой подстанции входят следующие элементы:

• опоры;
• вводные изоляционные элементы;
• предохранительные разъединяющие устройства;
• трансформатор;
• ограничители перенапряжения;
• устройства низкого напряжения;
• силовые провода;
• заземляющие контуры;
• защитные экраны.

Монтаж комплектного трансформатора

Следует различать два вида комплектных трансформаторных подстанций: КТП и КТПН. Буква «Н» в аббревиатуре означает, что установка имеет уличный тип исполнения. Комплектные ТП рассчитаны на разные рабочие мощности, и в зависимости от этого показателя их подразделяют на несколько категорий:

• наружные КТП – имеют мощность – 25…400 кВТ;
• промышленные КТП – имеют мощность – 160…250 кВТ;
• КТП, имеющие специализированное предназначение.

Монтаж закрытых ТП

Закрытые подстанции принято подразделять на следующие разновидности:

• примыкающие ТП – установки, которые примыкают к основному зданию;
• закрытые (встроенные) подстанции – находятся в пределах внешнего очертания основного здания;
• внутрицеховые – размещаются во внутренних площадях производственных помещений.

Стоимость монтажных работ, осуществляемых нашей компанией, зависит от сложности проектного решения и от марки производителя электрооборудования.

Как установить трансформаторную подстанцию | ЭнергоЦентр

Трансформаторные подстанции (ТП) играют ключевую роль в системе электроснабжения. Они обеспечивают доставку электроэнергии до конечного потребителя.

Процесс передачи электричества напрямую от поставщика не позволяет обеспечивать нужное напряжение в 220В или 380В. Для этого и применяются ТП, которые обеспечивают поступление электроэнергии, ее преобразование до требуемых параметров и распределение всей массы ресурсов между пользователями.

Качество установки оборудования сказывается как на работоспособности всей цепи в месте нахождения ТП, так и на полноте доставляемой электроэнергии до конечного потребителя. Поэтому монтаж устройства в обязательном порядке выполняется квалифицированными электриками.

Установка проводится по следующему алгоритму:

• создание плана ТП;
• подготовка фундамента;

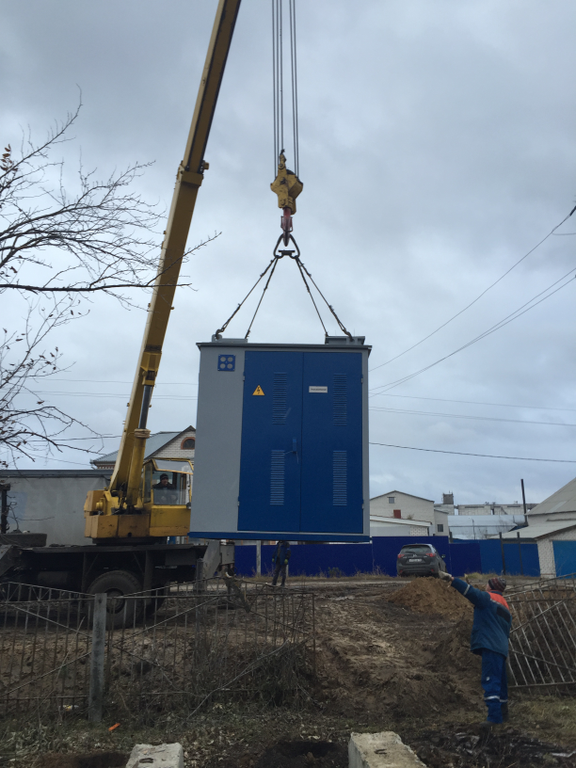

• монтаж КТП на подготовленное основание;
• установка секций и соединение с внешними кабелями;
• конфигурирование оборудования;
• проверка точки;
• официальная сдача специалисту контролирующего органа;
• пуск и сдача оборудования компании, которая продолжит обслуживание точки.

Работы по монтажу всегда начинаются с создания проекта будущей точки. Порядок организации плана в большинстве случаев индивидуален. Это обусловлено различными требованиями к установке оборудования в зависимости от его вида.

На этом этапе устанавливаются участки, где будут вырыты траншеи для точек заземления и укрытия кабелей, а также место для основания. Для организации последнего потребуется подготовить фундамент или стойки-основания. Затем, устанавливаются металлоконструкции портала ТО.

Следующий шаг — конфигурирование будущей трансформаторной подстанции. Для этого формируется система высоковольтного оборудования и устанавливается цепь изоляторов. Дополнительно крепятся стойки молниеотвода, трансформаторы и разрядники. После монтажа всей аппаратуры проверяется прочность крепления всех элементов, болты еще раз подтягиваются.

Для пусконаладки оборудования приглашается специалист. Это обусловлено необходимостью заполнения ряда официальных актов и документов в рамках действующего законодательного регулирования. В дальнейшем эти документы будут предоставляться специалисту принимающего органа вместе с документацией изготовителя ТП. Поэтому неправильное составление акта может стать причиной отказа в воде в эксплуатацию.

Завершается установка трансформаторной подстанции вызовом специалистов Ростехнадзора для принятия ТП, установки пломбы и выдачи документов на ввод в эксплуатацию. После получения актов контролирующего органа ТП можно сдавать обслуживающей организации.

Требования к установке трансформаторных подстанций

Условия установки и расположения зависят от типа выбранной системы.

• Место будущей ТП определяется по ее виду.
• Внешние пристраиваются вплотную к наружной стене объекта.
• Встроенные располагаются внутри здания в отдельном помещении.
• Наружные чаще всего устанавливаются на опорах: столбовые монтируются прямо на линию электропередач, мачтовые — на заранее подготовленных опорах с возможностью беспрепятственного доступа для обслуживания.

Конкретный тип ТП выбирается не по удобству установки, а в большей степени по уровню нагрузки. Важно учитывать требования, связанные с безопасной эксплуатацией точки, соблюдением строительных норм и правил, производственной практичностью. Уделяется внимание погодным условиям и предельным температурным параметрам в конкретной местности.

Где разместить трансформаторную подстанцию

Главные понижающие ТП устанавливаются в непосредственной близости от точки максимальной нагрузки. При напряжении сети до 10 кВ место выбирается в зависимости от степени и порядка распределения нагрузки. Для сетей с напряжением до 1 кВ учитывается местонахождение конденсаторов.

Следует учитывать возможность масштабирования объекта, что повлечет увеличение энергопотребления. Поэтому для систем с одним трансформатором рекомендуется спланировать возможность установки второго. Для удобства технического обслуживания точек следует размещать ТП одних габаритов.

Внешние ТП

На промышленных объектах они располагаются чаще всего снаружи. Это обусловлено возможностью изменить внешний архитектурный облик здания, что часто вызывает сложности при формировании системы электроснабжения общественных строений.

Внешние ТП располагают как можно ближе к источнику питания. В случае, когда на объекте ведется химическое производство, следует учитывать розу ветров. Поэтому ТП устанавливают с подветренной части.

Место для внутренних

Она располагается также рядом с источником энергии, но в удаленности от мостовых кранов. Лучше для этого подобрать точку рядом с колоннами или в антресолях, чтобы освободить место для прохода.

Когда установить наружную ТП

Такой тип не является энергоэффективным, поэтому используется при необходимости обеспечить электроэнергией сразу несколько цехов. Наружные подстанции эффективны при высокой пожароопасности на объекте, а также высокой химической активности.

Строительство подстанции | Hydro-Qubec

История вопроса

Строительство подстанции для снижения напряжения, создаваемого линиями электропередач, состоит из девяти основных этапов, и для решения этой задачи требуется много специалистов. На каждом этапе мы придерживаемся строгих правил безопасности, качества проекта и защиты окружающей среды.

Подробнее >>

Вид с воздуха на подстанцию ​​Джудит-Жасмин. Подстанции данного типа получают электроэнергию до 735 кВ от линий электропередач.

Ступени

1. Установка рабочей зоны
2. Подготовка площадки подстанции
3. Выемка грунта и закладка фундамента
4. Установить заземляющую сетку
5. Построить командное здание
6. Обратная засыпка фундаментов и площадки подстанции
7. Сборка стальных конструкций
8. Установка электрооборудования
9. Озеленение и окончательная проверка

1. Установка рабочей зоны

Перед выполнением любых работ важно установить рабочую зону и оградить ее, чтобы обеспечить безопасность точек доступа.

Затем устанавливаются уведомления о работах и ​​теги объектов, чтобы информировать граждан в течение всего периода строительства. Кроме того, другие источники информации, включая веб-страницу, линию информационного проекта, новостные бюллетени проекта и пресс-релизы, как правило, доступны для граждан, которые также могут связаться с консультантом проекта по связям с общественностью.

На протяжении всего проекта руководители объектов следят за тем, чтобы все предпринимаемые действия соответствовали стандартам охраны окружающей среды, здоровья, безопасности и качества.

Подробнее >>

Рабочая зона должна быть огорожена для обеспечения безопасности территории.

Консультант по связям с общественностью назначается для каждого крупного проекта. Для удовлетворения потребностей проекта используются различные средства коммуникации.

2. Подготовить площадку подстанции

На этом этапе вырубаются все деревья, растущие в рабочей зоне.

Затем земля выравнивается и проводятся земляные работы.

Строительная бригада подготавливает рабочую площадку, тщательно отделяя верхний слой почвы, который будет использоваться повторно.

Подробнее >>

Земля выровнена для строительства подстанции «Джудит-Жасмин» (2016 г.).

3. Выемка грунта и закладка фундамента

На этом этапе рабочие выкапывают землю, строят опалубку, устанавливают арматуру и заливают бетон.

Помимо закладки фундамента, мы строим все подземные бетонные сооружения, такие как бассейн восстановления.

Подробнее >>

Земляные работы на подстанции Флери.

Строительство фундаментов, которые будут поддерживать каркас и оборудование подстанции.

Вокруг фундаментов трансформаторов построен бассейн для сбора масла в случае разлива.

4. Установить заземляющую сетку

Заземляющая сетка устанавливается для обеспечения безопасности людей и оборудования. Спрятанная под землей сеть перенаправляет ток повреждения.

Подробнее >>

Заземляющая сетка: металлические провода, из которых состоит сетка, будут закопаны.

5. Построить командное здание

Как следует из названия, в командном здании находится оборудование управления и защиты.

Большинство подстанций автоматизированы и управляются дистанционно. Только самые крупные подстанции имеют постоянный технический персонал на месте, поскольку большинство из них обслуживаются мобильными бригадами.

Подробнее >>

На общественных собраниях 3D-рендеринг дает гражданам лучшее представление о будущем командном здании.

В здании размещена аппаратура управления и защиты.

Техник устанавливает оборудование в панель автоматического выключателя.

Как только подстанция заработает, данные записываются и передаются в центр телеуправления.

6.

Обратная засыпка фундаментов и двора подстанции

После закладки фундаментов мы засыпаем их и выравниваем двор сыпучим материалом (песок, гравий, камень и т.д.), адаптированным к месту.

Подробнее >>

Засыпка двора на подстанции Outardes.

7. Сборка стальных конструкций

После затвердевания бетона собираются стальные конструкции для поддержки электрооборудования. Другие конструкции будут поддерживать здание управления.

Подробнее >>

Специализированные рабочие собирают металлоконструкции.

На подстанции Mont-Tremblant (2009 г.) для сборки стальных конструкций потребовалось более 25 500 болтов. Общий вес стальных конструкций оценивается более чем в 13 000 кг.

8. Монтаж электрооборудования

После возведения каркаса устанавливаем оборудование на фундаменты и металлоконструкции.

Для получения дополнительной информации о различных типах оборудования щелкните следующие ссылки.

• трансформаторы напряжения
• трансформаторы тока
• силовые трансформаторы
• ограничители перенапряжения
• выключатели
• переключатели
• Автобусы БЭД

Каждая единица оборудования затем подключается к диспетчерской, которая находится в стадии строительства.

Мы постоянно отгораживаем новые установки, чтобы обеспечить безопасность каждого. Наши технические специалисты проверяют оборудование перед подключением установок к электросети. Наконец, мы вводим подстанцию ​​в эксплуатацию и обеспечиваем подачу электричества.

Перейдите по ссылке, чтобы узнать, как работает подстанция, и узнать больше о различных типах установленного оборудования.

Подробнее >>

Силовой трансформатор на подстанции Сен-Бруно-де-Монтарвиль (2013 г. ).

Силовые трансформаторы преобразуют высоковольтную электроэнергию в низковольтную для распределения.

Трансформеры очень тяжелые. Например, на подстанции Бэ-Сен-Поль (2016 г.) каждый трансформатор весит 80 тонн: почти столько же, сколько 55 автомобилей.

9. Озеленение и окончательная проверка

Проект завершается благоустройством территории: мы сажаем деревья, насыпаем землю и при необходимости выполняем дополнительные работы.

Выполняем земляные работы, демобилизуем площадку и проводим финальную проверку для завершения проекта. На подстанции остается только рабочее оборудование.

Подробнее >>

В этой визуализации (2016 г.) будущей подстанции 315/25 кВ «Сен-Патрик» деревья помогают создать визуальный экран.

Ландшафтный дизайн на площадке обеспечивает органичную интеграцию подстанции в окружающую среду.

Что такое установка электрической подстанции Augusta | Electric Substation Contractors Мемфис

Слово «подстанция» появилось на заре производства и передачи электроэнергии до того, как система распределения электроэнергии стала сетью. Когда центральные электростанции стали больше, более мелкие электростанции были преобразованы в распределительные станции. Эти станции просто получали и распределяли энергию от «основной» электростанции и не использовали собственные генераторы.

Большинство подстанций принадлежат и управляются электроэнергетическими компаниями, но крупные промышленные или коммерческие потребители часто устанавливают свои собственные подстанции . Эти клиенты используют много энергии и должны эффективно управлять ею.

Задачи Выполнение электрических подстанций

Подстанция является важным компонентом системы производства, передачи и распределения электроэнергии. Подстанции в современной энергосистеме могут выполнять множество различных задач в зависимости от их конкретной конструкции. Вот некоторые из них:

• Передача энергии от системы передачи к системе распределения в районе
• Преобразование напряжения с высокого на низкое
• Преобразование напряжения с низкого на высокое
• Изменение частоты тока
• Преобразование тока из переменного тока (AC) к постоянному току (DC) и наоборот
• Переключение тока на резервные линии в случае отказа

Большинство этих подстанций автоматизированы, полагаясь на системы диспетчерского управления и сбора данных (SCADA) для контроля и мониторинга передачи электричество и другие коммерческие и промышленные процессы.

Общие компоненты электрической подстанции

Конструкции подстанций зависят от электрических потребностей района или конкретного потребителя и будут иметь соответствующее оборудование и инфраструктуру, основанные на этих потребностях. Большинство подстанций используют следующие компоненты для управления своими электрическими потребностями:

• Выключатели
• Защитное и управляющее оборудование
• Трансформаторы
• Автоматические выключатели и/или предохранители
• Конденсаторы
• Регуляторы напряжения
• Реакторы

Инфраструктура установки электрической подстанции

Подстанции также требуют места и инфраструктуры для их поддержки. Многие подстанции строятся в более отдаленных районах в огороженных ограждениях, чтобы обеспечить надлежащие зазоры, доступ к чувствительному оборудованию и пространство для расширения на растущих территориях. Другие подстанции могут быть построены в зданиях специального назначения, чтобы уменьшить шум трансформатора, защитить оборудование от экстремальных температур, не пускать людей или не раздражать глаза.
