Мощность тока обозначение: Работа и мощность тока — урок. Физика, 8 класс.

единица измерения электрической величины, формулы для ее определения

Мощность является физическим показателем. Она определяет работу, производимую во временном отрезке и помогающую измерять энергетическое изменение. Благодаря единице измерения мощности тока легко определяется скоростное энергетическое течение энергии в любом пространственном промежутке.

• Расчет и виды
• Определение активного и реактивного показателя
• Величина измерения
• Примеры вычислений

Расчет и виды

Из-за прямой зависимости мощности от напряжения в сети и токовой нагрузки следует, что эта величина может появляться как от взаимодействия большого тока с малым напряжением, так и в результате возникновения значительного напряжения с малым током. Такой принцип применим для превращения в трансформаторах и при передаче электроэнергии на огромные расстояния.

Существует формула для расчета этого показателя. Она имеет вид P = A / t = I * U, где:

• Р является показателем токовой мощности, измеряется в ваттах;
• А — токовая работа на цепном участке, исчисляется джоулями;
• t выступает временным промежутком, на протяжении которого совершалась токовая работа, определяется в секундах;
• U является электронапряжением участка цепи, исчисляется Вольтами;
• I — токовая сила, исчисляется в амперах.

Электрическая мощность может иметь активные и реактивные показатели. В первом случае происходит преобразование мощностной силы в иную энергию. Ее измеряют в ваттах, так как она способствует преобразованию вольта и ампера.

Реактивный показатель мощности способствует возникновению самоиндукционного явления. Такое преобразование частично возвращает энергетические потоки обратно в сеть, из-за чего происходит смещение токовых значений и напряжения с отрицательным воздействием на электросеть.

Определение активного и реактивного показателя

Активная мощностная сила вычисляется путем определения общего значения однофазной цепи в синусоидальном токе за нужный временной промежуток. Формула расчета представлена в виде выражения Р = U * I * cos φ, где:

• U и I выступают в качестве среднеквадратичного токового значения и напряжения;
• cos φ является углом межфазного сдвига между этими двумя величинами.

Благодаря мощностной активности электроэнергия превращается в другие энергетические виды: тепловую и электромагнитную энергии. Любая электросеть с током синусоидального или несинусоидального направления определяет активность цепного участка суммированием мощностей каждого отдельного цепного промежутка. Электромощность трехфазного цепного участка определяется суммой каждой фазной мощности.

Аналогичным показателем активной мощностной силы считается величина мощности прохождения, которая рассчитывается путем разницы между ее падением и отражением.

Реактивный показатель измеряется в вольт-амперах. Он является величиной, применяемой для определения электротехнических нагрузок, создаваемых электромагнитными полями внутри цепи переменного тока. Единица измерения мощности электрического тока вычисляется умножением среднеквадратичного значения напряжения в сети U на переменный ток I и угол фазного синуса между этими величинами. Формула расчета выглядит следующим образом: Q = U * I * sin.

Если токовая нагрузка меньше напряжения, тогда фазное смещение носит положительное значение, если наоборот — отрицательное.

Величина измерения

Основной электротехнической единицей является мощность. Для того чтобы определить, в чем измеряется мощность электрического тока, нужно изучить основные характеристики этой величины. По законам физики ее измеряют в ваттах. В условиях производства и в быту величина переводится в киловатты. Вычисления крупных мощностных масштабов требуют перевода в мегаватты. Такой подход практикуется на электростанциях для получения электрической энергии. Работа исчисляется в джоулях. Величина определяется следующими соотношениями:

• 1 Джоуль равен 1 Ватту, умноженному на 1 секунду;
• 1 кДж = 1000 Дж;
• 1Мдж = 1000000 Дж;
• 1 ватт/час = 1 киловатт/час;
• 1 кВт * ч = 1000 Вт * 3600 с = 3600000 Дж.

Потребительская мощностная сила обозначается на самом электроприборе или в паспорте к нему. Определив этот параметр, можно получить значения таких показателей, как напряжение и электрический ток. Используемые показатели указывают, в чем измеряется электрическая мощность, они могут выступать в виде ваттметров и варметров. Реактивная сила показателя мощности определяется фазометром, вольтметром и амперметром. Государственным эталоном того, в чем измеряется мощность тока, считается частотный диапазон от 40 до 2500 Гц.

Примеры вычислений

Для расчета тока чайника при электромощности 2 КВт используется формула I = P / U = (2 * 1000) / 220 = 9 А. Для запитывания прибора в электросеть не используется длина разъема в 6 А. Приведенный пример применим только тогда, когда полностью совпадает фазное и токовое напряжение. По такой формуле рассчитывается показатель всех бытовых приборов.

Если цепь является индуктивной или имеет большую емкость, то рассчитывать мощностную единицу тока необходимо, используя другие подходы. К примеру, мощность в двигателе с переменным током определяется с помощью формулы Р = I * U * cos.

При подключении прибора к трехфазной сети, где напряжение будет составлять 380 В, для определения показателя суммируются мощности каждой фазы в отдельности.

В качестве примера можно рассмотреть котел из трех фаз мощностной вместимостью 3 кВт, каждая из которых потребляет 1 кВт. Ток на фазе рассчитывается по формуле I = P / U * cos φ = (1 * 1000) / 220 = 4,5 А.

На любом приборе обозначается показатель электромощности. Передача большого мощностного объема, применяемая в производстве, осуществляется по линиям с высоким напряжением. Энергия преобразовывается с помощью подстанций в электроток и подается для использования в электросети.

Благодаря несложным расчетам определяется мощностная величина. Зная ее значение, можно сделать правильный подбор напряжения для полноценной работы приборов бытового и промышленного предназначения. Такой подход поможет избежать перегорания электроприборов и обезопасить электросети от перепадов напряжения.

Мощность электрического тока: особенности, формулы расчета

Содержание:

Мощность электрического тока является величиной, которая характеризует его свойства. Она определяется силой тока и напряжением. Единицей измерения является Ватт, в честь первооткрывателя этой величины. Обозначается она буквами Вт, в английском языке буквой W. В формулах эта характеристика имеет другое условное обозначение – латинская буква Р. Измеряется мощность тока ваттметром. Найти мощности нужно умножив силу тока на напряжение, то есть амперы на вольты получаем Ватты.

В статье будет рассказано подробно, о том, что такое мощность, как ее можно определить, от чего зависит и на что влияет. В качестве дополнения, материал содержит несколько видеоматериалов и один скачиваемый файл с подробным описанием этой характеристики.

Что такое мощность в электричестве

Механическая мощность как физическая величина равна отношению выполненной работы к некоторому промежутку времени. Поскольку понятие работы определяется количеством затраченной энергии, то и мощность допустимо представить как скорость преобразования энергий. Разобрав составляющие механической мощности, рассмотрим из чего складывается электрическая. Напряжение — выполняемая работа по перемещению одного кулона электрического заряда, а ток — количество проходящих кулонов за одну секунду. Произведение напряжения на ток показывает полный объем работы, выполненной за одну секунду.

Мощность электрического тока – количественная мера тока, характеризующая его энергетические свойства. Определяется основными параметрами – силой тока и напряжением. Измеряется мощность электрического тока прибором, который называется Ваттметр. Единица измерения — Ватт (Вт).

Проанализировав полученную формулу, можно заключить, что силовой показатель зависит одинаково от тока и напряжения. То есть, одно и тоже значение возможно получить при низком напряжении и большом тока, или при высоком напряжении и низком токе. Пользуясь зависимостью мощности от напряжения и силы тока, инженеры научились передавать электричество на большие расстояния путем преобразования энергии на понижающих и повышающих трансформаторных подстанциях.

Наука подразделяет электрическую мощность на:

• активную. Подразумевает преобразование мощности в тепловую, механическую и другие виды энергии. Показатель выражают в Ваттах и вычисляют по формуле U*I;
• реактивную. Эта величина характеризует электрические нагрузки, создаваемые в устройствах колебаниями энергии электромагнитного поля. Показатель выражается как вольт-ампер реактивный и представляет собой произведение напряжения на силу тука и угол сдвига.

Для простоты понимания смысла активной и реактивной мощности, обратимся к нагревательному оборудованию, где электрическая энергия преобразуется в тепловую.

Материал в тему: что такое электрическая цепь.

Как измерить мощность

Знать силовые характеристики бытового оборудования необходимо всегда. Это требуется для расчета сечения проводки, учета расхода электроэнергии или электрификации дома. До начала монтажных работ такую информацию можно получить только путем сложения показателей мощности каждого отдельного устройства, добавив 10% запаса.

Определить потребляемую нагрузку дома поможет счетчик. Прибор показывает сколько киловатт было потрачено за один час работы оборудования. И для того чтобы убедиться в правильности показаний, владелец квартиры может проверить точность устройства с помощью электронных средств измерения. Сюда относится амперметр, вольтметр или мультиметр.

[stextbox id=’warning’]Также существуют ваттметры и варметры, которые показывают результаты измерений в ваттах. Во время снятия показания включенной оставить только активную нагрузку как лампочки и нагреватели. Далее померить токовое напряжение. В конце сверить показания счетчика с полученным результатом вычислений.[/stextbox]

Мощность электрического тока расчет и формулы

Для вычисления мощности тока в ваттах, силу тока в амперах умножаем на напряжение в вольтах. Обозначить мощность электрического тока латинским символом P, то приведенное выше правило можно записать в виде математической формулы P = I × U (1).

Воспользуемся этой формулой на практике. Необходимо вычислить, какая мощность электрического тока требуется для накала нити лампы, если напряжение накала равно 4 в, а ток накала 75 мА. Р= 0,075 А × 4 В = 0,3 Вт Мощность электрического тока можно определить и другим способом. Например, нам известны сила тока и сопротивление цепи, а напряжение величина неизвестная, тогда мы воспользуемся соотношением из закона Ома: U=I × R Подставим правую часть формулы (1) IR вместо напряжения U. P = I× U = I×IR или Р = I2×R.

Рассмотрим пример расчета: какая мощность теряется в реостате сопротивлением в 5 Ом, если через него идет ток, силой 0,5 А. Пользуясь формулой (2), вычислим:. P= I2 × R = 0,52×5 =0,25×5 = 1,25 Вт. Кроме того, мощность электрического тока можно рассчитать если известны напряжение и сопротивление, а сила тока величина неизвестна.

Для этого вместо силы тока I в формулу подставляется отношение U/R и тогда формула приобретает следующий вид: Р = I × U=U2/R (3) Разберем очередной практический пример с использованием этой формулы, при 2,5 вольта падения напряжения на реостате сопротивлением в 5 Ом поглощаемая реостатом мощность будет определяться: Р = U2/R=(2,5)2/5=1,25 Вт; Выводы: Для нахождения мощности необходимо знать любые две из величин, из закона Ома. Мощность электрического тока равна работе тока, производимой в течение времени. P = A/t

Основные электротехнические формулы

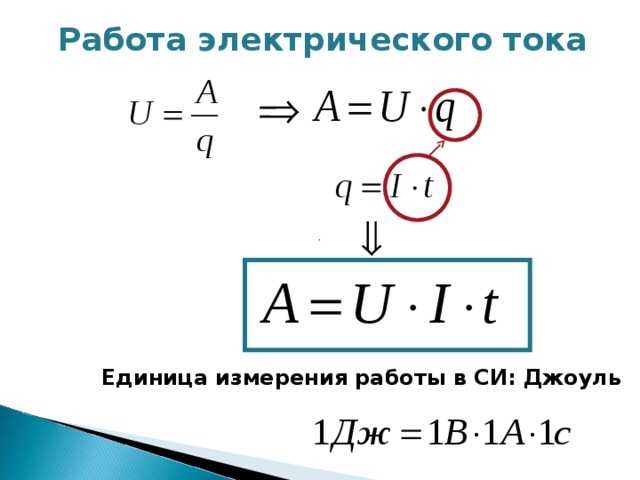

Работа электрического тока

Проходя по цепи, ток совершает работу. Как например, водный поток направить течь, на лопасти генератора, то пон будет совершать работу, вращая лопасти. Так же и ток совершает работу, двигаясь по проводнику. И эта работа тем выше, чем больше величина сила тока и напряжения. Работа электрического тока, совершаемая на участке цепи, прямо пропорциональна силе тока, напряжению и времени действия тока. Работа электрического тока обозначается латинским символом A. Так как, произведение I×U есть мощность, то формулу работы электрического тока можно записать: A = P×t

Единицей измерения работы электрического тока, является ватт в секундах или в джоулях. Поэтому, если мы хотим вычислить, какую работу осуществил ток, идя по цепи в течение временного интервала, мы должны умножить мощность на время Рассмотрим практический пример, через реостат с сопротивлением 5 Ом идет ток силой 0,5 А. Нужно вычислить, какую работу совершит ток в течение четырех часов. Работа в течение одной секунды будет: P=I2R = 0,52×5= 0,25×5 =1,25 Вт,

Тогда за 4 часа t=14400 секунд. Следовательно: А = Р×t= 1,25×14 400= 18 000 вт-сек. Ватт-секунда или один джоуль считаетсяя слишком малой велечиной для измерения работы. Поэтому на практике применяют единицу, называемую ватт-час (втч). Один ватт-час это эквивалентно 3 600 Дж. В электротехнике используются и еще большие единицы, гектоваттчас (гвтч) и киловаттчас (квтч): 1 квтч =10 гвтч =1000 втч = 3600000 Дж, 1 гвтч =100 втч = 360 000 Дж, 1 втч = 3 600 Дж.

Мощность электрического тока

Как рассчитать сопротивление и мощность

Допустим, требуется подобрать токоограничивающий резистор для блока питания схемы освещения. Нам известно напряжение питания бортовой сети «U», равное 24 вольта и ток потребления «I» в 0,5 ампера, который нельзя превышать. По выражению (9) закона Ома вычислим сопротивление «R». R=24/0,5=48 Ом. На первый взгляд номинал резистора определен. Однако, этого недостаточно. Для надежной работы семы требуется выполнить расчет мощности по току потребления.

Согласно действию закона Джоуля — Ленца активная мощность «Р» прямо пропорционально зависит от тока «I», проходящего через проводник, и приложенного напряжения «U». Эта взаимосвязь описана формулой Р=24х0,5=12 Вт.

Проведенный расчет мощности резистора по току его потребления показывает, что в выбираемой схеме надо использовать сопротивление величиной 48 Ом и 12 Вт. Резистор меньшей мощности не выдержит приложенных нагрузок, будет греться и со временем сгорит. Этим примером показана зависимость того, как на мощность потребителя влияют ток нагрузки и напряжение в сети.

Интересно почитать: все о законе Ома.

Мощность тока

Разобравшись с понятием механической мощности, перейдём к рассмотрению электрической мощности (мощность электрического тока). Как Вы должны знать  U — это работа, выполняемая при перемещении одного кулона, а ток I — количество кулонов, проходящих за 1 сек. Поэтому произведение тока на напряжение показывает полную работу, выполненную за 1 сек, то есть электрическую мощность или мощность электрического тока.

Активная электрическая мощность (это мощность, которая безвозвратно преобразуется в другие виды энергии — тепловую, световую, механическую и т.д.) имеет свою единицу измерения — Вт (Ватт). Она равна произведению 1 вольта на 1 ампер. В быту и на производстве мощность удобней измерять в кВт (киловаттах, 1 кВт = 1000 Вт). На электростанциях уже используются более крупные единицы — мВт (мегаватты, 1 мВт = 1000 кВт = 1 000 000 Вт).

Реактивная электрическая мощность — это величина, которая характеризует такой вид электрической нагрузки, что создаются в устройствах (электрооборудовании) колебаниями энергии (индуктивного и емкостного характера) электромагнитного поля. Для обычного переменного тока она равна произведению рабочего тока I и падению напряжения U на синус угла сдвига фаз между ними: Q = U*I*sin(угла). Реактивная мощность имеет свою единицу измерения под названием ВАр (вольт-ампер реактивный). Обозначается буквой «Q».

Простым языком активную и реактивную электрическую мощность на примере можно выразить так: у нас имеется электротехническое устройство, которое имеет нагревательные тэны и электродвигатель. Тэны, как правило, сделаны из материала с высоким сопротивлением. При прохождении электрического тока по спирали тэна, электрическая энергия полностью преобразуется в тепло. Такой пример характерен активной электрической мощности.

Электродвигатель этого устройства внутри имеет медную обмотку. Она представляет собой индуктивность. А как мы знаем, индуктивность обладает эффектом самоиндукции, а это способствует частичному возврату электроэнергии обратно в сеть. Эта энергия имеет некоторое смещение в значениях тока и напряжения, что вызывает негативное влияние на электросеть (дополнительно перегружая её).

Расчетные формулы мощности тока

Похожими способностями обладает и ёмкость (конденсаторы). Она способна накапливать заряд и отдавать его обратно. Разница ёмкости от индуктивности заключается в противоположном смещении значений тока и напряжения относительно друг друга. Такая энергия ёмкости и индуктивности (смещённая по фазе относительно значения питающей электросети) и будет, по сути, являться реактивной электрической мощностью.

Более подробно о свойствах реактивной мощности мы поговорим в соответствующей статье, а в завершении этой темы хотелось сказать о взаимном влиянии индуктивности и ёмкости. Поскольку и индуктивность, и ёмкость обладают способностью к сдвигу фазы, но при этом каждая из них делает это с противоположным эффектом, то такое свойство используют для компенсации реактивной мощности (повышение эффективности электроснабжения). На этом и завершу тему, электрическая мощность, мощность электрического тока.

Заключение

Рейтинг автора

Написано статей

Более подробно о мощности тока рассказано в материале  Мощность переменного тока. Если у вас остались вопросы, можно задать их в комментариях на сайте. А также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Для этого приглашаем читателей подписаться и вступить в группу.

В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию во время подготовки материала:

www. electricalschool.info

www.ruselectronic.com

www.electrohobby.ru

www.remont220.ru

www.texnic.ru

www.nado5.ru

www.meanders.rul

Предыдущая

ТеорияКак устроен трехфазный выпрямитель

Следующая

ТеорияЧто такое шаговое напряжение и чем оно опасно
