В цепях переменного тока различают три вида мощностей: активную Р, реактивную Q и полную S.

Активная мощность вычисляется по формуле:

(2.20)

Активную мощность потребляет резистивный элемент. Единица измерения активной мощности называется Ватт (Вт), производная единица – килоВатт (кВт), равная 103 Вт.

Реактивная мощность вычисляется по формуле:

(2.21)

Реактивная мощность потребляется идеальным индуктивным и

емкостным элементами. Единица измерения реактивной мощности называется Вольт-Ампер реактивный (Вар), производная единица – килоВАр (кВАр), равная 103 ВАр.

Полная мощность потребляется полным сопротивлением и обозначается буквой S:

S= (2.22)

Единица измерения полной мощности называется ВА (Вольт-Ампер), производная единица – килоВольт-Ампер (кВА), равная 103 ВА.

По сути, размерность у всех выше перечисленных единиц измерения одинакова – . Разные название этих единиц нужны, чтобы различать эти виды мощности.

Проявляются различные виды мощности по-разному. Активная мощность необратимо преобразуется в другие виды мощности (например, тепловую, механическую). Реактивная мощность обратимо циркулирует в электрических цепях: энергия электрического поля конденсатора преобразуется в энергию магнитного поля, и наоборот. «Извлечь» реактивную мощность с «пользой для дела» невозможно.

Из формул (2.19) – (2.21) следует, что между активной, реактивной и полной мощностью имеет место соотношение:

(2.23)

Соотношение между P, Q и S можно интерпретировать как соотношение сторон прямоугольного треугольника (вспомните треугольник сопротивлений, треугольник напряжений – все эти треугольники подобны).






Рис. 2.10

Из рис. 2.10 видно, что cosφ = (2.24)

Отсюда вытекает определение одной из основных характеристик цепей переменного тока – коэффициента мощности.  Специального обозначения он не получил.

Коэффициент мощности показывает, какую долю полной мощности составляет активная мощность.

Желательно, чтобы коэффициент мощности цепи был как можно больше, т.е. приближался к 1. Реально предприятия электрических сетей устанавливают такое ограничение для промышленных предприятий : соs φ = (0,92-0,95). Достигать значений соs φ >0,95 рискованно, так как разность фаз φ при этом может скачком перейти от положительных значений к отрицательным, что вредно для электрооборудования. Если соsφ < 0,92, предприятия подвергаются штрафу.

Если коэффициент мощности оказывается мал, его необходимо повышать. График функции соs φ имеет вид монотонно убывающей функции в интервале от 00 до 900. Следовательно, увеличить соsφ – значит уменьшить разность фаз , то есть уменьшить (ХL-ХС).

Если влиять на (ХL-ХС), меняя С и L, то это приведет к увеличению тока в последовательной цепи и изменению режима работы оборудования, поэтому такой способ практически не применяется. В следующем разделе рассмотрен другой способ повышения коэффициента мощности.

Рассмотрим электрическую цепь с двумя параллельными ветвями (рис. 2.11). Полученные выводы распространим на цепь с любым количеством ветвей. К цепи, содержащей две параллельные ветви, включающие активные, индуктивные и емкостные элементы (R1, L1, C1 и R2, L2, C2 cоответственно), подводится переменное напряжение U частоты f.

Прямая задача: Заданы все Обратная задача: Заданы свойства входящие в цепь элементы. цепи. Найти неизвестные элементы Найти все токи и разности цепи (эта задача решена в лаборафаз. торной работе Ц-5)

Решим прямую задачу, то есть найдем токи I1, I2 и общий ток I .






Рис. 2.11. Электрическая цепь с двумя параллельными ветвями

Из второго закона Кирхгофа следует, что напряжения на параллельных участках цепи одинаковы:

U1 = U2 = U (2. 25)

На основании закона Ома найдем токи I1 и I2 :

; (2.26)

Найдем также разности фаз тока и напряжения для каждой ветви:

(2.27)

На основании первого закона Кирхгофа применительно к узлу А можно записать:

= + (2.28)

Таким образом, для определения тока I необходимо векторно сложить токи I1 и I2. В качестве опорного вектора удобно выбрать вектор напряжения .

Предположим, что при расчете разностей фаз тока и напряжения в ветвях цепи оказалось, что φ1>0, а φ2 под углом φ1 к вектору , и вектор под углом φ2 к вектору . Графически складываем эти векторы (см. рис.2.12). Величина тока определяется длиной полученного вектора с учетом выбранного масштаба. Разность фаз неразветвленного участка цепи определяется углом между векторами и






Рис. 2.12



§57. Мощность переменного тока и коэффициент мощности

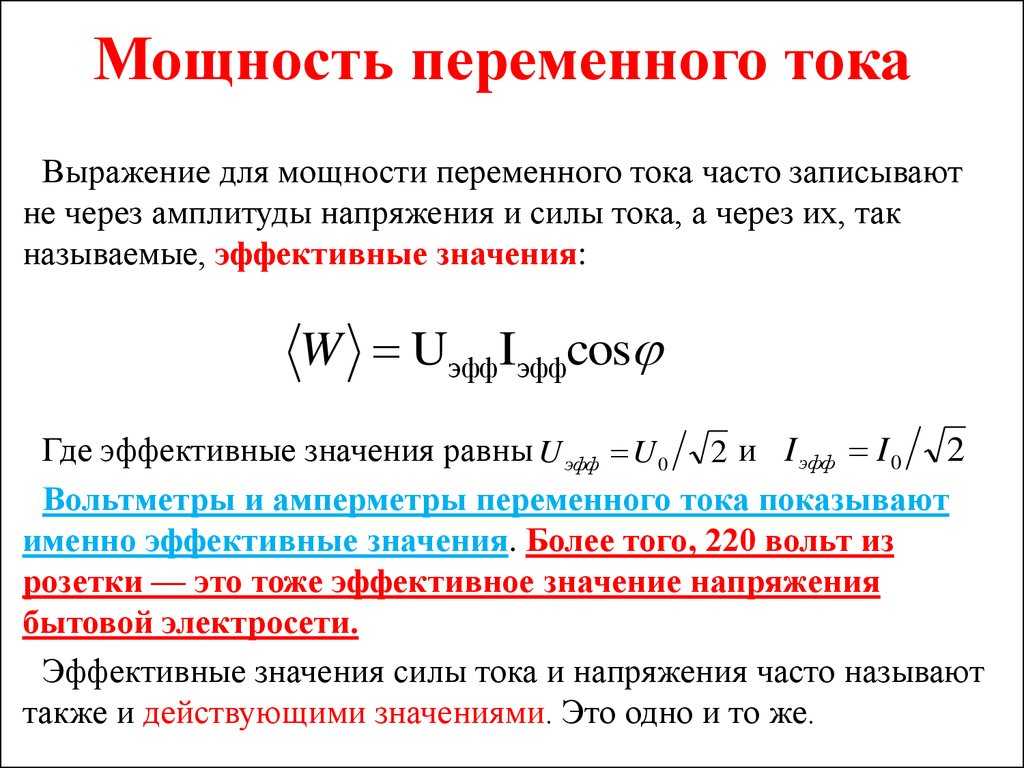

Мгновенное значение мощности. В цепи, содержащей активное, индуктивное и емкостное сопротивления, в которой ток I и напряжение u в общем случае сдвинуты по фазе на некоторый угол ?, мгновенное значение мощности р равно произведению мгновенных значений силы тока i и напряжения u. Кривую мгновенной мощности р можно получить перемножением мгновенных значений тока i и напряжения u при различных углах ?t (рис. 199, а. Из этого рисунка видно, что в некоторые моменты времени, когда ток и напряжение направлены навстречу друг другу, мощность имеет отрицательное значение. Возникновение в электрической цепи отрицательных значений мощности является вредным. Это означает, что в такие периоды времени приемник возвращает часть полученной электроэнергии обратно источнику; в результате уменьшается мощность, передаваемая от источника к приемнику. Очевидно, что чем больше угол сдвига фаз ?, тем больше время, в течение которого часть электроэнергии возвращается обратно к источнику, и тем больше возвращаемая обратно энергия и мощность.

Активная и реактивная мощности. Мгновенная мощность может быть представлена в виде суммы двух составляющих 1 и 2 (рис. 199,б). Составляющая 1 соответствует изменению мощности в цепи с активным сопротивлением (см. рис. 175,б).

Среднее ее значение, которое называют активной мощностью,

P = UI cos ? (75)

Она представляет собой среднюю мощность, которая поступает от источника к электрическим установкам при переменном токе.

Составляющая 2 изменяется подобно изменению мощности в цепи с реактивным сопротивлением (индуктивным или емкостным, см. рис. 179, а и б). Среднее ее значение равно нулю, поэтому для оценки этой составляющей пользуются ее амплитудным значением, которое называют реактивной мощностью:

Q = UI sin ? (76)

Рассматривая кривые мощности (см. рис. 199,б), можно установить, что только активная мощность может обеспечить преобразование в приемнике электрической энергии в другие виды энергии. Эта мощность в течение всего периода имеет положительный знак, т. е. соответствующая ей электрическая энергия 2, называемая активной, непрерывно переходит от источника 1 к приемнику 4 (рис. 200, а). Реактивная мощность никакой полезной работы создать не может, так как среднее значение ее в течение одного периода равно нулю. Как видно из рис. 199,б, эта мощность становится то положительной, то отрицательной, т. е. соответствующая ей электрическая энергия ,3, называемая реактивной,

Рис. 199. Зависимость мгновенной мощности р (а) и ее составляющих (б) от угла ?t

Рис. 200. Диаграмма, иллюстрирующая передачу электрической энергии между источником и приемником, содержащим активное и реактивное сопротивления, при отсутствии компенсатора (а) и при наличии его (б): 1 — источник; 2,3 — условные изображения активной и реактивной энергии; 4 — приемник; 5 — компенсатор

непрерывно циркулирует по электрической цепи от источника электрической энергии 1 к приемнику 4 и обратно (см. рис. 200, а).

Возникновение реактивной мощности в цепи переменного тока возможно только при включении в эту цепь накопителей энергии, таких как катушка индуктивности или конденсатор. В первом случае электрическая энергия, поступающая от источника, накапливается в электромагнитном поле катушки индуктивности, а затем отдается обратно; во втором случае она накапливается в электрическом поле конденсатора, а затем возвращается обратно к источнику. Постоянная циркуляция реактивной мощности от источника к приемникам загружает генераторы переменного тока и электрические сети реактивными токами, не создающими полезной работы, и тем самым не дает возможности использовать их по прямому назначению для выработки и передачи потребителям активной мощности. Поэтому в производственных условиях стараются по возможности уменьшить реактивную мощность, потребляемую электрическими установками.

Полная мощность. Источники электрической энергии переменного тока (генераторы и трансформаторы) рассчитаны на определенный номинальный ток Iном и определенное номинальное напряжение Uном, которые зависят от конструкции машины, размеров ее основных частей и пр. Увеличить значительно номинальный ток или номинальное напряжение нельзя, так как это может привести к недопустимому нагреву обмоток машины или пробою их изоляции. Поэтому каждый генератор или трансформатор может длительно отдавать без опасности аварии только вполне определенную мощность, равную произведению его номинального тока на номинальное напряжение. Произведение действующих значений тока и напряжения называется полной мощностью,

S = UI

Следовательно, полная мощность представляет собой наибольшее значение активной мощности при заданных значениях тока и напряжения. Она характеризует ту наибольшую мощность, которую можно получить от источника переменного тока при условии, что между проходящим по нему током и напряжением отсутствует сдвиг фаз. Полную мощность измеряют в вольт-амперах (В*А) или киловольт-амперах (кВ*А).

Связь между мощностями Р, Q и S можно определить из векторной диаграммы напряжений (рис. 201, а). Если умножить на ток I все стороны треугольника ABC, то получим треугольник мощностей А’В’С’ (рис. 201,б), стороны которого равны Р, Q и S. Из треугольника мощностей имеем:

S = ?(P2 + Q2)

Из этого выражения следует, что при заданной полной мощности S (т. е. напряжении U и токе I) чем больше реактивная мощность Q, которая проходит через генератор переменного тока или трансформатор, тем меньше активная мощность Р, которую он может отдать приемнику. Иными словами, реактивная мощность не позволяет полностью использовать всю расчетную мощность источников переменного тока для выработки полезно используемой электрической энергии. То же самое относится и к электрическим сетям. Ток I = ?(Ia2+Ip2), который можно безопасно пропускать по данной электрической сети, определяется, главным образом, поперечным сечением ее проводов. Поэтому если часть Iр проходящего по сети тока (см. рис. 194,б) идет на создание реактивной мощности, то должен быть уменьшен активный ток Iа, обеспечивающий создание активной мощности, которую можно пропустить по данной сети.

Рис. 201. Векторная диаграмма напряжений (а) и треугольник мощностей (б) для цепи переменного тока

Если задана активная мощность Р, то при увеличении реактивной мощности Q возрастут реактивный ток Iр и общий ток I, проходящий по проводам генераторов переменного тока, трансформаторов, электрических сетей и приемников электрической энергии. При этом увеличиваются и потери мощности ?Р = I2Rпp в активном сопротивлении Rпp этих проводов.

Таким образом, бесполезная циркуляция электрической энергии между источником переменного тока и приемником, обусловленная наличием в нем реактивных сопротивлений, требует также затраты определенного количества энергии, которая теряется в проводах всей электрической цепи.

Коэффициент мощности. Из формулы (75) следует, что активная мощность Р зависит не только от тока I и напряжения U, но и от величины cos?, называемой коэффициентом мощности:

cos ? = P/(UI) = P/S = P/?(P2 + Q2)

По значению cos ? можно судить, как использует мощность источника данный приемник или электрическая цепь. Чем больше cos ?, тем меньше sin ?, следовательно, согласно формулам (75) и (76) при заданных U и I, т. е. S, тем больше активная и меньше реактивная мощности, отдаваемые источником. При повышении cos ? и постоянной активной мощности Р, поступающей в приемник, уменьшается ток в цепи I = P/(U cos ?). При этом уменьшаются потери мощности ?P = I2Rпp в проводах и обеспечивается возможность дополнительной загрузки источника и электрической сети, т. е. лучшего их использования. Если приемник питается от источника при неизменном токе нагрузки, то повышение cos ? ведет к возрастанию активной мощности Р, используемой приемником. При cos?=1 реактивная мощность равна нулю, и вся мощность, отдаваемая источником, является активной. Поэтому на всех предприятиях и во всех отраслях народного хозяйства стремятся всемерно повышать коэффициент мощности и доводить его по возможности до единицы.

Значения коэффициента мощности электрических установок переменного тока различны. Электрические лампы обладают, главным образом, активным сопротивлением, поэтому при их включении сдвиг фаз между током и напряжением практически отсутствует. Следовательно, для осветительной нагрузки коэффициент мощности можно считать равным единице. Коэффициент мощности для двигателей переменного тока зависит от нагрузки. При номинальной расчетной нагрузке двигателя cos? = 0,8-0,9, а у крупных двигателей даже выше. При недогрузке двигателей коэффициент мощности их резко снижается (при холостом ходе cos ? = 0,25-0,3).

Повышение коэффициента мощности. Cos ? повышают различными способами. Основной из них — включение параллельно приемникам электрической энергии специальных устройств, называемых компенсаторами. В качестве последних чаще всего используют батареи конденсаторов (статические компенсаторы), но могут быть применены также и синхронные электрические машины (вращающиеся компенсаторы).

Способ повышения cos ? с помощью статического компенсатора (рис. 202, а) называют компенсацией сдвига фаз, или компенсацией реактивной мощности. При отсутствии компенсатора от источника к приемнику, содержащему активное и индуктивное сопротивления, поступает ток i1 который отстает от напряжения и на некоторый угол сдвига фаз ?1. При включении компенсатора Хс по нему проходит ток ic, опережающий напряжение и на 90°. Как видно из векторной диаграммы (рис. 202,б), при этом в цепи источника будет проходить ток i<i1 и угол сдвига фаз его ? относительно напряжения также будет меньше ?1.

Для полной компенсации угла сдвига фаз ?, т. е. для получения cos ? =1 и минимального значения тока Imin, необходимо, чтобы ток компенсатора Iс был равен реактивной составляющей I1p = I1 sin ?1 тока I1.
При включении компенсатора 5 (см. рис. 200,б) источник 1 и электрическая сеть разгружаются от реактивной энергии 3, так как она циркулирует уже по цепи «приемник — компенсатор». Благодаря этому достигаются существенное повышение использования генераторов переменного тока и электрических сетей и уменьшение потерь энергии, возникающих при бесполезной циркуляции реактивной энергии между источником 1 и приемником 4. Компен-

Рис. 202. Схема, иллюстрирующая способ повышения cos ? с помощью компенсатора (а), и векторная диаграмма (б)

сатор в этом случае выполняет роль генератора реактивной энергии, так как токи Iсв конденсаторе и I1р в катушке индуктивности (см, рис. 202,б) направлены навстречу один другому (первый опережает по фазе напряжение на 90°, второй отстает от него на 90°), вследствие чего включение компенсатора уменьшает общий реактивный ток Iр и сдвиг фаз между током I и напряжением U. При надлежащем подборе реактивной мощности компенсатора можно добиться, что вся реактивная энергия 3 (см. рис. 200,б), поступающая в приемник 4, будет циркулировать внутри контура «приемник — компенсатор», а генератор и сеть не будут участвовать в ее передаче. При этих условиях от источника 1 к приемнику 4 будет передаваться только активная мощность 2, т. е. cos ? будет равен единице.

В большинстве случаев по экономическим соображениям в электрических установках осуществляют неполную компенсацию угла сдвига фаз и ограничиваются значением cos ? = 0,95.

В чем разница между источниками питания переменного и постоянного тока

Быстрый переход:

  1. Что такое питание переменного тока?
  2. Что такое мощность постоянного тока?
  3. Почему существует два разных типа мощности?
  4. В чем разница между источником питания переменного и постоянного тока?
  5. Как работает блок питания переменного/постоянного тока?
  6. Как работает источник питания постоянного тока?
  7. Как узнать, является ли источник питания переменным или постоянным током

Блоки питания предназначены для преобразования источника питания в нужный вам тип электроэнергии. Некоторые из наиболее известных устройств преобразуют переменный ток в постоянный, но у вас также есть возможность использовать блоки питания постоянного тока в постоянный. Знание различий между источниками питания переменного и постоянного тока и того, когда их использовать, поможет вам принять обоснованное решение, когда вам нужно совершить покупку.

Что такое переменный ток?

Переменный ток (AC) — это стандартный формат электроэнергии, который поступает из розеток. Название происходит от формы волны, которую принимает ток. Чтобы понять состав волны переменного тока, вам нужно понять, что электрические токи исходят из потока электронов. Когда электроны в волне переменного тока движутся, они могут двигаться в положительном направлении, что соответствует восходящей части синусоидальной волны, создаваемой током. Когда электроны имеют отрицательный поток, волна падает.

Эти волны исходят от генераторов переменного тока на электростанциях. Внутри генератора проволочная петля вращается внутри магнитного поля. Вращение создает волны переменного тока, когда провод перемещается в области с различной магнитной полярностью. Например, ток меняет направление, когда провод вращается от северного к южному полюсу магнитного поля. Волны, создаваемые генератором переменного тока, важны для использования переменного тока.

Волнообразное движение переменного тока дает этой форме электричества преимущество перед питанием постоянного тока. Поскольку он движется волнами, этот формат электричества может распространяться дальше, чем мощность постоянного тока. Большинство розеток в зданиях обеспечивают питание переменного тока. В то время как многие электрические устройства, такие как лампы и бытовая техника, используют питание переменного тока, другие требуют преобразования электричества в формат постоянного тока.

Что такое питание постоянного тока?

В энергии постоянного тока (DC) используются электроны, которые движутся по прямой линии. Это линейное движение, в отличие от волнового движения переменного тока, дало название этому току. Эта форма тока поступает от батарей, солнечных элементов, топливных элементов, генераторов переменного тока, оснащенных коммутаторами, которые создают прямую энергию, и выпрямителями, которые преобразуют мощность переменного тока в постоянный.

Поскольку мощность постоянного тока настолько постоянна в подаваемом напряжении, для большинства электронных устройств требуется этот тип питания. Вот почему большинство электронных устройств имеют источники питания постоянного тока в виде батарей или нуждаются в преобразовании мощности переменного тока из розеток в мощность постоянного тока через выпрямитель. Источники питания часто имеют встроенные выпрямители вместе с трансформаторами для повышения или понижения напряжения до соответствующего уровня.

Для некоторых устройств предпочтительнее постоянное напряжение, например для ноутбуков. Для таких устройств вам нужен преобразователь переменного тока в постоянный, если вы хотите, чтобы эта электроника работала от розетки. Преобразователь преобразует сигнал в устойчивую прямую линию. Постоянный ток для электроники предпочтительнее, потому что высокие и низкие частоты переменного тока могут повредить хрупкие компоненты внутри электронных устройств.

Почему существует два разных типа мощности?

Использование переменного тока в качестве основного источника электростанций связано с горячими спорами в конце 19 века.век. В то время знаменитый изобретатель Томас Эдисон боролся с не менее известным интеллектуалом Николой Тесла из-за Битвы токов.

Эдисон разработал мощность постоянного тока и хотел, чтобы эта форма была предпочтительной для подачи энергии в дома и на предприятия. Его ранняя работа в области питания постоянного тока способствовала тому, что многие города использовали его в качестве источника электроэнергии по умолчанию. Однако мощность постоянного тока не была идеальной. С этим источником электроэнергии было трудно изменить его напряжение и подавать постоянный ток на большие расстояния. Тесла считал, что мощность переменного тока решит эти две проблемы.

Джордж Вестингауз, имевший финансовый контроль над асинхронным электродвигателем переменного тока Теслы, перебил Эдисона за электроэнергию на Всемирной выставке в Чикаго в 1893 году. Эта более низкая ставка гарантировала, что те, кто посетит ярмарку, увидят сияющий город, питаемый переменным током. В том же году в Буффало, штат Нью-Йорк, началось строительство гидроэлектростанции с использованием Ниагарского водопада. Три года спустя весь город Буффало получил электроэнергию от переменного тока, создаваемого движением водопада. Увидев успех переменного тока в Буффало, General Electric, которая ранее поддерживала позицию Эдисона по постоянному току, начала продавать энергию переменного тока.

Сегодня переменный ток продолжает доминировать на рынке электроэнергии. Электрические розетки подают энергию переменного тока в здания, где этот ток может найти немедленное применение или нуждаться в преобразовании в мощность постоянного тока. Хотя Эдисон проиграл битву течений в целом, война на этом не закончилась. Многие электронные устройства сегодня требуют плавного, равномерного напряжения питания постоянного тока. Поскольку электричество постоянного тока все еще используется, оба типа энергии остаются важными и сегодня.

Поскольку оба типа электричества продолжают обеспечивать мощность сегодня, у вас могут быть устройства, работающие от источника постоянного тока и имеющие источник питания переменного тока. Для этого вам понадобится блок питания AC-DC. Эти источники питания преобразуют напряжение в постоянный ток и регулируют напряжение вверх или вниз в зависимости от выхода устройства.

Кроме того, многие портативные генераторы электроэнергии накапливают энергию в батареях, использующих постоянный ток. Для приложений в отдаленных местах питание от батарей, топливных элементов или солнечных элементов, которые обеспечивают питание постоянного тока, более доступно, чем питание переменного тока от линий электропередач. В этих ситуациях могут потребоваться источники питания постоянного тока для изменения выходного напряжения для использования устройством.

Узнать больше о блоках питания

Блоки питания переменного и постоянного тока — в чем разница?

Как уже отмечалось, основное различие между мощностью переменного и постоянного тока заключается в направлении потока электронов. Это различие приводит ко всем другим различиям между этими видами электричества. Волновое движение мощности переменного тока помогает этому источнику питания очень эффективно перемещаться дальше, потому что электростанции могут легко генерировать большое количество энергии переменного тока и доставлять ее по линиям электропередач, которые затем подаются на трансформаторы для понижения напряжения, пока оно не достигнет домов и предприятий. При изменении напряжения мощность постоянного тока не так легко увеличивается или уменьшается, и поэтому она не может эффективно передаваться на большие расстояния.

Также важно отметить разницу между передачей энергии переменного и постоянного тока. Источник питания и его подача различаются — источник поступает от линий электропередачи и подает электроэнергию непосредственно в устройство или через источник питания, который преобразует мощность в другую форму или напряжение.

Сравнивая разницу между источниками питания переменного и постоянного тока, учитывайте, поступает ли электричество от батареи или от розетки. Большинство розеток обеспечивают питание переменного тока, тогда как батареи являются наиболее распространенным источником питания постоянного тока.

Как работает блок питания переменного/постоянного тока?

Для питания многих устройств в здании могут потребоваться блоки питания переменного/постоянного тока. Эти блоки включают в себя трансформаторы для изменения напряжения, выпрямители для преобразования в мощность постоянного тока и фильтр для удаления части электронного шума от волн высокой и низкой мощности переменного тока. Даже когда мощность меняется с переменного на постоянный, волны остаются, создавая пульсации выходного напряжения более высокого и более низкого напряжения.

В нерегулируемых источниках питания пульсации напряжения остаются в выходном напряжении. Соедините нерегулируемые источники питания с устройствами по выходу, если вы не уверены, нужна ли вам регулируемая или нерегулируемая мощность. Не используйте нерегулируемый источник питания с выходной мощностью, превышающей потребности электрической части, чтобы избежать перегрузки оборудования по мощности, особенно если это устройство имеет электронные компоненты.

На самом деле, если у вас есть электрическое устройство, в котором вы не уверены, что оно нуждается в нерегулируемом или регулируемом питании, будьте осторожны и выберите регулируемое. Хотя пульсации напряжения могут незначительно влиять на большинство обычных электрических устройств, они влияют на электронику. Чтобы не повредить компоненты внутри электроники, вам понадобится блок питания AC-DC с регулятором.

Регулируемые источники питания могут быть линейными или импульсными, в зависимости от механизма, который они используют для уменьшения пульсаций напряжения от источника питания. Импульсные источники питания используют модификацию ширины импульса. Преимущества этой технологии включают возможность добавления адаптеров для использования за границей, более высокую емкость и возможность повышать или понижать напряжение. К сожалению, импульсные источники питания стоят дороже и при переключении иногда создают небольшие электронные помехи. Эти недостатки, однако, не превосходят преимущества импульсного источника питания.

Линейным источникам питания не хватает эффективности и универсальности импульсных. Эти устройства имеют большой трансформатор, который может только понижать напряжение, поэтому они бесполезны, если у вас есть требования к высокому напряжению. Блок большего размера часто выделяет больше тепла по сравнению с импульсным блоком питания, но он тихий и идеально подходит для связи или медицинских учреждений. Если у вас есть старые устройства или вам нужна бесшумная работа, линейный регулируемый источник питания может быть лучшим выбором для сглаживания пульсаций напряжения в форме выходной мощности. Как следует из названия, линейные источники питания работают в одной линии для подачи электроэнергии через систему в одном направлении.

Импульсные источники питания работают по более сложной схеме, что, как ни странно, делает их более эффективными. С этими типами блоков питания вы действительно получаете то, за что платите. Плохо изготовленные регулируемые импульсные модели могут иметь лишь немного меньшую пульсацию на выходе, чем нерегулируемые источники питания. Тщательно оцените модель источника питания и ее конструкцию, прежде чем инвестировать в нее. Эти блоки питания начинаются с питания переменного тока и передают его через выпрямитель для перехода на питание постоянного тока. Затем транзисторы преобразуют мощность постоянного тока обратно в мощность переменного тока, на этот раз с прямоугольной волной. Затем он может двигаться вверх или вниз по напряжению через трансформатор. Наконец, правильное напряжение снова проходит через выпрямитель, чтобы снова превратиться в питание постоянного тока, которое проходит через фильтр для уменьшения пульсаций выходного напряжения.

Регулировка выходной мощности устройства снижает пульсации выходного напряжения, обеспечивая чистое питание постоянного тока. Для устройств, которые в значительной степени зависят от плавного питания без изменений напряжения, необходима регулируемая мощность постоянного тока. Решение о том, нужна ли вам регулируемая или нерегулируемая мощность, не исчезает, если вам нужен источник питания постоянного тока. Благодаря неожиданному способу работы этих устройств вам все равно придется выбирать, нужна вам чистая выходная мощность или нет.

Мощные блоки питания переменного/постоянного тока

Как работает источник питания постоянного тока?

Некоторые устройства запускаются с питанием постоянного тока, например автомобильный аккумулятор или солнечный элемент. Напряжение от источника может превышать потребности подключенного устройства. Поскольку мощность постоянного тока трудно изменить, источники питания постоянного тока часто включают в себя инверторы и выпрямители для преобразования мощности постоянного тока в мощность переменного тока. Мощность переменного тока поступает в трансформатор для изменения напряжения. После того, как источник питания достигает нужного напряжения, электричество проходит к выпрямителю, где оно снова преобразуется в мощность постоянного тока.

Как и в случае с источниками питания AC-DC, для моделей DC-DC могут потребоваться регуляторы для сглаживания сигнала. При преобразовании напряжения в мощность переменного тока в электрическом токе появляются пульсации напряжения. Регулятор уменьшает пульсации выходного напряжения для получения более чистой энергии на выходе. Для устройств, которым не нужно идеально ровное напряжение, можно использовать нестабилизированные блоки питания, которые зачастую стоят дешевле. Однако, если вы должны использовать источник питания постоянного тока для деликатного устройства, вам понадобится более чистый выход регулируемого источника питания.

Посмотрите наши блоки питания постоянного и постоянного тока

Как узнать, является ли источник питания переменным или постоянным источники питания и следите за самим устройством.

Один из способов определить, есть ли у вас блок питания AC-DC или модель DC-DC, — посмотреть на само устройство. Часто входная и выходная информация появляется где-то на поверхности. Если на вход подается переменный ток, у вас есть источник питания переменного/постоянного тока, и у вас есть модель постоянного тока, если вход и выход являются постоянными.

Хотя вы уже знаете, что источники питания переменного тока включают в себя розетки, эта информация становится бесполезной, если у вас есть устройство на борту корабля или в самолете. Как эти части получают энергию? Бортовой генератор или аккумуляторная батарея двигателя могут вырабатывать необходимое электричество. Если вы не уверены в источнике питания устройства, свяжитесь с нами по адресу ACT. У нас есть специалисты, которые помогут вам определить тип блока питания, который вам нужен.

Имеющиеся у вас источники питания так же важны, как и то, что вы питаете. Чтобы защитить ваши электрические устройства от повреждений, снабдите их источниками питания для создания нужного типа напряжения и тока, который требуется устройству, не выходя за рамки вашего бюджета. Если у вас есть вопросы или вам необходимо приобрести блоки питания переменного или постоянного тока, мы можем помочь.
