Можно ли автомат ставить перед счетчиком: Вводной автомат до или после счетчика

Вводной автомат до или после счетчика

В советское время все бытовые электросчётчики были рассчитаны на ток до 5 А и учитывали электроэнергию по одной цене, независимо от времени суток.

Сейчас их заменяют электронные приборы учёта электроэнергии, которые имеют много дополнительных функций и позволяют экономить на оплате за электричество за счёт включении мощных электроприборов в ночное время. При замене старого аппарата обычно устанавливается новый автоматический выключатель и при этом возникает вопрос, где ставить вводной автомат — до или после счетчика.

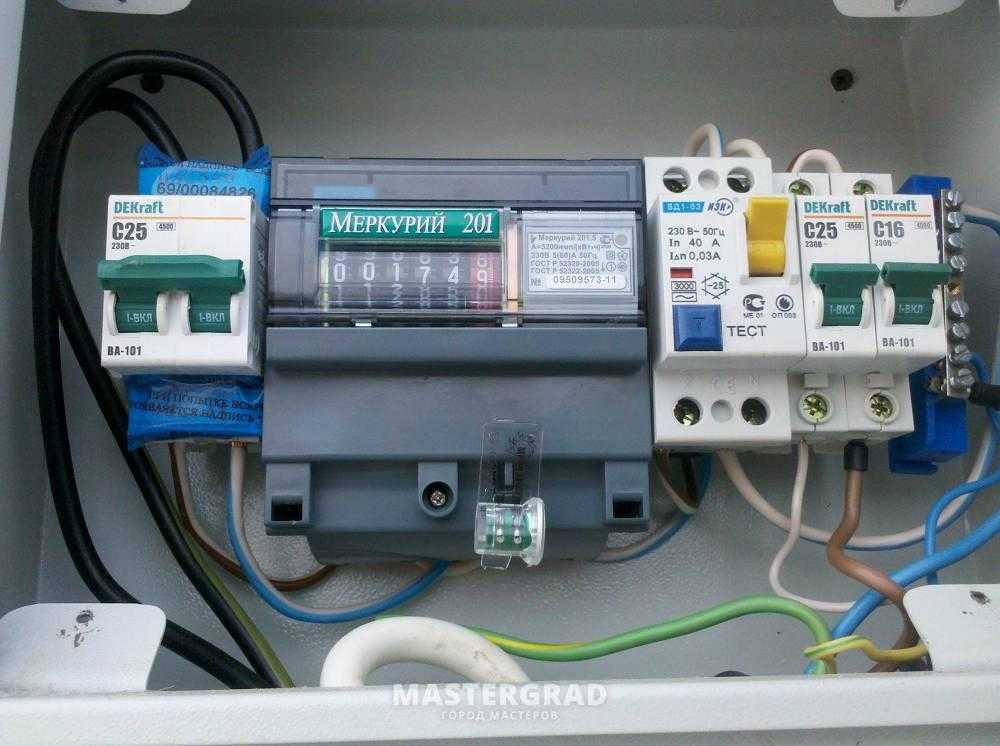

Можно ли перед счетчиком устанавливать автомат

Установка автомата перед счетчиком не только допускается, но и является обязательной согласно различным нормативным документам, а так же для обеспечения безопасности жильцов дома.

Что говорится в ПУЭ

Где вводной автомат ставится — до счётчика или после, определяется «библией» электромонтёров — Правилами Устройства Электроустановок. В этом документе в пункте 7. 1.64 указано, что все приборы учёта должны иметь возможность замены без отключения электроэнергии остальным потребителям, поэтому перед ними должен находиться отключающее устройство, причём его необходимо устанавливать не в квартире, а в подъезде многоквартирного дома или во дворе частного.

Такое расположение коммутационного аппарата производится в двух целях:

• выключение питания электропроводки в случае пожара;
• отключение потребителей при отсутствии оплаты за электроэнергию.

Чаще всего по требованию электрокомпании выключатель нагрузки заменяется автоматическим выключателем. Это связано с использованием этого устройства в качестве ограничителя потребляемой мощности и установкой его в опломбированном ящике.

Если перед электросчётчиком отсутствует защитное устройство, то согласно ПУЭ п. 7.1.65 оно должно быть установлено после прибора учёта. При наличии нескольких отходящих линий допускается подключение отдельного автомата на каждую из них, без общего автоматического выключателя.

Защита от пожара

Кроме нормативных документов, устанавливать автомат перед электросчётчиком требует тот факт, что это такой же электроприбор, как и телевизор или микроволновка и внутри него возможно короткое замыкание.

В этом случае установленный перед прибором автомат отключит напряжение и предотвратит выход из строя вводного кабеля. Поэтому, несмотря на то, что допускается монтаж перед счётчиком любого коммутационного аппарата, желательно, чтобы это был автомат или предохранители.

Где должен быть установлен коммутационный аппарат?

Где ставится вводной автомат, отключающий питание в квартиру, указано в ПУЭ п.1.5.36. Согласно этому документу, расстояние между прибором учёта и коммутационным прибором не должно превышать 10 метров. Это необходимо для упрощения ремонта и замены счётчика и затруднения хищения электроэнергии — к более короткому кабелю сложнее скрытно присоединить «левый» провод.

Взаимное расположение электросчётчика и автомата регулируется так же ПУЭ п.7.1.63. Согласно нормам этого пункта правил электросчётчики желательно устанавливать в общем блоке с автоматами или предохранителями, как это было ещё в Советском Союзе.

Следовательно, оптимальное место для установки прибора учёта в многоквартирном доме специально для этого изготовленный ящик, находящийся на лестничной клетке, а в частном доме во дворе.

Однако возможность выполнить эти требования имеется не во всех квартирах. В некоторых домах квартиры расположены в длинном коридоре, а в других вводной щиток общий для квартир на нескольких этажа.

Встречаются и более «экзотические» варианты, а приборы учёта в этих зданиях либо изначально монтировались внутри квартир, либо были перенесены в них в 90-е годы для предотвращения хищения.

Несмотря на то, что в этих домах нарушаются нормы ПУЭ, как правило, электрокомпания не настаивает на переносе электросчётчика к автоматам, за исключением случаев реконструкции внутридомовой электропроводки.

Какой аппарат нужно ставить перед счетчиком

В нормативных документах отсутствуют указания на то, какое именно коммутационное устройство должно устанавливаться перед прибором учёта. В ПУЭ содержатся только требования к месту установки — не далее 10 метров и снаружи квартиры, а так же к количеству полюсов. Поэтому допускается монтаж любого аппарата, разрывающего все подходящие провода одновременно.

Этим требованиям соответствуют:

• автоматический выключатель, уставка которого соответствует номинальному току вводного кабеля;
• пакетный выключатель, применявшиеся в подъездных щитках в советское время;
• выключатель нагрузки или рубильник;
• другие виды коммутационных приборов.

Удобнее всего устанавливать модульный автомат. Этот прибор защищает подходящий кабель не только от перегрузки на линии, но и от замыкания в самом электросчётчике. Кроме того, такое расположение вводного автомата позволяет сэкономить место во внутриквартирном щитке.

Сколько полюсов должно быть в автоматическом выключателе

Количество полюсов в коммутационном приборе, расположенном перед счётчиком, определяется числом фаз в сети.

Однополюсный или двухполюсный автомат?

Независимо от того, где установлен вводной автомат — до или после счетчика, в однофазной сети он должен быть двухполюсным и отключать одновременно фазный и нулевой провода.

Это указано в ПУЭ п.7.1.21, где говорится, что при питании однофазных потребителей от трёхфазной сети нужно предусмотреть одновременное отключение обоих контактов. Это необходимо для защиты квартирных электроприборов от перенапряжения, возникающего при обрыве проводника N или PEN.

Несмотря на то, что такое отключение можно произвести вручную, в данном пункте ПУЭ содержится рекомендация установить реле напряжения РН, отключающее питание линии при повышенном или пониженном напряжении.

Допускается так же использовать автоматы с дистанционным отключением в комплекте с реле максимального напряжения или подключать к такому реле электромагнитный пускатель, но такая схема чаще используется на промышленных предприятиях.

Трехфазная электропроводка

В данной ситуации в качестве вводного коммутационного устройства необходимо использовать аппарат, отсоединяющий все фазы. Этого требуют сразу два пункта ПУЭ — 7.1.64 и 1.5.36. В этом документе указано, что для безопасного подключения и замены прибора учёта электроэнергии необходимо отключать все питающие фазы одновременно, следовательно, в трёхфазной сети необходимо установить трёхполюсный автомат.

Обязательное отключение нейтрали в данном случае не требуется, так как при исправном нулевом проводе опасное напряжение в нём отсутствует. Оно может появиться только при обрыве PEN или N проводника на участке между зданием и подстанцией, поэтому во вводном щитке в здание желательно установить четырёхполюсный автомат.

Вывод

В нормативных документах имеется четкое указание, где ставить вводной автомат — перед счетчиком (ДО него). Причем не обязательно чтобы это был автоматический выключатель. Любой коммутационный аппарат, включая выключатель нагрузки, пакетный выключатель, рубильник и т.п. вполне допустимы.

Также имеется требования, это монтаж коммутационного устройства перед прибором учёта не далее 10 метров снаружи квартиры.

Однако установка автоматического выключателя перед электросчётчиком позволяет сэкономить место в квартирном электрощитке и средства на приобретение дополнительного выключателя нагрузки, рубильника или пакетного выключателя.

Похожие материалы на сайте:

• Как подключить дифавтомат на вводе
• На сколько ампер должен быть вводно автомат
• Какие автоматы нужны в квартире

как подключить, нужно ли его ставить, на сколько ампер, схема подключения, как правильно подсоединить

Александр Георгиевич Кондратьев

По образованию инженер-электрик, работал электронщиком, главным инженером на пищевом предприятии, генеральным директором строительной организации.

Подключение вводного автомата в электросчетчике у человека с минимальными навыками работы с электропроводкой не должно вызывать серьезных осложнений. Работа по монтажу не требует специальных знаний.

Необходимо только соблюдать требования по подбору оборудования, правильно смонтировать вводной автомат перед счетчиком или после. Работы произвести согласно электрической схеме, выполнить последовательность соединения электропроводки и обеспечить требования техники безопасности.

Содержание

1. Устройство, принцип работы и типы вводных автоматов
2. Как выбрать ВА в квартиру: советы и рекомендации
3. Можно ли ставить вводной автомат перед счетчиком
4. Как правильно подключать автомат после счетчика
5. Типовая схема
6. Последовательность работы

Устройство, принцип работы и типы вводных автоматов

Коммутационные устройства электрической линии, обеспечивающие защиту от перегрузок и токов короткого замыкания, называют автоматическим выключателем. Он предназначен для обеспечения сохранности электролинии при возникновении аварийной ситуации.

Это определение относится ко всем коммутационным приборам, которые смонтированы в электрощите. Основное отличие вводного автомата от линейного заключается в том, что он имеет большее значение номинального тока.

И рассчитывается в зависимости от разрешенной мощности потребления электроэнергии. Вводной автомат (ВА) — вторая ступень защиты, применяется как коммутационное устройство. При перегрузке или коротком замыкании первым должен сработать линейный элемент.

ВА имеет две степени защиты:

• Защита от перегрузки. Представляет собой биметаллическую пластину. При превышении допустимого тока она нагревается. В результате чего выгибается и приводит в действие механизм теплового расцепителя. Чем больше нагрузка, тем больший ток протекает по пластине. Скорость нагрева возрастает. И быстрее срабатывает автомат. После отключения включить устройство сразу не получится. Необходимо время, чтобы биметаллическая пластина остыла и приняла свое исходное положение. Только после этого можно включить устройство в работу.
• Защита от короткого замыкания. В автомате установлена токовая катушка (соленоид). При коротком замыкании в линии происходит мгновенное нарастание тока. Соленоид втягивает сердечник, срабатывает токовая защита и отключает электроэнергию. Время срабатывания составляет доли секунды.

Монтируются ВА перед или после счетчика электроэнергии на DIN рейку. В зависимости от питающего напряжения могут быть однополюсные, двухполюсные, трехполюсные или четырехполюсные. Двухполюсные устанавливаются при подключении однофазного напряжения 220 В.

Монтируются в квартирах многоэтажных домов. Для обеспечения электричеством коттеджей или частных домов подводится трехфазное напряжение. Для их подключения применяются четырехполюсные ВА. Раньше трехфазное напряжение не подключали, к старым домам подводилось однофазное напряжение.

В качестве вводных коммутационных систем ПУЭ запрещает устанавливать однополюсные автоматы. Из-за разброса времени срабатывания они не могут обеспечить необходимую защиту, что приведет к порче оборудования или пожару.

ВА характеризуются:

• Номинальным током. На корпус устройства наносится номинальное значение, при котором прибор может длительно работать без отключения, например, С40. Это значит, что ВА может выдерживать ток до 40 ампер бесконечно долго. Однако эти показания определены для температуры воздуха 300С. При более низкой температуре ВА выдерживает токи выше номинального.А при повышенной тепловая защита срабатывает при меньших нагрузках. Это следует учитывать при выборе места, где будет установлен вводной щит;
• Количество полюсов. Для однофазного напряжения применяют двухполюсные устройства, а для трехфазного четырехполюсные. Некоторые специалисты монтируют трехполюсные, что не обеспечивает надежной защиты;
• Важным показателем является время, за которое срабатывает автомат. При перегрузке это время может изменяться от нескольких десятков минут до нескольких секунд. Это зависит от величины тока, протекающего через биметаллическую пластину. Защита от короткого замыкания срабатывает за доли секунды.

Все устанавливаемые приборы должны согласовываться по току. Например, если на счетчике указан ток 40 А., то ВА должен быть рассчитан на ток менее 40 ампер. А линейные приборы суммарно не должны превышать ток ВА.

Если нагрузка небольшая, то монтируется счетчик, а затем автомат. При расчете обращают внимание на пусковые токи нагрузки.

Автоматы разбиты на три подгруппы В, С, D:

• В – это самые «нежные» приборы. Допускают нагрузку с пусковыми токами, не превышающими 3-5 номинальных значений, указанных на ВА;
• С – распространенные автоматы, устанавливаемые в частных домах и квартирах. Превышение пусковых токов изменяется от 5 до 10 раз от номинала;
• D – применяют в сетях с большими пусковыми токами и кратковременными перегрузками. Превышение составляет 10-20 раз от номинального значения.

Как выбрать ВА в квартиру: советы и рекомендации

Если проектируется электроснабжение дома или квартиры, то прежде чем подобрать сечение проводов, рассчитывают нагрузку, подключаемую к сети. По таблицам определяют необходимое сечение проводов.

Последним этапом выбирают вводной автомат. Он должен обеспечивать защиту линии от перегрузки и короткого замыкания.

Многие электрики совершают типовую ошибку. Подбор ВА осуществляют по мощности подключаемой нагрузки. Эта ошибка возникает при замене старого вводного шита на новый.

Следует помнить, что автоматический выключатель не только ограничивает потребляемую (разрешенную) мощность, но и защищает линию электропередач от перегрузки и короткого замыкания.

Выбор ВА должен осуществляться из условия сечения смонтированной электропроводки дома или квартиры. Если к сети, рассчитанной на подключение мощности в 1 Квт, подсоединить нагрузку в 5 Квт, то это приведет к повреждению проводов.

Придется тратить большие деньги на восстановление линии. Кроме этого это может быть губительно для счетчика электроэнергии. Поэтому при подборе ВА следует соблюдать принцип согласованности мощностей.

Главным критерием подбора должен быть принцип защиты линии от перегрузки и КЗ. Если предполагаемая нагрузка имеет большее значение, чем может обеспечить сечение проводов, то не следует рисковать и экспериментировать. Лучше сразу выполнить замену электролинии.В противном случае возможно поражение электрическим током людей или возникнет пожар.

Можно ли ставить вводной автомат перед счетчиком

На этот вопрос ответ можно найти в правилах эксплуатации электроустановок. Где в пункте 7.1.64 сказано, что необходимо предусмотреть коммутационный прибор, который снимает напряжение с прибора учета электроэнергии.

Это необходимо при выходе его из строя или замене старого электросчетчика на новый. То есть ПУЭ предписывает устанавливать коммутационные приборы до счетчика.

До недавнего времени для отключения использовались пакетные выключатели. Но они не обеспечивали необходимый уровень безопасности. Поэтому сейчас монтируют автоматические выключатели.

В продаже имеются боксы, в которых уже произведен монтаж счетчика с автоматами. Однако следует учитывать, что ВА, если он смонтирован перед прибором учета, и электросчетчик должны быть опечатаны. Нарушение пломбы владельцем дома приведет к наложению на него штрафа.

ПУЭ не дает четких указаний, где же ставить ВА -до или после счетчика. Но для обеспечения защиты проводки дома или коттеджа от перенапряжения или других неблагоприятных факторов рекомендуется монтировать автомат до электросчетчика. Вместе с ним в боксе устанавливается грозозащита.

Читайте, как смонтировать счетчик электроэнергии.

Монтаж производится в отдельном боксе, который опечатывается контролирующей организацией. Для обеспечения надежной защиты электролинии дома или квартиры, следует устанавливать общий автомат после счетчика.

Как правильно подключать автомат после счетчика

Корректно подключенный ВА после счетчика обеспечит надежную защиту проводки квартиры или коттеджа. Что убережет от поражения электрическим током жильцов и предотвратит возгорание строения.

До недавнего времени в качестве устройств защиты применялись предохранители или автоматические пробки.

При замене электрического щита устанавливается защита, отвечающая требованиям ПЭУ. На каждую линию ставится автомат.Он обеспечивает отключение конкретной линии при аварийной ситуации.

Типовая схема

Рассмотрим типовую схему подключения автоматов в щите.При однофазном подключении дома или квартиры на 220 В автоматический выключатель монтируется на каждую линию. Таким образом защищается отдельная линия, питающая освещение и розетки.

Кабель, который подводит напряжение к технологическому оборудованию, защищается с помощью УЗО.

Все фазные проводники объединятся и подключаются к ВА. Аналогично поступают с нулевыми проводами. Провода от общего автомата подходят на электросчетчик. К счетчику через коммутационное устройство подходит сетевое напряжение.

При трехфазном напряжении схема соединения аналогична однофазному. Отличие заключается в равномерном распределении нагрузки по фазам. И распределении ее по автоматам после счетчика.

Последовательность работы

Перед монтажом ВА необходимо провести подготовительные работы. Приобрести комплектующие или типовой щит.

В нем уже собрана схема и выполнено подключение автоматов. Прежде чем подключиться, необходимо обесточить дом. Для этого вызывают электрика.

Остается смонтировать вводной щит и подсоединить нагрузку. Электрик проверяет правильность подключения автоматов к нагрузке и электросчетчику.

Остается подсоединиться к линии электропередач, подать напряжение и опломбировать бокс с ВА и электросчетчиком.
