Как устроена вытяжка в новых домах?

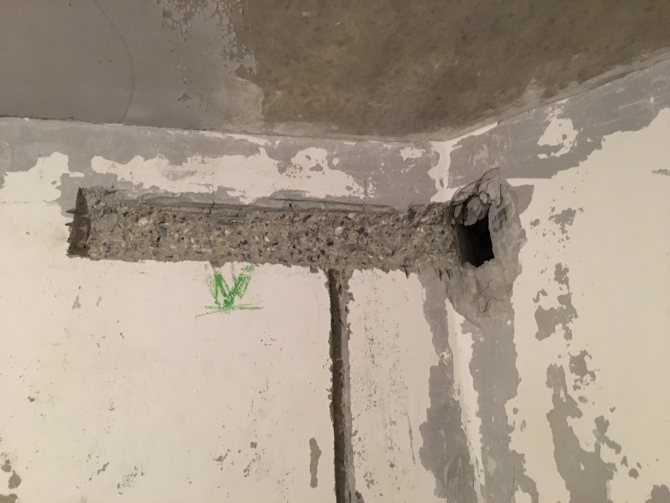

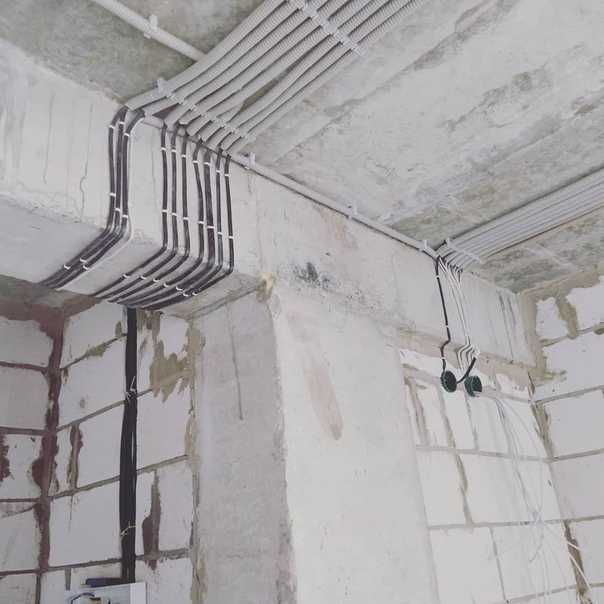

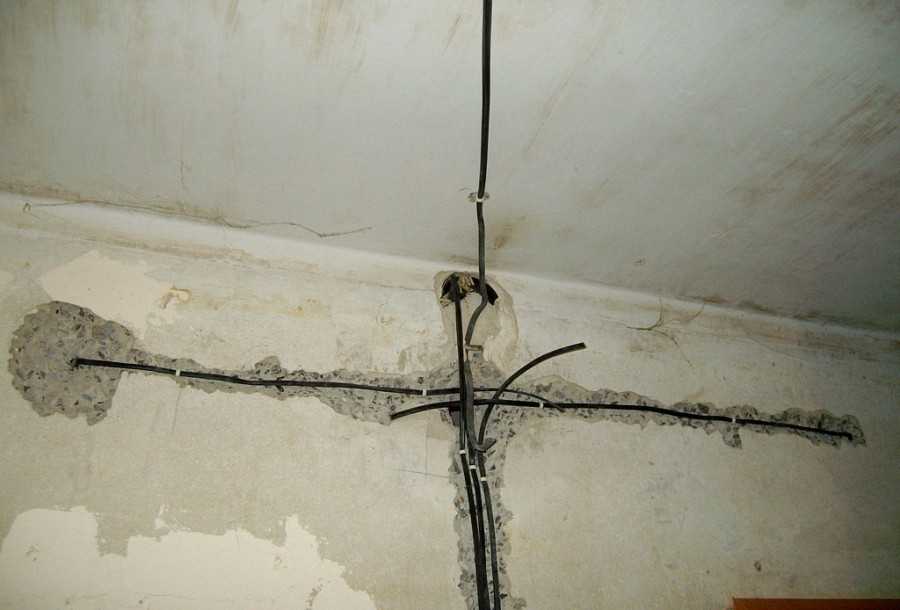

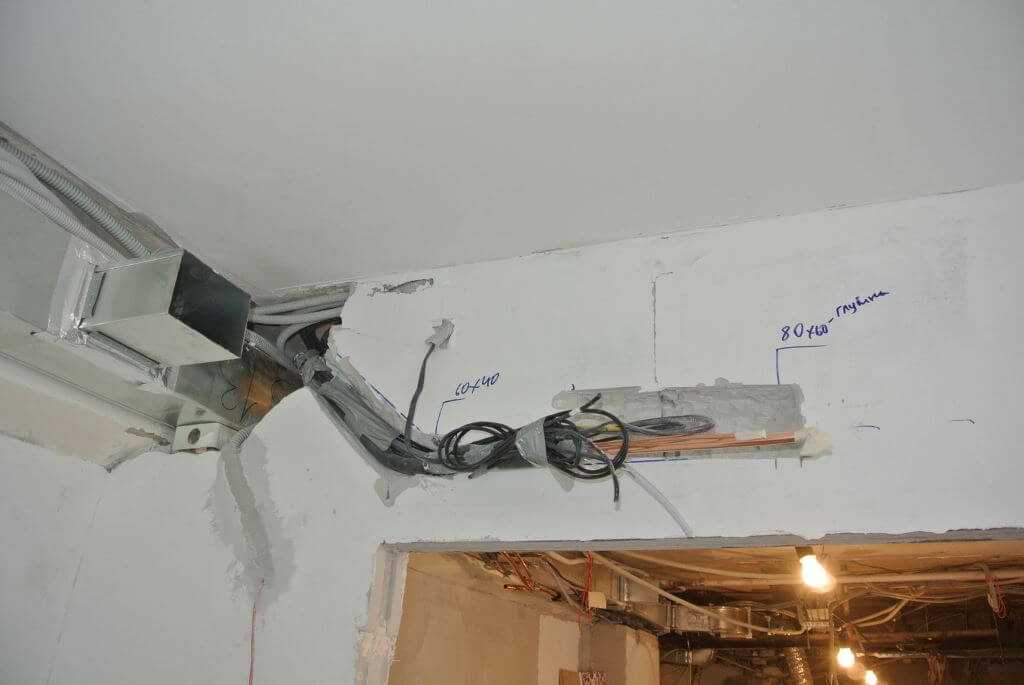

Штробить вентшахту для прокладки коммуникаций категорически недопустимо. В случае необходимости прокладки труб или электропроводки, стена вентшахты подлежит утолщению в необходимом месте с помощью газоблоков или других строительных материалов. В этом искусственном утолщении и прокладываются коммуникации.
Как устроена вытяжка в новых домах?
Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки.
Как устроена Вентшахта в квартире?
Она работает так: Свежий воздух поступает через приоткрытые форточки, окна или проветриватели. Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту. Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.
Почему нельзя выводить вытяжку в вентиляцию?
Подключая вытяжку к вытяжному каналу и тем самым закрывая вентканал коробом, вы лишаете кухню постоянной естественной вентиляции. Это приводит к сырости и, как следствие, к образованию плесени на ограждающих конструкциях.
Как решить проблему с вентиляцией в квартире?
Способы решения проблем с вентиляцией
- Чистка вентканала.
- После установки стеклопакетов, обеспечьте частое проветривание помещения.
- В частном доме обеспечьте зазор между входной дверью и порогом для притока воздуха.
- Установите приточные клапаны или стеклопакеты со встроенными клапанами.

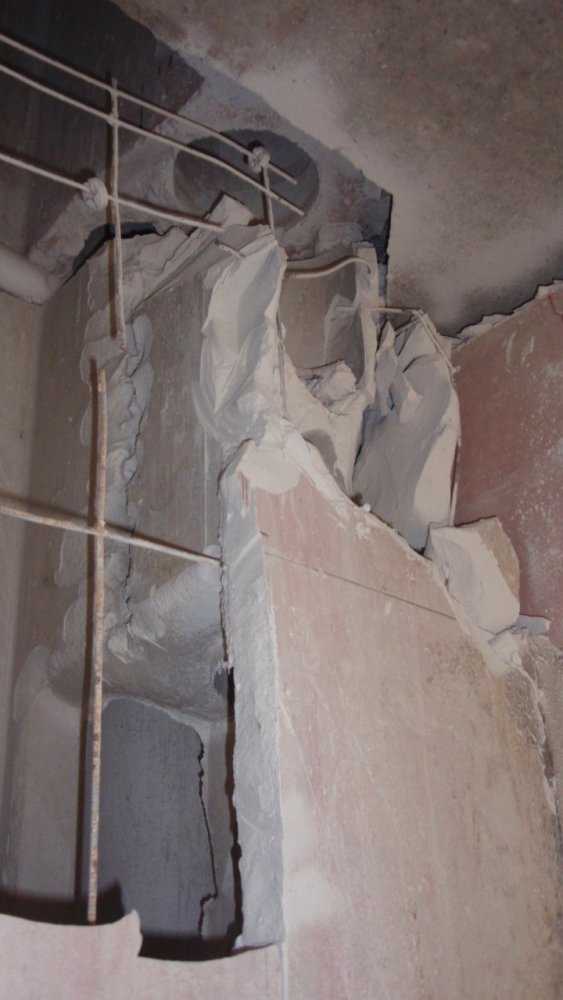

Можно ли сносить стену с вентиляцией?
Чтобы избежать недоразумений, мы сразу хотим ответить на вопрос «можно ли сносить вентиляционный короб?» Наш ответ: если рассматривать данный вопрос с точки зрения строительных норм и правил и с точки зрения перспективы согласования этой перепланировки, то однозначно сносить вентиляционный короб нельзя.
Можно ли вытяжку вывести в вентиляцию?
Отвечаем на ваш вопрос о законности установки вытяжного кухонного зонта в квартире многоквартирного дома. Сразу необходимо отметить, что СНиП 41.01.2003 допускает частичное использование смешанных систем вентиляции с естественным и механическим побуждением. Другими словами, устанавливать кухонный вытяжной зонт (вент.
Можно ли выводить вытяжку в вентиляцию Украина?
Пункт 4.5.18. правил запрещает в домах, оборудованных приборами с отводом продуктов сгорания в дымоход, устанавливать вентиляцию с искусственным побуждением. Любой газовый прибор использует для горения воздуха. Таким образом, его наличие на кухне исключает использование проточной вытяжки.
Можно ли закрыть вентиляционное отверстие на кухне?
повторному использованию может подлежать воздух в кухне и только после очистки рециркуляционной вытяжкой; кухонный вентиляционный проем нельзя полностью закрывать трубой вытяжки для кухни с отводом в вентиляцию; для эффективной работы вентиляционной системы необходимо обеспечить приток свежего воздуха внутрь помещений.
Почему дует из вентиляции?
Сквозняки в больших помещениях, которые не разделены на отсеки. Наличие мусора, птичьих гнезд, снега, льда, сажи в вентиляционных каналах. Холодный воздух и пары, накопившиеся в каналах, препятствующие движению тяги. Неправильная работа вентиляторов или системы вытяжки.
Что делать если вытяжка не тянет?
Для устранения проблемы нужно регулярно промывать элементы. Причиной того, почему вытяжка плохо вытягивает, может послужить образование запоров в вентиляционном канале дома. Тяга проверяется при помощи спички или зажигалки. Если пламя не колышется, то ход забит.
Куда жаловаться на вентиляцию?
Здравствуйте, Вам следует обратиться в организацию, которая контролирует данный многоквартирный дом и отвечает за предоставление коммунальных услуг. Это ЖЭК, управляющая компания или ТСЖ. Пишите им заявление о неработающей вентиляции. После обращения в квартиру приходит эксперт, проверяет работу, составляет акт.
Как должна тянуть вытяжка?
Нужно поднести к вытяжному отверстию горящую спичку. Если пламя остаётся неподвижным – значит, тока воздуха нет. Если оно клонится в сторону вентканала, значит, вытяжка работает нормально.
Как перезагрузить вытяжку?
Первое что необходимо сделать, это отключить вытяжку от электросети и снова включить, в некоторых случаях это помогает. Но применимо лишь для кухонных вытяжек с электронным управлением. Перезагрузка электроники, должна помочь исправит и вытяжка заработает штатно. Необходимо проверить наличие электропитания в розетке.
Как проверить работу вытяжки на кухне?
Возьмите полоску тонкой бумаги. Откройте входную дверь и окна. Возьмите бумажку за один конец и поднесите к вентиляционной отдушине на расстояние 5 см. Если полоску засосало в отдушину, то вытяжка работает нормально, и проблема в приточной вентиляции.
Как проверить силу вытяжки?
Нужно поднести к воздухозабору зажженную спичку или зажигалку. Если при включенном вентиляторе пламя колышется в нужную сторону — воздух всасывается. Важно: вариант проверки огнем наиболее опасный. Его не рекомендуют использовать для тестирования вытяжки над газовой плитой.
Почему не работает вытяжка на кухне?
Плохая работа вытяжки может свидетельствовать о том, что есть проблема с фильтрами прибора. Осмотрите их, если они не одноразовые, то разберите их. Выполните чистку фильтров, замените гранулы в угольном фильтре. Фильтр жироуловитель тоже бывает одноразовый или многоразового использования.
Как правильно должна работать вытяжка на кухне?
Принцип работы подвесной вытяжки основывается на рециркуляции воздуха. Прибор втягивает воздух в себя, проводя его через фильтры, а затем уже очищенным возвращает на кухню. Для очистки воздуха в ней используются разные типы фильтров – жировые и угольные, о которых мы расскажем позже.
Как устранить обратную тягу в вентиляционном канале?
Для устранения проблемы направления тяги применяются такие способы устранения, как:
- Выведение трубы за зону ветровой тени (или выше ее).
- Ремонт вентиляционной конструкции.
- Создание притока потоков воздуха с улицы.
- Прочищение каналов.
- Очистка каналов от снега и льда.
Как работает вентиляционная шахта?
Устройство естественной вентиляции
К основному вентиляционному каналу подсоединяются каналы-спутники, начало которых расположено, как правило, в ванной, на кухне и туалете. Через эти каналы-спутники «отработанный» воздух уходит из квартир, попадает в общую вентиляционную шахту, проходит ее и выводится в атмосферу.
Кто отвечает за вентиляцию в квартире?
Согласно действующему жилищному законодательству проверка вентиляции предусмотрена 3 раза в год. Обеспечивает это управляющая компания, заключив договор со специализированной организацией. Поэтому если у жителей возникают проблемы с работой вентиляции, им необходимо обращаться за помощью в управляющую организацию.
Что такое Рециркуляционная вытяжка?
Рециркуляционные вытяжки для кухни не выводят воздух наружу, как проточные модели, а очищая его от загрязнений в фильтрах, возвращают обратно в помещение. Рециркуляционные вытяжки – самый недорогой вариант вентиляционной техники для кухни.
Можно ли кухонную вытяжку вывести в дымоход?
Так делать запрещено. При топке печи дым может попадать через трубу вентиляции в помещение. Нужно делать отдельные каналы для вентиляции и дымовой трубы.
Можно ли вытяжку вывести в дымоход?
Согласно СП 7.13130.2013 «Отопление, вентиляция и колндиционирование» вывод дымохода в вентиляционный канал запрещен.
Что делать если вытяжка включается сама?
Что делать с вытяжкой, которая включается сама по себе?
- Очистите капюшон
- Обезжирьте фильтры.
- Проверьте датчики.
- Убедитесь, что блок питания работает правильно.
- Запускаем гарантию
Где находится предохранитель в вытяжке?
Он размещен в верхней части вытяжки, около выходного отверстия воздуховода, на распределительной коробке. Отключите вытяжку от сети электропитания. Открутите по стрелке крышку крепления предохранителя.
Как заменить лампочку на вытяжке крона?
Чтобы заменить лампы освещения необхо- димо открыть откидную панель, снять алюминиевый жироулавливающий фильтр, слегка поджать вниз держа- тель патрона до выхода лампы из кор- пуса вытяжки, удерживая держатель, утопить лампу в патрон и, повернув её против часовой стрелки, вынуть (рис. С).
Как правильно подключить вытяжку на кухне
Как известно, вытяжки для кухни бывают классическими и рециркуляционными. Первая отводит воздух в вентиляционную шахту или прямо на улицу.
Рециркуляционная просто гоняет его через себя, задерживая жир. Она в своей конструкции имеет фильтры для очистки воздуха от запаха.
Основные вопросы и проблемы возникают при установке и подключении именно классического варианта. Его и рассмотрим максимально подробно.
Для начала, кратко перечислим основные ошибки, которые вас подстерегают на этом пути. Далее приведем пути их решения и наиболее популярные способы монтажа.
Ошибки при установке кухонной вытяжки
1 Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка.
Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.
2 Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.
Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.
3 Вывод воздуховода на улицу через самодельное отверстие в стене.
В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.
Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.
Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.
4 Сложная геометрия трассы с большим количеством переходов и искривлений.
В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.
Опасны именно повороты, идущие один за другим, без разгонных участков.
5 Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.
Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.
6 Установка вытяжки на неправильной высоте.
Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.
7 Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.
Поверьте, иногда эту конструкцию приходится разбирать.
8 Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.
Почему это ошибка, а когда так делать все таки можно, говорится далее.
9 Отсутствие отдельной розетки в верхней части стены под вытяжку.
Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.
А значит проводку под него нужно делать стационарную и с умом.
10 Неправильная установка обратного клапана.
Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.
Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.
Давайте рассмотрим отдельно каждый из них.
Подключение вытяжки к электричеству
Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.
Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.
Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:
- кабель трехжильный ВВГнгLs 3*2,5мм2
В домашней проводке применяйте кабель именно данной марки (с индексом Ls).
- обычная розетка на ток 16А с заземляющими контактами
Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.
Чего не скажешь про варочную панель или посудомоечную машину.
Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.
Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.
Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.
Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.
Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.
Все что остается — это правильно подключить розетку.
Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.
Неправильное подключение воздуховода вытяжки к вентиляции
Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.
Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.
Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.
Вот, ознакомьтесь с пунктами свода правил СП54 и СП60.
То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.
Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.
На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.
При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.
Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).
Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всас воздуха будет происходить не на уровне потолка, а на уровне середины кухни.
Хотя забор всех запахов продуктов жизнедеятельности, как раз таки и должен осуществляться с максимальной высоты.
Вполне понятно, что никакой тяги в этом случае не будет. То есть, вы своими собственными руками, лишаете себя естественной вентиляции.
Это грозит возникновением грибка, повышенной влажностью. В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.
А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что — неправильная вентиляция!
Изначально в советское время, проектируя наши многоэтажные дома, инженеры рассчитывали, что воздух в квартиру будет поступать в том числе из-за неплотностей в деревянных окнах.
Однако с установкой пластиковых окон и герметичных дверей, мы тем самым перекрыли этот канал свежего воздуха в доме. Закроете еще и вентиляцию и будете жить как в подводной лодке.
Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.
Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?
Воздуховод от вытяжки и решетка с обратным клапаном
Первый — вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.
Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.
Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.
Хотя конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите — сверху, сбоку, снизу.
Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.
Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.
Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.
Можно сделать все гораздо лучше.
Правильное подключение воздуховода к системе вентиляции
Для этого вам понадобятся:
- пластиковый воздуховод
- обратный клапан со смещенной осью
- тройник разветвитель
В конечном итоге у вас должна получиться примерно вот такая конструкция.
Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.
При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.
Инструкция по сборке — все цифры и производительность
Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.
Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.
Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.
Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.
Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм — 400 м3/ч.
Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано — 1200 м3/ч!
Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.
Соединение разных диаметров делается при помощи специальных переходников.
Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.
Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.
Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть — переходник. Именно там наблюдается наибольшая турбулентность.
Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.
Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.
Доходим до тройника. В него со стороны комнаты устанавливается клапан.
Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.
У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.

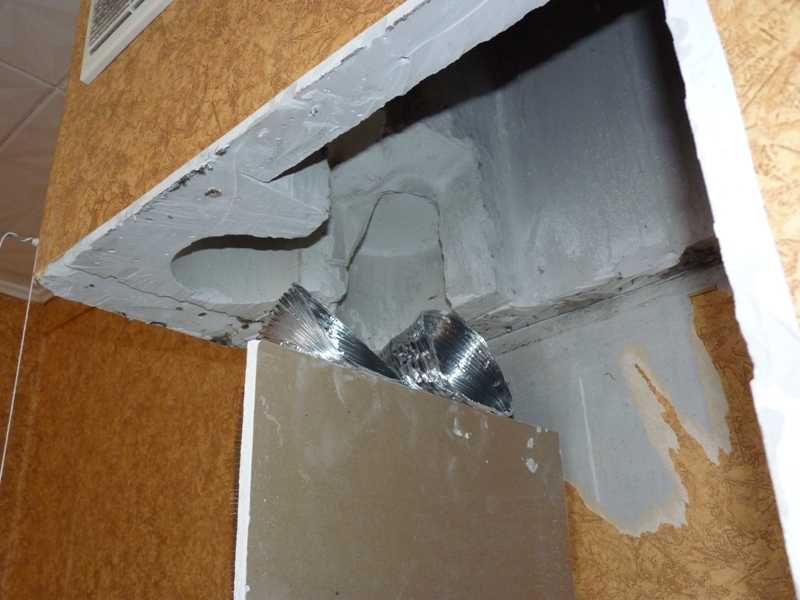

Подготовка отверстия вентиляционной шахты
Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.
В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.
В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).
Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.
При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах — это прямой путь к появлению этой самой плесени и грибков.
К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.
Почему обратный клапан иногда не работает и не закрывается
Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта «пушка» не сильно торчала наружу.
Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.
Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.
При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.
Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.
Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.
Многие с этой проблемой сталкивались и легко решали ее именно таким образом.
Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.
В противном случае круг ставится в положение 11 часов – 7 часов.
Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.
Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.
Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.
У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот «поворот». Обязательно нужен угол.
Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.
Если вам вообще не хочется видеть торчащее «дупло» под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.
Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.
Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.
Как говорится, красота требует жертв.
Почему воздух с кухни попадает к соседям — виновата ли вытяжка?
Несмотря на все преимущества, у подобной системы подключения вытяжки находится много критиков. Они считают, что подобным образом вы грубо вмешиваетесь в общую систему вентиляции всего дома.
К примеру, у вас то все будет хорошо, а вот про соседей вы подумали? Якобы из-за такого подключения вытяжки к вентиляции, все запахи с вашей кухни автоматически будут проникать в квартиры по стояку выше.
Начали жарить пирожки, а все соседи уже об этом знают. Однако все критики заблуждаются, исходя из неверных представлений устройства вентиляции в многоквартирных домах.
Они думают, что от низа до верха идет один общий канал 110*150мм с «дырками» на каждую квартиру.
На самом деле в 5-ти этажках, все каналы индивидуальные и задуть посторонние запахи соседям у вас навряд ли получится. В домах от 6-ти этажей и выше, уже идет система вентиляции с удалением воздуха через каналы спутники, сообщающиеся с общим сборным каналом через один этаж.
Этот общий канал имеет в сечении площадь в 6-8 раз большую, чем индивидуальные шахты в квартиры с размерами 110*150мм.
Схематично такую систему вентиляции многоэтажного дома можно представить вот так.
Да, в таких постройках, если ОДНОВРЕМЕННО включить на максимум несколько вытяжек, возможно появление обратной тяги. Но это крайне редкий случай.
Смотрите — естественная тяга с квартир в лучшем случае составляет от 100 до 150 м3/ч. У вас девятиэтажный дом. Первые семь этажей врезаны в общий канал размерами 510*270мм, а то и более. Итоговый естественный поток в нем около 1000 м3/ч.
И тут вы вместо привычной тяги в 150, включаете свою вытяжку на 300 м3/ч. Как вы думаете, она способна создать в этом случае обратную тягу и начать выгонять воздух к соседям?
Для этого необходимо, чтобы все 6 этажей проделали тоже самое, притом на максимальной скорости.
Вот тогда уже какой-то одной квартире не повезет и ее обитателям придется нюхать все ароматы готовки соседей. Но этот вариант маловероятен.
Несмотря на все это, иногда воздух реально с вашей кухни попадает в другие квартиры дома. Либо наоборот, вы прекрасно чувствуете что соседи сегодня жарят на обед. Из-за чего это происходит и где искать причину?
Происходит это по нескольким обстоятельствам. По каким, читайте более развернуто под спойлером.
Почему запах из вашей квартиры проникает к соседям
Незаконность установки вытяжки
Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.
Соседи могут сослаться на «Постановление правительства Москвы». Там есть такой двоякий пункт 3.4 «Об утверждении нормативов по эксплуатации жилищного фонда.»
Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья 3.14.13.
Так что будьте внимательны с установкой вытяжных зонтов над плитами.
Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.
Но тут уже вопрос, как кому повезет с соседями.
//youtu.be/d9euaYOd39o
Извлечение предмета воздуховода | Планетарный воздуховод
Ваша семья когда-нибудь уронила что-нибудь в вентиляцию пола? Была ли это любимая игрушка вашего ребенка, потерянная в бездне; украшение, скользящее через щели вентиляционного отверстия; или тяжелый инструмент с грохотом пробирается к вашей печи, мы можем извлечь ваши предметы из ваших воздуховодов. В Planet Duct мы предлагаем эту уникальную услугу в качестве компании по очистке воздуховодов NADCA в Колорадо-Спрингс.
У нас есть множество инструментов, чтобы вернуть упавший предмет, в том числе наш прицел с камерой, крюк для извлечения и магнитное крепление, чтобы вернуть ваши вещи на землю. Если объект слишком тяжелый или приближается к змеевику кондиционера, мы можем войти прямо в топку или сделать доступ к магистральным линиям вашей системы воздуховодов. Чего бы это ни стоило, мы можем вернуть потерянные вещи из воздуховодов!
Что мы находим в воздуховодах
Во время очистки воздуховодов для домовладельцев округа Эль-Пасо мы обнаружили невероятное количество потерянных предметов в вентиляционных отверстиях и воздуховодах. Потерянный предмет может потенциально блокировать поток воздуха, собирать пыль и мусор или даже вызывать запах горящего материала, если предмет находится слишком близко к печи. Вот примеры того, что мы можем получить из ваших воздуховодов:
Игрушки
Ювелирные изделия
Сотовые телефоны
Кредитные карты, Наличные, Монеты
Инструменты, Гвозди, Шурупы
Столовое серебро, Кухонная утварь
Очки
Резинки для волос, зажимы, аксессуары
Мелки, маркеры, ручки и карандаши
ТВ пульты
Тайник вашего подростка
Журналы, фотографии, бумажные изделия
Предыдущий
Следующий
Как достать что-нибудь из вентиляционного отверстия в полу
Снимите крышку вентиляционного отверстия: Большинство вентиляционных отверстий в полу просто размещаются над воздуховодом. Однако некоторые вентиляционные отверстия завинчены, и для их открытия потребуется отвертка. Убедитесь, что вы поместили винты в безопасное место, пока будете искать воздуховод.
Ощупывание вокруг: Безопасно спуститесь в вентиляционное отверстие и нащупайте упавший предмет. Каждый воздуховод отличается по глубине и углам. Если вы можете найти предмет, осторожно вытащите его, чтобы он снова не упал.
Используйте проволочную вешалку: Если вы не можете получить выпавший предмет таким образом, вы можете попробовать использовать такие инструменты, как проволочная вешалка. С помощью этого метода вы возьмете крючок вешалки и постараетесь максимально выпрямить вал, оставив крючок на месте (это то, что вы будете использовать, чтобы схватить предмет). Вы можете попробовать сложить плечи вешалки или раскрутить, чтобы получить больше длины. Когда у вас будет инструмент, опустите вешалку как можно ниже в вентиляционное отверстие. Аккуратно двигайтесь вокруг верхней части вешалки, пока не наткнетесь на предмет и не зацепите его. Медленно вытащите вешалку из вентиляционного отверстия и достаньте потерянную вещь.
Использование пылесоса: Возьмите шланг пылесоса и вставьте его как можно глубже в воздуховод. Включите пылесос и переместите насадку. Проверьте вакуумный контейнер на предмет потерянного предмета. Вы также можете попробовать надеть колготки на отверстие пылесоса и закрепить его резинкой. Это поможет создать всасывание для извлечения более легких и непонятных предметов, которые не будут всасываться пылесосом.
Наймите профессиональную компанию по очистке воздуховодов: Если ни один из этих методов не работает, упавшие ключи, игрушки или предметы, скорее всего, застряли слишком глубоко в системе воздуховодов. В Planet Duct у нас есть специальные инструменты для извлечения предметов, упавших из воздуховодов, и мы можем безопасно вернуть вам ваш предмет. Не говоря уже о том, что мы можем избавиться от всей пыли, мусора и аллергенов, плавающих в вашей системе HVAC и загрязняющих воздух в помещении.
Успешных поисков
Во время просмотра наших 18 мес. внучка, она положила пушистый снежок для игры в одно из вентиляционных отверстий. Обеспокоенные пожарной безопасностью, мы позвонили Брэндону из Planet Duct. В субботу трехдневного уик-энда он прошел весь путь от своего магазина в Спрингс до нашего дома в Монументе, чтобы убрать предмет. Все это время он поддерживал с нами связь. Используя передовое фотооборудование, он смог снять «снежный ком» в кратчайшие сроки. Он был очень профессиональным и вежливым на протяжении всей процедуры. Плата была очень разумной. Мы планируем использовать их в будущем для очистки воздуховодов. Мы рекомендуем их всем!
Гвендолин Т.
ВАШ ВЕНТИЛЯТОР НЕ ЧЕРНАЯ ДЫРА
Не теряйте ничего в пустоте системы воздуховодов. Если вы что-то уронили в вентиляционные отверстия, почувствовали запах горящего пластика или резины или задаетесь вопросом, куда исчезают все игрушки вашего малыша, позвоните нам в Planet Duct. Мы с гордостью можем предложить бесплатные услуги по извлечению элементов воздуховодов в Колорадо-Спрингс и округе Эль-Пасо. Как компания, сертифицированная NADCA, мы можем вернуть ваши потерянные вещи на землю.
Можете ли вы сэкономить деньги, закрыв вентиляционные отверстия HVAC в неиспользуемых комнатах?
Ваш кондиционер, тепловой насос или печь, вероятно, потребляют много энергии. Отопление и охлаждение составляют около половины общего потребления энергии в типичном доме. Для кондиционеров и тепловых насосов, использующих электроэнергию, вырабатываемую электростанциями, работающими на ископаемом топливе, количество, которое вы используете дома, может составлять только треть от общего количества. Мне часто задают вопрос, можно ли закрывать вентиляционные отверстия в неиспользуемых комнатах, чтобы сэкономить деньги. Ответ может вас удивить.
На фотографии выше показан типичный вентиляционный канал для канальной системы отопления, вентиляции и кондиционирования воздуха (кондиционер, тепловой насос или печь). На стороне возврата вы обычно увидите простые решетки, но на стороне подачи, где кондиционированный воздух выдувается обратно в дом, большинство подрядчиков HVAC устанавливают регистры, подобные приведенному выше. У него есть какой-то рычаг, который позволяет регулировать жалюзи за решеткой.
Вы могли бы подумать, что, поскольку он регулируется, его можно открывать и закрывать в соответствии с вашими потребностями, верно?
Вентилятор и воздуходувка
Вентилятор в вашей системе HVAC является сердцем распределения воздуха. Он вытягивает воздух из дома через обратные каналы, а затем выталкивает его обратно в дом через приточные каналы. В высокоэффективных системах воздуходувка приводится в действие двигателем с электронной коммутацией (ECM), который может регулировать свою скорость в зависимости от различных условий. Однако большинство нагнетателей относятся к типу постоянных разделительных конденсаторов (PSC), которые не являются двигателями с регулируемой скоростью.
В любом случае система рассчитана на то, чтобы воздуходувка работала против некоторой максимальной разницы давлений. Это число обычно составляет 0,5 дюйма водяного столба (iwc). Если фильтр становится слишком грязным или каналы подачи слишком ограничены, воздуходувка выталкивает более высокое давление.
В случае ECM высокое давление заставит двигатель разгоняться, пытаясь поддерживать надлежащий поток воздуха. ECM гораздо более эффективен, чем двигатель PSC в идеальных условиях, но когда он разгоняется до более высокого давления, вы теряете эту эффективность. Вы по-прежнему получаете поток воздуха (возможно), но это стоит вам дороже.
Двигатель PSC, с другой стороны, будет продолжать вращаться, но с более низкими скоростями при повышении давления. Таким образом, более высокое давление означает меньший расход воздуха, а, как мы увидим ниже, низкий расход воздуха может вызвать серьезные проблемы.
Здесь важно помнить, что независимо от того, какой тип двигателя вентилятора установлен в вашей системе HVAC, плохо, когда ему приходится работать против более высокого давления.
Закрытые вентиляционные отверстия увеличивают давление
В хорошо спроектированной системе воздуходувка перемещает воздух против давления, которое не превышает максимальное значение, указанное производителем (обычно 0,5 л водяного столба). Идеальная система также имеет низкую утечку воздуховода.
Однако типичная система далека от идеала. Хотя большинство систем рассчитано на 0,5 iwc, Национальный институт комфорта, измеривший статическое давление и поток воздуха во многих системах, пришел к выводу, что типичная система выдерживает статическое давление около 0,8 iwc. Теперь мы готовы заняться вопросом закрытия вентиляционных отверстий.
Когда вы начинаете закрывать вентиляционные отверстия в неиспользуемых помещениях, вы делаете систему воздуховодов более ограниченной. Давление увеличивается, а это означает, что вентилятор ECM будет наращивать мощность, чтобы поддерживать поток воздуха на высоком уровне, тогда как вентилятор PSC будет перемещать меньше воздуха. В большинстве домов также нет герметичных воздуховодов, поэтому более высокое давление в системе воздуховодов будет означать большую утечку воздуховодов, как показано ниже.
Чем больше вентиляционных отверстий вы закроете, тем выше будет давление в системе воздуховодов. При этом вентилятор ECM будет потреблять все больше и больше энергии. Вентилятор PSC будет работать меньше, но не будет перемещать столько кондиционированного воздуха. В обоих случаях утечка воздуховода будет увеличиваться еще больше.
Как насчет тепла?
В дополнение к перемещению воздуха ваш кондиционер, тепловой насос или печь также охлаждают или нагревают воздух, проходящий через систему. Воздух проходит через змеевик или теплообменник и либо отдает тепло, либо забирает тепло.
В системах с фиксированной мощностью — а большинство из них — количество тепла, которое змеевик или теплообменник способен поглотить или отдать, является фиксированным. Когда поток воздуха уменьшается, с воздухом происходит меньший теплообмен. В результате изменяется температура змеевика или теплообменника.
Если поток воздуха слабый, он будет отдавать меньше тепла в змеевик летом, и змеевик станет холоднее. Если в воздухе есть водяной пар, конденсат на змеевике может начать замерзать. У вас может даже получиться глыба льда, как показано на фото ниже. И лед на змеевике очень плохо влияет на поток воздуха.
Это также плохо для компрессора, так как не весь хладагент испаряется, а жидкий хладагент возвращается в компрессор. Если вы хотите купить новый компрессор, это хороший способ сделать это.
То же самое, если зимой у вас низкий поток воздуха через змеевик теплового насоса. Вы можете получить действительно горячий змеевик, высокое давление хладагента, взорванный компрессор или утечку хладагента.
Аналогичным образом, низкий расход воздуха в печи может привести к тому, что теплообменник нагреется до такой степени, что в нем появятся трещины. Эти трещины позволяют выхлопным газам смешиваться с кондиционированным воздухом. Когда это произойдет, ваша система воздуховодов может стать системой распределения яда, поскольку она может направлять угарный газ в ваш дом.
9 непредвиденные последствия закрытия вентиляционных отверстий
Позвольте мне теперь обобщить описанные выше проблемы, которые могут возникнуть в результате закрытия вентиляционных отверстий в вашем доме. Первое, что происходит, это повышение давления воздуха в системе воздуховодов, что может привести к следующим негативным последствиям:
- Повышенная утечка воздуховодов
- Нижний поток воздуха с вентиляторами PSC
- Повышенное энергопотребление с вентиляторами ECM
- Проблемы с комфортом из-за низкого расхода воздуха
- Замерзший змеевик кондиционера
- Неисправный компрессор
- Треснувший теплообменник с потенциальным попаданием угарного газа в ваш дом
- Повышенная инфильтрация/эксфильтрация из-за несбалансированной утечки, как я описал на прошлой неделе
- Конденсация и рост плесени зимой из-за более низкой температуры поверхности в помещениях с закрытыми вентиляционными отверстиями
Не гарантируется, что вы столкнетесь со всеми проблемами, относящимися к вашей системе, но зачем рисковать.
Проект Kickstarter, которого следует избегать
Недавно я писал обо всех ИТ-специалистах, которые пытаются пойти по стопам Nest и получить прибыль от движения за энергоэффективность дома. Я использовал умный оконный кондиционер Aros в качестве примера компаний, которые думают, что можно решить проблемы, просто создав продукт с приложением для смартфона.
Что ж, познакомьтесь с более злобной идеей: E-vent. (Вы можете легко найти его, выполнив поиск по термину «Kickstarter E-Vent».) Сейчас это всего лишь проект Kickstarter, и, возможно, он не получит финансирования. Однако, если он получит финансирование, он столкнется со всеми проблемами, которые я описал выше. Неважно, закроете ли вы вентиляционные отверстия, поднявшись по лестнице в своем доме или с пляжа в Косумеле. Это все еще плохая идея.
На странице E-Vent на Kickstarter говорится, что они следят за температурой воздуха и открывают вентиляционные отверстия, если температура становится слишком низкой при кондиционировании воздуха или слишком высокой при обогреве. Конечно, это не сработает, если они не будут следить за температурой прямо на змеевике или теплообменнике. И это все еще, вероятно, не сработает, потому что существует широкий диапазон допустимых температур для разных систем.
Это продукт HVAC, разработанный людьми, которые не знают некоторых очень важных принципов отопления и кондиционирования воздуха. Будем надеяться, что они никого не убьют.
Единственный способ закрытия вентиляционных отверстий
Основная проблема заключается в том, что закрытие приточных вентиляционных отверстий в вашей системе HVAC меняет то, что выходит в определенных местах. Это не меняет того, что пытается сделать воздуходувка. Это также не меняет количество тепла, которое кондиционер, тепловой насос или печь пытаются передать или произвести.
Возможно, вам удастся закрыть один или два вентиляционных отверстия в вашем доме, но это будет зависеть от того, насколько ограничена и негерметична ваша система воздуховодов. Если это типичная система воздуховодов со статическим давлением на 60 % выше указанного максимального значения, закрытие даже одного вентиляционного отверстия может привести к тому, что оно окажется за гранью. Если это хорошо спроектированная система с низким статическим давлением и герметичными воздуховодами, у вас не должно возникнуть проблем, если вы не пытаетесь закрыть слишком много каналов.
Единственный вариант, при котором что-то подобное могло бы работать, — это если бы закрытие вентиляционного отверстия сигнализировало, что воздуходувка будет перемещать меньше воздуха, а кондиционер, тепловой насос или печь — двигаться или производить меньше тепла. (Правильно спроектированные зональные системы воздуховодов делают это за счет использования вентиляторов ECM с регулируемой скоростью с многоступенчатыми системами.) В противном случае вы подвергаетесь этим 7 непредвиденным последствиям, одно из которых потенциально смертельно.
Статьи по теме
Всасывание и выдувание — Урок утечки из воздуховодов
Что такое давление? – Понимание утечки воздуха
4 причины, по которым неисправная система воздуховодов может привести к ухудшению качества воздуха в помещении что сделало эту статью лучше и полнее.
