Можно ли заземление подключить к нулю в щитке: Можно ли заземление кинуть на ноль: соединение нуля и заземления

Можно ли заземление кинуть на ноль и как правильно это сделать

Ответ на этот вопрос однозначен, можно и даже нужно. Единственно что нельзя делать категорически, – это кидать заземление на ноль непосредственно в точке подключения электроустановки.

Дело в том, что большинство применяемых систем заземления такое соединение с нулем используют. Вопрос только в обеспечении надежности защиты.

Для начала немного теории. В многоквартирных и частных домах используется система электроснабжения с глухозаземленной нейтралью. Это реализуется на стороне трансформаторной подстанции (ТП).

Возможно выполнение повторных заземлений на вводе в здание.

В идеале осуществлять соединение заземляющего проводника (РЕ) с нейтралью (N) нужно на подстанции. Поскольку нулевой провод является рабочим (ток по нему протекает всегда), то вероятность его обрыва по разным причинам выше, чем у РЕ, который в нормальном режиме не нагружен.

С целью экономии производится совмещение РЕ и N – получается PEN проводник, выполняющий функции как рабочего «0» так и защиты. Сказанное поясняется рисунком 1.

Заземление вступает в работу при возникновении нештатной ситуации, например, замыкании фазы на корпус прибора.

При этом в РЕ проводнике возникает ток, а дальше, в зависимости от реализованных способов защиты возможны различные варианты развития событий:

• уравнивание потенциалов;
• срабатывание защиты: автоматического выключателя, УЗО, дифавтомата.

Кстати, использование автоматического выключателя обязательно.

Чем дальше от заземляющего устройства соединены заземление и ноль, тем больше протяженность участка, неисправность которого сведет на нет защитные мероприятия.

При отсутствии повторного заземления (рис.1Б) проблемы возникают при обрыве PEN проводника на любом участке. Подключение повторного заземлителя ликвидирует подобную неприятность.

Последнее, при обрыве соединения с заземляющим устройством, проводники N и РЕ «подвисают» в воздухе (рис.2). Цепь обесточивается, но фазный потенциал (U) остается. Более того, при пробое на корпусе одного устройства, через провод заземления фаза попадет и на другие, подключенные к нему приборы.

При этом автоматы защиты не срабатывают (по сути, они «висят» в воздухе) и при прикосновении к корпусу любого прибора у тока будет один путь на землю – через тело прикоснувшегося. Сами понимаете, что это очень опасная ситуация.

Кроме того, если кинуть заземление на ноль непосредственно в розетке, то защита, даже при исправном заземлении сработает только при прикосновении к неисправному оборудованию.

Дополнительные материалы по теме заземление:

• что это такое;
• виды и системы;
• подключение УЗО;
• подключение дифавтомата.

  *  *  *

© 2014-2022 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

СТАТЬИ

***

соединять ли ноль и землю

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Конструкция и назначение заземляющих устройств
• 2 Подключение наружной части ЗУ к щитку
• 3 Ошибки при установке ЗУ

Уют и комфорт в частном доме или квартире трудно представить без налаженной системы электроснабжения. Потребление электроэнергии постоянно увеличивается, поэтому защита людей и домашних животных от поражения электрическим током осложняется. Устранить риски, минимизировать последствия травм можно с помощью заземляющей системы, соединяющей точки электрической сети или энергетического потребителя с заземляющей конструкцией.

Конструкция и назначение заземляющих устройств

Подобные конструкции подразделяются на рабочие и защитные устройства.

1. Рабочее используется для организации безопасности функционирования агрегатов промышленного назначения. Также распространено в частных хозяйствах.
2. Система защитного заземления обязательна для электросетей в жилом секторе.

Установка заземляющего устройства (ЗУ) требуется в соответствии с Правилами устройства электроустановок и Правилами эксплуатации электроустановок потребителей.

Прикосновение людей к токоведущим частям, открытым в результате неправильной эксплуатации электрооборудования, дефектов конструкции, прихода в негодность изоляции и других причин, встречается часто. Некачественная конструкция ЗУ и ее монтаж может повлечь тяжелые последствия для людей: электрический шок, ожоги, нарушение работы сердца и иных органов человека поражение током часто приводит к ампутации конечностей, инвалидности и даже летальным исходам.

Система заземления состоит из наружной и внутренней частей, которые стыкуются в электрическом щитке. Наружное заземляющее устройство состоит из комплекса металлических электродов и проводников, отводящих аварийный ток от электрооборудования в землю в безопасных для людей местах. Электроды называются заземлителями. Электрические жилы – это заземляющие проводники, представляют собой штыри длиной 1,5 м, диаметром 1 мм.

Изготавливаются промышленностью из меди или стали, покрытой медью. Их основное достоинство — повышенная проводимость тока. Вбиваются в землю молотами или кувалдами на глубину 50 см, контакт с землей должен быть максимально прочным, иначе ухудшится способность конструкции отводить ток.

Простая конструкция изготавливается из одного электрода. Применяется в молниеотводах или для защиты удаленных объектов и оборудования. В индивидуальных хозяйствах предпочтение отдается многоэлектродным устройствам. Размещаются в один ряд и называются линейными профилями ЗУ. Стандартная длина цепи — 6 метров. Между собой соединяются латунными муфтами, крепление резьбовое, сварка не рекомендуется. Заземляющие проводники устанавливаются через клеммы. Скручивания, пайки жил исключаются.

По-прежнему распространено такое устройство, как контур заземления (замкнутый вариант). Сооружается на расстоянии не ближе 1 метра и не далее 10 метров от дома. Размещается в траншее в виде равностороннего треугольника. Длина стороны 3 м, глубина – 50 см, ширина – 40 см. По углам вбиваются заземлители. Эта же операция проделывается с другими вертикальными электродами (не свыше пяти единиц). Заземлители в нижней опорной части свариваются с горизонтальными изделиями.

Изготавливаются из меди, покрытого медью или цинком стального уголка (полка 5 мм, полоса 40 мм), Часто применяется стандартный уголок из нержавеющей стали любого профиля. Изделия не окрашиваются, так как в этом случае ухудшатся электротехнические свойства из-за ослабления контакта с землей.

Конструкция контура несложная, ее можно сделать собственными руками. Но работа упрощается при использовании готовых заземляющих устройств, представленных на рынке, в комплекте с которыми есть провода заземления. Финансовые потери окупятся за счет применения качественных материалов, стойких к коррозии и с большим сроком эксплуатации.

Подключение наружной части ЗУ к щитку

Для определения точного порядка подключения заземления к щитку требуется знание способа применения нейтрали. Она бывает изолированной и заземленной. Изолированная жила используется в сетях с повышенными значениями напряжения 3-35 кВ. При электроснабжении 380 В и 220 В эффективно работают оба варианта. Однако новые правила ПУЭ требуют заземлять нейтраль. Контуры должны возводиться под напряжение до 1000 В.

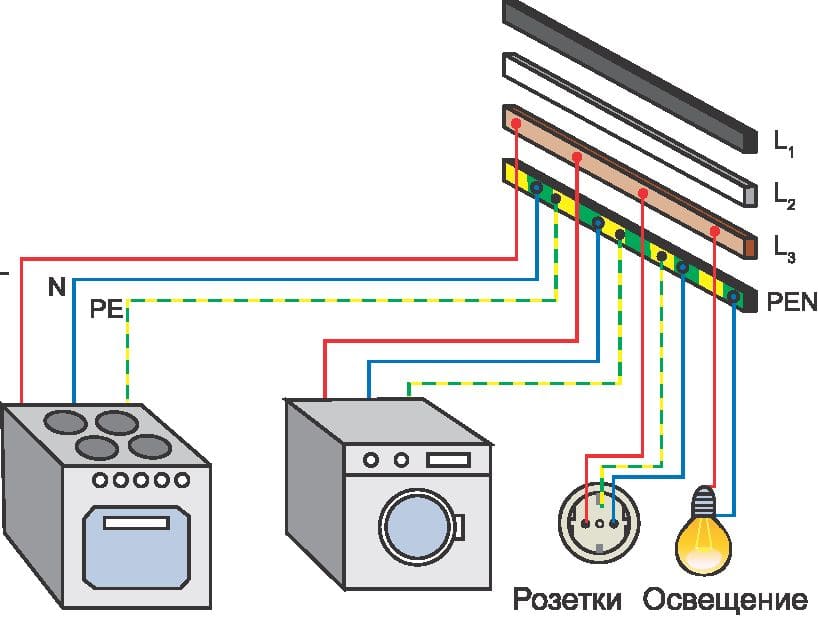

Популярны системы заземления TN-C, TN-S, TN-C-S. Двухфазная TN-C устарела, но по-прежнему применяется в строениях, имеющих длительный срок эксплуатации. Их замена связана с трудностями технического и финансового характера. В этой схеме в качестве защитного заземляющего провода используется нулевая жила. С практической точки зрения, для жильцов квартир и домов кабельная и проводниковая продукция с 4 жилами выгодна: ее стоимость ниже, монтажные работы проще.

Интерес представляет вопрос, как подключить заземление в многоэтажном доме. Проводники подключаются к общей шине ЗУ. Затем шина выводится на корпус электрического щитка на этаже. Аналогичен процесс перевода TN-C на TN-C-S в домашнем щитке. Суть заключается в подключении нулевых защитных проводников на единую шину ЗУ с последующим креплением перемычкой с нулевой шиной.

Главный недостаток связан с опасностью повреждения нулевого провода. Тогда заземляющая конструкция придет в негодность. Регламентирующими документами введен запрет на использование TN-C в новостройках. Но для полной замены системы потребуются десятилетия.

Принцип работы TN-S основан на том, что нулевые рабочая и защитная линии подводятся к потребителю отдельными жилами от трансформаторной подстанции. В РФ и странах СНГ распространен промежуточный вариант TN-C-S, при котором разделение проводников производится непосредственно при вводе в дом. В обоих вариантах функции безопасности выполняет устройство защитного отключения (УЗО).

Однако для полноценного предупреждения и локализации последствий электрических ударов комплект защитных средств должен включать также автоматические выключатели в щитках, шину заземления РЕ для подсоединения нулевых проводников и контура заземления.

Последний обеспечивает условия для бесперебойной работы электрической техники. Кроме того, он снижает уровень излучения электрических агрегатов, кабелей и проводов, локализует шумовые явления в электросети.

Заземление в щитке проводится в следующем порядке (система TN-C-S). Два питающих провода, состоящих из фазного и совмещенного рабочего нулевого и защитного (REN), разделяются на три отдельные жилы. Для подключения фазной и рабочей жил используют изолированную от щита шину заземления. Каждая шина (N и Re) должна иметь собственную маркировку и цвет: ноль – синего, земля – желтого цвета. Жила N закрепляется на электрическом щитке с использованием изоляторов. Заземляющий контакт RE устанавливается на корпус. Между собой соединяются перемычкой из токопроводящего материала.

В дальнейшем эти провода заземления должны быть изолированы друг от друга во избежание короткого замыкания.

Многие пользователи отдают предпочтение варианту, когда кабели REN сохраняют свою целостность и подключаются к шине N, играя роль нулевых защитных проводников. Достоинство этой схемы заключается в том, что на свободную шину RE замыкаются провода заземления бытовых потребителей электрической энергии. При перегорании линии REN, все токоприемники будут продолжать сохранять заземляющие контакты.

Ошибки при установке ЗУ

К типовым недостаткам, часто встречающимся на практике, относятся:

1. Использование в качестве контура металлических заборов или мачт. Не учитывается сопротивление току и создается опасность тяжелого поражения током людей в случае аварии в системе.
2. Подключение контура непосредственно к корпусу электроприборов, минуя заземляющие шины в щите.
3. Установка отдельных выключателей в нулевом проводнике. При выходе устройства из строя электроприборы могут оказаться под напряжением. Иногда контакт нулевого провода не прочен. Последствия те же.
4. Использование для заземлителей изделий меньшего сечения или толщины. Подобные электроды под воздействием коррозии быстро выходят из строя.
5. Использование как заземлителя рабочего «ноля». Повышается вероятность того, что система окажется под напряжением.
6. Расположение горизонтальных заземлителей на поверхности земли. При аварии зона поражения увеличится.
7. Подключение заземления к трубе отопления. Нельзя сказать, какое направление возьмут блуждающие токи, поскольку неизвестна ситуация в соседней квартире. Возрастает вероятность поражения током посторонних людей.

По завершении монтажных работ проводится проверка системы. Внимание обращается на величину сопротивления рассеиванию тока. Для проведения этой работы желательно привлечение специалиста с соответствующей аппаратурой.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Система управления

— Должны ли экраны кабелей подключаться к заземлению или к минусу источника питания?

спросил
4 года 5 месяцев назад

Изменено
1 месяц назад

Просмотрено
7к раз

\$\начало группы\$

Я работаю над шкафом ПЛК, и мне интересно, следует ли мне подключить экраны кабелей к заземлению или к минусу источника питания.

Я проверил, и выход постоянного тока источника питания изолирован. Нет проводимости между заземлением и минусом источника питания.

Изменился бы ответ, если бы источник не был изолирован?

Кабели идут к датчикам, и они несут питание 24 В, сигналы 4-20 мА и сигналы 0-10 В.

Дополнительный вопрос: есть ли что-то неправильное в том, чтобы оставить источник постоянного тока изолированным? Шасси заземлено на землю.

• система управления
• заземление
• emc
• ПЛК

\$\конечная группа\$

3

\$\начало группы\$

Вот что у вас есть:

^{имитация этой цепи – схема создана с помощью CircuitLab могут емкостно соединяться с сигналами, которые вы хотите экранировать, и шунтировать их в другом месте. Поскольку изолированный источник, скорее всего, имеет емкостную связь (изолирован) с коробкой, связывающей экран с изолированным источником, это не обеспечит хорошего пути для шунтирования токов от вашего сигнала, это также может создать проблемы синфазного режима, если большой ток двигаться вниз по щиту. Если вы привяжете экран к заземлению шасси, токи, протекающие через экран, будут течь на землю в сторону от сигналов, которые вы хотите защитить.}

Это действительно зависит от того, какое из двух зол меньшее, бывают обстоятельства, когда одно лучше другого, я говорю об общем случае. Экранирование кабеля заключается в контроле токов на экране. Как правило, по моему опыту, лучше всего привязать экран к корпусу, но я также видел несколько случаев, когда это не так.

Если вы также хотите, чтобы экран был изолирован, подключите его к заземлению источника питания.

Второе, на что следует обратить внимание, это то, что привязано к другому концу экрана, потому что, если экран привязан к обоим концам, могут быть токи, которые текут от контуров заземления, и если вы это получите, ток может индуктивно соединяться и создавать шум в ваших сигналах внутри кабеля. В общем смысле, по этой причине привязывать экран на обоих концах к земле плохо.

\$\конечная группа\$

7

\$\начало группы\$

Вы должны подключить 0 В источника постоянного тока к земле, чтобы предотвратить его плавание. Экраны кабелей также должны быть заземлены.

\$\конечная группа\$

2

\$\начало группы\$

Насколько мне известно, DC-Ve не имеет внутреннего заземления ни в одном источнике питания. Это связано с тем, что вы можете использовать несколько источников питания для создания разных напряжений, что было бы невозможно, если бы они были подключены.

Примеры:

1. используйте два источника питания 12 В постоянного тока для получения 24 В постоянного тока и 0 В.
2. используйте два источника питания 12 В постоянного тока, чтобы получить -12 В постоянного тока и +12 В постоянного тока (путем подключения общего кабеля к земле или любому другому эталону для 0 В)
3. используйте три источника питания 15 В постоянного тока для получения 45 В постоянного тока и 0 В (или 30 В постоянного тока и -15 В постоянного тока, или 15 В постоянного тока и -30 В постоянного тока)

Я видел 0 В, подключенный к земле через клеммную колодку отключения заземления. В клеммах этого типа 0 В подключается к земле через съемную металлическую перемычку.

Я не совсем уверен в причине, но я думаю, что это потому, что вы можете иметь 0 В, привязанный к земле, а не плавающий, или, если вы хотите, чтобы он был плавающим, вы можете отключить связь.

\$\конечная группа\$

\$\начало группы\$

Изолированные источники питания и кабели — это наихудший случай подавления помех на несбалансированных датчиках.

Для того, чтобы отклонить высокоомный паразитный шум полей E и H на сигналах, которые вы хотите ослабить шумом CM от сигнала DM , чтобы избежать нелинейного преобразования шумовых токов CM в несогласованный входной импеданс или превышения входного диапазона CM входов с высоким импедансом.

Классические решения по электромагнитным помехам или методы снижения электромагнитных помех включают ;

• снижение сквозного импеданса канала в дифференциальном режиме (DM) при одновременном повышении импеданса CM (полезно в телефонии, Ethernet, HDMI и коммутационном шуме в двигателях и т.  д.) или с использованием линейных фильтров CLLC.

  • Полезен для шумоподавления линии в микроволновой печи

• Снижение импеданса Rx по отношению к ВЧ шумам с помощью шунтирующих ВЧ-заглушек (аналогичных Y-заглушкам на линейном дросселе CM). Или оба вышеуказанных (в лучшем случае)

• Повышение импеданса серии RF с дросселем CM и ферритовыми кольцами и поглощение потерь в нагрузке с более низким импедансом (полезно для сигналов RS-422, низкоимпедансных жестких дисков и т. д.)
• Путь отведенных токов заземления должен быть путем заземления экрана, а не путем дифференциального сигнала.
• терминированный экран с заземлением с низким импедансом на источнике (если возможно) или на нагрузке (если нет), но не на обоих, если есть риск дифференциальных шумовых напряжений на землю

Экран заднего привода

• от нагрузки с сигналом CM с низким импедансом, полученным от приборного усилителя IC (общий для УФ-сигналов ЭЭГ)
  • это шунтирует внешний паразитный шум полей E и B от попадания на внутренне экранированную пару и удовлетворяет медицинским требованиям для высокого SNR и низкого тока утечки в линии переменного тока

Однако источники тока 20 мА имеют высокий импеданс по отношению к потерям в кабеле и повышенную устойчивость к падению напряжения в кабелях, они могут быть не идеально сбалансированы по полосе пропускания Rx или выпрямителям с диодной защитой. Таким образом, могут потребоваться сетевые фильтры LLC общего режима.

Нельзя предсказать производительность, не зная спектрального шума ЭМС. У меня было несколько неловких моментов в карьере, когда мощные радиоприемники или дуговые сварочные аппараты поблизости вызывали несвоевременные ошибки во время работы.

\$\конечная группа\$

5

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

заземление — Должен ли я подключать экран кабеля к заземляющему слою платы, когда он изолирован от земли?

Задавать вопрос

спросил
5 лет, 7 месяцев назад

Изменено
5 лет назад

Просмотрено
6к раз

\$\начало группы\$

У меня есть плата контроллера с питанием от постоянного тока, которая может быть или не быть изолированной от земли. Шасси устройства неметаллическое.
Эта плата подключается длинным (30-40 м) экранированным кабелем к небольшой сенсорной плате. Сенсорная плата не имеет электрического соединения ни с чем другим и также размещена в неметаллическом корпусе.

Я знаю, что обычная «лучшая практика» рекомендует подключать экран кабеля к земле только с одного конца, и эта рекомендация имеет смысл, когда это заземление должно быть на проводящем заземленном шасси. Любой шум, создаваемый экраном, будет закорочен на землю и не будет воздействовать на мои чувствительные цепи.

Однако в моем случае нет токопроводящего шасси, нет отдельного заземляющего провода к системе, и даже заземление входа постоянного тока в систему может быть заземлено или может питаться от батареи (и, таким образом, быть полностью изолированным). с земли). Есть ли смысл в этом случае подключать экран к земле моей цепи? это означало бы подключение его к слою сигнал-земля (поскольку больше ничего нет) … Я беспокоюсь, что любой шум, наведенный на экране, будет более эффективно подключаться к моей схеме через предлагаемое соединение с землей. По сути, я подключаю огромную антенну к своей схеме…

С другой стороны, я повсюду слышал, что полностью неподключенный щит так же плох или даже хуже, чем полное отсутствие щита.

Итак, какая должна быть хорошая схема заземления в такой ситуации?

• заземление
• экранирование
• заземление

\$\конечная группа\$

4

\$\начало группы\$

Вы можете использовать резистор 1 МОм и конденсатор 0,1 мкФ параллельно, чтобы соединить землю экрана и плату вместе. Наши конструкции досок на моей работе делают это. По сути, он заземляет экран, развязывая шум, который вас беспокоит.

\$\конечная группа\$

\$\начало группы\$

Единственный правильный ответ будет зависеть от того, что вам действительно нужно для защиты вашей системы.

Я постараюсь охватить наиболее распространенные ситуации, хотя для этого потребуется книга.

Первая ловушка — кабель 30-40м, у вас наверняка будут проблемы с синфазным сигналом, если вы не будете осторожны.
