Ne 555 микросхема на русском с таблицей: datasheet на русском, описание и схема включения

Содержание

datasheet на русском, описание и схема включения

3 наиболее популярные схемы на основе NE555

Одновибратор

Практический вариант схемы одновибратора на TTL NE555 приведен на рисунке. Схема питается однополярным напряжением от 5 до 15В. Времязадающими элементами здесь являются: резистор R₁ – 200кОм-0,125Вт и электролитический конденсатор С₁ – 4,7мкФ-16В. R₂ поддерживает на входе высокий потенциал, пока некоторое внешнее устройство не сбросит его до низкого уровня (например, транзисторный ключ). Конденсатор С₂ защищает схему от сквозных токов в моменты переключения.

Активизация одновибратора происходит в момент кратковременного замыкания на землю входного контакта. При этом на выходе формируется высокий уровень длительностью:

t=1,1*R₁*C₁=1,1*200000*0,0000047=1,03 c.

Таким образом, данная схема формирует задержку выходного сигнала относительно входного на 1 секунду.

Мигание светодиодом на мультивибраторе

Отталкиваясь от рассмотренной выше схемы мультивибратора можно собрать простую светодиодную мигалку. Для этого к выходу таймера последовательно с резистором подключают светодиод. Номинал резистора находят по формуле:

R=(U_ВЫХ-U_LED)/I_LED,

U_ВЫХ – амплитудное значение напряжения на выводе 3 таймера.

Количество подключаемых светодиодов зависит от типа применяемой микросхемы NE555, её нагрузочной способности (КМОП или ТТЛ). Если необходимо мигать светодиодом мощностью более 0,5 Вт, то схему дополняют транзистором, нагрузкой которого станет светодиод.

Реле времени

Схема регулируемого таймера (электронное реле времени) показана на рисунке. С её помощью можно вручную задавать длительность выходного сигнала от 1 до 25 секунд. Для этого последовательно с постоянным резистором в 10 кОм устанавливают переменный номиналом в 250 кОм. Ёмкость времязадающего конденсатора увеличивают до 100 мкФ.

Схема работает следующим образом. В исходном состоянии на выводе 2 присутствует высокий уровень (от источника питания), а на выводе 3 низкий уровень. Транзисторы VT1, VT2 закрыты. В момент подачи на базу VT1 положительного импульса по цепи (Vcc-R2-коллектор-эмиттер-общий провод) протекает ток. VT1 открывается и переводит NE555 в режим отсчета времени. Одновременно на выходе ИМС появляется положительный импульс, который открывает VT2. В результате ток эмиттера VT2 приводит к срабатыванию реле. Пользователь может в любой момент прервать выполнение задачи, кратковременно закоротив RESET на землю.

Рассмотреть все популярные схемы на основе NE555 в одной статье невозможно. Для этого существуют целые сборники, в которых собраны практические наработки за всё время существования таймера. Надеемся, что приведенная информация послужит ориентиром во время сборки схем, в том числе нагрузкой которых служат светодиоды.

Плюсы и минусы

Описание микросхемы к155ла3

Плюсы: независимая от частоты регулировка скважности, SSTC никогда не уйдет в CW режим, если подгорит прерыватель. Минусы: скважность нельзя увеличивать «бесконечно много», как например на UC3843, она ограничена емкостью конденсатора и скважностью самого генератора (не может быть больше скважности генератора)

Ток через конденсатор идет плавно

Минусы: скважность нельзя увеличивать «бесконечно много», как например на UC3843, она ограничена емкостью конденсатора и скважностью самого генератора (не может быть больше скважности генератора). Ток через конденсатор идет плавно

На последнее не знаю как драйвер реагирует (плавную зарядку). С одной стороны драйвер также плавно может открывать транзисторы и они будут сильнее греться. С другой стороны UCC27425 — цифровая микросхема. Для нее существует только лог. 0 и лог. 1. Значит пока напряжение выше порогового — UCC работает, как только опустилось ниже минимального — не работает. В этом случае все работает в штатном режиме, и транзисторы открываются полностью.

Структурная интегральная схема внутри чипа

Итак, процесс создания интегральной схемы начинается от монокристалла кремния, напоминающего по форме длинную сплошную трубу, «нарезанную» тонкими дисками — пластинами. Такие пластины размечаются на множество одинаковых квадратных или прямоугольных областей, каждая из которых представляет один кремниевый чип (микрочип). Пример внутренней структуры интегральной схемы, демонстрирующий возможности такой уникальной технологии интеграции полноценных электронных схемотехнических решений.

Затем на каждом таком чипе создаются тысячи, миллионы или даже миллиарды компонентов путём легирования различных участков поверхности — превращения в кремний N-типа или P-типа. Легирование осуществляется различными способами. Один из вариантов — распыление, когда ионами легирующего материала «бомбардируют» кремниевую пластину.

Другой вариант — осаждение из паровой фазы, включающий введение легирующего материала газовой фазой с последующей конденсацией. В результате такого ввода примесные атомы образуют тонкую пленку на поверхности кремниевой пластины. Самым точным вариантом осаждения считается молекулярно-лучевая эпитаксия.

Конечно, создание интегральных микросхем, когда упаковываются сотни, миллионы или миллиарды компонентов в кремниевый чип размером с ноготь, видится сложнейшим процессом. Можно представить, какой хаос принесёт даже небольшая крупинка в условиях работы в микроскопическом (наноскопическом) масштабе. Вот почему полупроводники производятся в лабораторных условиях безупречно чистых. Воздух лабораторных помещений тщательно фильтруется, а рабочие обязательно проходят защитные шлюзы и облачаются в защитную одежду.

Кто создал интегральную схему?

Разработка интегральной схемы приписывается двум физикам — Джеку Килби и Роберту Нойсу, как совместное изобретение. Однако фактически Килби и Нойс вынашивали идею интегральной схемы независимо друг от друга. Между учёными даже существовала своего рода конкуренция за права на изобретение.

Джек Килби трудился в «Texas Instruments», когда учёному удалось реализовать идею монолитного принципа размещения различных частей электронной схемы на кремниевом чипе. Учёный вручную создал первую в мире интегральную микросхему (1958 год), использовав чип на основе германия. Компания «Texas Instruments» спустя год подала заявку на патент.

Тем временем представитель другой компании «Fairchild Semiconductor» — Роберт Нойс, проводил эксперименты с миниатюрными цепями своего устройства. Благодаря серии фотографических и химических методов (планарный процесс), учёный всего лишь на год позже Килби создал практичную интегральную схему. Методика получения также была оформлена заявкой на патент.

Микросхемы на плате

Перейдем от теории к практике

Биполярные транзисторы: схемы включения. схема включения биполярного транзистора с общим эмиттером

Собирал генератор Тесла в корпус от АТХ. Конденсатор по питанию 1000 мкф 400в. Диодный мост из того же АТХ на 8А 600В. Перед мостом поставил резистор 10 Вт 4,7 Ом. Это обеспечивает плавный заряд конденсатора. Для питания драйвера поставил трансформатор 220-12В и еще стабилизатор с конденсатором 1800 мкФ.

Диодные мосты прикрутил на радиатор для удобства и для отвода тепла, хотя они почти не греются.

Прерыватель собрал почти навесом, взял кусок текстолита и канцелярским ножом вырезал дорожки.

Силовая была собрана на небольшом радиаторе с вентилятором, позже выяснилось, что этого радиатора вполне достаточно для охлаждения. Драйвер смонтировал над силовой через толстый кусок картона. Ниже фото почти собранной конструкции генератора Тесла, но находящейся на проверке, измерял температуру силовой при различных режимах (видно обычный комнатный термометр, прилепленный к силовой на термопласту).

Тороид катушки собран из гофрированной пластиковой трубы диаметром 50 мм и обклеенным алюминиевым скотчем. Сама вторичная обмотка намотана на 110 мм трубе высотой 20 см проводом 0,22 мм около 1000 витков. Первичная обмотка содержит аж 12 витков, сделал с запасом, дабы уменьшить ток через силовую часть. Делал с 6 витками в начале, результат почти одинаков, но думаю не стОит рисковать транзисторами ради пары лишних сантиметров разряда. Каркасом первички служит обычный цветочный горшок. С начала думал что не будет пробивать если вторичку обмотать скотчем, а первичку поверх скотча. Но увы, пробивало. В горшке конечно тоже пробивало, но здесь скотч помог решить проблему. В общем готовая конструкция выглядит так:

Ну и несколько фоток с разрядом

Теперь вроде бы все.

Схемы генераторов на 555

Высоковольтные предохранители 10 кв: описание, характеристики, размеры, применение

Тогда решил изменить принципиально схему и сделать независимую длительность на конденсаторе, диоде и резисторе. Возможно многие посчитают эту схему абсурдной и глупой, но это работает. Принцип такой: сигнал на драйвер идет до тех пор пока конденсатор не зарядится (с этим думаю никто не поспорит)

NE555 генерирует сигнал, он идет через резистор и конденсатор, при этом если сопротивление резистора 0 Ом, то идет только через конденсатор и длительность максимальна (на сколько хватает емкости) не зависимо от скважности генератора. Резистор ограничивает время заряда, т.е

чем больше сопротивление, тем меньшей времени будет идти импульс. На драйвер идет сигнал меньшей длительностью, но тоже частоты. Разряжается конденсатор быстро через резистор (который на массу идет 1к) и диод.

Пример №7 — Простой генератор прямоугольных импульсов на NE555

В момент включения схемы, конденсатор C1 разряжен и на выходе 3 таймера NE555 находится высокий уровень. Затем конденсатор C1 через резистор R1 начинает постепенно заряжаться.

В момент, когда потенциал на конденсаторе, и соответственно на выводе 6 (стоп) таймера, достигнет примерно 2/3 напряжения питания, сигнал на выводе 3 переключится на низкий уровень. Теперь конденсатор через сопротивление R1 начинает разряжаться. Когда уровень напряжения на входе 2 (запуск) упадет до 1/3 Uпит., на выходе снова будет высокий уровень. И процесс повторится снова.

Если к выходу добавить еще RC-цепь (выделено красным цветом), то выходной сигнал по форме будет приближен к синусоиде.

Проверка работоспособности

Для своих самоделок NE555 можно выпаять из старого, ненужного или уже неисправного оборудования. Она встречается в пультах управления, терморстатах, терморегуляторах, ёлочных гирляндах, светомузыкальных и различных устройствах с временной задержкой включения, автомобильных тахометрах и др. Если повезло и Вам удалось найти её, то перед использованием в своих электронных конструкциях, необходимо определить её на работоспособность.

Проверить мультиметром не получится. Поэтому для этих целей обычно используют простенький тестер – он же «мигалка на светодиодах». Если после подключения питания оба диода поочередно помигивают, то NE-шка рабочая. В противном случае – неисправна.

Схема импульсного источника питания на двух NE555

На рис.2 показана схема импульсного источника питания с двумя таймерами NE555. Первая из этих микросхем (DD1) включена по схеме мультивибратора, на выходе которого проявляются короткие прямоугольные импульсы, снимаемые с ножки 3. Частота следования этих импульсов изменяется с помощью потенциометра R3. Этим импульсы поступают на дифференцирующую цепочку C3R5 и параллельно подключенный к резистору R5 диод VD1. Поскольку катод диода подключен к шине питания, короткие положительные всплески продифференцированных импульсов (фронты) шунтируются малым прямым сопротивлением диода и имеют незначительную величину, а отрицательные всплески (спады), попадая на запертый диод VD1, свободно проходят на вход ждущего мультивибратора МС DD2 (ножка 2) и запускают его. Хотя на схеме VD1 указан как Д9И, в этой позиции желательно использовать маломощный диод Шотки, а, в крайнем случае, можно использовать кремниевый диод КД 522.

Резистор R6 и конденсатор С6 определяют длительность выходного импульса ждущего мультивибратора (одновибратора) DD2, управляющего ключом VT1. Как в предыдущей схеме импульсного источника питания ток через транзистор VT1 регулируется резистором R7, а нагрузкой служит дроссель из балласта экономичных ламп дневного света 3 мГн. Поскольку частота генерации МС ниже, чем в первой схеме, то конденсатор выпрямителя с удвоением напряжения С7 имеет емкость 10 мкФ, а для уменьшения габаритов в этой позиции использован керамический SMD-конденсатор, но можно использовать и другие типы конденсаторов: К73, КБГИ, МБГЧ, МБМ или электролитические на подходящее напряжение. Входные и выходные напряжения, потребляемый ток и частоты следования импульсов для схемы рис.2 приведены в табл.2.

Производители

Рассмотренный универсальный таймер, созданный американской компанией Signeticsв далеком 1971 г., до сих пор продолжают выпускать почти все известными мировые брэнды полупроводниковой промышленности. При этом маркировка её полных аналогов у различных компании может отличатся от оригинала, несмотря на полную функциональную и физическую идентичность. Например судя по datasheet NE555 P (она же LM555P) и NE555N являются одним и тем же устройством двух конкурентов: Texas Instruments и STMicroelectronics соответственно. NE555L является продуктом китайской Unisonic Technologies Co (UTC). Японская Motorolа когда то делала CMOS-версии с обозначением MC1455. В настоящее время продолжается процесс её совершенствования и модернизации под современные требования.

Режимы работы NE555

Таймер 555 серии работает в одном из трёх режимов, рассмотрим их более детально на примере микросхемы NE555.

Одновибратор

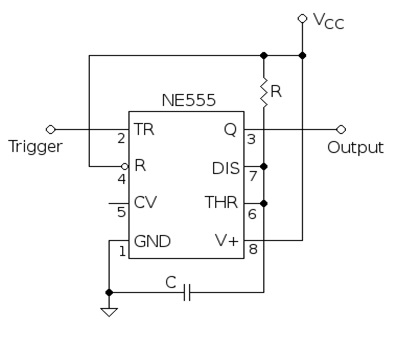

Принципиальная электрическая схема одновибратора приведена на рисунке. Для формирования одиночных импульсов, кроме микросхемы NE555, понадобится сопротивление и полярный конденсатор. Схема работает следующим образом. На вход таймера (2) подают одиночный импульс низкого уровня, который приводит к переключению микросхемы и появлению на выходе (3) высокого уровня сигнала. Продолжительность сигнала рассчитывается в секундах по формуле:

t=1,1*R*C.

По истечении заданного времени (t) на выходе формируется сигнал низкого уровня (исходное состояние). По умолчанию вывод 4 объединен с выводом 8, то есть имеет высокий потенциал.

Во время разработки схем нужно учесть 2 нюанса:

Напряжение источника питания не влияет на длительность импульсов. Чем больше напряжение питания, тем выше скорость заряда времязадающего конденсатора и тем больше амплитуда выходного сигнала.
Дополнительный импульс, который можно подать на вход после основного, не повлияет на работу таймера, пока не истечет время t.

На работу генератора одиночных импульсов можно влиять извне двумя способами:

подать на Reset сигнал низкого уровня, который переведёт таймер в исходное состояние;
пока на вход 2 поступает сигнал низкого уровня, на выходе будет оставаться высокий потенциал.

Таким образом, с помощью одиночных сигналов на входе и параметров времязадающей цепочки можно получать на выходе импульсы прямоугольной формы с чётко заданной длительностью.

Мультивибратор

Мультивибратор представляет собой генератор периодических импульсов прямоугольной формы с заданной амплитудой, длительностью или частотой, в зависимости от поставленной задачи. Его отличие от одновибратора состоит в отсутствии внешнего возмущающего воздействия для нормального функционирования устройства. Принципиальная схема мультивибратора на базе NE555 показана на рисунке.

В формировании повторяющихся импульсов участвуют резисторы R1, R2 и конденсатор С1

Время импульса (t1), время паузы(t2), период (T) и частоту (f) рассчитывают по нижеприведенным формулам: Из данных формул несложно заметить, что время паузы не сможет превысить время импульса, то есть достичь скважности (S=T/t1) более 2 единиц не удастся. Для решения проблемы в схему добавляют диод, катод которого соединяют с выводом 6, а анод с выводом 7

Схема работает следующим образом. В момент подачи питания конденсатор С₁ разряжен, что переводит выход таймера в состояние высокого уровня. Затем С₁ начинает заряжаться, набирая ёмкость до верхнего порогового значения 2/3 U_ПИТ. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала. Начинается процесс разряда конденсатора (t₁), который продолжается до нижнего порогового значения 1/3 U_ПИТ. По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим.

Прецизионный триггер Шмитта с RS-триггером

Внутри таймера NE555 встроен двухпопроговый компаратор и RS-триггер, что позволяет реализовывать прецизионный триггер Шмитта с RS-триггером на аппаратном уровне. Входное напряжение делится компаратором на три части, при достижении каждой из которых происходит очередное переключение. При этом величина гистерезиса (обратного переключения) равна 1/3 U_ПИТ. Возможность применения NE555 в качестве прецизионного триггера востребована в построении систем автоматического регулирования.

Плюсы и минусы

Плюсы : независимая от частоты регулировка скважности, SSTC никогда не уйдет в CW режим, если подгорит прерыватель. Минусы : скважность нельзя увеличивать «бесконечно много», как например на UC3843, она ограничена емкостью конденсатора и скважностью самого генератора (не может быть больше скважности генератора)

Ток через конденсатор идет плавно

Минусы : скважность нельзя увеличивать «бесконечно много», как например на UC3843, она ограничена емкостью конденсатора и скважностью самого генератора (не может быть больше скважности генератора). Ток через конденсатор идет плавно

Серии микросхем

Аналоговые и цифровые микросхемы выпускаются сериями. Серия — это группа микросхем, имеющих единое конструктивно-технологическое исполнение и предназначенные для совместного применения. Микросхемы одной серии, как правило, имеют одинаковые напряжения источников питания, согласованы по входным и выходным сопротивлениям, уровням сигналов.

Корпуса

Корпуса интегральных микросхем, предназначенные для поверхностного монтажа

Основная статья: Типы корпусов микросхем

Микросборка с бескорпусной микросхемой, разваренной на печатной плате

Корпус микросхемы — это конструкция, предназначенная для защиты кристалла микросхемы от внешних воздействий, а также для удобства монтажа микросхемы в электронную схему. Содержит собственно корпус из диэлектрического материала (пластмасса, реже керамика), набор проводников для электрического соединения кристалла с внешними цепями посредством выводов, маркировку.

Существует множество вариантов корпусов микросхем, различающихся по количеству выводов микросхемы, методу монтажа, условиям эксплуатации. Для упрощения технологии монтажа производители микросхем стараются унифицировать корпуса, разрабатывая международные стандарты.

Иногда микросхемы выпускают в бескорпусном исполнении — то есть кристалл без защиты. Бескорпусные микросхемы обычно предназначены для монтажа в гибридную микросборку. Для массовых дешевых изделий возможен непосредственный монтаж на печатную плату.

Специфические названия

Фирма Intel первой изготовила микросхему, которая выполняла функции микропроцессора (англ. microproccessor) — Intel 4004. На базе усовершенствованных микропроцессоров и фирма IBM выпустила свои известные персональные компьютеры.

Микропроцессор формирует ядро вычислительной машины, дополнительные функции, типа связи с периферией выполнялись с помощью специально разработанных наборов микросхем (чипсет). Для первых ЭВМ число микросхем в наборах исчислялось десятками и сотнями, в современных системах это набор из одной-двух-трёх микросхем. В последнее время наблюдаются тенденции постепенного переноса функций чипсета (контроллер памяти, контроллер шины PCI Express) в процессор.

Микропроцессоры со встроенными ОЗУ и ПЗУ, контроллерами памяти и ввода-вывода, а также другими дополнительными функциями называют микроконтроллерами.

Типовые характеристики

NE555 не относится к биполярным ИС, КМОП или ТТЛ-схемам, однако совместима с ними. Рекомендуемое питание для неё находится в диапазоне от +4.5В до +16В. Если его значение составляет +5В, то выход таймера согласуется с ТТЛ-входами других ИС. Иначе надо применять дополнительные согласующие устройства для задания импульсам необходимого уровня.

Предельные допустимые

Рассмотрим типовые предельные эксплуатационные параметры NE555, характерные большинству её модификаций. Они могут незначительно отличаться между собой в зависимости от компании-изготовителя, но в основном повторяются во всех технических описаниях:

напряжение источника питания от +4.5 до +18В;
мощность рассеивания до 600 мВт;
выходной ток до 200 мА;
максимальная рабочая частота 500 кГц;
температура: рабочая от 0 до 70ОС; хранения от -65 до +150ОС.

Аналоги

Чем можно заменить и какой подобрать аналог для ne555 ? В советские годы, примерно с 1975 года, полным аналогичным устройством являлась КР1006ВИ1. Сейчас её продолжают выпускать на Рижском заводе «Аlfa Rpar» в Латвии. Сохранилось производство и на белорусском предприятии «Интеграл», там её маркируют так — IN555.

Понятно, что данные на КР1006ВИ1 указаны на русском языке и почти полностью повторяют информацию представленную в англоязычном datasheet на 555. Поэтому многие радиолюбители предпочитают ознакамливаться именно с русскоязычной версией этого универсального таймера.

Но есть один нюанс, который стоит знать, особенно когда надо подобрать подходящую замену. Так, в нашей версии устройства имеется логический приоритет в работе выводов «останова» над «запуском», в то время как у оригинала все наоборот. И хотя в большинстве типовых схем данный функционал не используется, его все же необходимо учитывать в своих разработках.

Схема импульсного источника питания двухполярного напряжения

Он собран на одной микросхеме NE555 (рис. 1), которая служит задающим генератором прямоугольных импульсов. Генератор собран по классической схеме. Частота следования выходных импульсов генератора 6,474…6,37 кГц. Она изменяется в зависимости от напряжения питания, которое может быть 3,6 В (3 аккумулятора в кассете питания) и 4,8 В (при 4 аккумуляторах в кассете). В схеме импульсного источника питания были использованы аккумуляторы ENERGIZER типоразмера АА емкостью 2500 мА-ч. Прямоугольные импульсы с выхода 3 МС 555 через ограничивающий резистор R5 подаются на базу транзисторного ключа VT1, нагрузкой которого является дроссель L1 индуктивностью 3 мГн. При резком запирании этого транзистора в дросселе L1 наводится большая ЭДС самоиндукции. Полученные таким образом высоковольтные импульсы поступают на два параллельных выпрямителя с удвоением напряжения, на выходах которых будут два разнополярных напряжения ±4,5…15 В.

Эти напряжения можно регулировать, изменяя скважность выходных импульсов с помощью потенциометра R1. Постоянное напряжение с движка R1 попадает на вывод 5 МС555 и меняет скважность, а следовательно, и выходные напряжение обоих выпрямителей. Выходные напряжения этого источника будут идеально равны только в том случае, когда скважность импульсов генератора будет равна 2 (длительность импульсов равна паузе между ними)

При другой скважности импульсов выходные напряжения источника в точках А и Б будут несколько разниться (до 1…2 В). Столь небольшая разница обеспечивается применением в схеме импульсного источника питания выпрямителей удвоения, конденсаторы которых заряжаются как положительными, так и отрицательными импульсами. Этот недостаток компенсируется простотой и дешевизной схемы.

В этой схеме импульсного источника питания можно использовать дроссели от электронных балластов негодных экономичных ламп дневного света. Разбирая эти лампы, старайтесь не повредить спиральные или U-образные стеклянные трубки, так как они содержат ртуть. Делать это лучше на открытом воздухе. На некоторых дросселях, особенно импортных, нанесена величина индуктивности в мГн (2.8, 2.2, 3.0, 3,6 и т.д.). Входные и выходные напряжения, потребляемый ток и частоты следования импульсов для схемы рис.1 приведены в табл.1.

Генератор пилообразного напряжения на 555 таймере

Пилообразный сигнал может быть сформирован разными способами, одним из наиболее популярных способов является заряд конденсатора стабильным током. При этом напряжение на конденсаторе будет линейно нарастать, и если полностью разряжать конденсатор при достижении на нём максимального напряжения, то и будет сформирован пилообразный сигнал. По сути дела схема является обычным релаксационным генератором.

Обычно для реализации такого генератора используют тиристор или его аналог на биполярных транзисторах. Но можно использовать альтернативный способ, применив интегральный таймер 555 (КР1006ВИ1). Схема такого генератора пилообразного напряжения изображена на рисунке 1. Она состоит из , выполненного на транзисторе VT1 и стабилитроне D1, и узла управления разрядом, выполненным на микросхеме интегрального таймера 555 (КР1006ВИ1) и диоде D2.

Рис. 1. Принципиальная схема генератора пилообразного напряжения на 555 таймере (КР1006ВИ1).

Выход 3 таймера соединён со входом 5 через диод D2, что позволяет снизить напряжение на внутреннем делителе до нуля при наличии на выходе таймера сигнала низкого уровня. Такая конфигурация позволяет почти полностью разрядить конденсатор С1. Как только конденсатор разрядится до некоторого минимального напряжения, то таймер переключается и конденсатор начинает заряжаться от источника тока, и далее процесс циклично повторяется.

Частота колебаний генератора пилообразного напряжения зависит от ёмкости конденсатора С1 и сопротивления резистора R1. Частота определяется по формулеF=0,4/R1C1. При указанных на схеме номиналах она будет составлять примерно 4 кГц.

Ток, протекающий через резистор R1 должен быть небольшим, так как в процессе разряда конденсатора выход источника тока замыкается на землю. Этот ток рассчитывается по формулеI=(V_D1-V_be)/R1, где V_D1 — это напряжение стабилизации стабилитрона D1 (в данном случае 4,7В) и V_be — прямое напряжение на переходе база-эмиттер транзистора VT1 (0,7В). Для получения хорошей формы сигнала ток, протекающий через резистор R1 не должен превышать 20 мА.

В качестве транзистора VT1 можно использовать практически любой маломощный низкочастотный pnp транзистор, например, КТ502. Стабилитрон D1 — любой с напряжением стабилизации 4,7 вольт. Если применить стабилитрон на напряжение 2,7 вольт, то напряжение питания схемы можно будет снизить до 5В. Диод D2 — любой кремниевый, например, кд503, кд 509.

Схема генератора на микросхеме NE555

Представленная схема генератора на NE555 предназначена для генерации прямоугольных импульсов с частотами 0.1, 1, 10, 100Гц.Настройка осуществляется при помощи переключателя P, который подключается к конденсаторам разных номиналов. Комбинируя значения емкости конденсаторов, а также сопротивления R1, R2 можно получать любую частоту.

На выходе для световой индикации установлен светодиод, который мигает с той же частотой что и выходной сигнал. Для ограничения его от больших токов установлен резистор номиналом в 270 Ом. Схема питается от источника питания номиналом в 5В.

Данную схему генератора можно, к примеру использовать для запуска строчника.

Оцените статью:

Подробное описание, применение и схемы включения NE555

В 70 годы роль изделия NE555 отводилась в основном «таймерной» конструкции, которую делали массы радиолюбителей.

Содержание

1 Технические характеристики
2 Описание и область применения
3 Особенности и недостатки
4 Основные параметры ИМС серии 555
5 Расположение и назначение выводов
6 Режимы работы
- 6.1 Одновибратор
- 6.2 Мультивибратор
- 6.3 Прецизионный триггер Шмидта с rs триггером
7 Проверка работоспособности
8 Аналоги
9 Наиболее популярные схемы на основе ne555
- 9.1 Мигание светодиодом на мультивибраторе
- 9.2 Реле времени
- 9.3 Музыкальная клавиатура
- 9.4 Таймер
- 9.5 Имитатор сигнализации автомобиля
- 9. 6 Простой имитатор полицейской сирены
- 9.7 Звуковой генератор уровня жидкости
- 9.8 Сигнализатор темноты
- 9.9 Точный генератор

Технические характеристики

Эксплуатационные параметры NE555 отражают параметры:

Потенциал от ИП +4.5 до +18В.
Мощность рассеивающая 600 мВт.
Ток на выходе 200 мА.
Частота рабочая до 500 кГц.

Превышение любого параметра даже на 5% чревато последствиями и приведёт к неисправности.

Описание и область применения

Расшивка NE555 или обозначение клемм не меняется 50 лет. Классика схем в пластиковом корпусе DIP-8 оформлена монтажом SOP-8 и SOIC-8. Низкая цена и доступность схемы, простота реализации и функциональные возможности позволяют создавать сложные электронные схемы. Без глубоких знаний NE555 делается игрушкой или металлоискателем пират. Всё зависит от желания радиолюбителя, что он хочет получить от продукта.

Особенности и недостатки

МС 555 «таймерного» типа обладает массой преимуществ, оттого конструкция популярна свыше 52 лет. Описать в 2 словах не получится. Главные достоинства, универсальность детали. При эксплуатации обнаружен недостаток: пиковое значение 400 мА. Это происходит по причине нагрева и увеличения тепловых потерь.

Основные параметры ИМС серии 555

Изделие работает исправно, когда выдерживаются электрические характеристики по входу и выходу сигнала. Примеры параметров сведены в стандартный ряд, где крайние значения показывают диапазон и допуски:

Уровень напряжения на выводе (В) THRES (VCC15) – 8.8–11.2.
Тоже при VCC (5В) – 2.4–4.2.
Ток на выводе THRES (А) – 30 х 10^-9и 250х10^-9.
Потенциал на выводе TRIG (В) при VCC15В – 4.5-5.6; VCC 5В 1.1–2.2.
Остальные параметры работы на картинке 2.

Расположение и назначение выводов

Расположение выводов обозначает по клеммам:

GND – (земля, минус).
Trigger – (открытие).
Output – (выходной сигнал).
Reset – (сброс параметров).
Control Voltage – (контроль).
Threshold – (остановка).
Dischage – (разряд).
Vcc – (плюс, источника питания).

Первая метка маркируется круглым углублением или выпуклостью на корпусе.

Режимы работы

Вход (2) получает и обрабатывает одиночного цикла импульсы. При переключении микросхемы на выходе (3) появляется высокий уровень сигнала. Продолжительность импульсов (сек) доходит до: t=1,1*R*C. При прохождении временно́го отрезка (t) на выходе формируются сигналы низкого уровня. Выводы 4 и 8 целесообразно объединять.

Одновибратор

МК NE555 показан на картинке, он выдаёт на выходе OUT напряжение, равное потенциалу ИП минус 1.7 Вольта. Например, 5-1.7=3.3В минимум. 15-1.7=13.3 максимум. Это происходит в отрезок времени, до поры пока вход IN находится замкнутым на «0» (землю).

Важно! Радиолюбители учитывают, R1 подбирают на 10 кОм – 15 МОм (реже 300 кОм), второй аспект С1 — 95 пФ. В этом случае схема задержки 1,1 сек.

Мультивибратор

В режиме мультивибратора наша микросхема выдаёт прямоугольные сигналы с заданной частотой. Периодичность каждому импульсу определяет значение времязадающей RC-цепочки. С добавлением 1 сопротивления, контакт 7 (разряда) соединить между резисторами Ra и Rb, логически отключает внутри универсальный таймер.

Важно! Частоту нельзя держать выше 360 кГц это сразу же приведёт к повреждению устройства.

Прецизионный триггер Шмидта с rs триггером

Высокой точности уровень срабатывания достигают, когда выполняют триггер ШМИТТА на базе КОМПАРАТОРА с аналоговым коммутатором. Выходное напряжение «Ue» держат таким, чтобы оно не превышало наименьших значений:

\[ Ue вкл. = (R1/R2) * Ua min \]

Правило обязательно для запуска и позволяет эффективно и надёжно функционировать сборке по варианту прецизионного триггера ШМИТТА.

Триггер представляет собой радиоэлектронный элемент, он находится в 2 состояниях. Переход от 1 до 2 состояние выполняется при изменении входных сигналов. Триггеры используют для счётчиков импульсов, делителей частоты, прочих сборок. Начальное положение происходит посредством 3 выводов, управление. Вход Е (вывод таймера 4) важен, имеет первостепенное значение. Используют для приостановки работы, сброса значений RS-триггера.

Таблица истинности RS триггера.

R	S	Q(t)	Q(t+1)	Пояснения
0	0	0	0	Режим хранения информации R=S=0
0	0	1	1	Режим хранения информации R=S=0
0	1	0	1	Режим установки единицы S=1
0	1	1	1	Режим установки единицы S=1
1	0	0	0	Режим записи нуля R=1
1	0	1	0	Режим записи нуля R=1
1	1	0	*	R=S=1 запрещенная комбинация
1	1	1	*	R=S=1 запрещенная комбинация

Проверка работоспособности

На картинке показана реализация схемы проверки рабочего состояния изделия. Простой тестер – «мигалка на светодиодах» позволяет выявить неисправность микросхемы. Подключение питания покажет мигание 2 диодов поочерёдно, что даёт ответ об исправности нашего изделия. Все иные режимы покажут – дефекты конструкции.

Аналоги

С 1975 аналогом создавался продукт серии КР1006ВИ1. Выпуск конструкции продолжают Рижский завод «АLFARPAR» (Латвийская Республика). Сохранено также с постсоветского периода (СССР) производство Беларусью. Их производство «Интеграл» продолжает выпускать изделия, только маркировку делает отличительной, серией IN555.

Обратите внимание! Изделие КР1006ВИ1 на русском языке целиком повторяет англоязычные варианты исполнения (datasheet 555).

Наиболее популярные схемы на основе ne555

Габариты разнотипных оформлений корпусов, и числом клемм 8 всего 4 варианта (размеры показаны в мм):

PDIP (9.81 – 6.35).
SOP (6.20 – 5.30).
TSSOP (3.00 – 4.40).
SOIC (4. 90 – 3.91).

Интересная конструкция получится при сборке металлического детектора на 1 МК IN 555. Понадобится малое число радиодеталей. Диаметр катушки не больше 70–90 мм по 250–290 витков провода. Делают лаковую изоляцию обмотки (ПЭЛ, ПЭВ), диаметром меди 0,4 мм. Взамен динамика подходят наушники, пьезо-элемент излучатель. Схема на картинке.

Мигание светодиодом на мультивибраторе

Схем мультивибраторов не один десяток, потому на скриншоте представлен 1 простой вариант. Этот показывает сборку нестабильного симметричного мультивибратора. Обычно это делают радиолюбители так. МИГАЛКА – её распаивают из самых, что ни есть подручных радиодеталей. Что находят в наличии, то и используют в сборке.

Реле времени

Схема реле времени простая. Классический вариант доступен повторению домашним специалистом.

Запускают устройство тумблером SB1. За длительность сигнала отвечает резистор R2. Среднее время срабатывания достигает 6 сек. Чтобы увеличить время, на R2 повышают ёмкость. Делают это конденсатором C1, подбором параметра. Что надо. Обычный электролитический конденсатор применяют 1600 мкФ.

Расчёт такой: T=C1*R2, где C1 ёмкость 1600 и R2 среднее сопротивление мегом.

Музыкальная клавиатура

Самое простое решение собрать детский орга́н. Игрушка понравится детям и взрослым. Причём для этого делается несложная сборка и пайка.

Таймер

Схема несложная, на эскизе. Правильная сборка не требует никакой настройки.

Важно! Присоединение выводом 2 с 4, не включает устройство, по указанной схеме меняют клемму 2 с контактом 6.

Имитатор сигнализации автомобиля

Устройство сигнализатора работает как обманка (просто мигает лампочка с частотой схожей с настоящей сигнализацией). На питание понадобится 12 В. На схеме указан переключатель режимов, в первом светодиод просто светит, в другом — мигает. Очень простая схема, идеально подходит для начинающих радиолюбителей.

Простой имитатор полицейской сирены

Тональность сирены меняет потенциометр на резисторе 100 кОМ между выводами 6 и 7. Номиналы остальных деталей показаны на эскизе. Управление устройством изменяют напряжением на выводе 2 (от 2.5 до 5В). Проверяют работоспособность подключением к вольтметру или осциллографу. Осциллограммы плавно стремятся и вверх, и вниз. На транзисторе кт361 собран аналог буферного каскада между 2 таймерами.

Звуковой генератор уровня жидкости

Более понятно увидеть изобретение уровня жидкости на ролике. Слабое место плюсовой электрод, он начинает быстро растворяться (эффект электролиза). Графитовые или из нержавейки продлевает жизнь конструкции.

Сигнализатор темноты

Реализация сборки выполнена на скриншоте. Схема сигнализатора темноты издаёт звуковой сигнал с наступлением темноты. Начало фоторезистора задаёт темнота. Фотореле не освещено, когда на выводе №4 стоит низкий уровень напряжения. Таймер выведен в режим сброса. Освещения нет – сопротивление на фоторезисторе растёт, на выводе №4 возникает высокий уровень, что таймер запускает. На запуске таймер издаёт сигнал.

Точный генератор

Полезная информация предоставлена о принципе устройства на видео.

Как видно, из примеров микросхема позволяет делать большое количество различных приспособлений и изобретений.

Ne 555 микросхема на русском с таблицей: datasheet на русском, описание и схема включения
