220 вольт в сети — стандартное напряжение. Однако 210 и 230 В — это тоже нормально, напоминают энергетики, все зависит от времени суток. Согласно ГОСТу, допустимые значения отклонения напряжения ±10%. Но знают об этом не все, и находятся предприимчивые дельцы, пытающиеся заработать на данной теме.

В итоге жители многоэтажек звонят в «Павлодарскую РЭК», прося восстановить нарушенную схему электроснабжения и объяснить, как противостоять таким сомнительным услугам.

В договоре об обслуживании общедомовых электросетей прописано, что никто, кроме сотрудников Городского предприятия внутридомовых электросетей (ГПВЭС) АО «ПРЭК», не должен допускаться к внутридомовым электросетям. В числе прочих работ, ГПВЭС по заявкам потребителей меняет вышедшие из строя коммутационные аппараты (автоматы, предохранители и т. п.). Стоимость данных работ, за исключением стоимости затрачиваемых материалов, входит в тариф техобслуживания ОДЭС и к оплате потребителям не выставляется.

В течение последних трёх недель в диспетчерскую ГПВЭС обратилось более 150 жителей павлодарских многоэтажек с просьбой дать разъяснения по деятельности некой строительно-монтажной организации (СМО). Потребители рассказали, что люди, представляющиеся сотрудниками данной СМО, звонят на городские номера, предлагая провести бесплатную диагностику квартирных электрических сетей. При этом зачастую пытаются выяснить, кто собственник квартиры, его семейное положение, возраст, наличие в доме квалифицированных электриков.

В ходе диагностики, по рассказам жильцов, работники СМО замеряют мультиметром напряжение в розетках, осматривают оборудование этажных щитов. Во всех случаях результатом является заключение о перенапряжении в электросети, которое, по словам представителей СМО, «вот-вот повредит всю бытовую технику и приведёт к пожару».

Перенапряжением работники СМО называют любое напряжение, превышающее 220 вольт (обычно это 225 В, 230 В). Тут же следует стандартная рекомендация: незамедлительно установить блок автоматов и устройство защитного отключения (УЗО), которые всегда имеются у работников СМО с собой.

Большая часть жителей многоэтажных домов адекватно реагирует на «бесплатные» предложения и отказывается от подобных услуг. Не в силах противостоять напору новоявленных электриков в основном пенсионеры. Именно они являются теми, кому приходится выплачивать всю стоимость услуг по сверхдорогим договорам подряда. В среднем это около 50 тысяч тенге. Доверчивым пожилым людям предлагают оформить рассрочку, например, в течение недели. А затем начинает действовать пеня в размере 1% от общей суммы в день.

Недавно в ГПВЭС обратилась председатель КСК по ул. Суворова, 8, сообщив, что одна из жильцов, пенсионерка, испугавшись так называемого «перенапряжения», согласилась на замену автоматов за 31 тысячу тенге. Половину суммы бабушка оплатила сразу.

Когда сотрудники ГПВЭС проверили схему монтажа, оказалось, что проводка уложена неудовлетворительно, а УЗО подключено неправильно, в результате чего квартира соседей пенсионерки осталась без напряжения.

А в доме по ул. Павлова, 46 одинокому пенсионеру установили три автомата и одно УЗО. В действительности к электросети квартиры оказался подключен всего лишь один автомат. Устройство защитного отключения и два других после визита сотрудников СМО остались неподключенными. За всё это пенсионер заплатил 51 500 тенге.

В свете изложенного «Павлодарская РЭК» настоятельно рекомендует потребителям подобные вопросы решать или хотя бы уточнять в ГПВЭС. В случае проведения несанкционированных работ в общедомовых электросетях сотрудники «Павлодарской РЭК» не смогут гарантировать качественного электроснабжения потребителей.

Если вам доведётся стать свидетелем навязывания дорогостоящих услуг по замене электрооборудования, энергетики просит не проходить мимо, а помочь разъяснениями своим соседям.

И напоминают, что данные услуги можно получить от обслуживающей организации, ГПВЭС. Это обойдется в 50-100 раз дешевле, чем услуги новоявленных бизнесменов и только в случае, если замена оборудования действительно необходима.

Для справки:

ГОСТ 13109-97 «Электрическая энергия… Нормы качества электрической энергии в системах электроснабжения общего назначения» регламентирует значения номинального напряжения (220 Вольт), а также предельно допустимые значения отклонения напряжения, которые составляют ±10% от номинального напряжения. Таким образом, напряжение 230 В (как и 210 В) является допустимым уровнем. Связано это с разным электропотреблением в течение суток.

Кроме того, при всей пользе от установки новых автоматов и УЗО, эти аппараты на уровень напряжения в электросети никак не влияют и от перенапряжения не защищают. При возникновении реального перенапряжения (выше 242 В) следует обращаться в диспетчерские службы подразделений АО «ПРЭК».

← В раздел

Норма напряжения в сети по ГОСТ в РФ: 220 или 230 Вольт

Все привыкли к обозначению над розетками в 220В и практически ни кого не терзают сомнения в правдивости указанного номинала. Однако в среде экспертов часто встречаются разногласия об актуальности величины питающего напряжения. Поэтому далее мы рассмотрим, какая норма напряжения в сети по ГОСТ в РФ: 220 или 230 В является правильной.

Эволюция напряжения в сети – с чего все началось

Уровень стандартных напряжений за последние 100 лет постоянно изменялся, для отечественных бытовых сетей в зависимости от степени технологического развития. Так, на заре электрификации стран советского лагеря для потребителей электрической энергии устанавливался номинал на 127 В. Такая система номинальных параметров вошла в обиход благодаря разработкам Доливо-Добровольского, который и предложил трехфазную генерацию вместо устаревшей двухфазной. Следует отметить, что еще в конце 30-х годов прошлого века  норма напряжения 127 В  уже слабо соответствовала возросшим производственным нуждам, именно тогда возникли первые попытки заменить ее, но с началом Второй мировой войны эти планы так и не реализовались.

Но уже в 60-х годах начались масштабные работы по приведению номинального напряжения к новому стандарту 220/380 В вместо переменного трехфазного 127/220 В. Европейские сети, к тому моменту уже совершили массовый переход на новые номиналы, дабы избежать  необоснованно затратной замены проводов на большее сечение. В попытке не уступать в эффективности советские страны также начали переход, который планировалось закончить за ближайшую пятилетку. Происходило строительство новых электростанций, замена трансформаторов и силовых агрегатов, но процесс перехода на нормы в 220 В фазного напряжения для бытовых потребителей затянулся до 80-х годов.

Рис. 1. Номинал на розетке

В 1992 году ГОСТ 29322-92 (МЭК 38-83) ввел новые нормы напряжения: 230 В фазного вместо 220 В и 400 В линейного вместо привычных 380 В.

Такой шаг преследовал стремление вывести собственную энергетическую систему в один ряд с зарубежными для:

1. удобства работы с ближайшими соседями;
2. возможности беспрепятственного выхода на мировые рынки;
3. упрощения процедуры транзита.

Но, из-за несовершенства всей отечественной системы электроснабжения и отсутствия средств для полномасштабной реконструкции, эти нормы напряжения не установились и по сей день.

Разногласия в ГОСТах

Как же так, есть нормы, в стандарте приведены новые требования, а практическая реализация не наступила и почти что через тридцать лет. Причиной этому послужило постоянное наращивание мощности бытовыми приборами, их количеством и растущее потребление. Поэтому энергоснабжающие организации не могли достигнуть даже допустимых отклонений предыдущего стандартного номинального напряжения.

Первый из рассматриваемых нормативов – это ГОСТ 32144-2013, предназначенный для определения основных параметров качества электрической энергии. Как один из этих показателей, в стандарте установлены допустимые диапазоны для разности потенциалов.

Разумеется, рассматривать все пункты и их расчетную часть смысла не имеет, поэтому оговорим наиболее важные моменты:

• согласно п. 4.2.2 номинальное напряжение считается 220 В между фазой и нулем, и 380 В для линейной нормы.
• провалы напряжения, которые, как правило, обуславливаются введением мощных потребителей, длительность провала не должна превышать 1 минуты;
• в соответствии с п.4.3.3 импульсные перенапряжения, которые могут обуславливаться атмосферными разрядами, составляют норму от 1 микросекунды до нескольких миллисекунд;
• несимметрия трехфазной сети согласно п.4.2.5 должна составлять не более 2 – 4% коэффициента несимметрии в десятиминутном интервале по недельной характеристике.

Для сравнения с предыдущими нормами, в действии находится ГОСТ 29322-2014, который относится к международным стандартам и устанавливает номинальные характеристики рядов напряжения. Был разработан в соответствии с другими нормами – IEC 60038:2009 и аннулировал действие стандарта 1992 года. Но в нем, согласно п.3.1 номинал сетей бытовой энергии устанавливается на отметку 230 В и 400 В для электрических сетей с переменным током частотой 50 Гц. Стоит сказать, что для зарубежных сетей с частотой 60 Гц имеются некоторые отличия, но допустимое отклонение частоты всего 2%, поэтому для отечественных потребителей эти поправки неактуальны.

Как примерить два нормативных документа?

Несмотря на описанные выше несоответствия, оба стандарта допускают возможное отклонение характеристик от номинальной величины на 10% как в большую, так и в меньшую сторону. Однако заметьте, что норма в 220 В будет  допускать отклонение напряжения в пределах от 198 В до 242 В. В то же время, новый номинал в 230 В будет иметь разброс от 207 В до 253 В между возможным минимумом и максимумом в розетке.

Чтобы выровнять несоответствие между разными стандартами ГОСТ 29322-2014 предусматривает такие варианты напряжения для сетей 230 В в таблице А.1:

• номинальное – 230 В:
• наибольшее используемое для питания – 253 В;
• наименьшее для питания – 207 В;
• наименьшее используемое – 198 В.

Как видите, здесь нижний предел допустимой нормы напряжения расширен до 198 В, что необходимо, как один из этапов эволюции старой отечественной системы к современным стандартам. Таким образом, новые нормы не исключают 220 В, а включают их, как допустимое отклонение от международного стандарта, к которому отечественные электроснабжающие организации еще не перешли в силу тех или иных обстоятельств.

Подводя итоги

Как видите, напряжение 220 В является пережитком старой системы, которые все еще допускается в ваших розетках в качестве частного варианта, как производной от номинала 230 В. Но что касается разброса от минимума до максимума, то здесь следует быть особенно осторожным. Все дело в том, что большинство производителей выпускают бытовое оборудование на определенные пределы напряжения, к примеру от 200 до 240 В, поэтому в случае повышения разности потенциалов на отметку 250 В, являющуюся допустимой, прибор может попросту выйти со строя.

Если у вас в квартире наблюдается подобная ситуация, можете сделать простую процедуру:

• проверьте норму на интересующем вас приборе;

Рис. 2: проверьте норму напряжения

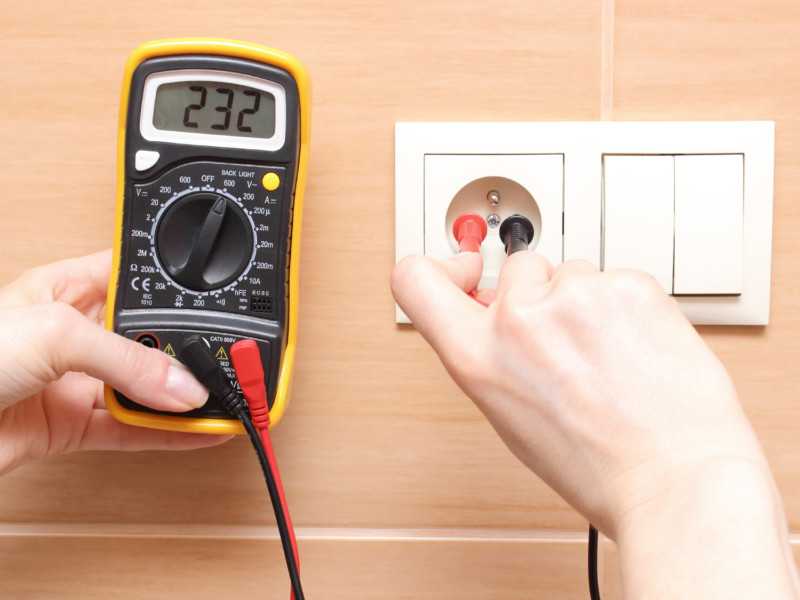

• измерьте напряжение в розетке;

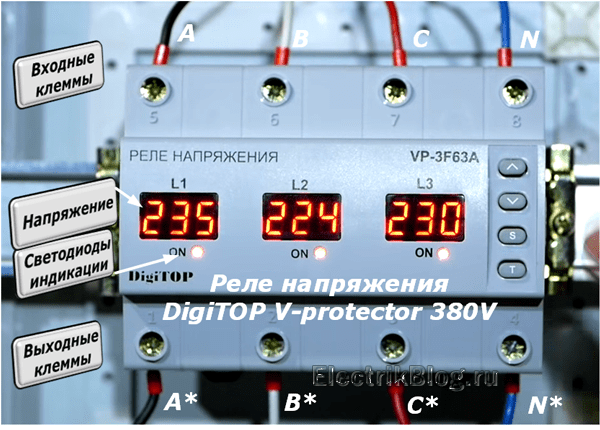

Рис. 3. Замерьте напряжение в сети

• сопоставьте эти величины.

Если напряжение в сети значительно больше допустимого для устройства, вам понадобится стабилизатор или новый прибор. Если же номинал напряжения в сети больше допустимого ГОСТом, то срочно обращайтесь в энергоснабжающую организацию.

Список использованной литературы

• Д.Файбисович «Каким быть номинальному напряжению в распределительных сетях» 2003
• Госполитиздат  «План электрификации РСФСР» 1955
• Шульц Ю. «Электроизмерительная техника: 1000 понятий для практиков» 1989
• Грищенко А.И., Зиноватный П.С. «Энергетическое право России.»   2008.

Какое напряжение для дома постоянного тока?

Война токов была довольно решительно выиграна AC. В конце концов, есть ли у вас в розетке 110 В или 230 В, 50 Гц или 60 Гц, весь мир согласен с тем, что частота колебаний должна быть строго больше нуля. Технически AC выиграла из-за трех взаимосвязанных фактов. Иметь несколько больших электростанций было выгоднее, чем сотни тысяч крошечных. Это означало, что мощность должна была передаваться на относительно большие расстояния, что требует более высоких напряжений. И в то время трансформатор переменного тока был единственным жизнеспособным способом повышать и понижать напряжение.

Нет, не то AC/DC

Но это было тогда. Сейчас мы находимся на пороге революции в области производства электроэнергии, по крайней мере, если верить поклонникам солнечной энергии. А это означает две вещи: локальная мощность, которая изначально генерируется как постоянный ток. И это полностью сводит на нет два из трех факторов в пользу AC. (А эффективные преобразователи постоянного тока убивают трансформатор.) Нет, мы не думаем, что в одночасье появится выключатель, но мы не удивимся, если станет все более и более распространенным иметь две домашние электрические системы — одну. удаленный высоковольтный переменный ток, обеспечиваемый коммунальными службами, и один локально генерируемый низковольтный постоянный ток.

Почему? Потому что большинство устройств в наши дни используют низковольтный постоянный ток, за исключением некоторых крупных бытовых приборов. Аккумуляторы магазина постоянного тока. Если все больше и больше домов имеют возможность локальной генерации постоянного тока, теряет смысл преобразовывать локальный постоянный ток в переменный только для того, чтобы подключить стенную бородавку и снова преобразовать ее обратно в постоянный. [Дженни Лист] из Hackaday обошла большую часть этой установки и сразу перешла к изюминке в своей статье «Где моя низковольтная настенная розетка постоянного тока?» и предложил несколько решений для физических межсоединений. Но мы хотели бы поддержать это на минутку. Когда наступит революция низковольтного постоянного тока, какое это будет напряжение? 92*R в проводах. Уменьшение сопротивления провода за счет использования большего количества меди является одной из альтернатив, но вы получите больше отдачи, сосредоточившись на квадрате тока.

По этой причине, например, в схемах питания через Ethernet (PoE) используется около 48 В для передачи примерно 30 Вт мощности — эти тонкие кабели Ethernet могут передавать только такое количество тока, не теряя его большую часть в виде тепла. Даже при напряжении около 50 В схемы PoE рассчитывают на потери в кабеле от трех до пяти ватт. Таким образом, какой бы кабель ни использовался для низковольтных сегментов постоянного тока электрической системы вашего дома, он будет толще, чем Cat-5.

Но медь стоит денег, поэтому всегда будет какое-то повышение напряжения, вызванное резистивным нагревом.

Безопасность

Электричество начинает становиться опасным для человека где-то в районе 30-50 В. Именно здесь начинают беспокоить уровни тока, которые преодолевают сопротивление человеческого тела. Но пока все говорят «безопасность превыше всего!» также стоит отметить, что у вас сейчас в стенах есть 110 или 230 В переменного тока. Очевидно, что в реальном мире это «стиральная машина в первую очередь». Это означает, что, хотя менее 30 В постоянного тока было бы безопаснее, мы подозреваем, что безопасность будет реализована в разъемах или автоматических выключателях.

Переключатели и реле

Это подводит нас к последней проблеме. Вы когда-нибудь дуговой сваркой? Какое напряжение постоянного тока требуется для зажигания дуги? Что-то около 24 В является довольно распространенным значением для профессионального устройства, но люди могут выполнять сварку с аккумуляторными батареями для инструментов на 20 В или даже с автомобильными аккумуляторами на 12 В. Некоторые конструкции точечной сварки, которые мы видели, используют только два или три вольта, но они развивают необходимый ток, очень сильно прижимая заготовки друг к другу, чтобы создать путь с низким сопротивлением.

Вы когда-нибудь смотрели на реле и замечали, что оно рассчитано на использование постоянного и переменного тока? Например, эти реле рассчитаны на 10 А при 250 В переменного тока и только на 10 А при 30 В постоянного тока. Откуда взялся этот коэффициент десяти? Контакты реле могут искрить, когда два контакта сближаются, и они склонны спаиваться друг с другом при более высоких напряжениях постоянного тока, чего не происходит с переменным током, потому что дуги переменного тока самозатухают 100 или 120 раз в секунду.

Изготовление механических переключателей, которые будут работать для вашей домашней электросети постоянного тока, будет проблемой, и это окажет давление на напряжение. В среднем автомобиле есть много реле, и они, кажется, функционируют большую часть времени, поэтому, возможно, 12 В — хороший выбор. Однако не верьте мне на слово. Вот взгляд автомобильного инженера на постоянный ток в домашних условиях. Это немного устарело, но он жалуется на дополнительные проблемы с дизайном при работе с 24-вольтовым дизельным автомобилем. Мы воспринимаем это как голосование за более низкие напряжения.

X-фактор здесь означает прогресс в производстве MOSFET или IGBT. Твердотельные автоматические выключатели постоянного тока еще не так дешевы, как механические выключатели (переменного тока), но при напряжениях, которые мы рассматриваем внутри дома, они достигают этого. Более высокая цена может также просто отражать нынешний более низкий спрос. Может быть, понижательное напряжение испарится в ближайшем будущем?

В.

А.Г. Time

Теперь мы подошли к концу статьи, так что давайте посмотрим, сможем ли мы во всем этом разобраться. Если солнечная энергия будет играть роль в наших будущих потребностях в энергии, неэффективно переключаться от постоянного тока к переменному и обратно. Будет более эффективно поддерживать постоянный ток от панели к аккумулятору и конечному устройству, возможно, изменяя напряжение только один или два раза с помощью высокоэффективных преобразователей постоянного тока.

Если бы существовал дополнительный стандарт постоянного тока, тепловые потери повышают уровень напряжения, ограничения на переключение снижают напряжение, а безопасность, как мы думаем, была бы мизерной. Солнечные панели практически бесплатно настраиваются как на высокое напряжение, так и на большой ток, и мы думаем, что это говорит о том, что новые установки, как правило, работают в диапазоне 24–50 В. Это многое говорит о важности тепловых потерь. Аккумуляторы так же гибкие, поэтому нет особых проблем с их сопоставлением с источником.

Мы были бы в восторге, если бы у нас были розетки постоянного тока и подключаемые к ним устройства, питающиеся от панели среднего размера на нашей крыше и хранящиеся в батареях среднего размера в нашем подвале. Идет ли это от панели к аккумулятору и вилке на 48 В или 12 В, будет зависеть от относительных цен на медь и здоровенные полевые транзисторы, но мы держим пари, что полевые транзисторы становятся дешевле, а медь дороже. Мы лично хотели бы, чтобы это относительно высокое напряжение на вилке было снижено в целях безопасности, скажем, до 12 В, но мы не будем придираться. Это станет идеальным дополнением к нашей существующей инфраструктуре переменного тока.

Что скажешь? Какие факторы нам не хватает? У кого-нибудь из вас уже есть сторона постоянного тока в вашем доме? Какое напряжение (я) для постоянного тока?

Типы электрических сетей и напряжения

• Центр поддержки
• Замечания по применению
• Типы электрических сетей и напряжения

На этой странице описаны различные типы коммунальных электросетей и напряжения питания. Перечисленные ниже номинальные напряжения питания системы могут варьироваться в пределах ±10 % и более. WattNode ^{® 9Модели счетчиков 0059 доступны в семи различных версиях, которые охватывают весь диапазон типов электрических сетей и напряжений. Новый широкодиапазонный Modbus WattNode охватывает 100–600 В переменного тока, схему «звезда» и «треугольник», однофазные и трехфазные сети с одной моделью. Счетчики и трансформаторы тока предназначены для использования в системах с частотой 50 или 60 Гц.}

Классификация электрических услуг

Системы распределения электроэнергии переменного тока можно классифицировать по следующим свойствам:

• Частота: 50 Гц или 60 Гц
• Количество фаз: одна или три фазы
• Количество проводов: 2, 3 или 4 (не считая защитного заземления)
• Нейтральный присутствует:
  • Звезда соединенные системы имеют нейтраль
  • Системы, подключенные к треугольнику , обычно не имеют нейтрали
• Классы напряжения: (ANSI C84. 1-2016)
  • Низкое напряжение: 1000 вольт или менее
  • Среднее напряжение: более 1000 вольт и менее 100 кВ
  • Высокое напряжение: более 100 кВ и равное или менее 230 кВ
  • Сверхвысокое напряжение : более 230 кВ, но менее 1000 кВ
  • Сверхвысокое напряжение : равное или более 1000 кВ

• Междуфазные напряжения в трехфазных системах обычно в 1,732 раза больше фазных напряжений:
• В симметричной трехфазной электрической системе фазные напряжения должны быть равными, если нагрузка сбалансирована.
• Примечание: 120 ¹ Относится к трехфазной четырехпроводной схеме треугольника.

Общие электрические сети и нагрузки

• На следующих рисунках символы катушек представляют собой вторичную обмотку трансформатора коммунального обслуживания или другого понижающего трансформатора. Правила электротехнического кодекса в большинстве юрисдикций требуют, чтобы нейтральный проводник был соединен (подключен) с заземляющим заземлением на вводе электрических служб.

Однофазный Трехпроводной

Также известен как система Эдисона, двухфазная или с отводом от середины нейтрали. Это самая распространенная услуга по месту жительства в Северной Америке. Линия 1 к нейтрали и Линия 2 к нейтрали используются для питания 120-вольтового освещения и штекерных нагрузок. Линия 1–линия 2 используется для питания однофазных нагрузок 240 В, таких как водонагреватель, электрическая плита или кондиционер.

Трехфазная, четырехпроводная, звездообразная

Наиболее распространенной системой электроснабжения коммерческих зданий в Северной Америке является 120/208-вольтовая звездочка, которая используется для питания 120-вольтовых штепсельных нагрузок, освещения и небольших систем отопления, вентиляции и кондиционирования воздуха. На более крупных объектах напряжение составляет 277/480 вольт и используется для питания однофазного освещения 277 вольт и более крупных нагрузок HVAC. В западной Канаде распространено 347/600 В.

Трехфазный, трехпроводной, треугольник

Используется в основном на промышленных объектах для подачи питания на трехфазные нагрузки двигателя, а также в системах распределения электроэнергии. Типичными являются номинальные рабочие напряжения 240, 400, 480, 600 и выше.

Загрузить: Типы электрических сетей и напряжение (AN-129) (PDF, 3 страницы)

Необычные электрические сети

Трехфазные, четырехпроводные, треугольник

Также известна как система «треугольник с высокой или дикой ветвью». Используется на старых производственных предприятиях с в основном трехфазными двигателями и некоторыми однофазными осветительными и штепсельными нагрузками на 120 вольт. Подобно трехфазному трехпроводному треугольнику, описанному выше, но с центральным отводом на одной из обмоток трансформатора для создания нейтрали для однофазных нагрузок 120 вольт. Двигатели подключаются к фазам A, B и C, а однофазные нагрузки подключаются либо к фазе A, либо к C и к нейтрали. Фаза B, высокая или дикая ветвь, не используется, так как напряжение на нейтраль составляет 208 вольт.

Трехфазный, двухпроводной, с заземлением в углу, треугольник

Используется для снижения затрат на электропроводку за счет использования служебного кабеля только с двумя изолированными проводниками, а не с тремя изолированными проводниками, которые используются в обычном трехфазном служебном вводе.

International Electrical Distribution Systems

• ¹ Используя трансформаторы напряжения (PT), счетчики WattNode могут измерять услуги дельта 600 вольт, а также услуги среднего и высокого напряжения.
