Как нарастить провода в розетке. Как удлинить провода в розетке
Насколько сложно повредить электропроводку? Многие скажут, что если не применять механическое воздействие к проводам, то практически нереально. Если соблюдать все правила монтажа, то проводка прослужит вам долгие годы верой и правдой. Но как показывает практика рано или поздно возникают неисправности и порой приходится обращаться к специалистам.

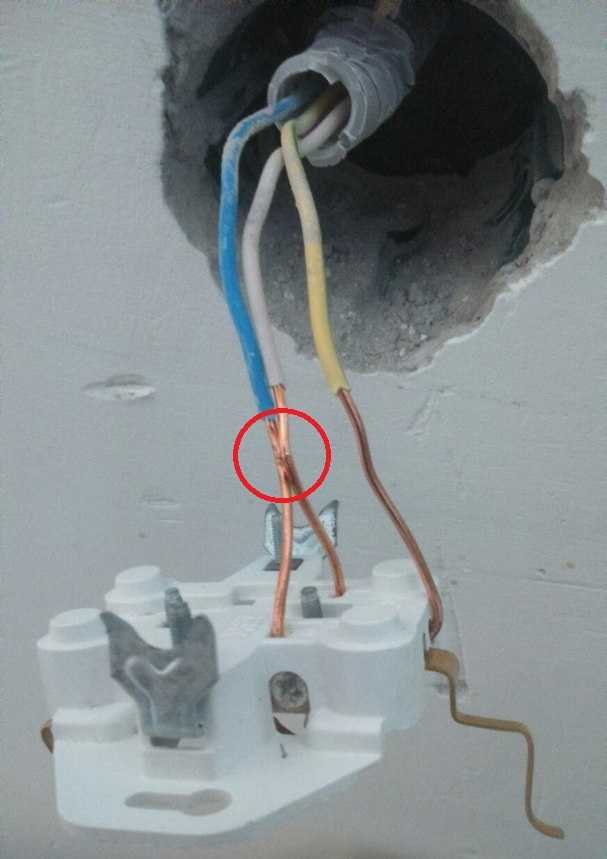

В жизни любого электромонтажника попадаются случаи, когда необходимо выполнить наращивание электрических проводов. Во время эксплуатации проводка может повредиться или может обломиться провод. Причем провода, как правило, ломаются в самых неудобных местах, таких как, например, под потолком во время подключения люстры или светильника.
Также провода очень часто обламываются во время подключения розеток особенно с алюминиевой проводкой. Как это ни странно но даже во время ремонта строители могут оставить короткий запас провода, к которому трудно будет что либо подключить. Я уже не говорю о случаях с применением болгарок, перфораторов и дрелей. В общем, ситуаций может быть столько, что и сам не придумаешь.
Привет всем гостям и постоянным посетителям сайта «Электрик в доме». Расскажу свою историю, в которой мне пришлось наращивать провода в розетке. На днях появилась одна небольшая работенка. Позвонил один мой знакомый, вроде нормальный парень (в том плане, что руки растут откуда надо), сказал нужна помощь с заменой розетки. Говорит, что сам заменить пробовал, но ничего не получилось, потому что обломился провод. Ну думаю без проблем, приеду, посмотрим.
По прибытию знакомый рассказал, что на кухне стояла одиночная розетка, в которую постоянно был включен холодильник. А недавно приобрели электрическую духовку, место для нее пока не определили и временно ее подключают от этой же розетки (а как известно нет ничего более постоянного чем временное). И сами понимаете для того чтобы воспользоваться электродуховкой нужно было выдергивать вилку холодильника из розетки.
Это было очень неудобно, поэтому и возникла мысль поставить двойную розетку, но приключилась такая беда. В этом месте можно было бы поставить блок розеток, но дом был панельный и сверлить еще одно отверстие в стене не очень хотелось, да и недавний ремонт не позволял это сделать. В общем, другого выхода не оставалась, как нарастить провода в розетке. Благо проводка в квартире была все медной.
Что я увидел па приезду на место, смотрите сами. Как видно на картинках из коробки (подрозетника) торчит двухжильный провод сечением 2.5 мм2. Заземления в квартире нет, поэтому вся проводка двухжильная. Одна из жил обломалась напрочь.
Как видно из фото провод для подключения был слишком короткий. Обрубки по 2 см с которыми ничего не сделаешь и ни что к ним не подключишь. Здесь только оставалась наращивать провод, других вариантов просто нет. Во всяком случае, я для себя так решил.
Конечно, можно было раздолбать стену поднять и переустановить подрезетник немного выше тем самым передвинув немного розетку в конечном счете. Но это как я уже сказал хлопотно: ремонт, обои, пыль …
Как нарастить медные провод в розетке
Так как у многих пользователей сохранилась и эксплуатируется еще старая алюминиевая электропроводка, было бы нечестно оставить этот факт без внимания. Поэтому предлагаю рассмотреть несколько способов решения проблемы – для медной и алюминиевой проводки.
Те, кто внимательно читал статью поняли, что проводка в моем случае медная. И это уже плюс. Есть несколько вариантов, как нарастить провода в розетке в этом случае. Вы все их прекрасно знаете, так как я уже рассказывал о них на данном сайте.
- -опрессовка с помощью гильз ГМЛ;
- -винтовые клеммники;
- -пайка проводов;
- -самозажимные клеммники типа Wago.
Это довольно не весь перечень соединений, которые можно применять для наращивания проводов (назвал лишь самые основные). Я решил остановиться на первом варианте и выполнить наращивание проводов в розетке с помощью опрессовкой гильзами.
Для опрессовки мне понадобится гильза ГМЛ (гильза медная луженая) сечением 2.5 мм2 или 4 мм2. Почему два сечения гильз об этом немного позже. Изолировать все это дело будем с помощью термоусадочной трубки. Безопасность превыше всего, поэтому первым делом отключаем автоматы в электрощитке и проверяем отсутствие напряжения на ремонтируемых проводах. Как видно из фото запаса провода практически нет. Придется наращивать обе жилы, фазу и ноль.
На вопрос, почему такие короткие провода в коробке хозяин сказал, что когда электрик устанавливал все розетки и выключатели после ремонта он их специально обрезал, чтобы не торчали лишние и не мешали. Так то оно так, но запас провода всегда должен быть – учтите это на будущее. Хорошо, что подрозетники нормальные установлены места хватит, чтобы разместить и гильзы и сам корпус розетки.
Приступаем собственно к работе. Естественно важно чтобы наращиваемые провода были одинакового материала и сечения. В моем случае провод, который нужно нарастить с медной монолитной жилой, поэтому и провод для удлинения должен быть такой же.
Теперь хочу остановиться на сечении гильзы. Помните чуть выше я рассматривал два варианта гильзы 2.5 мм2 или 4 мм2. Я остановился на втором варианте. Почему так? Если использовать первый вариант гильза 2.5 мм2 то в этом случае наращивания выполняется стык в стык. Как все это происходит? Берем пресс клещи ПК-16 для опрессовки гильз и прессуем гильзу с проводом с одной стороны. Следите за тем, чтобы при опрессовке провода были равномерно расположены внутри, то есть концы проводов были расположены по средине гильзы. Затем вставляем провод с другой стороны и также опрессовываем.
Если использовать гильзу на 4 мм2 то наращивание проводов будет не стык в стык, а внахлест. Такое соединение, на мой взгляд, получается более надежным и качественным. Единственное что необходимо добить гильзу еще одной медной жилой на 1.5 мм2. Снимаем изоляцию с проводов на длину гильзы.
С одной стороны продеваем провод полностью сквозь гильзу, затем вставляем второй провод с другой стороны. Его также продеваем полностью сквозь гильзу.
Как я и говорил для уплотнения добиваем еще жилкой на 1.5 мм2. Последняя входит туго, за счет чего соединения действительно получается хорошим.
Теперь берем клещи и ставим два жима вначале и в конце. Я ставлю два противоположных жима.
Теперь наше соединение необходимо заизолировать. Можно использовать любые средства у кого что есть. Я буду использовать термоусадочную трубку. Отрезаем трубку немного больше длины гильзы, чтобы после ужатия из под нее не выглядывали оголенные части нашего соединения.
Одеваем трубку и прогреваем феном. После того как трубка ужмется аккуратно укладываем все это дело в коробке. Если одного слоя термоусадки будет недостаточно можно поверх наложить еще один. Теперь вы знаете, как нарастить провода в розетке.
После того как фазный провод в розетке мы нарастили, давайте проделаем тоже самое с нулевым проводом. Проделываем все тоже самое гильзу, сечение провода и термоусадочная трубка все аналогичное.
Провода также соединяем внахлест и добиваем гильзу одной жилкой сечением 1.5 мм2.
Далее с помощью ручных клещей ПК-16 ставим две точки на гильзе.
Думаю всем понятно как удлинить провода в розетке с помощью опрессовки. Осталось только надежно заизолировать оголенные части. Для этого используем двойной слой термоусадки.
После того как провода будут заизолированы укладываем их аккуратно на дно коробки, таким образом чтобы места соединений в будущем при подключении розеток не переломились.
После подключения двойной розетки ее можно устанавливать на место в коробке.
Включаем автомат в электрическом щитке, подаем напряжение и проверяем выполненную работу.
Как нарастить алюминиевый провод в розетке
С медными проводами, думаю понятно, теперь разберем варианты наращивания алюминиевых провод в розетке. Алюминий, по сути, не очень надежный металл, в плане контактного соединения. В месте соединения может провод может обломиться или окислиться. Поэтому с соединением алюминия нужно быть аккуратным.
Сразу хочу сказать, если у кого то возникнут идеи удлинить провода методом скрутки, то этот метод сразу отпадает – скрутка в чистом виде запрещена по правилам ПУЭ. А тем более с алюминием, сиди и жди когда, скрутка окислится (дело времени). |
Место соединения должно быть доступным для осмотра, так как в будущем на поверхности провода может появиться оксидная пленка, что приведет к потере контакта.
Опрессовка гильзой для такого сечения мне кажется не совсем подойдет. Опрессовку использовать можно, но мне кажется это не совсем надежно. Это мое личное мнение. Алюминиевый провод сечением 2.5 мм2 под действием пресса обязательно деформируется, а это приведет к уменьшению сечения в данном месте.
Выходом из ситуации станут клеммники, самозажимные или винтовые. У самозажимных «Ваго» есть специальные клеммники с токопроводящей пастой внутри. Очень хороший вариант как раз для алюминия (паста предотвращает окисление). У меня под рукой оказались винтовые клеммники. В качестве примера покажу, как нарастить алюминиевый провод в розетке с помощью винтовых клеммников.
Здесь собственно нет ничего сложного. Для удлинения проводов первым делом необходимо снять с них изоляцию. Затем вставляем провод с одной стороны клеммника и затягиваем его винтом. Со вторым концом провода проделываем все тоже самое. При затягивании винтов нужно соблюдать меру иначе можно передавить алюминиевую жилу.
Одним из достоинств такого соединения не требуется изолировать клеммник, так как он уже покрыт ПХВ изоляцией. После наращивания проводов в розетке аккуратно укладываем их в коробке, подключаем провода к розетке и ставим ее на место.
Похожие материалы на сайте:
- Блок из выключателя и розетки
- Подключение телевизионной розетки
Как установить розетку если остались короткие провода
Со временем, в советских домах рано или поздно приходится менять розетки. Они расшатываются, современные евровилки в них не лезут, есть и другие причины. Проводка в старых зданиях советского союза выполнена из алюминия. Алюминиевый одножильный провод довольно хрупкий, а если он еще и грелся в местах соединения, то при отключении старой розетки точно отломится.
Как, собственно говоря, случилось и в моем примере. Долгое время провода грелись из-за ослабшего контакта, что аж изоляция оплавилась. Теперь из стены, в подрозетнике торчат небольшие огрызки и просто так новую розетку не установить. Данная проблема является довольно частой, особенно при ремонте. Ничего страшного тут нет, и, в принципе, все легко поправимо.
Понадобится
- Термоусадочная трубка (лучше набор с различными диаметрами).
- Две клеммы WAGO.
- Два провода медных или алюминиевых, количество жил не имеет значения, главное квадратура не менее 1,5 кв. мм.
- Новая розетка.
Устанавливаем розетку в подрозетник с короткими проводами
Начнем с отключения электричества в доме. Далее прозвоним все контакты розетки индикаторной отверткой с неоновой лампочкой, для определения фазы. Таким способом убедимся что электричество точно отключено и вашей жизни ничего не угрожает.
Отвинчиваем лицевую панель, отключаем контакты старой розетки. Как я уже говорил, провода грелись, изоляция на них оплавилась, засохла и стала хрупкой. Так как она крошится, ее нужно удалить. А вместо нее подобрать термоусадочные трубки соответствующего диаметра.
Я буду наращивать провода используя клемники WAGO. Но эти удобные приспособления нужно устанавливать правильно, иначе они могут сыграть дурную службу. Итак: минимальный отрезок торчащий из стены должен быть не менее 2 см и 1 см должен быть хорошо зачищен, не смят и не согнут. Это главные правила. Поэтому, все что гнуто нужно выпрямить, а то что сплюснуто — отрезать. А остальное изолировать термоусадкой. Усадить ее можно специальным феном или обычной зажигалкой.
Вот что получилось у меня:
Один провод обломился, но это не страшно. Одеваем клеммы до упора и защелкиваем. Их большой плюс в том, что теперь отводку можно выполнить медным проводом. Я взял многожильный. Он мягкий и не обломится.
Взял двойную розетку, что расширит функционал взамен старой.
Подключаем и устанавливаем.
Закрепляется она точно также как и старая — упираясь в боковые пазы подрозетника. Но как вы видите, есть ещё продольные крепления для непосредственного закрепления в стене. Это просто великолепное решение, особенно у кого разбит подрозетник и закрепить все внутренности надежно не представляется возможным.
Устанавливаем накладную панель.
Включаем электричество и проверяем работу. Все отлично. Клеммы выдержат все нужные нагрузки в данном месте. Кстати на Али Экспресс стоят они совсем недорого — WAGO. Это может сэкономить на ремонте.
Смотрите видео
Проводка
— Безопасно ли использовать розетку с оборванными проводами в разъемах для ударов в спину?
спросил
Изменено
1 год, 10 месяцев назад
Просмотрено
1к раз
Я купил новый дверной звонок, который потребовал замены трансформатора. Мой трансформатор тока подключен к розетке, которая находится прямо под моей панелью. Отключил питание, открутил и обнаружил, что провода моего трансформатора тока воткнуты в розетку (а мой заземляющий провод не был прикреплен к заземляющему винту в качестве приятного бонуса). В моей розетке, похоже, не было отверстия для разблокировки, поэтому я попытался потянуть и повернуть, чтобы удалить, но оба провода в итоге оторвались, а небольшой кусок провода все еще оставался в розетке. Ниже фото того. Вы можете увидеть оборванные (многожильные?) провода в нижней половине розетки между проводом заземления и нулевым проводом. Есть и другие провода с затылком в спину, а также доступная нейтральная и горячая клемма на розетке:
Из того, что я прочитал, удар в спину не является нормой, если только это не сплошной медный провод 14 AWG, верно? Эти мне показались затянутыми. Безопасно ли продолжать использовать эту розетку, если вместо этого я планирую прикрепить новые провода трансформатора к клеммным винтам? Я бы также, конечно, удостоверился, что повторно прикрепил провод заземления.
- проводка
- розетка
- трансформатор
- дверной звонок
5
Я не использую ответные удары, и, хотя код разрешает их, это, безусловно, самая большая причина отказа проводки в моем опыте (хуже, чем алюминиевая проводка).
Поскольку я не вижу размыкателя, я бы НЕ стал использовать его повторно, потому что, если произойдет самое худшее, и многожильные провода начнут выходить из строя, они могут коснуться трансформатора или заземленной коробки.
Хорошей идеей было бы соединить горячие точки вместе, затем один провод к новой розетке, а также соединить нейтральные провода.
Дешевые розетки можно найти за доллар, хорошие до 5 для коммерческого или специального (спецификационного) класса.
в зоне с низким уровнем использования, такой как чердак, я бы использовал косичку и использовал дешевую розетку строительного класса.
5
Будьте осторожны. Замените розетку. Что еще вы можете получить в эти дни за 71 цент? 1,24 доллара, если вы получаете защиту от несанкционированного доступа (что никому не нравится, но теперь вы должны использовать во многих местах) и 2,18 доллара за коммерческий уровень вместо бытового (электрически то же самое, но конструкция немного лучше).
1
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
9Розетка 0000 — обрыв провода в стене?
Я должен остановить тебя.
Вы делаете огромное предположение, что обесточенные розетки и работающие должны быть «частью одной и той же цепи», и что между ними есть провод в стене, и что провод оборван. Это совсем не то, что происходит.
Во-первых, провода в стенах ломаются редко. А во-вторых, дом — особенно дом 20-летней давности — это множество цепей, 20, 30 или даже 40. Почти наверняка правда, что «живая» цепь, из которой вы сращиваете, и «мертвая» цепь вы соединяетесь с, это совсем другие схемы .
Сценарии Ran внутри черного и снаружи белого цвета подключены к панели — 0 В на другом конце. Снаружи черный, внутри белый 120 В . Снаружи и снаружи 120В конечно.
Подождите. Если это была одна цепь, то как «внутренняя» (вы говорите, что питала , нижестоящую) нейтраль может возвращать питание обратно на панель???? Он отключен, верно? Нет, если он дал показания 120В, то его нужно подключить обратно к панели. Ответ: это , а идет обратно к главной панели, потому что это отдельная цепь с собственным хоумраном обратно к панели . Тогда вы говорите
Итак, скрутил Jump wire на панель/рабочую сторону и подключил к следующей розетке. Свет и розетки работали по всей трассе.
Да, потому что ты подпитывал .
Ты сам сказал: около половины твоего дома мертво. Около половины твоего дома. А твой дом много цепей. Чем это вызвано, интересно? Читайте здесь о домах с 2 полюсами питания.
Да. Все цепи на одном полюсе обесточены.
На самом деле здесь происходит ваш красный столб мертв из энергетической компании . Ты понятия не имел, что делаешь. Что вы на самом деле сделали, так это подключили горячий провод от «черной» цепи к горячему проводу от «красного» контура, подав обратно не только этот контур, но и всю «красную» шину! Делая их все горячими (но в фазе, когда они должны быть в противофазе, нагрузкам 120 В все равно).
