назначение, принцип работы и конструкция

Возникновение аварийных ситуаций при эксплуатации электрических сетей и оборудования в большинстве ситуаций вызываются импульсными скачками напряжения в результате замыкания линий, воздействия атмосферного электричества, ошибок при коммутационных переключениях. Для исключения подобного применяются ОПН.

Аббревиатура ОПН расшифровывается как ограничитель перенапряжения. Данные устройства предназначены для защиты линий и оборудования в ситуациях, когда по той или иной причине нагрузка возрастает в разы, с опасностью возникновения аварии. Рассмотрим особенности конструктивного устройства данных элементов, применяемые разновидности и их технические характеристики, прочие сопутствующие моменты.

ОПН

Содержание

  1. Конструкция
  2. Принцип действия
  3. Виды
  4. Материал
  5. Технические характеристики
  6. Применение и требования к эксплуатации
  7. Техническое обслуживание

Конструкция

ОПН представляет собой полупроводниковый элемент, отличающийся нелинейным значением сопротивления. Он выполнен в виде вилитовых дисков, в качестве материала которого используется оксид цинка с добавлением различных примесей.

Указанные диски снабжены защитным покрытием, с электрическими выводами на концах. На один из контактов подаётся напряжение, второй выводится на землю.

ОПН состоит из следующих конструктивных элементов:

  • электрода,
  • полиамидного корпуса,
  • термоусадочной трубки,
  • варистора,
  • силиконовой оболочки.

Конструкция ОПН до 1000 ВКонструкция ОПН выше 1000 В

Принцип действия

В основу принципа действия данного элемента заложена нелинейная характеристика сопротивления. При штатных характеристиках напряжения, его величина близка к нулю, поэтому цепь не замыкается через указанный прибор.

При резком возрастании напряжения, одновременно увеличивается сопротивление. В результате ток проходит через ОПН, замыкаясь на землю. Таким способом обеспечивается выполнение защитной функции.

Виды

В связи с большим разнообразием выполняемых функций, ОНП классифицируют по следующим показателям:

Структура условного обозначение ОПН

Может использоваться комбинация нескольких устройств, с выполнением ступенчатой защиты.

Обозначение ОПН и разрядников на схема

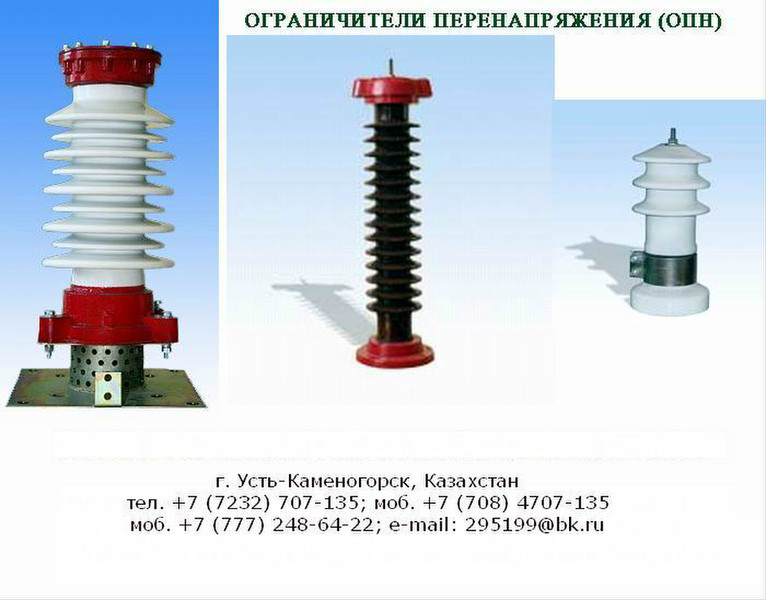

Материал

В зависимости от применённого материала защитной рубашки, защита может производиться посредством следующих видов устройств:

  1. Фарфоровых – наиболее распространённая разновидность. Керамика устойчива к ультрафиолетовому излучению, поэтому может свободно применяться на открытых установках. Благодаря большой механической прочности, такие элементы могут одновременно выполнять роль опорной конструкции. К недостаткам следует отнести большой вес и хрупкость, что грозит травмами персонала при разлёте осколков в результате разрушения элемента.
  2. Полимерных – в качестве материала наружного покрытия используется каучук, винил и другие искусственные составы. Данные устройства не поддаются воздействию влаги, обладают меньшим весом и хорошими диэлектрическими свойствами, способны выдерживать значительные механические воздействия, но накапливают на поверхности атмосферную влагу и плохо реагируют на солнечный свет.
  3. Одноколонковых – в виде полупроводникового элемента с нелинейными характеристиками напряжения, с количеством дисков, в зависимости от категории оборудования.
  4. Многоколонковых – используются на высоковольтном оборудовании и состоят из нескольких компонентов, объединённых в единый узел. Отличаются повышенной надёжностью и способностью реагировать на различные характеристики нагрузки.

Выбор вида ОПН зависит от параметров оборудования и условий его эксплуатации.

Технические характеристики

Конкретная модель отличается следующими техническими характеристиками:

  • временем срабатывания – в зависимости от скорости реакции на перепад напряжения;
  • рабочим напряжением – значением данной величины, при которой элемент способен функционировать без разрушения на определённый временной промежуток;
  • номинальным повышенным напряжением – величиной, которую изделие способно выдержать в течение 10 секунд;
  • током утечки – от воздействия напряжения на ОПН и зависит от омического сопротивления элемента. Значение указанной характеристики – в сотых или тысячных долях ампер, перетекающих по защитному покрытию и полупроводниковому элементу;
  • разрядным током – значение при импульсном скачке напряжения;
  • устойчивостью к току волны перенапряжения – способностью не подвергаться разрушению при воздействии повышенного напряжения.

ОПН стандартизированы по величине указанных характеристик.

Применение и требования к эксплуатации

Указанные защитные устройства широко применяются для защиты линий электропередач, различных электроустановок промышленного назначения, трансформаторных подстанций, распределительных узлов. В быту ОПН используются для защиты вводных распределительных щитков или оборудования высокой ценности.

ОПН должны эксплуатироваться, согласно требованиям действующих правил и нормативов. Подбор устройств производится, исходя из особенностей эксплуатации и характеристик оборудования.

Техническое обслуживание

Данные ограничители не предусматривают разового применения и способны многократно выполнять свою защитную функцию, сбрасывая напряжение на заземлённую шину. Но в процессе эксплуатации элементы могут частично утрачивать рабочие характеристики, вплоть до полной негодности устройств.

Чтобы избежать внепланового выхода элементов из строя, в ходе эксплуатации они должны подвергаться плановым проверка и техническому обслуживанию, с контролем следующих параметров:

  • сопротивления – замеряется мегомметром, не реже 1 раза в каждые 6 лет;
  • тока проводимости – необходимость его проверки возникает при снижении отмеченной выше характеристики;
  • пробивного напряжения и герметичности – проводится перед пуском в работу новых устройств или в случае проведения заводского восстановительного ремонта;
  • тепловизионных измерений – по регламенту изготовителя и составленному на предприятии графику профилактических работ.

Также элементы осматриваются на предмет наличия внешних дефектов в виде подгораний, скопления пыли и загрязнений, разрушения изоляционного покрытия.

Использование ОПН позволяет обеспечить штатную работу электрического оборудования, исключив опасность его повреждения при резких скачках напряжения. Но указанные ограничители должны правильно выбираться и проходить регламентированное обслуживание, для их сохранности и продления срока службы.

принцип действия, классификация и область применения

Не только производственное, офисное, но и домашнее электрооборудование постоянно находится под угрозой поломок, а то и полного выхода из строя. Причинами тому могут быть как грозовые разряды, так и сбои на линиях передач и в работе трансформаторных станций, провоцирующие резкие скачки напряжения. С защитой от подобных проблем успешно справляются, благодаря принципу действия ОПН.

  • От разрядников к ограничителям
  • Схема работы ОПН
  • Классификация приборов защиты
  • Комплексный вариант безопасности

От разрядников к ограничителям

Электросети — это не только линии высоковольтных передач. В широком смысле в систему входит множество оборудования, установок, приспособлений, к ней подключены промышленные и обычные потребители. Последствия сбоев здесь могут быть весьма серьезны. Пока рынок не стали занимать современные ограничители напряжения, те же задачи решали другие устройства — разрядники.

Особенности их таковы:

  • Работа простейшего разрядника состояла в приеме ненормативной электроэнергии и безопасном сбросе ее через систему заземления.
  • В обычное состояние разрядник возвращал дугогаситель. Он нейтрализовал повышенную ионизацию.
  • Главной особенностью этих устройств являлся искровой промежуток. От ширины его зависела мощность системы. Но и увеличивать до бесконечности приборы было тоже нельзя.
  • Слабым местом таких «предохранителей» считалась опасность запаздывания устройства в нормативный режим после всплеска напряжения.
  • Разрядники постоянно совершенствовались. Изобретались и внедрялись воздушные, газовые, вентильные модели. Но все они имели недостатки, и в итоге на смену им пришли устройства нового типа — ОПН.

Казалось бы, уберечь технику от пробоев можно, просто отключив ее от сети.

Но если с приближением грозы это еще возможно успеть сделать, то технологический сбой непредсказуем. Да и оставить без электричества, например, доменный цех или операционную вообще недопустимо. Поэтому и необходимы приборы-предохранители.

Схема работы ОПН

ОПН — ограничитель перенапряжения. В числе других устройств его следует отнести к самым современным системам, способным уберегать приборы и проводку в экстремальных ситуациях. Можно сказать, что заложенная в его основе схема успешно решает комплекс проблем, которым ранее противостояли автоматические прерыватели и разрядники, а в бытовых условиях — стабилизаторы и домашние трансформаторы.

Схема ОПН строится на таких принципах:

  • Основой прибора является варистор, который мгновенно впитывает сверхнормативную энергию и отдает ее уже как тепло. Напряжение, которое поступает далее по сети, нормализуется.
  • ОПН моментально возвращается в исходное состояние и сразу же способен принять еще один резкий импульс или даже их последовательную серию.
  • Первоначально один варистор или несколько их (соединенные вместе) и представляли приспособление. В случае внеплановых проблем из строя выходило все устройство.
  • Сейчас приборы представляют собой несколько блоков, подключенных последовательно (или параллельно). Это повышает защитные характеристики изделия, а также облегчает его ремонт, для которого бывает достаточно заменить один из модулей.
  • Варисторы заизолированы в полимерные или фарфоровые корпуса. Первые имеют специальные отверстия, а вторые — мембраны и герметизирующие кольца, а также выхлопные крышки. Это повышает взрыво- и пожаробезопасность приборов при работе с нестабильным напряжением.

Фарфоровые приборы мало подвержены колебаниям температур, обладают высокой прочностью, но имеют более низкие тепловые показатели и к тому же опаснее при взрыве.

Полимерные лучше по разрядным характеристикам и сопротивляемости вибрации, но чутки к сезонным изменениям. Поэтому на очереди сейчас — новые покрытия для аппаратов.

Классификация приборов защиты

Искровой промежуток разрядников ушел в прошлое, как и массивность приборов ОПН намного компактнее. К тому же они способны лучше справиться с резкими переменами сетевой нагрузки, даже если в общей линии с жильем есть и мощное производство, и работающий стройучасток.

Приборы имеют разную классификацию и, соотвественно, область применения:

  • Литера А. Эти приборы монтируются при переходах от линий электропередач к сети потребителя. Они призваны обеспечивать защиту как ЛЭП, так и принимающего объекта. Их же можно считать основными «предохранителями» промышленных установок.
  • Литера В. Первая линия защиты непосредственно объекта-потребителя (например, дома или административного здания). Такие аппараты устанавливаются на входе линии в помещение.
  • Литера С. Место этих устройств — распределительные щиты, в которых обязательно должна быть предусмотрена система заземления.
  • Литера D. Квартирные ограничители. Их установка имеет смысл только при наличии хотя бы одной предварительной линии защиты. В то же время изделия этого класса монтируются и непосредственно в оборудовании, а также в переносной технике.
  • Те же четыре категории устройств могут быть обозначены и римскими цифрами начиная от I. Есть и комбинированные устройства. Большинство из аппаратов дополнительно оснащаются предохранителями.

Контроль за работоспособностью и состоянием изделия можно проводить визуально. Для этого устройства имеют специальные окошечки, которые в случае выхода ограничителя из строя сигнализируют затемнением или красным светом. Есть и модели, оснащенные системой звуковой сигнализации.

Комплексный вариант безопасности

Чтобы доставка, получение и использование электричества были полностью безопасны, лучше всего использовать не единичный ОПН, а комплекс ограничителей импульсных перенапряжений, как их еще называют. Их установку следует доверить профессионалам.

Принцип монтажа и работы единой системы прост:

  • Первым, на входе, монтируется самый мощный аппарат.
  • В щиток устанавливается прибор меньших токовых характеристик, а дальше — еще меньше.
  • В бытовых условиях достаточно варианта В и С или С и D.
  • Приборы в любой общей схеме работают по единому принципу. Они вступают в дело последовательно. Благодаря этому, напряжение снижается постепенно, на каждом этапе.

Слабое место такой системы такое же, как и в любой цепи: если из строя выйдет одно звено, неработоспособной будет вся сеть. Но приборы-потребители, скорее всего, к этому моменту уже будут защищены. После замены пострадавшего блока защитная схема будет восстановлена.

Рассуждая на тему, что такое ОПН, следует признать — вне зависимости от различных рабочих характеристик это, в первую очередь, современный способ защиты электрооборудования. Риски поражений приборов и установок, степень безопасности объектов и людей при использовании надежной аппаратуры снижаются многократно.
