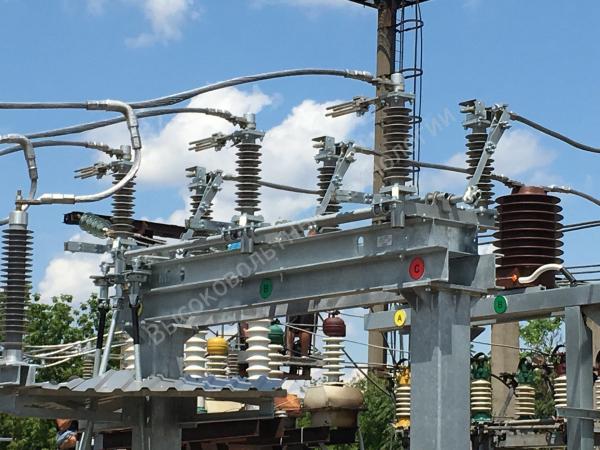

Монтаж ошиновки с расщепленными проводами (при двух и более проводах в фазе) выполняют в ОРУ всех напряжений. Но если в ОРУ до
220 кВ количество и сечеиие проводов в фазе определяются значением передаваемой мощности, то в ОРУ 330—500 кВ это связано с наименьшим диаметром по условиям потерь на корону. Наименьший диаметр проводов по условиям потерь на корону, в зависимости от напряжения, приводится ниже:

В ОРУ до 220 кВ включительно различные участки ошиновки выполняют либо одним, либо двумя проводами в фазе. Например, сборные шины, ячейки шиносоединительного выключателя и ввода выполняются из двух проводов в фазе, а часть ячеек отходящих линий ошиновывается одним проводом. Ошиновка ОРУ 330 кВ выполняется обычно двумя проводами в фазе сечением не менее 300 мм², а ОРУ 500 кВ — тремя проводами в фазе марки АСО-500 или двумя алюминиевыми полыми проводами марки АП-500.
Длину шинных проводов с расщепленными фазами определяют также с помощью геодезических приборов. Заготовляют два одинаковых провода для одной фазы и раскладывают их в пролете. Места подсоединения спусков на шинных проводах определяют согласно расположению оборудования в пролете по схеме на рис. 29. Длину спусков определяют с запасом 200 мм согласно высоте подвески шинных проводов и высоте оборудования. Если присоединения к разъединителям выполняются спусками в один провод, то спуски в ячейках присоединяют поочередно то к одному, то к другому проводу сборных шин. Это необходимо для равномерного распределения нагрузки по проводам. Иногда для этой цели соединяют между собой электрически оба шинных провода, обычно в шлейфах. Следует учитывать, что отпайки от шин к разъединителю двумя спусками также являются соединением, равномерно распределяющим нагрузку в шинных проводах.

Шинные провода, как правило, в пролет доставляют в бухтах с той целью, чтобы они остались чистыми. На загрязненные провода почти невозможно надеть ответвительные зажимы. Ответвительные зажимы со спусками надевают на шинные провода, протаскивают их до места опрессования. Затем опрессовывают натяжные
и ответвительные зажимы. Пресс перевозят в следующий пролет после опрессования зажимов в двух или в. трех пролетах, стремясь к наименьшим перемещениям проводов. Сдвоенные провода с натяжной гирляндой в ОРУ до 220 кВ соединяют с помощью специального коромысла. В пролетах ОРУ выше 330 кВ провода подвешивают на сдвоенных натяжных гирляндах, т. е. каждый из двух проводов соединяется со своей гирляндой.

Рис. 30. Подъем н крепление двухцепной натяжной гирлянды к траверса железобетонного портала.

1 — гирлянда; 2 — строп Ø 11 мм: 3 —строп Ø 17 мм; 4 — трос такелажный Ø 17 мм: 5 — траверса; С — деревянные бруски; 7 — деревянные бруски распорные; 8 — шпилька; 9 — блок грузоподъемностью 3 т; 30 — скоба СК-16; 13 — скоба СК-12.
Натяжную двухцепную гирлянду с сдвоенными проводами поднимают на опору для экономии рабочего времени за один прием с помощью специального приспособления, как показано на рис. 30.

Если нет опыта монтажа ошиновки с предварительным определением длин проводов, то вначале заготовляют провода одной фазы для первого и второго пролетов. В первом пролете опрессовывают натяжные и ответвительные зажимы. Во втором пролете опрессовывают натяжной зажим с одного конца провода и все ответви- тельные зажимы. Подвешивают провод фазы в первом пролете и проверяют стрелу провеса провода. Если стрела провеса отличается более чем на 5%, то ее регулируют добавлением в гирлянду сцепной арматуры или извлечением ее. Если имела место ошибка в длине провода, то в длину остальных проводов, провисающих с одинаковой стрелой провеса, вносят поправку, равную ошибке. Ошибка, как показывает опыт, бывает постоянна для всех проводов. Это так называемая систематическая ошибка, накапливаемая при измерении длины пролета, вычислении и измерении длины провода. Такие ошибки бывают редко и величина их не превосходит 200 мм.
Стрелу провеса провода проверяют, пользуясь визирными рейками. Деревянные рейки укрепляют на стойках опор, расположенных в пролете по диагонали на расстоянии по вертикали от оси отверстий проушин, равном монтажной стреле провеса. Рейки закрепляют горизонтально так, чтобы концы их выступали за пределы стоек на 500—600 мм. Линейщик-верхолаз в корзине вышки поднимается у стойки опор на высоту, при которой верхняя кромка рейки окажется на уровне его глаз. При правильной стреле провеса видны верхние кромки обеих реек и нижняя точка провода совмещенными. Подвешенные в пролете провода расщепленной фазы при их равной длине не будут иметь перекосов. Перекос выравнивают добавлением к короткому проводу скоб или промежуточных звеньев. Их устанавливают между коромыслом и натяжным зажимом. Неравномерное тяжение спусков к оборудованию также может служить причиной неравномерного провисания проводов сборных шин.

Между проводами расщепленной фазы устанавливают дистанционные распорки. Длина, тип, а также расстояние между ними указаны в проекте. В ОРУ до 220 кВ, например, провода расщепленной фазы фиксируют друг от друга на расстоянии 120 мм, в ОРУ 500 кВ — на расстоянии 400 мм. Дистанционные распорки устанавливают с вышки после монтажа шинных проводов. В ОРУ 500 кВ высота телескопической вышки или под крышей из брезента. После окончания сварки вначале закрывают вентиль на баллоне с пропан-бутаном. а потом на горелке.
Электрическую лебедку и отводные блоки надежно крепят к фундаментам, выдерживающим нагрузку от тяжения троса.

Для натягивания проводов бракованными или не прошедшими испытание стропами и тросами не пользуются. При подъеме проводов в действующем ОРУ сверху такелажного троса натягивают веревки в поперечном к нему направлении в местах, где при обрыве троса или обрыве блока трос может захлестнуть части ОРУ, находящиеся под напряжением. Во время подъема проводов следят, чтобы люди не находились под проводами и в зоне такелажного троса.

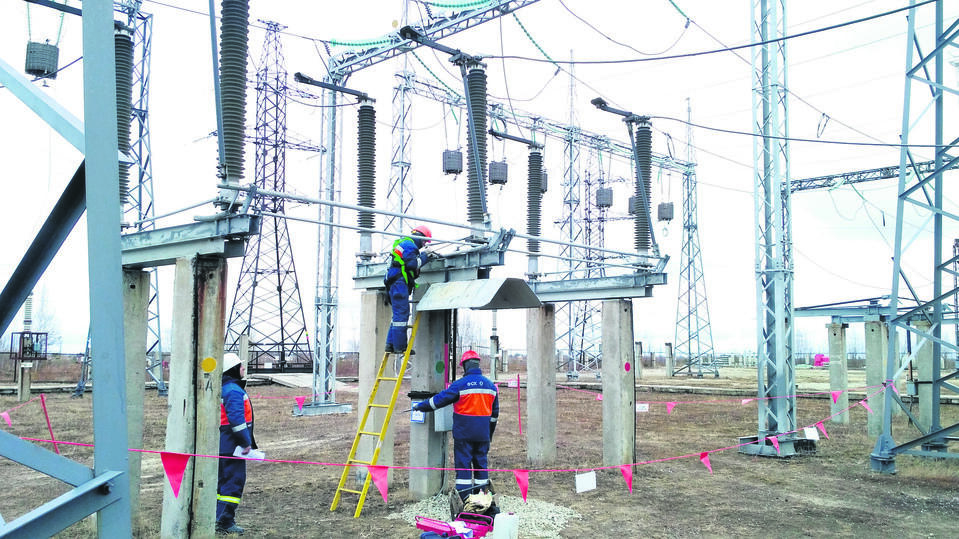

Влезать без лестницы на колонки опорных изоляторов для крепления к ним проводов и колонки разъединителей и выключателей для подключения аппаратных зажимов недопустимо. Не следует находиться в ОРУ во время грозы и при приближении ее.

Механизмы и приспособления с электроприводом заземляют в соответствии с ПУЭ.
При измерении длины пролета или провода стальной рулеткой следят за тем, чтобы рулетка не пересекала и не касалась проводов от сварочных аппаратов, проводов и кабелей электропитания.

Работая на высоте, необходимо обращать внимание на размещение материалов и инструментов на площадке. Инструмент и материалы укладывают в удобном для работы месте, они не должны падать с площадки вниз. Для подъема инструментов и материалов пользуются бесконечной веревкой. При работе с телескопической или шарнирной вышки корзину ее располагают так, чтобы исключалось травмирование работающих падающей гирляндой, а также тросом при его обрыве.
