Ремонт сварочных инверторов своими руками: диагностика и методы устранения

Когда ломается сварочный аппарат, срываются планы по работе. Требуется найти причину поломки и устранить ее. Если оборудование уже не на гарантии, не обязательно обращаться в сервисный центр. Некоторые проблемы можно распознать и отремонтировать своими силами. В статье мы рассмотрим возможные неисправности в разных инверторных аппаратах, способы диагностики и методики ремонта. Так же затронем, какие лучше покупать сварочные аппараты, чтобы реже сталкиваться с их поломками.

В этой статье:

• Устройство инверторного сварочного аппарата
• Диагностика поломок инверторных сварочных аппаратов
• Конкретные признаки неисправности и способы ремонта
• Советы при сварке

Устройство инверторного сварочного аппарата

Чтобы повысить шансы на успех при ремонте сварочного аппарата, нужно немного разобраться в его устройстве. Все виды оборудования для ММА, TIG и MIG сварки имеют общий инверторный блок, только в случае ручной дуговой сварки процесс ведется плавящимся электродом в обмазке, а у аргоновой горелки предусматривается неплавящийся вольфрамовый электрод и канал для подачи защитного газа. У полуавтоматов дополнительно есть барабан и подающий механизм.

Инверторный блок, выдающий преобразованный постоянный ток для сварки, состоит из следующих элементов:

Помеховый фильтр. В процессе работы инверторного аппарата создаются электромагнитные волны, способные помешать работе другой аппаратуры, подключенной к общей сети. Фильтр устраняет негативное воздействие.

Основным элементом выступает плата управления с ключами. Это транзисторные ключи типа Mosfet или более современные — IGBT. Содержат по 2 или по 4 ключа, соответственно делятся на полумостовые и мостовые. Обеспечивают экономичный расход электроэнергии, нагрузку и тонкие настройки сварочного тока.

Суть работы инвертора заключается в получении от сети переменного тока с частотой 50 Гц, его выпрямления, преобразования снова в переменный, но с уже повышенной во много раз частотой. На выходе ток снова выпрямляется и сварка ведется постоянным током.

Диагностика поломок инверторных сварочных аппаратов

Когда сварочный аппарат не работает, из него пошел дым, ощущается запах гари, необходима диагностика. В домашних условиях это делается так:

•
  Отключите аппарат от сети

•
  Выкрутите винты боковой крышки

•
  Осмотрите платы, конденсаторы, транзисторы, клеммы

•
  Подергайте провода рукой

Искать необходимо черные следы (если что-то сгорело) или слабый, болтающийся контакт. Чаще всего инверторы перестают работать по причине перегорания одного из элементов. Тогда аппарат полностью не включается или гудит, но не варит. Задача — найти проблемный модуль и заменить его или восстановить контакт.

Если визуальный осмотр ничего не дал, диагностика продолжается при помощи мультиметра. Не специалисту нельзя лезть в инвертор, находящийся под напряжением. Проверка сопротивления и заявленных параметров по напряжению и силе тока — это удел мастеров. Любителю можно только прозвонить отключенную от питания электросхему.

Для этого установите переключатель в мультиметре в режим прозвона. Часто он обозначен колокольчиком или иконкой проверки целостности цепи. В зависимости от радиодетали, которую вы планируете проверять, применяется различные способы проверки, а также выбор параметров на мультиметре. В общем смысле необходимо один контакт детали прислонить в одному щупу, а другой — к другой. На экране мультиметра должна загореться единица (контакт есть или иное обозначение). Если на дисплее нули, вы нашли сгоревший элемент (зависит от вида радиодетали).

Его нужно выпаять и заменить на новый с аналогичной маркировкой. Пайку лучше производить станцией с оловоотсосом, чтобы не залить припоем соседние контакты, создав дорожку для короткого замыкания после включения:

•
  Нагрейте ножки сгоревшего элемента и расшевелите его в печатной плате, извлеките наружу

•
  Обезжирьте место соединения канифолью

•
  Вставьте новый элемент в отверстия печатной платы

•
  Подайте припой и дождитесь его застывания

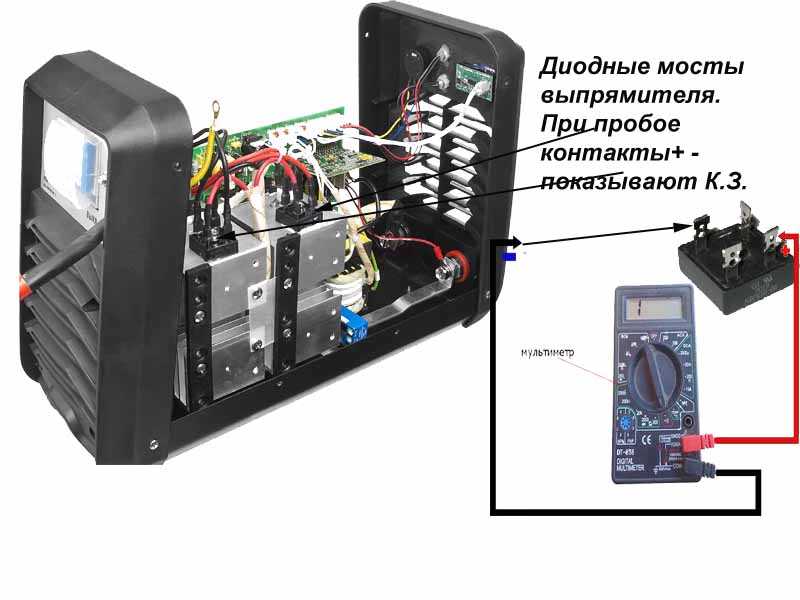

Чтобы прозвонить тестером диодные мосты, их, как правило, предварительно потребуется выпаять из общей схемы, т. к. порой они запараллелены, что не дает возможности верного определения неисправного моста.

Это общие принципы диагностики и ремонта. Далее рассмотрим поломки разной степени сложности, возможные причины и способы устранения.

Конкретные признаки неисправности и способы ремонта

Поломки сварочного инвертора можно разделить по степени сложности. Некоторые вполне реально устранить своими руками в домашних условиях.

Сварочный инвертор искрит, но не варит

СкрытьПодробнее

Проблема характеризуется отсутствием сварочной дуги, но небольшой контакт проявляется при проведении электродом по изделию. Это простая поломка, связанная со слабым соединением. Проверьте жесткость присоединения сварочного кабеля и массы к гнездам в аппарате. Если они болтаются, закрепите. Проверьте присоединение массы к изделию. Если это самодельный крючок — лучше прихватите его сваркой. Даже в случае использования «крокодила» пошевелите его, чтобы улучшить контакт.

Искрить электрод может по причине неверно выбранной силы тока. Иногда «крутилка» случайно сбивается при перестановке аппарата, если задеть ее одеждой. Чтобы такого не происходило, используйте инверторы с защитным экраном, закрывающим панель управления. Такой есть, например у аппарата для сварки EWM PICO 160 CEL PULS ММА

Искрить, но не варить инвертор может из-за слабого входящего напряжения. Проверьте тестером показания в розетке. Если они ниже 220 В, то поможет стабилизатор напряжения или сварочные аппараты, рассчитанные на работу с пониженным входящим током. Например сварочный инвертор РЕСАНТА САИ-220 варит при входном напряжении 140 В. Конечно, 220 А он не выдает при заниженных параметрах входящего тока, зато получится приварить листы железа к воротам, сварить бак для дачи и пр.

Чем больше просадка напряжения, тем ниже сварочный ток. Вот таблица напряжения на плату при сварке инвертором с пределом 160 А, показывающая взаимозависимость параметров.

Длинный сетевой провод приводит к повышенному сопротивлению и снижает входящий ток. Здесь поможет переподключение в более близкую розетку коротким проводом или использование инверторов, рассчитанных на пониженное напряжение.

Длинные сварочные кабеля массы и электрододержателя тоже выступают повышенным сопротивлением, снижая силу тока. Попробуйте подсоединить короткие кабеля 3-4 м и повторить возбуждение дуги.

Электрод прилипает к металлу

СкрытьПодробнее

Электрод может прилипать по тем же причинам, что и искрить: низкий сварочный ток, длинный сетевой провод и сварочные кабеля, пониженное напряжение в сети. Но порой такое случается при сварке тонкого металла. Сварочный ток 60-80 А прожигает металл, а низкий 30-50 А вызывает прилипание электрода.

Тогда выбирайте сварочный инвертор с функцией антизалипание. Например ESAB BUDDY ARC нем есть специальный режим, который при пониженных рабочих токах «чувствует» момент прилипания электрода и кратковременно подает повышенный ток. Действие длится секунду, после чего сила тока спадает до установленной сварщиком. Этого достаточно, чтобы электрод не прилип, а металл не прожегся.

Не регулируется ток

СкрытьПодробнее

Когда невозможно изменить силу тока, дело в самом переключателе. Он неисправен механически или по электрической части. Снимите пластиковую «крутилку» и попробуйте провернуть шток пассатижами.

Если регулятор не реагирует, значит нужно прозвонить его контакты мультиметром. В случае обрыва регулятор меняют целиком, отпаяв клеммы и выкрутив его из корпуса. Установите новый регулятор и проверьте работу аппарата.

Почему сварочный аппарат включается, но не варит

СкрытьПодробнее

Если лампочка «Сеть» горит и гудит вентилятор, но сварочный аппарат не варит, скорее всего, он перегрелся. У каждого инвертора есть своя продолжительность включения(ПВ) или продолжительность нагрузки (ПН). Она указывается в % и означает, сколько из 10 минут оборудование может работать беспрерывно на определенном токе.

У бытовых моделей чаще всего показатель ПВ 30-40%, поэтому проварив 5-10 минут подряд устройство уходит в защиту, чтобы не сгореть. Подождите 20-30 минут, пока аппарата не остынет и попробуйте варить снова. Если требуются длительные регулярные сварочные работы, используйте аппараты с ПВ 60-100%, как например инвертор БАРСВЕЛД Profi ARC-507 D для трехфазной сети или сварочник ТОРУС-250 Экстра для двухфазной. Среди полуавтоматов хорошо зарекомендовал себя по продолжительности нагрузки Аврора PRO OVERMAN 200

Сварочный инвертор не включается/не работает

СкрытьПодробнее

Если на инверторе не горят лампочки, возможно, оборван сетевой провод. Разберите корпус и проверьте надежность контактов сетевого кабеля. Вторая вероятная причина — большой слой пыли на плате, — аппарат ушел в защиту, чтобы избежать короткого замыкания. Разберите корпус и продуйте аппарат сжатым воздухом от компрессора. Если компрессора нет, используйте мягкую щетку.

Когда инвертор не включается, проверьте входной диодный мост и силовые конденсаторы.

Советы при сварке

Чтобы сварочные аппараты не ломались, важно соблюдать ряд простых советов:

•
  Подбирайте правильные режимы сварки

•
  Периодически проверяйте плотность контактов сварочных кабелей и сетевого провода

•
  При пониженном напряжении используйте аппараты, рассчитанные на просадку

•
  Не перегружайте инвертор сверх его паспортного ПВ. Давайте оборудованию остывать

•
  Следите, чтобы корпус не накрыли сверху рабочей одеждой или другими материалами, задерживающими теплообмен

•
  Не размещайте инвертор в запыленных помещениях

Если предстоит регулярно варить в тяжелых строительных условиях, применяйте сварочные аппараты с защитой корпуса резиновыми накладками, как это есть у аргоновой модели Сварог REAL TIG 200 или ММА полуавтомат ESAB Rebel EMP

Выбрать надежные полуавтоматы, инверторы TIG и аппараты РДС можно среди проверенных брендов EWM, Fronius, Lincoln Electric, ESAB. Или обращайте внимание на категорию «профессиональные» и «полупрофессиональные», где модели изначально рассчитаны на более продолжительную работу. Тогда реже придется сталкиваться с поломками и чинить их.

Ответы на вопросы: как отремонтировать сварочный аппарат своими руками?

Как часто нужно продувать инвертор от пыли?

СкрытьПодробнее

Это зависит от степени запыленности помещения, где он расположен. Если рядом ведется абразивная резка металла, шлифовка, полировка нержавейки, то чистку рекомендуется производить еженедельно. продувка необходима каждый месяц, а лучше каждую неделю. В обычных гаражных условиях профилактическая продувка достаточна раз в 6 месяцев.

Что делать, если инвертор слабо варит?

СкрытьПодробнее

Проверьте напряжение в розетке, оно должно соответствовать ГОСТу. Если оно низкое, попробуйте варить в другое время суток. Если напряжение нормальное, постарайтесь подключить аппарат в сеть с минимальной длиной провода (сетевые провода 220 V создают дополнительное сопротивление).

Чем и как продуть инвертор от пыли?

СкрытьПодробнее

Для этого подойдет любой компрессор. В большинстве моделей ничего разбирать не требуется. На лицевой стороне есть перфорация для вентиляции. Наставьте шланг на нее и включите подачу воздуха. Пыль выйдет с обратной стороны за вентилятором.

Как быть, если сварочный аппарат сильно тарахтит при сварке?

СкрытьПодробнее

Для трансформаторов — это обычный звук работы. Сделать ничего нельзя. Если начал тарахтеть инвертор, проверьте прочность крепления кожуха. Часто винтики раскручиваются от вибрации и корпус начинает резонировать.

Что делать, если разболталось гнездо кабеля массы/держателя?

СкрытьПодробнее

Если разъем болтается, это создает плохой контакт, что приведет к поломке аппарата. Разъем необходимо заменить. мешает варить. Разъем можно заменить, добравшись с обратной стороны. Купите точно такой же для своей модели инвертора.

Остались вопросы

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Обратная связь

Вернуться к списку

Товары

Быстрый просмотр

Аргонодуговой аппарат БАРСВЕЛД Profi TIG-217 DP AC/DC (220 В)

70 850 руб

Купить

рекомендуем

Быстрый просмотр

Сварочный полуавтомат ESAB Caddy Mig C200i (с горелк. )

116 857.16 руб

Купить

Быстрый просмотр

Сварочный инвертор FUBAG IR 200 (220 В)

8 630 руб

Купить

Что такое перегрев сварочного инвертора, как он проявляется и что делать в таком случае? | Часто задаваемые вопросы

Читайте также

• Как обеспечить правильную сварку полуавтоматом без использования газа?

• Как правильно выполнять сварочные швы методом ММА сварки? Какие они бывают?

• Промышленный сварочный аппарат – как выбрать?

3

Что такое перегрев сварочного инвертора, как он проявляется и что делать в таком случае?

Сварочные аппараты — оборудование, востребованное (в зависимости от
модели) для проведения строительно-монтажных, ремонтных и других
работ в быту, мастерских, на строительной площадке или
производственных предприятиях. Как и любое другое, это оборудование
выходит из строя по разным причинам — из-за некачественной сборки,
недоработок конструкции, несоблюдения правил эксплуатации или
естественного износа.

Основные неисправности сварочных аппаратов — трансформаторов и
инверторов

Сварочные трансформаторы более просты, по сравнению с инверторами,
обеспечивающими двойное преобразование тока питания, поэтому
определить причину их поломки проще.

Основные проявления неполадок:

•
  Сварочный трансформатор или инвертор не работает при подсоединении
  к сети электропитания. В этом случае проверяют наличие напряжения
  в сети, целостность предохранителей, вероятность обрыва токовых
  обмоток, работоспособность выпрямительных диодов. Электрод
  залипает на обрабатываемой детали, в месте нахождения
  преобразователя появляется гул. Причиной этой проблемы могут быть:
  замыкание в обмотках трансформатора, неисправность диодов,
  ослабление контактов, низкое напряжение питающей сети, ошибка в
  выборе режима работы сварочного аппарата.
•
  Сварочный трансформатор или инвертор перегревается, включается
  лампочка перегрева и аппарат самопроизвольно отключается. Причиной
  этого может быть слишком длительная работа (предельная
  продолжительность включения указывается в техническом паспорте)
  или неэффективная работа встроенного вентилятора. Вторая причина
  характерна для недорогих агрегатов. К перегреву может привести
  эксплуатация оборудования в слишком запыленных помещениях. Если
  запыленность на объекте снизить нельзя, то необходимо периодически
  разбирать аппарат и очищать его основные узлы.
•
  Сварочный аппарат работает, но не варит. Причиной этой проблемы
  могут быть: слишком длинный удлинитель, подгорание контактов,
  обрыв кабелей.
•
  Почему сварочный аппарат — трансформатор или инвертор — сам
  отключается? Самопроизвольное выключение может быть вызвано
  замыканием проводов на корпус или

Определить, почему не работает сварочный трансформатор, инвертор,
полуавтомат, помогут специалисты сервисного центра, имеющие в
распоряжении современное диагностическое оборудование и инструмент.
Только мастера с большим опытом смогут полностью восстановить
работоспособность аппаратов и значительно продлить их рабочий
период.

Что такое инверторный сварочный аппарат? Об инверторной технике и сварке

Дата: 13-12-2018

Weldclass Academy

Как работает инверторная технология (в сварочных аппаратах)?

Говоря простым языком, инвертор — это электронная система регулирования напряжения. В случае инверторного сварочного аппарата он преобразует питание переменного тока в более низкое полезное выходное напряжение, например, из источника переменного тока 240 В в выходное напряжение 20 В постоянного тока.

Устройства на основе инвертора используют ряд электронных компонентов для преобразования энергии — в отличие от обычных устройств на основе трансформатора, которые в основном зависят от одного большого трансформатора для регулирования напряжения.

Инвертор работает за счет увеличения частоты основного источника питания с 50 Гц до 20 000 – 100 000 Гц. Это достигается за счет использования электронных переключателей, которые включают и выключают питание очень быстро (до 1 миллионной доли секунды). Управляя таким образом источником питания до того, как он попадет в трансформатор, можно очень значительно уменьшить размеры трансформатора.

Каковы преимущества использования инверторных сварочных аппаратов?

Изделия на основе инвертора обладают многими преимуществами по сравнению с обычными устройствами на базе трансформатора:

• Вес и размер : Это наиболее важное и впечатляющее преимущество инверторного сварочного аппарата по сравнению с обычными аппаратами. Например, инвертор весом менее 5 кг, размером меньше чемодана, который удобно носить на плече, может иметь выходную мощность, сравнимую с 50-килограммовой трансформаторной машиной.
• Эффективность : Качественные инверторные аппараты, такие как инверторные сварочные аппараты Weldforce, будут иметь КПД около 80-90%, в то время как обычные сварочные аппараты имеют значительно более низкий КПД около 50%. Это связано с тем, что более крупные трансформаторы в обычных машинах имеют большее сопротивление и, следовательно, теряют значительное количество мощности (или энергии) за счет рассеивания тепла.
• Использование мощности генератора : Быть очень эффективным означает, что использование мощности генератора гораздо более целесообразно для инверторных сварочных аппаратов, которые могут работать на небольших переносных генераторных установках, что часто невозможно с традиционными трансформаторными машинами. Следует отметить, что существуют риски, связанные с использованием мощности генератора — для получения дополнительной информации прочитайте нашу статью об использовании генератора со сварочными инверторами.
• Рабочий цикл : Как правило, гораздо более высокие рабочие циклы достижимы для машин на основе инвертора, опять же из-за разницы в размерах трансформатора. Хотя мелкие компоненты инверторной машины быстро нагреваются, их можно охладить гораздо проще и быстрее. Однако в обычных «трансформаторных» сварочных аппаратах компоненты намного больше и, следовательно, имеют тенденцию накапливать тепло и дольше охлаждаться.
• Выход постоянного тока : Многие традиционные «трансформаторные» сварочные аппараты MMA (стержневые) имеют только выход переменного тока, что означает, что они ограничены в типах электродов, которыми они могут сваривать. Однако в инверторных аппаратах ток гораздо легче преобразовывается в постоянный, что означает, что они могут сваривать широкий спектр различных сварочных электродов. Это также означает, что некоторые инверторы MMA (стержневые) также подходят для сварки TIG на постоянном токе, что невозможно с обычными аппаратами переменного тока.
• Производительность : Производительность качественных инверторных сварочных аппаратов значительно выше, чем у обычных сварочных аппаратов. Это особенно заметно при сварке ММА (стержнем), когда операторы считают, что сварка намного проще и им не нужно «бороться» с дугой. Это в основном связано со способностью инверторных машин иметь более высокое напряжение холостого хода и включать такие функции, как горячий старт, защита от прилипания и форсирование дуги. Ярким примером этого является сварка тонких материалов: при использовании обычного сварочного аппарата это, как известно, сложно, если вообще возможно, но с инверторными аппаратами, такими как серия Weldforce, которые имеют бесступенчатую регулировку силы тока и очень стабильную дугу, выходную мощность можно очень сильно уменьшить. низкий, так что он будет сваривать листовой металл толщиной 1,6 мм или секцию трубы с относительной легкостью и контролем.
• Функции : Электроника инверторных машин гораздо легче поддается возможности включения дополнительных функций (таких как режим TIG) и делает существующие функции более управляемыми.

Что такое инверторная технология IGBT?

Аббревиатура IGBT расшифровывается как «Биполярные транзисторы с изолированным затвором». Это быстродействующие переключающие устройства, используемые во всех инверторных сварочных аппаратах Weldclass, которые облегчают регулирование напряжения.

В некоторых инверторных машинах используется старая технология MOSFET/транзисторы. Технология IGBT предлагает значительные преимущества по сравнению с полевыми МОП-транзисторами. Пожалуй, наиболее важным преимуществом является то, что IGBT менее уязвимы к колебаниям мощности сети и генератора, что делает их гораздо более надежными и менее подверженными повреждениям или отказам.

БТИЗ

Дополнительные статьи об инверторных сварочных аппаратах;

Что такое рабочий цикл и как он рассчитывается?

Использование генераторов для питания инверторных сварочных аппаратов

Все изделия для сварочных аппаратов

Weldclass не несет ответственности за любые неточности, ошибки или упущения в этой информации или ссылках и приложениях. Любые комментарии, предложения и рекомендации носят общий характер и могут не относиться к определенным приложениям. Пользователь и/или оператор несут исключительную ответственность за выбор соответствующего продукта для их предполагаемой цели и за обеспечение того, чтобы выбранный продукт мог работать правильно и безопасно в предполагаемом применении. Э.&О.Э.

Теги

Сварочные аппараты

Комментарии

Написать комментарий…

Обратите внимание: Спам-комментарии (или попытки создания обратных ссылок) будут УДАЛЕНЫ и НЕ будут опубликованы.

1926.351 — Дуговая сварка и резка.

1. По стандартному номеру
2. 1926.351 — Дуговая сварка и резка.

1926. 351 (а)

Ручные электрододержатели.

1926.351 (а) (1)

Должны использоваться только ручные электрододержатели, специально предназначенные для дуговой сварки и резки и способные безопасно выдерживать максимальный номинальный ток, необходимый для электродов.

1926.351 (а) (2)

Любые токоведущие части, проходящие через ту часть держателя, которую сварщик или резчик держит в руке, и внешние поверхности губок держателя, должны быть полностью изолированы от максимального напряжения, встречающегося на земле.

1926.351(б)

Сварочные кабели и разъемы.

1926.351(б)(1)

Все кабели для дуговой сварки и резки должны быть полностью изолированными, гибкими, способными выдерживать максимальные требования к току незавершенной работы, принимая во внимание рабочий цикл, в котором работает аппарат для дуговой сварки или резак.

1926.351(б)(2)

Должен использоваться только кабель без ремонта или сращивания на минимальном расстоянии 10 футов от конца кабеля, к которому подсоединен электрододержатель, за исключением кабелей со стандартными изолированными разъемами или с сращиваниями, качество изоляции которых равно качеству кабеля разрешены.

1926.351(б)(3)

Когда необходимо соединить или срастить отрезки кабеля друг с другом, должны использоваться прочные изолированные соединители с пропускной способностью, по крайней мере, равной емкости кабеля. Если соединения осуществляются с помощью кабельных наконечников, они должны быть надежно закреплены вместе для обеспечения хорошего электрического контакта, а открытые металлические части наконечников должны быть полностью изолированы.

1926. 351(б)(4)

Кабели, нуждающиеся в ремонте, не должны использоваться. Когда кабель, кроме кабельного ввода, указанного в пункте (b)(2) настоящего параграфа, изнашивается до такой степени, что обнажаются оголенные проводники, открытая таким образом часть должна быть защищена резиной и фрикционной лентой или другим эквивалентом. изоляция.

1926.351 (с)

Возврат заземления и заземление машины.

1926.351(с)(1)

Кабель заземления должен иметь безопасную пропускную способность по току, равную или превышающую указанную максимальную выходную мощность устройства для дуговой сварки или резки, которое он обслуживает. Когда один кабель заземления обслуживает более одного устройства, его безопасная допустимая нагрузка по току должна быть равна или превышать общую указанную максимальную выходную мощность всех устройств, которые он обслуживает.

1926.351 (с) (2)

Трубопроводы, содержащие газы или легковоспламеняющиеся жидкости, или трубопроводы, содержащие электрические цепи, не должны использоваться в качестве заземления. Для сварки на трубопроводах природного газа должны применяться технические части правил, изданных Министерством транспорта, Управлением по безопасности трубопроводов, 49 CFR Part 192, Минимальные федеральные стандарты безопасности для газопроводов.

1926.351 (с) (3)

Когда конструкция или трубопровод используются в качестве цепи заземления, должно быть определено наличие необходимого электрического контакта на всех соединениях. Возникновение дуги, искр или тепла в любой точке должно привести к отбраковке конструкций в качестве цепи заземления.

1926. 351 (с) (4)

Если конструкция или трубопровод постоянно используются в качестве контура заземления, все соединения должны быть загерметизированы, и должны проводиться периодические проверки, чтобы убедиться, что в результате такого использования не существует условий электролиза или опасности возгорания.

1926.351 (с) (5)

Корпуса всех машин для дуговой сварки и резки должны быть заземлены либо через третий провод в кабеле, содержащем провод цепи, либо через отдельный провод, заземленный в источнике тока. Цепи заземления, кроме как с помощью конструкции, должны быть проверены, чтобы убедиться, что цепь между землей и заземленным силовым проводником имеет достаточно низкое сопротивление, чтобы пропустить достаточный ток, чтобы предохранитель или автоматический выключатель отключил ток.

1926. 351 (с) (6)

Все соединения заземления должны быть проверены, чтобы убедиться, что они механически прочны и электрически соответствуют требуемому току.

1926.351 (г)

Инструкция по эксплуатации. Работодатели должны проинструктировать работников по безопасным методам дуговой сварки и резки следующим образом:

1926.351 (г) (1)

Если держатели электродов необходимо оставить без присмотра, электроды должны быть удалены, а держатели должны быть размещены или защищены таким образом, чтобы они не могли вступать в электрический контакт с работниками или токопроводящими объектами.

1926.351 (г) (2)

Держатели горячих электродов нельзя погружать в воду; это может привести к поражению электрическим током сварочного аппарата или резака.

1926.351 (д) (3)

Когда сварщику или резчику приходится оставить свою работу или прекратить работу на какое-либо значительное время, или когда машину для дуговой сварки или резки необходимо переместить, выключатель питания оборудования должен быть разомкнут.

1926.351(д)(4)

О любом неисправном или неисправном оборудовании необходимо сообщить руководителю.

1926.351 (д) (5)

Дополнительные требования см. в 1926.406(c).

1926.351 (е)

Экранирование. Когда это возможно, все операции дуговой сварки и резки должны быть ограждены негорючими или огнестойкими экранами, которые защитят сотрудников и других лиц, работающих поблизости, от прямых лучей дуги.
