Отличия грэс от гэс: Основные принципы организации производства и потребления электроэнергии в России

Содержание

Традиционная энергетика. Основные типы электрических станций

В зависимости от вида первичной энергии различают тепловые электростанции (ТЭС), гидроэлектрические станции (ГЭС), атомные электростанции (АЭС) и др. К ТЭС относятся конденсационные электростанции (КЭС) и теплофикационные, или теплоэлектроцентрали (ТЭЦ).

Электростанции, обслуживающие крупные и жилые районы, получили название государственных районных электростанций (ГРЭС). В их состав, как правило, входят конденсационные электростанции, использующие органическое топливо и не вырабатывающие тепловой энергии. ТЭЦ также работают на органическом топливе, но, в отличие от КЭС, вырабатывают как электрическую, так и тепловую энергию в виде перегретой воды и пара. Атомные электростанции преимущественно конденсационного типа используют энергию ядерного топлива. В ТЭЦ, КЭС и ГРЭС потенциальная химическая энергия органического топлива (угля, нефти или газа) преобразуется в тепловую энергию водяного пара, которая, в свою очередь, переходит в электрическую. Именно так производится около 80% получаемой в мире энергии, основная часть которой на тепловых электростанциях превращается в электрическую. Атомные и возможно в будущем термоядерные электростанции также представляют собой тепловые станции. Отличие заключается в том, что топка парового котла заменяется на ядерный или термоядерный реактор.

Гидравлические электростанции (ГЭС) используют возобновляемую энергию падающего потока воды, которая преобразуется в электрическую.

ТЭС, ГЭС и АЭС — основные энергогенерирующие источники, развитие и состояние которых определяют уровень и возможности современной мировой энергетики и энергетики Украины в частности. Электростанции указанных типов называют также турбинными.

Одной из основных характеристик электростанций является установленная мощность, равная сумме номинальных мощностей электрогенераторов и теплофикационного оборудования.

Номинальная мощность — это наибольшая мощность, при которой оборудование может работать длительное время в соответствии с техническими условиями.

Из всех видов производства энергии наибольшее развитие в Украине получила теплоэнергетика как энергетика паровых турбин на органическом топливе. Удельные капитальные вложения на строительство ТЭС существенно ниже, чем для ГЭС и АЭС. Значительно короче и сроки строительства ТЭС. Что касается себестоимости вырабатываемой электроэнергии, то она ниже всего для гидростанций. Стоимость производства электроэнергии на ТЭС и АЭС отличается не очень существенно, но все-таки она ниже для АЭС. Однако эти показатели не являются определяющими для выбора того или иного типа электростанций. Многое зависит от места расположения станции. ГЭС строится на реке, ТЭС располагается обычно неподалеку от места добычи топлива. ТЭЦ желательно иметь рядом с потребителями тепловой энергии. АЭС нельзя строить вблизи населенных пунктов. Таким образом, выбор типа станций во многом зависит от их назначения и предполагаемого размещения. В последние десятилетия на себестоимость производства энергии, на выбор типа электростанции и места ее расположения решающее влияние оказывают экологические проблемы, связанные с получением и использованием энергоресурсов.

С учетом специфики размещения ТЭС, ГЭС и АЭС определяются месторасположение электростанций и условия их будущей эксплуатации:

положение станций относительно центров потребления, что особенно важно для ТЭЦ;
основной вид энергоресурса, на котором будет работать станция, и условия его поступления на станцию;
условия водоснабжения станции, приобретающие особое значение для КЭС и АЭС.

Немаловажным является близость станции к железнодорожным и другим транспортным магистралям, к населенным пунктам.

1.Основные виды электростанций и их характерные отличия.

Тепловые
электростанции.

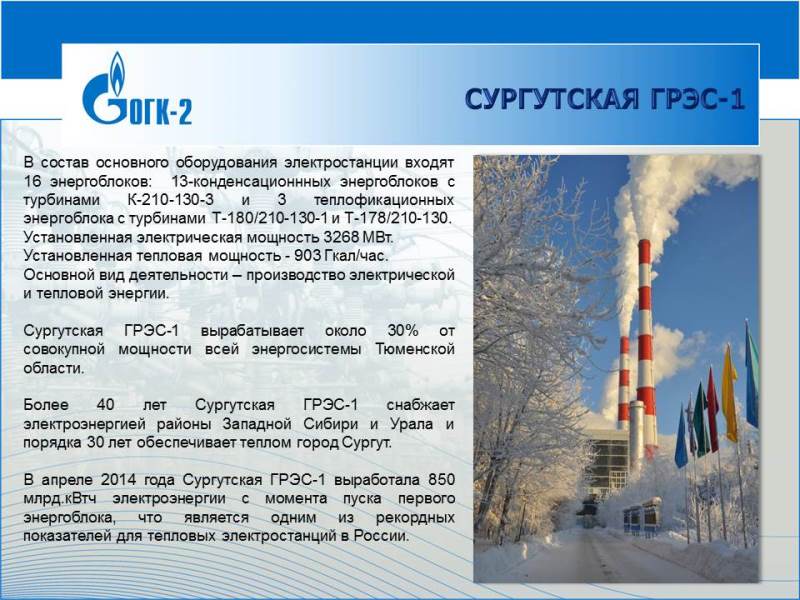

Среди них главную роль играют ГРЭС –
государственные районные электростанции,
которые обеспечивают потребности
экономического района, работающие в
энергосистемах. Большинство городов
России снабжаются ТЭС. Часто в городах
используются ТЭЦ — теплоэлектроцентрали,
производящие не только электроэнергию,
но и тепло в виде горячей воды. На
размещение тепловых электростанций
оказывает основное влияние топливный
и потребительский факторы.

Гидроэлектростанции.
ГЭС производят наиболее дешевую
электроэнергию, но имеют довольно-таки
большую себестоимость постройки. Более
перспективным является строительство
гидроаккумулирующих электростанций —
ГАЭС. Их действие основано на цикличном
перемещении одного и того же объема
воды между двумя бассейнами: верхним и
нижним. В ночные часы, когда потребность
электроэнергии мала, вода перекачивается
из нижнего водохранилища в верхний
бассейн, потребляя при этом излишки
энергии, производимой электростанциями
ночью. Днем, когда резко возрастает
потребление электричества, вода
сбрасывается из верхнего бассейна вниз
через турбины, вырабатывая при этом
энергию. Это выгодно, так как остановки
ТЭС в ночное время невозможны. Таким
образом, ГАЭС позволяет решать проблемы
пиковых нагрузок. Важным недостатком
ГЭС является сезонность их работы, столь
неудобная для промышленности.

Атомные электростанции.
АЭС являются наиболее современным видом
электростанций и имеют ряд существенных
преимуществ перед другими видами
электростанций:

Однако работа АЭС
сопровождается рядом негативных
последствий:

Существующие трудности
в использовании атомной энергии –
захоронение радиоактивных отходов.
Для вывоза со станций сооружаются
контейнеры с мощной защитой и системой
охлаждения. Захоронение производится
в земле, на больших глубинах в геологических
стабильных пластах.
Катастрофические
последствия аварий на наших АЭС –
следствие несовершенной защиты системы.
Тепловое загрязнение
используемых АЭС водоёмов

1.
ГЭС. Принцип
работы ГЭС . Цепь гидротехнических
сооружений обеспечивает необходимый
напор воды, поступающей на лопасти
гидротурбины,
которая приводит в действие генераторы,
вырабатывающие электроэнергию.

Необходимый
напор воды образуется посредством
строительства плотины,
и как следствие концентрации реки в
определенном месте, или деривацией(Деривацияв гидротехнике — отвод воды от русла
реки по каналу. В более широком смысле —
это совокупность гидротехнических
сооружений, отводящих воду из реки,
водохранилища или другого водоёма и
подводящих её к другим гидротехническим
сооружениям^[3].
Различаются такие типы деривационных
сооружений — безнапорные
(канал, тоннель, лоток) и напорные^[4]
(трубопровод, напорный туннель).
Современные деривационные каналы и
водотоки имеют протяженность в десятки
км, с пропускной способностью в несколько
тысяч м.куб./сек.) — естественным током
воды. В некоторых случаях для получения
необходимого напора воды используют
совместно и плотину, и деривацию.

Непосредственно
в самом здании гидроэлектростанции
располагается все энергетическое
оборудование. В зависимости от назначения,
оно имеет свое определенное деление. В
машинном зале расположены гидроагрегаты,
непосредственно преобразующие энергию
тока воды в электрическую энергию. Есть
еще всевозможное дополнительное
оборудование, устройства управления и
контроля над работой ГЭС, трансформаторная
станция, распределительные устройства
и многое другое.

2.
ГАЭС-гидроаккумулирующие
электростанции-предназначаются
для покрытия пиков графика электрической
нагрузки энергосистемы с использованием
электроэнергии в период глубоких
провалов нагрузки. ГАЭС практически не
нуждается в постоянном водотоке,
поскольку работает, используя воду,
накопленную в водохранилище и таким
водохранилищем (верхний бассейн) может
быть озеро, море или искусственный
бассейн, заполненный водами снеготаяния
или реками с очень малыми расходами,т.е.такое
водохранилище нуждается в подпитке
лишь на потери. Но для работы необходим
еще один-нижний бассейн. Между 2-мя этими
бассейнами и образуется напор, необходимый
для работы, как гидростанции, вырабатывающей
электроэнергию в часы пика нагрузки в
энергосистеме. В этот период вода из
верхнего бассейна через турбины
срабатывается в нижний бассейн. В часы
провала нагрузки, когда появляется
«свободная» электроэнергия, ГАЭС
работает как насосная станция, перекачивая
воду из нижнего бассейна в верхний.

3.
ПЭС
для выработки электроэнергии используют
энергию приливов. Приливы являются
следствием взаимного притяжения системы
Земля-Луна-Солнце. Они поднимают уровень
морей у берегов от нескольких см. до
нескольких м. с периодичностью 12 час.
25мин. Идея ПЭС заключается: залив
(губа,фиорд) отсекается от моря плотиной
с водопропускными отверстиями. Во время
прилива отверстия открыты, в залив
поступает вода и уровень повышается. К
началу отлива отверстия закрывается.
В открытом море при отливе уровень
понижается. А в заливе при открытых
отверстиях-нет. В створе плотины
образуется перепад уровней(напор),который
используется для производства
электроэнергии.
