Как подключить светодиодную ленту: схемы и способы подключения

Современный город украшают световые короба и вывески, изготовление которых предусматривает использование светодиодных лент и, соответственно, требует определенных знаний специфики подключения.

Как известно из общей физики, существует 2 способа соединения элементов электрической цепи: параллельное и последовательное.

Параллельное подключение – это соединение, при котором резисторы соединяются между собой обоими контактами. В результате к одной точке (электрическому узлу) может быть присоединено несколько резисторов.

Последовательное подключение – это соединение двух или более резисторов в форме цепи, в которой каждый отдельный резистор соединяется с другим отдельным резистором только в одной точке.

Как правило, светодиодная лента подключается к блоку питания последовательно только до 5 метров.

• соблюдать полярность
• не использовать блоки питания с другим напряжением
• во влажные помещения следует делать герметичные соединения
• не делать последовательное подключение длиной более 5 метров
• отрезки длиной более 5 м следует подключать только параллельно

Чтобы правильно подключить светодиодную ленту в первую очередь необходимо знать:

1. Мощность светодиодной ленты, т. е. потребления тока на 1 метр. Лента может потреблять от 4,8 до 36 Вт/м.п.
2. Напряжение питания 12 В или 24 В.
3. Количество ленты (в метрах погонных), необходимое для засветки изделия.

Используя данную информацию можно подобрать мощность и количество блоков питания (трансформаторов) необходимых для засветки изделия.

Пример расчета

Давайте рассмотрим на примере:

Допустим, что для засветки изделия потребуется 15 м.п. светодиодной ленты с напряжением 12 вольт и мощностью 9,6 Вт/м.п. (Данные параметры всегда заявлены компанией-производителем). Для расчета требуемой мощности блоков питания воспользуемся простым расчетом: 9,6 Вт/мп х 15 мп = 144 Вт.

Рассчитав мощность блоков, необходимых для засветки данного количества ленты, следует добавить 20% запаса мощности: 144 Вт + 20% = 172,8 Вт.

По итогу всех расчетов получается 173 Вт.

В зависимости от того, где расположено изделие можно использовать:

• один блок мощностью 150 Вт и второй блок мощностью 20 Вт;
• три блока мощностью 60 Вт каждый;
• один блок мощностью 200 Вт.

Общая мощность блоков может быть выше 173 Вт, ниже − не желательно.

Для того, что бы лента светила равномерно и от противоположной стороны от блока питания не было затухания ленты, её необходимо подключать не более 5 метров в одну линию, далее подключение должно быть параллельным либо от другого блока питания.

Схема подключения светодиодной ленты

Очевидно, что с подключением светодиодной ленты справиться не сложно: достаточно обладать базовыми знаниями и не забывать основные правила подключения.

Если Вам требуется консультация в подборе светодиодной ленты и трансформаторов, а также расчете необходимого их количества, обращайтесь к любому из менеджеров в Вашем регионе. Мы с удовольствием Вам поможем!

Как подключить светодиодную ленту? Ответ эксперта

Кажущееся, на первый взгляд, простым подключение светодиодной ленты на 12 вольт к блоку питания (БП), на самом деле таковым не является. Чтобы собранная осветительная система была надёжной и долговечной, необходимо заранее учесть все нюансы, определить подходящий для себя способ монтажа и подключения и только после этого приступать к выполнению работ.

Содержание

• 1 Подключение светодиодной ленты напрямую к сети 220 В без блока питания
• 2 Использование бестрансформаторной схемы
• 3 Схема подключения светодиодной ленты через блок питания
  • 3.1 До 5 метров
  • 3.2 Свыше 5 метров
  • 3.3 Подключение RGB или RGBW LED-лент
• 4 Подключение через выключатель
• 5 Несколько важных моментов

Подключение светодиодной ленты напрямую к сети 220 В без блока питания

Подавляющая часть имеющихся в продаже светодиодных лент рассчитана на подключение к блоку питания постоянного тока напряжением 12 В. Реже встречаются светодиодные ленты с питанием 5 вольт либо 24 вольт и выше. Включать такие осветительные приборы напрямую в сеть переменного тока 220 В нельзя – не пройдёт и секунды, как все SMD светоизлучающие диоды и резисторы попросту перегорят.

Тем не менее существует один рабочий способ, позволяющий запитать низковольтную светодиодную ленту от сети 220 В. Для его реализации ленту на 12 В любого типа и цвета свечения разрезают на 24 равных отрезка. Затем их необходимо соединить между собой последовательно. Для этого с помощью короткого провода соединяют минусовой контакт первого отрезка с плюсовым контактом второго отрезка. Далее припаивают провод к минусу второго и плюсу третьего отрезка и так далее. В результате, вместо параллельного соединения, получится цепочка из последовательно включённых отрезков светодиодной ленты, способная выдержать напряжение 288 вольт.

Для подключения получившейся конструкции к сети 220 В придётся выпрямить и сгладить напряжение с помощью диодного моста VD1 (U_обр=600 В, I_пр=10 А) и полярного конденсатора C1 на 10 мкФ – 400 В, на выходе которого получится примерно 280 В.

Несмотря на то что данная схема вполне работоспособна, у неё есть ряд недостатков:

• на каждом из отрезков в местах пайки присутствует опасное для жизни высокое напряжение;
• конструкция имеет низкую надёжность из-за огромного количества соединений;
• низкая эргономичность готового изделия.

Чтобы не заниматься самостоятельной переделкой светодиодной ленты с 12 на 220 вольт, можно купить готовую ленту промышленного производства, рассчитанную на прямое подключение к однофазной бытовой сети переменного тока. Её конструктивное отличие состоит в том, что SMD светодиоды соединены последовательно в группы не по 3 шт., а по 60 шт., а диодный мост входит в комплект поставки. Подробную информацию о таких LED-лентах, линейках и модулях можно найти в отдельной статье о светодиодных лентах на 220 вольт.

Использование бестрансформаторной схемы

Желание сэкономить на покупке качественного источника питания для светодиодной ленты подталкивает некоторых радиолюбителей к использованию бестрансформаторного блока питания (БТБП). Простая схемотехника, недорогие компоненты и возможность быстрого изготовления своими руками – вот основные преимущества БТБП. Действительно их можно встретить фактически во всей электронной китайской продукции, работающей от сети 220 В (настенные часы, люстры с ПДУ, реле напряжения и т. д.) Но на самом деле схемы питания, в которых нет трансформатора, имеют два существенных недостатка:

1. Отсутствие гальванической развязки, в результате чего потенциал высокого напряжения присутствует на всех участках электрической цепи. Другими словами, прикосновение к оголённым проводникам опасно для жизни и может вызвать сильный удар током.
2. Низкая надёжность. Со временем конденсатор теряет ёмкость, напряжение на выходе снижается, и устройство перестаёт работать. Если же случится пробой конденсатора, то подключенная светодиодная лента полностью перегорит.

Простейший классический вариант бестрансформаторного блока питания показан на рисунке выше. Его главный элемент – гасящий конденсатор (С₁), который снижает сетевое напряжение до нужного значения. Затем оно проходит через выпрямитель – диодный мост (VD1), стабилитрон (VD2) и сглаживающий фильтр (С₂). Расчёт ёмкости гасящего конденсатора производят, исходя из заданного напряжения и тока в нагрузке. Ввиду перечисленных выше недостатков подключать светодиодную ленту через такой блок питания не рекомендуется.

Активное применение БТБП в китайской электронике обусловлено исключительно экономией средств.

Схема подключения светодиодной ленты через блок питания

Чтобы 12 вольтовая светодиодная лента стабильно работала на протяжении долгих лет, её необходимо подключать от импульсного блока питания с напряжением на выходе 12 В. Это самый правильный вариант – импульсные источник питания имеют малый вес и компактные размеры, высокий КПД и коэффициент стабилизации, а также безопасны в эксплуатации. К недостаткам можно причислить генерацию импульсных помех, отдаваемых обратно в сеть и сложность схемы, для ремонта которой нужны специальные навыки.

Принять правильное решение в пользу того или иного источника питания поможет статья о выборе блока питания для светодиодной ленты.

До 5 метров

Очень часто рядовых пользователей интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров? Тут все очень просто. Достаточно воспользоваться приведенной ниже схемой.

Процедуру подключения выполняют в следующей последовательности:

• с помощью коннектора или путём пайки к одному из концов ленты подключают 2 питающих провода сечением 1-1,5 мм²;
• свободные концы этих проводов зажимают в соответствующих клеммах блока питания (+V, -V), соблюдая полярность;
• к клеммам L и N (220V AC) подключают сетевой провод.

Аналогичным образом выполняют параллельное подключение нескольких отрезков к одному блоку питания. Главное, чтобы мощность БП была больше суммарной мощности подключаемой светодиодной ленты минимум на 30%.

Чтобы яркость светодиодов была равномерной по всей длине LED-ленты, к отрезкам длиною больше 4 метров рекомендуется подводить провода с обоих концов. Это связано с падением напряжения на токоведущих печатных проводниках (дорожках), в результате чего к самым дальним светодиодам поступает напряжение меньше 12 В и их яркость падает. Плюс этого способа – равномерное свечение, а минус – затраты на дополнительные провода.

Свыше 5 метров

То, что длина светодиодной ленты в бобине ограничена 5 метрами – это не случайность, а вынужденная технологическая мера. Дело в том, что токопроводящие дорожки, приклеенные вдоль ленты, очень тонкие, узкие, и рассчитаны на подключение определённого количества светодиодов. Именно по этой причине нельзя подключать последовательно 2 отрезка общей длиной более 5 метров.

Чтобы избежать токовых перегрузок, подключение светодиодных лент длиною 10, 15 и даже 20 метров следует выполнять по одной из приведенных схем ниже. Первый вариант предполагает использование одного блока питания большой мощности, способного обеспечить в нагрузке ток до 20 А. Для равномерного свечения светодиодов напряжение питания на каждый из 5 метровых отрезков подаётся с обеих сторон. Во втором варианте каждый отрезок запитан от отдельного источника 12В. Реализовать данную схему немного сложнее, так как потребуется еще один блок питания и больше соединительных проводов. На третьей схеме кроме двух источников постоянного напряжения на 12 В в цепь добавлены диммер и одноканальный усилитель сигнала. Диммер служит для регулировки яркости светового потока. Задача усилителя сигнала – в точности продублировать сигнал с диммера для тех светодиодных лент, которые запитаны от второго БП.

Рассмотренные способы включений LED-лент являются типовыми, но их вариации могут использоваться для разработки более сложных схем с целью реализации определенных задач или удовлетворения требований заказчика.

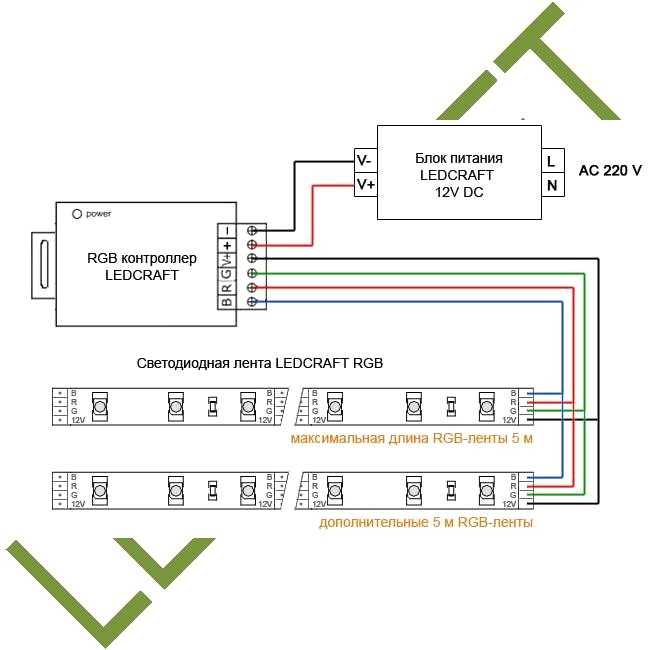

Подключение RGB или RGBW LED-лент

Правила и особенности подключения, о которых было сказано выше, необходимо соблюдать и при монтаже мультицветных аналогов. Однако функциональные схемы с RGB и RGBW лентами будут выглядеть немного сложнее из-за появления контроллера и дополнительных проводов. RGB/RGBW контроллер значительно расширяет возможности осветительной системы за счёт диммирования отдельных цветов, создания световых эффектов и управления с пульта дистанционного управления (ПДУ). RGB/RGBW контроллер предназначен для подключения мультицветных лент с отдельно расположенными белыми светодиодами, что позволяет использовать такую систему не только, как дополнительный, но и как основной источник света в помещении.

Для удобства читателей все основные схемы, правила монтажа, примеры и нюансы включения мультицветных лент собраны в отдельной статье о схемах подключения светодиодных RGB и RGBW-лент.

Подключение через выключатель

Разумеется, любой осветительный прибор должен подсоединяться к электросети через выключатель. Причём светодиодные ленты, управляемые с пульта, не должны быть исключением. Но на каком участке схемы должен находиться выключатель, чтобы эксплуатация всей осветительной системы была безопасной? В этом вопросе только один правильный ответ: в самом начале схемы, разрывая фазу в цепи переменного тока.

Если выключатель установить в цепи постоянного тока, то блок питания будет всегда оставаться под напряжением. Это плохо по двум причинам. Во-первых, радиодетали имеют рабочий ресурс, который будет исчерпан значительно раньше. Во-вторых, блоку питания придётся круглосуточно противостоять импульсным сетевым помехам и скачкам напряжения, которые только ускорят его износ.

Несколько важных моментов

Руководствуясь описанными рекомендациями, несложно будет разработать схему для реализации подсветки или полноценного освещения, рассчитать длину проводов и определить оптимальное место размещения каждого функционального блока. Но прежде чем приступить к выполнению работ следует помнить о правилах техники безопасности:

• работы по подключению и монтажу выполнять только на отключенном оборудовании;
• перед первым включением дополнительно проверить надёжность всех контактов и правильность собранной схемы.

Также рекомендуется заранее приобрести некоторые расходные материалы:

• термоусадочную трубку для изоляции спаянных участков проводов;
• наконечники для проводов;
• коннекторы для последовательного соединения двух участков лент;
• алюминиевый профиль, чтобы не допустить перегрев светоизлучающих диодов.

В статье были определены все основные моменты, касающиеся подключения светодиодных лент на 12 В как с блоком, там и без блока питания. К сожалению, рассмотреть все схемы невозможно, ввиду многообразия их вариаций. К тому же постоянное совершенствование светодиодной продукции способствует появлению новых схемных решений, которые могут вызывать у рядовых пользователей вопросы с подключением и проведением расчётов.

Если у Вас возникли сложности с подключением – задайте вопрос в комментариях ниже, наши технические специалисты обязательно помогут.

Подключение светодиодных лент «Последовательно» и «Параллельно»

Дом /
Блог /
Дом и жилое /
Соединение светодиодных лент «Последовательно» и «Параллельно»

Вы решили использовать светодиодные ленты для своего следующего проекта, или, возможно, вы уже готовы все подключить. Если у вас есть несколько светодиодных лент, и вы пытаетесь подключить их к одному источнику питания, вам может быть интересно: должны ли они быть подключены последовательно или параллельно?

Светодиодные ленты имеют маркировку, показывающую, с какой стороны подключать положительный, а с какой отрицательный (заземляющий) провод, поэтому достаточно просто подключить один светодиодный сегмент к соответствующим проводам питания того же цвета. Если у вас есть две или более секций светодиодных лент, и вам интересно, как их соединить вместе, читайте дальше, чтобы узнать больше о том, как подключать светодиодные ленты «последовательно» или «параллельно»!

Отказ от ответственности: термины «последовательный» и «параллельный» технически неверны с точки зрения электроники! Мы используем эти термины в этой статье для простоты, но ставим их в кавычки для точности. Пожалуйста, прочитайте конец статьи для всестороннего объяснения.

Как соединить светодиодные ленты «последовательно»

Идея соединения двух секций светодиодной ленты «последовательно», вероятно, является наиболее логичным и простым методом. Вы можете думать об этом как о простом соединении одного конца светодиодной ленты со следующей секцией светодиодной ленты. Если вам просто нужно соединить небольшое расстояние, вам могут пригодиться несколько разъемов без пайки, или вы даже можете соединить большее расстояние с помощью медных проводов, обрезанных до нужной вам длины. Для более длинных пробегов вам нужно следить за падением напряжения, но в противном случае все, что вам действительно нужно сделать, это создать электрическое соединение между положительными и отрицательными медными контактными площадками от одной секции светодиодной ленты к другой.0017

Это быстрый и простой метод, поскольку он не требует создания еще одного отдельного провода для подключения к источнику питания. Вы просто позволяете «прыгать» между двумя секциями светодиодной ленты.

Недостатком является то, что это создает возможность дополнительного падения напряжения, что приводит к уменьшению светоотдачи светодиодов, наиболее удаленных от источника питания. Причина в том, что последовательное соединение светодиодных лент обеспечивает только один путь прохождения электрического тока. Весь электрический ток для всей установки светодиодной ленты должен проходить через первые несколько дюймов участка светодиодной ленты, что может выступать в качестве узкого места для протекания тока, уменьшая количество напряжения и тока, которые достигают более дальних участков светодиодной ленты. .

Как соединить светодиодные ленты «параллельно»

Альтернативой соединению нескольких секций светодиодных лент является их «параллельное соединение». Этот метод предполагает создание независимых цепочек секций светодиодной ленты, каждая из которых подключается напрямую к источнику питания.

Как вы можете видеть на диаграмме, это уменьшает количество тока, которое должно пройти через любую данную секцию светодиодной ленты, потому что они подключены непосредственно к источнику питания. Это может значительно помочь в снижении вероятности падения напряжения.

Основным недостатком этого подхода является то, что потребуется немного больше работы с проводкой. Основная проблема заключается в том, что большинство блоков питания будут иметь только по одному положительному и отрицательному выходным проводам, поэтому для подключения их к более чем одной секции светодиодной ленты потребуется разделить этот выход на несколько проводов. Для этой цели доступны специальные клеммные колодки с разветвителями проводов.

Еще одна сложность заключается в том, что некоторые участки светодиодной ленты могут располагаться далеко от источника питания. В этих случаях вы можете столкнуться не только с дополнительными расходами на длинные провода, но и с тем, что они должны быть достаточного сечения. В противном случае вы можете получить падение напряжения в проводах еще до того, как дойдете до участка светодиодной ленты.

Почему термины «последовательный» и «параллельный» технически неверны

Многие клиенты используют слово «последовательный» для описания соединения нескольких секций светодиодных лент встык или последовательного соединения. Некоторые из наших более наблюдательных читателей, однако, могли заметить, что мы взяли слово «серия» в кавычки. Причина в том, что с технической точки зрения термин «серия» неверен применительно к этой конфигурации.

Почему это неправильно и почему это важно? Это связано с тем, как спроектированы светодиодные ленты, и с соответствующими принципами электроники. Светодиодные ленты длинные и идут последовательно (в нетехническом смысле, как «одна за другой»), но на самом деле они состоят из множества параллельных ветвей, состоящих из 3-х светодиодов в каждой для светодиодных лент на 12В. (или по 6 светодиодов в светодиодной ленте 24В).

Другими словами, 3 светодиода соединены последовательно, но группы из 3 светодиодов соединены друг с другом параллельно. Именно это позволяет нам просто разрезать светодиодную ленту с интервалом в 3 светодиода. Если вы разрезаете светодиодную ленту, вы просто уменьшаете количество ветвей, соединенных параллельно. Когда вы подключаете светодиодную ленту в сквозной конфигурации (гирляндной цепи), вы просто добавляете дополнительные параллельные ветви.

Мы считаем, что это важно уточнить, потому что правильное последовательное электрическое соединение изменит требуемое входное напряжение. Однако, когда люди говорят о последовательном подключении светодиодных лент, они почти всегда соединяют секции светодиодных лент встык. При таком подключении входное напряжение светодиодной ленты остается неизменным. Другими словами, вы можете использовать источник питания 12 В для питания 4-футовой секции 12-вольтовых светодиодных лент с другой 3-футовой секцией 12-вольтовых светодиодных лент, соединенных в цепочку.
