Переделка аккумуляторного шуруповерта на питание от сети 220в своими руками

Как переделать аккумуляторный шуруповерт на 220в? Около года назад я обнаружил, что мой аккумулятор от инструментов Ryobi 18V стал непригоден для работы, и, так как я работал за границей, у меня не было возможности получить новый. Таким образом, я придумал устройство для безопасного запуска моих инструментов от сети переменного тока (бытовой ток) и перестал беспокоиться о том, что мои инструменты перестанут функционировать по дороге на работу.

Я наслаждался всеми преимуществами электроинструментов с батарейным питанием… Они удобны, мобильны, и зачастую вы можете достать целый ряд инструментов, которые работают от одного того же аккумулятора. А потом произошло неизбежное – на зарядном устройстве диоды стали мигать странным образом, а батарея стала разряжаться почти мгновенно.

Я столкнулся с двумя вариантами: выбросить несколько тысяч на новый комплект батарей или попробовать восстановить их самостоятельно. Ни один из этих вариантов мне не понравился, и у меня не было времени заказывать детали из-за рубежа. Как и все в моей ситуации, для альтернативного решения я искал информацию в Интернете. Я нашел парней, которые подключали к своей дрели автомобильные аккумуляторы, но эту идею я тоже отмёл. И затем я натолкнулся на идею использовать вместо батарей старый блок питания ноутбука …

Напряжение было правильным, но, увы, мощность его была слишком мала. Даже при мощности 180 Вт самые мощные источники питания для ПК не могли обеспечить достаточный ток, который может преодолеть пусковой ток моей циркулярной пилы или угловой шлифовальной машины.

Принцип работы источника питания ПК меня устраивал, мне просто было нужно что-то более мощное. После небольшого исследования я обнаружил, что источником питания для ноутбука является то, что называют «импульсным источником питания». Оказывается, импульсные источники питания очень распространены в мире, они доступны по цене и имеют различные номиналы напряжения и мощности … В итоге я выбрал источник питания AC/DC мощностью 350 Вт, выпускаемый авторитетной компанией Meanwell с диапазоном напряжений постоянного тока 15-18 вольт.

Подключение источника питания к разряженной батарее очень простое и в этой инструкции переделка шуруповерта на сетевой своими руками описана в подробностях.

Шаг 1: Предупреждение

Перед началом работы, пожалуйста, поймите, что у вас есть блок питания, способный разрядить 20 ампер. Хотя сборка довольно проста, если вам некомфортно работать с электроникой, то лучше обратитесь за профессиональной помощью.

Кабель, выходящий из батареи и разъем постоянного тока от источника питания, изготовлены из стандартной вилки для 120В переменного тока. Штекер и кабель были выбраны из-за доступности и возможности использования при необходимости стандартного удлинителя.

Ни при каких обстоятельствах я не подключу к этому источнику питания устройство, инструмент или другое оборудование, питающиеся от переменного тока. Если вы решите создать этот аппарат, подумайте заранее, кто может его использовать. Если есть вероятность, что кто-то еще, не обученный пользоваться этим аппаратом, может его использовать, я бы предложил сделать другой тип разъема и кабеля — что-то более уникальное, но способное подавать ток.

Один из рекомендуемых кабелей — это штекер генератора с поворотным замком.

Шаг 2: Необходимый инструмент

Материалы:

(1) изношенная батарея 18 В
(1) импульсный источник питания 15 В 350 Вт переменного / постоянного тока
(1) электрическая розетка IEC C14 (для входящего переменного тока)
(1) стандартная розетка на 120 В для использования в качестве выхода постоянного тока или розетка генератора с поворотным замком
(1) кабель питания компьютера (имеет ответный разъем для розетки C14)
(1) Удлинитель 16-18 калибра (необходим обычный штекер или штекер генератора с поворотным замком)
(1) маленький ящик для инструментов (достаточно большой для блока питания и для хранения батареи)

Инструменты:

небольшая отвертка
плоскогубцы
кусачки
пистолет с горячим клеем
эпоксидная смола
паяльник
лезвие бритвы
ножовочный диск
дрель
мультиметр

Шаг 3: Потрошим батарею

Используя отвертку, удалите 6 винтов в основании батареи
Отделите две половины корпуса и вытащите батарейный блок.
Сохраните (2) желтые квадратные кнопки и стальную пружину.
Отрежьте провода, идущие от аккумулятора к клеммной колодке.
Сохраните пластиковую клеммную колодку и положительные (+) и отрицательные (-) клеммные полоски.

Шаг 4: Доработайте провод

У шнура питания (16 калибра) отрежьте конец розетки (сторона «мама»). Оставшаяся длина шнура зависит от вас.

Помните, что этот шнур будет подключен к вашему источнику питания, но вы всегда можете использовать удлинитель, если ваш инструмент будет находиться далеко от источника питания. Я считаю, что метра-двух будет достаточно.

Проложите провод. Есть 2 варианта

Вариант A: Просверлите отверстие в крышке аккумуляторного отсека под диаметр внешней оболочки провода. Расположение отверстия – на ваш выбор. Вы можете надеть на провод в месте, где он выходит из батарейного блока, резиновый чехол, чтобы снять нагрузку от его деформации.

Вариант B: Установите поворотный адаптер. Этот адаптер позволит поворачивать кабель от передней и до задней части аккумуляторного блока в любом месте под углом 180 градусов. В этом руководстве будет использоваться поворотный адаптер. Если у вас есть доступ к 3D-принтеру, вы можете скачать STL-файлы с www.thingiverse.com и распечатать их – ищите «18V Battery Swivel Cable Lock».

Срежьте с кабеля около 15 см наружной изоляции, оголите и залудите около 5 мм проводов.

Поворотный адаптер состоит из (3) частей:

(2) зажимные половинки
(1) поворотное основание

Убедитесь, что зажимные половинки могут полностью окружить наружную оболочку кабеля. Зашкурьте внутреннюю часть зажимных половинок до плотного прилегания к изоляции кабеля.

Шаг 5: Вырезаем отверстие

Отметьте отрезок шириной 1 см, который необходимо срезать в нижней части крышки батарейного отсека.
Используя сверло на 3 мм, просверлите ряд отверстий вдоль пути, достаточных для того, чтобы лезвие ножовки могло продолжить резку.
На внутренней стороне нижней крышки вдоль пути, где вы будете резать, будут находиться две стойки от оригинальных винтов. Срежьте их.

Шаг 6: Работаем с эпоксидкой

Пропустите провод через паз нижней крышки.
Используя суперклей, прикрепите зажимные половинки к краю внешней изоляции.
Установите поворотный адаптер на зажимные половинки, пропустив зачищенные провода через небольшой паз поворотного адаптера.
Закрепите поворотный адаптер на внутренней стороне нижней крышки эпоксидной смолой

Шаг 7: Включите паяльник

Отрежьте около 10 см от 20-сантиметрового открытого провода.
Снимите примерно 5 мм изоляции с проводов и припаяйте их к положительному и отрицательному клеммным колодкам (для определения полярности кабеля, если у вас такая же розетка, смотрите прилагаемое изображение).
Заново соберите клеммный блок и установите его в верхнюю половину крышки батарейного отсека.
Используйте пистолет для горячего клея, чтобы заполнить полость, где находится клеммная колодка
Прикрепите провода от верхней половины крышки к нижней половине крышки с помощью проволочных гаек или кабельных зажимов.
Соберите верхнюю и нижнюю половины крышки батарейного отсека, используя 4 из 6 винтов. Не забудьте установить желтые боковые кнопки и пружины.

Шаг 8: Поместите всё в корпус

Теперь пришло время сделать корпус для блока питания.

Расположите блок питания в коробке так, чтобы в нём осталось место для адаптера батареи, входного штепселя переменного тока и штепсельной вилки постоянного тока.
Отметьте расположение четырех крепежных винтов M4x6 блока питания, чтобы перенести его в коробку. Просверлите отверстия в коробке для монтажа блока питания, но пока не устанавливайте его.

Шаг 9: Прокладываем коннекторы

Найдите место на коробке, где вы хотите установить входящую розетку переменного и исходящую розетку постоянного тока. Я предпочитаю устанавливать по одной с разных сторон и прокладывать провода под блок питания.
Припаяйте на положительный, нейтральный и заземляющий контакты (3) 30-сантиметровых кабеля 16 калибра для электрической розетки IEC C14, подающей переменный ток.
Припаяйте (2) 30-сантиметровых кабеля 16 калибра, к положительному и отрицательному контактам стандартной розетки переменного тока исходящего питания постоянного тока.
Сделайте пару шаблонов профилей розеток и перенесите их контур на коробку. Используя острый универсальный нож, вырежете отверстия для двух розеток.
В зависимости от вида розеток, прикрепите их с помощью болтов, клея или защелкнув
Нанесите немного горячего клея на провода на розетке, чтобы защитить открытые клеммы.

Шаг 10: Завершаем соединение проводов

Подсоедините выводы разъемов к указанным выводам источника питания.
Установите поверх клемм источника питания пластиковую защитную крышку.
Убедитесь, что селекторный переключатель источника питания установлен на напряжение вашей страны, 120 или 240 В переменного тока.
Подключите портативный блок питания к розетке переменного тока с помощью стандартного компьютерного кабеля.
Вставьте адаптер аккумулятора в розетку постоянного тока.
С помощью выключателя подайте питание.
Используя мультиметр, проверьте полярность клемм аккумулятора и отрегулируйте потенциометр на источнике питания на показатель выше 18В постоянного тока (маленький пластиковый винт с крестообразным шлицем, расположенный в крайнем левом углу от всех клеммных разъемов).
Убедившись, что все работает корректно, установите блок питания в коробку и аккуратно подключите провода под ним или позади него.
Подключите адаптер аккумулятора к вашему 18-вольтовому инструменту и наслаждайтесь использованием.

Переделка аккумуляторного шуруповерта на питание от сети 220в своими руками

Шаг 1: Предупреждение

Один из рекомендуемых кабелей — это штекер генератора с поворотным замком.

Шаг 2: Необходимый инструмент

Материалы:

(1) изношенная батарея 18 В
(1) импульсный источник питания 15 В 350 Вт переменного / постоянного тока
(1) электрическая розетка IEC C14 (для входящего переменного тока)
(1) стандартная розетка на 120 В для использования в качестве выхода постоянного тока или розетка генератора с поворотным замком
(1) кабель питания компьютера (имеет ответный разъем для розетки C14)
(1) Удлинитель 16-18 калибра (необходим обычный штекер или штекер генератора с поворотным замком)
(1) маленький ящик для инструментов (достаточно большой для блока питания и для хранения батареи)

Инструменты:

небольшая отвертка
плоскогубцы
кусачки
пистолет с горячим клеем
эпоксидная смола
паяльник
лезвие бритвы
ножовочный диск
дрель
мультиметр

Шаг 3: Потрошим батарею

Используя отвертку, удалите 6 винтов в основании батареи
Отделите две половины корпуса и вытащите батарейный блок.
Сохраните (2) желтые квадратные кнопки и стальную пружину.
Отрежьте провода, идущие от аккумулятора к клеммной колодке.
Сохраните пластиковую клеммную колодку и положительные (+) и отрицательные (-) клеммные полоски.

Шаг 4: Доработайте провод

У шнура питания (16 калибра) отрежьте конец розетки (сторона «мама»). Оставшаяся длина шнура зависит от вас.

Проложите провод. Есть 2 варианта

Срежьте с кабеля около 15 см наружной изоляции, оголите и залудите около 5 мм проводов.

Поворотный адаптер состоит из (3) частей:

(2) зажимные половинки
(1) поворотное основание

Шаг 5: Вырезаем отверстие

Отметьте отрезок шириной 1 см, который необходимо срезать в нижней части крышки батарейного отсека.
Используя сверло на 3 мм, просверлите ряд отверстий вдоль пути, достаточных для того, чтобы лезвие ножовки могло продолжить резку.
На внутренней стороне нижней крышки вдоль пути, где вы будете резать, будут находиться две стойки от оригинальных винтов. Срежьте их.

Шаг 6: Работаем с эпоксидкой

Пропустите провод через паз нижней крышки.
Используя суперклей, прикрепите зажимные половинки к краю внешней изоляции.
Установите поворотный адаптер на зажимные половинки, пропустив зачищенные провода через небольшой паз поворотного адаптера.
Закрепите поворотный адаптер на внутренней стороне нижней крышки эпоксидной смолой

Шаг 7: Включите паяльник

Отрежьте около 10 см от 20-сантиметрового открытого провода.
Снимите примерно 5 мм изоляции с проводов и припаяйте их к положительному и отрицательному клеммным колодкам (для определения полярности кабеля, если у вас такая же розетка, смотрите прилагаемое изображение).
Заново соберите клеммный блок и установите его в верхнюю половину крышки батарейного отсека.
Используйте пистолет для горячего клея, чтобы заполнить полость, где находится клеммная колодка
Прикрепите провода от верхней половины крышки к нижней половине крышки с помощью проволочных гаек или кабельных зажимов.
Соберите верхнюю и нижнюю половины крышки батарейного отсека, используя 4 из 6 винтов. Не забудьте установить желтые боковые кнопки и пружины.

Шаг 8: Поместите всё в корпус

Теперь пришло время сделать корпус для блока питания.

Расположите блок питания в коробке так, чтобы в нём осталось место для адаптера батареи, входного штепселя переменного тока и штепсельной вилки постоянного тока.
Отметьте расположение четырех крепежных винтов M4x6 блока питания, чтобы перенести его в коробку. Просверлите отверстия в коробке для монтажа блока питания, но пока не устанавливайте его.

Шаг 9: Прокладываем коннекторы

Найдите место на коробке, где вы хотите установить входящую розетку переменного и исходящую розетку постоянного тока. Я предпочитаю устанавливать по одной с разных сторон и прокладывать провода под блок питания.
Припаяйте на положительный, нейтральный и заземляющий контакты (3) 30-сантиметровых кабеля 16 калибра для электрической розетки IEC C14, подающей переменный ток.
Припаяйте (2) 30-сантиметровых кабеля 16 калибра, к положительному и отрицательному контактам стандартной розетки переменного тока исходящего питания постоянного тока.
Сделайте пару шаблонов профилей розеток и перенесите их контур на коробку. Используя острый универсальный нож, вырежете отверстия для двух розеток.
В зависимости от вида розеток, прикрепите их с помощью болтов, клея или защелкнув
Нанесите немного горячего клея на провода на розетке, чтобы защитить открытые клеммы.

Шаг 10: Завершаем соединение проводов

Подсоедините выводы разъемов к указанным выводам источника питания.
Установите поверх клемм источника питания пластиковую защитную крышку.
Убедитесь, что селекторный переключатель источника питания установлен на напряжение вашей страны, 120 или 240 В переменного тока.
Подключите портативный блок питания к розетке переменного тока с помощью стандартного компьютерного кабеля.
Вставьте адаптер аккумулятора в розетку постоянного тока.
С помощью выключателя подайте питание.
Используя мультиметр, проверьте полярность клемм аккумулятора и отрегулируйте потенциометр на источнике питания на показатель выше 18В постоянного тока (маленький пластиковый винт с крестообразным шлицем, расположенный в крайнем левом углу от всех клеммных разъемов).
Убедившись, что все работает корректно, установите блок питания в коробку и аккуратно подключите провода под ним или позади него.
Подключите адаптер аккумулятора к вашему 18-вольтовому инструменту и наслаждайтесь использованием.

Импульсный источник питания

— преобразование аккумуляторной дрели в сетевую — работает только один раз

спросил
4 года 10 месяцев назад

Изменено
4 года, 10 месяцев назад

Просмотрено
2к раз

\$\начало группы\$

Я прочитал несколько статей о превращении аккумуляторной дрели в сетевую.

У меня есть старая никель-кадмиевая батарея Craftsman 10,8 В. Он поставляется с 2 батареями. Один полностью мертв, а другой мертв на 90%. Я вскрыл батарею, по сути это набор NiCd элементов, соединенных последовательно. Ни каких цепей. Решил отказаться от ячеек и перевести на проводные.

Я нашел импульсный блок питания с выходным напряжением 12 В/12,5 А. Я подумал, что 12 В достаточно близко, и приступил к преобразованию. Но когда я собрал это, это не сработало. Когда я впервые нажимаю на спусковой крючок, дрель работает отлично. Но как только я отпускаю курок, он перестает работать. Я должен отключить переменный ток и снова подключить его только для повторения цикла.

Я прочитал несколько похожих сообщений, но ни в одном из них не сообщалось об одной и той же проблеме. Я подумал, может быть, это из-за функции безопасности импульсного источника питания, но я не понимаю, почему он выходит из строя только тогда, когда я останавливаю дрель. Трудно найти P / S, который выдает большой ток. Интересно, есть ли объяснение такому поведению и есть ли простой способ исправить это?

импульсный источник питания
дрель

\$\конечная группа\$

\$\начало группы\$

Возможные причины: электроника дрели или электроника блока питания.

Дрель:

Вы подаете фиксированное напряжение и фиксированный предел тока, и дрель измеряет напряжение, видит падение напряжения на обрыве из-за высокого потребления тока, предполагает, что это низкий заряд батареи, и включает двигатель. off, чтобы остановить разрядку элементов
Ваше питание от блока питания слишком хорошее, поэтому ток высокий и напряжение высокое, это сбивает сверло и вызывает некоторую блокировку безопасности

Источник:

Источник не привык получать столько шума от источников питания, он выдает ошибку со всей обратной ЭДС от двигателя
Потребляемый ток слишком высок, сработали факторы безопасности, такие как блокировка по перегрузке по току и т. д. (хотя это, вероятно, произойдет, когда вы включите дрель и двигатель попытается раскрутиться)

\$\конечная группа\$

\$\начало группы\$

Для чего-то подобного вам действительно нужно придерживаться старой школы и не использовать умный блок питания.

Дрели зависят от сопротивления батареи для ограничения потребляемого тока, когда требуется высокий крутящий момент. Это ограничивает силу, которую можно передать обратно на запястье, и обеспечивает некоторую защиту двигателя и управляющей электроники от перегрева.

SMPS не является подходящим источником для такого инструмента и может быть опасным. Во-первых, SMPS должен быть рассчитан на максимальный пусковой ток сверла, чтобы он не достиг предела по току. Это будет НАМНОГО выше, чем может обеспечить батарея. В этом случае требуемый SMPS будет слишком большим.
SMPS также должен выдерживать неприятные переходные процессы напряжения, возвращаемые двигателем.

Простой трансформатор подходящего размера на 12 В (среднеквадратичное значение 9 В) с предохранителем, мостовым выпрямителем и накопительным конденсатором — это действительно все, что вам нужно для питания дрели, и он будет работать как батарея.

^{смоделируйте эту цепь – Схема создана с помощью CircuitLab}

Конечно, мостовой выпрямитель и предохранитель должны быть рассчитаны на максимальный ток при полном крутящем моменте с выбранным типоразмером трансформатора.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

20V Max против 18V аккумуляторов: установка рекорда

Когда дело доходит до 20V Max против 18V аккумуляторов, что мощнее?

«Была большая разница в мощности, когда я переключился с системы 18 В на систему 20 В». Ах, если бы мне давали четвертак каждый раз, когда я это слышу…

Дебаты о 18 В против 20 В Max будут продолжаться независимо от того, сколько раз я вступаю в чей-то разговор и объясняю им. Позвольте мне сейчас убрать драму из разговора: Они одинаковы. Мы обещаем вам.

Я бы хотел на этом остановиться, но люди будут настаивать на том, что системы 20 В Max просто мощнее 18 В, потому что 20 больше, чем 18. *вздох*

18 В против 20 В внутри

А если серьезно, я люблю говорить об этом, так что давайте сразу. В США такие производители, как Bosch, Milwaukee, Ridgid, Ryobi и Makita, используют аккумуляторную платформу 18 В. DeWalt и Porter-Cable работают на своих системах 20V Max. Вольтметр — это все, что нужно, чтобы предоставить некоторые количественные данные, и заглянув внутрь батареи, вы поймете, почему.

Аккумуляторы 20 В Max и 18 В имеют одинаковые элементы

Внутри аккумуляторного блока находятся отдельные аккумуляторные элементы. В системе 18 В/20 В макс. они всегда устанавливаются группами по 5 штук, соединенных последовательно. Затем каждая группа из 5 подключается параллельно, чтобы увеличить количество ампер-часов и общую емкость батареи в ватт-часах. Чтобы узнать больше об этом, ознакомьтесь с нашей статьей о напряжении и ампер-часах.

Каждый из этих аккумуляторных элементов имеет два номинальных напряжения – номинальное и максимальное. Величина напряжения, которое производит батарея при полной зарядке, выше, чем когда она начинает разряжаться, даже немного. На самом деле это химическая характеристика литий-ионной системы. Каждая ячейка батареи имеет номинальное напряжение 3,6 вольта и максимальное напряжение чуть более 4 вольт.

3,6 вольта (номинальное) x 5 ячеек = 18 вольт
4 вольта (максимум) x 5 ячеек = 20 вольт

Вот и все. Вот и вся разница между батареями 18V и 20V Max. Вопрос только в том, использует ли компания в качестве номинального напряжения номинальное или максимальное напряжение.

20 В по сравнению с 18 В действительно о маркетинге

Это поднимает несколько интересных тем для обсуждения. Во-первых, многие европейские страны более строго относятся к тому, как компания может рекламировать. Вы обнаружите, что в большинстве регионов инструменты продаются по их номинальному напряжению. Это означает мощные инструменты на 18 В и инструменты на 10,8 В. С точки зрения маркетинга, возможность присвоить инструменту большее число делает его более мощным. Нанесение на него номинального напряжения является представлением того, где батарея работала большую часть времени.

По какой-то причине споры о 20V Max против 18V, кажется, являются проблемой только для этих платформ с 5 сотовыми группами. Все рекламируют свою линейку 12 В (3 ячейки), а не свои семейства 10,8 В. Переходим к OPE (Outdoor Power Equipment), и мы получаем 40-вольтовые системы (10 ячеек), которые заменяют 36-вольтовые платформы пару лет назад. Так что, прежде чем уйти с дурным привкусом во рту об электроинструментах DeWalt или Craftsman, поймите, что все где-то так делают.

МАКС. 20 В соответствует номинальному напряжению 18 В – доказано DeWalt

Ключом ко всем этим спорам может быть просто посещение веб-сайта DeWalt 20V MAX* и поиск звездочки. На странице DeWalt 20V Max вы увидите звездочку рядом с каждым экземпляром 20V MAX* и следующее внизу:

Ищите звездочку DeWalt. 20V Max соответствует номинальному напряжению 18V.

Как на инструментах DeWalt, так и на инструментах Craftsman вы заметите их упаковку с пометкой 20V MAX*. Эта звездочка и слово «MAX» указывают на документацию, в которой четко указано, что номинальное напряжение является максимальным.

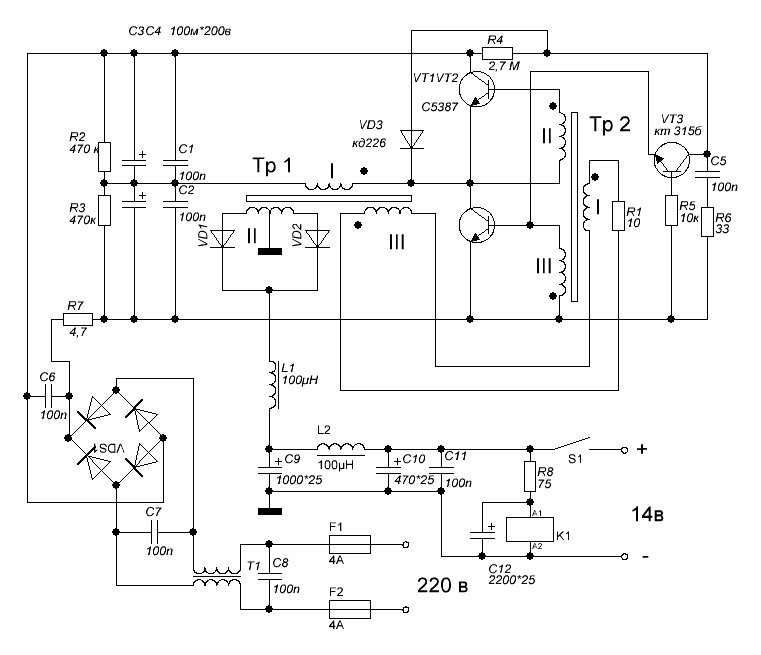

Переделка шуруповерта 18 v на сетевое питание: Переделка аккумуляторного шуруповерта на питание от сети 220в своими руками
