смазка переменных резисторов — по ТУ

Просмотр полной версии : Шуршит регулятор громкости. Шуршит и провалы в громкости, хочу исправить. Кто сталкивался? Подскажите как лучше устранить, какие подводные камни, как добраться и какое сопротивление надо купить форма и номинал? И можно ли исправить этот дефект без замены резистора?

Помогает смазка циатим или машинное масло. Если уж не поможет-однозначно менять на аналогичный. Можно ненадолго. Нужно снять разобрать защитную крышку с переменного резистора. Простым карандашом ТМ натереть всю поверхность слоя напыления.

Вернуть крышку на место. Забыть проблему на 1 год. Обычное дело у старых регуляторах. Причина в том, что стирается либо кусочек графита, либо проволочный ползунок.

Надо вскрыть, графит выточить новый из стержня карандаша. Не потеряйте старый, так как он очень мелкий. Если ползунок проволочный, обычно из трех пружинящих проволочек, то их разведите на другой радиус скольжения, так, чтобы они скользили не по старой, стершейся дорожке. Дорожку смажьте чем нибудь долго не высыхающим, от детского вазелина, до современной молибденовой смазки. На ось капельку машинного силиконового , масла. Если лень вскрывать, обычно сбоку сверлят небольшое отверстие, куда с помощью шприца заливают спирт, покрутив несколько раз, убеждаются в том, что не шуршит.

Но это не надолго, так как причина не устранена. По конструктиву запайки на монтажной плате вроде они похожи, номиналы сопротивлений правда в партс листе почему то не нашёл. Так что смотрите сами, какие они в трансивере. Если разборка не возможна, то как писали выше можно даже не сверлить, а проколоть шилом с гранями и ограничителем глубины прокалывания и «инжектировать» смесь спирта и разбавленой в нём смазки, упомянутой выше.

Спирт высохнет, а смазка останется. И конечно же все эти советы будут полезны Вам, если Вы имеете какие то навыки, то есть не сделать хуже чем было. Честно говоря, не в обиду, Ваш вопрос про разьём в соседней ветке наводит сомнение.

Стоит ли это делать. Желаю удачи в восстановлении «старичка»! Сасибо всем за советы. Попробую, но хотелось бы заменить. Вот не знаю смогу ли найти такой резистор! Есть интересный препарат польского производства Kontakt PR Preparat regenerujacy potencjometry. Одновременно моет и смазывает токопроводящие поверхности. Давно его использую для восстановления потенциометров в микшерных пультах, валкодеров в компьютерных мышАх, переключателях ит.

Пару «пшиков» и все работает как новое, пока не сотрутся контакты И еще. На резисторе не должно быть потенциала. Попадаютс я некоторые схемы, где нет разделительных конденсаторов.

Крайний отремонтированный динозавр — катушечник Союз С1 — там как раз хрустели все. Лечил очень просто, раскрывал — чистил — обычной ушной палочкой, и смазывал дорожку веретенным маслом — проблема ушла. Еще когда-то давно лечил Вегу — там был стерт именно слой — использовал самодельную графитовую смазку — в вазелин крошил стержень простого карандаша графитовог о и мешал — наносил на дорожку — лечило, но не надолго.

Скрипеть потенциометры могут из пары причин — одна если есть проблема с покрытием дорожки — протерлась, другая — пыль. Если проблема с дорожкой — лучше новый поставить, потому, что все ухищрения только временно решают задачу.

Если попадает пыль — они также скрипят. Например, для предупреждения засора — в профессиональной звуковой аппаратуре применяют фейдеры и потенциометры с конструктивной защитой от пыли. Еще важным является возможность разбора потенциометра. Если современный, маленький и одноразовый — то его гораздо проще просто приобрести новый и не морочить себе разные места.

Ну а если старый, который можно легко разобрать и собрать, да еще и не один раз — можно и повозиться. По поводу вбрызгивания WD40 и иже с ними — сам не пробовал — но есть мнение от уважаемых людей, что это все временная мера.

По сути все эти растворы — предназначены для чистки — но их нужно удалять из потенциометра, вместе с грязью, иначе спустя какое-то время та же самая грязь, которую связала WDшка но не была физически удалена из внутренностей потенциометра — там же и распространяется и все проблемы опять возвращаются. Так, что если чистить — то уже «по взрослому» с разбором, физической чисткой и последующим сбором. Нетрудно догадаться, что в TS шуршит AF.

После описанных выше рекомендаций временного восстановления сносившегося слоя а не смазки выработанной канавки: переменного резистора, есть смысл поменять местами его на любой из редко используемых как новый на этой же передней панели:. Вроде сделал. Может кому то поможет. Латунная вставка прослабла и у оси был ход вперед назад, выгнуть ее в первоначальное состояние не получилось, пришлось над ней засунуть разрезанную медную шайбу и люфт устранился и регулировка громкости стала исправно работать.

Смазывать внутри резистора ничего не стал. Фото прилагаю. Кстати было замечено, при долгой работе на передачу, трансивер на прием переходит в течении нескольких секунд, но при короткой передаче на прием переходит мгновенно.

Хотел спросить у тех кто использует эту модель, это должно быть так? Ну вот, как всегда — дело было не в бобине При неправильной работе переменного резистора, пропадание, треск, первым делом проверяются люфты — нажатием, отжатием на себя и т. Порядок надолго и практически навечно если дорожка потенца не запилена до дыр — молибденовая смазка дисульфид молибдена с парой капель изопропилового спирта.

Если дорожка запилена, то не поможет ничего, кроме замены. Если токосъём щёточный, то можно, расплавив место его крепления к поводку, чуть повернуть, чтобы работал по не изношенной части дорожки.

Но это только в старых резисторах, где всё крупное. Это ещё в деццтве проделывалось. Но это не надолго. Радикально продлить срок службы при полнейшем отсутствии шорохов — сделать именно так, как я написал выше.

И желательно забить в потенц дисульфид молибдена вместе с парой капель чистого изопропилового спирта это важно! Надолго не помогло, менять надо. Подскажите какой номинал его должен быть, буду искать в радиомагазинах.

Чтобы измерить сопртивление переменного резистора, совсем не нужно чтобы он работал. Измерьте сопротивление между крайними выводами. Если там обрыв, вскройте его и померьте сопротивление проводящей части. Обычно контакт теряется на самых краях- в местах соединения металла и резистивной части. На худой конец, пока не найдёте то, что нужно, можно «зарисовать» восстановить место повреждения карандашом «Т» или «ТМ». Если токосъём из пружинящих проволочек, их можно раздвинуть, если он типа графита напр.

Всё почистить изопроп. Если нет смазок, которые вам здесь рекомендовали, наложите в потенциометр чистого вазелина- не пахучего. Я ещё школьником лет 55 назад так делал. Всё получалось. Правда, тогда не было интернета и изобилия радиодеталей, может поэтому получалось С чего начинать, уточните пожалуйста. Я ещё школьником лет 50 назад так делал. И разбирался, как всем известный автомат. Вот я и хочу заменить его, интересовался в радиомагазинах у них сдвоенных вообще не бывает!

Там ДВЕ оси! Не думал, что так проблемно их будет найти, на qrz в разборе их нет, на ebay тоже пока не нашел. A можно и в других TS-xxx Mожно искать в етом направлении. Можно посмотреть в направлении СП -сдвоенный коаксиальной конструкции или посмотреть перем. Искать на аукционах и в интернет-магазинах. All rights reserved. Перевод: zCarot.

Поиск музыкантов

ALPS Electric — японская корпорация, производящая различные электронные компоненты. Она основана в году. Применяется в качестве высококлассного регулятора громкости в усилителях мощности, предусилителях и другой радиоэлектронной аппаратуре. Кроме того, этот переменный резистор можно использовать при апгрейде аудиоаппаратуры, для замены стандартных регуляторов громкости, обычно, не самого хорошего уровня. Логарифмическая характеристика означает зависимость изменения регулировки от поворота ручки в виде гиперболы — при повороте ручки из максимального положения на малый угол следует значительное уменьшение регулируемого параметра. Мы не публикуем фамилии клиентов из соображений сохранности персональных данных.

Если несколько ползунковых потенциометров расположены в ряд, и на изгиб Чем смазать регулятор громкости чтобы не шуршал и не трещал не.

SoundMechanics

Тема в разделе » Ремонт Ауди «, создана пользователем Евгений Ульяно , 10 апр Audi Club Russia. Ремонт потенциометра Тема в разделе » Ремонт Ауди «, создана пользователем Евгений Ульяно , 10 апр Ответить в теме. Реклама на сайте. Закажите рекламное объявление. Евгений Ульяно Новичок. Знатоки вам вот такой вопрос тут услышал что существует технология ремонта потенциометра что то вроде напыления графита с каким то наполнителем Выскажетесь плиз кто что знает?

Ремонт потенциометра

Имя Запомнить? Пароль Доска объявлений Все разделы прочитаны. Чем смазать потенциометр? Миниатюры ? Еще можно техническим вазелином.

Ru — форумы для гитаристов У нас самая большая гитарная тусовка. Добро пожаловать, Гость.

Срывается громкость и появляются шумы при регулировке громкости

А можно ли отремонтировать или купить вот такой потенциометр? Магнитола вроде не ушатанная, а звук регулируется с громкими шумами. Отремонтировать можно всё что когда либо создано человеком. Аккуратно снимаешь разбираешь смотришь как устроено и приступаешь к устранению дефекта. Треск из за плохого контакта надо отмыть от пыли грязи и старой смазки бензин галоша подойдёт или сбс спиртобензиновая смесь 1х1 потом графитом натираешь рабочею поверхность дорожке по которой бегунок ходит проверяешь работоспособность и смазываешь техническим вазелином.

Восстановление потенциометров (РЕШЕНО)

Сейчас этот форум просматривают: Google [Bot] и гости: 0. Форумы сайта «Отечественная радиотехника 20 века». Предыдущее посещение: Чт окт 10, am Текущее время: Чт окт 10, am. Сайт «Отечественная радиотехника 20 века» Доска объявлений Активные темы доски объявлений. Добавлено: Чт янв 30, am.

Знатоки вам вот такой вопрос тут услышал что существует технология ремонта потенциометра что то вроде напыления графита с.

Почему шуршит потенциометр и как это исправить

Если несколько ползунковых потенциометров расположены в ряд, и на изгиб проволоки недостаточно места, то проволоку можно расклепать. Ставим новый потенциометр на свое место и слегка притягиваем его болтами, чтобы бегунки достянулись до платы потенциометра, но при этом у нас осталась возможность немного двигать потенциометр вокруг оси дросселя. О том, как восстановить работоспособность потенциометров разной конструкции. Подробная статься находится

Поиск музыкантов

Privacy Terms. SoundMechanics Skip to content. Quick links. Почему «хрустит» потенциомер? И один из каналов на микшере yamaha mgc Как устранять эти помехи? Заметил, что если немного покрутить интенсивно, то на некоторое время это уходит.

Регистрация Вход. Ответы Mail.

Главная Справка Поиск Вход Регистрация. Модератор: Denn. Послать Тему. Сообщений: Местоположение: г. Сыктывкар Зарегистрирован: Зашуршали потенциометры и фейдеры на пульте. Какой смазкой обычно смазывают такие детали, и можно ли вообще в пульте это делать?

Автор: Serega , 10 декабря в Различные вопросы и околокомпьютерная болтовня. При движении ползунка активного усилителя калонок — идет треск зависящий от сособенностей механического передвижения вот такие они китайские усилители. Такие же китайские механические не оптические джойстики.

Шуршит потенциометр — чем промыть шуршащие потенциометры

26 марта 2020

Любое техническое оборудование требует к себе внимания и необходимого ухода. Музыкальные инструменты, разумеется, не стали исключением. Одна из самых неприятных проблем однажды может появиться при простом увеличении громкости, когда инструмент, либо микшерный пульт начинает издавать громкий треск – это шуршит потенциометр.

Появляются панические мысли о том, что оборудование нужно отправлять на встречу с паяльником для замены неисправного компонента. Но можно ли обойтись малой кровью, и исправить треск без серьезного вмешательства? Давайте разбираться.

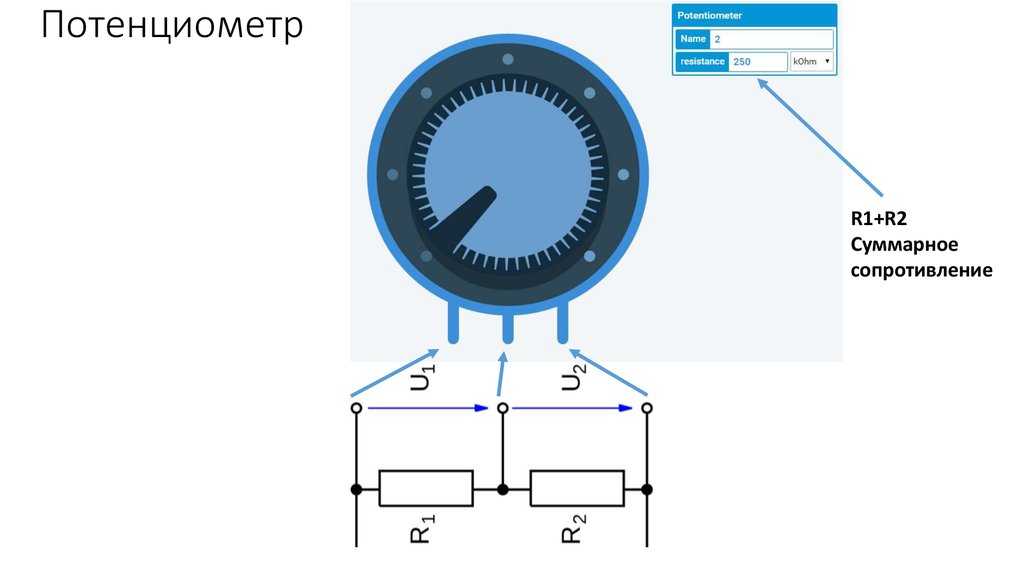

Как устроен потенциометр и почему происходит шуршание

Потенциометры, которые чаще всего устанавливаются в электрогитары, синтезаторы или микшерные пульты представляют собой ползунковые переменные резисторы. Грубо говоря, этот резистор состоит из двух основных частей: подвижной части – язычка, закрепленного к ручке, который касается второй статичной части – дорожки.

В первом крайнем положении сопротивление полностью отсекает контакт, и функция, которую регулирует потенциометр, не работает. В другом крайнем положении функция, которую он регулирует, работает на 100%, а между двумя этими положениями находятся все средние значения функции.

Потенциометр – штука механическая, и поэтому на её работу могут влиять внешние факторы. Если на дорожку, по которой движется язычок переменного резистора, попадет пыль, грязь, и другие инородные объекты, это вызовет нарушение контакта, что, в свою очередь, станет причиной пресловутого шуршания.

Если проблема заключается в пыли и грязи, то замены компонента не требуется. Нужно всего лишь очистить рабочие поверхности и нанести заново смазку.

Однако, иногда проблема становится серьезнее – со временем детали потенциометра изнашиваются, и язычок соскабливает контактный слой дорожки. В таком случае применение очистительных средств ничем не поможет, и резистор придется заменить.

Заранее, без разборки корпуса, невозможно определить причину возникновения шуршания. Придерживаясь «органосохраняющей» политики, то есть не заменяя компонент вслепую, мы рекомендуем вам воспользоваться одним из следующих методов очистки потенциометра.

Метод исправления треска с применением специализированных средств

На российском и западном рынках есть несколько специализированных фабричных средств для удаления окислов и пыли с контактов потенциометров. Для их применения рекомендуем все же раскрутить корпус, чтобы добраться к резисторам поближе.

Средства KONTAKT 60, KONTAKT WL, KONTAKT 61

Решение для удаления инородных веществ состоит из трех частей – растворителя, промывки и смазки. Каждый распылитель имеет удобный аппликатор в виде тонкой трубки. Возьмите средство KONTAKT 60 и прислоните его аппликатор к отверстию внутрь потенциометра. Чаще всего такие отверстия или щели находятся на нижней части компонента. Кроме того, можно попробовать оттянуть вал регулятора, и применить средство внутрь, нацелившись в щель между валом и корпусом. Достаточно одного-двух средних по силе нажатий.

После применения этого средства рекомендуется произвести вращения ручки потенциометра взад-вперед в течение нескольких минут.

Все инородные включения растворятся, превратившись в маслянистую пленку. Далее эту массу необходимо смыть при помощи KONTAKT WL. Нанесите его тем же образом, что и предыдущее вещество и снова произведите несколько вращений туда-обратно.

Теперь, после произведенной обработки, контакты нужно смазать при помощи KONTAKT 61. Эта смазка не даст металлическим рабочим поверхностям создавать глубокие царапины при трении друг о друга.

Дайте потенциометру высохнуть. В 90% случаях после проведения данных процедур, шуршание должно прекратиться.

CAIG DeoxIT Pot & Switch Cleaner, CAIG DeoxIT Fader F5

Американское средство для устранения проблем с шумом потенциометров. В отличие от предыдущего решения, DeoxIT имеет все ступени защиты в одном флаконе – достаточно разок побрызгать, покрутить ручку, и всё должно пройти.

Обратите внимание на то, что средство имеет две разновидности – для очистки фейдеров, где происходит контакт пластик-пластик, пластик-металл (Fader F5) и потенциометров/переключателей, с исключительно металлическим контактом поверхностей (Pot & Switch Cleaner). Читайте инструкцию!

Приобретать спреи для очистки потенциометров весьма выгодно, ведь на очистку одного компонента уйдет не так много вещества, а значит покупать новое очистительное средство придется не так скоро.

Более дешевый метод со спиртом и смазкой

Если отвлечься от всевозможных готовых решений – вот старый дедовский способ. Нужно набрать шприц изопропилового спирта, либо найти баллончик с этим же веществом и под давлением влить его внутрь потенциометра. Будьте аккуратны с лакокрасочным покрытием инструмента, не допускайте попадания спирта на окрашенные поверхности! После проведения операции советуют также смазать потенциометр внутри при помощи технического вазелина. Главное найти способ его туда влить.

Если ничего не помогает – необходима замена

Даже если после всех стараний ничего не изменилось и шуршание не прекратилось – потенциометр необходимо заменить. Скорее всего он имеет механические повреждения внутри, и простой промывкой уже не обойтись. Если вы никогда не держали в руке паяльник, то совершенно очевидно, что тренироваться в пайке лучше на чем-то другом – отдайте инструмент мастеру. Замена фейдера – достаточно легкая и дешевая процедура, которую опытный мастер может выполнить за пару десятков минут.

Теги:
обучение
Количество показов: 4117

Техническое обслуживание и смазка потенциометра: практический пример

В двух стареющих потенциометрах возник электрический контактный шум, который влиял на удобство использования оборудования, в котором они работают. Оба потенциометра требовали очистки и восстановления полной работоспособности, чтобы их можно было вернуть в эксплуатацию. Компоненты будут работать удовлетворительно и будут продолжать работать еще много лет, если уделять особое внимание смазке грязесъемников потенциометра, чтобы значительно уменьшить износ после операций очистки, которые по своей природе удаляют любую существующую смазку. Цель состояла в том, чтобы определить оптимальную смазку, которая удовлетворяет требованиям совместимости материалов, скорости очистки, миграции смазки и характеристикам электрического контакта.

Если уделять особое внимание смазке грязесъемников потенциометра, компоненты будут работать еще много лет.

Следующий текст, детали применения, данные испытаний и изображения были предоставлены Inventors Emporium, за что мы очень благодарны им за то, что они разрешили нам опубликовать результаты своего проекта:

О потенциометрах

Эти важные электронные компоненты обеспечивают переменную сопротивления в цепи, чтобы ее поведение можно было легко и непрерывно изменять. Слово «потенциометр» происходит от переменного потенциала напряжения, который этот компонент может обеспечить в электрической или электронной цепи.

Они состоят из круглой или прямой дорожки из резистивного материала, оканчивающейся на каждом конце, и подвижного контакта, известного как грязесъемник, который перемещается по дорожке для установки сопротивления внешней цепи относительно фиксированных соединений.

Эта комбинация электронных и механических элементов создает уникальные проблемы при обслуживании, когда необходимо выбирать чистящие средства и процессы, а также смазку для сведения к минимуму износа, защиты от загрязнения в будущем и сохранения надлежащего механического ощущения от контроль.

P Проект Outline

• Осмотр и предварительные испытания
• Демонтаж
• Очистка
• Смазка
• Повторное тестирование и субъективный анализ

Комментарий

В рамках наших исследований и разработок мы также обслуживаем собственное испытательное оборудование и помогаем другим в ремонте и обслуживании их оборудования. Мы всегда стараемся уважать характер оборудования, над которым работаем, и в то же время при необходимости улучшаем функции безопасности.

В старом оборудовании возникает распространенная неисправность, из-за которой потенциометры (переменные резисторы), используемые для управления различными параметрами устройства, вызывают дрожание сигнала как во время работы, так и в статическом состоянии. Этот шум может проявляться треском в аудиоцепях или нестабильностью настроек любого параметра.

Для этого проекта были выбраны два потенциометра из образца испытательного оборудования середины 80-х годов, которое стало настолько электрически шумным, что использование оборудования стало проблематичным. Обычными причинами этого шума являются накопление загрязняющих веществ между грязесъемником и резистивной дорожкой потенциометра и окисление или осаждение летучих веществ на металлических контактах грязесъемника и контактных колец.

Некоторые потенциометры имеют отверстия, которые позволяют пыли и летучим веществам проникать внутрь и постепенно снижать производительность детали. Другие более устойчивы, и в этом тесте представлены оба типа.

Обширные исследования методов очистки и смазки выявили большое количество разрозненных методов, которые плохо подтверждались какими-либо измерениями, и не проводились долгосрочные последующие исследования, демонстрирующие, что рабочие характеристики сохраняются без ухудшения качества материалов компонентов.

Смазка потенциометров хорошо заметна в некоторых моделях, в то время как на других не видно следов. Однако после очистки различными совместимыми растворителями становится ясно, что ощущение и звук всех потенциометров при их работе изменились, что свидетельствует о том, что контактные поверхности сухие и, следовательно, могут вызвать чрезмерный износ.

Задача состоит в том, чтобы найти смазочные материалы с правильными характеристиками и совместимостью, которые можно было бы применять после очистки и обеспечить долгий срок службы восстановленных потенциометров. Это очень важно, потому что запасные части, вероятно, будет очень трудно или невозможно отследить, и первая обязанность тех, кто занимается этой работой, — не причинять вреда.

P предварительное Тестирование

Используя осциллограф, два потенциометра работали, наблюдая за напряжением на движке во время его отклонений от 0 В до испытательного напряжения между 5-7 В.

На приведенных ниже осциллограммах хорошо видно то, что было заметно в процессе эксплуатации, т. е. прерывистый контакт грязесъемника с резистивной дорожкой и контактным кольцом. На графике должна быть ровная линия без нарушений, указывающая на непрерывное изменение сопротивления. Тонкие вертикальные расширения дорожки показывают, где подвижный контакт потенциометра ненадолго потерял контакт с резистивной дорожкой — всегда нежелательное поведение.

Потенциометр A представляет собой линейный компонент с сопротивлением 200 кОм, который довольно хорошо защищен и издает умеренный шум на всем протяжении пути, но особенно на одном конце дорожки. Операция по-прежнему кажется легкой и в основном гладкой.

Потенциометр B представляет собой логарифмический конический компонент на 10 кОм с однополюсным выключателем, рассчитанным на одно положение, и показывает очень сильный шум на всем протяжении хода. Логарифмическая кривая отклика хорошо отображается. Работа плавная, но тяжелая. В корпусе есть большое отверстие, в которое, вероятно, попадали загрязняющие вещества на протяжении многих лет.
Многочисленные вертикальные расширения дорожки ниже показывают, что подвижный контакт теряет связь с резистивной дорожкой на значительные периоды времени, что сильно нарушает работу цепи, которой он управляет. Это было очень заметно на оборудовании, из которого был взят этот компонент и которое инициировало операцию технического обслуживания.

Осмотр

Два компонента были демонтированы, чтобы можно было оценить их состояние и выполнить очистку.
Потенциометр A показывает небольшое видимое загрязнение, но на концах каждой дорожки видны небольшие отложения черного пороха, вероятно, из-за маленьких угольных щеток. Внутреннее контактное кольцо выглядит слегка окисленным.

Потенциометр B имеет явные признаки загрязнения и отложений, при этом переключатель сильно окислен. Контакты затупились, особенно мелкие детали, из которых состоит элемент переключателя. Ясно, что хорошие электрические контакты не могут быть достигнуты с поверхностями в таком состоянии.

В обоих случаях резистивные дорожки находятся в хорошем состоянии.

Очистка

Потенциометры очищались в два этапа, сначала легким растворителем, а затем промывкой растворителем с использованием только легкой механической помощи мягкой щетки только для металлических контактов. Резистивные гусеницы долговечны, но важна чистота поверхности, поэтому не следует выполнять операции, которые могут нанести царапины или повредить поверхность. При сильном загрязнении можно использовать ватные палочки, но в данном случае они не понадобились.

Валы и отверстия были очищены изопропиловым спиртом, и в то время как на потенциометре A не было видимой смазки, на потенциометре B были остатки густого и липкого вещества (почти наверняка остатки исходной смазки), которое явно вызывало ощущение тяжести.

Результаты операции очистки можно увидеть на изображении ниже. Контакты теперь чистые, а дорожки свободны от загрязнений и старой смазки.

Набор смазок

Было определено, что два продукта подходят для различных вариантов использования, представленных этими компонентами. Потенциометр A используется часто и быстро вращается, тогда как потенциометр B используется только в начале и в конце сеанса с нечастыми настройками.

Для потенциометра A была выбрана смазка Nye’s Rheolube 716A из-за ее низкой кинематической вязкости базового масла, а для потенциометра B была выбрана смазка Rheotemp 763G , где приемлема более высокая кинематическая вязкость базового масла и характеристики контакта с металлическими грязесъемниками, проскальзывание кольца и контакты переключателя имеет важное значение.
Высокотемпературные свойства смазки Rheotemp 763G не будут тестироваться на оборудовании, от которого был взят этот потенциометр, но все же подчеркивает уверенность в том, что работа при 40-50°C останется неизменной в течение многих лет эксплуатации.

Используя очищенную мягкую щетку с синтетической щетиной, новые смазки наносили в небольших количествах на каждый потенциометр по очереди, стараясь не растекать смазки за пределы гусеницы.

Вот Rheolube 716A 9Смазка 0006 после нанесения на Потенциометр A :
Грязесъемник очистил путь через смазку, но не заставил ее распространиться на значительное расстояние от области, где она была нанесена.

Rheolube 716A можно приобрести в небольших контейнерах в нашем интернет-магазине .

Вот смазка Rheolube 763G после нанесения на Потенциометр B дорожки и контакты переключателя:

Rheolube 716A была использована на валах обеих частей.

Примечание от Newgate Simms: Хотя Rheolube 716A применялся для смазки валов каждого потенциометра компанией Inventors Emporium, мы рекомендуем использовать демпфирующую смазку для эффективного управления движением и улучшения тактильных ощущений при вращении. Rheolube 716A будет смазывать вал, но оптимальным решением будет демпфирующая смазка из линейки Nyogel 774. Дополнительные сведения о демпфирующей смазке см. в отдельном тематическом исследовании (открывается в новой вкладке). Усилитель Yamaha, демпфирующая смазка для потенциометра.

После нанесения смазки каждый потенциометр приводился в действие 10 раз, чтобы равномерно распределить смазку по рабочей зоне. Обе смазки хорошо держались в выбранной области с небольшим скоплением на дворниках.

Смазки предотвратят попадание загрязняющих веществ на поверхность гусеницы и осаждение летучих веществ на металлических контактах дворников. Это особенно важно для потенциометра B, который имеет более открытую конструкцию и снова будет подвергаться загрязнению при эксплуатации.

Повторная сборка и тестирование

Затем потенциометры были повторно собраны и протестированы, и все следы контактного шума были устранены, как показано ниже.

Потенциометр A:
Ощущение от потенциометра A было немного улучшено, и быстрое срабатывание вала не приводило к потере контакта, как показано в другом тесте, в котором потенциометр быстро работает от упора до упора:
Расширение горизонтальной шкалы не показывает никаких признаков контактного подъема при таких высоких скоростях вращения:

Потенциометр B:
Потенциометр B ясно показывает улучшение электрических характеристик в результате операций по очистке, и ощущение было преобразовано при использовании Rheolube 716A в легкую и гладкую характеристику новой детали.

Потенциометры являются очень прочными компонентами, и если их тщательно очищать и смазывать надлежащими смазками, их рабочие характеристики могут сохраняться десятилетиями.

Теперь эти два компонента можно вернуть в эксплуатацию, зная, что эти специальные смазки защитят их от износа и загрязнения и будут надежно служить в течение многих лет, сохраняя полезность и ценность оборудования.

Это исследование убедительно демонстрирует центральную роль смазки в этих критических механических и электрических компонентах, что часто упускается из виду при обслуживании.

Rheolube 716A можно приобрести в небольших контейнерах в нашем интернет-магазине .

Связанный: взгляните на пример использования усилителя Yamaha, демпфирующей смазки потенциометра.

*Все масла и консистентные смазки имеют, по крайней мере, небольшую вероятность возникновения проблем совместимости с пластмассами и резинами. Химия, используемая в Rheolube 716A на основе сложного эфира, имеет более высокий риск возникновения проблем совместимости. Для получения дополнительной информации мы рекомендуем вам прочитать нашу статью о совместимости смазочных материалов и пластика/резины.

Еще раз спасибо Inventors Emporium за то, что разрешили нам опубликовать результаты их проекта.

Rheolube 716A можно приобрести в небольших контейнерах в нашем интернет-магазине .

Интернет-магазин Newgate Simms

Как чистить и смазывать потенциометр?

Электронный очиститель Trick Для труднодоступных потенциометров.

Можно ли смазать потенциометр?

Потенциометры являются очень надежными компонентами и , если их тщательно очистить и смазать соответствующей смазкой , их рабочие характеристики могут сохраняться десятилетиями.

Как смазывать потенциометр?

Изопропиловый спирт тоже хорошо работает. Вы можете погрузить кастрюлю и хорошо пропитать ее, а затем просто несколько раз повернуть щетку назад и вперед, чтобы убедиться, что она хорошо работает в . Затем просто дайте ему высохнуть, прежде чем снова включать электрооборудование.

Чем чистить потенциометр?

Schecter After Hours: как почистить грязные/царапающие ручки громкости или тона

Содержание страницы

1

Можно ли использовать WD40 для чистки гитарных потенциометров?

Нет, категорически не использовать . Зайдите в любой магазин электроники и купите очиститель электроники или очиститель ТВ-тюнера, если они есть. Распылите в горшок между выступами и несколько раз поверните ручку туда-сюда.

Как смазывать ползун потенциометра?

Как чистить и смазывать слайды Roland Jupiter-8 (сложный способ)

Как починить скрипучий потенциометр?

Как починить скрипучий потенциометр громкости. Sharpen My Axe

Как чистить слайд потенциометра?

Чистка потенциометра Showdown

Как чистить закрытый потенциометр?

Re: Очистка герметичного потенциометра

Иногда простое повторное нажатие на элемент управления помогает избавиться от загрязненных контактов. Небольшое количество изопропилового спирта может помочь удалить остатки/мусор с негерметизированных деталей в сочетании с повторной операцией для очистки контактных поверхностей .

Как очистить потенциометр на динамике?

Как почистить/починить царапающие ручки громкости (сделай сам)

Из чего сделана силиконовая смазка?

Силиконовая смазка, иногда называемая диэлектрической смазкой, представляет собой водонепроницаемую смазку, полученную путем смешивания силиконового масла с загустителем . Чаще всего в качестве силиконового масла используется полидиметилсилоксан (ПДМС), а в качестве загустителя используется аморфный пирогенный кремнезем.

Что такое хороший очиститель электрических контактов?

Лучший очиститель электрических контактов Отзывы

• Спрей для очистки электрических контактов WD-40 Special.
• CRC 05103 QD Очиститель электроники.
• Hosa D5S-6 CAIG DeoxIT.
• Max Professional 2015 Очиститель контактов.
• PASLODE 219348 Очиститель инструментов CRDLS на 12 унций.
• Очиститель контактов Maxima.
• MG Chemicals 801B Суперочиститель контактов.
• PJ1 40-3-1 Pro Очиститель контактов.

Можно ли использовать WD-40 в качестве очистителя контактов?

Мы не рекомендуем использовать какой-либо продукт WD-40 в качестве очистителя контактов, кроме нашего Быстросохнущего очистителя контактов 9.0006 . Наш специальный контактный спрей предназначен для очень точного удаления остатков, конденсата и грязи с электрооборудования.

Можно ли распылять WD-40 на электронику?

Средство для очистки электронных и электрических деталей WD-40® Specialist® поможет вам удалить грязь, пыль и масло с чувствительной электроники и разъемов. Для быстро вращающихся двигателей, заклинивших переключателей, элементов управления и других долговечных смазочных материалов используйте смазку WD-40® Specialist® Spray & Stay Gel Lubricant 9. 0006 . Он не будет течь или капать.

Как почистить потенциометр усилителя?

Как чистить потенциометры усилителя / царапающие ручки громкости своими руками …

Как чистить регулятор громкости?

Как отремонтировать скрипучий шумный регулятор громкости или регулятор тембра

Могут ли потенциометры быть переменным резистором?

Потенциометр представляет собой наиболее распространенный переменный резистор . Он работает как резистивный делитель и обычно используется для генерации сигнала напряжения в зависимости от положения потенциометра.

Для чего используется демпфирующая смазка?

Демпфирующие смазки представляют собой специальные смазки, которые уменьшают износ и изолируют пыль и влагу, как традиционные смазки, но в основном используются для контроля движения и шума в механических и электромеханических устройствах .

Является ли диэлектрик смазкой?

Диэлектрик, иногда называемый наладочной смазкой, представляет собой вязкое непроводящее водонепроницаемое вещество, используемое для защиты электрических соединений от коррозии и грязи .
