Содержание
Условные обозначения предохранителей
Всем хорошо известно, что радиоэлектронную аппаратуру разрабатывают таким образом, чтобы она потребляла электроэнергию, сила тока которой имеет определенное значение. В тех случаях, когда этот показатель начинает значительно превышать допустимые пределы, чаще всего оказывается, что в том или ином устройстве возникла какая-либо неисправность.
Чтобы избежать коротких замыканий и перегрузок при существенном повышении силы тока, используются плавкие предохранители, которые устанавливаются в цепях питания радиоэлектронной аппаратуры.
Плавкие предохранители
В подавляющем большинстве случаев плавкий предохранитель (который нередко также называют плавкой вставкой) – это стеклянная трубка, на обоих краях которой установлены металлические колпачки. Между ними, по оси трубки, натянута тонкая проволока.
Ее толщина такова, что она может выдержать только строго определенную силу тока. Если ее значение оказывается выше, то она просто расплавляется («перегорает»), в результате чего происходит размыкание цепи.
В большинстве случаев для изготовления токопроводящих элементов плавких предохранителей используются такие металлы, как медь, свинец и цинк, а также некоторые сплавы (сталь, ковар).
Коэффициент термического сопротивления практически всех металлических сплавов и чистых металлов имеет положительное значение. Это означает, при росте температуры их электрическое сопротивление также возрастает. Благодаря такой прямо пропорциональной зависимости этих двух характеристик плавкие предохранители и обладают защитными свойствами.
В электротехнике для плавких предохранителей (как, впрочем, и для всех других компонентов) предусмотрены условные графические обозначения, с помощью которых они отображаются на схемах. Это изображение должно осуществляться в соответствии с принятыми и действующими на сегодняшний день в Российской Федерации нормами ГОСТ 2.727–68.
Обозначение предохранителя
В качестве буквенного обозначения рядом с условными графическими изображениями предохранителей на принципиальных схемах указываются латинские буквы F.
Достаточно часто рядом с ними обозначается также и номинальный ток, на который рассчитана плавкая вставка.
Как уже было сказано выше, то обстоятельство, что при функционировании различных электронных и электротехнических устройств в цепи значительно возрастает сила тока, свидетельствует о наличии какой-либо неисправности.
Иногда бывает так, что в цепь питания устанавливаются предохранители с небольшим запасом прочности. В таких случаях даже совсем незначительное увеличение силы тока, возникающее, к примеру, при включении устройства, способно «пережечь» плавкую вставку. Это происходит из-за небольшого увеличения номинального напряжения питающей сети (так называемого «скачка»).
Нередки и случаи, когда изначально предохранитель обладал требуемым, а не заниженным запасом прочности, однако по мере эксплуатации некоторые отдельные участки проволочки истончились. Дело в том, что при ее нагревании происходит процесс окисления, и в результате этого уменьшается диаметр. В итоге наступает момент, когда на каком-либо отрезке проволока истончается до такой степени, что уже не в состоянии выдержать ту силу тока, на которую рассчитана.
Это является одной из причин того, что предохранители чаще всего перегорают через некоторое время после того, как начинается их эксплуатация.
Практика показывает, что перегорание плавких вставок чаще всего происходит в момент включения устройств, однако бывает и так, что это происходит и при выключении, когда возникают так называемые экстратоки.
Плавкий предохранитель. Что это такое?
- Все статьи блога
- Радиолюбителю — конструктору
Плавкий предохранитель (плавкая вставка, фьюз и т.д.) — это прибор представляет собой отрезок проволоки, толщина которой рассчитана на пропускание тока некоторого определенного значения, например 0,25 А. Он предохраняет источник тока от перегрузки. Предохранители имеют все электросети, иногда штепсельные розетки, радиоконструкции, питающиеся от электроосветительной сети.
Плавкий предохранитель вставляют в разрыв электрической цепи, чтобы через него проходил весь ток, потребляемый цепью.
Пока ток не превышает допустимой нормы, проволока предохранителя чуть теплая или совсем холодная. Но как только в цепи появится недопустимо большая нагрузка или произойдет короткое замыкание, ток резко возрастет, расплавит проволоку и цепь автоматически разорвется. Патрон плавкого предохранителя, используемого в осветительной электросети, устроен так же, как патрон электролампы. В него ввертывают фарфоровую «пробку», внутри которой имеется свинцовая проволока. Один конец ее припаян к металлическому донышку пробки, а другой — к металлическому цилиндру с резьбой, которым предохранитель ввертывают в патрон.
Рис. 1. Плавкие предохранители
Проволока плавкого предохранителя радиоконструкции заключена в стеклянную трубочку и концами припаяна к металлическим колпачкам, выполняющим роль контактов. Этими контактами предохранитель вставляют в специальный патрон (держатель) или между двумя металлическими стоечками, к которым подведены провода защищаемой от перегрузок сети.
Причину, вызвавшую перегорание предохранителя, надо найти, устранить, и только после этого, соблюдая осторожность, можно вставлять в электрическую цепь новый предохранитель.

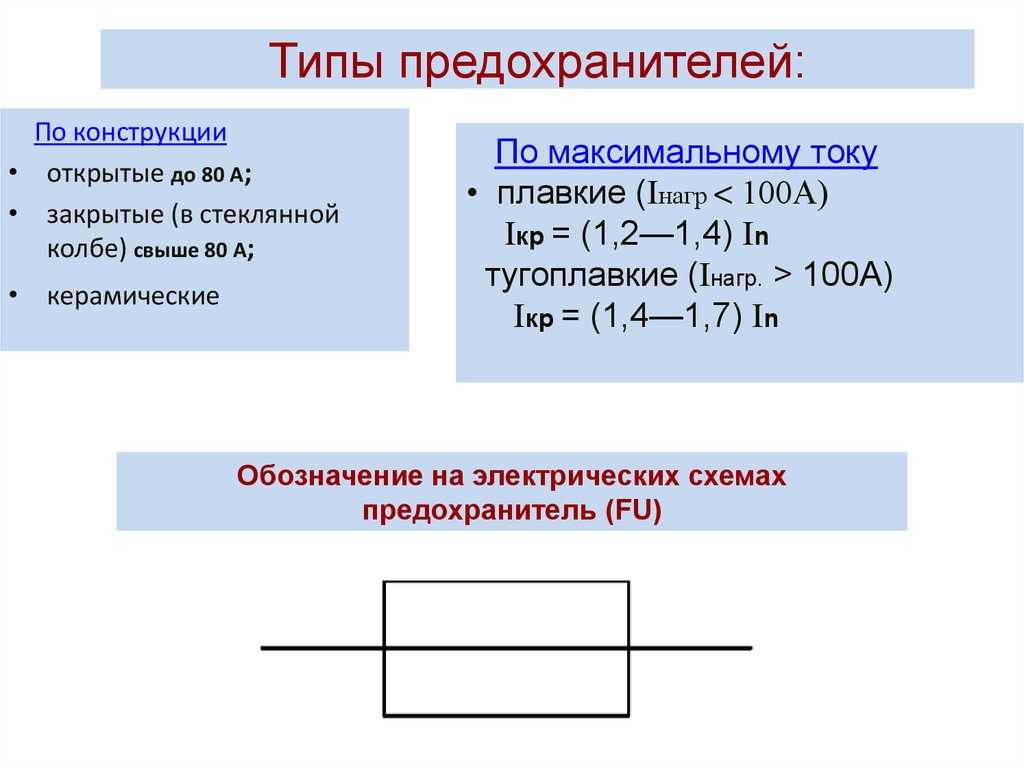

Условное графическое обозначение плавкого предохранителя на схемах похоже на обозначения сопротивления, и отличается только тем, что через середину прямоугольника линия проходит не разрываясь. Рядом с условным обозначением обычно пишется и буквенное обозначение Пр. или F. Иногда на схемах просто пишут thermal fuse или fuse. После буквы часто указывают ток защиты предохранителя, например F 1 А, обозначает, что в схеме установлен предохранитель на ток защиты 1 ампер.
Расчет диаметра проволоки плавкого предохранителя
Расчет диаметра проволоки плавкого предохранителя
Для ремонта предохранителя необходимо заменить перегоревшую проволоку. При производстве предохранителей на заводах используют, в зависимости от величины тока и быстродействия, калиброванные серебряные, медные, алюминиевые, никелиновые, оловянные, свинцовые и проволоки из других металлов. Для изготовления предохранителя в домашних условиях доступна только красная медь калиброванного диаметра, поэтому в таблице приведены данные только для медных проводов
| Ток, A | Диаметр, мм |
0. 5 | 0.03 |
| 1 | 0,05 |
| 2 | 0,09 |
| 3 | 0,11 |
| 4 | 0,14 |
| 5 | 0,16 |
| 6 | 0,18 |
| 7 | 0,2 |
| 8 | 0,22 |
| 9 | 0,24 |
| 10 | 0,25 |
| 15 | 0,32 |
| 20 | 0,39 |
| 30 | 0,46 |
| 40 | 0,77 |
