Подключение вытяжного вентилятора: Как подключить вытяжной вентилятор

Содержание

Как подключить вытяжной вентилятор

При подключение вытяжного вентилятора необходимо соблюдать несколько правил, которые не лишним будет повторить:

прочитать паспорт вентилятора

проводить подключение только при снятом напряжении сети.

стационарная проводка должна быть оборудована автоматическим выключателем. Подключение необходимо осуществлять через автоматический выключатель QF, встроенный в стационарную проводку. Зазор между контактами автоматического выключателя на всех полюсах должен быть не менее 3 мм.

Подключение 220 В производится к вентилятору через встроенную клеммную коробку. Находится она под лицевой крышкой вентилятора. Все клеммы на вентиляторе подписаны.

L — сюда подключаем провод с фазой,

LT — подключаем провод с фазой, который идет от внешнего выключателя (для моделей с таймером, датчиком влажности

N — ноль

Подключение вентилятора без датчиков

Если вам нужно подключить вентилятор без датчиков, то эта схема ваша. Любой клавишный стандартный выключатель подходит для такой задачи. В качестве включателя можно использовать регулятор скорости РС-1-300, который встраивается в стандартную монтажную коробку.

Такой регулятор скорости может включать вентилятор и менять производительность вытяжки. При уменьшении производительности уменьшается уровень шума, при необходимости быстрого удаления воздуха можно выбрать максимальную производительность.

Вентилятор с шнурком-выключателем

Включение и выключение вентилятора производится с помощью шнурочка, который прикреплен к корпусу вентилятора. К вентилятору подводится фаза и ноль.

Такие вентиляторы чаще всего используются для вентиляции кухни или других помещений, где уже заведено питание к месту установки без возможности вывести отдельный выключатель.

Вентилятор с таймером или с датчиком влажности

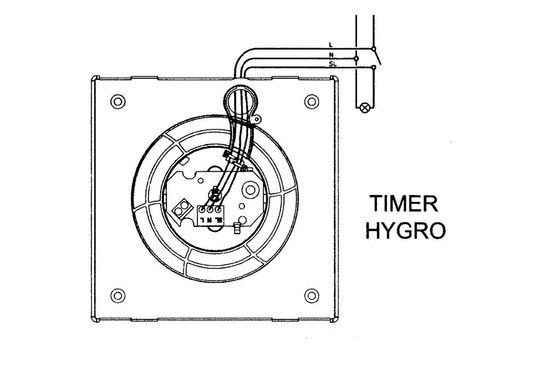

Схема подключения вентилятора, оборудованного таймером и вентилятора с датчиком влажности одинакова. Вентилятор с таймером начинают свою работу при подаче напряжения от внешнего включателя на клемму LT. После нажатия на клавишу выключателя, вентилятор продолжит работать время, которое выставляется на таймере. Такой вентилятор можно завязать на включение вместе с освещением.

Такой вентилятор целесообразно использовать для вытяжной вентиляции туалета, ванной.

Вентилятор с датчиком влажности можно включить принудительно или он включается автоматически при превышении выставленного уровня влажности. Влажность устанавливается в диапазоне от 60 до 90%. Вентилятор будет работать пока влажность не уменьшится до необходимого уровня, после чего проработает еще время по таймеру задержки и выключится.

Такие вентиляторы используют для вентиляции ванной, постирочной или помещения сушки белья. Также их применяют для вытяжной вентиляции подвальных помещений частного дома с повышенным уровнем влажности.

Вентилятор с датчиком движения

Вентилятор включается автоматически при движении человека на расстоянии 1-4 метра с углом обзора 100. После того, как человека покинул помещение, вентилятор продолжит работать время по таймеру и выключится. Время задержки можно выставить под лицевой панелью вентилятора от 2 до 30 минут.

Как и вентилятор со шнурком-выключателем, такой вентилятор можно установить для вентиляции помещений, где к месту установки вентилятора выведена постоянная фаза и ноль и нет возможности установить отдельный внешний выключатель.

Подключение вентилятора оборудованного встроенной лампой

В нашем магазине есть вентиляторы, оборудованные подсветкой или лампой. Такие вентиляторы могут включаться вместе с подсветкой или вентилятор может включаться отдельно, а встроенная подсветка отдельно.

Для одновременного включения вентилятора с встроенным освещением подойдет эта схема

Для раздельного включения вентилятора и встроенного света подойдет эта схема

обзор схем и советы по проведению монтажа

Бывает, примешь горячую ванну или душ, распаришься, расслабишься – самое время привести себя в порядок. Подходишь к зеркалу – а оно полностью запотевшее, и даже полотенце не может его осушить. Либо в туалете подолгу сохраняется запах от предыдущего посетителя или навязчивого освежителя воздуха. Знакомые ситуации? Решить такие проблемы поможет подключение вытяжного вентилятора в ванной и туалете, общего или двух отдельных.

Пренебрегать качеством вентиляции санузла не стоит, ведь это вопрос не только удобства, но и безопасности. Со временем вдоль ванной, по углам и в швах между кафелем заводятся плесень и грибок, опасные для здоровья человека. Полностью вывести их зачастую возможно только при капитальном ремонте, так что приобретение и установка вытяжного вентилятора окупаются с лихвой, предупреждая подобные проблемы.

В этой статье мы расскажем, как организовать систему принудительной вентиляции санузла, на что обратить внимание при покупке оборудования, как всё установить и подключить самостоятельно. Рассмотрим варианты схем подключения, подходящие для разных моделей вентиляторов и условий использования, а также дадим несколько полезных советов о вентиляции в ванной и туалете.

Содержание статьи:

Выбор вентилятора и способа запуска
Схемы подключения проводки вентилятора
- Устройства с выключателем на корпусе
- Подключение вентилятора к освещению
- Подключение через выключатель
- Включение в схему внешнего датчика
Порядок проведения монтажа вентилятора
Распространенные ошибки и дополнительные советы
Выводы и полезное видео по теме

Выбор вентилятора и способа запуска

На рынке представлено множество , в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.

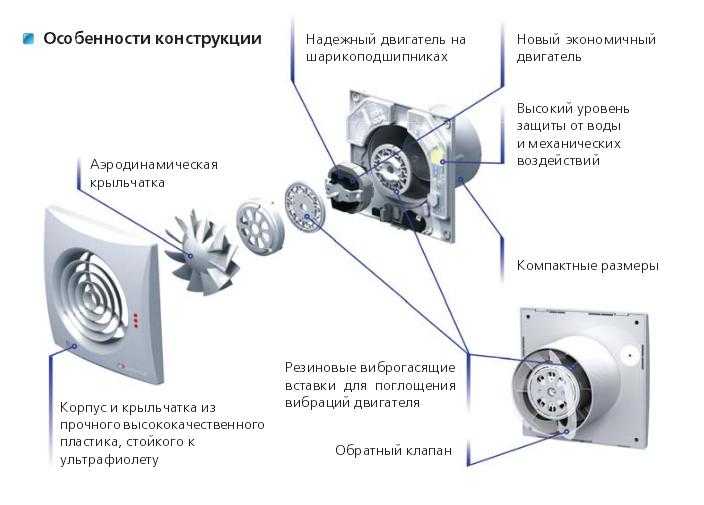

Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.

При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.

Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий.

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли , функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой.

Схемы подключения проводки вентилятора

Самая ответственная часть работ по монтажу системы вентиляции – подключение электрической проводки. От этого зависит корректность, эффективность и безопасность работы системы, а также удобство её использования. Не редко бывает, что установленным вентилятором в ванной никто не пользуется только потому, что его неудобно включать или выключать.

Разные схемы подключения, а также встроенные и внешние устройства позволяют автоматизировать управление вентилятором, либо минимизировать затраты на его установку.

Устройства с выключателем на корпусе

Недорогой и надёжный вариант – установка вентилятора со встроенным выключателем. Его можно подключить к розетке или напрямую к проводу, подающему электричество в квартиру, смотря что ближе.

Таким же образом подключаются самые дорогие модели, которые управляются пультом. Они также имеют кнопку отключения на корпусе – аварийную.

Однако, перед тем как подключить вентилятор напрямую к розетке, подумайте, будете ли вы каждый раз дотягиваться до кнопки или шнурка на корпусе агрегата? Ведь устанавливать его нужно под потолком, где скапливается пар. Конечно, шнурок можно удлинить – но это не эстетично, да и не всегда удобно.

Существуют и модели, изначально оснащенные вилкой для включения в розетку. Они выручают, если необходимость в принудительной вентиляции выявлена после завершения отделки

К преимуществам такого подключения можно отнести управление вентиляцией изнутри санузла – ведь по ПУЭ любые другие выключатели и органы управления электроприборами должны располагаться снаружи, в коридоре.

Подключение вентилятора к освещению

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.

Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.

В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух

Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления

Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

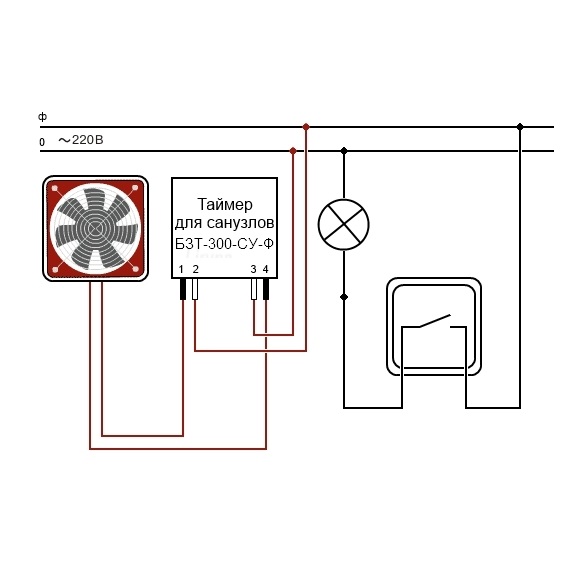

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

Подключение через выключатель

Такая схема подключения наиболее универсальна, надёжна и распространена. По ней можно подключить любую модель вентилятора и управлять им вручную, независимо от освещения.

Подключение вентилятора с таймером проводится практически так же, как мы рассказывали в предыдущем пункте, о соединениях в распределительной коробке. Принципиальная разница в том, что фазовый провод вентилятора замыкается не вместе с фазой освещения, а по отдельности – к отдельным проводам двухклавишного выключателя.

Схема проводки вентиляции и освещения в санузле в целом выглядит так. Провода фазы обозначены красным, желтым и оранжевым цветами, синий – ноль, салатовый – заземление, если оно предусмотрено в вентиляторе

Чтобы подключить таким образом простые модели без встроенного таймера, достаточно подвести напрямую к вентилятору провод ноля из распределительной коробки, а фазу – от выключателя. Если уже установлен одноклавишный выключатель света, его , а провод от него до коробки- трёхжильным. К новой жиле и подключают фазовый провод для питания вентилятора.

Барахлить такая схема может чаще всего по одной причине: перепутаны фаза и ноль.

Как вариант, соединения могут быть выполнены непосредственно в углубленном подрозетнике – на работу схемы это никак не повлияет

Если в санузле при выключенном свете мигают диодные лампочки, а вентилятор с электронным управлением ведёт себя странным образом, есть смысл вскрыть распределительную коробку и ещё раз перепроверить наличие фазы на проводе, ведущем к выключателю.

Более подробно о том, как подключить вентилятор к выключателю читайте .

Включение в схему внешнего датчика

В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.

Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.

Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству

Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.

Порядок проведения монтажа вентилятора

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.

Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала

В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.

Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.

Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.

Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.

Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи

Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:

Убедиться, что провода, выведенные для вентилятора, обесточены.
Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
Установить лицевую панель.

Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка .

Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера

Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.

Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.

В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.

После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией

Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.

Распространенные ошибки и дополнительные советы

Ошибки подключения вентилятора могут стать причиной не только некорректной работой вытяжки, но и короткого замыкания или пожара. Не забывайте, что санузел – помещение с высокой влажностью, а значит – особенно опасное для электроприборов и проводки.

Чтобы с первой попытки обустроить вентиляцию без ошибок, учитывайте такие советы:

Чем меньше изгибов и проще конструкция вентиляционного канала, тем лучше тяга.
При единой системе вентиляции раздельного санузла воздух должен двигаться из ванны в туалет, а не наоборот.
Для всех соединений проводов используйте , а не изоленту.
Зачищайте ровно такую часть провода, какая зайдёт в клеммник.
Проверьте наличие противомоскитной сетки в вентиляторе. Если вдруг её нет – добавьте, ведь комары и другие насекомые отлично себя чувствуют в тёплых влажных вентиляционных шахтах.
В частном доме обязательно утепляйте часть вентиляционного канала или шахты, проходящие через неотапливаемые помещения. В противном случае в холодную погоду тяги не будет.
Не пренебрегайте заземлением для металлических вентиляторов.

Кроме того, чтобы вентилятор не мешал естественной вентиляции, когда он отключен, можно использовать сдвоенные прямоугольные решетки, с отверстием под вентилятор вверху и обычной решеткой под ним.

Подключая питание вентилятора, не перепутайте контакты: N – ноль, T или LT– таймер, фаза от выключателя, L или Line — фаза напрямую из коробки

Если возможности установить двойную решетку нет, сохранить естественную вентиляцию можно, подставив пенопластовые ножки 1 – 2 см под уголки корпуса, в местах крепления саморезами. Как правило, вентиляционное окно квадратное, а корпус вентилятора – круглый, и этих зазоров вполне достаточно для циркуляции воздуха.

Учтите, что даже идеально установленный и достаточно мощный вентилятор будет работать неэффективно, если нет достаточной приточной вентиляции. Обычно её обеспечивает щель 1,5–2 см под дверью в санузел, но для красоты её можно заменить специальной решеткой, которая врезается в нижнюю часть двери.

Также позаботьтесь о том, чтобы свежий воздух вообще попадал в жильё, ведь после установки пластиковых окон и новых дверей, утепления стен и бетонной стяжки на полу квартира оказывается герметично закупорена, как термос.

Кроме того, вытяжному вентилятору может понадобиться чистка. Поэтому рекомендуем ознакомиться также с пошаговой инструкцией по разборке и чистке устройства. Подробнее — переходите по .

Выводы и полезное видео по теме

Сооружение вентиляционного канала для автономной вентиляции туалета и ванной при наличии лишь одной шахты наглядно показано на этом видео:

Подключение простого вентилятора подробно описано здесь:

Подводя итог можно сказать, что самостоятельно обустроить эффективную систему вентиляции в квартире вполне возможно, но нужно быть внимательным и заранее всё тщательно продумать. Если же вы в своих силах не уверены, поручите дело специалисту, ведь ошибки в работе с электропроводкой могут привести к печальным последствиям.

А приходилось ли вам устанавливать вентилятор в ванной или туалете? Пожалуйста, расскажите, какой схемой подключения воспользовались вы и были ли сложности в монтаже? Оставляйте свои комментарии, делитесь опытом — блок для связи расположен под статьей.

Схемы подключения вытяжного вентилятора в ванной комнате — Сделай сам-help.com

Автор: Дейл Кокс

Домашняя страница
Отделка молдинга
Электропроводка
Строительство и ремонт
Ремонт стен
Покраска дома
Уборка и ремонт
видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице содержатся электрические схемы для цепей вытяжного вентилятора в ванной комнате, включая расположение одиночного выключателя вентилятора, выключателя таймера вентилятора, комбинированного выключателя GFCI и вытяжного вентилятора, розетки GFCI и таймера в одном корпусе, выключателя света и таймера вентилятора, и комбинированный переключатель GFCI и таймер в одном корпусе. Следуйте описанию на первой схеме для подключения проводов к вентилятору, поскольку оно всегда будет одинаковым, независимо от того, какой контроллер вы используете. Под каждой схемой описано расположение проводки в распределительной коробке.

Схема подключения выключателя и вытяжного вентилятора в ванной комнате

Эти вытяжные вентиляторы обычно поставляются с небольшой электрической соединительной коробкой, приваренной к боковой части корпуса. На соединительной коробке будет крышка, которая крепится маленьким винтом. Откройте его, вытащите заглушку из одного из отверстий для проводов и вставьте в нее зажим для проводов. Снимите примерно 6 дюймов оболочки кабеля с проводов на конце вентилятора и снимите примерно 3/4 дюйма изоляции с черного и белого проводов. Пропустите провода через зажим и протяните их в коробку, оставив видимым дюйм оболочки. Плотно затяните зажим вокруг оболочки кабеля, но не защемите ее. В коробке соедините черный провод кабеля с черным проводом вентилятора, а белый — с белым с помощью проволочных гаек. Подсоедините провод заземления к клемме заземления в соединительной коробке и провод заземления от вентилятора, если он есть.

В распределительной коробке подключите провод источника питания к одной клемме. Подключите другую клемму переключателя к черному проводу, идущему к вентилятору. Соедините нейтраль источника с белым проводом, идущим к вентилятору. Соедините провод заземления источника с проводом заземления, идущим к вентилятору, и гибким проводом, подключенным к клемме заземления на переключателе и/или коробке.

Схема подключения вытяжного вентилятора, управляемого таймером

Здесь вытяжной вентилятор управляется таймером, а не переключателем. Там должно быть два горячих провода, черный и красный или оба одного цвета, и зеленый провод заземления, выходящий из корпуса таймера, соедините один из горячих проводов с горячим источником. Вторую подключите к черному кабелю, идущему к вентилятору. Горячие провода на таймере могут быть помечены, чтобы указать, какой из них подключен к вентилятору, а какой к источнику горячего воздуха. Если это так, подключите их соответствующим образом. Соедините нейтраль источника с белым проводом, идущим к вентилятору. У вентилятора соедините провода, сопоставив белый с белым и черный с черным, и подключите заземляющий провод к клемме заземления.

Проводка для комбинированного выключателя GFCI и вытяжного вентилятора в ванной комнате

На этой схеме комбинированный выключатель GFCI используется для управления вытяжным вентилятором, обеспечивая как выключатель, так и выход GFCI в одном устройстве. Горячий источник соединяется с одним из проводов встроенного переключателя и косичкой с клеммой горячей линии на розетке GFCI. Другой провод переключателя сращен с черным проводом, идущим к вентилятору. Нейтраль источника соединена с белым проводом, идущим к вентилятору, и косичкой с клеммой нейтрали GFCI LINE. Схема подключения вентилятора описана выше.

Схема для таймера вентилятора и GFCI в одной коробке

На этой схеме таймер вентилятора и розетка GFCI подключены в одной розетке. Один провод таймера и пигтейл к терминалу горячей линии на GFCI соединены с горячим проводом источника. Второй провод таймера присоединяется к черному проводу, идущему к вентилятору. Нейтраль источника соединяется с белым проводом, идущим к вытяжному вентилятору, и косичкой с нейтральной клеммой LINE на GFCI. Схема подключения вентилятора аналогична описанной выше.

Схема подключения таймера вентилятора и выключателя освещения в одной коробке

В этой схеме подключения освещение управляется однополюсным выключателем, а вытяжной вентилятор управляется таймером. Горячий источник подключен к каждому управляющему устройству, а выходы контроллеров подключены к черным проводам, идущим к вентилятору и свету. Горячие провода на таймере могут быть помечены, чтобы указать, какой из них подключен к вентилятору, а какой к источнику горячего воздуха. Если это так, подключите их соответствующим образом. Нейтраль источника присоединяется к каждому белому проводу, идущему к вентилятору и свету. Как и во всех этих схемах проводки, все провода заземления связаны вместе в каждом месте.

Проводка для таймера вентилятора и комбинированного устройства GFCI в одной коробке

На этой схеме таймер вентилятора и комбинированное устройство GFCI находятся в одной выходной коробке. Встроенный переключатель на GFCI используется для управления осветительным прибором. Горячий источник в этой цепи соединен косичкой с горячей клеммой на розетке GFCI и одним проводом от каждого переключателя. Нейтраль источника соединяется с нейтральными проводами, идущими к свету и вытяжному вентилятору, а также с косичкой, подключенной к клемме нейтральной розетки на GFCI. Второй провод переключателя на GFCI присоединяется к горячему проводу, идущему к светильнику. Второй провод на таймере подключен к горячему проводу, идущему к вентилятору. Схема подключения вентилятора аналогична описанной выше.

Больше подобных материалов на сайте «Сделай сам-помощь».
3 из 5
Умеренный
Может перерасти в сложность, в зависимости от того, насколько легко вывести воздуховод на улицу.

Стоимость

От 120 до 175 долларов

Расчетное время

От 6 до 8 часов

Установка вентилятора в ванной поможет избавиться от запотевших окон, запотевших зеркал и затхлых запахов. Но что еще более важно, это поможет предотвратить проблемы, связанные с влажностью, такие как рост плесени и грибка. Здесь, Этот старый дом , генеральный подрядчик Том Сильва, показывает, как правильно установить вентилятор для ванны. В этой конкретной установке Том провел вытяжной воздуховод на чердак и через боковую стену наружу.

Другие варианты вентиляции включают прокладку воздуховода вверх через крышу или вниз через софит. Обратите внимание, что вытяжной вентилятор в ванной всегда должен выводить воздух наружу; никогда не допускайте, чтобы воздуховод просто уходил на чердак, в подполье или в другое закрытое помещение. Кроме того, установка вытяжного вентилятора в ванной пойдет намного быстрее, если вы попросите супруга или друга помочь вам находиться на чердаке, пока вы работаете снизу, или передать вам инструменты, пока вы стоите на лестнице.

Шаг 1. Обзор вентиляционных отверстий для ванны

Фото Keller & Keller Photography

Ванная комната без вытяжного вентилятора — это как камин без дымохода: если не вытянуть оттуда влагу, образующуюся в ванной, она переместится на стены и обрастет плесенью или грибком, вздутся краска и отслоятся обои. Одна из причин, по которой во многих семьях до сих пор нет вентиляторов для ванн, заключается в том, что их установка может быть пугающей.

Вот почему мы спросили Этот старый дом 9Генеральный подрядчик 0057 Том Сильва покажет нам, как это сделать. Ванная здесь находится под доступным чердаком, поэтому Том протянул выхлопную трубу через чердак и вышел через фронтон.

Вытяжные вентиляторы для ванных комнат оцениваются по тому, сколько кубических футов воздуха они могут перемещать за одну минуту, что известно как рейтинг CFM. Чтобы определить, какой размер вентилятора купить для вашей ванны, умножьте площадь комнаты на 1,1. Например, для ванны площадью 100 квадратных футов потребуется вентилятор мощностью 110 кубических футов в минуту. Вентиляторы также имеют рейтинг звука, измеряемый в сонах. (Современный холодильник работает примерно на одну сону.)

Вентиляторы с мощностью от 0,5 до примерно 6,0 сонов. Вы найдете номинальные значения CFM и sone, напечатанные на коробке вентилятора.

Шаг 2. Просверлите контрольное отверстие

Фото Keller & Keller Photography

Отметьте на потолке ванной место, где вы хотите установить вытяжной вентилятор. Для оптимальной работы поместите его между душем и туалетом.
С помощью сверхдлинного сверла диаметром 3/8 дюйма просверлите контрольное отверстие в потолке и на чердаке. Поднимитесь на чердак и очистите изоляцию вокруг отверстия. Теперь используйте эталонное отверстие, чтобы определить точное положение вентилятора.
Измерьте корпус вентилятора. Попробуйте расположить вентиляционный вентилятор прямо между двумя балками рядом с эталонным отверстием. Примите во внимание любые близлежащие трубы или другие препятствия. Обратите внимание на конечное положение вентиляционного вентилятора относительно эталонного отверстия.

Шаг 3. Отметьте потолок

Фото Keller & Keller Photography

Вернувшись в ванную, измерьте внутренние размеры впускного отверстия вытяжного вентилятора, чтобы определить размер отверстия, которое необходимо вырезать в потолке.
Используйте эталонное отверстие в качестве ориентира для переноса измерений с чердака на потолок.
С помощью макетного угольника или рамочного угольника нарисуйте прямоугольный контур впускного отверстия на потолке.

Шаг 4. Вырежьте отверстие впускного отверстия

Фото Keller & Keller Photography

С помощью лобзика (также подойдет сабельная пила или пила для гипсокартона), в защитных очках и респираторе прорежьте потолок по линиям разметки.
Когда вы почти закончите делать прямоугольный вырез, придержите кусок отходов одной рукой, чтобы он не упал и, возможно, не унес часть окружающего гипсокартона или гипсового потолка.

Шаг 5. Разместите вентилятор

Фото Keller & Keller Photography

Вернувшись на чердак, прикрепите 4-дюймовое колено воздуховода под углом 90 градусов к выходному отверстию сбоку корпуса вытяжного вентилятора. Направьте колено прямо вверх и прикрепите его к порту клейкой лентой из фольги.
Удалите выбивное отверстие сбоку корпуса вентилятора и подсоедините разъем кабеля.
Вставьте четыре металлических скобы в выступы, выступающие по бокам вентиляционного вентилятора.
Установите вентилятор на место между балками по центру отверстия в потолке.

Совет: Используйте клейкую ленту из фольги; в отличие от тканевой клейкой ленты, она не портится со временем.

Шаг 6. Прикрепите вентилятор к балкам

Фото Keller & Keller Photography

Полностью выдвиньте кронштейны, пока они не коснутся боковых сторон балок.
Закрепите каждый конец кронштейна одним 1½-дюймовым винтом для гипсокартона.
Возьмите гибкий воздуховод, входящий в комплект настенной заглушки, и наденьте один конец на колено, прикрепленное к вытяжному вентилятору. Закрепите его скотчем из фольги.
Пропустите существующий или новый электрический кабель через разъем, затем затяните винт разъема, чтобы зафиксировать кабель.

Шаг 7. Вырежьте отверстие для воздуховода в боковой стенке

Фото Keller & Keller Photography

Изнутри чердака выберите место на боковой стене для выхода гибкого воздуховода из дома. Место должно быть между двумя стойками стены и в пределах 6 футов от вентилятора.
Сделайте несколько контрольных измерений, чтобы определить местонахождение точки снаружи — из ближайшего окна, потолка или другого объекта, к которому вы можете получить доступ снаружи.
Отметьте место отверстия на сайдинге, используя эталонные размеры.
Вырежьте отверстие для воздуховода в стене дома с помощью 4-дюймовой кольцевой пилы.

Шаг 8. Прикрепите вытяжной воздуховод к настенной крышке

Фото Keller + Keller Photography

Закрепив заглушку на внешней стене, перейдите на чердак.
Возьмитесь за свободный конец гибкого воздуховода и осторожно протяните его к внешней стене.
Прикрепите конец воздуховода к воздуховоду соединителя настенной заглушки с помощью клейкой ленты из фольги.

Шаг 9. Установите настенную заглушку

Фото Keller & Keller Photography

Прикрепите соединительный канал длиной 12 дюймов к стенной крышке с помощью клейкой ленты.
Снаружи вставьте заглушку в отверстие воздуховода и плотно прижмите ее к обшивке дома. Вырежьте прокладку из пенорезины, чтобы она поместилась в тех местах, где заглушка не соприкасается с сайдингом.
Снимите настенную заглушку и нанесите каплю силиконового клея на обшивку и прокладку вокруг отверстия.
Вставьте настенную заглушку в отверстие и прижмите ее к обшивке. Закрепите его на сайдинге четырьмя полуторадюймовыми винтами из нержавеющей стали.

Шаг 10. Подсоединение проводов

Фото Keller & Keller Photography

Из ванной открутите и снимите двигатель вентилятора с корпуса вентилятора. Сохраните винты.
Затем отвинтите встроенную розетку изнутри корпуса, чтобы получить доступ к ее проводке. Опять же, сохраните винты.
Используйте проволочные гайки, чтобы соединить провода того же цвета с проводами электрического кабеля, которые вы вставили в корпус на шаге 5: белый к белому, черный к черному.
Оберните оголенный медный провод под зеленым винтом заземления внутри корпуса и затяните винт.
Установите электрическую розетку на место и закрепите ее двумя винтами, ранее снятыми с нее.

Шаг 11. Прикрепите решетку

Фото Keller & Keller Photography

Поднимите двигатель вентилятора к потолку, затем вставьте его вилку в электрическую розетку внутри корпуса.
Закрепите двигатель на корпусе ранее снятыми с него винтами.
Держите пластиковую решетку вентилятора близко к потолку. Вставьте монтажные провода решетки в пазы внутри корпуса вентилятора.
Надавите на решетку так, чтобы она плотно прилегала к потолку.
Снова включите питание и проверьте вентилятор.

Совет: Если решетка не плотно прилегает к потолку, раздвиньте ее крепежные провода, чтобы создать большее натяжение.

Инструменты:

Инструменты и материалы
