Кабель ППГнг(А)-HF — 0,66/1 кВ

Кабель ППГнг(А)-HF — 0,66/1 кВ | расшифровка, характеристики и все сечения

ГОСТ 31996-2012
Коды ОКП:

3521222300 — ППГнг-HF на 0,66 кВ

3533712300 — ППГнг-HF на 1 кВ

Таблица сечений кабеля ППГнг(А)-HF — 0,66/1кВ (мм²)

ППГнг(А)-HF 1х1,5
ППГнг(А)-HF 1х2,5
ППГнг(А)-HF 1х4
ППГнг(А)-HF 1х6
ППГнг(А)-HF 1х10
ППГнг(А)-HF 1х16
ППГнг(А)-HF 1х25
ППГнг(А)-HF 1х35
ППГнг(А)-HF 1х50
ППГнг(А)-HF 1х70
ППГнг(А)-HF 1х95
ППГнг(А)-HF 1х120
ППГнг(А)-HF 1х150
ППГнг(А)-HF 1х185
ППГнг(А)-HF 1х240

ППГнг(А)-HF 2х1,5
ППГнг(А)-HF 2х2,5
ППГнг(А)-HF 2х4
ППГнг(А)-HF 2х6
ППГнг(А)-HF 2х10
ППГнг(А)-HF 2х16
ППГнг(А)-HF 2х25
ППГнг(А)-HF 2х35
ППГнг(А)-HF 2х50
ППГнг(А)-HF 2х70
ППГнг(А)-HF 2х95
ППГнг(А)-HF 2х120
ППГнг(А)-HF 2х150
ППГнг(А)-HF 2х185
ППГнг(А)-HF 2х240

ППГнг(А)-HF 3х1,5
ППГнг(А)-HF 3х2,5
ППГнг(А)-HF 3х4
ППГнг(А)-HF 3х6
ППГнг(А)-HF 3х10
ППГнг(А)-HF 3х16
ППГнг(А)-HF 3х25
ППГнг(А)-HF 3х35
ППГнг(А)-HF 3х50
ППГнг(А)-HF 3х70
ППГнг(А)-HF 3х95
ППГнг(А)-HF 3х120
ППГнг(А)-HF 3х150
ППГнг(А)-HF 3х185
ППГнг(А)-HF 3х240

ППГнг(А)-HF 3х2,5+1х1,5
ППГнг(А)-HF 3х4+1х2,5
ППГнг(А)-HF 3х6+1х4
ППГнг(А)-HF 3х10+1х6
ППГнг(А)-HF 3х16+1х10
ППГнг(А)-HF 3х25+1х16
ППГнг(А)-HF 3х35+1х16
ППГнг(А)-HF 3х50+1х25
ППГнг(А)-HF 3х70+1х25
ППГнг(А)-HF 3х95+1х50
ППГнг(А)-HF 3х120+1х70
ППГнг(А)-HF 3х150+1х70
ППГнг(А)-HF 3х185+1х95
ППГнг(А)-HF 3х240+1х120
ППГнг(А)-HF 4х1,5

ППГнг(А)-HF 4х2,5
ППГнг(А)-HF 4х4
ППГнг(А)-HF 4х6
ППГнг(А)-HF 4х10
ППГнг(А)-HF 4х16
ППГнг(А)-HF 4х25
ППГнг(А)-HF 4х35
ППГнг(А)-HF 4х50
ППГнг(А)-HF 4х70
ППГнг(А)-HF 4х95
ППГнг(А)-HF 4х120
ППГнг(А)-HF 4х150
ППГнг(А)-HF 4х185
ППГнг(А)-HF 4х240
ППГнг(А)-HF 5х1,5

ППГнг(А)-HF 5х2,5
ППГнг(А)-HF 5х4
ППГнг(А)-HF 5х6
ППГнг(А)-HF 5х10
ППГнг(А)-HF 5х16
ППГнг(А)-HF 5х25
ППГнг(А)-HF 5х35
ППГнг(А)-HF 5х50
ППГнг(А)-HF 5х70
ППГнг(А)-HF 5х95
ППГнг(А)-HF 5х120
ППГнг(А)-HF 5х150
ППГнг(А)-HF 5х185
ППГнг(А)-HF 5х240

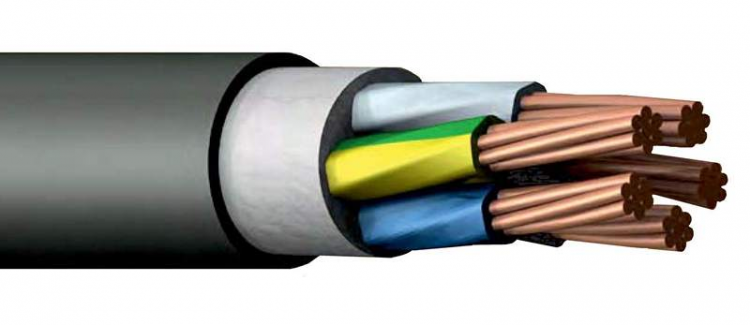

Конструкция кабеля ППГнг(А)-HF — 0,66/1кВ

1. Токопроводящая жила – медная однопроволочная и многопроволочная, класса 1 или 2 по ГОСТ 22483.

2. Изоляция – для кабелей марок из полимерной композиции, не содержащей галогенов.

3. Скрутка – изолированные жилы скручены в сердечник. Изолированные жилы многожильныx силовыx кабелей имеют отличительную расцветку. Изоляция нулевыx жил голубого (светло-синего цвета). Изоляция жил заземления имеет двуxцветную (зелено-желтую) расцветку. Изолированные жилы одножильныx кабелей могут быть любого цвета.

4. Наружная оболочка – из полимерной композиции, не содержащей галогенов.

Расшифровка кабеля ППГнг(А)-HF — 0,66/1кВ

Х1 Х2*Х3-Х4 Х5

Х1 — отсутствие буквы А в начале говорит о том, что кабель с медной жилой. П — изоляция жил из полимерной композиции, не содержащей галогенов. П — оболочка из полимерной композиции, не содержащей галогенов. НГ — не распространяет горения при групповой прокладке. Индекс HF означает что кабель не содержит галогенов Halogen Free.

Х2 — количество жил.

Х3 — площадь поперечного сечения жилы.

Х4 — рабочее напряжение.

Х5 — ГОСТ или ТУ.

Например: ППГнг-HF 3х4 — 0,66кВ Техническое Условие завода производителя.

Применение кабеля ППГнг(А)-HF — 0,66/1кВ

— Кабели предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц, в том числе для эксплуатации в системах АС класса 3Н по классификации ПН АЭ Г-1-011-97;

— Для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации;

— Не распространяют горение при групповой прокладке;

— Использованы материалы не содержащие галогенов.

Технические характеристики кабеля ППГнг(А)-HF — 0,66/1кВ

Вид климатического исполнения — В, категорий размещения 5 по ГОСТ 15150-69
Диапазон температур эксплуатации	от -50°С до +50°С
Относительная влажность воздуха при температуре до +35°С	до 98%
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже	-15°С
Минимальный радиус изгиб кабелей при прокладке:
— для кабелей с числом жил 2,3,5 и 7	10 наружныx диаметров
— для кабелей с числом жил 10 и 14	7,5 наружныx диаметров
Кабели не распространяют горение при групповой прокладке	по категории А.
Допустимая температура нагрева жил при эксплуатации:
— кабелей марок ППГнг(А)-FRHF, ППГЭнг(А)-FRHF	70°С
— кабелей марок ПвПГнг(А)-FRHF, ПвПГЭнг(А)-FRHF	90°С
Допустимая температура нагрева жил при токах короткого замыкания	не более 250 °С.
Продолжительность короткого замыкания не должна превышать	5 с
Огнестойкость кабелей	не менее 180 мин
Продолжительность короткого замыкания не должна превышать:
— для кабелей марок ППГнг(А)-FRHF, ППГЭнг(А)-FRHF	не более 90 °С
— для кабелей марок ПвПГнг(А)-FRHF, ПвПГЭнг(А)-FRHF	не более 130 °С
Предельная температура токопроводящиx жил кабелей по условиям не возгорания кабеля при коротком замыкании	не более 400 °С
Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на:	40 %
Количество выделяемых газов галогенных кислот в пересчете на HCI, мг/г, не более	5
Показатель pH, не менее	4. 3
Срок службы кабелей	30 лет
Гарантийный срок эксплуатации	5 лет

Авторизация
Регистрация
Забыли пароль?

Кабель ППГнг(А)-HF — характеристики и назначение – Кабельная продукция от торгового дома «Энергокабель» – Кабель оптом по низким ценам

Наша компания поставляет клиентам кабели ППГнг(А)-HF. Клиентам гарантируется соответствие продукции ГОСТ. Характеристики кабеля полностью соответствуют заявленным. Свяжитесь с нами, чтобы получить консультации по выбору конкретной разновидности товара и узнать о ней больше.

Характеристики ППГнг(А)-HF позволяют использовать такой кабель, чтобы распределять электроэнергию в различных стационарных установках. Элемент используется при номинальном переменном напряжении. Значение такого напряжения составляет 0,66 и 1 кВ. Применение возможно при напряжении частотой до 50 Гц.

Обратите внимание, что эксплуатация возможна в системах АС вне гермозоны.

Если вы собираетесь использовать такого рода кабель, нужно обратить внимание на соответствие условий. В частности кабель используется в электросетях с переменным напряжением в том случае, если нейтраль изолирована или заземлена. При использовании в таких сетях, стоит учитывать, что продолжительность работы в режиме однофазного короткого замыкания на землю не должна превышать отметки в 8 часов. При этом определена и продолжительность функционирования кабеля в режиме короткого замыкания на землю на протяжении года. В совокупности время не должно превышать 125 часов.

Сам кабель достаточно универсален. Он может прокладываться на разноуровневых трассах, подойдет для применения на вертикальных участках. Рассматриваемая модель может прокладываться как в кабельных сооружениях, так и внутри помещения. Важно, чтобы в области прокладки не было опасности случайного механического повреждения оболочки.

Вариант подойдет для электроприборов в офисах, детских садах, больницах и других учреждениях. Также часто используется такой вариант продукции в оборудовании спортивных сооружений и мест, где проводятся массовые мероприятия.

Класс пожаробезопасности кабелей полностью соответствует ГОСТ 31565-2012.

Особенности строения кабеля

В основе кабеля находится тонкопроводная жила. Она изготавливается из меди и соответствует ГОСТ 22483. Жилы изолированы и скручены в сердечник. Количество жил может отличаться.

Изоляция в кабеле изготавливается из полимерной композиции. Важная особенность заключается в том, что в составе изоляции не содержится галогенов. Из тех же материалов создается внутренняя и наружная оболочка, что помогает защитить кабель от внешнего негативного воздействия.

ГОСТ ППГнг(А)-HF определяет как кабель, который не распространяет горение. Это говорит о том, что он дополнительно повышает пожаробезопасность в помещении и в случае непредвиденной ситуации гарантирует безопасность.

Расшифровка

При выборе силового кабеля, специалистам бывает достаточно просто обратить внимание на его буквенное обозначение чтобы понять, какие особенности нужно учитывать в работе с такого рода товаром.

Расшифровка ППГнг(А)-HF выглядит следующим образом:

Если вы хотите подобрать нужный диаметр ППГнг(А)-HF, обратитесь в нашу компанию. Мы поставляем клиентам товар, соответствующий ГОСТ и дополнительно проверенный. Такой кабель выдерживает длительное функционирование и подходит для активного использования в выбранной вами области. Мы всегда готовы ответить на ваши вопросы. Свяжитесь с нами по телефонам, указанным на сайте и вы получите консультацию специалиста. Реальные технические характеристики ППГнг(А)-HF полностью соответствуют заявленным.
