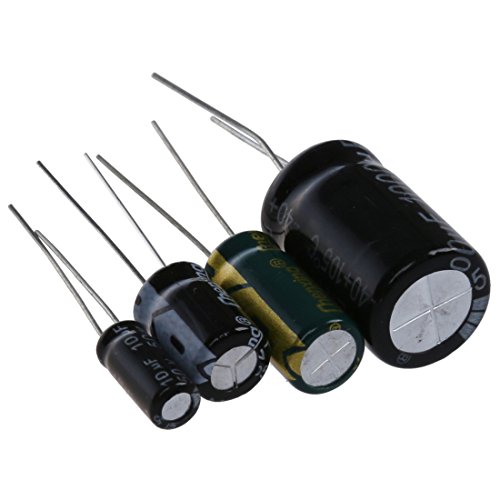

Электролитические конденсаторы обладают большой емкостью. Они используются в основном в цепях питания, где требуется фильтрация напряжения от помех.

Содержание

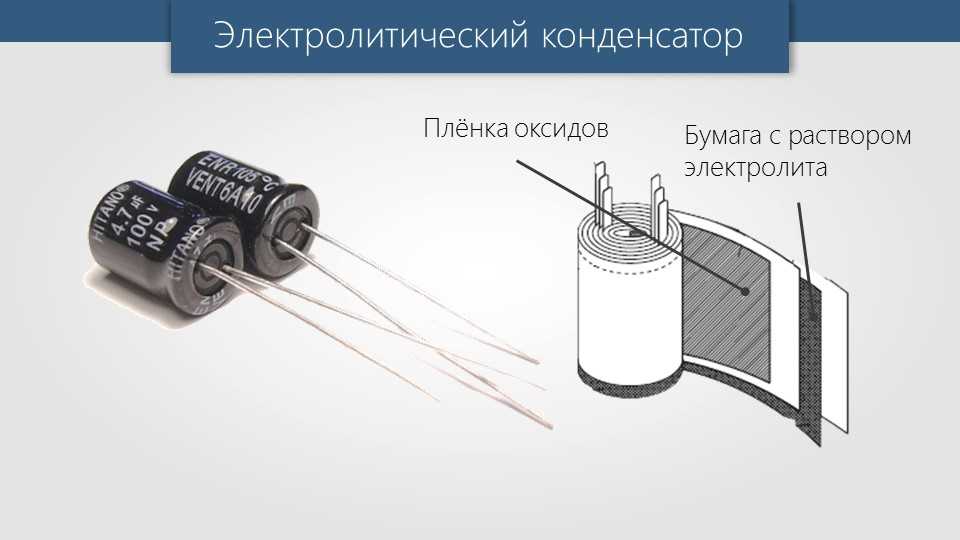

Их чего состоят

Больших емкостей можно добиться только с помощью химических источников.

Электролитические конденсаторы очень близки к химическим источникам тока. У них, как и у аккумуляторов, есть катод, анод и электролит. А также те же самые недостатки, что и у аккумуляторов.

Поэтому, такие конденсаторы и называются электролитическими. Среди радиолюбителей и электронщиков они сокращенно называются электролитами.

По составу электролита они бывают: жидкого и сухого типа. Еще есть оксидно-полупроводниковые, а также оксидно-металлические.

Обозначаются на принципиальных схемах также, как и обычный, но только с указанием полярности в виде знака +.

Характеристики электролитического конденсатора

К характеристикам можно отнести емкость и рабочее напряжение. Они указаны на корпусе.

Маркировки у электролитов по сути нет, основана информация указывается на корпусе. Микрофарады обозначаются µF, а рабочее напряжение в V.

А вообще, есть еще понятие ESR.

Рабочее напряжение ни в коем случае нельзя превышать.

Преимущества и недостатки

Преимущества электролитических конденсаторов:

• Большая емкость;
• Компактность.

Недостатки:

• Со временем электролит высыхает, теряется емкость;
• Работает только на низких частотах;
• Ограничения по эксплуатационным условиям и риск вздутия/взрыва.

Разберём подробнее преимущества и недостатки электролитов.

Большая емкость

Электролитические конденсаторы обладают большой емкостью, и это их отличительная и самая главная особенность среди остальных конденсаторов.

Емкость обозначается в микрофарадах (мкФ), поскольку электролиты с меньшими значениями не выпускают.

Они обычно выпускаются от нескольких мкФ, до нескольких Ф (1 000 000 мкФ).

Компактность

Благодаря использованию химии, конденсаторы большой емкости намного компактнее, чем если бы их делали керамическими или пленочными.

Емкость конденсатора можно увеличить только за счет его обкладок, диэлектрика и геометрии. Поэтому электролиты лидируют по соотношению емкость/габариты.

Ионисторы

Разновидность электролитических конденсаторов — это ионисторы. Они обладают большей емкостью (например, 3000 Ф), и работают в основном как резервный или автономный низковольтный источник питания схемы. А также поддерживает схему в спящем режиме без другого источника. Их кстати в большей степени можно отнести к аккумуляторам.

Высыхание электролита

Основная проблема таких конденсаторов – это высыхание электролита. Обычно такая проблема проявляется из-за того, что техникой долго не пользуются или нарушаются условия эксплуатации (перегрев корпуса). Из-за этого электролит начинает высыхать, поэтому происходит потеря емкости.

Можно восстановить емкость конденсатора путем разбавления засохшего электролита дистиллированной водой (как аккумулятор), но это не выгодно. Лучше и надежнее всего заменить старый на новый, аналогичный по параметрам.

Работа на низких частотах

Это скорее особенность, чем недостаток. Большие емкости — это высокое реактивное сопротивление для высоких частот.

Поэтому, такие конденсаторы используются в низкочастотных цепях. Например, в блоках питания в качестве фильтров и сглаживания пульсаций.

Когда конденсатор вздувается и взрывается

Всегда еобходимо соблюдать полярность подключения.

Конденсаторы, как и аккумуляторы, могут вздуваться и взрываться. Иногда это происходит из-за неправильного включения или перегрева.

Если вы подключите минус источника к плюсу конденсатора и плюс источника к минусу конденсатора, то сразу же начнется вскипание электролита. Такой эффект возникает из-за обратной химической реакции. Конденсатор может взорваться.

В старых конденсаторах типа К-50 корпус монолитный, и он взрывался громко и достаточно разрушительно.

В современных электролитах на корпусе есть небольшой надрез, который в случае вскипания электролита позволяет горячему пару выйти наружу.

Иногда они просто вдуваются без нарушения герметизации, а бывают и такие случаи, когда конденсатор полностью теряет герметичность.

Тем не менее, надрез на корпусе значительно уменьшил взрывы, поэтому конденсаторы теперь чаще вздуваются, а не взрываются.

На корпусах современных конденсаторов вертикальной чертой указывается минусовой контакт.

Внимательно устанавливайте и записывайте прежнее положение, ибо многие производители ставят свои обозначения.

Например, среди радиолюбителей обычно минусовые контакты рисуют в виде квадрата.

А производители печатных плат наоборот, рисуют квадратные контактные площадки под плюс конденсатора. И то, так делают не все.

Так как есть такая путаница среди и радиолюбителей и производителей, всегда обращайте на то. где указан плюсовой контакт. И записывайте прежнее положение детали, иначе это чревато взрывом.

Характерные признаки неисправности электролитов

К таким признакам можно отнести:

• Устройство не включается. Блок питания уходит в защиту или не запускается;
• Устройство включается, но сразу же выключается. Емкость конденсаторов высохла или потеряла свое прежнее значение, поэтому блок питания уходит в защиту;
• Перед неисправностью был писк в блоке питания. Обычно это означает, что конденсатор потерял герметичность и электролит начинает вытекать;
• Нет регулировки яркости в мониторе. Отсутствие нужной емкости приводит к нарушению работы всего устройства. Емкость в данном случае делает функцию настройки;
• Перед неисправностью был взрыв и неприятный запах. Неприятный запах – это электролит;
• Устройство включается через раз. Это значит, что есть большая вероятность протечки фильтра питания.

Внешние признаки неисправности электролитических конденсаторов:

• Вздутие корпуса;
• Повреждение корпуса:
• Наличие электролита под корпусом;
• Вздутие со стороны контактов (внизу корпуса, обычно еле заметно).

Также высокочастотные пульсации вредят электролитам. Поэтому чаще всего они выходят из строя в блоках питания, поскольку именно там много пульсаций.

Правила работы с электролитами

Внимание! Перед тем, как прикоснуться к плате неисправного источника, убедитесь, что емкости разряжены. Даже если неисправен преобразователь, а не электролит, то конденсаторы могут быть заряжены. Им попросту некуда девать свой заряд. Поэтому первым делом аккуратно и не касаясь щупом мультиметра, измерьте емкости с высоким напряжением. Если они заряжены, разрядите их с помощью лампочки.

Как менять старый на новый

Среди электронщиков есть два мнения. Первое это то, что менять нужно неисправный старый конденсатор менять на такой же старый. Это объясняется тем, что вся работы схемы «привыкла» к старому конденсатору.

Но технически правильно и обоснованное мнение – это то, что нужно ставить только новый и только подходящий по параметрам конденсатор. Нет никакого привыкания схемы. Да, многие компоненты устарели и не могут работать как прежде, но у конденсатора по сути нет ничего того, что кардинально влияло бы на ухудшение работоспособности всех схемы. Устройство наоборот, будет работать лучше.

Меняйте старые конденсаторы на новые, максимально близкие по параметрам. Например, емкость можно взять чуть больше, если речь идет о блоке питания. А если это цепь настройки, то увеличив или уменьшив емкость, так можно повлиять на весь режим работы схемы. Нужно действовать по ситуации.

Ставить конденсатор с меньшими рабочим напряжением, чем в схеме, категорически нельзя. Он начнет нагреваться и взорвется. Да, многие разработчики считают с запасом, но лучше не рисковать.

Также не стоит забывать о таком параметре, как ESR (эквивалентное последовательное сопротивление).

Post Views:
1 273

Чему не учат о конденсаторах

В инженерной деятельности мы часто применяем сотни эмпирических правил для упрощения тех аспектов, над которыми работаем.

Если бы мы запускали квантово-физическое моделирование всякий раз, когда необходимо поморгать светодиодом, мы бы никогда ничего не добились. Тем не менее, многие из этих правил были сформулированы в прошлом, когда индустрия электроники радикально отличалась от нынешней.

Сегодня мы собираемся забыть, чему нас учили о том, что такое конденсатор. Кроме того, мы рассмотрим, как использовать конденсаторы с учетом современной электроники.

Чем конденсатор больше не является

Одно из общераспространенных мнений состоит в том, что основная роль конденсатора заключается в хранении заряда, подобно тому, как ведро с водой наполняется одной чашкой и в то же время опустошается другой.

Если вы когда-либо вступали в дискуссию “протекает ли ток через конденсатор” и уходили больше в политику, чем в физику, вы знаете, что типовые аналогии не имеют особого смысла, когда речь идет о переменном токе. Конденсатор – это просто два проводника, разделенных диэлектриком, и нигде в основных физических объяснениях его свойств вы не найдете объяснения того, что с этим делать.

Хранение энергии – это лишь одно из множества применений конденсатора, таких как фильтрация, формирование и инвертирование электрических сигналов и импедансов. Мы привыкли думать, что это основное применение конденсатора, поскольку это было его первым применением на заре электричества постоянного тока и электроскопа Уильяма Гилберта, изобретенного в XV веке.

Назначение конденсатора

Такие термины, как развязывающий и байпасный (шунтирующий) конденсатор, часто используются как синонимы – я сам совершал эту ошибку бесчисленное количество раз.

Это приводит к большой путанице, поскольку для разных целей часто требуются конденсаторы с разными электрическими и физическими параметрами, такими как форм-фактор, номинальное напряжение, ESR (эквивалентное последовательное сопротивление), ESL (эквивалентная последовательная индуктивность) и профиль собственного резонанса.

Конденсаторы называют по-разному не только исходя из технологии, по которой они созданы (керамический, электролитический), но и их назначения.

В следующих разделах рассмотрено несколько из наиболее распространенных назначений конденсаторов.

Рис. 1. Конденсаторы на современной плате. Если присмотреться, вы заметите различные типы конденсаторов, используемые в цепях разного назначения. Изображение от Michael Dziedzic

Байпасный конденсатор

Назначением байпасного конденсатора является передача радиочастотной энергии (переменного тока достаточно высокой частоты) от одной части платы к другой. Соответственно, о хранении заряда речи не идет вообще. Байпасный конденсатор предназначен для проведения, а не для хранения.

Для этого необходим тщательный подбор конденсатора с минимально возможным импедансом на нужных частотах. Этого можно достичь максимально близким соответствием собственной резонансной частоты конденсатора и частоты сигнала.

Собственная резонансная частота – это частота, на которой резонирует емкость и паразитная индуктивность и на которой конденсатор имеет наименьшее возможное сопротивление. Математически емкость и индуктивность как будто пропадают и остается только эквивалентное последовательное сопротивление.

Для частот выше собственной резонансной частоты конденсатор начинает всё меньше работать как конденсатор и всё больше – как индуктивность.

Рис. 2. Зависимость импеданса от частоты для различных конденсаторов. Изображение от Elcap, Jens Both

На что следует обращать внимание

Одна из наиболее распространенных ошибок, которые допускаются при использовании байпасных конденсаторов для контроля электромагнитного излучения (особенно при шунтировании экранов земли), заключается в том, что их размещение ограничивается только источником шума, который нужно устранить.

Для постоянного тока это имело бы смысл – закоротить сигнал максимально близко к источнику, чтобы получить как можно более низкие его значения, минимизировать сопротивление (импеданс) между коротким замыканием (конденсатором) и источником.

Для переменного тока и особенно для радиочастотного диапазона, из-за волновой природы электрических сигналов быстрое увеличение импеданса между областью рядом с источником шума и остальной частью заземляющего слоя может быть источником отражений, т.е. энергии, отраженной из-за несоответствия импедансов. Опять же, это противоречит традиционному описанию “энергии, отраженной из-за рассогласования линий”, которое верно лишь отчасти.

При использовании байпасных конденсаторов нужно попытаться снизить импеданс экранов питания и земли, распределив конденсаторы по плате. В зависимости от используемой частоты, структуры слоев и диэлектрического материала платы, могут понадобиться конденсаторы в диапазоне от пикофарад до нанофарад

Развязывающий конденсатор

У линейных регуляторов, таких как широко используемый 7805, есть внутренний контур обратной связи, который сравнивает выходное и опорное напряжение и соответствующим образом регулирует ток для поддержания стабильного выходного сигнала.

Теоретически линейные регуляторы можно использовать без внешнего конденсатора – по крайней мере, если мы игнорируем любые проблемы, связанные с автоколебаниями. Чтобы получить стабильный выходной сигнал, требуемый ток должен изменяться с достаточно медленной скоростью нарастания, чтобы линейный регулятор мог успевать за ним. Учитывая, что большинство из них построено на технологии BJT начала 80-х годов, эти скорости нарастания совсем не высокие.

Рис. 3. Пример внутренней схемы типового линейного регулятора, подобного 7805

Аналогичным образом, импульсные преобразователи DC-DC имеют основную частоту переключения и не могут регулировать выходной сигнал быстрее этой частоты.

Многие современные цифровые устройства генерируют переходные процессы тока с частотными составляющими в сотни мегагерц, что намного больше, чем может обеспечить любой регулятор (если мы не говорим об экзотических драйверах лазерных диодов).

Развязывающие конденсаторы работают на границе между стабильным напряжением, регулируемым схемой источника питания постоянного тока, и потреблением прерывистого тока современными цифровыми устройствами.

Даже небольшой импеданс между источником питания и устройством быстро приведет к выходу напряжения питания за пределы допустимого диапазона при возникновении пика тока.

Развязывающие конденсаторы действуют как временные локализованные накопители энергии, что уменьшает импеданс источника для значений в диапазоне между нескольких мегагерц и нескольких сотен мегагерц.

Для частот выше сотен мегагерц большинство SMD-конденсаторов имеют высокий импеданс и являются неэффективными. Вместо этого необходимо использовать такие методы, как скрытая емкость (buried capacitance) в стеке слоев.

На что следует обращать внимание

Развязывающие конденсаторы полезны только в относительно узком частотном диапазоне, в основном из-за ограничений, связанных с их паразитными свойствами.

Главный параметр, на который следует обратить внимание – это, опять же, собственная резонансная частота. Разделительные конденсаторы эффективны только на частотах ниже их собственной резонансной частоты.

При выборе конденсатора часто бывает полезно придерживаться следующих эмпирических правил:

• От постоянного тока до килогерц – конденсатор не требуется, источник питания может работать сам по себе.
• От килогерц до мегагерц – электролитические конденсаторы высоких номиналов полезны для более низкого диапазона частот, но их высокое последовательное сопротивление ограничивает их работу из-за низкой резонансной частоты. В диапазоне МГц многие электролитические конденсаторы уже являются сильно индуктивными.
• От мегагерц до 200 МГц – керамические конденсаторы, в зависимости от диэлектрика, размера корпуса и технологии изготовления, обычно подходят для этого диапазона.
• Свыше 200 Мгц – керамические конденсаторы становятся неэффективными. В этих случаях, будет лучше использовать вместо них скрытую емкость.

Сглаживающий конденсатор

Сглаживающие конденсаторы используются для поддержания стабильного напряжения во время недостающих циклов линии питания и поддержки пикового тока. Для этого нужны конденсаторы высокой емкости, и поэтому они обычно являются электролитическими.

Их можно считать маленькими источниками бесперебойного питания.

Чему не учат о керамических конденсаторах

Керамические конденсаторы, несомненно, являются фундаментальными пассивными компонентами в современной электронной промышленности, и их удельная емкость увеличивается со скоростью, сравнимой с плотностью транзисторов в кремнии, что делает доступными многие современные конструкции с высокой плотностью.

Они действительно являются чудом техники, но у них также есть несколько особенностей, о которых нужно знать.

Чем меньше, тем лучше

Керамика – замечательный, но хрупкий материал. Керамические конденсаторы могут треснуть из-за изгиба печатной платы, например, при сборке больших плат (или панелей), неправильном разделении плат скрайбированием или неправильном обращении во время транспортировки.

Растрескивание при изгибе – опасное явление, поскольку если конденсатор используется в силовых устройствах с высокими токами, он зачастую может выйти из строя и вызвать возгорание.

Вопреки распространенному мнению, конденсатор меньшего размера имеет превосходные электрические и механические характеристики. Они с меньшей вероятностью треснут, и они имеют более высокую собственную резонансную частоту.

Если вашему продукту требуется высокая надежность при механических нагрузках, есть несколько методов, которые вы можете использовать для уменьшения соответствующих отказов:

• Не размещайте конденсаторы длинной стороной в том же направлении, в котором изгибается плата.
• Используйте конденсаторы минимально возможного размера, например 0402.
• Используйте конденсаторы типа “soft-terminated”, которые не замыкаются под нагрузкой, и/или керамические конденсаторы X2/Y2.
• Размещайте трассировку вокруг конденсаторов для снятия механического напряжения.
• Если вы выбрали конденсаторы, которые размыкаются, всегда используйте параллельно как минимум два из них, чтобы ваша схема могла иметь достаточную емкость для нормальной работы при выходе из строя одного из них.

Типы диэлектриков

C0G, X7R… У диэлектриков странные названия и набор самых разных свойств. Далее представлены их характеристики и случаи, когда их использовать лучше всего:

• C0G/NP0 – самые модные керамические конденсаторы на рынке. Обычно они доступны в диапазоне от 1 пФ до 100 нФ и имеют допуск 5%. NP0 означает “положительный-отрицательный-ноль”, для формы графика ТКЕ конденсатора, которая выглядит плоской во всем диапазоне температур. Именно их следует использовать, когда требуются точные значения и стабильность.
• X7R – современная рабочая лошадка. Они имеют отличные коэффициенты напряжения и температуры и популярны в диапазоне от 100 пФ до 22 мкФ. Они наиболее широко используются для развязки и имеют широкий диапазон температур от -55°C до 125°C.
• X5R – аналогичен X7R, но рассчитан на 85°C вместо 125°C.
• Y5V – может достигать чрезвычайно высокого значения емкости, но при низких отклонениях от номинального напряжения и температуры (допускается потеря до 82% емкости).
• Z5U – аналогично Y5V, конденсаторы Z5U имеют плохие характеристики по напряжению и температуре и стоят очень дешево. Допускается использование только до -10°C и применяются только для развязки в недорогом бытовом оборудовании.

На что следует обращать внимание

Использование конденсаторов с разными диэлектриками может привести к неожиданным результатам.

Например, конденсаторы Z5U очень дешевы и используют диэлектрик из титаната бария. Этот материал имеет высокую диэлектрическую постоянную, что обеспечивает отличное отношение емкости к объему, а также собственную резонансную частоту, обычно от 1 до 20 МГц.

Конденсаторы NP0 лучше работает на частотах выше 10 МГц, так почему бы не использовать их вместе для работы в более широком диапазоне частот?

К сожалению, когда конденсаторы Z5U и NP0 соединены параллельно, материал с более высокой диэлектрической проницаемостью снижает резонансную частоту NP0, и это сочетание приводит к худшим общим характеристикам, чем просто качественный Z5U.

Однако вопрос «почему» определенно выходит за рамки моей компетенции. Если вы понимаете это явление, пожалуйста, напишите мне.

Диэлектрические потери

Если вы закоротите выход заряженного конденсатора, то обнаружите, что полностью разряженный конденсатор сидит на скамейке и смотрит на вас печальными глазами. Однако это не всегда так. Почти все конденсаторы, за единственным заметным исключением вакуумных конденсаторов, сохраняют часть своего заряда после разрядки.

Это происходит потому, что случайно ориентированные молекулярные диполи со временем выравниваются электрическим полем, и их новая ориентация сохраняется даже в отсутствии этого поля.

Керамические конденсаторы могут удерживать до 0,6% заряженного напряжения для NP0 и до 2,5% для X7R.

Емкость, зависящая от напряжения

Конденсаторы Y5V могут терять до 82% своей емкости при номинальном напряжении, в то время как конденсаторы NP0 имеют практически горизонтальную характеристику.
Если у вас есть устройства, в которых нужно изменять выходное напряжение, например, с помощью настраиваемого источника напряжения, требуемого стандартом USB-PD, который Марк Харрис обсуждал в своей недавней статье, вы можете столкнуться с непредсказуемой работой схемы.

Инструменты проектирования в Altium Designer® включают в себя всё необходимое, чтобы идти в ногу с новыми технологиями. Поговорите с нами сегодня и узнайте, как мы можем улучшить ваш процесс проектирования.

Электролитический конденсатор — свойства, применение, значение емкости и полярность

В предыдущем посте мы обсуждали керамические конденсаторы. В этом посте речь пойдет об электролитическом конденсаторе, его различных свойствах, использовании, а также о том, как найти значение емкости и полярность клемм.

Знакомство с электролитическим конденсатором

Электролитический конденсатор назван так потому, что используемый в нем диэлектрик представляет собой электрохимически обработанную форму оксида. Электролитический конденсатор относится к категории поляризованных конденсаторов.

Как обсуждалось в предыдущем посте, термин « поляризованный » означает, что эти конденсаторы имеют положительный и отрицательный конец, и их следует подключать только таким образом. Неправильное подключение может привести к неисправности/неисправности/дефекту электролитических конденсаторов из-за разрыва очень тонкого диэлектрического слоя.

Свойства электролитического конденсатора

Различные свойства электролитического конденсатора:

Диэлектрическая проницаемость (K) электролитического конденсатора

Как и в случае с керамическим конденсатором, электролитический конденсатор также имеет высокую диэлектрическую проницаемость (K). Благодаря этому он предлагает высокие значения емкости при уменьшенных размерах.

Температурное ограничение электролитического конденсатора

Поскольку этот тип конденсатора содержит желеобразный электролит, его нельзя использовать при температуре ниже -40ºC (поскольку низкая температура может привести к замерзанию этого желе) и выше +105ºC (поскольку высокая температура может привести к испарению этого желе).

Примечание. Ранее я упоминал диапазон температур от -10ºC до +85ºC. Тем не менее, я изменил его, когда мой друг Гарри (инженер-электронщик с более чем 10-летним опытом работы) сообщил мне о текущих изменениях температурных характеристик этих конденсаторов.

Поляризация электролитического конденсатора

Эти конденсаторы поляризованы. Они должны быть подключены таким образом, чтобы электролит всегда был отрицательным электродом. При таком подключении через конденсатор будет протекать небольшой ток.

Однако, если их подключить наоборот, то это приведет к протеканию большого тока, который, в свою очередь, может необратимо повредить конденсатор.

Стоимость электролитического конденсатора

У них очень низкая стоимость производства.

Наличие размеров

Они доступны в различных размерах, от огромных до меньших в зависимости от требований. Вот почему, как и в случае с керамическими конденсаторами, место для установки не является проблемой.

Надежность

Они достаточно надежны и являются одними из наиболее часто используемых конденсаторов в семействе конденсаторов. Они также обладают высокой толерантностью.

Диапазон емкости электролитического конденсатора

Как правило, они доступны с большими значениями емкости в диапазоне от 01 мкФ до нескольких фарад.

Номинальное напряжение электролитического конденсатора

Они имеют очень низкое номинальное напряжение. На самом деле это один из недостатков электролитических конденсаторов.

Использование электролитических конденсаторов

Они часто используются для цепей с низкими частотами. Их можно использовать для: –

• Уменьшения колебаний напряжения в фильтрующих устройствах.
• Сглаживание ввода и вывода в фильтр.
• Фильтрация помех или развязка в источниках питания.
• Связь сигналов между каскадами усилителя.
• Сохранение энергии в маломощных приложениях.
• Для обеспечения временных задержек между двумя функциями в цепи.

Как найти значение емкости и полярность электролитических конденсаторов

Значение емкости и полярность электролитического конденсатора можно определить следующим образом: –

Значение емкости

Значение емкости (а также рабочее напряжение) четко написано на этих конденсаторах. В этом нет никакого декодирования.

Полярность

Отрицательный конец обозначается знаком минус (-). Другой конец, который не отмечен, будет положительным концом.

Если отрицательный конец не отмечен знаком минус (-), то его также можно определить по тонкой полосе нечетного цвета над ним.

В случае, если оба не доступны, вы все равно можете определить это, увидев длину обоих выводов этих конденсаторов. Длина отрицательного вывода всегда меньше длины положительного конца во время изготовления для его идентификации.

  Читайте также: -
  Типы конденсаторов
Как читать значения цветовой маркировки конденсатора — расчетные и идентификационные коды


Электролитический конденсатор – использование, особенности, преимущества и недостатки

Конденсатор, в котором правильно используется другой электролит для достижения большей емкости, чем в конденсаторе другой формы, известен как электролитический конденсатор. Это жидкое вещество с очень влиятельной смесью анионных субатомных частиц. Обычно электролитическими конденсаторами называют три различных типа конденсаторов. Они следующие:

• Алюминиевый электролитический конденсатор

• Танталовый электролитический конденсатор

• Ниобиевый электролитический конденсатор

Особый тип электролитического конденсатора, способный накапливать электрический заряд на сотни и тысячи фарад, называется суперконденсатором. Их часто называют двухслойными электролитическими конденсаторами.

Использование электролитического конденсатора

• Все конденсаторы под электролитическим конденсатором нейтрализованы. То есть напряжение анода всегда выше, чем напряжение катода. Из-за способности накапливать большой электрический заряд они в основном используются для передачи сигналов нижних частот. В электроснабжении они глубоко реализованы для фильтрации шума или развязки.

• Иногда они используются для сглаживания ввода и вывода. Они используются в качестве фильтра низких частот, если сигнал является постоянным со слабой составляющей переменного тока.

• Электролитические конденсаторы в основном используются в качестве фильтров в громкоговорителях. Это направлено на снижение вибрации усилителя. Вибрация первого — это электрический звук частотой 50 Гц 60 Гц, исходящий от сети. Это было бы слышно, если бы его расширили.

Особенности электролитического конденсатора

Рассмотрим некоторые характеристики электролитического конденсатора:

Накопление емкости

Электрические характеристики его в основном зависят от используемого электролита и анода. Способность накапливать электрический заряд электролитических конденсаторов, иметь огромный запас прочности 20% и накапливаться с минимальной скоростью с течением времени. Для этого реализован алюминиевый конденсатор. Чья очень маленькая емкость составляет 47 мкФ, можно ожидать, что она будет иметь значение от 37,6 мкФ до 56,4 мкФ.

Танталовые конденсаторы также способны выдерживать высокое напряжение, но их максимальное рабочее напряжение находится в нижней части. Поэтому они не могут заменить алюминиевые конденсаторы.

Емкость хранения электрического заряда, ценность и ограничения

Электролит и анод в основном определяются как электрические характеристики устройства. Результаты и способность накапливать электрические заряды зависят от температуры и частоты. Конденсатор с содержанием нетвердых электролитов показывает огромную емкость по температуре и частоте, чем конденсатор с содержанием твердых электролитов. Основной единицей измерения электрической аккумулирующей способности электролитического конденсатора является микрофарад. Значение емкости, которое производители указывают в технических описаниях, известно как номинальная емкость или номинальная емкость. Если значение электрической емкости устройства измеряется на частоте 1 кГц, это будет 10-процентный вычет 100/110 Гц. Температура там будет 200 С.

Допустимое отклонение емкости можно определить как процент допустимого отклонения измеренной емкости от номинального значения. Некоторые конденсаторы очень просты в использовании в соответствии с их сроком службы. Их значения указаны ниже:

• Для серии E3 измеренная емкость и допуск емкости составляют ±20%, буквенный код «M».

• В серии E6 измеренная емкость и допуск составляют ±20%, буквенный код «M».

• Для серии E12 расчетная емкость и допуск составляют ±10%, буквенный код «К».

Преимущества и недостатки электролитических конденсаторов

• Большинство уровней емкости хранения электронных конденсаторов были получены из слоя газа на одной пластине.

  Применение электролитический конденсатор: Электролитические конденсаторы: особенности применения
