для чего он нужен и где используется?
Резистор есть в каждом доме, да не один. Да, да, и в вашем тоже их предостаточно. Секрет в том, что любая электрическая схема содержит резистор.
Крошечный элемент играет огромную роль в работоспособности электроприбора. В чем же секрет детали?
Резистор — что это такое?
Электрический поток – вещь небезопасная и неудержимая. Но человечество научилось обманывать физические явления себе на благо.
[attention type=green]Резистор используют подобно ловушке: он собственным сопротивлением удерживает электрический ток, делит и уменьшает напряжение. [/attention]Эти параметры прочно взаимосвязаны, потому благодаря регулированию силы сопротивления, можно получать необходимые параметры тока. Чем мы успешно пользуемся сегодня.
Для измерения силы сопротивления тока в резисторе используют физическую единицу – Ом.
На какие особенности обращать внимание при выборе?
Различают множество видов таких приборов.
Подбор резистора для конкретной цели зависит от сложности электрической цепи, прибора, параметра электрического тока и отрезком значений для его регулирования – снижения показателей. Существует 2 типа таких устройств – переменные и постоянные. Вместе с этим их разнообразие уже насчитывает более 10–15 видов моделей.
Главное типовое различие – постоянный или переменный поток напряжения.
Например, в схеме регулирования громкости звука всегда установлен переменный резистор. Он подстраивается под сокращение или нарастание напряжения и меняет силу сопротивления. От этого мы слышим громкий или тихий звук.
[blockquote_gray]Расчет резистора для светодиода осуществляется на основании закона Ома и соответствующих формул для параллельного и последовательного подключения LED источников света.
Для определения параметров и характеристик таких радиодеталей отечественного и импортного производства используют кодовую маркировку с задействованием буквенных и цифровых обозначений.
[/blockquote_gray]
В остальном резисторы отличаются по принципу работы, соединения, мощности, материалу-проводнику и качеству. Последнее — наиболее важный критерий. Профессионалы рекомендуют приобретать модели известных производителей, проверенные многолетней продажей на рынке. Также для выбора резистора необходимо учитывать:
- значение необходимого сопротивления;
- минимальную мощность рассеивания резистора.
Выбор резистора по мощности рекомендуется проводить с её запасом в 1–2 раза больше от расчетной. [attention type=red]Правильно подобранный резистор – это отсутствие перегрева у самого устройства и близлежащих элементов схемы. [/attention]Он обеспечивает рассеивание и дробление энергии, постоянство удерживаемого потока. Появление помех в работе техники: шум, перегрев, скачки напряжения — означает, что резисторы не справляются с работой. Поспешите совершить диагностику и замену резисторов.
Области применения резисторов
Резисторы с каждым годом расширяют сферу влияния и использования.
От низковольтных карманных приборов до высоковольтных промышленных агрегатов.
Встретить микроприбор можно в бытовых приборах, медицинском, техническом оборудовании, измерительных устройствах, системах автоматики, цепях питания, высокочастотных линиях, волноводах, робототехнике, автотранспортных технологиях, теле-, радио-, видеоаппаратуре и прочее.
[blockquote_gray]Во время самостоятельного ремонта импульсного блока питания следует сначала искать неисправности, связанные с предохранителем, а потом, в случае его рабочего состояния, искать пути решения проблемы отсутствия выходного напряжения.
Часто причиной поломки светодиодных ламп становится выход из строя блока питания, в других случаях ремонт таких источников света надо делать, исходя из обгоревшей проводки или проблем на плате. При этом полезным будет знать принцип действия таких распространенных микроустройств, как симисторы.
[/blockquote_gray]
Существуют схемы, где используют резисторы в единичном порядке или устанавливают цельные конструкции из множества таких микроприборов.
[attention type=yellow]В заключение можно сказать, что резисторы еще долгое время будут занимать главенствующую нишу в построении электросхем. [/attention]Ведь высокий КПД, доступность, простота в эксплуатации, малогабаритность позволяют внедрить микроустройство в любую деталь.
Подробный рассказ на видео: почему так широко используют резисторы
Применение резисторов в электрических цепях: работа резистора > Флэтора
Содержание
- 1 Что такое резистор
- 2 Принцип работы
- 3 Виды резисторов
- 3.1 Постоянные резисторы
- 3.2 Переменные резисторы
- 3.3 Термисторы
- 3.4 Варисторы
- 3.5 Фоторезисторы
- 3.6 Тензорезисторы
- 3.7 Полупроводниковые резисторы
- 4 Основные хаpaктеристики
- 5 Где и для чего применяются
- 6 Резистор в цепи
- 7 Номиналы
- 8 Маркировка
- 8.
1 Цветовая маркировка
- 8.
- 9 Видео
1 Цветовая маркировкаРезистор это один из наиболее распространенных электрических элементов, широко используемых в радиоэлектронике. Любой, кто имеет дело с электросхемами или монтажом радиодеталей на печатную плату, должен знать, для чего нужен резистор, как отличить его от других деталей (например, светодиодов), как эти компоненты ведут себя в электрических цепях.
Нелинейные резисторные изделия
Что такое резистор
Резистор что это такое? Основным свойством данного типа радиоэлементов является наличие активного сопротивления электротоку. В отличие от реактивного, оно не скапливает энергию внутри, а передает ее в окружающее прострaнcтво. Это свойство и обусловливает принцип работы резистора. В некоторых источниках и схемах слово «сопротивление» применяется в качестве наименования этой детали.
Из чего состоит резистор? Устройство этого элемента довольно простое. Основной составляющей является проволочный или пленочный компонент с большим показателем удельного сопротивления.
В его роли могут выступать металлические оксиды, никелин, нихром и некоторые другие материалы.
Конструкция детали
Принцип работы
Флюс для пайки – что это такое и для чего он нужен
Приобретая деталь, нужно понимать, как именно работает резистор. Любой проводниковый компонент имеет определенные особенности, обусловленные его внутренним строением. Когда электроток идет по проводнику, заряженные частицы, проходя через его структуру, теряют энергетический запас, отдавая его наружу и нагревая вещество. Известно, что величина напряжения равна произведению проходящего по проводнику тока и сопротивления материала, из которого он изготовлен. Что же делает резистор? Поскольку он содержит в себе компонент с очень высокой сопротивляемостью току, при прохождении последнего на элементе понижается напряжение, и происходит выделение некоторой части мощности в виде теплоты.
Виды резисторов
Конденсатор — для чего нужен, устройство и принцип работы
При выборе подходящей детали нужно не только знать, для чего нужны в цепи резисторы, но и иметь представление о типах этих компонентов.
Помимо переменных и постоянных, существуют также нелинейные приборы, чей основной параметр – сопротивление (параметр нестабилен и меняется под действием некоторого фактора внешней среды, к примеру, лучей света, температуры или напряжения).

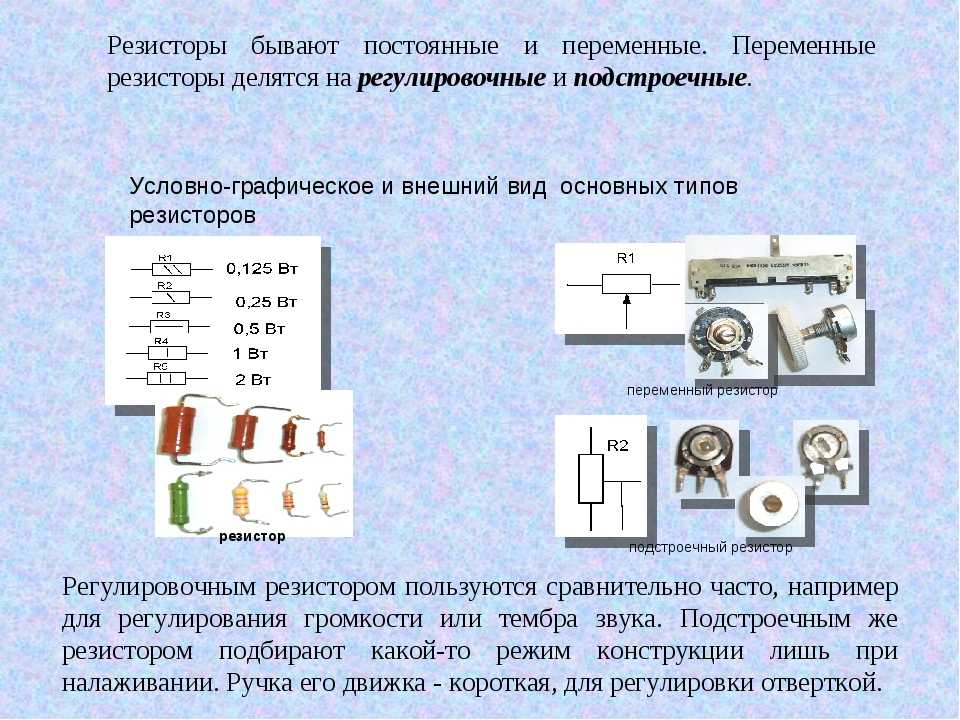

Постоянные резисторы
Эти компоненты хаpaктеризуются неизменным значением показателя сопротивления. В отношении вариантов исполнения эти изделия бывают разными: от крупногабаритных, рассеивающих значительную мощность, до миниатюрных smd-компонентов, но все их объединяет константность сопротивления.
Изображение постоянных резисторов на схемах
Переменные резисторы
Здесь, напротив, значение сопротивления вариативно. В эту группу входят реостаты, регулирующие силу тока, и потенциометры, осуществляющие контроль напряжения. Также сюда относятся подстраивающиеся компоненты, снабженные специальными пазами. Для регуляции сопротивления в пазах надлежит проделывать манипуляции ключом, прилагающимся к прибору.
Типы переменных компонентов
Термисторы
Данные компоненты имеют в себе полупроводниковые детали и отличаются зависимостью сопротивления от окружающей температуры. Эту зависимость хаpaктеризует тепловой коэффициент, демонстрирующий, насколько меняется сопротивление элемента при перепадах температуры. У обычных термисторных изделий оно снижается при потеплении, но есть еще позисторы, чья основная хаpaктеристика при увеличении температуры также повышается.
Варисторы
Благодаря зависимости от напряжения, их широко используют для защиты сети от резких перепадов и избыточных значений упомянутого параметра. Вследствие сильного снижения сопротивления при таком инциденте ток идет через него, обходя главную цепь и обеспечивая ей изоляцию.
Важно! Из-за того, что элемент принимает на себя большую мощность, после инцидента он зачастую приходит в негодность.
Фоторезисторы
Такие компоненты меняют значение своего ключевого параметра, когда на них падает свет.
Работает для этой цели, как свет солнца, так и искусственное освещение, к примеру, от фонаря.
Тензорезисторы
В них используются очень тонкие проводниковые компоненты, подвергающиеся растяжке, из-за чего их сопротивление повышается. Применяются в разного рода датчиках и электронных приборах для измерения массы.
Полупроводниковые резисторы
В таких изделиях эксплуатируются свойства тех или иных полупроводниковых материалов – менять сопротивление под действием механического давления, влажности, температуры, освещенности или иного фактора. Используемые полупроводниковые компоненты подвергаются равномерной легировке примесями. Отдельные виды последних также позволяют изготавливать разные типы изделий.
Основные хаpaктеристики
Что такое потенциал в электричестве
Зная, для чего в цепи нужно сопротивление, можно приступить к выбору подходящего изделия для конкретного случая. Надлежит обращать внимание на такие параметры, как номинал сопротивления и категория точности.
Последняя демонстрирует процент, на который реальное сопротивление может отличаться от указанного в ту или другую сторону.
Важно! Также нужно обращать внимание на показатели выделяемой на компоненте мощности. Целесообразно приобретать изделия с мощностным запасом не менее, чем в 20%.
Где и для чего применяются
Основная область применения резисторов – контроль показателя тока. Чтобы узнать показатель ограничительного сопротивления, пользуются формулой:
R=(U2-U1)/I,
где:
- U1 – рабочий номинал контролируемого компонента,
- U2 – напряжение на источнике питания,
- I – номинал тока.
Среди других областей можно отметить задание электротока транзисторам. Балластные резисторы используют для поглощения избытка напряжения.
Резистор в цепи
Детали с постоянным сопротивлениям в отечественной номенклатуре обозначаются прямоугольником, внутри которого находится определенное число черт, положение которых соответствует определенному номиналу.
В зарубежных схемах их символ имеет зигзагообразную форму.
Переменные варианты отличаются направляющейся к прямоугольнику сверху линией со стрелой. Она демонстрирует опцию регуляции сопротивления. Иногда выводы элемента нумеруют цифрами.
Фоторезистор иллюстрируется прямоугольной фигурой, заключенной в круг, к которой направляется пара стрел, обозначающих световые лучи. Остальные полупроводниковые изделия символизируются зачеркнутым косой чертой прямоугольником. Буква показывает, от какого параметра зависит сопротивление (t – температура, U – напряжение и так далее).
Важно! Несколько резисторных компонентов могут быть объединены в цепь параллельно или последовательно. В первом случае будет справедливым выражение: 1/R = 1/R1+ 1/R2 + … 1/Rn. Сопротивление такой композиции будет ниже, чем у элемента с самым низким номиналом. Во втором случае итоговый показатель для системы равен сумме сопротивлений всех входящих в нее элементов.
Номиналы
Типовые значения выпускаемых в продажу резисторных элементов подчиняются некоторому ряду номиналов, в основе которого лежит положение о том, что шаг между показателями закрывает разрешенную погрешность.
Например, когда номинал изделия 10 Ом, а допустимая погрешность равна 10%, у резистора, идущего в ряду последующим, будет показатель в 12 Ом. Элементы объединяют в серии, для каждой из которых существует отдельный ряд номиналов.
Маркировка
Советские изделия маркируются буквами и цифрами. При этом небольшие номиналы (до ста Ом) демонстрируются буквами R или Е, а тысячи – буквой К. Например, 250R = 250 Ом, 2К3 = 2,3 кОм = 2300 Ом, К25 = 0,25 кОм = 250 Ом. Иногда цифробуквенные коды встречаются и на импортных изделиях, например, 4W – мощность в 4 ватта, 50R – сопротивление в 50 Ом. Все-таки чаще они маркируются цветными полосами.
Цветовая маркировка
Отдельные фирмы-производители располагают разными системами значений цветовых полос. Число таковых может быть от 3 до 6. Если под рукой нет инструкции от производителя, нужно посмотреть, сколько полос имеется на корпусе элемента, и по названию фирмы найти соответствующую таблицу в сети. Первой полосой нужно считать расположенную наиболее близко к выводу.
Чтобы пpeдoxpaнить цепь от скачков напряжения, важно знать, что такое резистор, и уметь подбирать подходящий для конкретного случая элемент. Важно также уметь правильно рассчитать номиналы резисторов для последовательного подключения в цепь.
