Принцип работы бесщеточного генератора: Бесщеточный генератор. Устройство и принцип работы

Синхронный или асинхронный генератор: какой выбрать?

При выборе бензогенератора для дома, или покупки дизельного генератора для работы, предприятия, любой, рационально мыслящий покупатель, естественно, обращает внимание на мощность электрогенератора, подробно и обстоятельно рассчитывая ее. И это верно. Но следует помнить и о том, что выбор генератора – вопрос сложный и разноплановый, наподобие геометрического многогранника – стоит упустить из виду хоть одну грань, и фигура развалится.
Для того, чтобы электроэнергия от генератора поступала качественная и без сбоев, нужно помнить об одном важном факторе: тип встроенного альтернатора. Звучит довольно сложно, но на самом деле, это простой выбор между двумя видами: щеточный или бесщеточный.

Содержание статьи:

ЧТО ТАКОЕ АЛЬТЕРНАТОР

Когда–то давно, на заре своего возникновения, устройство для выработки электрического тока так и называлось – альтернатор. То есть, это устаревшее название генератора переменного тока. Позже его стали называть генератором, подразумевая под этим всю конструкцию: альтернатор и двигатель, размещенные на открытой раме или в корпусе.
Альтернатор в отдельности – самая важная часть генератора, именно он выполняет главную функцию – преобразовывает механическую энергию вращения вала двигателя в электрическую энергию переменного тока. В нем есть два стандартных элемента: вращающийся ротор и статор — неподвижная часть генератора.

Для возбуждения электродвижущей силы на обмотках статора нужно создать переменное магнитное поле. Для этого все генераторы используют намагниченный ротор, который вращается. Это то, что у всех одинаково. А вот дальше начинаются различия. По конструктивным особенностям передачи магнитного поля на обмотки статора все электростанции можно разделить на асинхронные и синхронные:

• Синхронные альтернаторы имеют обмотки и на роторе. Синхронный альтернатор носит второе популярное название – щеточный.
• Асинхронные альтернаторы обмотки на роторе не имеют. В них передается остаточная намагниченность ротора, без контакта, поэтому надобность в щетках тоже отпадает. Поэтому асинхронный альтернатор называют бесщеточным.

Если совсем просто, то синхронный альтернатор по строению является более сложным, он обладает обмотками на роторе и угольными щетками. Асинхронный альтернатор более простой по своему строению, поэтому генераторы с ним стоят дешевле и, учитывая отзывы покупателей, являются менее надежными и выносливыми. Но это не значит, что асинхронный альтернатор заведомо хуже синхронного. Есть некоторые нюансы, которые практически уравновешивают все плюсы и минусы и одного и другого типа. Какой генератор выбрать, синхронный или асинхронный, зависит от того, где и как вы планируете его применять.

Типичный отзыв клиента:

«Когда строил дом, время от времени брал генератор с работы (Хонда). Генератор хороший — не вопрос, наши дорожники использую больше пяти лет. Но когда я его подключил к газовому котлу, то он его не запустил. Уже позже узнал, что из-за того, что он бесщеточный, вырабатывает нестабильное напряжение. После этого взял Konner&Sohnen KS6000D. У кума работает больше года, он и посоветовал. От него вся электроника работает нормально, замерял вольтметром выходное напряжение, на выходе абсолютно ровная синусоида 220 В (+/-5). Не смотря на то, что я электрик, не знал, что для дома лучше брать синхронный генератор.» ©Глеб

Читать дальше

СИНХРОННЫЙ АЛЬТЕРНАТОР: ПРЕИМУЩЕСТВА В РАБОТЕ

Качественный синхронный альтернатор для прохождения тока на роторе имеет медную обмотку. Иногда дешевые и низкокачественные модели генераторов оснащены алюминиевой обмоткой. Она хороша для редкого использования генератора при небольших нагрузках. А для получения тока высокого качества лучше приобрести генератор с медной обмоткой от стабильных и проверенных временем брендов. Кроме обмотки, есть скользящие контакты, называемые щетками, задачей которых является снятие напряжение с неподвижной части на подвижную часть, в связи, с чем через них проходит электроток. Именно медная обмотка и узел щеток на роторе являются гарантией легкого переноса пусковых нагрузок и кратковременных перегрузок альтернатора. Таким образом, синхронный генератор выдает на выходе напряжение без перепадов и скачков. Возможно минимальное отклонение — около 5%. Советы специалистов в этой отрасли гласят, что синхронная электростанция лучше асинхронной, так как выдается качественный и чистый ток. Известнейшая функция автоматического регулятора напряжения (AVR) работает только в синхронном генераторе. Качественный и ровный ток играет немаловажную роль при подключении к питанию электроприборов, таких как, ноутбук, принтер, комп’ютер, модем, телефон. Чувствительное лабораторное и медицинское оборудование также требует качественного и ровного тока. На бытовом уровне щеточный генератор будет более полезен, так как обеспечиваются качественным током и чувствительные к перепадам напряжения холодильники, телевизоры, стиральные машины.

Подобьем плюсы щеточного узла и обмотки:

• Стабильное напряжение
• Ток самого высшего качества
• Надежная работа

Наличие щеточного узла обладает и минусами в работе. Так, тесное постоянное скольжение этих щеток по ротору греет обмотку генератора. Чтобы избежать перегрева, используется воздушная система охлаждения с помощью вентилятора. Данная система приемлема и надежная, но также обладает побочным эффектом, таким как «эффект пылесоса». Открытая конструкция щеточного генератора способствует всасыванию вовнутрь грязи, пыли и влаги. В связи с этим данные генераторы обладают низким классом защиты. Но время не стоит на месте, и много производителей с помощью инновационных достижений довольно хорошо защищают свои генераторы от влаги, пыли и грязи.
Выбирая, какой генератор лучше, обратите внимание на класс защиты, иначе необходима частая чистка щеточного узла, из-за мусора и пыли генератор может поломаться. Качественным методом профилактики поломок генератора является замена щеток время от времени. Более качественные щетки медно-графитовые меняются один раз в три-четыре года, а угольные щетки нужно менять не реже, чем раз на два года.

Минусы щеток:

• Охлаждающий вентилятор тянет пыль вовнутрь
• Нужно проводить техосмотр – замену щеток
• Более высокая цена
• Еще одним немаловажным минусом щеток является создание радиопомех.

АСИНХРОННЫЙ АЛЬТЕРНАТОР: ПЛЮСЫ

Бесщеточный альтернатор не имеет обмотки на подвижной части, да и сама подвижная часть смахивает на маховик. Таким образом, и в щетках нет необходимости. Для работы генератору достаточно магнитного поля и конденсаторов. Технически конструкция у асинхронного альтернатора проще, а значит, долговечнее и надежнее, техническое обслуживание (замена щеток) вообще отсутствует. Обмотки медной нет, перегрева быть не может и охлаждение не требуется. Конструкция бесщеточного генератора такова, что пыль, влага и грязь не затягиваются вовнутрь. Благодаря этому повышается класс защиты. Бесщеточные генераторы обладают самым высоким уровнем защиты. Защищены от струй воды, падающих под любым углом, проникновения мелких пылинок и касаний. Вес и размеры асинхронного генератора намного меньше, ведь у него нет медной обмотки и вентилятора для охлаждения.
То есть, получаем такие плюсы отсутствия щеток и обмотки:

• Хорошая защита от пыли и грязи.
• Небольшой вес и размеры.
• Низкая цена.
• Не нужно менять щетки.
• И самый главный плюс — бесщеточный альтернатор невосприимчив к коротким замыканиям, что особенно важно при подключении к электростанции сварочных аппаратов.

К сожалению, асинхронный генератор обладает не только плюсами, но и минусами, главный их которых – это низкая способность «проглатывания» пусковых перегрузок. В связи с чем, напряжение на выходе нестабильно. В официальных характеристиках асинхронных генераторов указывается возможное отклонение в 10%, но в основном скачки выходят за пределы допустимого отклонения. Функции автоматического регулятора напряжения у данного вида генераторов не бывает.
Различные незапланированные скачки могут испортить дорогую электронику, а в этом случае риск не благородное дело! Чтобы обезопасить свою электронику при выборе асинхронного генератора, используйте возможность приобретения и установки стартового усилителя, что способствует улучшению выходящего тока.

Итак, минусы асинхронного альтернатора:

• Нестабильное напряжение
• Ток низкого качества

Чтобы как-то выровнять эти показатели, помните при выборе генератора, что немаловажным фактором остается производитель мотора. Качественные бензиновые двигатели от мировых брендов способствуют улучшению выходных параметров, поскольку такой мотор поддерживает при изменении нагрузки постоянные обороты.

ВЫВОДЫ: КАКОЙ АЛЬТЕРНАТОР ЛУЧШЕ

Какой лучше альтернатор щеточный или бесщеточный, выбирать, конечно, вам, но отзывы потребителей тоже говорят о многом. Изучив отзывы и полезные советы покупателей, которые уже использовали альтернатор асинхронный или синхронный, становится понятно, что главный критерий выбора – ответ на вопрос, для каких целей нужен генератор.

Генератор с синхронным альтернатором в бытовых условиях

• Если вопрос в том, какой генератор лучше для дома, и вы планируете «запитывать» бытовую и компьютерную технику, то ответ без сомнений – нужно купить щеточный генератор, или как его еще называют – синхронный, а еще надежнее – генератор с функцией AVR. Только данный вид электростанции даст возможность спать спокойно при подключении чувствительных бытовых электроприборов и электротехники.
• Для медицинских клиник, лабораторий, компьютерных офисов – тоже лучше приобрести синхронный генератор.
• Если вас волнует вопрос, какой альтернатор выбрать для строительных работ, на открытом воздухе, в цехах, на улице, где повсюду пыль, грязь и преобладает повышенная влажность, то бесщеточный или, как его еще называют – асинхронный, генератор подойдет на все 100%.
• Сварочные работы также требуют асинхронного бесщеточного генератора, не реагирующего на короткие замыкания.

Генератор с асинхронным альтернатором в условиях строительных работ

То есть синхронные генераторы, все-таки надежнее и популярнее, несмотря на высокую цену, ведь покупать новую технику взамен испорченной – это очень дорого и неэкономно. В пользу синхронных альтернаторов говорит и статистика: синхронных (бесщеточных) генераторов продается намного больше, соотношение в пользу синхронных составляет 98%, поскольку они более практичны в быту.
Наука постоянно движется вперед, технологии усовершенствуются и развиваются, в связи с этим мировые бренды начинают производить синхронные электростанции с высоким классом защиты и асинхронные электростанции с более стабильным напряжением на выходе.

Рекомендуем к просмотру видео-обзор «Электрогенератор — асинхронный или синхронный»:

Бесщеточные синхронные генераторы (БСГ) | БЛОГ ЭЛЕКТРОМЕХАНИКА

Если у вас не прогружаются какие-то фотографии / картинки / чертежи, тогда рекомендуем использовать VPN сервисы!

Бесщеточные синхронные генераторы (БСГ)

На современных судах и вновь строящихся в качестве источника синусоидального переменного тока широкое применение получили БСГ.

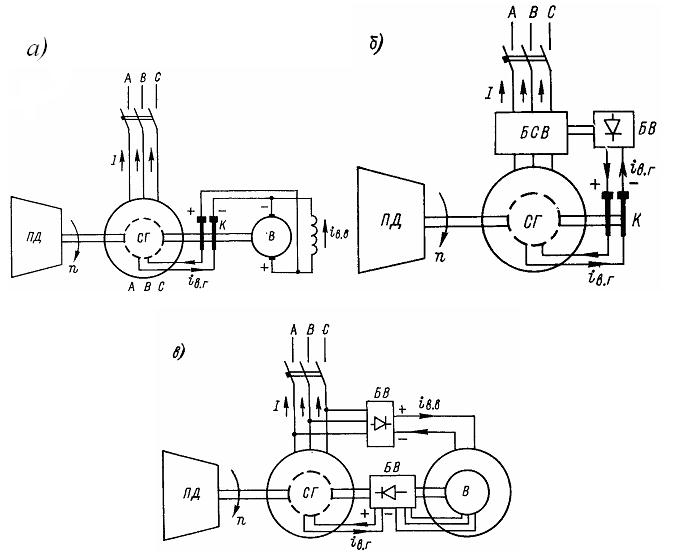

БСГ — это синхронный генератор, у которого в качестве возбудителя применяется электрическая машина переменного тока; обращенная 3-х фазная обмотка возбудителя через неуправляемый выпрямительный мост Ларионова питает индуктор (U1,U2).

Для обеспечения уверенного возбуждения БСГ на валу установлен подвозбудитель, представляющий собой 3-х фазный синхронный генератор без обмотке на роторе. Обмотки основного возбудителя и подвозбудителя соединены между собой через регулятор напряжения. К нему же подается мощность от статора БСГ, обусловленная наличием остаточного напряжения. В результате преодолевается запорное действие диодного моста Ларионова при малых напряжениях, к нему подаваемых. В результате совместных усилий обмоток статора БСГ, возбудителя и подвозбудителя создается результирующая МДС, а следовательно, и поток возбуждения, обеспечивая компенсацию реакции якоря и падения напряжения в обмотке статора БСГ во всех режимах работы этого генератора — от холостого хода до номинальной нагрузки. Сам тиристорный регулятор смонтирован внутри корпуса БСГ и работает надежно. Отсутствие колец и щеток повышает надежность и долговечность БСГ. Нет угольной пыли, которая разрушает изоляцию, нет необходимости проточки и замены колец.

На роторе БСГ, как и у других СГ, расположены, как правило, две обмотки: одна — возбуждения, другая — короткозамкнутая, уложенная в полюсные наконечники (она называется еще демпферной и служит для обеспечения устойчивой параллельной работы СГ. В статоре синхронного бесщеточного генератора может быть расположено до трех обмоток:

— основная;
— вспомогательная — для питания обмоток трансформатора регулятора напряжения;
— обмотка для питания собственных нужд (в АГЭУ).

Обмотки статора БСГ, как правило, соединяются «звездой». Несмотря на большую надежность по отношению к обычному СГ, БСГ требует тщательного ухода в условиях эксплуатации.

Должен производиться периодический замер сопротивления изоляции обмоток и ее повышения в случае необходимости. Также должна четко срабатывать защитная аппаратура в случае перегрузки, перегрева, короткого замыкания и т.д.

Следующее
Предыдущее
Главная страница

• Розетки без заземления — можно или опасно?

  Чем опасна розетка без заземления? Как решить эту проблему? При переезде в новый дом Вы начинаете жизнь с чистого листа. Постепенно в…

• Эксплуатация электрооборудования. Основы электробезопасности

  Основные требования и организация обслуживания электрооборудования Под технической эксплуатацией электрооборудования понимают процесс его и. ..

• Параллельная работа генераторов переменного тока

  Параллельная работа генераторов переменного тока требует соблюдения более сложных условий, чем параллельная работа генераторов постоянного т…

• Судовая сигнализация. Виды сигнализации на судне

  Судовая сигнализация подразделяется на пожарную, авральную и обиходную. На судах применяется автоматическая пожарная сигнализация , предна…

• Судовые аккумуляторы (виды, назначение, заряд, разряд, эксплуатация и обслуживание)

  В судовых электростанциях аккумуляторные батареи резервируют электрическую энергию на случай отключения генераторов, обеспечивая при этом …

• Что такое аккумулятор? Какие бывают судовые аккумуляторы?

  Значительно чаще, чем гальванические элементы , применяются аккумуляторы. Электрическим аккумулятором называют устройство, в котором можно…

• Обслуживание пускорегулирующей аппаратуры и уход за ней

  К пускорегулирующей аппаратуре относятся следующие виды аппаратов: реостаты (пусковые, пускорегулирующие, реостаты для регулирования скорост. ..

Расширенное руководство по бесщеточным генераторам

Хотя другие генераторы изготавливаются со щетками и контактными кольцами для обеспечения тока ротора, некоторые из них бесщеточные.

Схема бесщеточного генератора

Схема бесщеточного генератора — не более чем планы бесщеточного генератора.

Несмотря на то, что они выглядят устрашающе, различные шрифты и символы довольно легко понять, если вы знаете, чего хотите.

Лучший бесщеточный генератор на Amazon

Линии обозначают электрические схемы, по которым течет ток.

Когда два таких кабеля пересекаются и соединяются, к соединению добавляется точка.

Если два провода пересекаются, но не сообщаются друг с другом, точки не добавляются, и линии продолжаются вперед.

Пара коротких параллельных линий, расположенных вместе на диаграмме, указывает на то, что в этом месте находится интенсивная линия, устройство, которое используется для временного накопления тока.

Переключатель представлен парой вертикальных линий, одна из которых расположена под углом для обозначения открытого ключа.

Это основные понятия схем бесколлекторных генераторов.

Как только вы получите общее представление о них, вы можете начать искать места внутри бесколлекторных генераторов, которые могут иметь проблемы, такие как точка контакта, которая была сильно отделена или эксплуатируется.

Выкройки для кистей найти несложно. В большинстве случаев вы получите игру при покупке бесколлекторного генератора.

В случае их утери обычно можно найти схемы бесщеточных генераторов в Интернете на сайте производителя или в специальных местах, занимающихся бесщеточными генераторами и починкой бесщеточного генератора.

Независимо от того, заказываете ли вы их или распечатываете, вы и ваша компания будете получать рекламные акции, но в большинстве случаев вы можете получить бесплатные или очень недорогие планы.

Получив их, вы будете всего в нескольких шагах от решения проблемы с вашим устройством.

Ниже приведены некоторые из лучших двигателей бесщеточного генератора

Принцип работы бесщеточного генератора

Возьмите бесщеточный генератор как электрическую энергию, работающую в противоположном направлении. Приготовьтесь подключить кабель вентилятора к розетке переменного тока на 120 В, а затем нажмите кнопку ВКЛ.

В вентиляторе включается электродвигатель за счет электричества, что приводит к вращению. Таким образом, электроэнергия поступает от вашей электроэнергетической компании в ваш дом.

Бесщеточные генераторы, производящие электричество, работают по тому же принципу, только в обратном направлении! Поскольку мы используем веер, помните, что у вас есть колонка.

Вал соединен с двигателем и вращается. Периодическое движение производит электричество.

В зависимости от размера бесколлекторных генераторов у вас может быть достаточно энергии для строительства небольшого дома.

Или он может дать достаточно энергии, чтобы осветить все место.

Бесщеточный генератор по сравнению со щеточным генератором

Основное различие заключается в цене материалов.

Для чистки щеткой требуется гораздо меньше меди, так как у вас есть только два набора витков и шестерен, где у вас есть четыре угла на щетках.

Большинство полированных генераторов имеют механическую конструкцию.

В щеткогенераторах есть щеткодержатель и скользящие кольца. В щетках у вас вращающиеся диоды, больше витков и регуляторы напряжения.

Кажется, что щетка не требует меньше обслуживания и мощнее, но сложнее, и когда она ломается, требуется больше ума, чтобы найти и решить проблему.

Разница между бесщеточными и щеточными генераторами

Щеточный или бесщеточный генератор лучше подходит для чувствительного оборудования, поскольку он производит меньше шума и вибрации. Он также может работать тише, поскольку у него нет щеток. Однако цена бесколлекторного генератора может быть высокой, поэтому следует знать о его недостатках. Кроме того, щеточный генератор будет потреблять больше электроэнергии при запуске. Поэтому выбирать бесщеточный вариант стоит только в том случае, если ваше оборудование будет использоваться часто.

У щеточного генератора есть щетка, а у бесщеточного — нет. Первый имеет гребенчатую форму, которая уменьшает трение во время работы, в то время как бесщеточный генератор имеет только одну прядь. Основное различие между щеточным и щеточным генератором заключается в цене материалов. Генератор щеточного типа купить дешево, а бесколлекторный стоит дорого.

Как щеточные, так и бесщеточные генераторы используют двигатель, не содержащий углерода, и механический генератор переменного тока. Генератор щеточного типа имеет дополнительные пусковые обмотки на своем роторе, тогда как бесщеточный генератор зависит от аппаратной отделки. Преимущество бесщеточного генератора заключается в том, что он менее подвержен колебаниям и более надежен при длительном использовании.

Преимущества и недостатки бесщеточных генераторов

Бесщеточный генератор — это генератор, который не имеет щеток или других движущихся частей. Коллектор и щетки работают вместе как электрический выключатель. Когда двигатель вращается, переключатели размыкаются и закрываются. Это вызывает значительное количество электрических помех. Этот электрический шум можно уменьшить, добавив конденсаторы или резистивно-емкостные демпферы между щетками. Однако всегда будет некоторый шум из-за мгновенного переключения коммутатора.

В отличие от традиционных двигателей, бесщеточный генератор не имеет вращающихся двигателей. Они по-прежнему имеют статический профиль вокруг двигателя. Кроме того, они намного эффективнее обычных двигателей. Эти генераторы могут обеспечивать баланс напряжения как переменного, так и постоянного тока. Кроме того, их можно использовать в домашних условиях. Когда питание будет восстановлено, двигатель автоматически отключится. Это делает их отличным вариантом для питания небольших домов и автомобилей.

Бесщеточный генератор состоит из щеток и контактных колец. Его схемы содержат всю информацию, необходимую для создания бесколлекторного генератора. Когда у вас есть чертеж, вы можете приступить к его созданию. Создать бесщеточный генератор легко, если вы знаете, что делаете. Схема изображает электрические схемы, по которым течет ток. Точки добавляются при соединении двух проводов, но не при их пересечении.

Недостаток бесщеточного генератора

Большинство людей, у которых есть бесщеточный генератор, скажут, что он применяется без дорогих тормозов.

Верно. Но вы подумали о причине проблемы.

Дешевые двигатели имеют низкую цену, но щетки изнашиваются от трения с координационным центром и ступицей.

Сопротивление этого контакта также снижает производительность.

Для бесщеточного двигателя, поскольку он кажется поздним в очистке, независимо от технологии или материалов, возникают серьезные проблемы.

Кроме того, для поддержания работы двигателя требуется электрический контроллер. Высокие затраты привели к тому, что окончательная цена была непомерно высокой.

Бесщеточный генератор не производит энергию

Бесщеточный генератор состоит из многих частей. Обычно они соединяют роторную колонку с генератором.

Ротор двигателя приводит в движение генератор. Генератор переменного тока действует как первичный источник постоянного тока для несущего винта.

В бесщеточном генераторе двигатель не вращается. Неподвижный профиль окружает часть двигателя без щетки, производящей электричество.

При правильном включении генератора определяется напряжение между источником питания постоянного тока и балансом напряжения переменного тока.

Для решения проблемы необходим генератор без магнитных щеток и потенциометр.

Продается бесщеточный генератор

Доступные к продаже генераторы могут отличаться от щеточных или установленных, особенно если они нужны вам индивидуально в вашем доме.

Вы можете активировать генераторы с помощью природного газа и обычного бензина, которым они питаются.

Если вы используете генератор в течение более длительного периода времени или в течение дня, вам придется заправить его, чтобы использовать повторно, если он остановится. Проверьте генератор Yamaha здесь.

Этот тип генератора является бесщеточным, что полезно при использовании в течение короткого периода времени.

Помимо использования в домашних условиях, если вы хотите путешествовать в одиночку на короткое время и считаете, что генератор пригодится в дороге, вы можете рассмотреть генераторы щеток на продажу. Узнайте больше о бесщеточном генераторе здесь.

Продолжайте читать Расширенное руководство по БЕСЩЕТОЧНОМУ ГЕНЕРАТОРУ, чтобы узнать больше.

Головка бесщеточного генератора

Что такое головка бесщеточного генератора?

Бесщеточный генератор можно сравнить с источником электроэнергии, но теперь работающим в противоположном направлении.

Например, у охлаждающего вентилятора есть электродвигатель, который включается, когда через них проходит электрический ток.

Бесщеточный генератор имеет тот же принцип работы в обратном направлении. Периодическое движение этих щеток является ведущим производителем электроэнергии.

Обратите внимание, что размер бесщеточного генератора определяет выходную мощность, а некоторые из них обеспечивают достаточно энергии для питания небольшого дома.

Схема бесщеточного генератора

Когда два кабеля в бесщеточном генераторе соединяются и пересекаются, к соединению автоматически добавляется одна точка, но в случае пересечения двух проводов без какой-либо связи точка не добавляется, и, следовательно, линии будут двигаться вперед.

Обратите внимание, что бесщеточные генераторы не требуют большого количества меди, поскольку для витков требуются только шестерни и два комплекта.

Кроме того, бесщеточные генераторы, как правило, механические, поэтому большинство бесщеточных генераторов не требуют особого обслуживания.

Как бесщеточный генератор производит энергию?

Лучший бесщеточный генератор На Amazon

Очень важно отметить, что бесщеточный генератор состоит из нескольких частей, каждая из которых имеет свое уникальное назначение.

Роторная колонна обычно соединяется с двигателем генератора. У двигателей есть роторы, которые обеспечивают работу генератора.

Тогда переменный ток будет действовать как первичный источник питания постоянного тока, особенно для главного двигателя.

Хотя бесщеточные генераторы не имеют вращающихся двигателей, они имеют статический профиль, который окружает части двигателя генератора без единого стыка для производства электроэнергии.

После включения бесконтактного генератора можно легко определить баланс напряжения между напряжением переменного и постоянного тока.

Бесщеточные генераторы работают на обычном бензине или природном газе для производства электроэнергии. Если вы запустите свой генератор на ночь, вам потребуется заправить его топливом для повторного использования на следующую ночь. Как правило, бесщеточные генераторы имеют короткий период использования.

Как мы уже говорили, лучше использовать их в краткосрочной перспективе.

Вы также можете использовать внешний источник топлива, который можно легко настроить, пока вас нет дома.

Однако, если вам нужен другой бесщеточный генератор, предназначенный только для домашнего использования, вы можете сделать резервную копию бесщеточных генераторов.

Это генераторы, которые работают по нажатию кнопки, а другие также работают автоматически, как только отключается электричество.

Не беспокойтесь при отключении электроэнергии, потому что немедленное резервное копирование обеспечит необходимый источник энергии в вашем доме.

После восстановления питания он также автоматически выключится и восстановит подачу питания на основную линию электропередач.

Что такое бесщеточный генератор?

Бесщеточные генераторы переменного тока — популярный выбор для владельцев автомобилей, которые заинтересованы в продлении срока службы своих автомобильных аккумуляторов. Помимо сокращения затрат на техническое обслуживание главного генератора, они также более эффективны: всего 13 движущихся частей вместо сотен или тысяч. Генератор переменного тока, вывернутый наизнанку, бесщеточный генератор переменного тока получает напряжение и возбуждение от статора основного генератора. Его преимущества включают более низкую стоимость владения и простое ручное управление.

Что делает конденсатор в бесщеточном генераторе?

В бесщеточном генераторе конденсатор выполняет две основные функции: регулирование выходного напряжения и управление напряжением возбуждения. Конденсатор накапливает заряд, который заставляет генератор работать. Мощность течет от катушки возбуждения к конденсатору, и падение напряжения происходит до тех пор, пока оно не уравновесится. Из-за своей простоты в бесщеточном генераторе используется конденсатор, а не щетки. В бесколлекторных генераторах используется типичный недорогой конденсатор емкостью 25 мкФ.

Инверторные генераторы бесщеточные?

Покупая портативный генератор, вы можете задаться вопросом, должен ли он быть бесщеточным. Преимуществ у инверторных генераторов много. Они могут работать параллельно с двумя разными машинами и даже обеспечивать вдвое большую мощность, чем отдельные машины. Однако перед покупкой инвертора важно рассмотреть его недостатки и плюсы. Вот некоторые из них. Вы должны тщательно взвесить их, прежде чем принимать решение.

Бесщеточные генераторы очень экономичны и бесшумны. Хотя они намного дороже, чем традиционные генераторы, они того стоят за свою повышенную эффективность. Они также тише обычных. Они похожи на генераторы, но отличаются генератором переменного тока. Генератор имеет ротор и статор. Постоянный ток возбуждает ротор, который создает сильное магнитное поле. Статор отсекает магнитное поле, являющееся основным источником электричества.

Бесщеточные генераторы, как правило, стоят дороже, чем их аналоги. Но преимущества их использования перевешивают недостатки. Инверторные генераторы более энергоэффективны и требуют меньше обслуживания. Цена инверторных генераторов колеблется от менее 200 до более чем 1500 долларов. Вы должны учитывать размер нагрузки, необходимой для запуска вашего генератора. Они могут быть использованы для различных приложений, в зависимости от размера и типа ваших потребностей.

Как бесщеточный генератор регулирует напряжение?

При использовании бесщеточного генератора вам необходимо знать, как он регулирует свое напряжение. Для этого вам нужно будет разобраться в основных частях генератора. Частями бесщеточного генератора являются якорь, пластины статора и вал вращателя. Генератор переменного тока является источником питания для главного ротора генератора. Щетки внутри якоря помогают генератору вырабатывать правильное напряжение.

Бесщеточный генератор работает, наводя небольшое напряжение на ротор. Это помогает защитить генератор и нагрузки, к которым он подключен. AVR, или автоматический регулятор напряжения, является компонентом, используемым во многих конструкциях бесщеточных генераторов вращающегося поля. Этот компонент недорог и исключает использование контактных колец и щеток. Также важно регулярно заменять конденсатор.

Якорь — это компонент бесщеточного генератора, который соединяется с маховиком и статором. Якорь должен начать вращаться при запуске двигателя. Сломанный блок питания может привести к тому, что якорь перестанет вращаться. Чтобы решить эту проблему, вы можете проверить магнетизм резонирующей катушки, поместив магнит рядом с ротором. Если нет магнитного притяжения, резонансное напряжение слишком велико.

Заключение

Где купить генераторы вообще не проблема, ведь их можно приобрести даже онлайн.

Генераторы щеток на продажу и в разных местах, где вы можете получить фантастические предложения.

Если вы также хотите проверить себя, проверив свое устройство и просмотрев его самостоятельно, вы можете посетить местный магазин и запросить информацию о том, что вам нужно дома.

Где купить бесколлекторные генераторы на продажу — это не проблема.

Наконец, вы должны рассмотреть множество вещей, прежде чем решиться на бесщеточный генератор в вашем доме.

В дополнение к записи расходов, вы должны убедиться, что они обеспечивают вам желаемый комфорт.

Вы должны выбрать тип, который будет обеспечивать источник питания в зависимости от того, как долго он вам нужен и, конечно, если вы решаете бесщеточный генератор, лучше определить наличие источника топлива.

Бесщеточный генератор Принцип работы| Преимущества, недостатки | Области применения

Эта статья посвящена тому, что такое бесщеточный генератор переменного тока ? Его принцип работы, части, операции, приложения, преимущества и недостатки.

Что такое бесщеточный генератор?

Бесщеточный генератор переменного тока — это генератор переменного тока, который используется для преобразования механической энергии в электрическую за счет использования двух роторов, соединенных друг с другом на одном валу, и передачи индуцированного электричества без щеток и токосъемных колец.

или, можно определить как, это генератор переменного тока, который не использует щетки и контактные кольца и состоит из двух генераторов переменного тока, основного возбудителя и генератора малого возбудителя, который установлен на одном валу основного генератора переменного тока с помощью мостовой выпрямитель.

Конструкция бесщеточного генератора переменного тока

1. . Корпус статора
2. Узел ротора
3. Мостовой выпрямитель

1. Корпус статора: корпус статора включает основной статор и статор возбудителя на конце корпуса статора.

2. Корпус ротора: Корпус ротора состоит из основных роторов и ротора возбудителя на конце.

3. Мостовой выпрямитель: Он устанавливается на конце ротора возбудителя и отвечает за устранение щеток и контактных колец.

Бесщеточный генератор в основном состоит из двух частей: —

1. Основной генератор и
2. Генератор возбудителя

Бесщеточный генератор состоит из двух генераторов, установленных встык на одном валу. Меньшие бесщеточные генераторы могут казаться единым блоком, но две части легко различимы на более крупных моделях. Главный генератор переменного тока — большая из двух секций, а возбудитель — меньшая. Возбудитель содержит стационарные катушки возбуждения, а также вращающийся якорь (силовые катушки). Первичный генератор переменного тока использует обратную конфигурацию с вращающимся полем и неподвижным якорем.

1.Главный генератор переменного тока

Главный генератор переменного тока с вращающимся полем и неподвижным якорем (обмотки выработки электроэнергии). Это та часть, которая может сбить с толку, поэтому имейте в виду, что в данном случае якорь — это статор, а не ротор.
Выходной ток не должен проходить через щетки и токосъемные кольца, поскольку якорь находится в неподвижной части генератора переменного тока. Несмотря на более сложную электрическую конструкцию, в результате получается очень надежный генератор переменного тока, поскольку единственными деталями, подверженными износу, являются подшипники.

2. Генератор переменного тока возбудителя

Катушки возбуждения расположены на статоре, а якорь расположен на роторе. Выход переменного тока якоря возбудителя подается через серию диодов, установленных на роторе, для получения напряжения постоянного тока. Он подается непосредственно на катушки возбуждения главного генератора переменного тока, которые также расположены на роторе. Щетки и контактные кольца не требуются для подачи тока на катушки вращающегося поля в этой конфигурации. Напротив, простой автомобильный генератор переменного тока использует щетки и токосъемные кольца для подачи тока на вращающееся поле.

Основная терминология генератора переменного тока

статор – статор является неподвижным компонентом двигателя или генератора переменного тока, а ротор

: – ротор является вращающимся компонентом.

Магнитное поле: Катушки проволоки, используемые для создания магнитного поля, называются полем, а

Якорь: Катушки, генерирующие энергию, называются якорем.
Это может вызвать недоумение, поскольку у большинства людей якорь ассоциируется с ротором. Традиционно якорь располагался на роторе, но это не всегда так. Эти два термина не являются взаимозаменяемыми. В типичном автомобильном генераторе, например, поле находится на роторе, а якорь — на статоре. Механическая конфигурация состоит из ротора и статора.

Это очень запутанно, потому что у большинства людей якорь ассоциируется с ротором. Традиционно якорь располагался на роторе, но это не всегда так. Эти два термина не являются взаимозаменяемыми. В типичном автомобильном генераторе, например, поле находится на роторе, а якорь — на статоре. Механическая конфигурация состоит из ротора и статора.

Основные принципы работы генератора переменного тока

Магнитное поле создается при пропускании электрического тока через проволочную катушку (электромагнит).
Когда магнитное поле проходит через проволочную катушку, в проводе индуцируется напряжение. Когда электронам есть куда деваться, например, к батарее или другой нагрузке, индуцированное напряжение становится током. Оба эти процесса происходят в генераторах переменного тока, двигателях, генераторах или динамо-машинах.

Когда проволочная катушка перемещается через магнитное поле, возникает напряжение или ЭДС. Не имеет значения, движется ли катушка или магнитное поле. В зависимости от механических, электрических и других задач любая конфигурация работает одинаково хорошо и может использоваться отдельно или в комбинации. Старые генераторы постоянного тока (динамо) имели стационарное поле и вращающийся якорь.
Генераторы в автомобилях используют противоположную схему, с вращающимся полем и неподвижным якорем. Обе конфигурации используются в бесщеточном генераторе на одной и той же машине.

Принцип работы бесщеточного генератора переменного тока

Генератор переменного тока работает по закону электромагнитной индукции Фарадея.

Бесщеточный генератор Рабочий

Мы понимаем конструкцию работы, теперь дайте нам знать о работе. К статору возбудителя прилагается остаточный магнетизм. Теперь, когда главный ротор начинает вращаться, статор возбудителя также вращается. В соответствии с законом электромагнитной индукции Фарадея в катушках роторного возбудителя возникает переменный ток.

Теперь этот переменный ток используется для возбуждения. Этот переменный ток проходит через мостовой выпрямитель и преобразуется в постоянный. Этот источник постоянного тока подается на главный ротор. Этот постоянный ток создавал магнитное поле.

Из-за вращения главного ротора, потока магнитного поля и переменного тока, генерируемых в катушке стационарного главного статора. Этот выход постоянного тока используется для различных приложений. Таким образом, мы понимаем, как работает бесщеточный генератор.

AVR

Другим основным компонентом бесщеточного генератора является AVR, он называется автоматическим регулятором напряжения. Используется для поддержания постоянного напряжения. Во многих схемах в частях и компонентах и ​​пояснениях будет использоваться термин «АВР» без объяснения, что это такое. Автоматический регулятор напряжения (АРН) — это аббревиатура от «Автоматический регулятор напряжения». АРН выполняет ту же функцию, что и «регулятор напряжения» автомобиля или «регулятор» или «контроллер» домашней энергосистемы.

Преимущества бесщеточного генератора

1. Без использования щеток и контактных колец
2. меньше обслуживания.
3. Выходная мощность этого генератора больше, чем у щеточного генератора.

   Принцип работы бесщеточного генератора: Бесщеточный генератор. Устройство и принцип работы
