Принцип работы и обслуживания пгу на автомобиле Урал 4320 сцепления

Содержание

УРАЛ 4320

Грузовой автомобиль Урал 4320 имеет фрикционное дисковое сцепление с пневмогидравлическим усилителем. Силовой момент от двигателя передается посредством работы дисков сцепления. Благодаря пневмогидравлическому усилителю управление грузовым автомобилем облегчается. Водителю не приходиться прилагать максимальные усилия при управлении механизмом. Нарушение работы ПГУ на Урале приводит к повышенной утомляемости водителя, уменьшает маневренность транспортного средства. Все это негативным образом влияет на безопасность движения.
Практически все автомобили семейства Урал используют усилитель,функционирующий на основе сжатого воздуха и гидравлики. Использование усилителя на тяжелом автомобиле обусловлено наличием жестких пружин на диске сцепления.

Принцип функционирования агрегата.

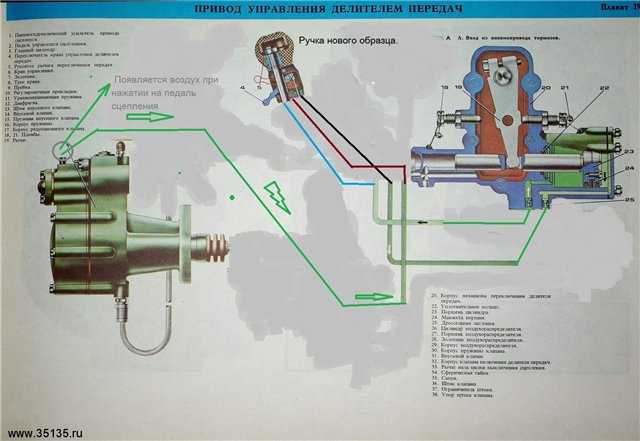

ПГУ УРАЛ 4320

ПГУ крепится на панели кабины. Акселератор сцепления соединен с агрегатом посредством толкателя. Когда сцепление выключено, шток прижат к поршню пневмоцилиндра. При нажатии на акселератор жидкость поступает по каналу в усилитель. Движением толкателя открывается клапан пневмосистемы. При достижении необходимого давления происходит полное открывание впускного клапана, и воздух поступает в камеру пневмоцилиндра. Поршень вместе с толкателем выключения сцепления достигают верхней точки.
Особенностью работы поршня является воздействие на него двух сил. С одной стороны на него оказывает давление сжатого воздуха пневмосистемы, с другой действие рабочей жидкости гидроусилителя. Системы созданы таким образом, чтобы обеспечить максимальный комфорт для управления механизмом сцепления водителем.
При отпускании педали, давление рабочей жидкости гидроусилителя уменьшается и пневмоцилиндр останавливает свою работу. Выпускной клапан открывается, и воздух выходит в атмосферу. При поломке агрегата сцепление выключается только при помощи работы гидроусилителя.

Устройство пневмосистемы.

Механизм состоит из резервуара, установленного на раме, одинарного защитного клапана и магистралей. Подача воздуха к усилителю осуществляется по отдельному контуру системы. Клапан расположен на резервуаре и разделяет воздушные трубопроводы, идущие к механизму сцепления и остальным узлам. Для слива конденсата, образующегося в баллонах, имеется кран.

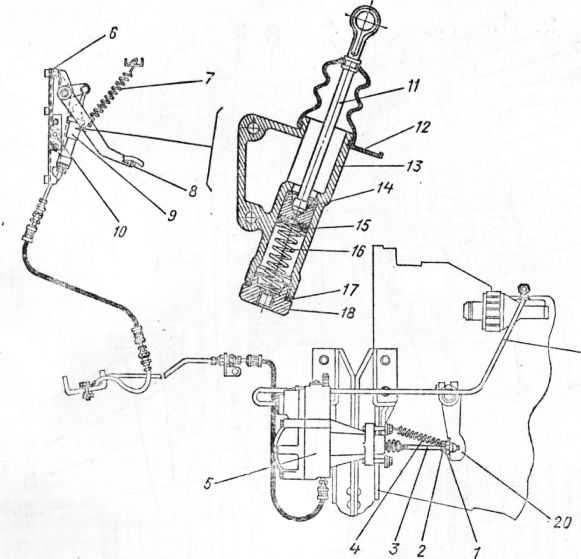

Устройство ПГУ.

Усилитель состоит из корпуса, внутри которого находятся поршень и толкатель. Поршень имеет манжету и двигается в осевом направлении. Корпус усилителя сверху закрывается крышкой, через которую проходит толкатель. Для защиты от грязи, пыли в механизм на крышке усилителя установлен грязесъемник. Толкатель соединен с акселератором выключения сцепления вилочным механизмом. Акселератор устанавливается на оси кронштейна. Подача воздуха в агрегат производится от баллонов посредством работы клапанного механизма.

Основные неисправности механизма.

ПГУ Урала 5557 и гидроусилитель выходят из строя по следующим причинам:

1. Разбухание уплотнительного кольца.
2. Неправильная регулировка механизма.
3. Износ манжет и других элементов.
4. Изгиб вилки выжимного цилиндра
5. Износ оси вилки.
6. Провал педали.
7. Заклинивание привода.
8. Износ клапанов.

При заклинивании механизма, стоит разобрать его и промыть в бензине или керосине. Износ уплотнительных колец, клапанов влечет за собой утечку сжатого воздуха из баллонов. Данную проблему можно заметить по наличию постоянного «шипения» агрегата. Если проблемы ПГУ сцепления своевременно не устранить, в дальнейшем могут возникнуть поломки гидроусилителя, что приведет к остановке эксплуатации автомобиля и необходимости установки новых запчастей завода Урал.

В каких случаях требуется замена агрегата.

Интенсивная эксплуатация автомобиля в городских условиях, где часто происходит разгон и торможение, влечет за собой быстрый износ механизмов трансмиссии. Частое нажатие на акселератор сцепления влечет за собой износ самого усилителя. В конечном итоге, при износе механизма существенно ухудшается плавность трогания с места и переключения передач. Помимо этого резкие колебания передаются от двигателя через трансмиссию на раму автомобиля. ПГУ решает многие проблемы, поэтому его неисправность влечет потерю комфорта управления механизмом и автомобиля в целом.

Сцепление УРАЛ 4320

Регулировка работы педали сцепления.

Одной из проблем работы усилителя является неправильная установка акселератора. Для устранения проблемы необходимо проводить регулировку. Она проводится в несколько этапов:

Баллон Урал 4320

1. Спустить воздух из баллонов.
2. Перевести пневмоцилиндр в верхнее положение и зафиксировать его.
3. Нажать в пол акселератор сцепления.
4. Отрегулировать свободный ход.
5. Произвести замер хода толкателя при работающем двигателе.

Если ход акселератора будет отрегулирован с нарушением, то усилитель не сможет обеспечивать плавного переключения скоростей и трогания автомобиля с места.

Демонтаж и ремонт усилителя .

ПГУ УРАЛ 4320

Для ремонта ПГУ его снимают с транспортного средства. После этого отворачиваются штуцеры магистралей подачи воздуха. Клапаны выкручиваются. Применяя специальный инструмент, отворачивается сапун и извлекается поршень. Далее снимаются уплотнительные кольца, манжета и другие детали.

Манжетка УРАЛ 4320

После полного разбора агрегата рекомендуется промыть все детали в керосине или бензине, а вышедшие из строя детали заменить на новые запчасти завода Урал. При любом ремонте на пневмопоршень должна устанавливаться исключительно новая манжета. Это позволит избежать неисправности агрегата в течение длительного периода.
После сбора ПГУ устанавливается на автомобиль, подсоединяются магистрали, в гидропривод доливается необходимый объем жидкости. Точки крепления затягиваются необходимым силовым моментом. Изношенные, ржавые метизные детали заменяются на новые. Стоит отметить, что перед установкой нового или отремонтированного агрегата, рекомендуется устанавливать новые трубопроводы. Установка новых запчастей избавит от необходимости проведения дополнительного ремонта при их износе. Перекос штока ПГУ при установке относительно акселератора не должен быть больше 3 миллиметров. Выставить правильно педаль относительно усилителя необходимо как можно точно. Это позволит сохранить шток в рабочем состоянии и обеспечит плавное переключение скоростей, а так же качественную работу самого устройства.

Прокачка пневмогидроусилителя.

После ремонта ПГУ, замены жидкости должна производиться прокачка системы с целью удаления воздуха. Она осуществляется в определённой последовательности. Процедура проводится с участием двух человек.

Порядок прокачки:

1. Залить в бачок рабочую жидкость.
2. Надеть на клапан прокачки шланг и опустить его в емкость с жидкостью.
3. Ослабить клапан и выпустить воздух, затем закрутить обратно.
4. Открыть клапан и надавить на акселератор. Отпускать акселератор нужно медленно, пока не выйдут остатки воздуха из трубки.
5. Плотно закрутить клапан.

Что бы в систему не попадал воздух необходимо контролировать уровень жидкости в бачке. При прокачивании нельзя доставать шланг из емкости. Система будет прокачена, когда при нажатии на педаль появится сопротивление. При этом педаль не должна переместиться на величину более 40 миллиметров от исходного положения без сопротивления.

Ускоренная прокачка.

Систему можно прокачать посредством применения внешнего источника воздуха. Она проводится в следующем порядке:

1. Бачок заполняется рабочей жидкостью.
2. На спускной клапан надевается шланг и опускается в емкость с жидкостью.
3. На крышку бачка надевается трубка от источника воздуха.
4. Источник воздуха создает давление, в результате чего пузырьки выходят через трубку.

После прокачки необходимо убедиться в исправности штока. Он не должен иметь повреждений и изгибов. Вместе с этим проверяется работа усилителя при работающем моторе. Рычаг переключения скоростей на КПП должен работать без приложения дополнительных усилий и постороннего шума. В случае недостаточной прокачки требуется проведение повторного процесса.

Правила обслуживания ПГУ.

Обслуживание агрегата заключается в осмотре узла, удаления грязи и систематической проверки его работоспособности. Вместе с этим водитель перед каждым выездом должен проверять герметичность соединений узла, а так же уровень рабочей жидкости в бачке. Важно осуществлять контроль над затяжкой и качеством болтовых соединений.
При эксплуатации транспортного средства следует проводить ряд дополнительных работ:

1. Контролировать свободный ход акселератора. Он должен быть не более 15 миллиметров.
2. Периодически менять рабочую жидкость в системе. Производитель рекомендует делать это не менее одного раза в год.
3. Следить за уровнем жидкости. Он не должен быть больше 20 миллиметров от кромки горловины.
4. При низкой температуре жидкость разбавляется этиловым спиртом в размере 20% от общего объема.

Для усилителя применяется тормозная жидкость марок «Томь», «Нева». Своевременная замена дефектных деталей на новые запчасти завода Урал, а так же плановое обслуживание механизма позволит эксплуатировать его в течение длительного периода времени.

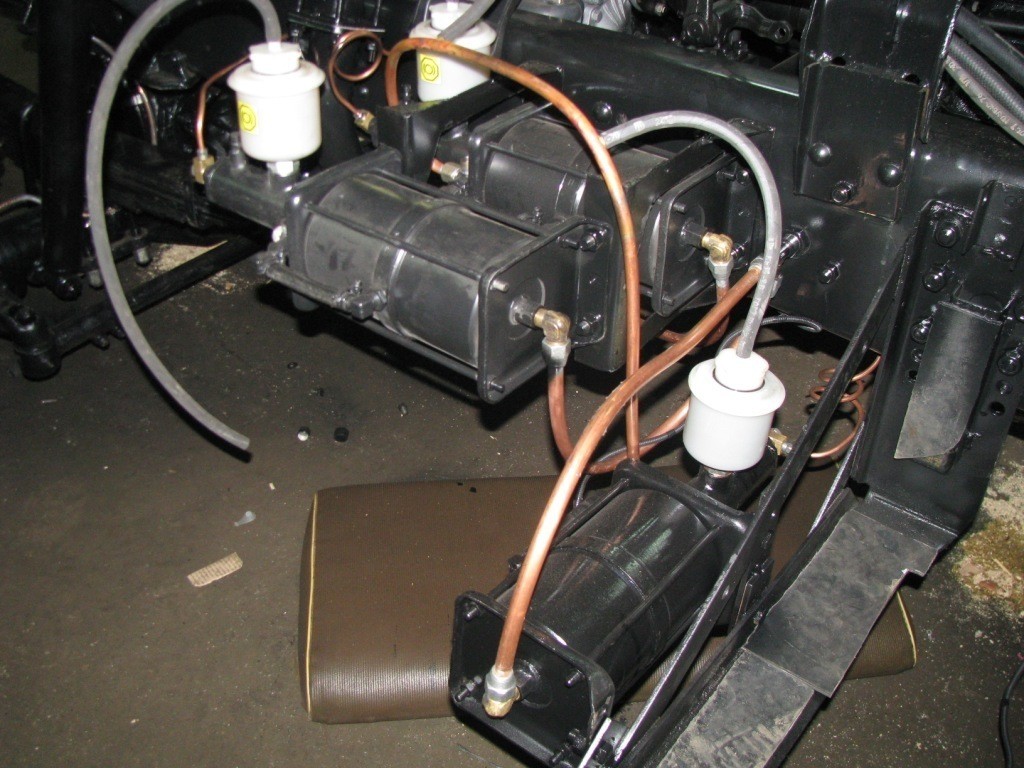

Ставим новый ПГУ на УРАЛ

Как прокачать ПГУ Урал 4320

ГлавнаяСтатьиКак прокачать ПГУ Урал 4320

Пневмогидравлический усилитель автомобиля Урал-4320 — составная часть системы сцепления этого авто, уменьшающая усилие, которое прилагается на педаль. ПГУ состоит из трёх узлов:

• пневмоцилиндр;
• система слежения;
• индикатор изношенности накладок на ведомом диске.

Во время работы происходит передача в ПГУ давления той жидкости, которая находится внутри основного цилиндра. Вследствие этого срабатывают поршни усилителя, а также устройства слежения. В момент отпускания происходит снижение давления на поршне системы слежения, вследствие чего данный механизм вместе с поршнем ПГУ возвращается в начальную позицию.

Как прокачать ПГУ на Урале-4320

Когда заменяется тормозная жидкость либо ремонтируется гидравлическая часть привода, система прокачивается в такой последовательности:

• в компенсационный бак вливается тормозная жидкость;
• снимается колпак, защищающий клапан, на этот клапан надевается шланг прокачки, затем клапан отворачивается на 50-75% оборота, а шланг с одной стороны погружают в прозрачную ёмкость, в которой уже содержится тормозная жидкость;
• ослабляется гайка, в момент возникновения первых же капель тормозной жидкости она затягивается;
• выжимается сцепление, клапан должен быть открытым, затем педаль постепенно отпускается после закрытия клапана до момента прекращения выхода воздушных пузырьков из шланга. Когда воздушные пузырьки с жидкостью прекращают выходить, клапан прокачки затягивается.

Во избежание засасывания воздуха основным цилиндром во время прокачки необходимо обеспечивать содержание жидкости внутри компенсационного бака на уровне более 50% объёма этого бака, кончик шланга должен находиться всё время в жидкости.

Признак того, что ПГУ прокачан полностью — внезапное повышение усилия, прикладываемого на педаль, во время передвижения её на 3,5-4 см с момента выбора свободного хода.

Прокачка ПГУ на Урале-4320 в ускоренном темпе

Можно ускоренно прокачать гидравлический привод сцепления, используя внешний источник сжатых воздушных потоков. Это подразумевает следующий порядок действий:

• вливание в компенсационный бак тормозной жидкости;
• снятие защитного колпака клапана, надевание шланга для прокачивания на клапан, отворачивание клапана на 50-75% оборота, погружение конца шланга в прозрачную и чистую ёмкость, в которой находится тормозная жидкость;
• надевание шланга от наружного источника сжатых воздушных масс на крышку компенсационного бака;
• во время подачи воздуха, давление которого не превышает 250 кПа, следует достичь отсутствия выхода воздушных пузырей из трубки.
