Особенности выбора и монтаж кабельных трасс

Для прокладки и крепления кабелей и линий в нужном положении используют кабельные трассы. Конструктивно они состоят из лотков разного типа, кронштейнов, каналов, креплений и других элементов. Одна из основных функция кабельных трасс — обеспечить надежную защиту слаботочных и силовых кабелей и линий от механических повреждений. Прокладка может проводиться внутри помещений и снаружи по воздуху и под землей.

Кабельная трасса лестничных лотков НЛ (схема)Кабельная трасса монтажных лотков ЛМС (схема)

Назначение и правила монтажа

Помимо защиты от деформации кабельные трассы частично предохраняют кабели от воздействия влаги (серия ЛМС) или упрощают к ним доступ во время ремонта и замены (серия НЛ). Увеличение трудоемкости монтажных работ и затрат на комплектующие детали компенсируется более продолжительным сроком службы проводов.

При использовании кабельных трасс возможна раздельная прокладка силовых и слаботочных кабелей. Кроме того, снижается вероятность их разрушения при пожаре.

Способ фиксации лотков и других элементов, силовых и слаботочных линий зависит от величины предполагаемых нагрузок, занимаемой площади и условий эксплуатации. Прокладка должна осуществляться в соответствии с требованиями:

• ПУЭ;
• СП 76.13330.2016 «Электротехнические устройства»;
• ГОСТ Р 50571.5.52-2011 «Электроустановки низковольтные».

Климатическое районирование регламентирует ГОСТ 15150-69. Правила и нормы разработки, изготовления, проведения испытаний и эксплуатации систем лотков и лестниц для монтажа кабелей определяет ГОСТ Р 52868-2021 (МЭК 61537: 2006). Для кабельных линий, которые должны сохранять функциональность в условиях пожара, действует ГОСТ Р 53316-2009.

Виды и особенности кабельных трасс

По способу монтажа бывают внешние и внутренние кабельные трассы. Внешние трассы разделяют на следующие виды:

• Грунтовые. При подземной прокладке предварительно в грунте выкапывают траншею, а основой трассы служат бетонные лотки и каналы. Такой способ отличается высокой стоимостью и трудоемкостью из-за земляных работ. Кроме того, кабель может быть поврежден при ремонте дорожного полотна, и недоступен для проверки состояния и замены.
• Воздушные. Используют при объединении двух и более кабельных линий. Кабеленесущие системы закрепляют на опорах из стали или железобетона.

Для внутренних трасс используют металлические и пластиковые лотки и короба, которые прокладывают под перекрытиями за подвесными и натяжными потолками. Для линий, которые подвергаются значительным нагрузкам, применяют кабельные лестницы.

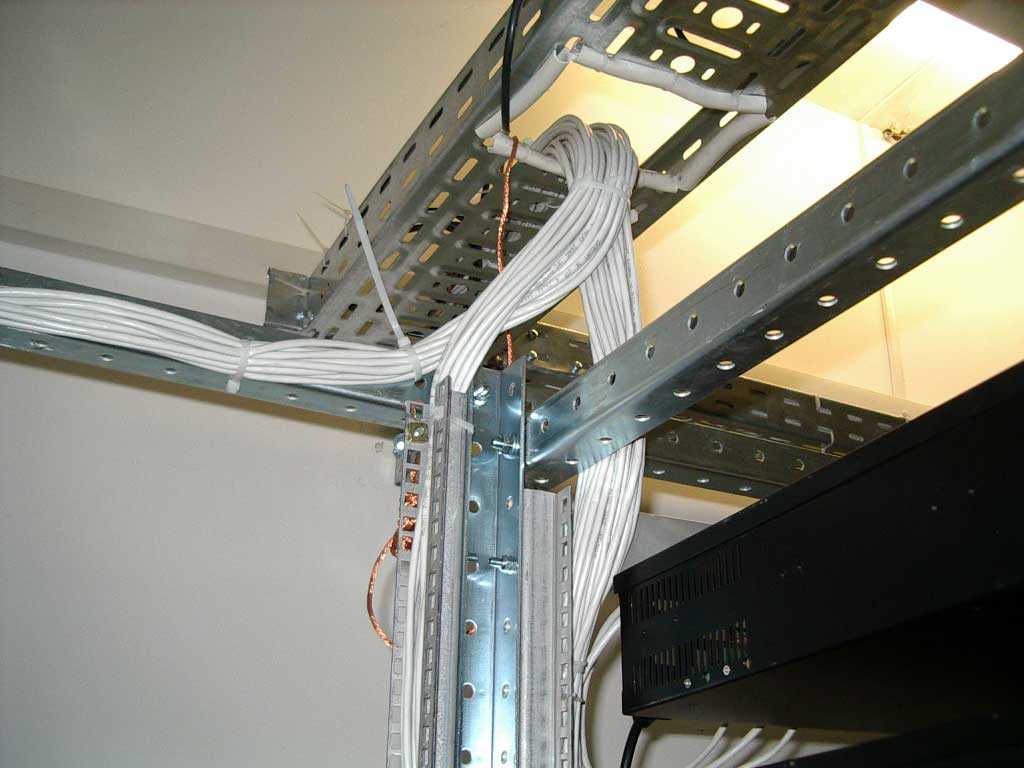

Кабельная трасса из лестничных лотков

Если нагрузка незначительна, то провода размещают в проволочных лотках.

Кабельная трасса из проволочных лотков

При необходимости замаскировать кабельные трассы прокладку силовых и слаботочных линий осуществляют в коробах. Все варианты монтажа предусматривают свободный доступ к проводам для профилактической проверки и проведения ремонта.

Типы и характеристики лотков

Основные элементы кабельных трасс — лотки, которые различаются формой и размером.

При выборе ориентируются на диаметр кабелей и их количество, или учитывают максимальные параметры пучка кабелей, связанных между собой.

Лотки производят из бетона, пластика и различных видов стали. Сравнение характеристик и особенности конструкции представлены в таблице 1.

При строительстве наружных подземных трасс обычно востребованы лотки из железобетона. Они способны выдержать давление грунта и не деформируются при морозном пучении.

Металлические кабельные трассы

Пластиковые лотки и короба используют для прокладки кабелей в жилых, офисных и производственных помещениях. Они могут размещаться на любом уровне, в том числе на полу или потолке. Однако пластиковые конструкции легко деформируются и со временем утрачивают плотность структуры.

Пластиковые короба

Железобетонные лотки усилены армированием, но могут разрушаться из-за множества циклов замерзания и оттаивания. Кроме того, из-за массивности используют для наружных подземных трасс.

Железобетонные лотки

Наиболее универсальными являются стальные лотки, которые бывают:

• Лестничного типа (НЛ). Лотки относятся к несущим конструкциям, и востребованы при прокладке кабельных линий с разветвлениями и поворотами в вертикальной и горизонтальной плоскости. Могут использоваться для монтажа проводов напряжением до 1000В.
• Монтажные. Применяют для прокладки кабелей до 1000В. Монтажные лотки с перфорацией используют для закрепления магистральных участков сетей, стояков, спусков и ответвлений от основных трасс.

Замковые прямые. Лотки могут быть перфорированные и неперфорированные. Используются при сооружении кабельных трасс, причем благодаря особой конструкции можно обойтись без соединителей.

Стальные лотки

Для монтажа кабельных трасс также используют сборные конструкции, которые состоят из полок, стоек и скоб. Они служат для прокладки кабелей, закрепления коробов и лотков. Стальные полосы и профили с перфорацией применяют при выполнении различных электромонтажных работ. Они имеют длину 2 м и позволяют возводить конструкции любой сложности. При выполнении электропроводки на тросах необходимы электромонтажные крепежные изделия, которые состоят из анкеров, зажимов и муфт. Они обеспечивают надежность фиксации и натяжение тросов.

Для повышения безопасности эксплуатации при монтаже кабельных трасс из стальных лотков и других конструктивных элементов необходимо заземление.

Способы защиты и преимущества стальных лотков

Основной недостаток лотков из стали — склонность к появлению коррозии. Чтобы предотвратить деформацию металла и увеличить срок эксплуатации используют разные способы защиты.

Один из вариантов предусматривает нанесение на поверхность лакокрасочного или порошкового покрытия. В первом случае электромонтажные изделия из стали подвергают предварительной обработке и погружают в ванну с краской. Нанесение и сушка порошкового полимерного покрытия осуществляется на автоматизированных линиях. Такая обработка не только препятствует появлению коррозии, но и позволяет сделать из кабельной трассы дизайнерский объект. Возможна окраска лотков и сборных конструкций в тон отделки в помещении или в корпоративном стиле. Цвета подбираются по каталогу RAL.

Более эффективным способом защиты является нанесение слоя цинка на поверхность стальных электромонтажных изделий. Такое покрытие сохраняет стойкость к коррозии не менее 20 лет. Для обработки используют горячее цинкование с погружением в ванну с жидким цинком или метод Сендзимира, при котором оцинковка рулонной стали происходит в специальных аппаратах.

Характеристики разных видов покрытия отражены в таблице 2.

* — срок эксплуатации изделий с лакокрасочным покрытием при своевременной окраске поврежденных поверхностей составляет 20 лет

При своевременной окраске поврежденной поверхности срок службы лотков с лакокрасочным покрытием может составлять до 20 лет.

К преимуществам монтажных, лестничных и замковых лотков, сборных конструкций и профилей из стали относятся:

• Продолжительный срок службы, который составляет до 20 лет. Различные покрытия предохраняют металл от негативных внешних воздействий и появления коррозии.
• Универсальность. Электромонтажные стальные изделия разных форм и размеров позволяют создавать кабельные трассы любой конфигурации, от простых до самых сложных с поворотами и углами.
• Надежность. Способы крепления отдельных элементов и кабелей обеспечивают прочность фиксации слаботочных и силовых линий.
• Безопасность. Прочные лотки и сборные конструкции из стали не горят и надежно защищают кабели от механических деформаций. Кроме того, они позволяют снизить вероятность повреждений при пожаре.
• Эргономичная форма и лаконичный дизайн. Лотки с лакокрасочным или цинковым покрытием имеют привлекательный вид и могут использоваться для прокладки кабельных трасс в любых помещениях — производственных, офисных и торговых.

Благодаря перфорации монтажные и замковые лотки обеспечивают эффективный отвод тепла и не допускают перегрева кабельных линий.

Подготовка и разметка трассы прокладки кабелей в грунт

Прежде, чем начинать прокладку кабелей в грунте или строительство кабельной (телефонной) канализации, в соответствии с проектной документацией выполняют разметку прокладки трассы на местности, определяя места для рытья траншей и котлованов. На рабочей документации должны быть отмечены подземные коммуникации, расположенные в районе прохождения трассы и пересекающие ее, с отметками согласований владельцев этих инженерных систем.

Наличие в штате геодезической службы с современным оборудованием фирмы Leica (производство Швейцария) позволяет выполнять разбивку трассы линейного объекта в любых по сложности условиях в полном соответствии с требованиями действующих СНиП.

Мы выполняем разбивочные работы для сооружения инженерных сетей — электрического кабеля, кабеля связи, трубопровода. Мы используем точное современное оборудование и высокоточные сертифицированные приборы, которые регулярно проходят поверку.

Разбивка трасс должна производиться в строгом соответствии с рабочими чертежами, по геодезическим отметкам.

— Разбивка трассы состоит из двух рабочих операций:

а) переноса с рабочего чертежа в натуру и закрепления поворотных и основных промежуточных центров оси трассы, которые должны даваться в абсолютных привязках от местных ориентиров и от «красной линии» застройки. Разбивка должна производиться с помощью геодезического инструмента, при привязке к местным ориентирам — с помощью мерной цепи или рулетки;

б) определения прямолинейности и переноса в натуру продольной оси трассы между поворотными и основными промежуточными центрами с помощью вешек, мерной цепи или рулетки.

— Закрепление прямолинейности трасс, а также мест контрольных точек при прокладке подземных сооружений с помощью вех должно выполняться следующим образом.

Главную веху № 1 высотой 3 — 4 м с красным флажком устанавливают в исходной точке, а вторую такую же веху № 2 устанавливают в следующей точке (в поворотном или основном промежуточном центре) так, чтобы ее было видно со стороны первой вехи. Затем между первой и второй вехами устанавливают веху № 3 таким образом, чтобы она находилась в створе (на одной прямой) с первой и второй вехами. Третью и последующие вехи устанавливают со стороны первой через каждые 40 — 50 м.

Правильность установки третьей вехи проверяют глазомерной визировкой с первой на вторую веху. Если третья веха находится на прямой, соединяющей первую и вторую вехи, она закрывает собой для наблюдателя со стороны первой вехи вторую веху и наоборот. Места установки фиксируют кольями (рис. 2.1).

Колья, применяемые для разбивки трасс, должны иметь длину 30 — 40 см и диаметр 3 — 4 см. Нижнюю часть кола затесывают на конце, а на верхней делают срез для маркировки. Для забивки кола заготавливают гнездо с помощью лома.

— При ручной разработке траншеи на расстоянии, равном половине ее ширины от колышков, следует натягивать шнур, обозначающий линию одного из краев траншеи.

— В том случае, когда при разбивке обнаружатся несоответствие рабочих чертежей натуре и необходимость выполнения работ с отклонением от проектных данных, строительная организация должна пригласить представителей заказчика и проектной организации для решения вопроса об изменении трассы, что оформляется актом или коррекцией рабочего чертежа, которая должна быть удостоверена подписями представителей заказчика, проектной и заинтересованной организаций.

— В процессе разбивки трасс ГТС необходимо учитывать следующее:

а) пересечение улиц подземными сооружениями ГТС должно осуществляться под углом 90° к оси улицы, только при невозможности этого допускается отклонение от прямого угла в пределах не более 45°;

б) пересечение рельсовых путей (железнодорожных и трамвайных) подземными сооружениями ГТС должно осуществляться только под углом 90°;

в) в садах, парках и скверах разбивка трасс должна производиться в присутствии представителя садово-паркового хозяйства и зеленого строительства с учетом наименьших повреждений зеленых насаждений.

— При разбивке трассы прокладки кабельной канализации и кабелей связи в грунте необходимо соблюдать минимальные расстояния между ними и другими сооружениями

¹⁾ При защите кабеля в кювете кирпичом, бетонными плитами и т. п. это расстояние может быть уменьшено до 0,5 м.

²⁾ В числителе указаны расстояния при прокладке кабелей непосредственно в грунте, в знаменателе — в трубах, а при отсутствии дроби — для обоих случаев.

³⁾ При сближении низкочастотных кабелей связи с силовыми кабелями напряжением до 10 кВ допускается 0,25 м при условии защиты кабелей (прокладка в трубах, установка несгораемых перегородок и т.п.).

⁴⁾ При пересечении с силовыми кабелями напряжением до 35 кВ в стесненных условиях допускается 0,15 м при условии разделения кабелей на всем участке пересечения плюс 1 м в каждую сторону плитами или трубами из бетона или другого равнопрочного материала; при этом кабель связи должен быть расположен выше силового кабеля.

⁵⁾ При прокладке кабеля в стальной трубе или покрытии его швеллером по длине, равной расстоянию между крайними проводами ВЛ плюс 15 м с каждой стороны от крайних проводов, допускается уменьшение этих расстояний до 10 м.

⁶⁾ При прокладке кабеля в стальной трубе или покрытии его швеллером по длине, равной расстоянию между крайними проводами ВЛ плюс 10 м с каждой стороны от крайних проводов, допускается уменьшение этих расстояний до 5 м.

⁷⁾ Данные расстояния могут быть уменьшены соответственно до 2 и 5 м при прокладке кабеля в стальной трубе или покрытии его швеллером или угловой сталью по длине в обе стороны относительно опоры не менее 3 м в населенной местности и 9 м — в ненаселенной местности.

⁸⁾ При этом кабель должен быть проложен в стальной трубе или покрыт швеллером или угловой сталью по длине в обе стороны от опоры не менее 3 м.

⁹⁾ Норма дана для кабелей ЛС и кабельной канализации.

¹⁰⁾ При пересечении кабеля ПВ с кабелями ЛС и ПВ это расстояние должно быть не менее 0,5 м; при этом прокладываемый кабель ПВ на всем участке пересечения плюс 1 м с каждой стороны от него должен быть заключен в трубу.

Примечание. Кабели и кабельная канализация прокладываются:

— выше канализационных и водопроводных сетей;

— выше или ниже действующих кабелей связи, силовых кабелей, газопроводов, нефтепроводов и теплосетей.

Прокладка подземных кабелей | electriceasy.com

Подземные кабели, конечно же, предназначены для установки или прокладки под землей. Надежность подземной кабельной сети в значительной степени зависит от правильной прокладки кабелей, качества кабельных соединений и отводных соединений и т. д. Существует три основных метода прокладки подземных кабелей : (i) прямая прокладка, (ii) втягивание. система и (iii) твердая система. Эти три метода объясняются ниже с их преимуществами и недостатками.

Прямая прокладка подземных кабелей

Этот метод является самым популярным, так как он прост и дешев. Кабели, прокладываемые этим методом, должны быть покрыты битумированной бумагой и мешковиной, чтобы обеспечить защиту от коррозии и электролиза. Процедура прямой прокладки заключается в следующем.

Процедура укладки

• Выкапывается траншея глубиной около 1,5 м и шириной 45 см.
• Затем траншея засыпается слоем мелкого песка толщиной 10 см.
• Кабель проложен по песчаной подушке. Песчаная подушка защищает кабель от влаги из земли.
• Затем проложенный кабель снова засыпают слоем песка толщиной около 10 см.
• При прокладке нескольких кабелей в одной траншее расстояние между ними по горизонтали или по вертикали составляет около 30 см, чтобы уменьшить эффект взаимного нагрева. Расстояние между кабелями также гарантирует, что неисправность одного кабеля не повредит соседний кабель.
• Затем траншея засыпается кирпичом и землей для защиты кабеля от механических повреждений.

Преимущества

• Проще и дешевле двух других методов
• Тепло, выделяемое кабелями, легко рассеивается в земле.

Недостатки

• Для прокладки новых кабелей для удовлетворения повышенных требований к нагрузке необходимо выполнить совершенно новые земляные работы, стоимость которых равна стоимости новой прокладки.
• Изменения в кабельной сети непросты.
• Стоимость обслуживания выше.
• Определить место неисправности сложно.
• Этот метод нельзя использовать в перегруженных районах, таких как мегаполисы, где земляные работы слишком дороги.

[Также читайте: Типы подземных кабелей]

Система выдвижения

В этом методе чугунные или бетонные трубы или каналы прокладываются под землей с люками в подходящих местах вдоль трассы кабеля. Затем кабели протягиваются в трубы из люков. Обычно вместе с тремя кабельными каналами предусмотрена дополнительная труба/канал для прокладки соединений релейной защиты и контрольных проводов. Расстояние между люками должно быть таким, чтобы было легче протягивать кабели. На поворотах или при изменении направления трассы радиус поворотов должен быть больше. Кабели, которые должны быть проложены таким образом, не должны быть бронированными, но должны быть снабжены мешковиной и джутом, чтобы защитить их при протягивании.

Преимущества

• Ремонт, добавление или изменение кабельной сети можно легко производить из колодцев без повторных земляных работ.
• В этом методе, поскольку кабели не должны быть армированы, процедура соединения кабелей упрощается.
• Стоимость обслуживания значительно ниже.
• Меньшая вероятность возникновения неисправности благодаря надежной механической защите, обеспечиваемой системой.

Недостатки

• Начальная стоимость очень высока.
• Из-за неблагоприятных условий отвода тепла снижается допустимая токовая нагрузка кабелей.

[Также читайте: Основы передачи электроэнергии]

Твердая система

В этом методе кабель укладывается в желоб из чугуна, керамогранита, асфальта или обработанной древесины. Когда кабель уложен на место, желоб заполняется битумно-асфальтовым составом, а затем засыпается. Кабели, проложенные таким образом, могут быть просто покрыты свинцом, так как желоб обеспечивает хорошую механическую защиту.
Этот метод в настоящее время используется очень редко, так как он более дорогой, требует квалифицированной рабочей силы и благоприятных погодных условий.

Прокладка кабеля под землей Все, что вам нужно знать

Охрана природы, природные объекты,
эстетика и пространство делают прокладку кабелей под землей неизбежной и необходимой.
Подземная прокладка кабеля имеет дополнительные преимущества в виде снижения передачи
потери и снижение риска потери обслуживания в случае экстремальных погодных условий.

Что такое
подземная прокладка кабеля?

В районах с ограниченным пространством для кабелей, особенно в городских районах, эффективным методом является подземная прокладка кабелей. Телекоммуникации или электроэнергия могут передаваться по подземным кабелям. Данные передаются из одной точки в другую по кабелю, проложенному по земле, а не по висящим на опорах и башнях в подземной кабельной системе.

По сравнению с воздушными кабелями, под землей
кабели не видны невооруженным глазом и, следовательно, сохраняют
эстетическая красота. Для этого необходимо вырыть соответствующие траншеи и
процесс должен выполняться систематически, чтобы гарантировать успех и минимальные
требования к обслуживанию.

Преимущества
подземной прокладки кабеля

Изменение климата сделало экстремальные погодные условия более частыми. Чтобы иметь бесперебойное электроснабжение и телекоммуникации, важно, чтобы наша инфраструктура была спланирована и оборудована таким образом, чтобы выдерживать суровые погодные условия. Следующие преимущества делают подземные кабельные системы предпочтительным выбором:

• Более длительный срок службы – Подземные кабели имеют гораздо больший срок службы, чем воздушные кабели.
• Сокращение расходов на техническое обслуживание – Меньшее воздействие природных явлений, таких как падающие ветки, сильный ветер и дождь, снижает потребность в техническом обслуживании.
• Предотвращение несчастных случаев- Воздушные кабели могут обрушиться на здания и автомобили и подвергнуть находящихся рядом с ними опасности поражения электрическим током. В этом плане подземная прокладка кабеля более безопасна.
• Непрерывная работа – Защищенные от внешних факторов подземные кабели обеспечивают бесперебойное питание или обслуживание.
• Отсутствие препятствий – Подземные кабельные системы полностью скрыты от глаз и не создают препятствий для собственности.
• Требуемая минимальная площадь – Воздушные кабели требуют много места для установки опор, тогда как для подземных кабелей требуется очень ограниченная полоса земли.

Порядок и монтаж подземной кабельной прокладки

Эффективность и работоспособность подземной кабельной системы зависят от правильной прокладки кабеля, качества кабельных соединений и ответвлений. Существует три способа прокладки кабеля под землей. Процедура, применяемая в каждом методе, следующая:

Прямая укладка

Этот метод требует рытья траншеи глубиной 1,5 м и шириной 0,45 м, которую затем засыпают слоем песка. Кабели укладываются в траншеи и засыпаются слоем песка толщиной 10 см. Для защиты от механических повреждений траншею закрывают кирпичом и другими материалами.

Если требуется прокладка более одного кабеля
в траншее расстояние между осями по горизонтали или вертикали равно 30 см.
предусмотрены для предотвращения взаимного нагрева.

Преимущества:

• Самый простой и дешевый способ прокладки кабеля под землей
• Вырабатываемое тепло рассеивается в земле.

Недостатки:

• Высокая стоимость обслуживания
• Затруднительно указать точное местонахождение неисправности
• Затруднительно изменить кабельную сеть.

Всасывающая система

В подходящих местах вдоль кабельной трассы располагаются каналы или трубопроводы из чугуна, бетона или глазурованного камня с люками. Люки используются для протягивания кабеля на место.

Преимущества:

• Люки сделать дополнения, ремонт
  простота обслуживания
• Низкая стоимость обслуживания
• Механическая защита снижает
  возникновение неисправностей.

Недостатки:

• Высокая стоимость монтажа
• Низкое рассеивание тепла благодаря сгруппированному
  кабели.

Сплошная система

Подземные кабели прокладываются в открытых трубах или желобах вдоль кабельной трассы. Корыта обычно изготавливаются из асфальта, керамогранита или чугуна. Асфальтовая смесь используется для заполнения желобов после укладки кабеля.

Преимущества:

• Сильная механическая защита

Недостатки

• Требования к квалификации и рабочей силе
  привести к высоким затратам

Проблемы
подземной прокладки кабеля

Различные проблемы в процессе прокладки
подземные кабели:

1. Высокая стоимость установки: Первоначальная стоимость установки подземной кабельной системы высока, поскольку к общей стоимости добавляются затраты на восстановление дорог и окружающей инфраструктуры.
2. Разрешения и разрешения: Прежде чем приступить к копанию, необходимо получить ряд разрешений от соответствующих органов.
3. Громоздкие модификации: Невозможность найти линии и отдельные участки делает утомительным добавление или изменение линии.
4. Препятствия на трассе кабеля: Трасса кабеля должна быть спроектирована с учетом любых препятствий, которые могут быть на трассе.
5. Требования к изоляции: Слои изоляции необходимы для подземных кабелей, чтобы выдерживать потоки высокого напряжения.

Часто задаваемые вопросы

Какова минимальная глубина прокладки кабеля под землей?

Минимальная глубина прокладки кабеля ниже
земля варьируется в зависимости от допустимого напряжения кабеля. Глубина должна
быть не менее 0,9 м для кабелей от 3,3 кВ до 11 кВ, 1,05 м для кабелей от 22 кВ до 33 кВ.
минимальная глубина кабеля низкого напряжения должна быть 0,75 м.

Какой способ прокладки кабеля?

Надежность кабельной сети зависит
по способу укладки и креплению фитингов, таких как концевые кабельные муфты, муфты,
ответвительные соединители и т. д. Метод прокладки определяет подход, который будет
сопровождаются рытьем траншей, монтажом воздуховодов и расположением
кабели. В основном существует три метода прокладки кабелей под землей.
бывают прямой прокладки, вкатной и сплошной системы.

На какой глубине кабель должен быть проложен под землей?

Требования к глубине зависят от
топография местности. Для пересечений дорог и дренажных канав, которые еще не
быть законченным, стандартная глубина варьируется от 30 до 42 дюймов. Если земля
остается замороженным в течение длительного периода времени, то глубина должна быть не менее
30 дюймов. Переходы через проезжую часть требуют более глубокой копки со стандартной глубиной 42
дюймы.

Какой должна быть нормальная глубина прокладки кабеля?

Нормальная глубина прокладки кабелей составляет
зависит от климатических условий и местности.
