Какими нормативными документами следует руководствоваться и какие мероприятия выполнять при прокладке транзитных кабелей через пожароопасные помещения/зоны?

23 января 2018 в 10:00

Вопрос касается транзитной прокладки электрических кабелей (230-400 В) через пожароопасные помещения/зоны (категория по ПУЭ) в жилых и общественных зданиях.

Согласно ПУЭ п.7.4.37 «Через пожароопасные зоны любого класса, а также на расстояниях менее 1 м по горизонтали и вертикали от пожароопасной зоны запрещается прокладывать не относящиеся к данному технологическому процессу (производству) транзитные электропроводки и кабельные линии всех напряжений».

Однако, согласно ГОСТ Р 50571.4.42-2012 «Требования по обеспечению безопасности. Защита от тепловых воздействий» п. 422.3.5, требования которого относятся к помещениям с наличием пожароопасных обрабатываемых или складируемых материалов: «Электропроводки, которые пересекают эти помещения, но не предназначены для использования в них, должны удовлетворять следующим условиям:….». В примечании к п. 422.6 «Выбор и монтаж оборудования в помещениях, в которых может подвергаться опасности невосполнимое имущество» указано «Для защиты от пожара могут быть применены следующие меры:…».

Также в ГОСТ Р 50571.4.42-2012 отсутствует такое понятие как «пожароопасная зона», требования данных пунктов 422.3 относятся к помещениям.

ПУЭ запрещает прокладку транзитных кабелей через пожароопасные зоны, а также на расстояниях менее 1 м по горизонтали и вертикали от них. На расстояниях более 1 м от пожароопасной зоны прокладка транзитных кабелей по пожароопасному помещению не запрещена согласно ПУЭ и никаких специальных требований не предъявляется.

ГОСТ Р 50571.4.42-2012 не выделяет пожароопасные зоны внутри пожароопасных помещений (с наличием пожароопасных обрабатываемых или складируемых материалов), но предъявляет требования к электропроводкам прокладываемым через данные помещения.

Какими нормативными документами следует руководствоваться и какие мероприятия выполнять при прокладке транзитных кабелей через пожароопасные помещения/зоны? И относятся ли данные требования к пожароопасному помещению или зоне?

Ответ

АО «Нанософт»

Используемые нормативные источники


  • ПУЭ . Правила устройства электроустановок. Издание 7


  • Технический регламент. Технический регламент о требованиях пожарной безопасности


  • СП 31-110-2003. Проектирование и монтаж электроустановок жилых и общественных зданий


  • СП 6.13130.2013. Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности


  • СП 113.13330.2012. Стоянки автомобилей


  • ГОСТ Р 50571.4.42-2012. Электроустановки низковольтные. Часть 4-42. Требования по обеспечению безопасности. Защита от тепловых воздействий


  • СП 256.1325800.2016. Электроустановки жилых и общественных зданий. Правила проектирования и монтажа


  • Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона ‘Технический регламент о безопасности зданий и сооружений’


  • ГОСТ Р 50571.4.42-2017. Электроустановки низковольтные. Часть 4-42. Защита для обеспечения безопасности. Защита от тепловых воздействий



По теме этого документа

Транзитная прокладка кабеля через здания и помещения по ПУЭ

Транзит кабеля представляет собой кабельные линии и электропроводку. Он обязательно проходит сквозь все помещение, но при этом не относится к определённому технологическому процессу и ни коим образом не питает потребителей.

Многих людей мучает вопрос, касающийся транзитной прокладки кабеля через пожароопасные помещения. Связано это с тем, что безопасность подобных помещений зависит в первую очередь от правильных проектных решений в плане электрической части.

Глава 7.4 в правилах устройства электроустановок регламентирует основные правила монтажа электроустановок непосредственно в пожароопасных участках промышленных предприятий. Однако определенные ведомственные нормы технологического проектирования иногда ужесточают определённые требования этой главы. В подобной ситуации лучше всего следовать действующим ведомственным нормам.

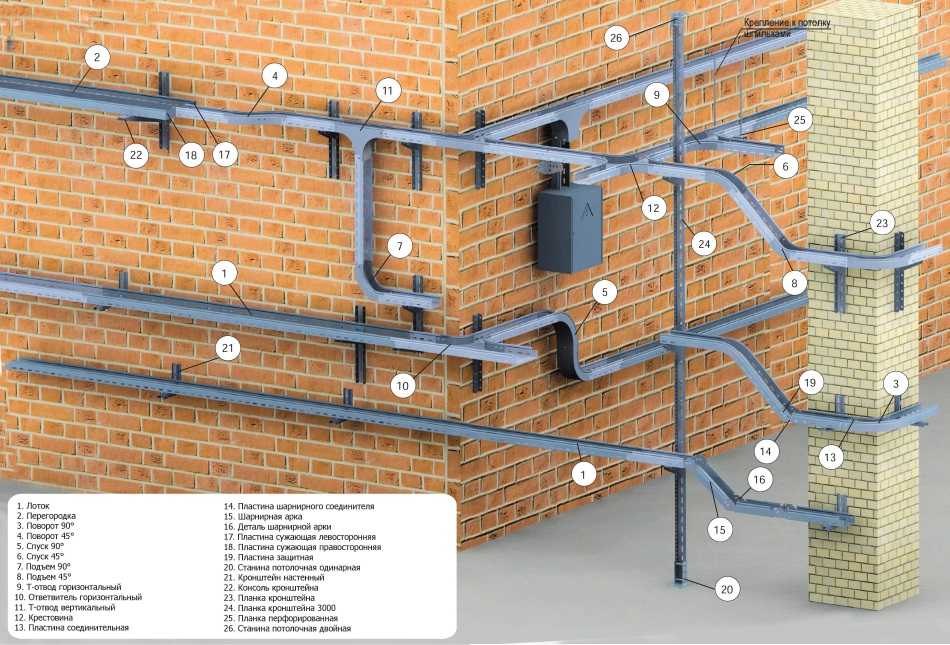

Транзитная прокладка кабеля через здание

В ПУЭ дополнительно приведена классификация всех пожароопасных установок, если рассматривать их непосредственно с точки зрения опасности для всех кабельных прокладок. При этом все оболочки проводки из металла для собственной безопасности следует покрыть специальным антикоррозийным составом или отдать предпочтение негорючему лаку.

Однако вполне допустимо в пожароопасных наружных установках или на эстакадах прокладывать проводку совместно с трубопроводом, в котором протекает Главное в процессе не забывать, что монтировать электропроводку необходимо исключительно с противоположной стороны от самого трубопровода. Соединять все кабельные жилы из алюминия в зданиях с высоким классом пожароопасности следует пайкой или, как вариант, сваркой.

Транзитная прокладка кабеля характеризуется тем, что устройства, созданные для ввода проводки в различные приборы обязаны подходить под их исполнение, определённый класса помещения и способ установки.

Транзит кабелей через пожароопасные помещения

Важно учитывать, что монтировать электрику на взрывоопасных объектах рекомендуется исключительно специально созданным для этой цели кабеля. Дополнительно необходимо четко следовать всем требованиям, которые прописаны в:

  • ГОСТ;
  • СНиП;
  • ПУЭ.

Только так в будущем получится сделать помещение безопасным на все сто процентов.

Ключевые требования

В каждом из взрывоопасных объектов необходимо использовать особый кабель в процессе монтажа электропроводки. Несмотря на то, что зоны опасности обычно имеют разный класс, у проводника всё равно должна быть определенная оболочка. Наиболее часто это:

  • Оболочка из алюминия и резины.
  • Оболочка из бумаги и резины.
  • Оболочка из поливинилхлорида и резины.

Однако следует учитывать, что при прокладке транзитных кабелей через помещения, которые отличаются повышенной взрывоопасностью, строго настрого не рекомендуется применять изделия с изоляцией на основе полиэтилена.

Так как участок с показателем опасности B1 и B1a принято считать по-настоящему опасным, то в кабельной линии непременно должны присутствовать жилы из меди. Чтобы проложить необходимые коммуникации в месте с классом опасности B16, B1г, B11 и B1а, официальные документы рекомендуют выбирать кабель, состоящий преимущественно из алюминиевых жил, который будет дополнительно надежно защищен изоляцией из этого же материала. Для подобных зон строго запрещено выбирать неизолированные проводники.

Прокладка кабеля транзитом на потенциально взрывоопасном объекте — это процесс непростой, поэтому все нормативные акты советуют обратить более пристальное внимание на электропроводку с такими маркировками как:

  • ВБбШв;
  • КВБбШв;
  • ВБВ;
  • КПГН;
  • АВБВ.

Это самая распространенная проводка, которая подходят именно для помещений с высокими показателями взрывоопасности.

ПУЭ: транзит кабелей

На сегодняшний день представлено несколько способов монтажа транзитных кабелей, каждый из которых четко обозначен в ПУЭ. Согласно нормативным актам, в электросетях с напряжением менее одного Киловатта, чтобы провести заземление или зануление следует выбирать специальную четвёртую жилу провода.

Если здание имеет класс угрозы B1 и B1a, то прокладывать кабельную линию следует в специальных трубах, однако располагаться она будет на стене. При этом конец трубы следует дополнительно обработать и уплотнить, используя трубные сальники.

Установка проводки особых местах, где взрывоопасный участок переходит в простое помещение тоже следует осуществлять по определённой технологии. Важно прежде всего устанавливать трубные сальники именно на том участке, где зона опасности достигает максимально высоких показателей.

Если электрику будут прокладывать между помещениями с равнозначным показателем угрозы, то трубные сальники, согласно всем правилам, устанавливают именно в той части, где смесь демонстрирует самый высокий показатель угрозы. Однако если показатель угрозы составит B1, то сальники, согласно нормам, придется расположить одновременно в обеих частях помещения.

Также стоит запомнить, что кабельная линия, проложенная сквозь перекрытия, обязана выходить из поверхности пола примерно на пятнадцать см.

Если до сих пор остались какие-либо вопросы по поводу транзитной прокладки кабелей, то следует обратиться за помощью к специалистам электролаборатории Мегаватт Сервис. Они с радостью ответят на все вопросы и помогут решить вопрос с монтажом.
