Линии электропередач для современного человека – необходимость, без которой функционировать практически невозможно.
Некоторые люди настолько привыкли к ним, что перестали замечать и не обращают внимания на многочисленные столбы, а между тем они выполняют очень важную задачу и распространяют электричество на большие расстояния.
Как и любое оборудование, линии электропередач также поддаются влиянию времени и могут провиснуть, что может быть связано с деструкцией изолятора, ослаблением бандажа, либо же виноват инородный объект, попавший на линии (чаще всего это ветки деревьев или птицы).
Кроме того, спустя долгий срок эксплуатации провода могут провиснуть, поэтому рано или поздно приходит тот момент, когда придётся всерьёз задумываться о том, как натянуть провод.
Этим же вопросом, как его натянуть его, если кабель провисший, задаются собственники только что построенных домов, желающие провести электричество на свой участок.
Инструкция для тех, как натянуть провисший проводник на линии
Прежде всего, не стоит паниковать и нервничать, но и подходить близко к столбам также не надо.
Дождитесь приезда специалистов и ни в коем случае не пытайтесь натянуть провисший кабель и исправить проблему самостоятельно – это может обернуться очень печальными последствиями.
Не подпирайте и уж тем более не старайтесь отрезать кусок кабеля, чтобы забрать его себе.
Повреждённые участки линий представляют опасность, даже если электричество в них отсутствует (если Вы не знаете, что такое шаговое напряжение, то ознакомьтесь, эта информация впоследствии может оказаться жизненно важной).
Какие действия стоит предпринять, чтобы натянуть провисший участок
Свяжитесь с хозяином участка или иным лицом, которое отвечает за эту территорию и несёт ответственность при возникновении чрезвычайных ситуаций.
Объясните ему происходящее.
Если же нет возможности связаться с ним, то обратитесь в МЧС, энергоснабжающую организацию, местную администрацию или какой-либо другой уполномоченный орган.
Объясните ему происходящее.Норма провисания
Существуют нормативы, согласно которым определённое расстояние между землёй и провисшим проводом считается приемлемым. Они приведены в следующем перечне.
- Высота между провисшим проводом и асфальтом, где ходят люди, должна быть не меньше 3,5 метров, над проезжими местами – не меньше 5. Ответвление делается на высоте 2,5 метров для СИП.
- Если проводник не изолирован, то высота над пешеходными участками должна быть не меньше 3,5, над проезжими – не меньше 6. Ответвление делается на высоте 2,75 метров.
- Если СИП проходит через жилое здание, то расстояние между балконом и провисшим кабелем должно составлять как минимум один метр, между проводом и стеной – не меньше 20 см.
- Если провисший проводник не изолирован, то допускается не меньше 1,5 метра между балконом и кабелем и не меньше одного метра между проводом и стеной.
- Линии электропередач с неизолированными проводниками над зданиями не располагаются, это категорически запрещено.
Как натянуть провисший участок линии
Если Вы являетесь собственником участка или ответственным лицом и имеете акт, где чётко обозначены точки разграничения, а также поставка электроэнергии на участок, то ответственность за то, чтобы натянуть кабель кладётся на Ваши плечи.
Внимание! Любые действия с линиями электропередач необходимо делать, полностью отключив электричество, обесточив местность и отключив РП. При этом, чтобы обезопасить себя по максимуму, для того чтобы натянуть кабель, нужно с двух сторон участка наложить заземление.
Если же Вы – специалист данной области, но не владелец этой земли, то действовать Вы можете только с разрешения собственника или другого компетентного органа (для этого надо подать соответствующее заявление и получить официальное разрешение).
И только после Вы должны отключить линию от напряжения и начать работу.
Инструкция по восстановлению ЛЭП
- Отсоединяем вводы, а также убираем инородные предметы, если таковые имеются (ветки деревьев, случайно залетевшие вещи вроде воздушных шариков и так далее).
- Раскручиваем бандажи и высвобождаем провод, оставляя его на траверсах опор.
- Натягиваем кабель, начиная с концевой анкерной опоры. Это считается правильным, поскольку она имеет дополнительные подпорки, которые находятся вдоль линий и берут часть нагрузки на себя.
- Производим процесс натяжения при помощи проводника из алюминия. Желательно взять часть размером в 20 метров. При помощи бандажа он соединяется с повреждённым участком и изолятором. После этого происходит непосредственно само натяжение.
- Закрепляем на изоляторе основную часть проводом из алюминия (создаём три жилы).
- Повторяем процедуру со всеми изоляторами вдоль повреждённой линии вплоть до крайней точки опоры.
- После исправления повреждённых частей подключаем отводы, проверяем линию на работоспособность и безопасность. Затем, если всё в порядке, подаём заявку в компетентный орган для получения разрешения на подключении электроэнергии.

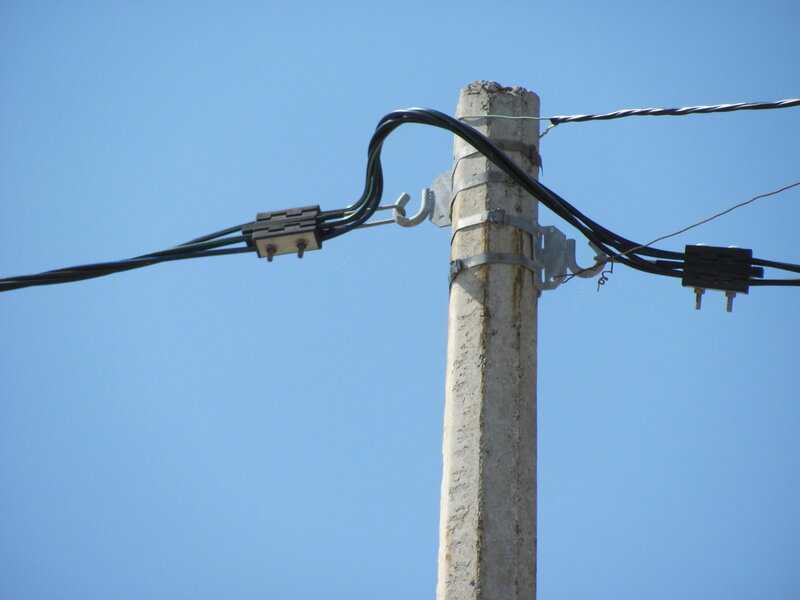

Примечание: провода по типу СИП можно натянуть тем же способом, однако вместо изолятора применяем специальную арматуру для крепежа и анкера.
Внимание! Натянуть можно только участок с относительно небольшим провисанием проводов (допускается 0,5 метра). Это необходимо в связи с температурными изменениями в зимнее и летнее время года.
Похожие публикации:
Как натянуть провисший провод лэп
Автор Фома Бахтин На чтение 3 мин.
Просмотров 4.5k. Опубликовано
Обновлено
Внимание! Все описанные ниже работы по устранению провисания проводов ЛЭП должны выполняться с полным отключением напряжения электромонтажными организациями со специально обученным персоналом, имеющим соответствующую группу электробезопасности и допуск к верхолазным работам на ЛЭП!
Если вы заказчик подобных работ – вам необходимо натянуть провод ЛЭП, или начинающий электрик — прочтение данной статьи будет полезно в плане расчёта трудозатрат, количества нужных материалов и приблизительной оценки стоимости работ.
Провис провода – довольно частое явление, встречающееся на старых линиях электропередач (ЛЭП), выполненных с использованием неизолированного алюминиевого провода. Основная причина провиса проводов ЛЭП – невыполнение или несвоевременное выполнение профилактических ремонтных работ линий.
Чаще всего это ЛЭП дачных массивов, где зачастую совсем отсутствует электротехнический персонал и следить за линиями просто некому. Результаты такого «обслуживания» — провисы проводов едва ли не до земли, сбитые деревянные крестовины в проводах, подвешенные к проводам тяжёлые предметы. Подобные меры не выдерживают никакой критики и строго запрещены ПУЭ.
Как натянуть провод ЛЭП? Прежде всего необходимо отключить напряжение на участке, где нужно натянуть провод. Следующий шаг – снять все электрические вводы в дома с провода, который требуется натянуть. Для этого надо размотать все вводные скрутки (соединения), освободить изоляторы от проводов (временно их можно повесить на крюки изоляторов).
Прежде чем натянуть провод, нужно снять с него все вязки на изоляторах (по всей длине) и положить его (опять – же, временно) на траверсы, с внутренней стороны. После этого можно натягивать провисший провод.
Натяжка провода производится с концевой анкерной опоры, имеющей, как правило укосину вдоль линии.
Не путайте с анкерной промежуточной (ветровой) опорой – укосина в ней расположена поперёк линии.
Далее потребуется кусок неизолированного алюминиевого провода 1 (20 м, можно б/у), который прикладывается к натягиваемому проводу 2, после чего оба обматываются виток к витку заранее приготовленной жилой из ненужного провода – бандаж 3, (длина 20 – 30 см).
Теперь можно переходить непосредственно к натяжке провода. Провод 1 вкладывается в прорезь изолятора (между «щёчками») и натягивается. Далее надо снять провод 2 с изолятора 4 и натянуть провод 1 натягивая тем самым и провисший провод 2 до нужной натяжки, после чего он и фиксируется на изоляторе («глушится»).
После того, как провод 2 надёжно зафиксирован на изоляторе можно снимать бандаж и крепить провода к изоляторам на промежуточных опорах – приступать к вязке провода.
Для крепления провода к изолятору потребуется 1-2 жилы алюминиевого провода длиной примерно 50 см (см. рис). Этими жилами провод прижимается к «шейке» изолятора с внутренней стороны траверсы, оборачивается на узел («накрест») с внешней стороны траверсы, а его концы накручиваются не натянутый провод.
Провод натянут, вязка провода закончена, можно соединять откинутые ранее вводы и подавать напряжение.
Описанный процесс устранения провиса провода здесь показан лишь в общих чертах, но, ознакомившись с вышенаписанным вы будете иметь хотя и общее, но довольно чёткое представление о том, как натянуть провод ЛЭП.
Оцените автора
Что такое провисание? Провисание воздушной линии электропередачи
Электростанция Передача и распределение
Электростанции Engr. Мизан
Сегодня мы узнаем о провисании ЛЭП. Во-первых, давайте начнем с провисания.
Что такое провисание? Слово «Sag» означает «висеть».
Кто теперь будет висеть? Если вы заметите провода мачты на линии передачи, то увидите, что она немного висит. Не по прямой. Теперь нарисуйте в уме прямую линию, через которую проходят две точки двух башен. Теперь количество проволоки, свисающей с этой прямой линии, называется этой проволокой. Представьте себе то, что изображено на картинке выше. Тогда будет ровно.
Содержание
Теперь на ум приходят некоторые вопросы. В чем проблема, если Саг меньше??
Лучше всего, если траверса башни провиснет к траверсе или проволока будет наклонена до определенной степени. Если провисание больше, то расстояние между одним кабелем и другим меньше. И мы знаем, что потеря короны может произойти из-за поляризованного искрового воздуха, если два провода не расположены должным образом.
Ну и как поставить провисание на определенный уровень? 92 / 8T
Здесь
S = провисание
W = вес троса
L = длина троса
T = натяжение троса после подвешивания
В точку.
Особенно в горных районах, которые можно увидеть. Одна башня очень высокая, а другая нижняя. В этом случае это не прямая линия. Потому что нет двух точек перекладины на острие. Как рассчитать в таком случае?
Предположим, что точки одной траверсы А, другой В. Если между ними есть точка О, то 92
Wi = вес льда на единицу длины
Ww = сила ветра на единицу длины
После извлечения W формула 3 и 2 является именно тем, что нужно.
Что такое предохранитель? Типы предохранителей и их применение.
Электрический автоматический выключатель | Работа и типы автоматических выключателей
Автоматический выключатель с воздушным дутьем/Работа автоматического выключателя с воздушным дутьем
Engr. Mizan
Я инженер по электротехнике и электронике, а также у меня более 6 лет опыта работы с WordPress, написанием статей и SEO. У меня есть сильные технические навыки письма. Я могу быстро понять и реализовать сложные концепции.
Я внимательно читаю, чтобы найти скрытый смысл. Тогда я пишу о них кратко и ясно.
Теги Пример расчета провисания Калькулятор провисания проводов качества электроэнергии
Как определить провисание линий электропередач
Обновлено 14 декабря 2019 г.
Автор: Кевин Бек протягивая силовые провода так далеко, как может видеть глаз, первое, что приходит вам на ум, вероятно, не «Посмотрите на эти провисшие линии электропередачи». Тем не менее, то, как провода изгибаются между башнями, является такой же характеристикой этого типа электропровода, как и сами башни.
В то время как обычные электрические провода в вашем районе соединены почти прямыми линиями с соседними столбами, гораздо большее расстояние между более удаленными высоковольтными проводами, а также вес этих проводов исключают такую схему. В результате они должны иметь возможность провисать между ними, иначе они могут сломаться из-за чрезвычайного натяжения . С другой стороны, чрезмерный допуск на провисание дорого обходится энергетической компании, поскольку для слишком большого провисания требуется больше материала в виде дополнительного провода.
Вычисление провисания между линиями и поиск оптимального значения — достаточно простое математическое упражнение.
Геометрия провисающих проводов
Пусть L будет расстоянием по горизонтали между соседними башнями (считается одинаковой высоты, часто неверное предположение в действительности), W будет вес на единицу длины проводника в Н/м, а T — натяжение в проводнике, для силы на единицу длины в Н/м. O — точка наименьшего прогиба, посередине между башнями.
Выберите точку P на проводе. Если вы выберете O в качестве точки (0,0) стандартной системы координат, координаты точки P будут (x,y). Вес отрезка изогнутой проволоки OP = W x и действует ( x /2) метров от O , так как масса проволоки равномерно распределена относительно этой средней точки. Поскольку этот участок находится в равновесии (иначе он двигался бы), на провод не действуют результирующие крутящие моменты (силы, вращающие тела).
