Какой кабель для проводки выбрать? Рекомендации по подбору кабеля для электросети в доме или квартире.

Содержание

Что выбрать: провод или кабель?


Некоторые пользователи не придают значения терминологии, считая, что провод и кабель являются одним и тем же изделием. Все-таки в их конструкции могут быть некоторые отличия.


Если говорить совсем просто, то кабель имеет внутри одной общей оболочки несколько токоведущих жил в своих индивидуальных оболочках. А вот провод может иметь одну изолированную токоведущую жилу или несколько жил внутри общей оболочки, которые не имеют индивидуальных оболочек, то есть они соприкасаются друг с другом, а значит не могут нести разные фазы или фазу/нейтраль/заземление.

Кабельная жила: какая она должна быть?


Главным элементом в конструкции кабеля является его металлическая жила или проводник, по которому протекает ток. Кабельные жилы бывают однопроволочными или многопроволочными, то есть они могут содержать несколько тонких проволок, скрученных в жгут. Чем больше кабельная жила будет иметь проволок, и они при этом будут тоньше, тем, соответственно, гибче будет сам кабель.


В большинстве случаев кабель с жилой из одной проволоки применяется для стационарной проводки скрытого типа. А вот кабели с многопроволочными жилами разрешены для прокладки электропроводки в квартире только открытым способом, так как не обладают свойствами, удовлетворяющими современные требования пожарной безопасности для скрытого типа монтажа.


Например, кабель ВВГнг-LS или нг-LS. Четыре буквы в конце означают: нг-LS – не распространяющие горение с низким дымо- и газовыделением; нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов. Допустим, этот кабель проложен под натяжным потолком. Если, чисто гипотетически, произойдет короткое замыкание (КЗ) или сильная перегрузка кабеля, не сработает ни одна защита, и этот кабель загорится, то за счет этих свойств он просто будет бездымно тлеть, пока не перегорит полностью и не пропадет контакт/КЗ. Кабель ПВС в принципе в своей изоляции таких свойств не имеет, и если он в тех же обстоятельствах загорится под потолком, он будет сильно дымить, выделяя яды, а так как он скрыт, возможности потушить его и при этом еще и не отравиться нет никакой.


У этих двух типов кабеля будут практически одинаковые технические характеристики. Однако многопроволочный кабель имеет более высокую цену и некоторые особенности монтажа: обязательно требуется спаять концы контакта или установить кабельные наконечники в месте соединения.


Также при подборе необходимого кабеля важно учитывать и количество самих жил. Лучше всего использовать многожильный кабель, так как для электропитания потребителей понадобится минимум две жилы: на фазу и на ноль. Если же в доме трехфазный потребитель, то потребуется уже три фазных и одна – нулевая. Кроме того, современные правила электромонтажа диктуют наличие еще и дополнительного заземляющего провода в однофазных и трехфазных сетях.


Обратите внимание!

Современные правила электробезопасности требуют заземлять нагрузку и, соответственно ставить для неё специальные розетки, поэтому для однофазной проводки необходимо использовать трехжильный кабель, а для трехфазной – пятижильный. То есть кабель, кроме фазного проводника(ов), должен иметь ноль и заземление.

Медная или алюминиевая жила?


Кабели, использующиеся для прокладки электросети в доме или квартире, как правило, оснащены алюминиевыми или медными жилами. Хоть до сих пор еще можно встретить пользователей, которые используют кабели с алюминиевыми жилами, но в настоящее время медный вариант считается более безопасным и эффективным, так как медь обладает высокой проводимостью, меньшей ломкостью при повторных изгибах и высокой устойчивостью к коррозии.


Если рассматривать алюминиевую жилу, то хоть она и имеет необходимую электропроводимость и теплоотдачу, но довольно быстро окисляется при попадании воздуха, образуя диэлектрик – тугоплавкую пленку темно-серого цвета, из-за которой происходит чрезмерный нагрев контакта, еще больше увеличивающий электрическое сопротивление. В итоге – контакты расплавятся, электроснабжение будет некачественным или вообще случится обрыв цепи. Кроме того, алюминиевая жила весьма ломкая в изгибах кабеля. Со временем может потрескаться изоляционный материал, что приведет к попаданию воздуха внутрь и ускорению процесса окисления и коррозии.


Также есть ограничения и по соединению с другими типами жил. Например, старый алюминиевый провод нельзя напрямую соединить с медным, так как это может вызвать электролиз. Ведь металлы имеют разные химические свойства и линейное расширение. При изменении температуры в помещении или величины тока место их соединения будет постепенно ослаблять, и соединение начнет перегреваться.




Минусы

Плюсы

· низкая электропроводимость

· быстрое окисление

· ломкость

· срок эксплуатации – 10-15 лет

· низкая стоимость


В связи со всеми вышеперечисленными причинами кабельные изделия, имеющие алюминиевые жилы, перестали эксплуатироваться в домашних электросетях.


Кабель с медной токопроводящей жилой не содержит такого большого количества негативных факторов. Медь имеет электропроводимость в значительно выше, чем алюминий. Медная проволока более гибкая и механически прочная. Пожалуй, единственным недостатком такого типа кабеля будет его высокая стоимость. Некоторые утверждают, что существует также проблема с её соединением с другими металлами, однако для этих целей можно использовать специальные соединители.




Минусы

Плюсы

· высокая стоимость

· низкое сопротивление

· меньший нагрев

· меньшее окисление

· срок эксплуатации – 25-30 лет


Сечение жилы кабеля для электропроводки


Сечение или площадь торца жил кабеля также важно учитывать при его подборе. Сечение жилы указывается в квадратных миллиметрах. У всех кабелей площадь сечения жил стандартизирована, и их значение будет зависеть от силы тока. При неправильном подборе сечения кабельной жилы он может сильно перегреваться.


Чтобы сделать электропроводку дома безопасной, для различных видов бытовой нагрузки необходимо подбирать кабель со следующими характеристиками:






Вид нагрузки

Суммарная мощность нагрузки

Сечение провода

Автоматический выключатель

Освещение

до 2,2 кВт

1,5 мм²

до 10 А

Группа розеток

до 3,5 кВт

2,5 мм²

до 16 А

Силовой потребитель (электроплита, бойлер, кондиционер)

от 3,5 кВт

от 2,5 мм² и выше

от 25 А


Как правило, для розеточных групп используется сечение жилы 2,5 мм², при этом мощность нагрузки не может составить более 3,5 кВт. Кроме того, подбор всегда выполняется с запасом. Также необходимо учесть эксплуатационные особенности, например, если прокладка кабеля планируется под штукатуркой, то возникнет потребность в его дополнительном охлаждении.


Для электропитания светильников обычно применяется жила с сечением 1,5 мм², так как в этому случае нагрузка не будет иметь большую мощность.


При монтаже электросети в квартирах и домах такой подбор кабеля считается наиболее популярным. К тому же данный вариант позволяет создать запас мощности, которая пригодится для подключения новых потребителей в будущем.

Как определить сечение кабеля?


Площадь сечения, как правило, всегда указывается на маркировке кабеля, но бывают случаи, когда ее необходимо посчитать вручную. Чтобы это самостоятельно определить, необходимо измерить диаметр жилы штангельциркулем и просчитать площадь сечения.


Площадь сечения вычисляется по следующей формуле: S= πD²/4, при этом S – площадь сечения, π = 3,14, D – диаметр сечения.


Площадь сечения многопроволочной жилы рассчитывается сложнее. Сначала нужно снять изоляцию с куска жилы примерно на 5-10 см. Затем потребуется взять гвоздь или отвертку и намотать на них 10-15 витков проволоки жилы. При этом важно, чтобы мотки не налезали друг на друга, но были плотно сжаты. Далее необходимо замерить линейкой длину получившейся намотки, она будет ровна диаметру жилы. Также можно замерить диаметр одной проволоки и затем умножить данное значение на общее количество таких проволок в жиле.

Какие типы кабелей используются для бытовой проводки?


Подбор типов кабеля выполняется по критериям их надежности и долговечности. Также, если планируется монтаж проводки скрытого типа, то важно учесть допустимое значение пробоя изоляции. Для электропитания бытовых потребителей используются марки кабеля с медными жилами, которые себя отлично зарекомендовали по высоким техническим характеристикам – это ВВГ и NYM.

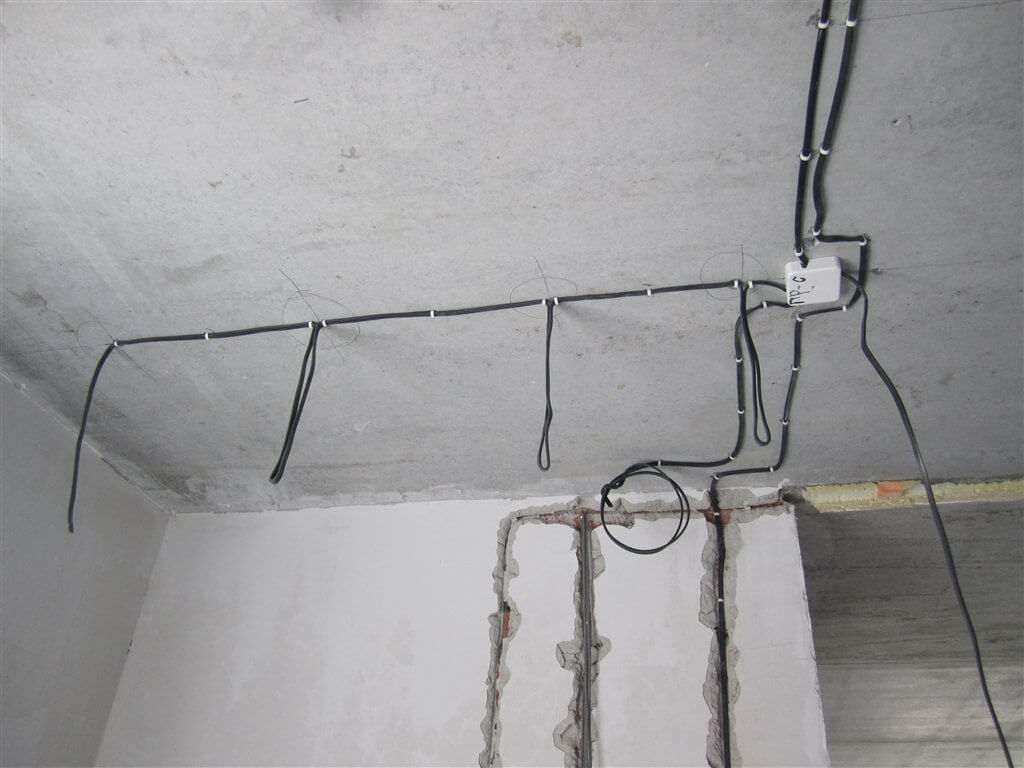

Кабель ВВГ считается в настоящее время весьма популярным, он применяется в проводниках с напряжением до 1000 В, имеет диапазон рабочей температуры от -50°C до +50°C, невосприимчив к повышенной влажности, имеется защита от воспламенения.


Кабель NYM с сечением жил от 1,5 до 16 мм². Он имеет рабочую температуру от -40°C до +70°C, является влагостойким и огнестойким. Правда, не защищён от УФ-лучей. Изделие применяется в проводниках с напряжением до 660 В.


Чтобы правильно подобрать необходимый кабель, важно изучать его маркировку. На черной оболочке кабеля обычно указываются: марка изделия и название производителя, площадь сечения, также соответствие ГОСТ. В названии кабеля первая цифра должна обозначать количество жил, вторая – сечение, а третья – расчетное напряжение сети.

Цвет изоляции кабеля


Кроме того, при прокладке кабеля и его соединения с потребителями важно понимать его цветовую маркировку изоляции. Обычно все жилы для фазного, нулевого и заземляющего соединения имеют свою расцветку, которую требуется соблюсти при соединении. Обычно заземление красится в желто-зеленый цвет, а вот фазные жилы могут отличаться расцветкой.


Чтобы в доме сделать безопасную электропроводку на долгие годы, потребуется хороший кабель. А еще важно, чтобы по этим проводам во все комнаты и помещения поступало качественное сетевое напряжение. Если с этим имеются проблемы, то в этом случае стабилизатор напряжения будет отличным защитником ваших потребителей от негативного воздействия нестабильного напряжения в сети.

Прокладка кабеля – один из важнейших из всех существующих видов электромонтажных работ.

Главная / Статьи / Прокладка кабеля – один из важнейших из всех существующих видов электромонтажных работ.

На данное время компания ООО «Эл-сервис» давно и уверенно зарекомендовала себя на существующем рынке электромонтажных услуг как профессионал высочайшего класса. Весь персонал компании – это квалифицированные специалисты, которые всегда готовы помочь любому своему клиенту или партнеру найти оптимальное решение для поставленных ими задач, внедряя повсеместно различные инновационные технологии. При этом гарантируется индивидуальный подход к нуждам каждого заказчика в отдельности.

Услуги, оказываемые компанией ООО «Эл-сервис», весьма разнообразны. Она с легкостью поможет, как составить проект, так и осуществить электромонтаж и пусконаладочные работы, а также оказать сервисное обслуживание. Часто бывает необходимость воспользоваться электротехнической лабораторией. За подобной услугой как наши клиенты, так и партнеры всегда могут к нам обратиться. При этом все выполняется не только в очень высоком качестве, но и за достаточно приемлемые средства.

Прокладка кабеля – один из важнейших из всех существующих видов электромонтажных работ. От правильно выбранного метода его осуществления, качества выполнения полностью зависит, как долго прослужит проводка, а также очень часто надежность работы электроприборов. Возможных способов осуществить монтаж кабеля имеется несколько. Так, например, можно воспользоваться как внешним, так и скрытым типом монтажа, кроме того существует воздушный способ монтажа кабелей. Среди скрытого монтажа также можно выделить два основных подвида – прокладка кабеля в земле, в гофрированной трубе. Каждый из них имеет свои как преимущества, так и недостатки. Выбрать оптимально подходящий для потребностей клиента способ прокладки кабеля всегда поможет опытный и квалифицированный электрик.

Внешним способом монтажа называется метод укладки, когда кабель находиться на виду и будет прикрепляться к стене скобами. Главное преимущество – ремонт можно произвести без разрушения стены или защитной конструкции. Однако такой способ трудно назвать самым распространенным. При прокладке на улице таким способом кабель окажется не защищенным от воздействия окружающей среды, а если внутри помещения он не применяется в соответствии с требованиями по технике безопасности.

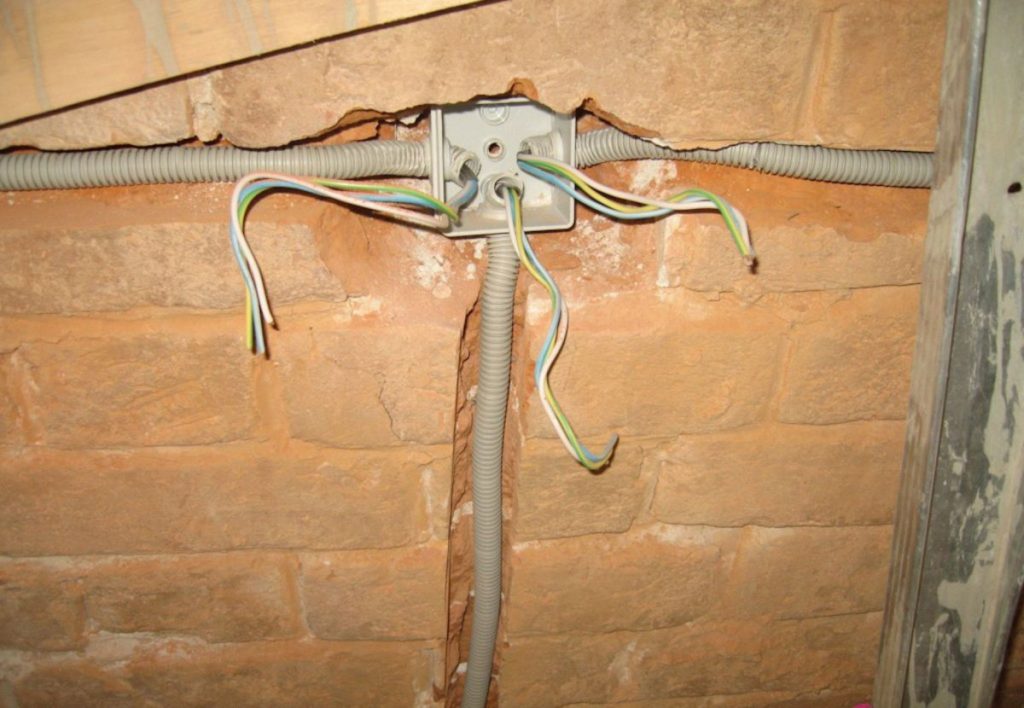

Прокладка кабеля в гофре

Прокладка кабеля в гофре как раз и применяется для защиты электрических проводов от внешнего воздействия. С ней очень легко работать, т.к. гофрированная труба не пропускает влагу, не горит, имеет отличную эластичность, кроме того обладает электроизоляционными свойствами. Монтаж электрических проводов при этом максимально прост и не занимает много времени. После протяжки проводов по гофрированной трубке, она может, как закрепляться на абсолютно любую поверхность, так и просто закапываться в землю. В любом случае, срок службы электрических кабелей значительно увеличивается.

Прокладка кабеля в земле

Еще один способ прокладка кабеля в земле имеет свои особенности применения. Такой монтаж наиболее надежен и долговечен, обеспечивает бесперебойность, высокое качество, а также он значительно дешевле в эксплуатации, чем воздушный. Хотя следует отметить, что строительство кабельных линий при этом обойдется дороже. Необходимо применять либо специальные бронированные кабели, либо дополнительно их защищать. Также придется вырыть траншею, а после укладки ее обратно засыпать. Все это сказывается на цене.

Стоимость прокладки кабеля, непосредственно в зависимости от выбранного клиентом типа самого провода, а также от способа укладки, может довольно значительно колебаться. Для получения более точной информации следует обратиться к представителям компании или изучить прайс-листы на ее сайте.

Электромонтажные работы в Перми прайс

Электротехническая лаборатория услуги

Обслуживание электрооборудования

Прокладка кабелей — Inst Tools

В интересах безопасности и долговечности нельзя просто произвольно прокладывать силовые и сигнальные кабели между разными местами. Электрические кабели должны быть надлежащим образом закреплены, чтобы уменьшить механическое напряжение на проводниках, и защищены от неблагоприятных условий, таких как истирание, которое может повредить изоляцию.

Традиционным и надежным методом прокладки кабелей является металлический или пластиковый (ПВХ) кабелепровод. Трубопровод похож на трубопровод, используемый для транспортировки жидкостей, за исключением того, что его стенки намного тоньше, чем у трубопровода для жидкости, и он не рассчитан на то, чтобы выдерживать внутреннее давление, как труба. Фактически, для резьбовых кабелепроводов используются те же стандарты шага и диаметра резьбы, что и для соединений NPT (National Pipe Taper).

Металлический кабелепровод естественно образует постоянно заземленную оболочку для проводников, которая не только обеспечивает меру защиты от поражения электрическим током (все корпуса и устройства, прикрепленные к кабелепроводу, надежно заземляются через кабелепровод), но также защищает от электростатических помех. Это особенно важно для силовой проводки к таким устройствам, как выпрямители и частотно-регулируемые приводы (ЧРП), которые имеют тенденцию распространять большое количество электромагнитных помех.

Пластиковый кабелепровод, конечно же, не обеспечивает электрического заземления или экранирования, поскольку пластик не проводит электричество. Однако он превосходит металлический кабелепровод в отношении химической коррозионной стойкости, поэтому он используется для прокладки проводов в местах, содержащих воду, кислоты, щелочи и другие влажные химические вещества.

Тонкостенный трубопровод изготовлен из настолько тонкого металла, что в нем невозможно нарезать резьбу. Вместо этого используются специальные соединители для соединения «стержней» тонкостенного кабелепровода вместе и для соединения тонкостенного кабелепровода с электрическими шкафами. На следующей фотографии видны несколько отрезков тонкостенного трубопровода. Два из этих кабелепроводов были разорваны после замены проводки, обнажая проводники внутри:

Прокладка кабеля в электропроводке — это задача, называемая протягиванием кабеля, и это своего рода искусство. «Протягивание» кабеля может быть особенно сложным, если участок кабелепровода содержит много изгибов и/или близок к пропускной способности с точки зрения количества и размера проводников, которые он уже удерживает. Хорошей практикой является всегда оставлять отрезок нейлоновой тяги внутри каждого отрезка кабелепровода, готовый к использованию для протягивания нового провода или кабеля. При выполнении «вытягивания» троса новый отрезок нейлоновой натяжной струны втягивается в кабелепровод вместе с новыми проводами, чтобы заменить старую тянущую струну, когда она вытягивается из кабелепровода. На проводники, втянутые в кабелепровод, можно наносить специальную смазку, предназначенную для электропроводки, чтобы уменьшить трение между этими новыми проводниками и проводниками, уже находящимися внутри кабелепровода.

При подсоединении электрического кабелепровода к оконечным устройствам обычно используется гибкий непроницаемый для жидкости кабелепровод в качестве соединителя между жестким металлическим (или пластиковым) кабелепроводом и оконечным устройством. Это обеспечивает некоторое снятие напряжения с кабелепровода в случае перемещения или вибрации устройства, а также дает больше свободы при позиционировании устройства относительно кабелепровода. Здесь мы видим регулирующий клапан с электроприводом, к которому подведены два непроницаемых для жидкости трубопровода:

Водонепроницаемые трубы бывают двух основных видов: металлические и неметаллические. Металлический тип содержит спиральную металлическую оболочку непосредственно под пластиковым внешним покрытием, чтобы обеспечить постоянно заземленный экран, почти такой же, как у жесткого металлического кабелепровода. Неметаллический влагонепроницаемый кабелепровод представляет собой не что иное, как пластиковый шланг, обеспечивающий физическую защиту от воздействия жидкости и истирания, но не обладающий электрическим заземлением или экранирующей способностью.

Еще одним способом прокладки кабеля является использование кабельного лотка. Лотки могут быть изготовлены из сплошной стальной проволоки для легких применений, таких как кабели для передачи сигналов приборов или компьютерных сетей, или они могут быть изготовлены из стального или алюминиевого профиля для тяжелых условий эксплуатации, таких как силовая проводка. В отличие от кабелепровода, кабельные лотки открыты, поэтому кабели остаются незащищенными от окружающей среды. Это часто требует специальной изоляции кабеля, рассчитанной на воздействие ультрафиолетового света, влаги и других факторов износа окружающей среды. Несомненным преимуществом кабельных лотков является простота прокладки кабеля, особенно по сравнению с электрическим кабелепроводом.

В то время как кабельный лоток обеспечивает постоянно заземленную поверхность для электробезопасности, как и металлический кабелепровод, кабельный лоток естественным образом не обеспечивает экранирования проводников, поскольку он не полностью закрывает проводники, как это делает металлический кабелепровод.

Здесь показан пример легкого кабельного лотка, используемого для поддержки кабелей Ethernet под потолком комнаты в кампусе колледжа. Кабельный лоток изготовлен из цельной стальной проволоки, согнутой в виде «корзины» для поддержки десятков желтых кабелей Ethernet:

На следующем снимке изображен лоток для тяжелых условий эксплуатации, поддерживающий силовые провода большого сечения для электрогенераторов на газотурбинной электростанции. Здесь кабельный лоток имеет вид алюминиевой лестницы с экструдированными металлическими направляющими и перекладинами, обеспечивающими физическую поддержку кабелей:

Подобные кабельные лотки показаны на следующей фотографии, поддерживая фидерные кабели от стационарного трансформатора и распределительных шкафов:

Особая форма проводки, часто встречающаяся на промышленных объектах для распределения электроэнергии, — это шинопровод, также известный как шинопровод. Это прямоугольные трубы из листового металла, содержащие сборные медные шины для передачи трехфазного переменного тока. Специальные соединительные коробки, «тройники» и ответвительные коробки позволяют шинопроводам расширяться и разветвляться на другие шинопроводы и/или стандартную проводку. Шинопроводы используются внутри помещений, часто в центрах управления двигателями (MCC) и в помещениях центров распределения электроэнергии для направления электроэнергии к большим разъединителям, предохранителям и автоматическим выключателям и от них. На этой фотографии мы видим шинопровод, используемый для распределения электроэнергии по потолку помещения ЦУПа, рядом с обычным жестким трубопроводом:

Какими бы полезными и опрятными ни были автобусные дорожки, их предназначение определенно ограничено. Шинопроводы используются только для распределения электроэнергии; не для контрольно-измерительных приборов, управления или сигнализации. Для аккуратной прокладки силовых, сигнальных и измерительных проводников внутри корпуса можно использовать два материала: кабельный канал и жгут проводов. Кабельный канал представляет собой пластиковый канал с прорезями по бокам, предназначенный для крепления к субпанели корпуса вместе со всеми электрическими устройствами внутри этого корпуса. Провода проходят от устройств к воздуховоду через прорези (зазоры) по бокам короба и закрываются съемной пластиковой крышкой, которая защелкивается на верхней части короба. Распространенной маркой кабельных каналов в отрасли является Panduit, и поэтому вы часто будете слышать, как люди называют кабельный канал «Panduit», независимо от того, используется ли этот конкретный бренд. Проволочный ткацкий станок представляет собой свободную спиральную трубку из пластика, используемую для скрепления группы отдельных проводов в аккуратный пучок. Проволочный жгут часто используется, когда группа проводников должна периодически изгибаться, как в случае жгута проводов, соединяющего устройства внутри панели с другими устройствами, установленными на шарнирной двери этой панели.

Здесь показана фотография, показывающая кабельный канал и жгут проводов внутри приборной панели. Кабельный канал представляет собой прямоугольный пластиковый канал серого цвета, установленный вертикально и горизонтально внутри панели, а ткацкий станок представляет собой пластиковую спираль серого цвета, окружающую пучок проводов возле дверной петли:

Индекс и кредиты

первым получать эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Неверный адрес электронной почты

Прокладка кабелей из стали и нержавеющей стали для установок, машин и т. д. • PFLITSCH

На промышленных предприятиях используются различные типы кабелей для подачи питания или передачи данных между отдельными зонами, такими как шкафы управления, блоки управления или машины. Эти кабельные системы часто очень сложны и могут быть описаны как нервная система растения. Профессиональные решения для прокладки кабелей – решения от PFLITSCH – незаменимы для безопасной, эффективной, прозрачной и компактной прокладки всех основных кабелей.

Компания PFLITSCH предлагает революционную систему решений для прокладки кабелей в промышленных масштабах, предназначенную для самых разных областей применения. В отличие от традиционных систем, наше портфолио убеждает комплексным подходом, охватывающим все: от кабельных каналов, также называемых кабельными лотками или кабельными стеллажами, до соответствующих креплений и согласованных инструментов и машин. Мы также предлагаем услугу сборки компонентов, где мы сопровождаем ваш проект от первоначального планирования до его окончательной реализации, включая поставку и установку готовых к установке сборок кабельных каналов.

Каталог Кабельные каналы 2019

Каталог Кабельная трасса 2019

pdf

65,3 МБ

Скачать файл

Заказать как печать

Широкий диапазон размеров и дополнительных принадлежностей упрощает компоновку кабельных каналов по индивидуальному заказу

Комплексная защита краев на концах и в вырезах защищает кабели от повреждений

Выравнивание потенциалов, интегрированное между компонентами короба и дополнительными фитингами

Безопасная и закрытая прокладка кабеля может быть обеспечена с помощью съемной крышки

Совместимые инструменты и машины для эффективной резки наших кабельных каналов цена, экономия вашего времени, усилий и денег

Когда речь заходит о современной прокладке кабеля, PFLITSCH продолжает задавать тенденции. Наши решения для прокладки кабелей отличаются разнообразием применений и многочисленными международными сертификатами. Их можно найти во множестве требовательных установок и отраслей — от автомобильной, пищевой и фармацевтической до морских платформ. Какими бы ни были ваши потребности и требования, с нами вы гарантированно найдете оптимальное решение.

Являясь экспертом в области технологий и услуг, ориентированных на системы и решения, мы разрабатываем и производим инновационные и требовательные решения для прокладки кабелей для следующих отраслей промышленности:

  • Машиностроение и производство оборудования
  • Робототехника и автоматизация
  • Пищевая и фармацевтическая промышленность
  • Электротехническая промышленность
  • Химическая, нефтяная и газовая промышленность
  • Железнодорожный транспорт/транспорт специального назначения
  • Производство электроэнергии
  • Телекоммуникации
  1. Высококачественные материалы, такие как сталь, нержавеющая сталь или алюминий, в сочетании с принципами надежной конструкции обеспечивают исключительную прочность и долговечность
  2. CAD-планирование с точностью до миллиметра, а также состояние современное производственное оборудование означает максимальную точность
  3. Инновационные и продуманные элементы соединения и монтажа гарантируют исключительную простоту сборки
  4. Выбор моделей кабельных каналов с широким набором аксессуаров для максимальной гибкости
  5. Оптимальная простота очистки и коррозионная стойкость лежат в основе безупречного гигиеничного дизайна
  6. Незакрытая конструкция обеспечивает хорошую циркуляцию воздуха и предотвращает накопление тепла
  7. Все модели кабельных каналов разработаны с полной совместимостью с учетом
  8. Безопасность пользователя является главным приоритетом: кабельные каналы PFLITSCH имеют все соответствующие международные стандарты 9Сертификаты 0113

Независимо от того, насколько длинна, сложна или требовательна схема кабельного канала, вы готовы к любым вызовам с нашим комплексным портфелем решений — от прокладки кабелей и подходящих креплений до режущих машин и инструментов до наших услуг по сборке компонентов.

Строгое соблюдение нами системы управления качеством PFLITSCH гарантирует неизменно высокое качество. Мы сертифицированы ведущими национальными и международными испытательными институтами. У нас также есть обширное оборудование в нашем распоряжении в нашей собственной испытательной лаборатории. Все решения для прокладки кабелей PFLITSCH успешно прошли испытания в соответствии с международно признанными сертификатами и стандартами.

UL — международный знак испытаний Underwriters Laboratories подтверждает, что продукт продемонстрировал соответствие национальным правилам безопасности в США и Канаде. Не существует другого контрольного знака сопоставимого значения, и он необходим, если продукт предназначен для международного использования.

cUL Сертификат Underwriters Laboratories в соответствии с национальными стандартами Канады.

CE — Знак CE («Conformité Européenne») унифицирует правила и технические стандарты в отдельных государствах-членах. Кроме того, общие принципы обеспечивают взаимное признание результатов испытаний и сертификации на всей территории ЕС.

RoHS — Директива RoHS 2011/65/EU ограничивает использование определенных опасных веществ в электрическом и электронном оборудовании и является обязательной для исполнения во всех странах-членах ЕС.

VDE – Контрольный знак VDE (Ассоциация электрических, электронных и информационных технологий) удостоверяет электрическую безопасность вновь установленного, добавленного или модифицированного электрического оборудования. Электрические испытания и их документация служат для заказчиков доказательством того, что электрооборудование соответствует испытанным требованиям безопасности.

Существует несколько возможных критериев, по которым можно определить идеальное решение для прокладки кабеля. Вы должны начать с того, чтобы спросить себя, имеете ли вы дело со стандартным инженерным приложением, и в этом случае VARIOX-Trunking — это то, что вам нужно. Если вам требуется более сложная схема транкинга в соответствии с вашими индивидуальными требованиями, и особенно если необходимо проложить большое количество кабелей на большие расстояния, тогда предпочтительным выбором будет система Industrial-Trunk. В этом случае надежность системы прокладки кабеля имеет решающее значение. Важно ли, чтобы по нему можно было ходить? Если да, то мы бы порекомендовали, например, PFLITSCH Automobile-Trunking. Другим аспектом, который следует учитывать, является открытая или закрытая конструкция. Открытая прокладка кабеля с помощью лоткового лотка обычно предпочтительнее в местах, где гигиена имеет решающее значение или которые чувствительны к теплу. Если в ограниченном пространстве необходимо проложить лишь небольшое количество кабелей, без PIK-Trunk не обойтись. 9№ 0003

Вы можете закрепить систему прокладки кабеля PFLITSCH на полу, стене или потолке – как вам больше нравится. Целый ряд оригинальных застежек гарантирует его абсолютную надежность, так что не имеет значения, где вы его прикрепите. Не стесняйтесь устанавливать свою систему прокладки кабелей везде, где позволяет пространство.

Все варианты кабельных каналов PFLITSCH совместимы с любыми другими. На практике нередко приходится сталкиваться с дилеммой удовлетворения совершенно разных требований к прокладке кабелей на одном и том же производственном предприятии. В этом случае вы можете без проблем комбинировать различные типы кабельных каналов PFLITSCH, такие как Industrial-Trunking, VARiOX-Trunking и PIK-Trunking – например, если при самом простом типе установки вам нужно проложить лишь небольшое количество кабелей через ограниченное пространство между машинами.

Вы уже завершили планирование проекта прокладки кабеля и подумали о возможных решениях для ввода кабелей? Наш раздел «Кабельные вводы» предлагает вам ценный источник вдохновения и максимально упрощает выбор правильных решений — независимо от того, говорим ли мы о высококачественных стандартных кабельных вводах или сложных специальных решениях.
