Воздушные линии электропередачи
Воздушные линии электропередач
Раскатка проводов ЛЭП основные этапы работ
Провода линии электропередач доставляются на трассу на этапе подготовительных работ. Раскатка проводов ЛЭП производится между анкерными опорами. На подготовительном этапе на опоры подвешиваются монтажные ролики, нужные для раскатки проводов.
Раскатывать провода можно двумя способами:
- Тянуть конец провода, раскручивая стандартно установленный барабан.
- Закрепить конец провода, а передвигать барабан, постепенно раскручивая его.
Раскатка провода тяговым механизмом
При растяжке провода тяговым механизмом, барабан с проводом стационарно устанавливается в 30 метрах от первой анкерной опоры, на домкратах или специальных козлах. Одновременно можно растягивать до трех проводов ВЛ.
- Конец провода/проводов крепится к тяговому механизму (трактору).
- После прохода первой промежуточной опоры (в 30 метрах от нее) трактор останавливается. Провода заправляются в монтажные ролики и поднимаются на опоры такелажным тросом.
- Заканчивается прокладка провода у следующей анкерной опоры.
Раскатка барабана
Второй способ раскатки проводов делается наоборот. Трактор тянет сани с барабаном, а конец провода крепится на первой анкерной опоре.
После растяжения, производится натяжение проводов. Натяжение провода производится до достижения нужной высоты провиса провода (по проекту). Провис провода или стрела провиса провода это расстояние от прямой линии соединяющей места крепления проводов к опоре и до низшей точки провиса.
Раскатка проводов ВЛИ
СИП провода ВЛИ монтируются несколько по-другому.
- На установленные опоры монтируются натяжные ролики.
- На опоры и фасады здания заранее монтируются анкерные, промежуточные, фасадные кронштейны для крепления СИП проводов.

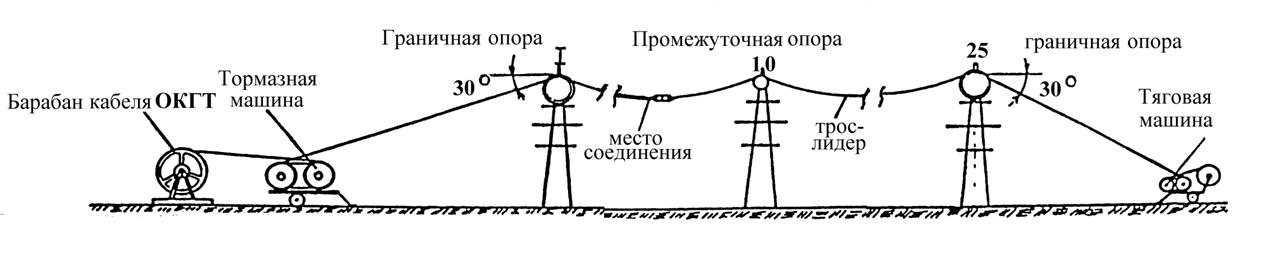

- На участке раскатки у одной анкерной опоры ставится барабан с проводом на винтовых домкратах.
- У второй анкерной опоры ставится лебедка (механическая или электрическая).
- К концу провода СИП крепится вспомогательный трос. Трос заправляется в монтажные ролики. Соединение провода и троса защищается специальным комплектом «вертлюг-монтажные чулки».
- По готовности начинает работать лебедка. Трос тянет провод, провод тянется по монтажным роликам.
Важно! Запрещено растягивать провод СИП по земле, это может повредить изоляцию провода и свести, а нет, все монтажные работы.
- Растянутый провод СИП натягивают специально механической лебедкой до достижения проектного тяжения провода и нужной стреле провиса.
- Натянутый провод крепится к опорам при помощи заранее установленных кронштейнов.
- Раскатка проводов ЛЭП производится от трансформаторной подстанции до крайней опоры магистрали или линейного ответвления.
После сдачи магистрали и сбора необходимых документов, можно осуществлять подключение абонентов.
©Elesant.ru
Другие статьи раздела: Воздушные линиии электропередачи
- Виды опор линий электропередачи по материалу
- Виды опор по назначению
- Воздушные линии электропередачи проводами СИП
- Деревянные опоры воздушных линий электропередачи
- Железобетонные опоры линий электропередачи
- Железобетонные опоры линий электропередачи
- Конструкции опор линий электропередачи
- Натяжение проводов воздушной линии электропередачи
- Ошибки монтажа СИП, которые нельзя допускать
- Подготовительные работы для монтажа воздушных линий электропередачи
Статьи по теме
Виды опор линий электропередачи по материалу
Воздушные линии электропередачи проводами СИП
Железобетонные опоры линий электропередачи
Железобетонные опоры линий электропередачи
Ошибки монтажа СИП, которые нельзя допускать
Конструкции опор линий электропередачи
Установка опор ВЛ
Установка опор линий электропередачи
Joomla SEF URLs by Artio
Свежие статьи
Минеральная вата — приобрести недорого в интернет-магазине «Стрела»
16 ноября 2022
Пластиковые колодцы для безнапорной канализации
20 октября 2022
Лазерная резка металла: преимущества, принцип действия и методы
20 октября 2022
Как выбрать столешницу из агломерата и в чем ее преимущества
19 сентября 2022
Как ухаживать за индукционной плитой?
18 сентября 2022
Свежие публикации
Ремонтно-строительная компания с многолетним опытом — Stroy House
19 января 2022
Энергоэффективность мансардных окон – что важно учитывать при выборе и установке
30 ноября 2021
Где и как купить электрический кабель: теория и практика
15 ноября 2021
Как найти утечки тепла в дома
19 сентября 2021
Изучаем химические насосы.
Какие? Зачем? Где?
13 сентября 2021
Популярные статьи
Размеры стандартной ванной комнаты
Электрические схемы подключения скважинного насоса
Электроснабжение квартиры: граница эксплуатационной ответственности
Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
Однофазная и трехфазная электрическая сеть
Особенности ввода электричества в деревянный дом
Вводной автомат. Расчет, выбор вводного автомата для квартиры
Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
Наглядная трехфазная схема вводно–распределительного щита частного дома
Аксонометрическая схема водопровода
Спуск и крепление кабеля к опоре
Коллекторная схема водоснабжения
ВРУ. Вводно-распределительное устройство дома
Монтажные провода и кабели их назначение и описание
Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут
Распределительные сети электрической энергии: характеристики, классификации и схемы
Ввод кабеля из траншеи в дом
Подключение СИП от магистрали до дома
org/Article»>Что такое дин-рейка в электромонтаже: типы и виды din-рейки
org/Article»>Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
Реклама
Проводка в квартире
- Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
- Осветительные сети промышленных предприятий
- Установка розетки и выключателя в едином блоке
- Электроснабжение квартиры: граница эксплуатационной ответственности
- Ремонт старой электропроводки
- Комплектация распределительного щитка, автоматы защиты, клеммы подключения
- Установка электрощита навесного, крепление щита, автоматов, проводов
Проводка в доме
- Глубинный заземлитель
- Электрический ввод в частный дом
- Как правильно выполнить монтаж электропроводки в бане
- Повторное заземление линий электропередачи
- Подвесные поддерживающие зажимы ВЛИ
- Зажимы для проводов СИП-4
- Анкерные зажимы и кронштейны
Схемы
- Наглядная схема принципа работы устройства УЗО в системе TN-S
- Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
- Наглядная схема распределительного электрощита частного дома с ошибками зануления
- Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
- Наглядная схема электропитания квартиры с заземлением
Водопровод квартиры
- Душевые системы
- Выбираем душевой гарнитур для ванны
- Душевой уголок без поддона: как выбрать правильно
- Полотенцесушители: разновидности, особенности выбора и правила ухода
- Как выбрать водонагреватель накопительный электрический
- Эффективная изоляция трубопроводов пенополиуретаном
Водоснабжение дома
- Водопровод частного дома от автономного источника
- Наружный и внутренний водопровод загородного дома
- Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут
- Как обустроить скважину для частного дома
- Установка водомера (счетчика воды) частного дома: счетчик воды в частном доме
Вода на участке
- Автоматическая насосная станция
- Водопроводный ввод в частный дом: устройство ввода воды в частный дом
- Водоснабжение частного дома из скважины своими руками
- Выбор трубы для водоснабжения частного дома
- Еще раз о системе водоснабжения в доме
Раскатка проводов и тросов
Раскатка проводов и тросов
Перед раскаткой проводов прораб, мастер или бригадир монтажников осматривают трассу линии для определения готовности ее к монтажу проводов.
Одновременно производится приемка под монтаж установленных опор. При этом проверяют вырубку просек, правильность устройства фундаментов, тщательность засыпки котлованов, наличие контуров заземления опор, окраску, выверку и закрепление опор, переустройство воздушных линий связи и электроснабжения и снос строений, мешающих монтажу проводов.
После осмотра трассы и получения письменного разрешения на монтаж проводов приступают к подготовке трассы к монтажу проводов, которая заключается в очистке монтажной полосы, развозке проводов, тросов, изоляторов, арматуры и поковок по трассе, сборке гирлянд изоляторов, а также устройстве временных защит в местах пересечений сооружаемой линии с действующими воздушными линиями связи, радио, электроснабжения, с автомобильными и железными дорогами.
Очищают монтажную полосу, чтобы провода во время раскатки и натяжки не повреждались о находящиеся на земле обрубленные ветки и сучья, валежник, пни, камни, остатки строительных материалов и не цеплялись за них.
Ширина монтажной полосы определяется конкретными условиями. Обычно для ВЛ 6—10 кВ достаточна монтажная полоса шириной 3—6 м, для ВЛ 35—110 кВ — 4— 8 м, для 220—330 кВ — 14—15 м, а для В Л 500 кВ — 20—25 м.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Провода, изоляторы, арматуру и поковки развозят по трассе линии по заранее составленной схеме.
Барабаны с проводом доставляют на трассу с таким расчетом, чтобы их расстановка соответствовала принятому способу раскатки и провод на каждом барабане был использован по возможности полностью, без дополнительной перекатки барабанов. Для этого подбирают барабаны с проводом примерно одинаковой длины и группируют их по три, а барабаны с тросом — по одному или два в группе (в зависимости от числа грозозащитных тросов на линии).
Рис. 1. Схема расстановки барабанов на трассе при раскатке проводов для одноцепной линии
Расставляют барабаны на трассе в зависимости от длины провода на барабане, условий раскатки (способа раскатки, проходимости механизмов, наличия водных преград, оврагов и т.
п.) и числа проводов в фазе. Например, при раскатке по одному проводу для одноцепной линии с одним проводом в фазе барабаны на трассе размещают следующим образом: в начале трассы ставят два барабана 1 я 3, а затем по три барабана 4, 2, 6 и 9, 5, 7 на расстояниях, равных строительной длине провода на барабанах. При нескольких проводах в фазе количество барабанов увеличивается.
Развозят барабаны с проводами и тросами на грузовых автомобилях, тракторных санях или специальных кабельных транспортерах.
Арматуру и изоляторы перед вывозкой на трассу комплектуют, как правило, для каждой опоры. Комплекты упаковывают в ящики и вывозят на место установки опор. Часто на базах линейных участков изоляторы собирают в гирлянды и доставляют на трассу в контейнерах. Из-за возможных повреждений при транспортировке и монтаже на трассу вывозят на 2—3% больше необходимого количества изоляторов и арматуры.
Гирлянды изоляторов собирают по чертежам или спецификациям, в которых указывают тип и количество изоляторов в гирлянде, а также наименование и количество всех деталей арматуры.
Поддерживающие гирлянды при горизонтальном расположении проводов на опоре собирают сбоку от траверсы на расстоянии 5—10 м от опоры (для крайних проводов) и по оси трассы на расстоянии 5—10 м от опоры (для среднего провода). При сборке гирлянды располагают верхушками в направлении подъема на опору.
Предварительно изоляторы и арматуру осматривают и протирают. Изоляторы, имеющие сколы, трещины, царапины на глазури, плохую оцинковку и другие дефекты, отбраковывают. Протирают изоляторы мягкой ветошью, смоченной водой или бензином, прилипшие твердые частицы (цемент, грязь и др.) снимают деревянным инструментом (применять для этой цели металлические предметы запрещается).
До сборки в гирлянды проверяют мегомметром напряжением 2500 В диэлектрическую прочность каждого изолятора. Линейную арматуру (скобы, ушки, серьги и др.), имеющую плохую оцинковку, трещины, сколотые кромки и деформации, также отбраковывают; подпиливание или обработка деталей молотком запрещается.
После проверки изоляторы соединяют в гирлянды, для чего вынимают из шапок изоляторов замки, вводят в гнезда шапок стержни соседних изолятороз и щипцами вставляют в гнезда замки.
Затем на стержень нижнего изолятора гирлянды надевают ушко, а в гнездо шапки верхнего вставляют серьгу. К серьге присоединяют скобы и другие детали, предназначенные для крепления гирлянды к опоре.
Количество изоляторов в гирлянде зависит от напряжения линии и типа изоляторов. Так, для В Л 10 кВ необходима гирлянда, состоящая из одного изолятора ПФ6-А, для ВЛ 20 и 35 кВ — три таких изолятора, для ВЛ 110 кВ — семь, для В Л 150 кВ — девять, а для В Л 220 кВ — тринадцать и т. д. На деревянных опорах ВЛ 20 кВ и выше количество изоляторов уменьшают на один.
Натяжные гирлянды собирают так же, как и поддерживающие. Располагают гирлянды на расстоянии 15— 20 м от анкерной опоры по ходу монтажа. Количество изоляторов в натяжных и поддерживающих гирляндах ВЛ 150 кВ и выше одинаковое, а на ВЛ 110 кВ и ниже натяжные гирлянды имеют на один изолятор больше, чем поддерживающие.
Сборку многоцепных гирлянд при расположении цепей в одной плоскости производят так же, как и одноцепных (на земле).
Если цепи расположены в разных плоскостях, гирлянды собирают в вертикальном положении. Для этого на траверсе опоры или специальных козелках закрепляют блок, пропускают через него трос и крепят к нему сначала первую от траверсы деталь гирлянды, затем серьгу, к серьге — первый изолятор и т. д. По мере удлинения гирлянды трос подтягивают лебедкой. В гирлянде устанавливают все элементы, за исключением натяжных и поддерживающих зажимов, которые крепят при монтаже и перекладке проводов. Кроме того, натяжные гирлянды ВЛ 110 кВ и выше комплектуют, как правило, монтажными звеньями.
Сборка гирлянд должна быть выполнена очень тщательно. Замки изоляторов при сборке выравнивают в одну линию, шплинты обязательно разводят, гайки заворачивают до конца и закрепляют. Особенно внимательно проверяют шарнирность всех сопряжений гирлянды. Перемещают гирлянду к месту подъема осторожно, чтобы не погнуть стержни изоляторов.
После завершения всех подготовительных работ и вторичного осмотра подготовленной к монтажу трассы приступают непосредственно к раскатке проводов.
Как правило, раскатку выполняют двумя способами: с неподвижных раскаточных устройств, установленных в начале монтируемого участка (способ волочения) или при помощи подвижных раскаточных устройств (тележек, саней, кабельных транспортеров и т. п.), перемещаемых по трассе тяговым механизмом (способ укладки с барабана) .
Способ волочения не требует изготовления специальных передвижных раскаточных приспособлений (тележек, транспортеров и др.), пригоден при любом рельефе местности, сравнительно удобен при монтаже проводов на опорах портального типа с оттяжками, когда провод при раскатке необходимо заводить внутрь опоры. Однако во время волочения по земле возможны повреждения оцинковки троса и стальных проводов, а также верхних повивов алюминиевых проводов.
Рис. 2. Одновременная раскатка трех проводов способом волочения (а) и их подъем на промежуточную опору (б)
Этот способ применяют при монтаже коротких линий, а также на участках, где при волочении проводов возможность их повреждения маловероятна (при хорошем снежном или травяном покрове).
Обычно раскатку способом волочения совмещают с подъемом проводов и тросов на промежуточные опоры. При этом провода и тросы касаются земли лишь в серединах пролетов, что увеличивает их сохранность. На опорах провода и тросы закладывают в раскаточные ролики, которые крепят к траверсам опор или гирляндам изоляторов вместо поддерживающих зажимов.
При способе укладки барабана один конец провода закрепляют в начале трассы, а барабан устанавливают на передвижную раскаточную тележку. Тяговый механизм (обычно трактор) перемещает тележку с барабаном по трассе, и провод плавно сходит с барабана, не волочась по грунту, что почти полностью гарантирует его сохранность. Этим способом можно выполнять раскатку, даже не поднимая провода на опоры, что позволяет полнее использовать механизмы. Высокая производительность и хорошие технические показатели позволяют широко применять этот способ при монтаже проводов.
Как правило, на трассе ВЛ независимо от способа организуют одновременную раскатку нескольких (в зависимости от конструкции опоры) проводов одним механизмом.
Возможна одновременная раскатка трех проводов, расположенных по одну сторону от стойки опоры (на двухцепных линиях), или раскатка двух проводов при одноцепных одностоечных опорах (в этом случае третий провод раскатывают отдельно). Провода расщепленных фаз независимо от типа опор следует раскатывать одновременно. Порядок производства работ при одновременной раскатке нескольких проводов такой же, как и при раскатке одного провода, за исключением числа раскаточных приспособлений или количества барабанов на транспортерах.
Рис. 3. Раскаточный ролик:
1 — обойма, 2— ролик с пазом, 3 — откидная щека обоймы
Рис. 4. Одновременная раскатка двух проводов способом укладки с барабана (а) и их подъем на промежуточную опору (б):
1 и 8— анкерная и промежуточная опоры, 2 и 10— натяжные и поддерживающие гирлянды, 3 — провода, 4 — барабаны с проводом, 6 — раскаточные сани, 6 и 11 — тяговый и такелажный тросы, 7 — трактор, 9 — однороликовый блок
Раскатку проводов способом волочения выполняют в такой последовательности.
Барабаны с проводом или тросом устанавливают на расстоянии 10—15 м от опоры, с которой начинают монтаж, в вырытые котлованы, на винтовые домкраты или специальные раскаточные станки. В отверстие барабана пропускают вал и устанавливают барабан так, чтобы он мог свободно вращаться. Затем с каждого барабана вручную отматывают 15—25 м провода (троса) и закрепляют на его конце монтажный зажим, трос которого прикрепляют к трактору. Движением трактора вперед производят раскатку проводов (тросов) с барабанов.
Рис. 5. Установка барабана с проводом на раскаточный станок:
1 — раскаточный станок, 2 — барабан, 3 — вал
На одноцепной ВЛ 35—110 кВ раскатку выполняют так: трактор проходит первую промежуточную опору и останавливается за ней на расстоянии 40—50 м, провода от трактора отцепляют и раскладывают на земле вдоль трассы в исходное положение для подъема на опору, для чего левый провод заносят за опору. На опоре устанавливают блок 5 и пропускают через него веревку или трос.
Затем провод закладывают в монтажный ролик, прикрепленный к нижнему изолятору гирлянды при помощи трактора поднимают его через блок на опору и закрепляют гирлянду на траверсе. Однороликовый блок освобождают и переставляют на другую траверсу для подъема следующей гирлянды с проводом и т. д. Затем раскатку продолжают и повторяют те же операции.
Во время раскатки барабаны с проводом (тросом) необходимо притормаживать, чтобы провод не сбегал с барабана. Раскатку трактором прекращают, когда на барабане останется 5—10 витков провода. Оставшиеся витки раскатывают вручную.
Раскатка среднего провода по П-образным опорам с растяжками и опорам другого типа, у которых один или несколько проводов проходят «в очко», может быть выполнена только способом волочения. В этом случае к концу провода прикрепляют такелажный трос (длиной, равной примерно четырехкратной высоте опоры) таким образом, чтобы зажим, соединяющий провод и трос, мог свободно пройти через раскаточный ролик, и раскатывают провод.
За первой промежуточной опорой трактор останавливают, конец троса отцепляют от трактора, поднимают на опору, пропускают в «очко» и закладывают в ранее установленный на опоре раскаточный ролик. Свободный конец троса опускают вниз, прикрепляют к трактору и продолжают раскатку. Трос проходит через ролик и протягивает за собой провод.
При укладке с барабана барабаны устанавливают на раскаточных устройствах и тяговым механизмом передвигают их вдоль трассы. До начала работ раскаточное устройство с установленными на валы барабанами располагают на расстоянии 15—25 м от анкерной опоры. Затем с барабанов сматывают 25—30 м провода (троса) и крепят его конец за анкерную опору. Для этого на отмотанных концах провода (троса) монтируют натяжные зажимы и соединяют их с заранее собранными натяжными гирляндами изоляторов. Затем гирлянды с закрепленными на них зажимами и проводами поднимают на анкерную опору и закрепляют на траверсах. Дальнейшую раскатку провода осуществляют движением трактора с раскаточной тележкой.
Подъем проводов на промежуточные опоры выполняют так же, как и при способе волочения. Чтобы иметь запас провода для подъема на промежуточные опоры, раскаточная тележка должна двигаться вдоль трассы зигзагообразно.
При АП- и П-образных опорах с раскосами использовать раскаточные тележки невозможно.
Правила установки барабанов и контроль за проводом при раскатке обоими способами одинаковы. Барабаны устанавливают на раскаточные устройства так, чтобы они вращались против стрелки, имеющейся на барабане, и провод или трос сходил с верха барабанов. После установки с барабанов снимают обшивку, удаляют гвозди, проверяют сохранность верхних витков провода и сматывают поврежденные витки. Неподвижные раскаточные станки устанавливают на выровненном грунте. При слабых грунтах под раскаточные станки подклады-вают доски. Во время раскатки проводов и тросов устанавливают наблюдение за правильным сходом провода с барабанов, повреждением провода, сигналами наблюдателя у барабанов и др.
Особенно внимательно следят за тем, чтобы провод не имел резких перегибов и перекручиваний.
Перекручивание провода («баранка») получается, если положенный провод начинают тянуть, не выправив предварительно петлю. Поэтому провод необходимо раскладывать зигзагами, а не петлями. На участках трассы, где возможно повреждение провода проходящим транспортом, а также при пересечении автодорог с нерегулярным движением (полевые, лесные и проселочные дороги) провод закапывают в землю, а на дорогах с твердым покрытием прикрывают толстыми досками. Ни в коем случае нельзя оставлять провод на земле после окончания рабочего дня.
Рекомендуется применять раскаточные ролики из того же материала, что и раскатываемые провода, или из более мягкого: для алюминиевых проводов — из алюминиевых сплавов, для стальных — из чугуна, для медных — из алюминия или чугуна с медной прокладкой.
Если обнаружено повреждение провода или троса, раскатку прекращают. На поврежденное место наносят метку (бандаж) и сообщают об этом прорабу, а затем продолжают раскатку провода. Ремонт проводов выполняют позже.
В местах, не доступных для прохождения тяговых механизмов (сады, вершины гор и др.), раскатку проводов выполняют вручную или при помощи лебедки и вспомогательного троса. В этом случае барабан с проводом устанавливают на раскаточное устройство у последней доступной опоры и выполняют раскатку провода вручную по всей длине пролета. Провод укладывают в раскаточные ролики и вместе с ними поднимают на опору. При раскатке тяжелых проводов предварительно вручную раскатывают вспомогательный трос, закладывают его в раскаточные ролики и поднимают на опору. Затем к концу троса прикрепляют провод и при помощи лебедки или трактора протягивают через ролики трос, а за ним провод.
При раскатке и натягивании проводов строящейся BЛ через существующую BJI, контактную сеть железной дороги, линии связи возможно повреждение проводов как той, так и другой линии. Поэтому над проводами действующей линии, а также на пересечении строящейся BЛ с автомобильными и железными дорогами устраивают временные защиты.
При устройстве защиты часто используют имеющиеся на трассе остатки строительных материалов, лесорубочные отходы и др.
Рис. 6. Устройство защиты переходов:
а — при помощи стойки с рогатиной, б — при помощи защитного каната; 1 — монтируемый провод, 2 —рогатина, 3 — провода пересекаемой линии, 4 — ролики, 5 — защитный канат
Защитная конструкция может быть выполнена в виде отдельных стоек с рогатиной наверху под каждый провод или одной стойки, общей для всех монтируемых проводов. Применяют также защиту в виде двух стоек с поперечиной из пенькового или капронового каната, натянутого между стойками. Один конец каната крепят к стойке защиты, а второй пропускают через два ролика, установленных на второй стойке, и закрепляют при помощи якоря. В отдельных случаях для устройства защиты используют опоры пересекаемых линий, для чего их наращивают и между ними натягивают канат.
При наличии на трассе автомобильных или тракторных вышек защиту проводов действующей BЛ выполняют при помощи поднятой стрелы вышки, через которую раскатывают провода монтируемой линии.
Кроме вышек, часто используют так называемые инвентарные защиты, изготовленные из стальных труб или деревянных столбов в виде П-образных конструкций. После окончания работ инвентарные защиты демонтируют и переносят на другое место.
На переходах провода раскатывают при помощи вспомогательного троса или веревки. По заранее установленным защитам перекидывают вспомогательный трос, прикрепляют его конец к проводу и перетаскивают вместе с проводом через защиту.
Раскатку провода через реку выполняют также с помощью вспомогательного троса, конец которого предварительно перевозят на противоположный берег, а затем по установленным лодкам или баржам перетаскивают провод. Иногда для этой цели используют заранее натянутый грозозащитный трос. Раскатку проводов через большие реки выполняют по специально разработанным проектам.
Раскатку проводов через переходы производят только после оформления перерывов в движении транспорта на железных и автомобильных дорогах или в работе линии электропередачи с разрешения организаций, эксплуатирующих пересекаемые сооружения, и при обязательном присутствии их представителя.
Разматывание и разматывание каната, изгибы и барабанная намотка
Направляющая для каната
Разматывание и разматывание
Правильный способ разматывания. Чтобы размотать проволочный трос с тяжелой катушки, поместите вал через центр и поднимите катушку домкратом достаточно далеко, чтобы она не касалась пола и легко вращалась. Один человек держит конец веревки и идет по прямой линии от катушки, снимая проволочный канат с верхней части катушки. Второй человек регулирует скорость поворотной катушки, прижимая деревянный брусок к фланцу в качестве тормоза, следя за тем, чтобы катушка не провисала, так как это может легко вызвать перегиб веревки. Легкие катушки можно правильно разматывать с помощью вертикального вала; такая же осторожность должна быть проявлена, чтобы держать веревку натянутой.
Неправильный способ разматывания. Если катушку с проволочным канатом уложить на его фланец так, чтобы ее ось была вертикально к полу, и канат разматывался, сбрасывая витки, то могут образовываться спирали и перегибы в канате.
С тросом всегда следует обращаться таким образом, чтобы он не скручивался и не раскручивался. При неосторожном обращении легко могут возникнуть обратные изгибы и перегибы.
Правильный способ раскрутки. Существует только один правильный способ размотать трос. Один человек должен держать конец веревки, а второй катит катушку по полу, пятясь назад. Канат может разматываться естественным образом вместе со свивкой, без скручивания или скручивания. Всегда разматывайте трос, как показано на рисунке.
Неправильный способ разматывания. Если моток проволочного каната положить на пол и размотать, потянув за него прямо, то могут образоваться спирали и перекрутиться. Каждая стянутая петля вносит в веревку скручивание, и веревка становится скрученной и неуправляемой. Кроме того, проволочный канат нельзя разматывать, как пеньковый канат. Протягивание одного конца через середину катушки приведет только к перекручиванию.
Перегибы
Особое внимание уделяется тому, чтобы избежать перекручивания троса.
Перегибы — это места, где веревка была непреднамеренно согнута до постоянной деформации. Это происходит, когда петли протягиваются за счет натяжения веревки до тех пор, пока диаметр петли не станет всего несколько дюймов. Они также вызваны изгибанием каната вокруг шкива, имеющего слишком большой радиус. Проволоки в пряди на изломе необратимо повреждены и не будут нормально работать даже после очевидной «повторной правки».
Барабанная намотка
Когда проволочный канат наматывается на шкив или барабан, он должен изгибаться так же, как он был первоначально намотан. Это позволит избежать обратного изгиба веревки. Всегда наматывайте трос с верхней части одной катушки на верхнюю часть другой. Также допустимо, хотя и менее приемлемо, перематывание с нижней части одной катушки на нижнюю часть другой. Перемотка также может производиться с катушками с вертикальным валом, но необходимо соблюдать крайнюю осторожность, чтобы веревка всегда оставалась натянутой.
Ни в коем случае нельзя допускать, чтобы он опускался ниже нижнего фланца барабана. Катушку, лежащую на полу с горизонтальной осью, также можно катить по полу, чтобы размотать веревку.
Проволочный канат должен быть закреплен в правильном месте на плоском или гладком барабане, чтобы канат наматывался равномерно, а витки плотно прилегали друг к другу ровными слоями. Если проволочный канат намотан на гладкий барабан в неправильном направлении, витки первого слоя каната будут стремиться разойтись по барабану. Это приводит к тому, что второй слой каната заклинивает между открытыми витками, раздавливая и сплющивая канат по мере наматывания последующих слоев.
Простой метод определения способа запуска троса на барабане. Наблюдатель стоит за барабаном, к нему приближается веревка. Используя правую руку для каната правой свивки и левую руку для каната левой свивки, сжатый кулак обозначает барабан, вытянутый указательный палец — встречный канат.
безопасность — Почему опасно использовать спиральный удлинитель
Задавать вопрос
спросил
Изменено
3 года, 4 месяца назад
Просмотрено
107 тысяч раз
\$\начало группы\$
Какой аспект использования спирального удлинителя делает его более опасным, чем использование нескрученного шнура питания?
Многие веб-сайты по пожарной безопасности ссылаются на то, что удлинитель не следует использовать в бухте.
Это связано с тем, что шнур действует как индуктор с воздушным сердечником (я действительно не понимаю, почему это должно вызывать пожары). Если это так, если каждая вторая петля находится в противоположном направлении, безопасно ли это.
Моя теория состоит в том, что если шнур нагревается из-за сильного тока, то при скручивании все это тепло находится в гораздо более конденсированном месте, вызывая большее повышение температуры, чем если бы кабель был размотан.
Опасно ли это, если да, то в чем причина. Я что-то упустил, такие параметры, как размер цикла, направление цикла и т. Д., Имеют какое-либо заметное значение.
- безопасность
- кабели
- тепло
\$\конечная группа\$
7
\$\начало группы\$
Нормальные параметры кабеля предполагают, что провод может адекватно рассеивать тепло, выделяемое в кабеле из-за протекающего тока.
Если вы смотаете его и будете использовать на максимальной мощности, есть большая вероятность, что пластиковая изоляция расплавится, а затем произойдет короткое замыкание.
\$\конечная группа\$
12
\$\начало группы\$
смоделируйте эту схему – схема создана с помощью CircuitLab
Рисунок 2. Отмена.
Если вы не подключите свое оборудование с помощью одиночных проводов, будет невозможно создать катушку индуктивности с воздушным сердечником, как показано на рис. 1.
Поскольку в ваших кабелях ток подачи и обратный ток протекают очень близко друг к другу, индуктивность, вызванная током на нагрузки, полностью компенсируется током, возвращающим от нагрузки.
Опасность заключается в том, что если по ним проходит значительный ток (для сечения провода), они нагреются или нагреются.
Это может привести к пробою изоляции или даже возгоранию.
\$\конечная группа\$
\$\начало группы\$
Вот еще одна иллюстрация.
Используется для зарядки электромобиля «всего» 10 А… МВт
\$\конечная группа\$
5
\$\начало группы\$
На прошлой неделе (1-я неделя января 2017 г.) у нас чуть не загорелся спиральный удлинитель.
Он был подключен к электрической урне, потребляющей большую мощность, и единственная причина, по которой он НЕ вызвал возгорания, заключалась в том, что вовремя сработал автоматический выключатель. Я сохранил отрезок рассматриваемого кабеля, который расплавил несколько петель, прежде чем провода соприкоснулись внутри беспорядка.
\$\конечная группа\$
\$\начало группы\$
Ток, протекающий по кабелю, выделяет тепло.
Это вызывает повышение температуры проводников до тех пор, пока потерянное тепло не уравновешивает выделяемое тепло. Если температура становится слишком высокой, изоляция кабеля размягчается и в конечном итоге плавится.
При объединении большого количества кабелей, по которым проходит ток (будь то несколько отдельных кабелей или несколько петель одного и того же кабеля), рассеивание тепла ухудшается, что приводит к более высокой температуре при заданном токе.
Особенно плохи катушки, потому что они плотно упаковывают большое количество проходов кабеля. Лишний кабель, сваленный в кучу на земле, имеет гораздо меньше шансов перегреться, чем туго намотанный на катушку лишний кабель.
В большинстве случаев вам это сойдет с рук, потому что большинство нагрузок, которые люди подключают к удлинителям, небольшие и/или прерывистые. Время от времени, хотя правильное стечение обстоятельств сходится и тает.
\$\конечная группа\$
\$\начало группы\$
Это
все про охлаждение
Все поломки которые вы видите выше это перегрев проводов.
У вас много проводов в непосредственной близости, все греются. Этот плотный «комок» проводов просто не может рассеивать тепло, и они «плавятся».
Национальный электротехнический кодекс говорит об этом в различных частях NEC 310.15. Вот таблица снижения номинальных характеристик «Кабелей, сложенных вместе» (coiled=raceway).
Вы видите эти сгоревшие катушки с 20+ петлями кабеля… это 40+ проводников, связанных на катушке, что требует снижения емкости кабеля до 35%. Теперь многие кабели не могут работать при температуре 90°C, поэтому вам придется снижать номинальные характеристики по сравнению с той температурой, для которой они подходят. Скажем, ваш удлинитель подходит для 60 градусов C, в NEC 310.15(B)16 нет данных для этого, но мы можем экстраполировать и получить 11A . Уменьшите это значение до 35%, и у нас получится 3,85 ампера . Это все, что вы должны сделать, когда она вот так намотана на катушку!
Конечно, люди тянут 10-12 ампер, поэтому и сгорел.
Но если через этот скрученный шнур протянуть 1-2 ампера, как видите, это не проблема.
Являются ли эти потери бременем для домашней электропроводки? Нет. Номинальные характеристики большинства домашних электропроводок снижаются до высокого числа 90C, которое вам все равно не разрешено использовать в небольших ответвленных цепях (NEC 240.4). Так что снижение номинальных характеристик до 70% на самом деле не пугает. Это позволяет иметь 9 активных проводников или 4 цепи в канатной дороге.
\$\конечная группа\$
\$\начало группы\$
Технический ответ на вопрос, почему плавятся спиральные электрические шнуры, основан на методах теплопередачи; излучение, проводимость, конвекция. Играют роль все три метода теплопередачи, но особенно излучение. Воздух имеет меньшую способность отводить тепло при скручивании. Проводимость работает за счет прямого контакта, который повышается за счет соприкосновения катушек.
Излучение особенно увеличивает теплопередачу, когда две близко расположенные друг к другу поверхности излучают тепло друг к другу, создавая явление, называемое «обратной связью излучения». Излучаемое тепло, отражающееся между двумя близко расположенными друг к другу поверхностями, повышает температуру в логарифмической, а не в линейной шкале. Понимая, что электричество генерирует тепло, рассеивание тепла с помощью надлежащих методов теплопередачи является безопасным, существенное увеличение тепла с помощью методов теплопередачи превысит способность изоляционных материалов поглощать тепло, возможно, достигая температуры воспламенения, что небезопасно.
\$\конечная группа\$
4
\$\начало группы\$
В данном случае индуктивность не кажется очень актуальной, она должна добавить импеданс, а не уменьшить его, похоже, это больше проблема рассеяния, площадь поверхности значительно уменьшена, а с другой стороны, мощность рассеивания тоже.
