Распределительные устройства это: Распределительное устройство (РУ) — Что такое Распределительное устройство (РУ)?

Распределительное устройство | это… Что такое Распределительное устройство?

ОРУ

Распределительное устройство (РУ) — электроустановка, служащая для приёма и распределения электрической энергии одного класса напряжения.

Распределительное устройство содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства РЗиА и средства учёта и измерения.

Классификация

По месту расположения

• Открытые распределительные устройства (ОРУ) — распределительные устройства, у которых силовые проводники располагаются на открытом воздухе без защиты от воздействия окружающей среды. Обычно в виде ОРУ выполняются распределительные устройства на напряжение от 27,5 кB.
• Закрытые распределительные устройства (ЗРУ) — распределительные устройства, оборудование которых устанавливается в закрытых помещениях, либо защищено от контакта с окружающей средой специальными кожухами (в т. ч. в шкафах наружного исполнения КРУН). Обычно такие распределительные устройства применяют на напряжения до 35 кB. В ряде случаев необходимо применение ЗРУ и на более высоких напряжениях (серийно выпускается оборудование на напряжение до 800 кВ). Применение ЗРУ высоких напряжений обоснованно: в местности с агрессивной средой (морской воздух, повышенное запыление), холодным климатом, при строительстве в стесненных условиях, в городских условиях для снижения уровня шума и для архитектурной эстетичности.

По выполнению секционирования

Схема РУ с одной секцией сборных шин

РУ с одной секцией сборных шин (без секционирования)

К преимуществам такого РУ можно отнести простоту и низкую себестоимость.

К основным недостаткам относятся неудобства в эксплуатации, из-за которых такая система не получила широкого применения:

• Профилактический ремонт любого элемента РУ должен сопровождаться отключением всего РУ — а значит лишением всех питающихся от РУ потребителей электроэнергии.
• Авария на сборных шинах так же выводит из строя всё РУ.

РУ с двумя и более секциями

Схема РУ с двумя секциями сборных шин

Такие РУ выполняются в виде нескольких секций, каждая из которых имеет своё питание и свою нагрузку, соединённых между собой секционными выключателями. На станциях секционный выключатель обычно замкнут, из-за необходимости параллельной работы генераторов. В случае повреждения на одной из секций секционный выключатель отключается, отсекая повреждённую секцию от РУ. В случае аварии на самом секционном выключателе из строя выходят обе секции, но вероятность такого повреждения относительно мала. На низковольтных РУ (6-10кВ) секционный выключатель обычно оставляют отключённым, так что связанные между собой секции работают независимо друг от друга. В случае если по каким-либо причинам питание одной из секций пропадёт, сработает устройство АВР, которое отключит вводной выключатель секции и включит секционный выключатель. Потребители секции с отключённым питанием будут получать электроэнергию от питания смежной секции через секционный выключатель. Подобная система используется в РУ 6 — 35 кВ подстанций и 6 — 10 кВ станций типа ТЭЦ.

РУ с секционированием сборных шин и обходным устройством

Схема РУ с двумя секциями сборных шин и обходным устройством

Простое секционирование не решает проблемы планового ремонта отдельных выключателей секции. В случае если необходимо провести ремонт или замену выключателя любого отходящего присоединения, приходится отключать всю секцию, что в некоторых случаях недопустимо. Для решения проблемы используется обходное устройство. Обходное устройство представляет собой один или два обходных выключателя на две секции, обходные разъединители и обходную систему шин. Обходную систему шин подключают через обходные разъединители к разъединителям выключателей присоединений с противоположной от основной системы шин стороны. В случае, когда необходимо провести плановый ремонт или замену какого-либо выключателя, включают обходной выключатель, включают соответствующий нужному выключателю обходной разъединитель, затем ремонтируемый выключатель вместе с его разъединителями отключают. Теперь питание отходящего присоединения осуществляется через обходной выключатель. Подобные системы получили распространение в РУ на напряжении 110—220 кВ.

По числу систем сборных шин

С одной системой сборных шин

К этим РУ относятся описанные выше.

С двумя системами сборных шин

Подобное РУ похоже по устройству на РУ с секционированием сборных шин и обходным устройством, но, в отличие от него, обходная система шин используется как рабочая, нагрузки на систему распределяют между обеими системами шин. Это делается для повышения надёжности электроснабжения. Отсутствие питания на одной из систем шин допускается только временно, пока ведутся ремонтные работы на другой системе шины.

К достоинствам этой системы относятся:

• Возможность планового ремонта любой системы шин, без вывода из эксплуатации всего РУ.
• Возможность разделения системы на две части, для повышения надёжности электроснабжения.
• Возможность ограничения тока короткого замыкания

К основным недостаткам следует отнести:

• Сложность схемы
• Увеличение вероятности повреждений на сборных шинах из-за частых переключений разъединителей.

Наибольшее распространение система получила в РУ на напряжение 110—220 кВ

По структуре схемы

ОРУ Северо-западной ТЭЦ

Радиального типа

Этому типу присущи следующие признаки:

• Источники энергии и присоединения сходятся на сборных шинах, поэтому авария на шинах приводит к выводу всей секции (или всей системы)
• Вывод из эксплуатации одного выключателя из присоединения приводит к отключению соответствующего присоединения.
• Разъединители кроме своей основной функции (изоляция отключенных элементов от РУ), участвуют в изменениях схемы (например, ввод обходных выключателей), что снижает надёжность системы.

Кольцевого типа

Кольцевой тип схемы отличается следующими признаками:

• Схема выполнена в виде кольца с ответвлениями присоединений и подводов питания
• Отключение каждого присоединения осуществляется двумя или тремя выключателями.
• Отключение одного выключателя никак не отражается на питании присоединений
• При повреждениях (КЗ или отключениях) на РУ, выходит из строя лишь незначительная часть системы.
• Разъединители выполняют только основную функцию — изолируют выведенный из эксплуатации элемент.
• Кольцевые схемы удобнее радиальных в плане развития системы и добавления новых элементов в систему.

Открытое распределительное устройство (ОРУ)

Масляный выключатель в ОРУ

ОРУ 110 кВ с жесткой ошиновкой

Конструктивные особенности

Открытое распределительное устройство (ОРУ) — распределительное устройство, оборудование которого располагается на открытом воздухе. Все элементы ОРУ размещаются на бетонных или металлических основаниях. Расстояния между элементами выбираются согласно ПУЭ. На напряжении 110 кВ и выше под устройствами, которые используют для работы масло (масляные трансформаторы, выключатели, реакторы) создаются маслоприемники — заполненные гравием углубления. Эта мера направлена на снижение вероятности возникновения пожара и уменьшение повреждений при аварии на таких устройствах.

Сборные шины ОРУ могут выполняться как в виде жёстких труб, так и в виде гибких проводов. Жёсткие трубы крепятся на стойках с помощью опорных изоляторов, а гибкие подвешиваются на порталы с помощью подвесных изоляторов.

Территория, на которой располагается ОРУ, в обязательном порядке огораживается.

Преимущества

• ОРУ позволяют использовать сколь угодно большие электрические устройства, чем, собственно, и обусловлено их применение на высоких классах напряжений.
• Изготовление ОРУ не требует дополнительных затрат на строительство помещений.
• ОРУ удобнее ЗРУ в плане расширения и модернизации
• Возможно визуальное наблюдение всех аппаратов ОРУ

Недостатки

• Эксплуатация ОРУ затруднена в неблагоприятных климатических условиях, кроме того, окружающая среда сильнее воздействует на элементы ОРУ, что приводит к их раннему износу.
• ОРУ занимают намного больше места, чем ЗРУ.

Закрытое распределительное устройство (ЗРУ)

Одиночная элегазовая ячейка 110 кВ ABB PASS M0

В некоторых случаях для ЗРУ используется то же оборудование, что и для ОРУ, но с размещением внутри закрытого помещения. Типичный класс напряжения: 35…110 кВ, реже 220 кВ. ЗРУ такого типа имеют мало преимуществ по сравнению с ОРУ, поэтому используются редко. Более практично применение для ЗРУ специального оборудования.

Комплектное распределительное устройство (КРУ) — распределительное устройство, собранное из типовых унифицированных блоков (т. н. ячеек) высокой степени готовности, собранных в заводских условиях. На напряжении до 35 кВ ячейки изготовляют в виде шкафов, соединяемых боковыми стенками в общий ряд. В таких шкафах элементы с напряжением до 1 кВ выполняют проводами в твердой изоляции, а элементы от 1 до 35 кВ — проводниками с воздушной изоляцией.

Для напряжений выше 35 кВ воздушная изоляция не применима, поэтому элементы, находящиеся под высоким напряжением помещают в герметичные камеры, заполненные элегазом. Ячейки с элегазовыми камерами имеют сложную конструкцию, внешне похожую на сеть трубопроводов. КРУ с элегазовой изоляцией сокращённо обозначают КРУЭ.

Шкаф СЭЩ-70

КРУ-2008Н производства ОАО «МЭЛ»

Камеры КСО

Область применения

Комплектные распределительные устройства могут использоваться как для внутренней, так и для наружной установки (в этом случае их называют КРУН). КРУ широко применяются в тех случаях, где необходимо компактное размещение распределительного устройства. В частности, КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов.

Среди шкафов КРУ, отдельно выделяют камеры сборные одностороннего обслуживания (КСО). Одностороннее обслуживание позволяет ставить КСО непосредственно к стене или задними стенками друг к другу, что позволяет экономить место (важно в условиях высокой плотности городской застройки).

Устройство КРУ

Как правило, шкаф КРУ разделён на 4 основных отсека: 3 высоковольтных — кабельный отсек (ввода или линии), отсек выключателя и отсек сборных шин и 1 низковольтный — релейный шкаф.

• В релейном отсеке (3) располагается низковольтное оборудование: устройства РЗиА, переключатели, рубильники. На двери релейного отсека, как правило, располагаются светосигнальная арматура, устройства учёта и измерения электроэнергии, элементы управления ячейкой.
• В отсеке выключателя (4) располагается силовой выключатель или другое высоковольтное оборудование (разъединительные контакты, предохранители, ТН). Чаще всего в КРУ это оборудование размещается на выкатном или выдвижном элементе.
• В отсеке сборных шин (6) располагаются силовые шины (8), соединяющие шкафы секции РУ.
• Отсек ввода (5) служит для размещения кабельной разделки, измерительных трансформаторов тока (7) , трансформаторов напряжения, ОПН.

См. также

• Вводно-распределительное устройство
• Главный распределительный щит

Источники

• ПУЭ
• Рожкова Л. Д., Козулин В. С. Электрооборудование станций и подстанций: Учебник для техникумов. — М.: Энергоатомиздат, 1987.
• Неклепаев Б. Н., Крючков И. С. Электрическая часть станций и подстанций. — М.: Энергоатомиздат, 1989.

Ссылки

• Магистральные и распределительные шинопроводы
• Расцепители автоматического выключателя

Распределительные устройства | Блог о металлообработке

Распределительное устройство — электроустановка, предназначенная для приема и распределения электроэнергии одного класса напряжения к конечным потребителям.

Распределительное оборудование устанавливается на линиях электросетей с едиными параметрами напряжения. Также используются для регулировки напряжения при подключении электроустановок, систем коммутации.

Конструкция состоит из коммутационной аппаратуры, соединительных, сборных шин, вспомогательного оборудования (компрессорного, аккумуляторного). Предусмотрена система автоматики, защита от перепадов напряжения (предохранители), контрольно-измерительная аппаратура.

Распределительные устройства (РА) классифицируются по условиям эксплуатации, назначению, особенностям конструкции.

Открытые распределительные устройства (ОРУ)

Оборудование, предназначенное для установки снаружи зданий, сооружений, на открытом пространстве. Для установки открытых распределительных устройств, согласно требованиям ПУЭ (правила устройства электроустановок), необходимо обустройство бетонных или металлических оснований, ограждений, обеспечивающих безопасность, устойчивость, защиту от влаги.

В целях пожарной безопасности для устройств, укомплектованных масляными трансформаторами, переключателями, реакторами, работающих под напряжением свыше 110 кВ и выше, необходимо устройство маслоприемников.

Сборные шины открытых распределительных устройств — жесткие трубы или гибкие провода, закрепляемые на опорные или подвесные изоляторы.

Эксплуатационные преимущества ОРУ

• возможность подключения электрооборудования любого класса напряжения, габаритов;
• минимальные затраты на установку, не требуется строительство зданий, сооружений;
• широкие возможности для дальнейшей модернизации, расширения сети;
• простое техническое обслуживание, контроль, оперативные ремонтные работы.

К недостаткам можно отнести большие габариты установок, быстрый износ, вследствие неблагоприятного влияния окружающей среды, необходимость частого ремонта, замены комплектующих, технического обслуживания.

Такие распределительные установки, работающие на высоких параметрах напряжения, используются на промышленных, производственных предприятиях, располагающих достаточными свободными площадями, используются централизованными поставщиками электроэнергии.

Закрытые распределительные устройства

Закрытые распределительные устройства (ЗРУ) устанавливаются внутри помещений. Представляют собой укомплектованный закрытый блок. Для трансформаторных подстанций используются ЗРУ в виде панелей для высокой (КСО) и низкой (ЩО) стороны напряжения.

Комплектация зависит от условий эксплуатации — аналогично ОРУ, для электросетей с напряжением 35 кВ. Распределительные устройства, работающие с более высокими показателями напряжения, оборудованные повышенной внешней защитой, предназначены для установки в регионах с низкими температурами, высокой влажностью (побережье), рядом с крупными промышленными предприятиями.

Монтаж ЗРУ выполняется по нормативам СНиП, ПУЭ, пожарной безопасности для обеспечения безопасной эксплуатации, обслуживания.

Эксплуатационные преимущества ЗРУ

• не требуются много площади для установки;
• бесшумная работа;
• качественная защита оборудования от неблагоприятных условий внешней среды, низких температур.

Среди недостатков можно отметить сложности с расширением, модернизацией электросети, подключением дополнительного оборудования.

ЗРУ широко применяются в условиях плотной городской застройки, на предприятиях с высоким уровнем загрязнений, в регионах с низкими температурами.

Комплектные распределительные устройства

Заводская комплектация блоков распределительных устройств обеспечивает надёжность работы, качество сборки, соединений. Готовый блок можно устанавливать и внутри (КРУ) и снаружи помещения (КРУН).

Блок-комплект состоит из нескольких отсеков:

• секция ввода, подключения внешней сети;
• блок с предохранительными, распределительными шинами;
• низковольтный релейный блок;
• секция с силовыми переключателями, другим высоковольтным оборудованием;
• выключатель автомат.

Предусмотрено несколько видов изоляции — воздушная, масляная, твердая, газообразная.

Основные преимущества КРУ

• возможность выбора необходимой комплектации, конструктива, параметров;
• оперативная установка и подключение;
• удобное техническое обслуживание, длительный безремонтный срок эксплуатации.

К недостаткам можно отнести только более высокую стоимость.

КРУ широко используются на электростанциях, распределительных подстанциях, на объектах нефтяной промышленности, для энергообеспечения судов.

Классификации других распределительных устройств

Для особых условий эксплуатации по техническим характеристикам заказчика производятся другие виды распределительных устройств:

• сборные камеры одностороннего обслуживания (КСО) — это модификация комплектного РУ, распределительные блоки, комплектуемые по параметрам заказчика, для модернизации, расширения сетей электроснабжения;

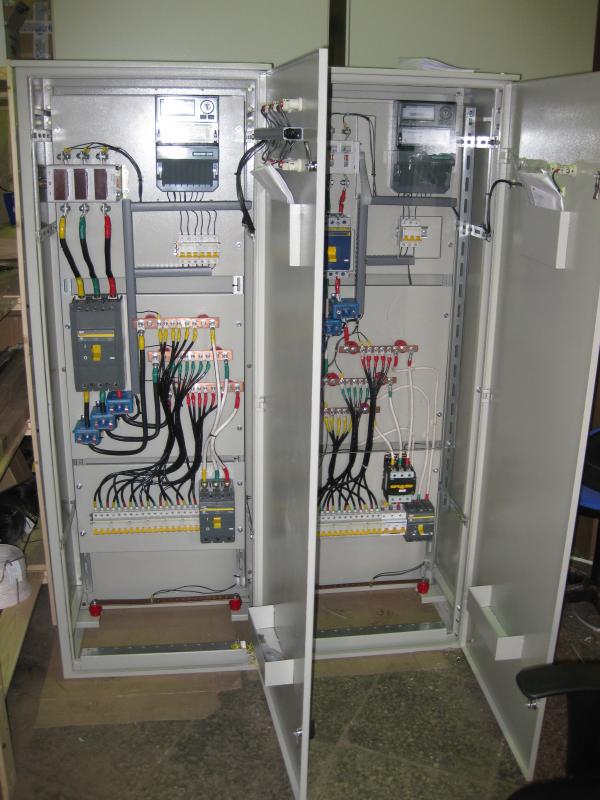

• низковольтные комплектные устройства (НКУ) — для трехфазных сетей частотой 50 Гц, с напряжением ниже 1000 В. Оборудованы защитой от перегрузок, автоматикой, сигнализацией, другим оборудованием для оперативного контроля и управления.

Выбор распределительного устройства зависит от эксплуатационных требований конкретной сети, рабочих нагрузок, режима работы, климатических условий.
