Провод АВБбШв — это силовой бронированный кабель с алюминиевыми жилами, изоляцией и защитным шлангом из ПВХ пластиката.

ГОСТ АВБбШв: 31996-2012

Нормативная документация: ТУ 16-705.499-2010
Код ОКПО: 35 3771 5700

Расшифровка АВБбШв

• А — Алюминиевая жила
• В — Изоляция из ПВХ пластиката
• Б — Броня из стальных оцинкованных лент
• б — Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
• Шв — Выпрессованный шланг из ПВХ пластиката

Конструкция провода АВБбШв

1. Токопроводящая жила — алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 и 2 класса по ГОСТ 22483.  Количество жил может быть 1, 2, 3, 3+1, 4, 5.
2. Изоляция — из ПВХ пластиката.
3. Кордель — из ПВХ пластиката или невулканизированной резиновой смеси. Внутренние и наружные промежутки между изолированными жилами полностью заполнены для придания кабелю круглой формы.
4. Сердечник кабеля — скрученные изолированные жилы.
5. Внутренняя оболочка — из ПВХ пластиката.
6. Броня — из двух стальных оцинкованных лент.
7. Защитный шланг — из ПВХ пластиката.

Технические характеристики АВБбШв

Номинальное переменное напряжение	0,66/1 кВ частотой 50 Гц
Номинальное постоянное напряжение	1,4 кВ для одножильных кабелей
Испытательное переменное напряжение	3,5 кВ частотой 50 Гц
Испытательное постоянное напряжение	8,4 кВ для одножильных кабелей
Время выдержки при испытании	10 минут
Электрическое сопротивление жилы	0,46 Ом/км
Сопротивление изоляции при 20 °С	не менее 2,5-12,3 МОм*км
Строительная длина, не менее	для сечений 6-16 — 450 метров для сечений 25-70 — 300 метров для сечения 95 и выше — 200 метров
Минимальный радиус изгиба	для одножильных кабелей — 10 наружных диаметров для многожильных кабелей — 7,5 наружных диаметров
Допустимые усилия при протяжке кабеля по трассе прокладки	50 Н/мм2
Диапазон температур эксплуатации	от -50°С до +50°С
Минимальная температура прокладки монтажа кабеля без предварительного подогрева	-15°С
Вид климатического исполнения	УХЛ (температура эксплуатации до -60°С) Т (стойкость к воздействию плесневых грибов)
Категория размещения	1 и 5 по ГОСТ 15150-69
Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°С	98%
Класс пожарной безопасности	по ГОСТ 31565-2012: О1. 8.2.5.4
Допустимая температура нагрева жил	+70°C длительно допустимая +90°C в режиме прегрузки +140°C предельная при коротком замыкании +350°C по условию невозгорания при коротком замыкании
Гарантийный срок эксплуатации	5 лет
Срок службы	не менее 30 лет

Характеристики изоляции и оболочки

*Отклонение — разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах последнего.

Таблица сечений и маркоразмеры АВБбШв

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Четырехжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Аналоги АВБбШв

АВБбШвнг(А) — Отличие: защитный шланг выполнен из поливинилхлоридной композиции пониженной пожароопасности, допускается групповая прокладка.

АВБбШвнг(А)-LS — Отличие: защитный шланг выполнен из поливинилхлоридной композиции пониженной пожароопасности и с пониженным газо-дымовыделением.

В некоторых случаях АВБбШв можно заменить моделями:

• АпвБбШв, в котором вместо оболочки из ПВХ применяется полиэтиленовая;
• АВБбШвз заполнен резиновой невулканизированной смесью;
• АВВБГ не имеет защитной оболочки.

Подбирать аналог следует в соответствии с условиями эксплуатации кабеля. Возможно, не во всех ситуациях применение аналога будет целесообразным.

Где применяется

Кабель предназначен:

• для передачи и распростронения электроэнергии в стационарных электротехнических установках на номинальное напряжение 0,66/1 кВ номинальной частотой 50 Гц;
• для одиночной прокладки в кабельных сооружениях и производственных помещениях;
• для прокладки без ограничения разности уровней по трассе прокладки и на вертикальных участках;
• для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
• для применения в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
• для эксплуатации в районах с умеренным, холодным и тропическим климатом;
• для эксплуатации на суше, реках и озерах на высотах до 4 300 метров над уровнем моря;
• в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
• для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
• для прокладки в пожароопасных помещениях;
• для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
• для наклонных и горизонтальных трасс.

Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).

Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом обязательно примененять средства огнезащиты.

Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1 000 часов за срок службы.

Благодаря особенностям конструкции кабеля АВБбШв он надёжно защищён от внешних механических воздействий. Его допускается прокладывать в почву даже открытым способом, при условии, что на кабель не будет действовать растягивающее усилие. Спиралевидная стальная броня, расположенная внутри пластикового шланга, защищает токопроводящие жилы кабеля от случайного повреждения во время земляных работ.

Слабое место модели АВБбШв заключается в сильных изгибах и деформациях. Это относится ко всем кабелям, выполненным из алюминия, который является довольно ломким металлом.

В пожароопасных помещениях допускается использовать кабель АВБбШв при одиночной прокладке. Но для таких целей специально разработана модель с дополнительным буквенным индексом LS. Он означает применение защитного шланга из ПВХ пониженной горючести.

В соответствии с ТУ 16-705.499-2010, все жилы кабеля имеют равное сечение. Тем не менее в четырёх жильном кабеле с сечением одного проводника от 25 мм², жила для нуля или фазы может быть тоньше остальных.

Также, данный кабель, помимо своей надёжности, востребован в гражданских и промышленных целях благодаря доступной стоимости. Например, цена подобного медного высоковольтного кабеля будет выше ориентировочно в 4 раза.

Как «читать» маркировку бронированного кабеля | Публикации

Кабели бывают различных марок и видов. Каждый из них имеет свои особенности и предназначение. При этом нельзя сказать, какой вариант лучше, а можно лишь выбрать подходящий для конкретной задачи. Среди всего многообразия можно выделить бронированный кабель — он используется для прокладки линии под землей и защищен от движений грунта и других механических повреждений. Такие изделия станут полезны, например, для ввода электричества в дом.

Основные типы и виды

Прежде чем перейти к основной теме нашей статьи, давайте разберемся, какие вообще кабели бывают.

Контрольные кабели — обычно состоят из набора жил от пары до нескольких десятков. Используются для сборки цепей управления и подключения групп датчиков и исполнительных механизмов. Может быть экранирован — это поможет избежать помех и придаст дополнительную прочность изделию. Пример такого кабеля — КВВГ — медный с ПВХ-изоляцией. Вначале маркировки таких кабелей обычно стоит буква К.

КВВГ

Информационные и сигнальные кабели. К ним относится витая пара, оптоволоконные. Оптоволокно может быть одномодовым и многомодовым, в зависимости от предназначения и конструкции. Телефонная «лапша» тоже относится к этому классу. Витая пара может дополняться экранами и защитными оболочками, как и другие виды кабельных изделий.

Бронированная витая пара для внешней прокладки самонесущая

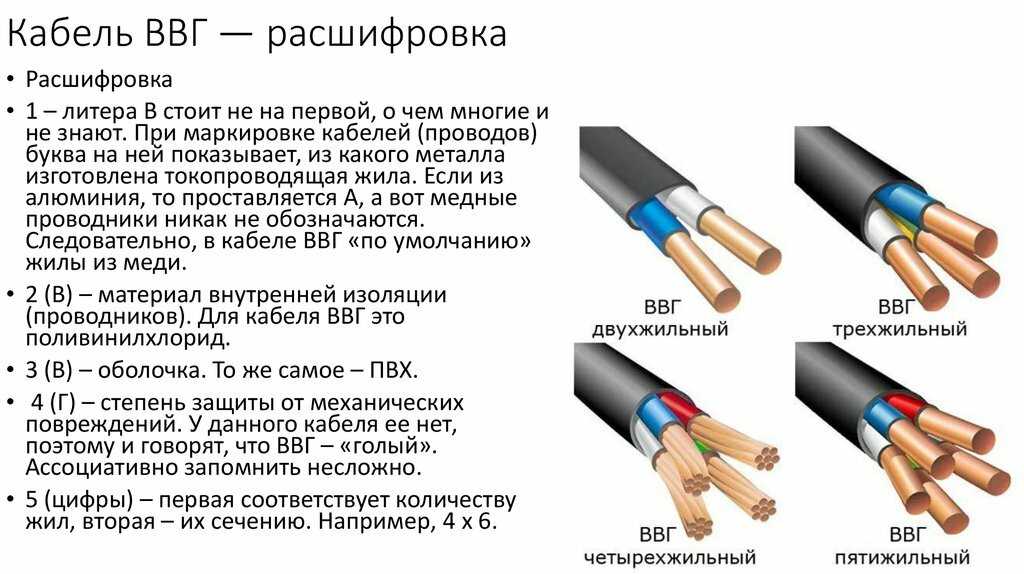

Силовые кабели используются для подключения электрооборудования к питающей сети. Если в маркировке первой буквой стоит А — например АВВГ, то жилы в нём из алюминия. Если же буквы А нет, например ВВГ, то он медный. Остальные буквы говорят нам о материалах изоляции и наличии дополнительных составляющих. ВВГ — расшифровывается, как Винил-Винил-Голый, то есть два слоя изоляции из ПВХ и голая жила.

ВВГ 4×1.5

Силовой бронированный — отдельный вид изделий предназначенный для эксплуатации в сложных условиях в агрессивной срезе или при возможных механических воздействия, в том числе в грунте. Броней могут защищаться и информационные кабели. Могут быть как алюминиевыми, так и медными. В качестве примера можно привести кабель бронированный медный ВБбШв с изоляцией из сшитого полиэтилена и оболочкой из выпресованного шланга из ПВХ, и броней из стальных лент, подробнее об этом вы узнаете ниже.

ВБбШВ с пятью жилами

Отдельное слово нужно сказать о грузонесущем геофизическом кабеле — это вид бронированных изделий применяющихся в исследовательских целях в нефте- и газодобывающей промышленности, в морских и геологических экспедициях. Носит еще одно название — каротажный.

Каротажный кабель

Маркировка кабелей со слоем брони

Защищенные изделия зачастую имеют довольно длинную маркировку. Чтобы научиться распознавать марки бронированных кабелей нужно разобраться, что значат буквы в маркировке, для этого разберем на примере нескольких марок.

У бронированного кабеля АВБбШв маркировка значит:

• А — алюминиевые жилы;
• В — виниловая внутренняя изоляция;
• Б — бронированный;
• б — без подушки;
• Шв — внешняя оболочка в виде выпресованного ПВХ шланга.

Подобный ему ВБбШвнг расшифровывается так:

• буквы «А» вначале нет, значит, жилы из меди;
• В — виниловая внутренняя изоляция;
• Б — бронированный;
• б — без подушки;
• Шв — внешняя оболочка в виде выпресованного ПВХ шланга.
• нг — не распространяет горение.

Третья марка ТППэпБ — это телефонный бронированный, расшифровывается так:

• Т — говорит о предназначении — «Телефонный»;
• П — изоляция из полиэтилена;
• П — изоляция из полиэтителена;
• эп — экран из алюмополимерной ленты;
• Б — броня из двух стольных лент.

Конструкция

С примерной расшифровкой маркировки разобрались, теперь давайте перейдем к рассмотрению общей конструкции бронированных кабелей. Он состоит из:

1. Токопроводящей жилы из алюминия или меди.
2. Слоя изоляции поверх жилы, обычно это ПВХ, полиэтилен или пропитанная бумага.
3. Далее идет экран из медных проволок или же различных проводящих лент, например из металла или проводящих картонов и бумаг.
4. Поверх экрана еще один слой изоляции.
5. Затем идет слой брони, обычно выполненной в виде лент, тогда верхняя лента накладывается так, чтобы перекрывать стыки витков нижней ленты. Ленты как спираль на кабель.
6. В центре кабеля может располагаться осевой элемент, это может быть стальной канат или прут из стеклопластика в покрытии или без. Он выполняет несущую роль и снимает механические нагрузки с жил.

На конце устанавливается специальная муфта для бронированного кабеля концевая — она нужна для того, чтобы слои изоляции и защиты кабеля оставались в целостности и сохранности, а жилы были разведены друг от друга и надежно заизолированы.

Концевая муфта, слева видно заземляющий проводник для брони, жилы разведены и заизолированы, на них надеты изоляторы

Для соединения строительных длин бронированного кабеля или соединения в ходе ремонтных работ при повреждениях тоже выполняется в муфтах, которые обычно заливаются битумом или другими диэлектрическими растворами. Если конкретнее, то этот пункт зависит от того на какое напряжение рассчитан кабель, чем выше напряжение, например распределительные сети 6-10кВ, тем более жесткие требования к соединениям и изоляции. При высоком напряжении наличие воздуха в соединении может быть губительным, так как происходит его ионизация, в результате чего возможно развитие разрядов.

Основные параметры

При выборе продукции следует обращать внимание на следующие параметры:

1. Номинальное напряжение. На этот параметр обращают внимание в первую очередь, особенно если вы прокладываете линию не 0.4кВ, а 6, 10 и более киловольт. На него влияет качество и толщина изоляции.
2. Сечение проводов и кабелей — не менее важный параметр от него зависит, какую мощность выдержит кабель.
3. Наличие и тип брони.
4. Наличие экрана.
5. Класс гибкости жилы. Он играет важную роль для электромонтажа в малых пространствах, например в электрощите.

Стоит отметить, что все параметры и подробные требования описаны в государственных стандартах и ТУ на производство кабелей. Примером таких нормирующих документов являются:

1. ГОСТ 16442-80. Стандарт на кабели ВВГ, АВВГ, АВБбШв, ВБбШв.
2. ГОСТ 22483-77. Электрическое сопротивление жилы.
3. ГОСТ 24641-81. Оболочки из алюминия и свинца для силовых кабелей.
4. ГОСТ 7006-72. Защитные покровы кабелей (вариации, требования).
5. ГОСТ 23286-78. Толщины изоляции и оболочки, испытания напряжением.
6. ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66, 1, 3 кВ.

Область применения

Бронированные кабели применяют для прокладки линии в туннелях, шахтах, траншеях. Их укладывают в землю без использования труб ПНД или защиты других типов. Но стоит отметить, что такая защита никогда лишней не бывает. Слой брони защищает от движений грунта и других вредных факторов.

Интересно:

Броня предназначена не только для защиты от повреждения лопатой или другим инструментом, но и для защиты от зубов грызунов.

Прокладка на поверхности возможна, при условии минимальных механических нагрузок и напряжений. Т.е. он должен быть зафиксирован и вероятность его растяжений и воздействия должна быть минимизирована. В быту такой кабель применяют для ввода электроэнергии в дом, или чтобы подключить гараж, летнюю кухню, флигель, сарай и другие постройки к электроэнергии. В таком случае прокладывают опять же — в грунте.

Прокладка и разделка бронированного кабеля

Разделка бронированного кабеля не так проста как у обычного. Дело не закончится как всегда простым срезанием изоляции. Для правильной разделки необходимо оголить концы кабеля и снять слои изоляции и брони на такие длины, чтобы получить надежную конструкцию пригодную для установки муфт.

Вам потребуются ножницы для резки металлических лент, они пригодятся и для толстых слоев изоляции, хотя она поддастся и монтажному ножу. Также станет полезной ножовка по металлу, пассатижи для снятия экрана и бронелент. Режут бронированные кабели ножницами НС (секторные). Они нужны для вырезания дефектных участков, отрезания лишней длины от концов.

Длины концов кабеля после разделки могут быть указаны в инструкции или документации к муфтам или специальным таблицам из соответствующей литературы.

Важно:

Разделка кабеля заключается в поступенчатом снятии защитных покровов — слоев изоляции, брони, обмоток, экранов. Каждая из ступеней отличается по длине от конца кабеля, а край покрова на этой ступени фиксируется бандажом из стальной проволоки.

На картинке показаны ступени разделки, а в таблице длины, соответствующие различным сечениям кабеля в мм. Это только один из примеров, в реальности это зависит от типа кабеля и вида соединительной или концевой муфты, однако на эти данные можно ориентироваться.

Разделка бронированного кабеля происходит по ступеням

Расшифровка обозначений:

1. — наружный защитный покров.
2. — броня.
3. — свинцовая оболочка.
4. — поясная изоляция.
5. — фазная изоляция (жил).
6. — жилы.
7. — бандаж из проволоки.
8. — бандаж из проволоки.

Какие марки использовать

Для линий 0.4 кВ используют кабели АВБбШв или медный ВБбШв. Их выпускают в диапазоне сечений от 2.5 до 240 кв. мм, а количество жил может быть от 1 до 5.

Внешний вид АВБбШв

Для высокого напряжения 6-10 и более кВ используют такие кабели из меди:

ПвПг — бронированный ВВ кабель, изоляция — сшитый полиэтилен, присутствует экран, возможна прокладка на дне водоемов и подземная прокладка, номинальное напряжение в зависимости от конкретного экземпляра 6-10кВ. Диапазон сечений жил — 50-800 кв.мм.

Внешний вид ПвПг

ЦСПГ, через дефис указывают номинальное напряжение, например ЦСПГ-10 — на 10 кв. Жилы бывают однопроволочными (в маркировке добавляют «ОЖ») и многопроволочными. Изоляция — бумажная с пропиткой, есть свинцовая оболочка, битумная подушка и стальная проволочная броня. Диапазон сечений — 25-240 кв. мм.

Внешний вид ЦСПГ

С алюминиевыми жилами:

ААБл — бронированный, номинальное напряжение 1-10 кВ. Указывается в индексе после маркировке, т.е. ААБл-6 — кабель на 6 кВ. Жилы — однопроволочные или многопроволочные. Бумажная изоляция, слой поясной изоляции из полупроводящей бумаги, далее слой алюминиевой оболочки, брони из двух стальных лент. Диапазон сечений 50-240 мм. Нельзя использовать для прокладки в вертикальном положении, но есть версия с нестекающей пропиткой для этих целей — ЦААБЛ-10. Монтаж бронированного кабеля этой марки в грунте возможнее при низкой коррозионной активности.

Внешний вид ААБл

Как проложить в земле

Марки кабеля для прокладки в земле мы рассмотрели выше, многие из них подходят и для прокладки по дну водоемов. Давайте рассмотрим чем особенности и опасности прокладки кабеля под землей:

1. Корни деревьев, зачастую не представляют особой опасности, но всё же воздействуют на линию негативным образом.
2. Движение грунта, в особенности содержащихся в грунте камней, кусков строительного мусора.
3. Возможность повреждения при «раскопках» коммуникаций другими службами или при копке фундаментов для будущих зданий.

От этих факторов в какой-то мере защищает броня, иногда дополнительно кабель укладывают в защитную трубу, например ПНД или гофрированную.

Кабель в земле должен быть проложен без натяжения, свободно, возможно небольшими изгибами. В траншею перед укладкой линии подсыпается подушка из песка, она даст дополнительную защиту. Кабель засыпают грунтом, через небольшое расстояние (20-30 см выше) прокладывают сигнальную ленту яркого цвета, сейчас производятся и яркие ленты с надписями типа «ОСТОРОЖНО КАБЕЛЬ!».

Перед закапыванием и после проверяют линию на наличие КЗ, так как во время строительных работ возможны повреждения изолирующих.

Прокладка кабеля под дорогой

В случае возникновения необходимости проложить участок бронированного кабеля под дорогой, водоемом, или другими сооружениями возможны два варианта:

1. Траншейный метод. В таком случае, если происходит прокладка под дорогой, снимается слой покрытия (асфальт и пр). Его недостатком является — повреждение дорожного полотна, итоговая стоимость с учетом восстановления.
2. Бестраншейный метод, он же метод ГНБ или метод прокола. ГНБ расшифровывается как «Горизонтально-направленное бурение», недостатком является лишь в необходимости найти оборудование, это может быть проблемой в отдаленных регионах. Этот метод используется при прокладке и кабелей и водопроводов и других коммуникаций.

В любом случае прокладка линии под дорогой должна быть согласована с организацией ответственной за ремонт и эксплуатацию этого участка дороги, часто и с городской администрацией.

Производители

В среднем у всех производителей цена за метр кабеля одного типа приблизительно одинакова. Есть разница до 20%, также следует учитывать стоимость доставки, поэтому сравнивать цены не совсем корректно, ведь на итоговую стоимость сильно влияют и логистические затраты. Однако если вести речь о производителях, можно выделить продукцию следующих:

• ОАО «Псковкабель», г. Псков;
• ООО «Рыбинсккабель», г. Рыбинск;
• ЗАО «Завод Москабель», г. Москва;
• АО «Завод «Энергокабель», г. Москва;
• ОАО «Кабельный завод «Энергия», г. Пролетарск;
• АО «Сибкабель», г. Томск;
• ООО «Томсккабель», г. Томск.

Источник: Компания ООО «СОЮЗ-ЭНЕРГО»

расшифровка маркировки, технические характеристики

Благодаря своим высоким техническим характеристикам и конструктивным особенностям, надежности и длительному сроку службы кабель АВББШв стал одним из самых популярных силовых проводников. Используется для подключения стационарных установок и трансформаторов.

Содержание

• 1 Конструкция и технические характеристики кабеля АВББШв
• 2 Расшифровка маркировки
• 3 Условия эксплуатации
• 4 Область применения

Конструкция и технические характеристики кабеля АББСШв

Основой любого электропроводящего элемента является металлическая жила, и силовой кабель АВБСШв не является исключением. Первая буква «А» в маркировке провода указывает на то, что его основой является токопроводящая жила из алюминия. Основными преимуществами такой кабельной продукции являются низкая стоимость и малый вес.

Жилы могут быть однопроволочными или многопроволочными, а их форма может быть круглой или секторной.

Если конструкцией проводника предусмотрено несколько жил (от 1 до 3), то все они будут иметь одинаковое сечение. Четырехжильный кабель содержит нулевую жилу, которая имеет меньшее сечение, чем остальные.

Для предотвращения коротких замыканий между жилами в конструкции проводника предусмотрена специальная оболочка из ПВХ. Сопротивление оболочки может варьироваться от 7 до 10 МОм/км в зависимости от сечения провода.

Цвет изоляционной оболочки имеет следующие значения:

• заземление — желто-зеленый;
• Ноль — синий;
• Основные жилы могут быть окрашены в другие цвета.

В некоторых случаях оболочки могут иметь кодовые значения (цифры от нуля и выше).

Все жилы расположены вплотную друг к другу, а свободное пространство между ними заполнено ПВХ пластикатом. Если силовой кабель имеет маленькое сечение, начинку не используют.

Переплетение жил защищено двумя ПЭТ-лентами. Сверху все это обматывается стальной лентой, которая служит броней, надежно защищая изделие от механических внешних воздействий. Следует уточнить, что от растяжения эта лента не спасает. В некоторых типах силовых проводов вместо стальной ленты используется битумный слой.

Внешняя оболочка изготовлена ​​из ПВХ пластика. Такое решение защищает провод от возгорания при одиночной прокладке.

Кабель АВББШв технические характеристики:

• допускает нагрев жил до +70°С;
• короткое замыкание происходит при нагреве проводника до +160 °С;
• Диапазон рабочих температур окружающей среды -50…+50°С;
• минимальная температура окружающего воздуха, при которой допускается установка -15°С;
• гарантия — 5 лет;
• срок эксплуатации (срок службы) — 30 лет;
• напряжение — 660/1000 В;
• работающие в аварийном режиме — 8 часов в сутки и 1000 часов за весь период эксплуатации;
• частота — 50 Гц.

Как расшифровать маркировку

На наружную изоляцию каждый производитель наносит маркировку изделия. Для этого можно использовать специальный принтер или метод горячего тиснения. Расшифровка маркировки стандартная, по ГОСТу.

Расшифровка кабеля АВББШв:

• «А» — жила выполнена из алюминия;
• «С» — используется изоляция поливинилхлоридная;
• «Б» — бронирование стальными лентами;
• «б» — без защитной подушки между сердечниками и броней;
• «Schw» — наружная оболочка из ПВХ шланга.

Описание, следующее за буквами, расшифровывается как количество и размер сечения жил. Например, 3х35 означает наличие трех проводников, каждый из которых имеет сечение 25 мм². Допускается дополнительное значение: 3х25 + 1х16. Это означает, что проводник использует 3 основных провода и 1 нейтральную цепь сечением 16 мм².

Условия эксплуатации

Технические характеристики кабеля АВББШв рассчитаны на наземную и подземную эксплуатацию. Благодаря наличию брони проволока способна противостоять давлению со стороны грунта. Но это справедливо только при условии низкой коррозионной активности последних. Также при монтаже стоит иметь в виду, что трос подвержен растягивающим усилиям.

Кабель также активно используется в тоннелях, шахтах и ​​других помещениях. Допускается использование кабеля на открытых площадках. Линия укладки должна быть стационарной с вертикальным, наклонным или горизонтальным расположением. Уровень влажности не должен превышать 90%, а температурные параметры эксплуатации указаны в характеристиках кабеля.

Радиус изгиба:

• 10 диаметров у одножильного провода;
• Диаметр 7,5 для многожильных версий.

Длина кабеля при строительстве может быть 350-450 м в зависимости от сечения жил.

Область применения

Область применения АВББШВ предназначена для прокладки линий электропередач (напряжением до 10 кВ) в гражданском и промышленном строительстве, предназначена для подключения стационарных установок. 9АВББШВ-кабель 0003

имеет основные характеристики, позволяющие осуществлять монтаж в следующих условиях:

• на высоте не более 4000 м;
• на объектах, где возможно периодическое затопление;
• подземный;
• в тоннелях;
• внутри различных типов помещений;
• на взрывопожароопасных объектах;
• на опоры ЛЭП.

Наличие слоя стальной ленты, а также нескольких слоев поливинилхлоридной изоляции разной плотности значительно расширило область применения кабеля. Силовой провод с дополнительной защитой битумным слоем применяется для устройства линий электропередачи.

Этот проводник можно использовать в частном секторе. Особенно он будет уместен для обустройства хозяйственных построек и подземных коммуникаций.

Алюминиевый кабель производитель не рекомендует использовать для прокладки электропроводки в доме, но это не является запретом на его использование для этой цели. Все дело в низкой цене. Медный аналог может стоить до 4 раз дороже, при этом технические и эксплуатационные параметры обоих вариантов практически идентичны.

Статьи по теме:

АПвБбШв, АПвБбШвнг, АПвБбШвнгд — Европан

Национальные стандарты Украины МЭК 60502-1:2009

• АПвБбШв, АПвБбШвнг, АПвБбШвнгд — кабели силовые, армированные стальными лентами. Они имеют алюминиевые жилы, изоляцию из сшитого полиэтилена (XLPE) и защитный шланг из ПВХ.
• Предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ, частотой 50 Гц.
• Применяются для прокладки в земле (в траншеях), помещениях, туннелях, каналах и частично затопленных сооружениях с различными агрессивными условиями, а также на открытом воздухе, если кабель не подвергается значительным деформациям натяжения, но существует опасность механические повреждения при эксплуатации

Доля

Минимальный срок службы
30 лет

Гарантийный срок службы
5 лет

Минимальный радиус изгиба
Сплошной кабель: 10 x внешний диаметр

Многожильный кабель: 7,5 x внешний диаметр

Диапазон температур
установка: не ниже -15°С

эксплуатация: от -50°С до +50°С

Кабели расшифровочные АПвБбШв, АПвБбШвнг, АПвБбШвнгд

А – жила из алюминия;

Pv – изоляция из сшитого полиэтилена (XLPE);

Б – броня из стальных оцинкованных лент;

б — без подкладки под броню;

Шв – покрытие защитное в виде экструдированного шланга из поливинилхлоридного пластиката;

« нг » – не поддерживает горение;

«ngd» – не поддерживает горение, с пониженным дымо- и газовыделением.

Конструкция

Пожарная безопасность

• Национальные стандарты Украины 4809:2007
• АПвБбШв — ПБ 1XXXXXXXX
• АПвБбШвнг — ПБ 12ХХХХХХХ
• APvBbSHvngd — PB 122111XXX

Подробное описание

АПвБбШв — силовой кабель, армированный стальными лентами, с алюминиевыми жилами, изоляцией из сшитого полиэтилена (XLPE) и защитным шлангом из ПВХ. Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ, частотой 50 Гц.

Область применения

Кабель АПвБбШв применяется для стационарной прокладки в местах, где требуется защита от механических повреждений. В то же время следует избегать значительных деформаций растяжения. АПвБбШв применяется в земляных траншеях с различной коррозионно-химической активностью и токами утечки. Кроме того, его применяют в условиях повышенной влажности, солончаков, болот, среди большого количества строительного мусора и шлака, за исключением просадочных грунтов. Применяется для прокладки одиночных кабельных линий в кабельных сооружениях, сухих и влажных помещениях, на подвесных лотках, в блоках, тоннелях, каналах, кабельных подвалах, коллекторах, частично затапливаемых сооружениях с различными агрессивными условиями. Его можно было установить над головой, не ограничивая перепад высот на маршруте укладки. Подходит для монтажа вертикальных секций при условии отсутствия механических повреждений в процессе эксплуатации.

АПвБбШв относится к огнестойким кабелям одинарной прокладки. При групповой кладке необходимо использовать огнезащиту.

Существуют разновидности АПвБбШв, которые применяются в местах с высокой вероятностью возгорания и повышенными требованиями пожарной безопасности. Кабель с индексом «нг» изготовлен из специального ПВХ, не распространяющего горение. А кабель с индексом «нгд» не только не поддерживает горение, но и имеет низкое дымовыделение при воздействии высоких температур. Благодаря указанным свойствам АПвБбШвнг и АПвБбШвнгд можно использовать при прокладке в связках.

Конструкция

Основным конструктивным элементом АПвБбШв является алюминиевая многопроволочная или однопроволочная жила, 1-го или 2-го классов гибкости, круглой или секторной формы (класс 1, 2 ДСТУ EN 60228). Изоляция жил выполнена из полиэтилена, сшиваемого силаном, с однотонной или полосовой маркировкой. Кроме того, можно использовать цифровую маркировку. Наносится на поверхность покрытия методом тиснения или печати. Изолированные жилы скручены в сердечник вокруг жгута из поливинилхлоридного пластиката или невулканизированной резины. Двухжильные и трехжильные кабели АПвБбШв имеют все жилы одинакового сечения. Четырехжильные и пятижильные кабели могут изготавливаться с нулевой жилой или заземляющей жилой меньшего сечения. Трос армирован двумя стальными оцинкованными лентами, наложенными друг на друга. Наружная оболочка выполнена в виде шланга, выдавленного из поливинилхлоридного пластиката.

Эксплуатация

Диапазон рабочих температур АПвБбШв, АПвБбШвнг и АПвБбШвнгд от -50°С до +50°С. Влажность воздуха при эксплуатации не должна превышать 98% при температуре +35°С. Монтаж осуществляется при температуре не ниже -15°С; при более низких температурах необходимо предварительно прогреть кабель.

Минимальный радиус изгиба при монтаже многожильных АПвБбШв должен быть не менее 7,5 наружных диаметров кабеля, а одножильных — 10 наружных диаметров кабеля.
